РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ YT-82800 Yato

4. зарядное устройство аккумулятора

5. защелка аккумулятора

7. переключатель направления вращения

8. индикатор зарядки аккумулятора

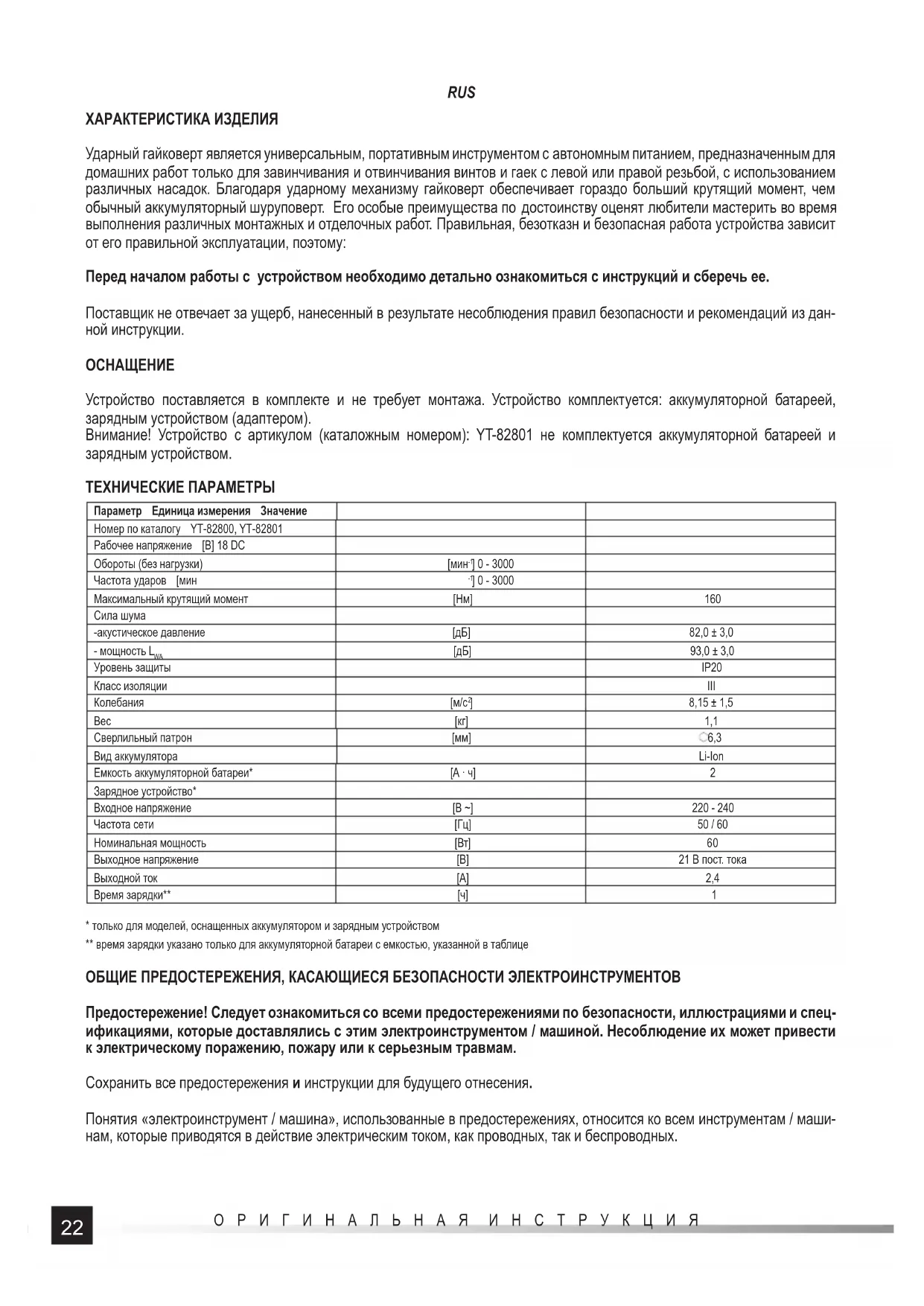

Устройство поставляется в комплекте и не требует монтажа. Устройство комплектуется: аккумуляторной батареей, зарядным устройством (адаптером). Внимание! Устройство с артикулом (каталожным номером): YT-82801 не комплектуется аккумуляторной батареей и зарядным устройством. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ Параметр Единица измерения Значение Номер по каталогу YT-82800, YT-82801 Рабочее напряжение [В] 18 DC Обороты (без нагрузки) [мин

] 0 - 3000 Максимальный крутящий момент [Нм] 160

-акустическое давление [дБ] 82,0 ± 3,0 - мощность L

[дБ] 93,0 ± 3,0 Уровень защиты IP20 Класс изоляции III Колебания [м/с

] 8,15 ± 1,5 Вес [кг] 1,1 Сверлильный патрон [мм] 6,3 Вид аккумулятора Li-Ion Емкость аккумуляторной батареи*[A · ч]2 Зарядное устройство* Входное напряжение [В ~] 220 - 240 Частота сети [Гц] 50 / 60 Номинальная мощность [Вт]60 Выходное напряжение [В] 21 В пост. тока Выходной ток [A] 2,4 Время зарядки** [ч] 1

• только для моделей, оснащенных аккумулятором и зарядным устройством ** время зарядки указано только для аккумуляторной батареи с емкостью, указанной в таблице ОБЩИЕ ПРЕДОСТЕРЕЖЕНИЯ, КАСАЮЩИЕСЯ БЕЗОПАСНОСТИ ЭЛЕКТРОИНСТРУМЕНТОВ Предостережение! Следует ознакомиться со всеми предостережениями по безопасности, иллюстрациями и спец- ификациями, которые доставлялись с этим электроинструментом / машиной. Несоблюдение их может привести к электрическому поражению, пожару или к серьезным травмам. Сохранить все предостережения и инструкции для будущего отнесения. Понятия «электроинструмент / машина», использованные в предостережениях, относится ко всем инструментам / маши- нам, которые приводятся в действие электрическим током, как проводных, так и беспроводных.23 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ RUS Безопасность рабочего места Рабочее место следует сохранять при хорошем освещении и в чистоте. Беспорядок и слабое освещение могут быть причинами возникновения случаев. Не следует работать электроинструментами / машинами в среде с увеличенным риском взрыва, который содер- жит горючие жидкости, газы или пары. Электроинструменты / машины генерируют искры, которые могут зажечь

Не следует допускать детей и посторонних лиц к рабочему месту. Потеря концентрации может стать причиной потери контроля. Электрическая безопасность Штепсель провода должен подходить к сетевой розетке. Не полагается модифицировать штепсели каким-либо иным способом. Не полагается применять никаких адаптеров штепселя с заземленными электроинструментами / машинами. Не модифицированный штепсель, подходящий к розетке, уменьшает риск поражения электрическим током. Следует избегать контакта с заземленными такими поверхностями, как трубы, обогреватели и холодильники. Заземление тела увеличивает риск поражения электрическим током. Не следует подвергать электроинструменты / машин на контакт с атмосферными осадками или влажностью. Вода и влажность, которая проникнет внутрь электроинструмента / машины, увеличивает риск поражения элек- трическим током. Не протягивать питающий кабель. Не применять питающего кабеля, чтобы носить, тянуть или отсоединять штепсель от сетевой розетки. Избегать контакта питающего кабеля с теплом, маслами, острыми кромками и под- вижными частями. Повреждение или спутывание питающего кабеля увеличивает риск поражения электрическим

В случае работы вне закрытых помещений, следует применять удлинители, предназначенные для работы вне закрытых помещений. Использование удлинителя, приспособленного для работы наружу помещений, уменьша- ет риск поражения электрическим током. В случае, когда применение электроинструмента / машин во влажной среде является неизбежным, тогда как защиту от напряжения питания следует применять устройство дифференциального тока (УДТ) [англ. residual current device, RCD]. Применение УДТ уменьшает риск поражения электрическим током. Персональная безопасность Будь бдителен, обращай внимание на то, что делаешь, и храни здравый рассудок во время работы с электро- инструментом / машиной. Не применяй электроинструмента / машины, будучи переутомленным или под воздей- ствием наркотиков алкоголя или лекарств. Даже минута невнимания во время работы может привести к серьез- ным персональным травмам. Применяй средства персональной защиты. Всегда накладывай защиту зрения. Применение средств персональ- ной защиты, таких как пылезащитный респиратор, противоскользящая защитная обувь, каски и защитники слуха, уменьшают риск серьезных персональных травм. Предотвращай случайный ввод в действие. Убедись, что электрический включатель перед подсоединением к питанию и/или аккумулятору, поднесением или переноской электроинструмента / машины, находится в позиции «выключен». Переноска электроинструмента / машины с пальцем на включателе или питание электроинструмен- та / машины, когда включатель находится в позиции «включен», может привести к серьезным травмам. Перед включением| электроинструмента / машины сними все ключи и другие инструменты, которые были ис- пользованы для его регулировки. Ключ, оставленный на вращательных элементах инструмента / машины, может вести к серьезным травмам. Не протягивай руку и не высовывайся очень далеко. Удерживай соответствующее положение, а также равнове- сие на протяжении всего времени. Это позволит легче овладеть электроинструментом / машиной в случае непред- виденных ситуаций во время работы. Соответственно одевайся. Не надевай более свободную одежду или бижутерию. Удерживай волосы и одежду в отдалении от подвижных частей электроинструмента / машины. Свободная одежда, бижутерия или длинные волосы могут быть схвачены подвижными частями. Если устройства приспособлены для присоединения вытяжки| пыли или накопления пыли, убедись, что они были подсоединены и использованы правильно. Применение вытяжки пыли уменьшает риск угроз, связанных

Не позволь, чтобы опыт, приобретенный частым использованием инструмента / машины, повлекли беззаботность и иг- норирование правил безопасности. Беззаботное действие может привести до серьезных травм в одну долю секунды. Эксплуатация и заботливость об электроинструменте / машине Не перегружай электроинструмент / машину. Применяй электроинструмент / машину, соответствующий для вы- бранного применения. Соответствующий электроинструмент / машина обеспечит лучшую и более безопасную работу, если будет использован для спроектированной нагрузки. Не применяй электроинструмент / машину, если электрический включатель не делает возможным включение| и24 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ RUS выключение. Инструмент / машина, который не дается контролировать при помощи сетевого выключателя явля- ется опасным и его следует сдать в ремонт. Отсоедини штепсель от питающей розетки и/или демонтируй аккумулятор, если является отключаемым от элек- троинструмента / машины перед регулировкой, заменой принадлежностей или хранением инструмента / машины. Такие предохранительные мероприятия позволят избежать случайного включения электроинструмента / машины. Храни инструмент в недоступном для детей месте, не позволь лицам, незнающим обслуживания электроинстру- мента / машины или этих инструкций, пользоваться электроинструментом / машиной. Электроинструменты / ма- шины опасны в руках пользователей, не прошедших курсы подготовки. Проводи технический уход за электроинструментами / машинами, а также за принадлежностью. Проверяй инстру

мент / машину под углом несоответствия или насечек подвижных частей, повреждений частей, а также каких-ли- бо других условий, которые могут повлиять на действие электроинструмента / машины. Повреждения следует починить перед использованием электроинструмента / машины. Много случаев вызваны несоответственным техническим уходом за инструментами / машинами. Режущие инструменты следует удерживать в чистоте и в заостренном состоянии. Режущие инструменты с остры- ми кромками с соответственно проведенным техническим уходом являются менее склонными к защемлению/ заклиниванию и можно легче контролировать их во время работы. Применяй электроинструменты / машины, принадлежности и инструменты, которые вставляются и т.д. согласно с данными инструкциями, принимая во внимание вид и условия работы. Применение инструментов для другой работы, чем для которой были спроектированы, может привести до возникновения опасной ситуации. Рукояти и поверхности для хватки сохраняй сухими, чистыми, а также свободными от масла и мази. Скользкие рукояти и поверхности для хватки не позволяют на безопасное обслуживание, а также контролирование инструмента / машины в опасных ситуациях.

Ремонтируй электроинструмент / машину только в учреждениях, имеющих на это служебные права, которые при- меняют только оригинальные запчасти. Обеспечь эту соответствующую безопасность работы электроинструмента. ПОДГОТОВКА К РАБОТЕ ВНИМАНИЕ! Все работы, описанные в этом разделе, следует проводить, отключив устройство от источника питания – обязательно отключить аккумулятор от устройства! Инструкции по безопасной зарядке аккумулятора Внимание! Перед началом зарядки необходимо убедиться, что корпус блока питания, шнур и штепсельная вилка не имеют трещин или повреждений. Запрещается использовать неисправную либо поврежденную зарядную станцию или блок питания! Для зарядки аккумулятора можно использовать только зарядную станцию и блок питания из комплекта ак- кумулятора. Использование любого другого блока питания может привести к возгоранию или повреждению инструмента. Зарядка аккумулятора может осуществляться только в закрытом, сухом помещении, защищенном от доступа посторонних лиц, особенно детей. Запрещается использовать зарядную станцию и блок питания без постоянного присмотра взрослых! Если им требуется выйти из помещения, в котором заряжается аккумулятор, необходимо отключить зарядное устройство от сети, вынув вилку блока питания из розетки. В случае появления в зарядном устройстве дыма, подозрительного запаха и т.п., необходимо немедленно вынуть вилку зарядного устройства из розетки! Дрель-шуруповерт поставляется с не заряженным аккумулятором, поэтому перед началом эксплуатации его необходимо зарядить в соответствии с процедурой, описанной ниже, с помощью прилагаемых блока питания и зарядной станции. Аккумуляторы Li-Ion (литий-ионные) не подвержены т. н. “эффекту памяти”, что позволяет подзаряжать их в любое время. Однако, рекомендуется полностью разряжать аккумулятор в процессе нормальной эксплуатации, а затем заряжать его до максимальной емкости. Если характер работ не позволяет реализовать данный алгоритм, тогда необходимо это делать, по крайней мере, каждые 10-20 циклов. Категорически запрещается разряжать аккумулятор, коротко замыкая его электро- ды, поскольку это вызывает необратимые повреждения! Также запрещается проверять состояние заряда аккумулятора путем замыкания электродов для проверки искрения. Хранение аккумулятора Для продления срока эксплуатации аккумулятора необходимо обеспечить надлежащие условия хранения. Аккумулятор выдерживает около 500 циклов “зарядка-разрядка”. Аккумулятор следует хранить при температуре от 0 до 30 градусов по Цельсию и относительной влажности воздуха 50%. Для хранения аккумулятора в течение долгого времени,его не- обходимо зарядить примерно на 70% емкости. Во время длительного хранения необходимо периодически (один раз в год) заряжать аккумулятор. Не следует допускать чрезмерного разряда аккумулятора, поскольку это снижает срок его эксплуатации и может вызвать необратимые повреждения. Во время хранения аккумулятор будет постепенно разряжаться из-за утечки. Процесс самопроизвольной разрядки за- висит от температуры хранения: чем выше температура, тем быстрее происходит разрядка. Неправильное хранение ак- кумуляторов может привести к утечке электролита. В случае утечки электролита, место утечки требуется обработать ней-25 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ RUS трализующим агентом, а при попадании электролита в глаза, необходимо тщательно промыть их большим количеством воды и немедленно обратиться к врачу. Запрещается использовать инструмент с поврежденным аккумулятором. В случае полного износа аккумулятора, его необходимо сдать в специализированный пункт утилизации отходов. Транспортировка аккумуляторов Литий-ионные аккумуляторы согласно законодательству являются опасными материалами. Пользователь инструмента можете перевозить инструмент с аккумулятором и сами аккумуляторы наземным транспортом. В этом случае не требует- ся выполнять какие-либо дополнительные условия. В случае поручения транспортировки аккумуляторов третьим лицам (напр., доставка курьерской службой), необходимо соблюдать положения о транспортировке опасных материалов. Перед отправкой следует обратиться по этому вопросу к лицу, владеющему соответствующей квалификацией. Запрещается транспортировать поврежденные аккумуляторы. На время транспортировки съемные аккумуляторы не- обходимо снять с инструмента, открытые контакты обмотать, напр., изолентой. В упаковке аккумуляторы требуется раз- местить таким образом, чтобы они не перемещались внутри упаковки во время транспортировки. Также необходимо соблюдать национальные положения о транспортировке опасных материалов. Зарядка аккумулятора Внимание! Перед зарядкой необходимо отсоединить зарядное устройство от электросети, вынув вилку блока питания из розетки. Кроме того, требуется очистить клеммы аккумулятора и сам аккумулятор от грязи и пыли с помощью мягкой, сухой ткани. Аккумулятор имеет встроенный индикатор заряда. При нажатии на кнопку загораются индикаторные светодиоды (II). Количество загоревшихся светодиодов соответствует уровню зарядки аккумулятора. Если при нажатии кнопки светодиоды не загораются - это означает, что аккумулятор разряжен. Отсоединить аккумулятор от инструмента. Вставить аккумулятор в гнездо зарядного устройства (II). Подключить зарядное устройство к розетке. Загорится красный индикатор, сопровождающий процесс зарядки. После завершения зарядки красный индикатор погаснет, и загорится зеленый, указывающий на полную зарядку аккумулятора. Необходимо вынуть вилку зарядного устройства из электрической розетки. Вынуть аккумулятор из зарядного устройства, нажимая на защелку аккумулятора. Внимание! Если после подключения зарядного устройства к сети загорится зеленый индикатор - это означает, что аккумулятор заряжен полностью. В этом случае, зарядное устройство не начнет процесс зарядки. Крепление насадок в патроне гайковерта (III) Внимание! Из-за наличия ударного механизма необходимо использовать насадки, предназначенные для ударных инструментов, с крутящим моментом большим или равным крутящему моменту инструмента. Внимание! Учитывая наличие ударного механизма, запрещается использовать сверла. В случае блокировки сверла в отверстии ударный механизм может привести к поломке сверла, что, в свою очередь, может привести к травмам. Внимание! Установку головок и битов следует проводить при отключенном аккумуляторе с целью предотвращения случайного включения инструмента. Патрон гайковерта предназначен для шестигранных т.н. “длинных” насадок и переходников длиной не менее 50 мм с пазами, предотвращающими блокировку бита в патроне. Запрещается использовать насадки короче 50 мм или без

Потянуть вперед кольцо патрона, а затем вставить насадку в патрон и отпустить кольцо, которое должно вернуться в исходное положение. Проверить, правильно ли зафиксирована насадка в патроне гайковерта. Если ее не удается вынуть - это означает, что насадка установлена правильно. Снятие насадки выполняется в обратной последовательности. Установка направления вращения (IV) Установить переключатель в требуемое положение. На переключателе стрелками указано направление вращения винтов с самой популярной правой резьбой. Если винты имеют левую резьбу, тогда вращение гайковерта необходимо переключить в направление, противоположное указанному стрелкой. Подготовка к работе Перед началом работы: Закрепить обрабатываемый материал в тисках или зафиксировать с помощью столярных струбцин. Использовать рабочие инструменты, соответствующие выполняемым работам. Подобрать бит, соответствующий шлицу

Использовать защитную одежду, средства защиты глаз и органов слуха.26 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ RUS Взять инструмент обеими руками (V). Принять стабильное положение. Включить инструмент, нажав пальцем кнопку включения Внимание! В случае возникновения во время работы подозрительных шумов, треска, запаха гари и т.д., необходимо немедленно выключить инструмент и вынуть из него аккумулятор. ЭКСПЛУАТАЦИЯ ИНСТРУМЕНТА Глубина нажатия включателя определяет частоту вращения и крутящий момент. В инструменте не предусмотрена возможность настройки требуемой частоты вращения и крутящего момента. Вставить насадку в шлиц болта или шурупа либо надеть на гайку, и только после этого запускать гайковерт. Это предотвратит повреждение крепежной детали или насадки. Также уменьшит риск получения травмы. В случае завинчивания шурупов в основании рекомендуется просверлить направляющее отверстие с диаметром, равным диаметру стержня шурупа. Это позволит предотвратить разрушение материала в процессе завинчивания. Однако, можно завинчивать также без просверливания направляющих отверстий. В обоих случаях завинчивание следует начинать на низких оборотах и по мере необходимости увеличивать его во время работы. В случае резьбовых соединений, напр., при ввинчивании болтов в резьбовые отверстиями или навинчивании гаек на резьбовые шпильки, первые несколько оборотов необходимо выполнить вручную, гаечным ключом или ручной отверткой. И только после правильного завинчивания одного элемента в другой можно использовать гайковерт. В случае соединения резьбовых элементов не рекомендуется оказывать слишком большое давление на гайковерт. Поскольку этим можно повредить резьбу. После завинчивания элементов будет задействован ударный механизм, что будет сопровождаться характерными “ударами” механизма. В этом случае необходимо отпустить выключатель и остановить дальнейшее завинчивание. Поскольку дальнейшее завинчивание соединяемых элементов может привести к их повреждению. Пользование приставками Запрещается пользоваться устройством в качестве привода рабочих приставок.

Во время работы не нажимать слишком сильно на обрабатываемый материал и не делать резких движений, чтобы не повредился рабочий инструмент и дрель. Необходимо делать регулярные перерывы в работе. Запрещается перегрузка устройства. Температура внешних поверхностей не может превышать 60

После завершения работы выключить дрель, вынуть аккумулятор и провести осмотр и консервацию. Заявляемое полное значение колебаний, измерялось с помощью стандартного метода исследований и может применять- ся для сравнения иструментов друг с другом. Заявляемое, полное значение колебаний может употребляться во входной оценке экспозиции. Примечание! Эмиссия колебаний во время работы с инструментом может отличаться от заявляемого значения, в зависи- мости от способа употребления инструмента. Примечание! Надо определить средства безопасности, которые должны защищать оператора, которые обоснованные на оценке подвергания опасности в действительных условиях употребления (учитывая все части рабочего цикла, как напри- мер время когда инструмент выключен или работает на холостом ходу, также время активации). КОНСЕРВАЦИЯ И ОСМОТРЫ ВНИМАНИЕ! Перед началом настройки, технического обслуживания или консервации следует вынуть штепсель устрой- ства из гнезда электросети. После завершения работы следует проверить техническое состояние электроустройства пу- тем внешнего осмотра и оценки: корпуса и рукоятки, электропровода со штепселем и отгибкой, работы электрического включателя, проходимости вентиляционных щелей, искрения щеток, уровня шума при работе подшипников и передачи, запуска и равномерности работы. В течение гарантийного периода потребитель не может проводить дополнительного монтажа электроустройств и проводить замену любых частей и составных, поскольку это вызывает потерю гарантийных прав. Все перебои, обнаруженные во время осмотра или работы, являются сигналом для проведения ремонта в сер- висном пункте. После завершения работы корпус, вентиляционные щели, переключатели, дополнительную рукоятку и щитки следует очистить, напр., струей воздуха (давление не более 0,3 MPa), кистью или сухой тряпочкой без применения химических средств и моющих жидкостей. Устройство и зажимы очистить сухой чистой тряпкой.27 ОРИГІНАЛЬНА ІНСТРУКЦІЯ
