YT-82800 - Schroevendraaier Yato - Gratis gebruiksaanwijzing en handleiding

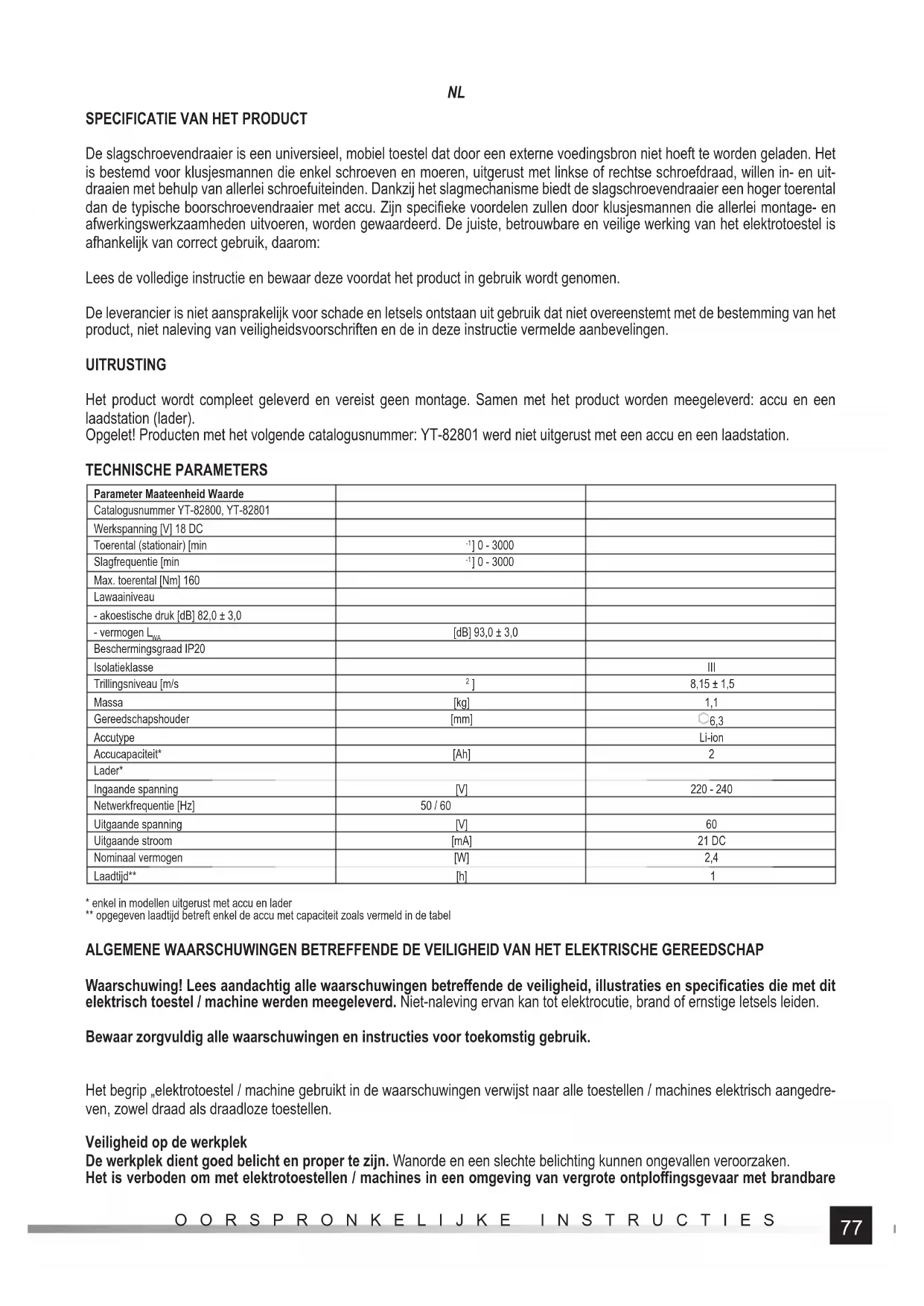

GEBRUIKSAANWIJZING YT-82800 Yato

De slagschroevendraaier is een universieel, mobiel toestel dat door een externe voedingsbron niet hoeft te worden geladen. Het is bestemd voor klusjesmannen die enkel schroeven en moeren, uitgerust met linkse of rechtse schroefdraad, willen in- en uit- draaien met behulp van allerlei schroefuiteinden. Dankzij het slagmechanisme biedt de slagschroevendraaier een hoger toerental dan de typische boorschroevendraaier met accu. Zijn specifi eke voordelen zullen door klusjesmannen die allerlei montage- en afwerkingswerkzaamheden uitvoeren, worden gewaardeerd. De juiste, betrouwbare en veilige werking van het elektrotoestel is afhankelijk van correct gebruik, daarom: Lees de volledige instructie en bewaar deze voordat het product in gebruik wordt genomen. De leverancier is niet aansprakelijk voor schade en letsels ontstaan uit gebruik dat niet overeenstemt met de bestemming van het product, niet naleving van veiligheidsvoorschriften en de in deze instructie vermelde aanbevelingen. UITRUSTING Het product wordt compleet geleverd en vereist geen montage. Samen met het product worden meegeleverd: accu en een laadstation (lader). Opgelet! Producten met het volgende catalogusnummer: YT-82801 werd niet uitgerust met een accu en een laadstation. TECHNISCHE PARAMETERS Parameter Maateenheid Waarde Catalogusnummer YT-82800, YT-82801 Werkspanning [V] 18 DC Toerental (stationair) [min

• enkel in modellen uitgerust met accu en lader ** opgegeven laadtijd betreft enkel de accu met capaciteit zoals vermeld in de tabel ALGEMENE WAARSCHUWINGEN BETREFFENDE DE VEILIGHEID VAN HET ELEKTRISCHE GEREEDSCHAP Waarschuwing! Lees aandachtig alle waarschuwingen betreff ende de veiligheid, illustraties en specifi caties die met dit elektrisch toestel / machine werden meegeleverd. Niet-naleving ervan kan tot elektrocutie, brand of ernstige letsels leiden. Bewaar zorgvuldig alle waarschuwingen en instructies voor toekomstig gebruik. Het begrip „elektrotoestel / machine gebruikt in de waarschuwingen verwijst naar alle toestellen / machines elektrisch aangedre- ven, zowel draad als draadloze toestellen. Veiligheid op de werkplek De werkplek dient goed belicht en proper te zijn. Wanorde en een slechte belichting kunnen ongevallen veroorzaken. Het is verboden om met elektrotoestellen / machines in een omgeving van vergrote ontploffi ngsgevaar met brandbare78 OORSPRONKELIJKE INSTRUCTIES

vloeistoff en, gassen of dampen te werken. Elektrotoestellen / machines generen vonken en kunnen stof of dampen ontsteken. Laat kinderen en omstanders op de werkplaats niet toe. Concentratieverlies kan tot verlies van controle leiden. Elektrische veiligheid De stekker van de voedingskabel moet in de netwerkdoos passen. Het is verboden om de stekker op een om het even welke wijze de modifi ëren. Het is verboden om stekkeradapters met geaarde elektrotoestellen / machines te gebruiken. Een niet-gemodifi eerde stekker verkleint het risico op elektrocutie. Vermijd contact met geaarde oppervlakken zoals buizen, verwarmingstoestellen of koelkasten. Aarding van het lichaam vergroot het risico op elektrocutie. Stel elektrotoestellen / machines niet bloot aan atmosferische neerslag of vocht. Water en vocht die binnen het elektrotoestel / machine raakt, vergroot het risico op elektrocutie. Overbelast de voedingskabel niet. Gebruik de voedingskabel niet om de stekker van de voedingskabel te dragen, te trekken of de stekker uit de netwerkdoos te ontkoppelen. Vermijd contact van de voedingskabel met warmte, oliën, scherpe randen of bewegende delen. Beschadiging of verstrengeling van de voedingskabel vergroot het risico op elektrocutie. In geval van uitvoering van de werkzaamheden buiten de gesloten ruimte dienen verlengsnoeren bestemd voor werking buiten gesloten ruimtes te worden gebruikt. Gebruik van een verlengsnoer die aangepast is voor buitenwerking verkleint het risico op elektrocutie. In geval wanneer het gebruik van het elektrotoestel / machine in een vochtig milieu niet kan worden vermeden, dient een aardlekschakelaar (RCD) te worden gebruikt als bescherming tegen de voedingsspanning. Gebruik van RCD verkleint het risico op elektrocutie. Persoonlijke veiligheid Blijf alert, wees bewust wat er wordt verricht en gebruik gezond verstand tijdens de werking met een elektrotoestel / machine. Gebruik het elektrotoestel / machine niet bij vermoeidheid of onder invloed van drugs of geneesmiddelen. Zelfs een moment van onoplettendheid kan tot ernstige persoonlijke letsels leiden. Gebruik persoonslijke beschermingsmidddelen. Draag altijd een veiligheidsbril. Gebruik van persoonlijke beschemringsmid- delen zoals antistofmaskers, anti-slip veiligheidsschoenen, helmen en oorbeschermers verkleint het risico op ernstige letsels. Zorg ervoor dat het toestel niet toevallig wordt ingeschakeld. Controleer of de elektrische schakelaar in positie „uit- geschakeld” staat alvorens de voeding en/of de accu aan te sluiten of het elektrotoestel / machine op te heff en of te verplaatsen. Verplaatsen van het elektrotoestel / machine met de vinger op de schakelaar of het aansluiten van het elektrotoestel / machine wanneer de schakelaar zich in positie „ingeschakeld” bevindt, kan tot ernstige letsels leiden. Alvorens het elektrotoestel / machine uit te schakelen, verwijder alle sleutels en andere instrumenten die gebruikt wer- den voor de afstelling. Een achtergelaten sleutel op roterende onderdelen van het elektrotoestel / machine kan ernstige letsels veroorzaken. Reik niet en hel niet te ver over. Neem een stabiele houding gedurende de uitvoering van de werkzaamheden aan. Dit zal een betere controle over het elektrotoestel / machine mogelijk maken tijdens onverwachte situaties. Draag gepaste kledij. Gebruik geen losse kledij en draag geen juwelen. Houd het haar en de kledij ver van bewegende onderdelen van het elektrotoestel / machine. Losse kledij, juwelen of lang haar kunnen worden vastgegrepen door de bewe- gende onderdelen. Indien de toestellen aangepast zijn tot het aansluiten van stofafzuiging-of ophoping, controleer of ze correct aangesloten en gebruikt werden. Gebruik van stofafzuiging verkleint het risico op stofgerelateerde gevaren. Zorg ervoor dat de verworven ervaring van veelvuldig gebruik van het elektrotoestel / machine er niet toe zal leiden dat de veiligheidsvoorschriften roekeloos worden genegeerd. Roekeloze handelingen kunnen in een fractie van een seconde ernstige letsels veroorzaken. Gebruik en zorg voor het elektrotoestel / machine Overbelast elektrotoestel / machine niet. Gebruik het elektrotoestel / machine bestemd voor de gekozen toepassing. Een geschikt elektrotoestel / machine zal een betere en veilige werking garanderen indien het gebruikt voor de ontwikkelde belasting wordt. Gebruik het elektrotoestel / machine niet indien de elektrische schakelaar het in- en uitschakelen niet mogelijk maakt. Het elektrotoestel / machine dat niet controleerbaar is met behulp van de netwerkschakelaar is gevaarlijk en dient door de technische dienst te worden hersteld. Ontkoppel de stekker van de voedingskabel van de netwerkdoos en/of demonteer de accu, indien hij van het elektrotoestel / machine kan worden ontkoppeld alvorens het elektrotoestel / machine af te stellen, accessiores te vervangen of op te slagen. Zulke voorzorgsmaatregelen zullen ervoor zorgen dat een toevallige inschakeling van het elektrotoestel / machine wordt vermeden. Bewaar het toestel op een plaats die ontoegankelijk voor kinderen is. Laat personen die niet vertrouwd zijn met de instructie het elektrotoestel / machine niet gebruiken. Elektrotoestellen / machines kunnen in handen van ongeschoolde gebruikers gevaarlijk zijn. Onderhoud het elektrotoestel / machine en zijn accessoires. Controleer het elektrotoestel / machine op het gebied van slechte aanpassingen of het klem zitten van bewegende onderdelen, beschadiging van onderdelen en om het even welke andere omstandgiheden die de werking van het elektrotoestel / machine kunnen beïnvloeden. Schade dient te worden hersteld alvorens het elektrotoestel / machine te gebruiken. Vele ongevallen worden veroorzaakt door slecht onderhoud van het elektrotoestel / machine. Snijdende werktuigen dienen proper en scherp te zijn. Snijdende werktuigen met scherpe randen die goed onderhouden zijn79 OORSPRONKELIJKE INSTRUCTIES

zullen zich minder beklemmen en kunnen tijdens de werking beter worden gecontroleerd. Gebruik elektrotoestellen / machines, accessoires en aanvullende werktuigen ed. overeenkomstig met deze instructie en houd rekening met hun soort en de arbeidsomstandigheden. Gebruik van toestellen bestemd voor andere werkzaamheden dan hun bestemming kan een gevaarlijke situatie veroorzaken. Houd het handvat en de oppervlakken bestemd om te worden gegrepen altijd droog, proper en vrij van olie en vet. Gladde handvaten en oppervlakken laten geen veilig gebruik toe en houden het elektrotoestel / machine niet onder controle in gevaarlijke situaties. Herstellingen Laat het elektrotoestel / machine herstellen enkel bij de bevoegde technische diensten die originele reserveonderdelen gebruiken. Dit zal de gepaste veiligheid van het elektrotoestel garanderen. VOORBEREIDENDE WERKZAAMHEDEN OPGELET! Alle hieronder vermelde handelingen dienen te worden uitgevoerd bij een uitgeschakelde spanningsbron – de accu dient van het toestel te worden ontkoppeld! Veiligheidsinstructies betreff ende het laden van de accu OPGELET! Vooraleer te beginnen met laden, controleer of het corpus van de voeding, het netsnoer en de stekker geen barsten of beschadigingen vertonen. Het is verboden om een defect of beschadigd laadstation of voeding te gebruiken. Om de accu te laden, mogen enkel het meegeleverde laadstation en de voeding worden gebruikt. Gebruik van een andere voeding kan brand of beschadiging veroorzaken. Het laden mag enkel plaatsvinden in een gesloten, droge ruimte waarvan de toegang tot beveiligd is tegen onbevoegden, vooral kinderen. Het is verboden om de lader en de voeding te gebruiken zonder toezicht van een volwas- sene! Indien het nodig is om de ruimte, waarin het opladen plaatsvindt, te verlaten, dan dient de stekker van de stroom te worden ontkoppeld. In geval er rook of een verdachte geur enz. uit de lader vrijkomt, dan dient de stekker uit het stopcontact onmiddellijk te worden getrokken! De slagschroevendraaier wordt met een lege accu meegeleverd, daarom alvorens te beginnen met het werk, dient ze te worden opgeladen met behulp van de meegeleverde lader en voeding volgens de hieronder vermelde procedure. Accu`s van het type Li-ion (lithium – ion) vertonen geen zogenaamde „geheugeneff ect” wat toelaat om ze op het even welk moment op te laden. Het is echter raadzaam om de accu volledig te ontladen tijdens de normale werking en vervolgens haar volledig op te laden. Indien zulke gebruiks- wijze van de accu niet altijd mogelijk is wegens de aard van het te verrichten werk, dient de accu op deze wijze ten minste 1 keer per enkele of tientallen cycli te worden gebruikt. In geen geval mogen de accu`s te worden ontladen waarbij elektroden met elkaar worden verbonden, omdat dit onomkeerbare schade zal veroorzaken! Het is ook verboden de oplaadstatus van de accu te controleren door elektroden te verbinden of vonkontsteking te checken. Opslag van accu Om de levensduur van de accu te verlengen, dient ze op een plaats met geschikte omstandigheden te worden opgeslagen. De accu heeft een levensduur van ongeveer 500 „laden – ontladen”-cycli. De accu dient in een temperatuur van 0 tot 30 graden Celsius bij een relatieve luchtvochtigheid van 50% te worden bewaard. Om de accu gedurende een lange periode op te slagen, dient ze te worden opgeladen tot ongeveer 70 % van haar capaciteit. In geval van opslag gedurende een langere periode, dient de accu ten minste 1 keer per jaar te worden opgeladen. Het is raadzaam om de accu buitensporig te ontladen, omdat dat haar levenduur verkort en onomkeerbare schade kan veroorzaken. Tijdens de opslag zal de accu zich geleidelijk ontladen wegens lekkage. Het ontladingsproces is afhankelijk van opslagtempera- tuur, hoe hoger de temperatuur, hoe sneller de accu zich zal ontladen. In geval van slechte accuopslag kan dit leiden tot lekkage van elektrolyt. In geval van elektrolytlekkage dient het lek met behulp van een neutraliserend middel te worden beveiligd. In geval dat de elektrolyt in contact met de ogen komt, dienen ze uitvoerig met water te worden gespoeld en vervolgens geconsulteerd te worden met de arts. Het is verboden het toestel met een beschadigde accu te gebruiken. Wanneer de accu verbruikt is, dient deze naar een containerpark voor afvalverwerking te worden gebracht. Transport van accu`s Lithium-ionenaccu`s worden volgens de wetgeving als gevaarlijke metarialen beschouwd. De gebruiker van het toestel mag het toestel met de accu alsook enkel de accu`s zelf over land transporteren. Dan hoeven de bijkomende voorwaarden niet te worden vervuld. In geval het transport wordt uitgevoerd via derden (bvb. zending via koerier) dan dient de wetgeving betreff ende het vervoer van gevaarlijke materialen te worden opgevolgd. Alvorens de zending wordt uitgevoerd dient in deze kwestie contact te worden opgenomen met een daarvoor opgeleide persoon. Het is verboden om beschadigde accu`s te vervoeren. Vóór het transport dienen de gedemonteerde accu`s uit het toestel te wor- den verwijderd en de blootliggende contacten te worden beveiligd, bvb. beveiligen door middel van isolatietape. De accu`s dienen op zulke wijze in de verpakking te worden beveiligd zodat ze zich niet verplaatsen tijdens het transport. De nationale wetgeving betreff ende het vervoer van gevaarlijke materialen dient ook te worden nageleefd. Opladen van de accu Ontkoppel de accu van het toestel terwijl beide knoppen van de accuvergrendeling tegelijkertijd worden ingedrukt.80 OORSPRONKELIJKE INSTRUCTIES

Plaats de stekker van de lader in de accu (II). Steek de stekker van de lader in het stopcontact van de stroomvoorziening. Een rode diode, dat het laden aangeeft, begint te branden. Nadat de accu is opgeladen zal de rode diode uitgaan en een groene diode die aangeeft dat de accu is opgeladen, zal branden. Trek de stekker van de voeding uit het stopcontact van de stroomvoorziening. Ontkoppel de stekker van de lader van de accu. Bevestiging van de schroefuiteinden in de schroevendraaierhouder (III) Opgelet! Omwille van de aanwezigheid van het slagmechanisme dienen uiteinden te worden gebruikt die bestemd zijn voor ge- bruik van slagapparaten met een groter of gelijk toerental dan het toerental van het apparaat. Opgelet! Omwille van de aanwezigheid van het slagmechanisme is het verboden om de boren te bevestigen en ermee te werken. In geval de boor geblokkeerd wordt in het boorgat kan het slagmechanisme de boor breken en hierdoor letsels veroorzaken. Opgelet! De bevestiging dient te worden uitgevoerd wanneer de accu is uitgeschakeld, wat een toevallige inschakeling van het apparaat zal voorkomen. De schroevendraaierkop is bestemd voor toepassing van zeshoekige d.w.z. „lange” uiteinden en adapters met een lengte van ten minste 50 mm uitgerust met een groef die ervoor zorgt van het einde in de kop geblokkeerd is. Het is verboden om uiteinden korter van 50 mm en zonder groef toe te passen. Trek de ring van de houder vooruit en vervolgens plaats het uiteinde erin en laat de houder los, die in zijn oorsponkelijke positie zal terugkeren. Controleer of het uiteinde op een juiste wijze in de houder geblokkeerd werd. Indien het niet kan worden uitgetrokken, wil dit zeggen dat het uiteinde op de juiste wijze werd bevestigd. Demonteren van het uiteinde gebeurt in een omgekeerde volgorde. Afstelling van de toerentalrichting (IV) Stel de schakelaar in op de gewenste positie. Op de schakelaar werd met behulp van pijlen de schroefrichting met de meest populaire rechtse schroefdraad aangegeven. In geval van schroeven uitgerust met linkse schroefdraden zal de schroefrichring tegengesteld zijn met de door de pijlen aangegeven richting. Voorbereidende werkzaamheden Alvorens met het werk te beginnen: Bevestig het verwerkte materiaal in de bankschroef of met behulp van de daarvoor bestemde klemmen. Gebruik het juiste werkgereedschap voor uit te voeren werk. Kies het juiste soort van uiteinde voor de boor. Draag werkkledij en beschermingsmiddelen voor de ogen en het gehoor. Neem het toestel met beide handen vast (VIII). Neem een zekere en een stabiele houding aan. Schakel de elektrische schakelaar van het toestel met je vinger in. Opgelet! Indien er verdacht lawaai, knallen of stank worden opgemerkt, schakel het toestel onmiddelijk uit en neem de accu uit. GEBRUIKSAANWIJZING Het toerental en zijn snelheid zijn afhankelijk van hoe diep de schakelaar wordt ingedrukt. Het apparaat biedt geen mogelijkheid om de aangegeven snelheid en het toerental af te stellen. Plaats het uiteinde in de boor of op de moer en enkel dan schakel het toestel in. Dit zal de beschadiging van verbindingselementen of het uiteinde voorkomen en het risico voor letsels verlagen. In geval dat de schroeven in een onderlaag worden ingedraaid, is het raadzaam om een leidende opening met een diameter van de schroefkern uit te voeren, wat vernieling van het materiaal tijdens het indraaien zal voorkomen. Het is echter ook mogelijk om schroeven in te draaien zonder uitvoering van een leidende opening. Tijdens het indraaien op beide wijzen dienen de werkzaam- heden met een gering toerental te worden gestart en eventueel kan het toerental tijdens het werk worden verhoogd. In geval van schroefdraadverbindingen, bij voorbeeld bij het indraaien van schroeven in openingen met schroefdraad of het indraaien van moeren op draadbouten, dienen de eerste toerentallen met de hand, sleutel of manuele schroevendraaier te wor- den uitgevoerd. Na controle dat het ene element op een juiste wijze op het andere werd ingedraaid, kan het werk met de moer beginnen. In geval van verdraaiing van de schroefdraadelementen is het raadzaam om een niet te grote druk op het apparaat uit te oefenen. Dit kan leiden tot vernietiging van de schroefdraad. Na het vastdraaien van de elementen zal het slagmechanisme in werking treden, wat gesignaliseerd zal worden met „slagen” van het toerentalmechanisme, in dit geval dient de uitgeoefende druk op de schakelaar en het vastdraaien van de elementen te worden beëindigd. Verder vastdraaien kan tot onomkeerbare schade aan de verbindingselementen leiden. Gebruik van aanvullend gereedschap Het is verboden het toestel tot aandrijving van aanvullende elementen te gebruiken.81 OORSPRONKELIJKE INSTRUCTIES

Aanvullende opmerkingen Om het toestel en zijn delen niet te beschadigen, oefen een niet te grote druk uit op het te verwerken materiaal tijdens de uitvoe- ring en voer geen plotse bewegingen uit. Maak regelmatige pauzes tijdens het werk. Veroorzaak geen overbelasting van het toestel – de temperatur van externe oppervlakken mag 60

C nooit overschrijden. Zodra het werk beëindigd is, schakel de boormachine uit, trek de stekker uit het stopcontact en voer een routine onderhoud van het toestel uit. Kijk of het toestel in orde is. De opgegeven, volledige waarde van de trillingen wordt gemeten met behulp van de standard onderzoeksmethode en kan ter vergelijking van het ene toesteld met het andere te worden gebruikt. De opgegeven, volledige waarde van de trillingen kan gebruikt worden voor een voorlopige beoordeling van de blootstelling. Opgelet! De ontstane trillingen van het toestel tijdens het werk kunnen verschillen van de opgegeven waarden, afhankelijk van hoe het toestel wordt gebruikt Opgelet! De beschermingsmiddelen van de operator, gebaseerd op de beoordeling van het risico in werkelijke gebruiksomstan- digheden (inclusief alle werkcycli, zoals bvb. tijd waarop het toestel is uitgeschakeld of waarop het zich in stationaire werking bevindt alsook de activatietijd), dienen te worden bepaald.

ONDERHOUD EN INSPECTIES

OPGELET! Vóór aanvang van de afstelling, technisch onderhoud of onderhoud dient de stekker uit het stopcontact te worden uitgetrokken. Controleer de technische staat van het product na zijn werking door middel van een externe inspectie en een eva- luatie van: behuizing en handgreep, elektrisch snoer met stekker, werking van de elektrische schakelaar en doorlaatbaarheid van ventilatieroosters, vonken van borstel, geluidsniveau van lagers en tandwieltjes, opstart en werkinguniformiteit. Tijdens de garan- tieperiode mag de gebruiker aanvullende elektrotoestellen niet monteren of componenten of bestanddelen vervangen, omdat dit tot garantieverlies zal leiden. Alle bij de inspectie of de werking geobserveerde onregelmatigheden zijn een signaal om het toestel bij de service te laten herstellen. Na beëindiging van de werkzaamheden dienen de behuizing, ventilatieroosters, schakelaars, aanvullende handgreep en covers te worden schoongemaakt bvb. met een luchtstroom (met een druk die niet groter is dan 0,3 MPa), penseel of droge vod zonder gebruik van chemische middelen en schoonmaakvloeistoff en. Gereedschap en houders dienen met een droge, propere vod te worden schoongemaakt.82 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ
