MANUALE UTENTE YT-82800 Yato

4. caricatrice della batteria

5. bloccaggio della batteria

7. selettore della direzione di rotazione

8. Indicatore di caricamento della batteria

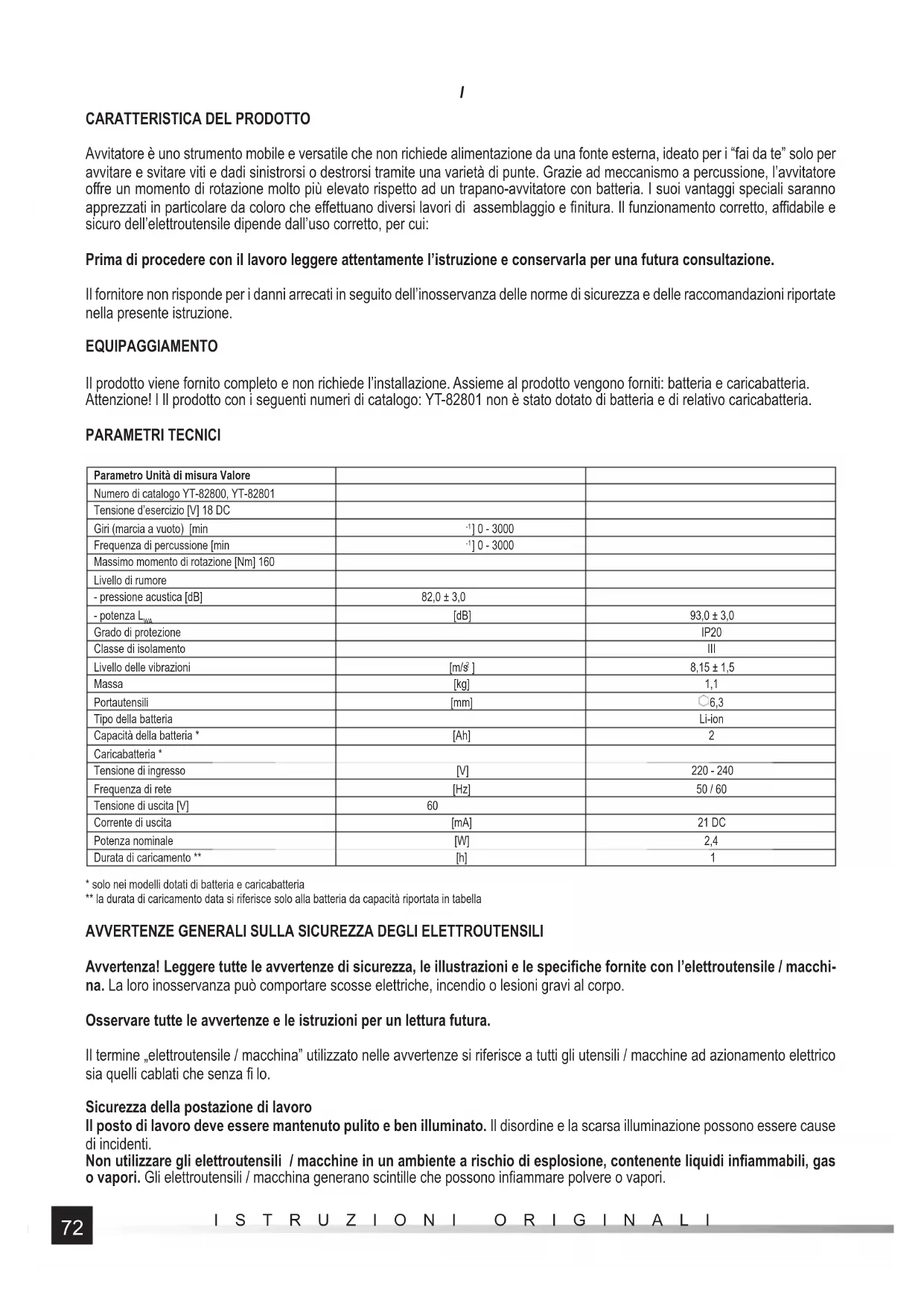

Avvitatore è uno strumento mobile e versatile che non richiede alimentazione da una fonte esterna, ideato per i “fai da te” solo per avvitare e svitare viti e dadi sinistrorsi o destrorsi tramite una varietà di punte. Grazie ad meccanismo a percussione, l’avvitatore off re un momento di rotazione molto più elevato rispetto ad un trapano-avvitatore con batteria. I suoi vantaggi speciali saranno apprezzati in particolare da coloro che eff ettuano diversi lavori di assemblaggio e fi nitura. Il funzionamento corretto, affi dabile e sicuro dell’elettroutensile dipende dall’uso corretto, per cui: Prima di procedere con il lavoro leggere attentamente l’istruzione e conservarla per una futura consultazione. Il fornitore non risponde per i danni arrecati in seguito dell’inosservanza delle norme di sicurezza e delle raccomandazioni riportate nella presente istruzione. EQUIPAGGIAMENTO Il prodotto viene fornito completo e non richiede l’installazione. Assieme al prodotto vengono forniti: batteria e caricabatteria. Attenzione! l Il prodotto con i seguenti numeri di catalogo: YT-82801 non è stato dotato di batteria e di relativo caricabatteria. PARAMETRI TECNICI Parametro Unità di misura Valore Numero di catalogo YT-82800, YT-82801 Tensione d’esercizio [V] 18 DC Giri (marcia a vuoto) [min

] 0 - 3000 Frequenza di percussione [min

] 0 - 3000 Massimo momento di rotazione [Nm] 160 Livello di rumore - pressione acustica [dB] 82,0 ± 3,0 - potenza L

[dB] 93,0 ± 3,0 Grado di protezione IP20 Classe di isolamento III Livello delle vibrazioni [m/s

] 8,15 ± 1,5 Massa [kg] 1,1 Portautensili [mm] 6,3 Tipo della batteria Li-ion Capacità della batteria * [Ah] 2 Caricabatteria * Tensione di ingresso [V] 220 - 240 Frequenza di rete [Hz] 50 / 60 Tensione di uscita [V] 60 Corrente di uscita [mA] 21 DC Potenza nominale [W] 2,4 Durata di caricamento ** [h] 1

• solo nei modelli dotati di batteria e caricabatteria ** la durata di caricamento data si riferisce solo alla batteria da capacità riportata in tabella

AVVERTENZE GENERALI SULLA SICUREZZA DEGLI ELETTROUTENSILI

Avvertenza! Leggere tutte le avvertenze di sicurezza, le illustrazioni e le specifi che fornite con l’elettroutensile / macchi- na. La loro inosservanza può comportare scosse elettriche, incendio o lesioni gravi al corpo. Osservare tutte le avvertenze e le istruzioni per un lettura futura. Il termine „elettroutensile / macchina” utilizzato nelle avvertenze si riferisce a tutti gli utensili / macchine ad azionamento elettrico sia quelli cablati che senza fi lo. Sicurezza della postazione di lavoro Il posto di lavoro deve essere mantenuto pulito e ben illuminato. Il disordine e la scarsa illuminazione possono essere cause di incidenti. Non utilizzare gli elettroutensili / macchine in un ambiente a rischio di esplosione, contenente liquidi infi ammabili, gas o vapori. Gli elettroutensili / macchina generano scintille che possono infi ammare polvere o vapori.73 ISTRUZIONI ORIGINALI

Non permettere l’accesso ai bambini ed i terzi alla postazione di lavoro. La perdita di concentrazione può provocare la perdita di controllo. Sicurezza elettrica La spina del cavo elettrico deve essere adatta alla presa di rete. Non modifi care la spina in qualsiasi modo. Non utiliz- zare nessun tipo di adattatori con elettroutensili messe / macchine a terra. Una spina non sottoposta alle modifi che riduce il rischio di scosse elettriche. Evitare il contatto con superfi ci messe a terra tipo tubi, termosifoni e frigoriferi. La messa a terra del corpo aumenta il rischio di scosse elettriche. Non esporre gli elettroutensili / macchine a contatto con le precipitazioni atmosferiche o l’umidità. L’acqua e l’umidità che penetra all’interno dell’elettroutensile / macchina aumenta il rischio di scosse elettriche. Non sovraccaricare il cavo di alimentazione. Non utilizzare il cavo di alimentazione per portare, collegare e scollegare la spina dalla presa di rete. Evitare il contatto del cavo di alimentazione con il calore, olio, spigoli vivi e parti in movimento. I danneggiamenti al cavo di alimentazione o il suo attorcigliamento aumentano il rischio di scosse elettriche. Lavorando fuori dagli spazi chiusi, è necessario utilizzare le prolunghe adatte all’utilizzo fuori degli spazi chiusi. L’uso di una prolunga adatta all’uso esterno riduce il rischio di scosse elettriche. Se è inevitabile l’uso di un elettroutensile o di / macchine in un ambiente umido, utilizzare un dispositivo di protezione da correnti di guasto (RCD) come protezione dall’alimentazione. L’uso di un RCD riduce il rischio di scosse elettriche. Sicurezza personale Restare attenti, prestare attenzione a ciò che si sta facendo e usare il buon senso quando si utilizza l’elettroutensile / macchina. Non utilizzare l’elettroutensile / macchina quando si è stanchi o sotto l’eff etto di droghe, alcool o farmaci. Anche un momento di disattenzione sul posto di lavoro può causare gravi lesioni personali Usare i dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. L’uso di dispositivi di protezio- ne individuale come maschere antipolvere, calzature di sicurezza antiscivolo, caschi e dispositivi di protezione dell’udito riduce il rischio di gravi lesioni personali. Evitare l’avviamento accidentale. Assicurarsi che l’interruttore elettrico sia in posizione “disinserito” prima di collegare l’alimentazione e/o la batteria, sollevare o spostare l’apparecchiatura. Spostando l’utensile/la macchina con il dito sull’inter- ruttore o accendendo l’utensile/la macchina quando l’interruttore è in posizione „on” si possono causare lesioni gravi. Prima di accendere l’elettroutensile / macchina, rimuovere tutte le chiavi e gli altri utensili utilizzati per regolare l’elettrou- tensile stesso. Una chiave lasciata sulle parti rotanti dell’utensile/macchina può causare lesioni gravi. Non sporgetevi troppo e non appoggiatevi troppo. Mantenere sempre una buona postura e un buon equilibrio. In questo modo sarà più facile controllare l’elettroutensile / macchina in caso di situazioni operative impreviste. Vestire correttamente. Non indossare gioielli e abbigliamento largo. Tenere i capelli e gli indumenti lontani dalle parti in movimento dell’elettroutensile / macchina. Gli indumenti larghi, i gioielli o i capelli lunghi possono rimanere impigliati nelle parti in movimento. Se l’apparecchiatura è progettata per essere collegata a un sistema di aspirazione o raccolta polvere, assicurarsi che sia collegata e utilizzata correttamente. L’uso dell’aspirazione della polvere riduce il rischio di pericoli legati alla polvere. Non lasciare che l’esperienza acquisita con l’uso frequente dell’utensile/macchina provochi disattenzione e disprezzo per la sicu- rezza. Un funzionamento spensierato può causare gravi lesioni in un secondo. Uso e cura dell’elettroutensile e della macchina Non sovraccaricare l’elettroutensile / macchina. Utilizzare l’apparecchiatura/ macchina più adatta alla propria applica- zione. L’elettroutensile o la macchina giusti garantiscono un funzionamento migliore e più sicuro quando vengono utilizzati per il carico progettato. Non utilizzare l’apparecchiatura / macchina se l’interruttore di alimentazione non lo accende e lo spegne. Lo strumento / macchina che non può essere controllato con l’interruttore è pericoloso e deve essere trasmesso alla riparazione. Scollegare la spina dalla presa di corrente e/o la batteria se è staccabile dall’utensile/macchina prima di regolare, sostituire gli accessori o riporre l’utensile/macchina. Tali misure preventive eviteranno l’accensione accidentale dell’elettroutensile / macchina. Tenere l’utensile fuori dalla portata dei bambini, evitare che persone che non hanno familiarità con l’apparecchio / macchi- na o con queste istruzioni per l’uso lo facciano. Gli elettroutensili / macchine sono pericolosi nelle mani di utenti non addestrati. Manutenzione di elettroutensili / macchine e accessori. Controllare che l’elettroutensile / macchina non presenti disalli- neamenti o inceppamenti delle parti mobili, danni alle parti o qualsiasi altra condizione che possa infl uire sul funziona- mento dell’elettroutensile / macchina. I danni devono essere riparati prima dell’uso dell’elettroutensile / macchina. Molti incidenti sono causati da utensili / macchine sottoposti a manutenzione impropria. Gli utensili taglienti devono essere tenuti puliti e affi lati. Gli utensili da taglio con spigoli vivi sottoposti a corretta manutenzio- ne sono meno soggetti a inceppamenti e più facili da controllare durante il funzionamento. Utilizzare elettroutensili / macchine, accessori e inserire utensili, ecc. in base alle presenti istruzioni, tenendo conto del tipo di lavoro e delle condizioni di funzionamento. L’uso di utensili per lavori diversi da quelli specifi cati può provocare situazioni di pericolo. Mantenere le impugnature e le superfi ci di presa asciutte, pulite e prive di oli e grassi. Le impugnature scivolose e le super-74 ISTRUZIONI ORIGINALI

fi ci di presa non consentono un funzionamento e un monitoraggio sicuri dell’utensile/macchina in situazioni pericolose. Riparazioni Riparare l’elettroutensile / macchina solo presso le offi cine autorizzate, utilizzando solo ricambi originali. In tal modo verrà garantita la sicurezza di lavoro con l’elettroutensile.

PREDISPOSIZIONE AL FUNZIONAMENTO

ATTENZIONE! Tutti i passaggi elencati in questa sezione devono essere eseguiti con la spina staccata - la batteria deve essere scollegata dall’utensile! Istruzioni di sicurezza per caricamento della batteria Attenzione! Prima di iniziare il caricamento assicurarsi se i corpo dell’alimentatore, il cavo e la spina non siano rotti o danneggiati. È vietato usare il caricabatteria e l’alimentatore danneggiati o malfunzionanti. Per caricare la batteria è ammesso di usare solo il carica- batterie e l’alimentatore in dotazione. L’utilizzo di un altro tipo di alimentatore può provocare incendio o danneggiamento dello stru- mento. La ricarica della batteria può avvenire solo in locale chiuso, asciutto e protetto contro l’accesso di persone non autorizzate e soprattutto dei bambini. Non utilizzare la caricabatteria e l’alimentatore senza una costante supervisione di un adulto! Nel caso di dover lasciare il locale in cui avviene la ricarica, scollegare il caricabatteria dalla presa di corrente staccando il cavo di alimentazione dalla presa di corrente. Nel caso in cui dal caricabatteria fuoriesca l’odore di fumo, è necessario disconnettere immediatamente la spina del caricatore dalla presa di corrente! Il trapano avvitatore viene fornito con la batteria scarica pertanto prima di iniziare il lavoro è indispensabile caricarla seguendo la procedura sotto descritta utilizzando a tale scopo l’alimentatore e il caricabatteria in dotazio- ne. Le batterie tipo Li-ion (agli ioni di litio) non hanno “eff etto di memoria” il che permette di ricaricarle in ogni momento. Tuttavia, è consigliabile scaricare la batteria durante un funzionamento normale e quindi di ricaricare la sua piena capacità. Se a causa della natura del lavoro non è possibile adottare questo sistema, allora lo si dovrebbe fare almeno ogni qualche ciclo di lavoro. In ogni caso, è vietato scaricare le batterie portando gli elettrodi in cortocircuito dato che tale operazione provoca danni irreversibili! Non è consentito di verifi care lo stato di carica della batteria cortocircuitando gli elettrodi e verifi cando le scintille. Conservazione della batteria Per prolungare la durata della batteria occorre garantire le corrette condizioni di conservazione. La batteria dura per circa 500 cicli di “carico-scarico”. La batteria deve essere conservata a temperatura da 0 a 30 gradi centigradi, con l’umidità relativa pari al 50%. Per conservare la batteria per un periodo più lungo, è necessario caricarla fi no al 70% della sua capacità. In caso di una conservazione prolungata, è raccomandato di ricaricare periodicamente la batteria. Non portare ad una scarica eccessiva della batteria, poiché ciò riduce la sua vita e può causare danni irreversibili. Durante la conservazione della batteria esso si scaricherà gradualmente per l’eff etto della perdita di elettricità. Il processo di scarico spontaneo dipende dalla temperatura di conservazione: più la temperatura è elevata, più veloce è il processo. Nel caso di una conservazione impropria, si può avere una fuoriuscita di elettrolito. In caso di perdita, contenere il versamento con un neutralizzante; in caso di contatto dell’elettrolito con gli occhi, sciacquare con acqua ed immediatamente contattare un medico. Non utilizzare lo strumento con una batteria danneggiata. Nel caso di una totale scarica della batteria si deve portarla presso un punto specializzato in smaltimento di questo tipo di rifi uti. Trasporto delle batterie Le batterie ai ioni di litio, in conformità alle norme di legge, vanno trattate come materiali pericolosi. L’utente dell’utensile può trasportare l’utensile con la batteria oppure solo le batterie per terra. In tal caso non è necessario soddisfare gli altri requisiti. Nel caso di affi do del trasporto a terzi (ad esempio, spedizione via corriere) procedere secondo le disposizioni relative al trasporto di merci pericolose. Prima della spedizione, contattare la persona qualifi cata. È vietato trasportare le batterie danneggiate. Per la du- rata del trasporto sfi lare le batterie smontate dall’utensile, proteggere i contatti esposti, ad esempio. sigillando con il nastro isolante. Proteggere le batterie nella confezione in modo tale da bloccare il loro spostamento all’interno della confezione durante il trasporto. Inoltre, rispettare le norme nazionali sul trasporto di merci pericolose. Caricamento della batteria Togliere la batteria dallo strumento premendo entrambi i pulsanti del fermo della batteria. Collegare la spina del caricabatterie alla batteria (II). Inserire la spina del caricabatteria alla rete di alimentazione. Si illuminerà la spia rossa il che signifi ca che il processo di caricamento è gia terminato. Alla fi ne della carica la spia rossa si spegne facendo accendere la spia verde per segnalare alimentazione del caricabatteria. Scollegare la spina dell’alimentatore dalla presa di rete. Scollegare la spina del caricabatterie dalla batteria. Montaggio delle punte nel portautensili (III) Attenzione! A causa della presenza di un meccanismo a percussione usare le punte previste per funzionare con gli utensili a percussione con il momento di rotazione maggiore o uguale al momento di rotazione dell’utensile stesso. Attenzione! A causa della presenza di un meccanismo a percussione è vietato di montare le punte e utilizzarle per il lavoro. Se la75 ISTRUZIONI ORIGINALI

punta si blocca nel foro del meccanismo a percussione, cio’ può comportare la rottura della punta e in conseguenza può costituire una fonte delle lesioni. Attenzione! Il fi ssaggio deve essere eff ettuato con la batteria scollegata per consentire di evitare l’accensione accidentale dell’utensile. Il portautensile dell’avvitatore è stato progettato per l’uso di punte esagonali “lunghe” ed adattatori di lunghezza minima di 50 mm, dotati di una scanalatura la quale serve a bloccare la punta nel portautensili. È vietato utilizzare punte da lunghezza inferiore a 50 mm e tali che non sono sono state dotate di scanalatura. Tirare in avanti l’anello del portautensile e quindi infi lare la punta; lasciare l’anello il quale dovrebbe rimettersi nella posizione iniziale. Controllare se la punta è stata correttamente bloccata nel portautensili; se non è possibile tirarla fuori cio’ signifi ca che è stata bloccata in maniera corretta. Per smontare la punta procedere con le stesse operazioni in ordine inverso. Impostazione della direzione di rotazione (IV) Impostare l’interruttore nella posizione desiderata. Sull’interruttore è stata segnata con le frecce la direzione di movimento delle viti con la fi lettatura destrorsa più popolare. Nel caso di viti dotate di fi lettatura sinistrorsa, il movimento sarà opposto alla direzione indicata dalla freccia. Attività preliminari Prima di procedere con il funzionamento: Fissare il materiale trattato nella morsa oppure con dei morsetti. Utilizzare gli utensili idonei al lavoro da eff ettuare. Selezionare la punta adatta alla presa alla sede della vite. Utilizzare l’abbigliamento da lavoro ed i dispositivi di protezione degli occhi e dell’udito. Aff errare l’utensile con due mani (V). Posizionarsi in una maniera stabile e sicura. Attivare il dispositivo premendo con il dito l’interruttore elettrico. Attenzione! Se durante il funzionamento viene osservato qualche rumore improprio, odore di bruciato, disattivare l’utensile e sfi lare la batteria.

UTILIZZO DELL’UTENSILE

La profondità della pressione dell’interruttore determina la velocità ed il momento di rotazione. Non è possibile impostare la velo- cità oppure il momento di rotazione. Inserire la punta nella testa della vite oppure metterla sul dado e quindi attivare il dispositivo. Questo previene i danni ai al giunto o alla punta. Inoltre, ridurrà il rischio di lesioni. In caso di avvitamento delle viti in un supporto, si consiglia di eseguire un foro guida con un diametro uguale all’anima della vite. Ciò impedirà la distruzione del materiale durante l’avvitamento. Tuttavia, è sempre possibile avvitare anche senza un foro guida. Durante gli entrambi tipi di avvitamento, bisogna cominciare con piccola velocità ed eventualmente aumentarla nel corso del lavoro. Nel caso di collegamenti a vite, ad esempio avvitando le viti nei fori fi lettati o avvitando i dadi su mandrini fi lettati, i primi giri vanno eff ettuati aiutandosi con una mano, con la chiave oppure con un avvitatore manuale. Solo dopo aver verifi cato il corretto avvita- mento, è possibile procedere a lavorare con il tappo. Nel caso di avvitamento degli elementi fi lettati non si consiglia di esercitare troppa pressione sull’avvitatore. Questo può portare alla distruzione della fi lettatura. Solo dopo aver avvitato gli elementi, si avra’ l’accensione del meccanismo a percussione il che sarà segnalato da “urti” del mec- canismo di rotazione; in tale caso bisogna rilasciare l’interruttore e smettere di avvitare i componenti. La continuazione dell’avvi- tamento può comportare la distruzione di elementi di fi ssaggio Utilizzo di utensili ausiliari L’utensile non può essere usato come motore per gli accessori. Informazioni supplementari Quando si lavora non premere con eccessiva forza sul materiale lavorato e non eff ettuare movimenti bruschi per non danneggiare l’utensile ed il trapano. Lavorando prevedere delle soste regolari. Non permettere che l’utensile venga sovraccaricato - la temperatura delle superfi ci esterne non deve superare 60

Dopo il lavoro, disattivare il trapano, sfi lare la batteria e procedere con la manutenzione e revisione. Il valore totale dichiarato delle vibrazioni è stato misurato con il metodo standard e può essere utilizzato per paragonare gli utensili tra di loro. Il valore totale dichiarato delle vibrazioni può essere utilizzato per una valutazione preliminare dell’esposizione. Attenzione! L’emissione delle vibrazioni durante il funzionamento può discostare dal valore dichiarato, in funzione della modalità di utilizzo dell’utensile. Attenzione! Determinare i mezzi di sicurezza volti a proteggere l’operatore i quali sono basati sulla valutazione di esposizione76 ISTRUZIONI ORIGINALI

in normali condizioni di lavoro (compreso tutte le parti di ciclo di lavoro, per esempio quando l’utensile rimane fermo o quando funziona a vuoto o durante l’attivazione).

MANUTENZIONE E REVISIONI

ATTENZIONE! Prima della regolazione, manutenzione o manutenzione, scollegare l’utensile dalla presa di corrente. Al termine del lavoro è necessario verifi care lo stato tecnico degli strumenti eff ettuando ispezioni visive e valutando: il corpo e la maniglia, il cavo elettrico con spina e pressacavo, il funzionamento dell’interruttore elettrico, la pervietà dei fori di ventilazione, lo scintilla- mento delle spazzole, il rumore dei cuscinetti e degli ingranaggi, l’avviamento e uniformità di funzionamento. Durante la garanzia l’utente non può aggiungere altri elettroutensili e nemmeno sostituire sottogruppi o componenti, dato che tale comportamento comporta la perdita della garanzia. Tutti i malfunzionamenti osservati alla revisione o durante il lavoro, sono un segnale per procedere con la riparazione presso un punto di assistenza. Dopo aver terminato il lavoro, pulire la cassa, i fori di ventilazione, gli interruttori, le maniglie supplementari ed i coperchi per esempio con il fl usso d’aria (ad una pressione non superiore a 0,3 MPa), con il pennello oppure con un panno asciutto senza usare prodotti chimici o detergenti. Pulire gli utensili e i portautensili con un panno pulito ed asciutto.77 OORSPRONKELIJKE INSTRUCTIES
