ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ YT-09546 Yato

GR ΠΝΕΥΜΑΤΙΚΟ ΚΛΕΙΔΓ

BG ПНЕВМАТИЧЕН УДАРЕН ГАЙКОВЕРТ

PT CHAVE DE IMPACTO PNEUMATICA

HR PNEUMATSKI KLJUČ

AR وجمع تأثير هOUAI

YT-09546

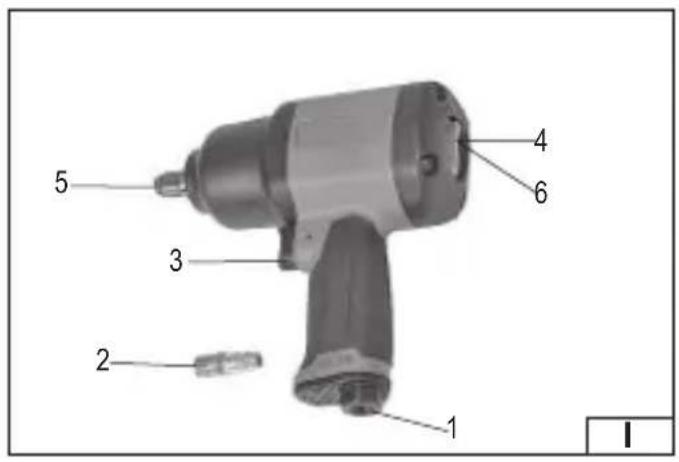

1 2 3 4 5 6

1. είσοδος αέρα
2. σύνδεση εισόδου αέρα
3. σκανδάλη
4. διακόπτης κατεύθυνσης περιστροφής
5. πείρος εμπλοκής
6. ρύθμιση πίεσης
7. εργαλείο
8. υποδοχή σωλήνα
9. ελαστικός σωλήνας
10. σύνδεση σωλήνα
11. λιπαντική διάταξη
12. μειωτήρας
13. φίλτρο
14. αεροσυμπιεστής

BG

Διαβάστε τις οδηγίες χρήσης

Χρησιμοποιήστε τα γυαλιά προστασίας

Χρησιμοποιήστε τις ωτασπίδες

Κατεύθυνση περιστροφής

Посока на въртене

Sentido de rotação

Smjer obrtaja

OIL DAILY ↓

Σημείο εφαρμογής λαδιού

Το πνευματικό κλειδί είναι ένα εργαλείο που τροφοδοτείται από ρεύμα πεπιεσμένου αέρα κάτω από τη σωστή πίεση. Με τη βοήθεια κλειδιών υποδοχής που τοποθετούνται πάνω στον πείρο εμπλοκής, είναι δυνατόν να βιδώνετε και να ξεβιδώνετε βίδες, ειδικά όταν απαιτείται υψηλή ροπή. Η κατάλληλη, αξιόπιστη και ασφαλής λειτουργία του εργαλείου εξαρτάται από την κατάλληλη χρήση του, γι' αυτό:

Πριν ξεκινήσετε να χρησιμοποιείτε το εργαλείο, πρέπει να διαβάσετε όλες τις οδηγίες χρήσης και να τις φυλάξετε.

Ο προμηθευτής δεν φέρει καμία ευθύνη για τυχόν ζημιές ή τραυματισμούς που προκύπτουν από τη χρήση του εργαλείου σε αντίθεση με την προβλεπόμενη χρήση του, τη μη συμμόρφωση με τους κανονισμούς ασφαλείας και τις οδηγίες του παρόντος εγχειριδίου. Η χρήση του εργαλείου σε αντίθεση με την προοριζόμενη χρήση του έχει επίσης ως αποτέλεσμα την απώλεια των δικαιωμάτων του χρήστη για την εγγύηση, καθώς και λόγω μη συμμόρφωσης με τη σύμβαση.

ΕΞΟΠΛΙΣΜΟΣ

Το κλειδί είναι εφοδιασμένο με σύνδεσμο που επιτρέπει τη σύνδεσή του με το πνευματικό σύστημα.

TEXNIKA ΣΤΟΙΧΕΙΑ

Παράμετρος Μονάδα μέτρησης Τιμή
Κωδικός καταλόγου YT-09546
Μήκος [mm] 195
Βάρος [kg] 2,2
Διάμετρος σύνδεσης αέρα (PT)	[mm / ”]	6,3 / 1/4
Διάμετρος του σωλήνα εισαγωγής αέρα (εσωτερική)	[mm / ”]	10 / 3/8
Στροφές	[min-1]	7400
Μέγιστη ροπή	[Nm]	1800
Μέγεθος πείρου εμπλοκής	[mm / ”]	12,7 / 1/2
Μέγιστη πίεση λειτουργίας	[MPa]	0,63
Απαιτούμενη ροή αέρα (με 6,3 bar)	[l/min]	255
Ηχητική πίεση L_pA ± K (ISO 15744)	[dB(A)] 92 ± 3,0
Ηχητική ισχύς L_wA ± K (ISO 15744)	[dB(A)]	103 ± 3,0
Δονήσεις a_H ± K (ISO 28927-2)	[m/s2] 5,47 ± 1,5

ΓΕΝΙΚΟΙ ΟΡΟΙ ΑΣΦΑΛΕΙΑΣ

ΠΡΟΣΟΧΗ! Κατά εργασία με το πνευματικό εργαλείο προτείνεται πάντα να παρακολουθήσετε τους βασικούς κανόνες ασφαλείας εργασίας συμπεριλαμβανομένων των παρακάτω, με σκοπό τη μείωσης κινδύνου πυρκαγιάς, ηλεκτροπληξίας και να αποφύγετε τραυματισμούς.

Πριν να αρχίσετε να χρησιμοποιείτε το παρόν εργαλείο πρέπει να διαβάσετε όλες τις οδηγίες χρήσης και να τις διατηρήσετε.

Προσοχή! Διαβάστε όλες τις παρακάτω οδηγίες. Η μη τήρηση τους μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή τραυματισμό. Η έννοια «πνευματικό εργαλείο» που χρησιμοποιείται στις οδηγίες χρήσης αφορά

GR

óla ta εργαλεία που τροφοδοτούνται με ροή συμπιεσμένου αέρα υπό κατάλληλη πίεση.

ΤΗΡΗΣΤΕ ΤΙΣ ΠΑΡΑΚΑΤΩ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

Γενικοί όροι ασφαλείας

Πριν να αρχίσετε την εγκατάσταση, την εργασία, την επισκευή, τη συντήρηση και την αντικατάσταση αξεσουάρ ή σε περίπτωση εργασίας δίπλα στο εργαλείο αέρος, λόγω πολλών κινδύνων, πρέπει να διαβάσετε και να κατανοήσετε τις οδηγίες ασφάλειας. Το να μην εκτελέσετε τις παραπάνω ενέργειες μπορεί να προκαλέσει σοβαρούς τραυματισμούς. Η εγκατάσταση, η ρύθμιση και η συναρμολόγηση των πνευματικών εργαλείων μπορεί να εκτελείται μόνο από εξειδικευμένο και εκπαιδευμένο προσωπικό. Μην τροποποιείτε το πνευματικό εργαλείο. Οι τροποποιήσεις μπορούν να μειώσουν την απόδοση και το επίπεδο ασφαλείας καθώς και να αυξήσουν τον κίνδυνο για τον χειριστή του εργαλείου. Μην απορρίψετε τις οδηγίες χρήσης, γιατί πρέπει να τις μεταδώσετε στο χειριστή του εργαλείου. Μην χρησιμοποιήσετε το πνευματικό εργαλείο αν έχει υπέστη ζημιά. Πρέπει να εκτελείτε περιοδικές επιθεωρήσεις για ορατότητα των στοιχείων που απαιτούνται από το πρότυπο ISO 11148. Ο εργοδότης / χρήστης πρέπει να επικοινωνήσετε με τον κατασκευαστή με σκοπό την αντικατάσταση της ονομαστικής πινακίδας κάθε φορά όπου αρμόζει.

Κίνδυνοι σχετικά με τα απορριπτόμενα κομμάτια.

Χάλασμα του υπό κατεργασία αντικειμένου ή του αξεσουάρ ή ακόμη του εργαλείου μπορεί να προκαλέσει την απόρριψή του. Πάντα πρέπει να χρησιμοποιείτε την προστασία ματιών ανθεκτική στις κρούσεις. Ο βαθμός προστασίας πρέπει να προσαρμοστεί στην εργασία που εκτελείτε. Πρέπει να επιβεβαιωθείτε ότι το αντικείμενο υπό κατεργασία είναι ασφαλώς συναρμολογημένο.

Απειλές που σχετίζονται με την εμπλοκή

'Ενας κίνδυνος εμπλοκής μπορεί να προκαλέσει πνιγμό, γδάρσιμο και / ή τραυματισμό εάν τα χαλαρά ρούχα, τα κοσμήματα, τα μαλλιά ή τα γάντια δεν φυλάσσονται μακριά από εργαλεία ή αξεσουάρ. Τα γάντια μπορεί να μπερδευτούν από τον περιστρεφόμενο πείρο εμπλοκής και μπορεί να προκαλέσουν κόψιμο ή θραύση δακτύλων. Γάντια που καλύππονται με καουτσούκ ή γάντια ενισχυμένα με μέταλλο μπορούν εύκολα να μπλεγτούν στα εξαρτήματα που είναι εγκατεστημένα στον πείρο εμπλοκής εργαλείων. Μη φοράτε χαλαρά γάντια ή γάντια με κομμένα ή φθαρμένα δάχτυλα. Ποτέ μην κρατάτε τον πείρο εμπλοκής, την υποδοχή ή την επέκταση του. Κρατήστε τα χέρια σας μακριά από την περιστροφή των πείρων εμπλοκής.

Κίνδυνοι που σχετίζονται με την εργασία

Χρήση του εργαλείου μπορεί να εκθέσετε τα χέρια του χειριστή στους κινδύνους όπως: σύνθλιψη, κρούση, κοπή, τριβή και ζέστη. Πρέπει να φοράτε κατάλληλα γάντια για προστασία χεριών. Ο χειριστής της συσκευής και το προσωπικό συντήρησης πρέπει να είναι φυσικά ικανοί να καταφέρουν ποσότητα, βάρος και ισχύ του εργαλείου. Κρατήστε το εργαλείο σωστά. Να είστε έτοιμοι να αντισταθείτε στις κανονικές ή μη αναμενόμενες κινήσεις και να έχετε και τα δύο χέρια διαθέσιμα. Σε περιπτώσεις όπου απαιτούνται παράγοντες απορρόφησης ροπής, συνιστάται να χρησιμοποιείται βραχίονας στήριξης όπου είναι δυνατόν. Ωστόσο, αν αυτό δεν είναι δυνατό, συνιστάται να χρησιμοποιείτε τις πλευρικές λαβές για ευθεία εργαλεία και εργαλεία με λαβή πιστόλι. Απαιτείται η χρήση ράβδων αντίδρασης για γωνιακά κατσαβίδια. Σε κάθε περίπτωση, συνιστάται η χρήση παραγόντων που απορροφούν τη ροπή της αντίδρασης παραπάνω: 4 Nm για ευθύγραμμα εργαλεία, 10 Nm για εργαλεία με λαβή πιστόλι, 60 Nm για γωνιακά κατσαβίδια. Απελευθερώστε την πίεση στη διάταξη εκκίνησης και διακοπής σε περίπτωση διακοπής ρεύματος. Χρησιμοποιήστε μόνο τα λιπαντικά που προτείνονται από τον κατασκευαστή. Τα δάχτυλα μπορούν να θρυμματιστούν σε κατσαβίδια με ανοιχτές λαβές. Μην χρησιμοποιείτε εργαλεία σε κλειστούς χώρους και αποφεύγετε να συνθλίβετε τα χέρια σας ανάμεσα στο εργαλείο και το αντικείμενο εργασίας, ειδικά όταν ξεβιδώνετε.

Κίνδυνοι σχετικά με επαναλαμβανόμενες κινήσεις

Όταν χρησιμοποιείται το πνευματικό εργαλείο για εργασία που βασίζεται στην επανάληψη κινήσεων, ο χειρι-

GR

στής εκθέτεται στην δυσφορία χεριών, μπράτσων, ώμων, αυχένα και άλλων μελών του σώματος. Κατά τη χρήση ενός πνευματικού εργαλείου, ο χειριστής πρέπει να υιοθετεί μια άνετη στάση που να διασφαλίζει τη σωστή θέση ποδιών και να αποφύγει παράξενες στάσεις ή θέσεις που δεν διασφαλίζουν την ισορροπία του σώματος. Ο χειριστής πρέπει να αλλάξει στάση κατά τη διάρκεια μακράς εργασίας, αυτό θα βοηθήσει στην αποφυγή δυσφορίας και κόπωσης. Εάν ο χειριστής εμφανίσει συμπτώματα όπως: συνεχής ή επαναλαμβανόμενη δυσφορία, πόνος, παλμικός πόνος, μούδιασμα, αιμωδία, κάψιμο ή δυσκαμψία, δεν πρέπει να τα αγνοήσει, θα πρέπει να το δηλώσει στον εργοδότη και να συμβουλευτεί έναν γιατρό.

Κίνδυνοι που προκαλούνται από αξεσουάρ

Αποσυνδέστε το εργαλείο εισαγωγής από την πηγή παροχής ενέργειας πριν από την αντικατάσταση της διάταξης ή του αξεσουάρ. Μην αγγίζετε τις υποδοχές και τα εξαρτήματα κατά τη λειτουργία του εργαλείου, καθώς αυξάνεται ο κίνδυνος τραυματισμού, εγκαυμάτων ή τραυματισμών λόγω δονήσεων. Εφαρμόστε τα αξεσουάρ και τα αναλώσιμα υλικά μόνο σε μεγέθη και σε τύπους ου προτείνονται από τον κατασκευαστή. Χρησιμοποιείτε μόνο κρουστικές υποδοχές σε καλή κατάσταση, κακή κατάσταση ή μη κρουστικές υποδοχές που χρησιμοποιούνται σε εργαλεία κρούσης μπορεί να υποχωρήσουν και να γίνουν σφαίρα.

Κίνδυνοι σχετικά με τον τόπο εργασίας

Ολισθήσει, παραπατήματα και πτώσεις είναι κύριες αιτίες ατυχημάτων. Αποφύγετε γλιστερές επιφάνειες που προκαλούνται από χρήση τους εργαλείου καθώς και τους κινδύνους παραπατήματος που προκύπτει από εγκατάσταση του αέρα. Χειρίζεστε προσεκτικά σε ένα άγνωστο περιβάλλον. Μπορούν να υπάρξουν κρυπτοί κίνδυνοι όπως ηλεκτρική ενέργεια ή άλλοι που προκύπτουν από τη χρήση. Το πνευματικό εργαλείο δεν προορίζεται για χρήση στις ζώνες όπου υπάρχει κίνδυνος έκρηξης και δεν χωρίζεται από την επαφή με την ηλεκτρική ενέργεια. Επιβεβαιωθείτε ότι δεν υπάρχουν ηλεκτρικά καλώδια, σωλήνες αερίου που μπορούν να αποτελέσουν τον κίνδυνο σε περίπτωση χαλάσματος κατά χρήση ου εργαλείου.

Κίνδυνοι σχετικά με ατμούς και σκόνες

Η σκόνη καὶ οι ατμοί που δημιουργούνται κατά χρήση του πνευματικού εργαλείου μπορούν να προκαλέσουν κακή κατάσταση υγεία (παραδείγματος χάριν κάρκινο, συγγενείς ανωμαλίες, άσθμα και/η δερματίτιδα), απαι- τούνται: αξιολόγηση κινδύνου και εφαρμογή κατάλληλο μέτρων ελέγχου σχετικά με αυτούς του κινδύνους. Η αξιολόγηση κινδύνου πρέπει να περιέχει επίδραση της σκόνης που δημιουργείται κατά χρήση της συσκευής και δυνατότητα ανέγερσης της ήδη υπάρχουσας σκόνης. Η είσοδος αέρα πρέπει να κατευθύνεται, ώστε να μειωθεί η ανέγερση της σκόνης σε ένα περιβάλλον με σκόνη. Όπου δημιουργούνται οι ατμοί και η σκόνη η προτεραιότητα είναι έλεγχός τους στην πηγή εκπομπής τους. Όλες οι ενωμένες λειτουργίες ο εξοπλισμός συγκέντρωσης, εκχύλισης ή μείωσης της σκόνης ή καπνού πρέπει να χρησιμοποιούνται κατάλληλα και να συ- ντηρούνται σύμφωνα με τις συστάσεις του κατασκευαστή. Χρησιμοποιείτε τα μέσα προστασίας της αναπνοής σύμφωνα με τις οδηγίες χρήσης του εργοδότη και σύμφωνα με τις απαιτήσεις της υγιεινής και της ασφαλείας.

Κίνδυνος θορύβου

Η έκθεση σε υψηλά επίπεδα θορύβου μπορεί να προκαλέσει μόνιμη και μη αναστρέψιμη απώλεια ακοής και άλλα προβλήματα όπως εμβοές (κουδούνισμα, βουητό, σφύριγμα ή βούισμα στα αυτιά). Αναγκαία είναι η αξιολόγηση του κινδύνου και εφαρμογή κατάλληλων μέτρων ελέγχου σχετικά με αυτούς του κινδύνους. Κατάλληλοι έλεγχοι με σκοπό τη μείωση του κινδύνου μπορούν να περιλαμβάνουν τις ενέργειες όπως: μονωτικά υλικά που προστατεύουν από «ήχους» του αντικειμένου υπό κατεργασία. Χρησιμοποιείτε τα μέσα προστασίας ακοής σύμφωνα με τις οδηγίες χρήσης του εργοδότη και σύμφωνα με τις απαιτήσεις της υγιεινής και της ασφαλείας. Ο χειρισμός και η συντήρηση του πνευματικού εργαλείου πρέπει να εκτελούνται σύμφωνα με τις συστάσεις των οδηγιών χρήσης, έτσι μπορείτε να αποφύγετε ανεπιθύμητη αύξηση θορύβου. Αν το πνευματικό εργαλείο κατέχει έναν σιγαστήρα, πάντα πρέπει να βεβαιωθείτε ότι αυτός είναι κατάλληλα συναρμολογημένος κατά χρήση του εργαλείου. Επιλέξτε, συντηρήστε και ανταλλάξετε μεταχειρισμένα εργαλεία σύμφωνε μα τους κανόνες των οδηγιών χρήσης. Αυτό επιτρέπει να αποφύγετε ανεπιθύμητο θόρυβο.

GR

Κίνδυνος δονήσεων

Η έκθεση στις δονήσεις μπορεί να προκαλέσει μόνιμες βλάβες νευρών και κυκλοφορίας αίματος στα χέρια και ώμων. Κρατήστε τα χέρια μακριά από τις υποδοχές των κατσαβιδιών. Πρέπει να φοράτε παχύ ρουχισμό κατά την εργασία σε χαμηλές θερμοκρασίες και να διατηρείτε τα χέρια σας ζεστά και στεγνά. Αν εμφανιστεί αιμωδία, μούδιασμα, πόνος ή λεύκανση δέρματος στα δάχτυλα και στα χέρια, σταματήστε να χρησιμοποιείτε το πνευματικό εργαλείο και στη συνέχεια να ενημερώσετε τον εργοδότη και να συμβουλευτείτε με τον εργοδότη. Ο χειρισμός και η συντήρηση του πνευματικού εργαλείου πρέπει να εκτελεστούν σύμφωνα με τις συστάσεις των οδηγιών χρήσης, έτσι μπορείτε να αποφύγετε ανεπιθύμητη αύξηση δονήσεων. Μην χρησιμοποιείτε φθαρμένα ή εσφαλμένα τοποθετημένα εξαρτήματα, καθώς αυτό μπορεί να προκαλέσει σημαντική αύξηση του επίπεδου των κραδασμών. Επιλέξτε, συντηρήστε και ανταλλάξετε μεταχειρισμένα εργαλεία σύμφωνε μα τους κανόνες των οδηγιών χρήσης. Με τον τρόπο αυτό αποφεύγεται η περιττή αύξηση του επίπεδου των κραδασμών. Όπου είναι δυνατόν, πρέπει να χρησιμοποιείται μια προστατευτική εγκατάσταση. Εάν είναι δυνατόν, στηρίξτε το βάρος του εργαλείου σε ένα στήριγμα, έναν εντατήρα ή ισοδύναμο στήριγμα. Κρατήστε το εργαλείο με ελαφρύ, αλλά σίγουρο πιάσιμο λαμβάνοντας υπόψη τις απαιτούμενες δυνάμεις αντίδρασης, γιατί ο κίνδυνος που προέρχεται από τις δονήσεις είναι κανονικά μεγαλύτερος όταν η ισχύς του πιασίματος είναι μεγαλύτερη.

Πρόσθετες οδηγίες ασφαλείας που αφορούν τα πνευματικά εργαλεία

Ο αέρας υπό πίεση μπορεί να προκαλέσει σοβαρά τραύματα:

- διακόπτετε πάντα την παροχή αέρα, αδειάζετε τον εύκαμπτο σωλήνα πίεσης αέρα και αποσυνδέετε το εργαλείο από την παροχή αέρα όταν: δεν χρησιμοποιείται, πριν αλλάξετε αξεσουάρ ή πραγματοποιήσετε επισκευές - μην κατευθύνετε ποτέ τον αέρα στον εαυτό σας ή σε κανέναν άλλο.

Κρούση με το σωλήνα μπορεί να προκαλέσει σοβαρούς τραυματισμούς. Ελέγχετε πάντα για χαλασμένους ή χαλαρούς σωλήνες και εξαρτήματα. Πρέπει να κατευθύνετε τον κρύο αέρα μακριά από τα χέρια. Μην χρησιμοποιείτε τον ταχυσύνδεσμο στην είσοδο του εργαλείου κρούσης ή του εργαλείου υδραυλικού-αέρος. Χρησιμοποιήστε συνδέσμους με σπείρωμα από σκληρυμένο χάλυβα (ἡ υλικό παρόμοιας αντοχής). Κάθε φορά που χρησιμοποιούνται βιδωτές συνδέσεις γενικής χρήσης (συνδέσεις τύπου σιαγόνας) πρέπει να χρησιμοποιούνται πείροι προστασίας και οι συνδετήρες ασφαλείας με σκοπό αποφυγή βλάβης σύνδεσης μεταξύ των σωλήνων και μεταξύ του σωλήνα και του εργαλείου. Μην υπερβαίνετε τη μέγιστη πίεση αέρα που δηλώνεται για το εργαλείο. Η πίεση του αέρα είναι κρίσιμη για την ασφάλεια και επηρεάζει την απόδοση σε συστήματα με ρυθμιζόμενη ροπή στρέψης και εργαλεία συνεχούς περιστροφής. Σε αυτή την περίπτωση, πρέπει να τηρούνται οι απαιτήσεις μήκους και διαμέτρου των εύκαμπτων σωλήνων. Ποτέ μην μεταφέρετε το εργαλείο από τον εύκαμπτο σωλήνα.

ΟΡΟΙ ΛΕΙΤΟΥΡΓΙΑΣ

Πρέπει να επιβεβαιωθείτε ότι η πηγή αέρα επιτρέπει να δημιουργήσετε κατάλληλη πίεση εργασίας και να διασφαλίσετε την απαιτούμενη ροή αέρα. Σε περίπτωση πάρα πολύ υψηλής πίεσης του αέρα τροφοδότησης, πρέπει να εφαρμόσετε τον μειωτή μαζί με τη βαλβίδα ασφαλείας. Το πνευματικό εργαλείο πρέπει να τροφοδοτείται μέσα από το σύστημα φίλτρου και λίπανσης. Έτσι διασφαλίζετε ταυτόχρονα την καθαρότητα και την ύγρανση αέρα με το λάδι. Η κατάσταση του φίλτρου και του λιπαντικού πρέπει να ελέγχεται πριν από κάθε χρήση και, εάν είναι απαραίτητο, να καθαρίζεται το φίλτρο ή να συμπληρώνεται το λάδι στο σύστημα λίπανσης. Αυτό θα εξασφαλίσει τη σωστή χρήση του εργαλείου και θα επεκτείνει τη διάρκεια ζωής του.

Σε περίπτωση χρήσης πρόσθετων λαβών ή τριπόδων υποστήριξης, πρέπει να επιβεβαιωθείτε ότι το εργαλείο στερεώθηκε κατάλληλα.

Υιοθετήστε μια κατάλληλη στάση για να εξουδετερώσετε την κανονική ή απροσδόκητη κίνηση του εργαλείου που προκαλείται από ροπή στρέψης.

Τα κλειδιά υποδοχής και άλλα εργαλεία εισαγωγής πρέπει να είναι κατάλληλα για εργασία με πνευματικά εργαλεία. Τα προσαρτώμενα εργαλεία που τοποθετούνται πρέπει να είναι αποτελεσματικά, καθαρά και άθικτα και το μέγεθός τους να προσαρμόζεται στο μέγεθος του πείρου εμπλοκής. Απαγορεύεται η τροποποίηση των υποδοχών των κλειδιών ή του πείρου εμπλοκής.

GR

ΧΡΗΣΗ ΕΡΓΑΛΕΙΟΥ

Πριν από κάθε χρήση του εργαλείου πρέπει να επιβεβαιωθείτε ότι κανένα εξάρτημα του συστήματος συμπεπιεσμένου αέρα δεν έχει καταστραφεί. Αν παρατηρήσετε τυχόν ζημιά, αντικαταστήστε το εξάρτημα του συστήματος αμέσως με ένα καινούργιο..

Πριν από κάθε χρήση του πνευματικού συστήματος, στεγνώνετε τη συμπυκνωμένη υγρασία μέσα στο εργαλείο, τον συμπιεστή και τους σωλήνες.

Σύνδεση του εργαλείου στο πνευματικό σύστημα

Η εικόνα παρουσιάζει τον συνιστώμενο τρόπο σύνδεσης του εργαλείου στο πνευματικό σύστημα. Ο παρουσιασμένος τρόπος διασφαλίζει την πιο αποδοτική χρήση του εργαλείου καθώς και παρατείνει τη ζωή του.

Πάρτε κάποιες σταγόνες του λαδιού με ιξώδες SAE 10 στην είσοδο αέρα.

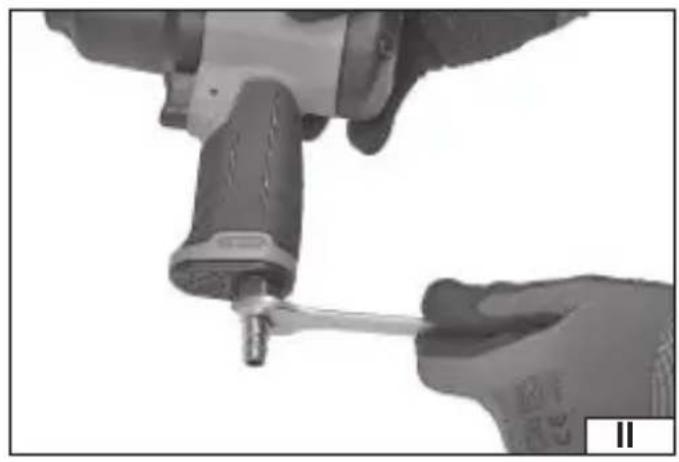

Στο σπείρωμα της εισόδου αέρα σταθερά και σίγουρα βιδώστε κατάλληλη μύτη που επιτρέπει σύνδεση του σωλήνα εισαγωγής αέρα (II).

Στον πείρο εμπλοκής του εργαλείου συναρμολογήστε το κατάλληλο άκρο (IV). Για την εργασία με πνευματικά εργαλεία, χρησιμοποιείτε μόνο εξοπλισμό προσαρμοσμένο για να εργάζεστε με εργαλεία κρούσης.

Συνδέστε το εργαλείο στο σύστημα αέρος χρησιμοποιώντας έναν εύκαμπτο σωλήνα με εσωτερική διάμετρο που καθορίζεται στον πίνακα τεχνικών δεδομένων (III). Επιβεβαιωθείτε ότι η ανθεκτικότητα του σωλήνα είναι τουλάχιστον 1,38 MPa.

Ρυθμίστε την κατάλληλη φορά περιστροφών (V). Η κατεύθυνση περιστροφών του πείρου εμπλοκής υποδεικνύεται από ένα βέλος. Το γράμμα υποδεικνύει την κατεύθυνση κίνησης του κοχλία με δεξιόστροφο σπείρωμα. F - σύσφιξη, R - χαλάρωση.

Εάν το εργαλείο διαθέτει ρυθμιζόμενη έξοδο αέρα, θα πρέπει να ρυθμιστεί έτσι ώστε να κατευθύνεται όσο το δυνα- τόν πιο μακριά από τα χέρια και το σώμα του χειριστή και των άλλων ατόμων που βρίσκονται στο χώρο εργασίας.

Ρυθμίστε την πίεση (ροπή). Εάν η ρύθμιση της πίεσης δεν είναι δυνατή στο εργαλείο, θα πρέπει να πραγμα- τοποιείται στον μειωτήρα στο σύστημα παροχής πεπιεσμένου αέρα του εργαλείου.

Ενεργοποιήστε το εργαλείο για κάποια δευτερόλεπτα επιβεβαιωμένοι ότι δεν υπάρχουν ύποπποι ήχοι ή δονήσεις.

Λειτουργία με κλειδιά κρούσης

Πριν αρχίσετε να βιδώνετε μια βίδα ή ένα περικόχλιο με ένα κλειδί, βιδώστε με το χέρι τη βίδα ή το περικόχλιο πάνω στο σπείρωμα (τουλάχιστον δύο στροφές). Βεβαιωθείτε ότι το μέγεθος του κλειδιού έχει επιλεγεί σωστά για να βιδώσετε ή να σφίξετε το στοιχείο. Η εσφαλμένη επιλογή μεγέθους μπορεί να προκαλέσει ζημιά στο κλειδί και στο περικόχλιο ή τη βίδα.

Ξεβίδωμα και σφίξιμο

Ρυθμίστε την πίεση στο πνευματικό σύστημα έτσι ώστε να μην υπερβαίνει τη μέγιστη τιμή για το συγκεκριμένο εργαλείο. Ρυθμίστε τη σωστή κατεύθυνση περιστροφών του εργαλείου και τη σωστή ροπή. Τοποθετήστε ένα κατάλληλο κλειδί στον πείρο του εργαλείου. Συνδέστε το κλειδί στο πνευματικό σύστημα. Τοποθετήστε το κλειδί με την εγκαταστημένη υποδοχή στο στοιχείο για να ξεβιδωθεί ή να βιδωθεί. Σταδιακά πατάτε τη σκανδάλη του εργαλείου. Μετά την εργασία, αποσυναρμολογήστε το πνευματικό σύστημα και συντηρήστε το εργαλείο.

ΣΥΝΤΗΡΗΣΗ

Ποτέ μην χρησιμοποιήσετε βενζίνη, διαλυτικό ή άλλο εύφλεκτο υγρό για καθαρισμό. Οι ατμοί μπορούν να αναφλεχτούν προκαλών μια έκρηξη του εργαλείου και σοβαρά τραύματα.

Τα διαλυτικά χρησιμοποιημένα για καθαρισμό της λαβής εργαλείου/διάταξη και του κορμού μπορούν να μαλακώσουν στεγανοποιήσεις. Στεγνώστε ακριβώς το εργαλείο πριν από εργασία.

Σε περίπτωση που παρατηρήσετε οποιαδήποτε ακατάλληλη λειτουργία του εργαλείου, πρέπει να το αποσυνδέσετε άμεσα από το πνευματικό σύστημα.

GR

Όλα τα εξαρτήματα του πνευματικού συστήματος πρέπει να προστατευτούν από ακαθαρσία. Ακαθαρσίες που διαπεράσουν στο πνευματικό σύστημα μπορεί να καταστρέψουν το εργαλείο και άλλα εξαρτήματα του πνευματικού συστήματος.

Συντήρηση εργαλείου πριν από κάθε χρήση του

Αποσυνδέστε το εργαλείο από το πνευματικό σύστημα

Πριν από κάθε χρήση εισαγάγετε μικρό ποσό συντηρητικού υγρού (π.χ. WD-40) μέσα από την είσοδο αέρα. Συνδέστε το εργαλείο στο πνευματικό σύστημα και ενεργοποιήστε το για περίπου 30 δευτερόλεπτα. Έτσι το συντηρητικό υγρό θα διανεμηθεί μέσα στο εργαλείο και να το καθαρίσει.

Αποσύνδέστε ξανά το εργαλείο από το πνευματικό σύστημα.

Χύστε μικρό ποσό του λαδιού SAE 10 μέσα στο εργαλείο μέσα από το άνοιγμα εισόδου αέρα και τα ανοίγματα προορισμένα για αυτό το σκοπό. Συνίσταται η χρήση του λαδιού SAE 10 που προορίζεται για συντήρηση των πνευματικών εργαλείων. Συνδέστε το εργαλείο και ενεργοποιήστε το για λίγο.

Προσοχή! Το WD-40 δεν επιτρέπεται να χρησιμοποιηθεί ως κύριο λάδι λίπανσης.

Σκουπίστε υπερβολικό λάδι που βγήκε μέσα από τα ανοίγματα εξόδου. Το λάδι που αφήνετε μπορεί να χαλάσει στεγανοποιήσεις του εργαλείου.

Άλλες ενέργειες συντήρησης

Πριν από κάθε χρήση πρέπει να ελέγξετε αν στο εργαλείο ορατά είναι κάποια ίχνη βλαβών. Αποκομιστές, λαβές εργαλείου/διάταξης και άτρακτοι πρέπει να είναι καθαροί.

Κάθε 6 μήνες ή μετά από 100 ώρες λειτουργίας πρέπει να παραδώσετε το εργαλείο στην επιθεώρηση από εξειδικευμένο προσωπικό σε ένα συνεργείο. Άν το εργαλείο χρησιμοποιήθηκε χωρίς το συνιστώμενο σύστημα εισαγωγής αέρα, πρέπει να αυξήσετε τη συχνότητα των επιθεωρήσεών του.

Εξάλειψη δυσλειτουργιών

Πρέπει να σταματήσετε να χρησιμοποιείτε το εργαλείο άμεσα μετά την παρατήρηση οποιασδήποτε βλάβης. Εργασία με ανίκανο εργαλείο μπορεί να προκαλέσει τραύματα. Όλες οι επισκευές ή ανταλλαγές εξαρτημάτων του εργαλείου πρέπει να εκτελεστούν από εξειδικευμένο προσωπικό στο εξειδικευμένο συνεργείο.

Δυσλειτουργία Πιθανές λύσεις
Το εργαλείο έχει πάρα πολύ χαμηλές περιστροφές ή δεν ενεργοποιείται.	Χύστε λίγο ποσό του WD-40 μέσα από το άνοιγμα εισόδου αέρα/. Ενεργοποιήστε το εργαλείο για κάποια δευτερόλεπτα. Τα πτερύγια μπορούν να είναι συγκολλημένα στον πτερωτή.Ενεργοποιήστε το εργαλείο για περίπου 30 δευτερόλεπτα. Λιπάνετε το εργαλείο με μικρό ποσό λάδι. Προσοχή! Υπερβολικό λάδι μπορεί να προκαλέσει μείωση ισχύς του εργαλείου. Σε αυτή την περίπτωση πρέπει αν καθαρίσετε τον κινητήριο μηχανισμό.
Το εργαλείο ενεργοποιείται και στη συνέχεια επιβραδύνει.	Ο συμπιεστής δεν διασφαλίζει κατάλληλη ροή αέρα. Το εργαλείο ενεργοποιείται με τον αέρα που συγκεντρώνεται στη δεξαμενή συμπιεστή. Κατά άδειασμα της δεξαμενή ο συμπιεστής δεν προλαβαίνει να συμπληρώσει τον αέρα. Πρέπει αν συνδέσετε το εργαλείο σε ένα αποδοτικό συμπιεστή.
Ανεπαρκής ισχύς	Επιβεβαιωθείτε ότι οι εύκαμπτοι σωλήνες έχουν την εσωτερική διάμετρο τουλάχιστον αυτή που ορίζεται στον πίνακα στο σημείο 3. Ελέγξτε τη ρύθμιση της πίεσης αν είναι προγραμματισμένη στη μέγιστη τιμή. Ελέγξτε αν το εργαλείο είναι με κατάλληλο τρόπο καθαρισμένο και λιπασμένο. Σε περίπτωση που δεν έχετε αποτελέσματα, παραδώστε το εργαλείο στην επισκευή.

Αφού ολοκληρώσετε την εργασία πρέπει να καθαρίσετε το περίβλημα, τις σχισμές εξαερισμού, τους διακόπτες, την πρόσθετη λαβή και τα προστατευτικά π.χ. με ροή συμπιεσμένου αέρα (με πίεση όχι μεγαλύτερη από 0,3 MPa), με μια βούρτσα ή ένα στεγνό ύφασμα χωρίς χημικά παρασκευάσματα ή απορρυπαντικά. Σκουπίστε το εργαλείο και τη λαβή με στεγνό, καθαρό ύφασμα.

GR

Τα μεταχειρισμένα εργαλεία είναι δευτερογενή υλικά - δεν επιτρέπτεται να τα απορρίπτετε στους κάδους για οικιακά απόβλητα γιατί περιέχουν τις ουσίες επικίνδυνες για την ανθρωπινή υγεία και το περιβάλλον! Παρακαλούμε να συμβάλετε αποτελεσματικά στην αποτελεσματική χρησιμοποίηση των πόρων και την προστασία του φυσικού περιβάλλοντος μεταδίδοντας το μεταχειρισμένο εργαλείο στον τόπο διάθεσης μεταχειρισμένων συσκευών. Για να μειωθεί η διάθεση των αποβλήτων, απαραίτητη είναι η επαναχρησιμοποίηση, η ανακύκλωση ή ανάκτηση τους με άλλο τρόπο.

Ο κατάλογος ανταλλακτικών διατίθεται στον ιστότοπο του κατασκευαστή στην κάρτα προϊόντος.
