ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 78997 Sthor

1. κορμός κινητήρα με λαβή

3. Πρόσθετη χειρολαβή

4. Αναστολέας βάθους τρυπήματος

5. Καλώδιο τροφοδοσίας με φις

6. ηλεκτρικός διακόπτης

7. Κλείδωμα διακόπτη

8. διακόπτης κατεύθυνσης στροφών

El símbolo que indica la recolección selectiva de los aparatos eléctricos y electrónicos usados. ¡Aparatos eléctricos y electrónicos usados son reciclados – se prohíbe tirarlos en contenedores de desechos domésticos, ya que contienen sustancias peligrosas para la salud humana y para el medio ambiente! Les pedimos su participación en la tarea de la protección y de los recursos naturales y del medio ambiente, llevando los aparatos usados a los puntos de almacenamiento de aparatos eléctricos usados. Con el fi n de reducir la cantidad de los desechos, es menester utilizarlos de nuevo, reciclarlos o recuperarlos de otra manera. Η ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Το σύμβολο που υποδεικνύει την επιλεκτική συλλογή του αναλωμένου εξοπλισμού ηλεκτρικού και ηλεκτρονικού. Ο αναλωμένος ηλεκτρικός εξοπλισμός είναι ανακυκλώσιμο υλικό – δεν πρέπει να πετάγεται στον κοινό κάδο σκουπιδιών, διότι περιέχει συστατικά επικίνδυνα για την ανθρώπινη υγεία και το περιβάλλον! Παρακαλούμε να βοηθάτε δραστικά στην εξοικονομημένη διαχείριση των φυσικών πόρων και την προστασία του φυσικού περιβάλλοντος μέσω της παράδοσης της αναλωμένης συσκευής στο σημείο διάθεσης των αναλωμένων ηλεκτρικών συσκευών. Για να περιορίσετε την ποσότητα των αφαιρούμενων απόβλητων είναι απαραίτητη η εκ νέου χρήση τους, η ανακύκλωση ή ανακύκλωση σε άλλη μορφή.

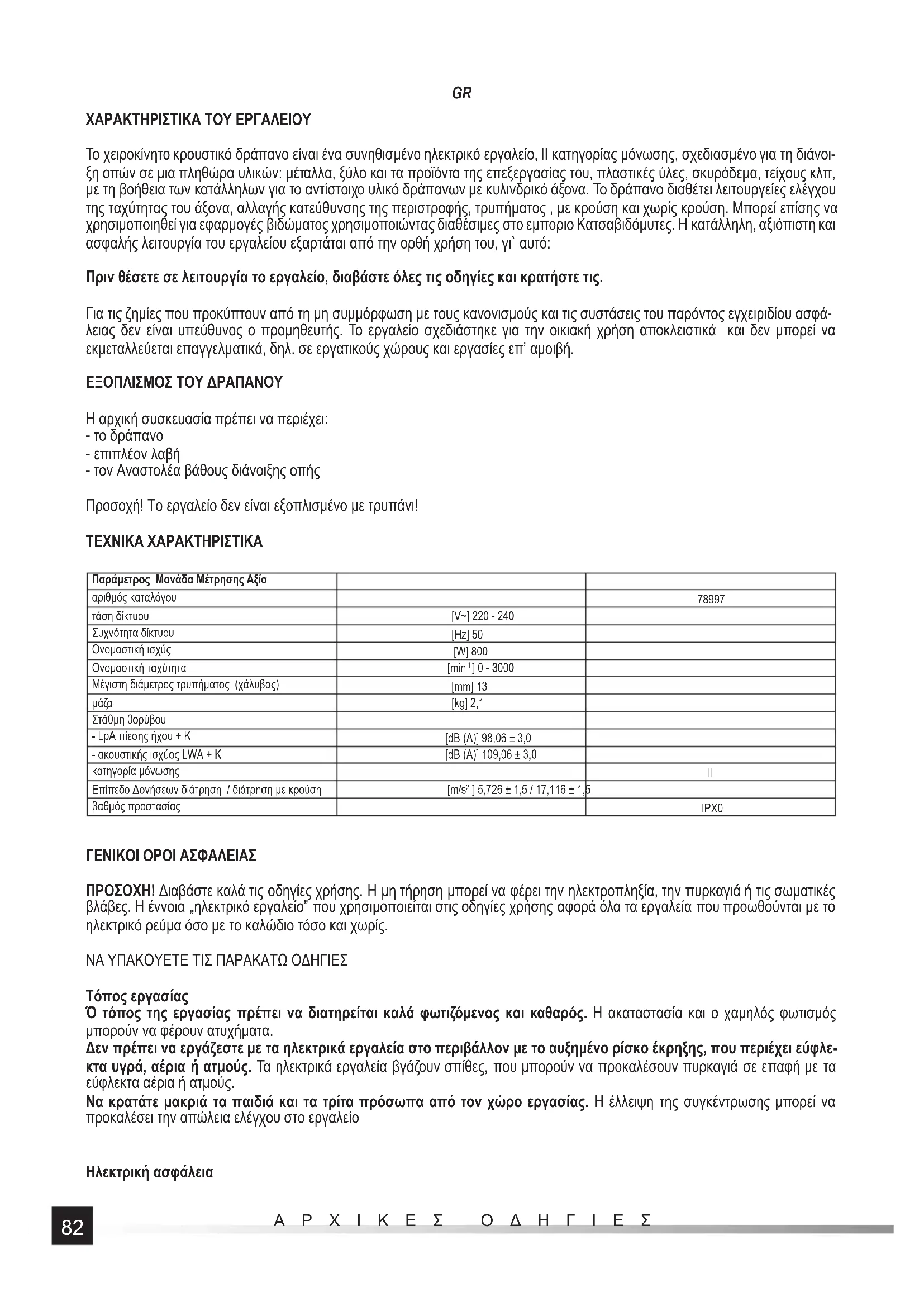

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΕΡΓΑΛΕΙΟΥ Το χειροκίνητο κρουστικό δράπανο είναι ένα συνηθισμένο ηλεκτρικό εργαλείο, II κατηγορίας μόνωσης, σχεδιασμένο για τη διάνοι- ξη οπών σε μια πληθώρα υλικών: μέταλλα, ξύλο και τα προϊόντα της επεξεργασίας του, πλαστικές ύλες, σκυρόδεμα, τείχους κλπ, με τη βοήθεια των κατάλληλων για το αντίστοιχο υλικό δράπανων με κυλινδρικό άξονα. Το δράπανο διαθέτει λειτουργείες ελέγχου της ταχύτητας του άξονα, αλλαγής κατεύθυνσης της περιστροφής, τρυπήματος , με κρούση και χωρίς κρούση. Μπορεί επίσης να χρησιμοποιηθεί για εφαρμογές βιδώματος χρησιμοποιώντας διαθέσιμες στο εμποριο Κατσαβιδόμυτες. Η κατάλληλη, αξιόπιστη και ασφαλής λειτουργία του εργαλείου εξαρτάται από την ορθή χρήση του, γι` αυτό: Πριν θέσετε σε λειτουργία το εργαλείο, διαβάστε όλες τις οδηγίες και κρατήστε τις. Για τις ζημίες που προκύπτουν από τη μη συμμόρφωση με τους κανονισμούς και τις συστάσεις του παρόντος εγχειριδίου ασφά- λειας δεν είναι υπεύθυνος ο προμηθευτής. Το εργαλείο σχεδιάστηκε για την οικιακή χρήση αποκλειστικά και δεν μπορεί να εκμεταλλεύεται επαγγελματικά, δηλ. σε εργατικούς χώρους και εργασίες επ’ αμοιβή. ΕΞΟΠΛΙΣΜΟΣ ΤΟΥ ΔΡΑΠΑΝΟΥ Η αρχική συσκευασία πρέπει να περιέχει: - το δράπανο - επιπλέον λαβή - τον Αναστολέα βάθους διάνοιξης οπής Προσοχή! Το εργαλείο δεν είναι εξοπλισμένο με τρυπάνι! ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Παράμετρος Μονάδα Μέτρησης Αξία αριθμός καταλόγου

τάση δίκτυου [V~] 220 - 240 Συχνότητα δίκτυου [Hz] 50 Ονομαστική ισχύς [W] 800 Ονομαστική ταχύτητα [min

] 0 - 3000 Μέγιστη διάμετρος τρυπήματος (χάλυβας) [mm] 13

[kg] 2,1 Στάθμη θορύβου - LpA πίεσης ήχου + K [dB (A)] 98,06 ± 3,0 - ακουστικής ισχύος LWA + K [dB (A)] 109,06 ± 3,0 κατηγορία μόνωσης

Επίπεδο Δονήσεων διάτρηση / διάτρηση με κρούση [m/s

] 5,726 ± 1,5 / 17,116 ± 1,5 βαθμός προστασίας IPX0 ΓΕΝΙΚΟΙ ΟΡΟΙ ΑΣΦΑΛΕΙΑΣ ΠΡΟΣΟΧΗ! Διαβάστε καλά τις οδηγίες χρήσης. Η μη τήρηση μπορεί να φέρει την ηλεκτροπληξία, την πυρκαγιά ή τις σωματικές βλάβες. Η έννοια „ηλεκτρικό εργαλείο” που χρησιμοποιείται στις οδηγίες χρήσης αφορά όλα τα εργαλεία που προωθούνται με το ηλεκτρικό ρεύμα όσο με το καλώδιο τόσο και χωρίς. ΝΑ ΥΠΑΚΟΥΕΤΕ ΤΙΣ ΠΑΡΑΚΑΤΩ ΟΔΗΓΙΕΣ Τόπος εργασίας Ό τόπος της εργασίας πρέπει να διατηρείται καλά φωτιζόμενος και καθαρός. Η ακαταστασία και ο χαμηλός φωτισμός μπορούν να φέρουν ατυχήματα. Δεν πρέπει να εργάζεστε με τα ηλεκτρικά εργαλεία στο περιβάλλον με το αυξημένο ρίσκο έκρηξης, που περιέχει εύφλε- κτα υγρά, αέρια ή ατμούς. Τα ηλεκτρικά εργαλεία βγάζουν σπίθες, που μπορούν να προκαλέσουν πυρκαγιά σε επαφή με τα εύφλεκτα αέρια ή ατμούς. Να κρατάτε μακριά τα παιδιά και τα τρίτα πρόσωπα από τον χώρο εργασίας. Η έλλειψη της συγκέντρωσης μπορεί να προκαλέσει την απώλεια ελέγχου στο εργαλείο Ηλεκτρική ασφάλεια83 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

Ο ρευματολήπτης πρέπει να ταιριάζει με την πρίζα. Απαγορεύεται η τροποποίηση του ρευματολήπτη. Απαγορεύεται η χρήση οποιουδήποτε τύπου προσαρμογέα με σκοπό την προσαρμογή του φις στην πρίζα. Μη τροποποιημένος ρευματο- λήπτης που ταιριάζει στην πρίζα μειώνει το ρίσκο ηλεκτροπληξίας. Να αποφεύγετε την επαφή με γειωμένες επιφάνειες τέτοιες όπως οι σωλήνες, τα καλοριφέρ και τα ψυγεία. Η γείωση του σώματος αυξάνει το ρίσκο της ηλεκτροπληξίας. Δεν πρέπει να εκθέτετε τα ηλεκτρικά εργαλεία σε επαφή με τα ατμοσφαιρικά απόβλητα ή την υγρασία. Το νερό και η υγρασία, που θα εισέλθει στο εσωτερικό του ηλεκτρικού εργαλείου αυξάνει το ρίσκο της ηλεκτροπληξίας. Να μην επιβαρύνεται το καλώδιο τροφοδότησης. Να μην χρησιμοποιείτε το καλώδιο τροφοδότησης για τη μεταφορά, τη σύνδεση και την αποσύνδεση του φις από τη πρίζα. Να αποφεύγετε την επαφή του καλωδίου τροφοδότησης με τη θερμότητα, τα λάδια, τα κοφτερά αντικείμενα και τα κινητά στοιχεία. Η βλάβη του καλωδίου τροφοδότησης αυξάνει το ρίσκο ηλεκτροπληξίας. Στην περίπτωση της εργασίας εκτός κλειστών χώρων πρέπει να χρησιμοποιείτε τις μπαλαντέζες που προορίζονται για την εργασία εκτός των κλειστών χώρων. Η χρήση της κατάλληλης μπαλαντέζας μειώνει το ρίσκο της ηλεκτροπληξίας. Στην περίπτωση, όπου η χρήση του ηλεκτρικού εργαλείου σε υγρό περιβάλλον είναι αναπόφευκτη, ως την προστασία από την τάση τροφοδότησης πρέπει να χρησιμοποιείτε τη συσκευή υπολειπόμενου ρεύματος (RCD). Η χρήση του RCD μειώνει το ρίσκο ηλεκτροπληξίας. Η προσωπική ασφάλεια Ξεκίνησε την εργασία σε καλή φυσική και ψυχική κατάσταση. Δώσε προσοχή σε αυτό που κάνεις. Να μην εργάζεσαι κουρασμένος ή υπό την επιρροή των φαρμάκων ή του αλκοόλ. Ακόμα και μια στιγμή απροσεξίας κατά την εργασία μπορεί να φέρει τις σοβαρές σωματικές βλάβες. Χρησιμοποίησε τα μέσα της προσωπικής ασφάλειας. Να φοράς πάντα τα γυαλιά προστασίας. Η χρήση των μέσων της προσωπικής ασφάλειας, τέτοιων όπως οι μάσκες κατά της σκόνης, τα προστατευτικά υποδήματα, τα κράνη και οι ωτασπίδες μειώνουν το ρίσκο των επικίνδυνων σωματικών βλαβών. Να αποφεύγεται η τυχαία ενεργοποίηση του εργαλείου. Βεβαιωθείτε, ο ηλεκτρικός διακόπτης είναι στη θέση „ενεργο- ποιημένος” πριν τη σύνδεση του εργαλείου στο δίκτυο ηλεκτρικής ενέργειας. Το κράτημα του εργαλείου με το δάχτυλο στο διακόπτη ή η σύνδεση του ηλεκτρικού εργαλείου, όταν ο διακόπτης είναι στη θέση „ενεργοποιημένος” μπορεί να φέρει σοβαρές σωματικές βλάβες. Πριν την ενεργοποίηση του ηλεκτρικού εργαλείου αφαίρεσε όλα τα κλειδιά και τα ηλεκτρικά εργαλεία, που χρησιμο- ποιήθηκαν για τη ρύθμισή του. Το αφημένο κλειδί στα περιστρεφόμενα στοιχεία του εργαλείου μπορεί να φέρει τις σοβαρές σωματικές βλάβες. Διατήρησε την ισορροπία. Διατήρησε συνέχεια την κατάλληλη θέση. Αυτό θα Σου επιτρέψει τον πιο εύκολο έλεγχο στο ηλεκτρικό εργαλείο σε περίπτωση των αναπόφευκτων καταστάσεων κατά την εργασία. Φόρα την ένδυση προστασίας. Να μην φοράτε την χαλαρή ένδυση και κοσμήματα. Κράτα τα μαλλιά, την ένδυση και τα γάντια εργασίας μακριά από τα κινητά μέρη του ηλεκτρικού εργαλείου. Η χαλαρή ένδυση, τα κοσμήματα ή τα μακριά μαλλιά μπορούν να πιαστούν στα κινητά μέρη του εργαλείου. Χρησιμοποίησε τους συλλέκτες σκόνης ή τα δοχεία για τη σκόνη, εάν το εργαλείο είναι εξοπλισμένο σε τέτοια. Φρόντισε ώστε να τα εγκαταστήσεις καλά. Η χρήση του συλλέκτη της σκόνης μειώνει το ρίσκο των σοβαρών σωματικών βλαβών. Η χρήση του ηλεκτρικού εργαλείου Να μην επιβαρύνετε το ηλεκτρικό εργαλείο. Χρησιμοποίησε το κατάλληλο εργαλείο για τη συγκεκριμένη εργασία. Η κατάλληλη επιλογή του εργαλείου για τη συγκεκριμένη εργασία, θα σου εξασφαλίσει την πιο αποδοτική και ασφαλή εργασία. Να μην χρησιμοποιείται το ηλεκτρικό εργαλείο, εάν δεν λειτουργεί ο ηλεκτρικός διακόπτης του ρεύματος. Το εργαλείο, που ελέγχεται με τη βοήθεια του διακόπτη του ρεύματος είναι επικίνδυνο και πρέπει να δοθεί προς επισκευή. Βγάλε το φις από την πρίζα πριν τη ρύθμιση, την αλλαγή των ανταλλακτικών ή την αποθήκευση του εργαλείου . Αυτό θα επιτρέψει την αποφυγή της τυχαίας ενεργοποίησης του ηλεκτρικού εργαλείου. Το εργαλείο να φυλάσσεται μακριά από τα παιδιά. Να μην επιτρέπετε να εργάζονται με το εργαλείο τα πρόσωπα που δεν εκπαιδεύτηκα. Το ηλεκτρικό εργαλείο μπορεί να είναι επικίνδυνο στα χέρια ενός μη εκπαιδευμένου. Εξασφάλισε την καλύτερη συντήρηση του εργαλείου. Έλεγχε το εργαλείο από τη γωνία του μη ταιριαστού και των χα- λαροτήτων των κινητών τμημάτων. Έλεγχε εάν το οποιοδήποτε στοιχείο του εργαλείου δεν είναι κατεστραμμένο. Στην περίπτωση της ανακάλυψης των βλαβών πρέπει να τις επιδιορθώσετε πριν τη χρήση του ηλεκτρικού εργαλείου. Πολλά ατυχήματα προκαλούνται λόγω της ακατάλληλης συντήρησης του εργαλείου. Τα εργαλεία κοπής πρέπει να διατηρούνται καθαρά και ακονισμένα. Τα κατάλληλα συντηρημένα εργαλεία ελέγχονται καλύτερα κατά την εργασία. Χρησιμοποίησε τα ηλεκτρικά εργαλεία και τα ανταλλακτικά σύμφωνα με τις παραπάνω οδηγίες χρήσης. Χρησιμοποίησε τα εργαλεία σύμφωνα με τον προορισμό λαμβάνοντας υπόψη το είδος και τις συνθήκες εργασίας. Η χρήση των εργαλείων για άλλη εργασία από αυτήν που σχεδιάστηκαν μπορεί να αυξήσει το ρίσκο δημιουργίας των επικίνδυνων καταστάσεων.

Επισκέυασε το εργαλείο μόνο σε εξουσιοδοτημένα συνεργεία, χρησιμοποιώντας μόνο τα αυθεντικά ανταλλακτικά. Αυτό θα σου εξασφαλίσει την κατάλληλη ασφάλεια εργασίας του ηλεκτρικού εργαλείου.84 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ Να φοράτε ωτοασπίδες όταν εργάζεστε με το δράπανο κρούσης. Η έκθεση σε θόρυβο μπορεί να προκαλέσει απώλεια

Τα εργαλεία να τα χρησιμοποιείτε με πρόσθετες λαβές που παρέχονται με το εργαλείο. Η απώλεια ελέγχου μπορεί να προκαλέσει τον τραυματισμό του χειριστή. Κατά τη διάρκεια της εργασίας, στην οποία το εισαχθέν εργαλείο μπορεί να ακουμπήσει κρυφό αγωγό τάσης, να κρα- τάτε το ηλεκτρικό εργαλείο με τη βοήθεια των μονωμένων λαβών . Αν το εργαλείο έρθει σε επαφή με έναν αγωγό υπό τάση μπορεί να έχει ως αποτέλεσμα ότι τα μεταλλικά στοιχεία εργαλεία μπορούν να βρεθούν υπό τάση, η οποία μπορεί να προκαλέσει ηλεκτροπληξία στο χειριστή του εργαλείου. ΕΓΚΑΤΑΣΤΑΣΗ ΤΩΝ ΣΤΟΙΧΕΙΩΝ ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ ΣΗΜΕΙΩΣΗ! Η εγκατάσταση του εξοπλισμού μπορεί να γίνει μόνο με αποσυνδεδεμένη την παροχή ηλεκτρικού ρεύματος. Τραβήξ- τε από την πρίζα το φις του καλωδίου του εργαλείου! Εγκατάσταση της πρόσθετης χειρολαβής (II) Τοποθετείστε τη δαγκάνα του τσοκ στο σώμα του δράπανου, επιλέξτε τη θέση του τσοκ με τέτοιο τρόπο ώστε να εξασφαλίζεται η ασφαλέστερη λειτουργία. Η Θέση της λαβής να επιλέγεται έτσι ώστε να είναι σε θέση να εξουδετερώνει πλήρως τη ροπή που έχει κατευθυνθεί αντίθετη προς τη διεύθυνση περιστροφής του τσοκ. Τέτοια στιγμή έρχεται κατά τη διάρκεια της κανονικής λειτουργίας, αλλά η υψηλότερη τιμή επιτεύχθάνεται στην περίπτωση ενσφηνώσεως της λεπίδας του τρυπανιού στο υλικό του δράπανου. Η θέση της λαβής χρειάζεται να ασφαλιστεί με την ισχυρή και σίγουρη σύσφιξη της πρόσθετης χειρολαβής. Eγκατάσταση τoυ αναστολέα βάθους τρυπήματος (ΙΙΙ) Τη ράβδο τoυ μετρητή εισάγετε την μέσα από την τρύπα που βρίσκεται στη δαγκάνα της πρόσθετης χειρολαβής.. Η θέση τoυ μετρητή πρέπει να προστατεύεται ανάλογα με τον τύπο της εγκατάστασης: σφίγγοντας ξεχωριστά τη δαγκάνα της επιπλέον λαβής ή με τη βοήθεια του κουμπίού κλειδώματος. Η λεπτομερής μέθοδος για το κλειδώμα της θέσης του αναστολέα δείχνεται στο σχέδιο. ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΕΡΓΑΣΙΑ Πριν από την έναρξη των εργασιών, ελέγξτε ότι ο κορμός του περιβλήματος , το καλώδιο σύνδεσης και το βύσμα δεν έχουν υπο- στεί ζημιά. Σε περίπτωση βλάβης απαγορεύεται περαιτέρω εργασία. Προσοχή! Όλες οι δραστηριότητες που σχετίζονται με τον καθορισμό και την αντικατάσταση, την εγκατάσταση των καλυμμάτων και των οδηγών, την ρύθμιση κ.λπ., θα πρέπει να πραγματοποιούνται με απενεργοποιημένη την τάση ισχύος από το δράπανο, γι αυτό πριν προβείτε σε αυτές τις ενέργειες: Αποσυνδέστε το εργαλείο από την πρίζα! Τοποθέτηση του τρυπανιού στο τσοκ (IV) Επιλέξτε το κατάλληλο τρυπάνι για την συγκεκριμένη εργασία με τον κυλινδρικό κορμό. Στην υποδοχή να τοποθετήσετε πρωτά το τρυπάνι , στη συνέχεια, κρατώντας το οπίσθιο τμήμα της λαβής και περιστρέφοντας το μπροστινό τμήμα της λαβής, έτσι ώστε το τρυπάνι να βρίσκεται σταθερό και δυνατά στερεωμένο στην υποδοχή της λαβής. Ρύθμιση των στροφών (V) Το δράπανο είναι εξοπλισμένο με μια εύκολη ρύθμιση των στροφών. Η ρύθμιση γίνεται με τη βοήθεια του κομβίου που βρίσκεται στο διακόπτη. Η ένδειξη των στροφών με τη μορφή βελών, τα σύμβολα «+» και σύμβολα «-»ή παρόμοια, υποδεικνύουν με ποιο τρόπο να γυρίσετε τον επιλογέα για να αυξήσετε ή να μειώσετε τη ν ταχύτητα. Η περιστροφή του κομβίου ρυθμίζει το εύρος της κί- νησης του ενεργοποιητή, το οποίο μεταφράζεται σε μέγιστη ταχύτητα περιστροφής. Το σταδιακό πάτημα του διακόπτη επιταχύνει την ταχύτητα στροφών του κινητήρα. Ρύθμιση της κατεύθυνσης περιστροφής (VI) Ο διακόπτης σας επιτρέπει να αλλάξετε την κατεύθυνση της περιστροφής του σφιγκτήρα. Οι θέσεις του διακόπτη είναι σημειωμέ- νες με τα γράμματα: R - περιστροφή προς τα δεξιά, L - περιστροφή προς τα αριστερά ή είναι σημειωμένες με τα βέλη που δείχνουν την κατεύθυνση του τρυπανιού για δεξιόστροφη διάτρηση. Προσοχή! Η αλλαγή της φοράς περιστροφής μπορεί να γίνει μόνο όταν είναι αποσυνδεδεμένη η παροχή του ηλεκτρικού ρεύμα-

Ρύθμιση της κρούστικής λειτουργιας (VII) Η Λειτουργία εργασίας κρούστικής λειτουργιας διευκολύνει την εργασία με διάνοιξη οπών σε μπετόν, τοιχους και σκληρά κεραμικά υλικά (σκληρό τούβλο, πέτρα, μάρμαρο). Για το σκοπό αυτό, ο διακόπτης της κρούσης πρέπει να τεθεί στη θέση εργασίας με κρούση (σύμβολο σφυρί).85 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

Κατά τη διάρκεια διάνοιξης οπώω σε άλλα υλικά , η λειτουργία κρουστικού τρυπήματος θα πρέπει να απενεργοποιηθεί θέτοντας το διακόπτη στη λειτουργία χωρίς κρούση (σύμβολο τρυπάνιου) Οι προπαρασκευαστικές ενέργειες για την εργασία Πριν από την έναρξη της εργασιας: Τοποθετήστε το κατεργαζόμενο υλικό στη μέγγενη ή χρησιμοποιώντας του σφιγκτήρες. Χρησιμοποιήστε τα κατάλληλα εργαλεία που χρειάζονται για τη δουλειά. Βεβαιωθείτε ότι είναι αιχμηρά και σε καλή κατάσταση. Φορέστε είδη ένδυσης προστασίας των ματιών και της ακοής. Συνδέστε το καλώδιο του δράπανου σε μια ηλεκτρική πρίζα. Πιάστε το δράπανο από τη λαβή με τα δύο χέρια και από την επιπρόσθετη λαβή Πάρτε μια σταθερή στάση του σώματος. Ενεργοποιήστε το δράπανο με το πάτημα με το δάκτυλο , του ηλεκτρικού διακόπτη Προσοχή! Αν παρατηρήσετε κάποιο ύποπτο θόρυβο, δυσλειτουργίας, ύποπτες οσμές κλπ. αμέσως απενεργοποιήστε το τρυπάνι και αφαιρέστε το φις από την πρίζα. Η ΧΡΗΣΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ Η χρήση της κατεύθυνση περιστροφής δεξιά ή αριστερά Την κατεύθυνση περιστροφής στα δεξιά χρησιμοποιήστε την κατά τη διάρκεια της διάτρησης με δεξιόστροφα τρυπάνια. Την κατεύθυνση περιστροφής στα αριστερά χρησιμοποιήστε την στην περίπτωση μπλοκαρίσματος του δεξιόστροφου τρυπανιού στο υλικό ή όταν ξεβιδώνετε τις βίδες. Για το ξεβιδωμα των βιδών εφαρμόστε την ελάχιστη ταχύτητα. Η χρήση του διακόπτη κλειδώματος Ο διακόπτης κλειδώματος προτείνεται για χρήση σε περίπτωση τρυπήματος που κρατάει πολύ ώρα (π.χ. για τρύπημα σε μπετόν, τοιχο, κ.λπ.). Για να το κάνετε αυτό, πατήστε το κουμπί ενώ κρατάτε πατημένο το πλήκτρο κλειδώματος με τον αντίχειρά σας και αφήστε το κουμπί λειτουργίας. Για να απενεργοποιήσετε το κλείδωμα απλά πατήστε τον ηλεκτρικό διακόπτη. Τρύπημα σε ξύλο Πριν από την δημιουργία της οπής, συνιστάται να στερεωθεί το τεμάχιο εργασίας με σφιγκτήρες ή με μέγγενη, και στη συνέχεια, με ένα τρυπηματάκι ή ένα καρφί να καθορίσετε την περιοχή Τρυπήματος. Επισυνάψετε κατάλληλα το τσοκ, καθορίστε την ταχύτητα, συνδέστε το τρυπάνι με το ηλεκτρικό δίκτυο και αρχίστε το τρύπημα. Στην περίπτωση των διαμπερών οπών, συνιστάται να τοποθετείται το ξύλινο επίθεμα κάτω υλικό και έτσι δε θα σχιστεί η ακμή

Σε περίπτωση διανοίξης οπών μεγάλης διαμέτρου, προηγουμένως προτείνεται να διανοιχθεί μικρότερη οπή που θα λειτουργήσει σαν οδηγός. Διάτρηση σε μέταλλα Πάντα στερεώνετε καλά το υλικό με το οποίο θέλετε να δουλέψετε. Σε περίπτωση λεπτής λαμαρίνας, συνιστάται να τοποθετήσετε κάτω της ένα κομμάτι ξύλου για να αποφεύγονται οι ανεπιθύμητητες στροφές κ.τ.λ. Στη συνέχεια, επισημάνετε το σημείο των οπών διάτρησης και αρχίσετε τη διάτρηση. Χρησιμοποιήστε τρυπάνι για το χάλυβα. Στην περίπτωση του τρυπήματος λευκού χυτοσίδηρου, συνιστάται να χρησιμοποιήσετε τρυπάνια με άκρα καρβιδίου. διανοίξης οπών μεγάλης διαμέτρου, προηγουμένως προτείνεται να διανοιχθεί μικρότερη οπή που θα λειτουργήσει σαν οδηγός. Όταν τρυπάτε σε χάλυβα για την ψύξη του τρυπανιού να χρησιμοποιείτε λάδι μηχανής. Για το αλουμίινιο χρήσιμοποιήστε ως ψυκτικό νέφτι ή παραφίνη. Όταν τρυπάτε σε ορείχαλκο, χαλκό ή χυτοσίδηρο δεν πρέπει να χρησιμοποιούνται ψυκτικά. Για να κρυώσει το τρυπάνι αφαιρείτε συχνά το υλικό, ώστε να μπορέσει να κρυώσει

σε κεραμικά υλικά Τρύπημα σε σκληρά, πυκνά υλικά (τσιμέντο, σκληρό τούβλο, πέτρα, μάρμαρο, κλπ). Πριν από την εκτέλεση της κατάλληλης οπής ανοίξτε μια μικρότερη οπή χωρίς κρούση. Την κατάλληλη οπή κάντε την με την λειτουργία κρούσης ενεργοποιημένη. Χρησιμοποιήστε τρυπάνια κρούσης από καρβίδιο, σε καλή κατάσταση. Τρυπήματα σε τζάμια, μαλακά τούβλα, σοβά, κ.α. Τρυπήστε όπως στο παραπάνω σημείο, αλλά χωρίς κρούση. Περιοδικά να απομακρυνεται το τρυπάνι από την οπή με σκοπό την απομάκρυνση της σκόνης και των υπολειμμάτων. Κατά τη διάρκεια του τρυπήματος να πιέζετε σταθερά με σταθερή δύναμη. Χρήση του δράπανου για το βίδωμα ή το ξεβίδωμα βιδών Το δράπανο με τη ρύθμιση των στροφών και του διακόπτη μεταβολής της κατεύθυνσης των στροφών μπορεί επίσης να χρησιμο-86 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

ποιηθεί για το βίδωμα - ξεβίδωμα των βιδών. Για το σκοπό αυτό, συνιστάται: - η χρήση της χαμηλότερης δυνατής ταχύτητας. - Να Χρησιμοποιήστε τα κατάλληλα άκρα. Τα άκρα μπορεί να είναι συνδεδεμένα απευθείας στο τσοκ ή με τη βοήυεια ενός ειδικού μαγνητικού στηρίγματος. Για να ξεβιδώσετε τη βίδα, θέστε με το διακόπτη την αντίστροφη φορά περιστροφής (L). Η κοπή των οπών Το δράπανο μπορεί να χρησιμοποιηθεί για την κατασκευή μεγαλύτερων οπών στο ξύλο μέσω ειδικών τρυπανιών με σταθερή διάμετρο ή με αφαιρούμενα άκρα από ενα σύνολο λεπίδων - σέγες για τις τρύπες. Προκειμένου να αποφευχθεί ο σχηματισμός γρεζιών, γδαρμένων άκραν της εκτελούμενης οπής στο άνοιγμα εξόδου, κάτω από το υλικό τοποθετήστε ένα κομμάτι απορριμμάτων ξύλου. Χρησιμοποιώντας κλείθρες Δράπανα με μεταβλητή κατεύθυνση περιστροφής δεν θα πρέπει να χρησιμοποιηούνται για την οδήγηση των κλείθρων εργασίας. Διάτρηση με τη χρήση του αναστολέα βάθους (VIII) Ο αναστολέας μπορεί να χρησιμοποιηθεί για να διευκολύνει τρυπήματα σε περιοχές όπου γίνονται τυφλές οπές, ιδιαίτερα από σκυρόδεμα και ξύλο. Καθορίζει το βάθος της οπής. Στη λαβή πρέπει να εγκαταστήσετε ένα τρυπάνι, χρησιμοποιώντας μαρκαδόρο για να σήμειώσετε την απόσταση από το τέλος του τρυπανιού λειτουργίας ίση με το βάθος της οπής. Τον αναστολέα του βάθους ρυθμιστε τον έτσι ώστε το άκρο του να συμπίπτει με την απόσταση με την ένδειξη «L» στο τρυπάνι. Βεβαιωθείτε ότι ο αναστολέας δεν κινείται κατά τη λειτουργία. Αρχίστε να τρυπάτε σε καθορισμένο βάθος, το μέτωπο του αναστολέα ακουμπά την επιφάνεια στην περιοχή του ανοίγματος. Θα πρέπει τότε να αποσύρετε το τρυπάνι από την τρύπα. Πρόσθετα σχόλια Κατά τη διάρκεια της λειτουργίας, μην ασκείτε υπερβολική πίεση στο αντικείμενο εργασίας και να μην κάνετε απότομες κινήσεις, έτσι ώστε να μην βλάψετε το εργαλείο εργασίας και το δράπανο ι. Κατά τη διάρκεια της λειτουργίας, να κάνετε τακτικά διαλείμματα. Μην υπερφορτώνετε το εργαλείο - η εξωτερική επιφανειακή θερμοκρασία δεν μπορεί ποτέ να ξεπεράσει τους 60 ° C. Μετά τη χρήση του τρυπανιού, αποσυνδέστε το εργαλείο από την πρίζα και να κάνετε τη συντήρηση ή επιθεώρηση. Δηλωθηκε ότι η συνολική αξία των κραδασμών μετρήθηκε με τυποποιημένες μεθόδους δοκιμής και μπορεί να χρησιμοποιηθεί για να συγκρίθεί ένα εργαλείο με ένα άλλο. Η δηλωμένη, συνολική τιμή των κραδασμών μπορεί να χρησιμοποιηθεί σε μια προκαταρ- κτική αξιολόγηση της έκθεσης. Προσοχή! Η Εκπομπή δόνήσεων κατά τη διάρκεια λειτουργίας του εργαλείου μπορεί να διαφέρει από την δηλωμένη τιμή, ανάλογα με το πώς μπορεί να χρησιμοποιήτε το εργαλείο. Προσοχή! Πρέπει να Καθορίστε τα μέτρα ασφαλείας για την προστασία του χειριστή που βασίζονται στην αξιολόγηση της έκθεσης στις πραγματικές συνθήκες χρήσης (συμπεριλαμβανομένων όλων των τμημάτων του κύκλου εργασίας, όπως είναι για παράδειγ- μα ο χρόνος στον οποίο το εργαλείο είναι απενεργοποιημένο ή βρίσκεται στο ρελαντί, και ο χρόνος ενεργοποίησης). ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΠΙΣΚΕΥΕΣ ΠΡΟΣΟΧΗ! Πριν το ξεκίνημα της ρύθμισης, της τεχνικής εξυπηρέτησης ή συντήρησης βγάλε το φις του εργαλείου από το ηλε- κτρικό ρεύμα. Μετά από τη λήξη της εργασίας πρέπει να ελέγξετε την τεχνική κατάσταση του ηλεκτρικού εργαλείου μέσω της εξωτερικής παρακολούθησης και της αξιολόγησης: του σκελετού και της χειρολαβής, του ηλεκτρικού καλωδίου με το φις και την ευελιξία, τη λειτουργία του ηλεκτρικού καλωδίου, τη διαπερατότητα των αεροθυρίδων, της πυροδότησης των βουρτσών, τον θόρυ- βο της εργασίας των των ρουλεμάν και μετατροπέων, της εκκίνησης και της ισότητας της εργασίας. Κατά την εγγυητική περίοδο ο χρήστης δεν μπορεί να αποσυναρμολογεί τα ηλεκτρικά εργαλεία, ούτε να κάνει αντικατάσταση κανενός υποσυνόλου ή τμημάτων της ολότητας, διότι αυτό προκαλεί την απώλεια των εγγυητικών δικαιωμάτων. Όλες οι παρατυπίες παρατηρημένες κατά την επι- θεώρηση, ή κατά τη διάρκεια της εργασίας, είναι το σήμα για την διεξαγωγή της επισκευής στο σημείο επισκευών. Μετά από τη λήξη της εργασίας, το περίβλημα, οι αεροθυρίδες, οι διακόπτες, η πρόσθετη χειρολαβή και τα καλύμματα πρέπει να καθαριστούν π.χ. με τη ροή του αέρα (με την πίεση όχι μεγαλύτερη από 0,3 MPa), με το πινέλο ή το στεγνό πανί χωρίς την χρήση των χημικών μέσων ή των απορρυπαντικών. Τα εργαλεία και οι μοχλοί να καθαρίζονται με το στεγνό καθαρό πανί.INSTRUKCJA ORYGINALNA
