NÁVOD NA OBSLUHU 78997 Sthor

4. omezovač hľbky vŕtania

5. sieťový vodíč s ohybaniem

Symbol poukazuje na nutnosť separovaného zberu opotrebovaných elektrických a elektronických zariadení. Opotrebované elektrické zariadenia sú zdrojom druhotných surovín – je zakázané vyhadzovať ich do kontejnerov na komunálny odpad, nakoľko obsahujú látky nebezpečné ľudskému zdraviu a životnému prostrediu! Prosíme o aktívnu pomoc pri hospodárení s prírodnými zdrojmi a pri ochrane životného prostredia tým, že opotrebované zariadenia odovzdáte do zberného strediska opotrebovaných elektrických zariadení. Aby sa obmedzilo množstvo odpadov, je nutné ich opätovné využitie, recyklácia alebo iné formy regenerácie.

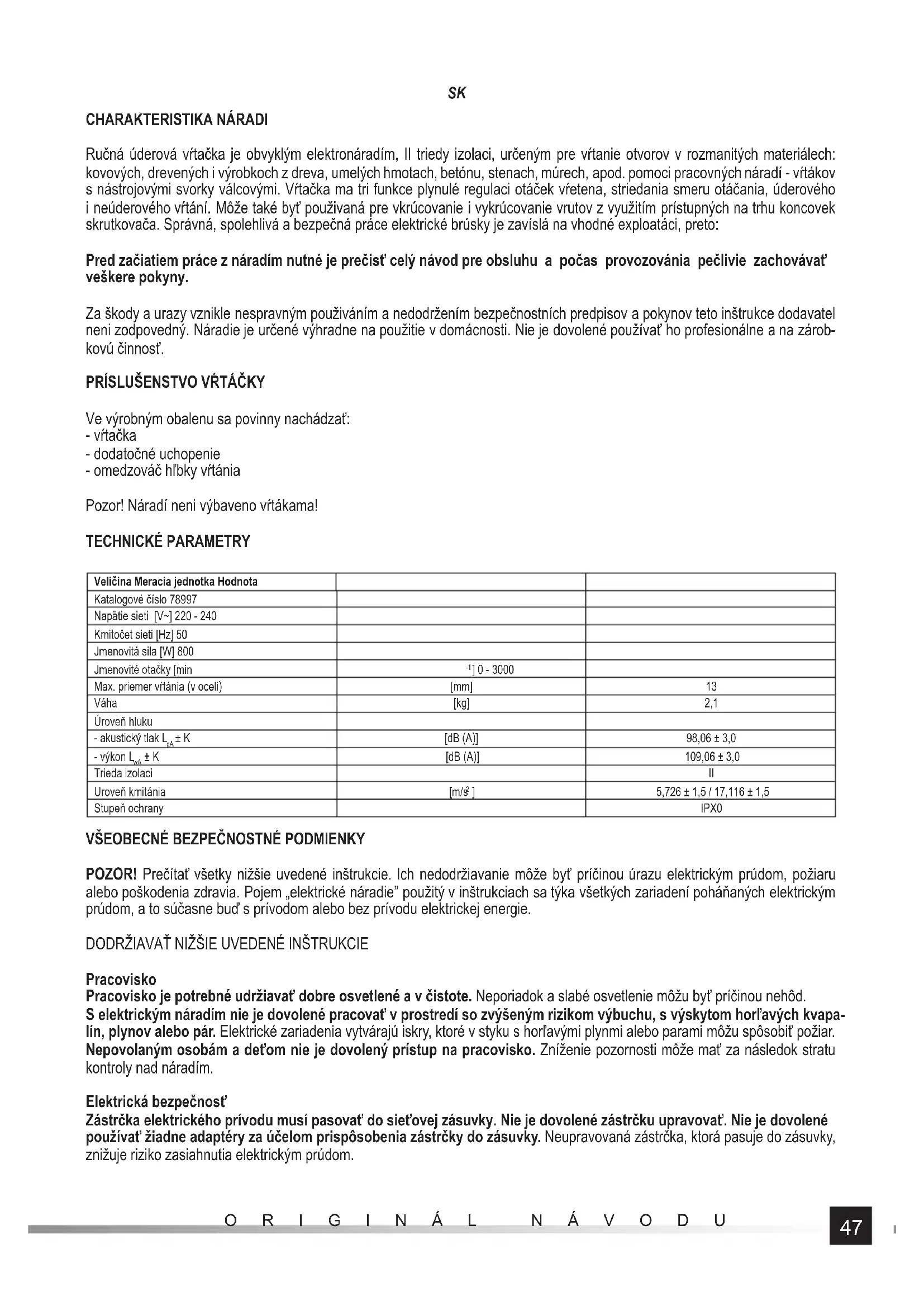

Ručná úderová vŕtačka je obvyklým elektronáradím, II triedy izolaci, určeným pre vŕtanie otvorov v rozmanitých materiálech: kovových, drevených i výrobkoch z dreva, umelých hmotach, betónu, stenach, múrech, apod. pomoci pracovných náradí - vŕtákov s nástrojovými svorky válcovými. Vŕtačka ma tri funkce plynulé regulaci otáček vŕetena, striedania smeru otáčania, úderového i neúderového vŕtání. Môže také byť použivaná pre vkrúcovanie i vykrúcovanie vrutov z využitím prístupných na trhu koncovek skrutkovača. Správná, spolehlivá a bezpečná práce elektrické brúsky je zavíslá na vhodné exploatáci, preto: Pred začiatiem práce z náradím nutné je prečisť celý návod pre obsluhu a počas provozovánia pečlivie zachovávať veškere pokyny. Za škody a urazy vznikle nespravným použiváním a nedodržením bezpečnostních predpisov a pokynov teto inštrukce dodavatel neni zodpovedný. Náradie je určené výhradne na použitie v domácnosti. Nie je dovolené používať ho profesionálne a na zárob- kovú činnosť.

POZOR! Prečítať všetky nižšie uvedené inštrukcie. Ich nedodržiavanie môže byť príčinou úrazu elektrickým prúdom, požiaru alebo poškodenia zdravia. Pojem „elektrické náradie” použitý v inštrukciach sa týka všetkých zariadení poháňaných elektrickým prúdom, a to súčasne buď s prívodom alebo bez prívodu elektrickej energie. DODRŽIAVAŤ NIŽŠIE UVEDENÉ INŠTRUKCIE Pracovisko Pracovisko je potrebné udržiavať dobre osvetlené a v čistote. Neporiadok a slabé osvetlenie môžu byť príčinou nehôd. S elektrickým náradím nie je dovolené pracovať v prostredí so zvýšeným rizikom výbuchu, s výskytom horľavých kvapa- lín, plynov alebo pár. Elektrické zariadenia vytvárajú iskry, ktoré v styku s horľavými plynmi alebo parami môžu spôsobiť požiar. Nepovolaným osobám a deťom nie je dovolený prístup na pracovisko. Zníženie pozornosti môže mať za následok stratu kontroly nad náradím. Elektrická bezpečnosť Zástrčka elektrického prívodu musí pasovať do sieťovej zásuvky. Nie je dovolené zástrčku upravovať. Nie je dovolené používať žiadne adaptéry za účelom prispôsobenia zástrčky do zásuvky. Neupravovaná zástrčka, ktorá pasuje do zásuvky, znižuje riziko zasiahnutia elektrickým prúdom.48

Vyhýbať sa kontaktu s uzemnenými plochami ako rúry, ohrievače a chladničky. Uzemnenie tela zvyšuje riziko zasiahnutia elektrickým prúdom. Nie je dovolené vystavovať elektrické náradie kontaktu s atmosférickými zrážkami alebo s vlhkosťou. Voda a vlhkosť, ktoré sa dostanú do vnútra elektrického náradia, zvyšujú riziko zasiahnutia elektrickým prúdom. Nepreťažovať napájací kábel. Nepoužívať napájací kábel na nosenie, pripojovanie a odpojovanie zástrčky zo sieťovej zásuvky. Zabrániť kontaktu napájacieho kábla s teplom, olejmi, ostrými hranami a pohyblivými predmetmi. Poškodenie napájacieho kábla zvyšuje riziko zasiahnutia elektrickým prúdom. V prípade práce mimo uzavretých priestorov je potrebné používať predĺžovacie káble určené pre prácu mimo uzavretých priestorov. Použitie náležitého predĺžovacieho kábla znižuje riziko zasiahnutia elektrickým prúdom. Osobná bezpečnosť Pracuj, len ak si v dobrej fyzickej a psychickej kondícii. Sústreď sa na to, čo robíš. Nepracuj, ak si unavený alebo pod vplyvom liekov alebo alkoholu. Iba chvíľa nepozornosti počas práce môže zapríčiniť vážne úrazy. Používaj prostriedky osobnej ochrany. Vždy si nasaď ochranné okuliare (určené pre daný druh práce). Používanie prostriedkov osobnej ochrany ako prachové respirátory, ochranná obuv, prilby a chrániče sluchu znižujú riziko vážnych úrazov. Zabraň náhodnému zapnutiu náradia. Pred pripojením náradia k elektrickej sieti sa uisti, že elektrický spínač je v polohe „vypnuté”. Držanie náradia s prstom na spínači alebo pripájanie elektrického náradia, keď je spínač v polohe „zapnuté”, môže zapríčiniť vážne úrazy. Pred zapnutím elektrického náradia odstráň všetky kľúče a iné nástroje, ktoré sa používali na jeho nastavenie. Kľúč ponechaný na rotujúcich častiach zariadenia môže zapríčiniť vážne úrazy. Udržuj rovnováhu. Po celý čas udržuj náležité postavenie. To umožní jednoduchšie ovládanie elektrického náradia v prípade neočakávaných situácií počas práce. Používaj ochranný odev. Neobliekaj si voľný odev, nenos bižutériu. Udržuj vlasy, odev a pracovné rukavice v dostatočnej vzdialenosti od pohyblivých častí elektrického náradia. Voľný odev, bižutéria alebo dlhé vlasy sa môžu zachytiť do pohybli- vých častí náradia. Používaj odsávače prachu alebo zásobníky na prach, pokiaľ je nimi náradie vybavené. Postaraj sa, aby boli správne pripojené. Použitie odsávania prachu znižuje riziko vážneho ohrozenia zdravia. Prevádzkovanie elektrického náradia Elektrické náradie nepreťažuj. Pre danú prácu používaj správne náradie. Správny výber náradia pre danú prácu zabezpečí, že práca bude produktívnejšia a bezpečnejšia. Nepoužívaj elektrické náradie, ak nefunguje jeho sieťový spínač. Náradie, ktoré sa nedá ovládať pomocou sieťového spína- ča, je nebezpečné a je potrebné odovzdať ho do opravy. Pred nastavovaním, výmenou príslušenstva alebo uskladnením náradia odpoj zástrčku z napájacej zásuvky. Zabráni sa tak náhodnému zapnutiu elektrického náradia. Náradie uskladňuj na mieste neprístupnom pre deti. Nedovol, aby s náradím pracovali osoby nezaškolené pre jeho obsluhu. Elektrické náradie v rukách nezaškolenej obsluhy môže byť nebezpečné. Zabezpeč náležitú údržbu náradia. Kontroluj náradie po stránke neprispôsobení a vôľe pohyblivých častí. Kontroluj, či niektorá časť náradia nie je poškodená. V prípade zistenia závad je potrebné ich pred použitím elektrického náradia odstrániť. Veľa nehôd býva spôsobených nesprávne udržovaným náradím. Rezné nástroje je potrebné udržiavať v čistote a naostrené. Správne udržované rezné nástroje sa počas práce jednoduchšie ovládajú. Používaj elektrické náradie a príslušenstvo v súlade s vyššie uvedenými inštrukciami. Náradie používaj na účely, na ktoré je určené a vždy zohľadni druh a podmienky práce. Používanie náradia na iné práce, než na ktoré bolo projektované, môže zvyšiť riziko vzniku nebezpečných situácií. Počas vykonávania práce, pri ktorej môže dôjsť ku kontaktu nástroja vstavaného do náradia so skrytým vodičom pod napätím, držte elektrické náradie pomocou izolovaných rukovätí. Pri kontakte nástroja vstavaného do náradia s vodičom pod napätím sa na kovové prvky náradia môže dostať napätie, čo môže spôsobiť úraz obsluhy elektrickým prúdom. Opravy Opravy náradia zver len k tomu oprávneným fi rmám, ktoré používajú výhradne originálne náhradné diely. Tak bude zabezpečená náležitá bezpečnosť práce elektrického náradia.

DOPLŇUJÚCE BEZPEČNOSTNÉ PREDPISY

Pri práci s príklepovou vŕtačkou si nasaďte chrániče sluchu. Účinky hluku môžu spôsobiť stratu sluchu. Náradie používajte s prídavnými rukoväťami dodanými spolu s náradím. Strata kontroly nad náradím môže spôsobiť obsluhe úraz. Počas práce, pri ktorej hrozí riziko kontaktu obrábacieho nástroja upnutého do náradia so skrytým vodičom pod na- pätím, držte elektrické náradie pomocou izolovaných rukovätí. Ak by došlo ku kontaktu nástroja upnutého do náradia s vodičom pod napätím, na kovové prvky náradia by sa dostalo napätie, čo by mohlo obsluhe spôsobiť úraz elektrickým prúdom.49

POZOR! Montáž príslušenstva je možnosť urobiť len pri odpojeným napájecím napätiu (Je treba odpojť zástrčku prípojovácieho vodiča z elektrické sieti !) Montáž dodatočného držadla (II) Svorku skľučovadla upevníte na korpuse vŕtačky, vyberte takú polohu rukoväti, ktorá Vám zaistí najbezpečnejšiu prácu. Poloha skľučovadla musí byť vybraná tak, aby sa dalo plne neutralizovať krútiaci moment smerujúci opačne k smeru otáčania skľučova- dla. Taký moment vzniká počas bežnej prevádzky, ale najvyššiu hodnotu dosiahne, keď sa vrták zasekne vo vŕtanom materiáli. Polohu skľučovadla môžete zablokovať silným a pevným utiahnutím rukoväti dodatočného držiaka. Montáž obmedzovača hĺbky vŕtania (III) Tyč obmedzovača presuňte cez otvor, ktorý sa nachádza vo svorke prídavnej rukoväti. Polohu obmedzovača upevníte v závislosti od typu montáže: utiahnutím rukoväti dodatočného držiaka, utiahnutím samého voliča pomocou tlačidla blokády. Podrobný spô- sob blokovania polohy obmedzovača je znázornený na obrázku.

Pred začatiem praci z náradím je treba skontrolovať, či teleso výstuženia i prípojovácí kábel seč zástrčkou nesu poškodzené. Ak je viditelné akýkoľvek poškodzenie, to nedovolená je dalšía exploatacia! Pozor! Všetké operacie týkajúcí sa upevňovánia i výmeny pracovných náradí, montážu pokrývek i vedenia, regulaciu apod, je treba realizovať z vŕtačkou odpojenou od elektrické sieti - vyťahnuť vidlici elektrického vodiče vŕtačky se siet

ové zásuvky, preto pred zahajeniem činnosti: Je treba odpojť zástrčku prípojovácieho vodiče z elektrické sieti! Upínanie vrtákov do skľučovadla (IV) Vyberte vhodný pre túto prácu vrták so stopkovým držiakom. Vložte vrták do skľučovadla a držiac zadnú časť skľučovadla otáčajte jeho prednú časť tak, aby vrták bol dobre upevnený. Regulácia otáček (V) Vŕtačka je vybavená plynulou reguláciou otáčok. Regulácia sa vykonáva pomocou voliča na zapínaču. Označenie vo forme šípky, symbolov „+” a „-” alebo podobných symbolov, indikuje ktorým smerom treba otočiť volič pre zvýšenie alebo zníženie rýchlosti. Otočenie voliča upravuje rozsah pohybu prepínača, čo vedie k maximálnej hodnote rýchlosti otáčania. Postupné stlačenie zapí- nača urýchľuje otáčky motora. Regulácia smeru otáčania (VI) Prepínač smeru otáčania postaviť do polohy R (otáčky doprava) nebo L (otáčky doleva). Pozor! Zmena smeru otáčania može byť provedena len za odpojeného näpatia ! Regulácia funkce úderu Funkce úderové praci ulehčuje zhotovenie otvorov v betónie, stenie, múre i tuhých keramických materiálech (tvrdé tehle, kame- nech, mramoru). Preto prepínač úderu (snímek číslo 8) je treba ustaviť na úderovou praci (značka - kladivo). Počas vŕtánia otvorov v dalších materiálech funkce úderového vŕtania je treba vypnuť postaveniem prepínača na praci bez úderu (značka - vŕtak) Prípravné činnosti Pred zahajeniem praci: Upevniť obrabaný materiál ve sveráku alebo stolárských svorkach. Zvoliť si spravné pracovne náradí odpovidajúcí realizované praci. Postarať sa o to, žeby byly ostré a v dobrém technickým stavu. Založiť pracovní odev, ochranné okuliare a sluchové chránítka. Po upevneniu vŕtaku je treba vyndať použitý kľúč z vrtacieho uchopenia. Zasunuť vidlici elektrického vodiče vŕtačky do zásuvky elektrické sieti. Uchopiť vŕtačku obema ruky za rukojeť i dodatočné držadlo. Prjmuť príslušné postavenie záručujúcé rovnováhu. Spustiť vŕtačku pritlačeniem prstem elektrického vypínača. Pozor! V prípade objevenia podezrelých hukotu, treskov, čmudu, atd. - okamžite vypnuť vŕtáčku i vyndať zástrčku ze zásuvky elektrické sieti.50

Pozor! Počas použivania vŕtačky je potreba využivať ochraniovače sluchu. Použivanie pravého alebo levého smeru otačania Pravé otačanie použivať počas vŕtania univerzálnymi pravotočivymi vŕtaky. Levé otačanie použivať v prípade vzpríčenia pravotočivého vŕtaka v materiále ako aj pri vykrúcovaniu vrutov. V prípade vykrúco- vánia vrutov je potreba použivať minimalné otačanie. Použivanie blokady vypínača Blokadu vypínača odoporučuje sa použivať v prípade dľuhodobého vŕtania (napríklad počas vŕtania v betónie, múrech, stenach apod.). Preto pri stlačeným spínači je treba strčiť palcem blokadu i uvolniť spínač. Pre výpnutí blokady stači stlačiť elektrický spínač. Vrtánie v dreve Pred urobeniem otvoru odporučuje sa upevniť obrábaný materiál stolárskiemí svorkama alebo zverákem a potom dôlkovačom alebo klincem fi xovať miesto vŕtania. Do vŕtací hlavici namontovať príslušný vŕtak, stabilizovať rýchlosť, prípoijť náradie na elek- tricku sieť a zahaíjť vŕtanie. V prípade vykonávania otvorov „naskrz” odoporčuje sa pod materiál podložiť drevenu podložku, vďaka čemu okraj otvoru u výstu- pu nebude potrhaná. V prípade vykonávania otvorov vetších priemerov odporučuje sa včasne vyvŕtať menší vodicý otvor. Vŕtanie v kovech Vždycky je potreba isto montovať spracovávaný materiál. V prípade tenkého plechu odoporučuje sa podložiť kousok dreva, aby vyhnouť sa nežiadúcích zahybov atd. Potom je treba dôlkovačom fi xovať miesta vykonávania otvorov a začať vŕtanie. Je potreba použivať vrtákov pre oceľ. V prípade vŕtania v belé liatine odporučuje sa použivánie vŕtakov s koncovkama ze slinu- tého karbidu. V prípade vykonávánia otvorov vetších priemerov odporučuje sa včasne vyvŕtať vodicý otvor. Počas vŕtánia v oceli pre chlazenie vŕtaka použivať strojný olej. Na hliník jako chladicý prostredek použivať terpentín nebo parafín. Počas vŕtania v mosadzu, medi nebo liatine nepouživať chladicých prostredkov. Pre chlazenie je potreba vŕtak často vyndavať z materiálu, aby mohl vychladnuť. Vrtánie v keramických materiálach Vrtánie v tvrdých, hustých materiálach (beton, tvrdá tehla, kameň, mramor atd.) Pred zhotoveniem príslušného otvoru je treba vyvrtať bez úderu menší otvor. Spravný otvor vykonavať se zapnutu funkciu úderu. Použivať úderové vrtáky se slinutého karbidu, v dobrým stavu. Vŕtanie v glazure, mäkké tehle, omietce, a pod. Vŕtať jak v bodu lež bez úderu. Občas vyndavať vŕtak s vrtáného otvoru pre odstranenie prachu i odpadkov. Počas vŕtania je treba prítlačovať náradie isto ze stálu silu. Využivánie vŕtačky pre vkrúcovanie i vykrúcovanie vrutov Vŕtačka s reguláciu otaček i prepinačom smeru otačania može byť použivaná aj pre vkrúcovanie i vykrúcovanie vrutov. Preto sa odporučuje: - použivánie co najmenší rychlosti otáčenia, - použivánie príslušných koncovek. Koncovky je možnost montovať priamo ve vrtací hlavici alebo pomoci zvlaštného magnetického úpínača. Pre vykrúcovanie vruta je treba premeniť prepínačom smer otačenia na levé otačenie (L). Vyrezávánie otvorov Vŕtačka može byť využivaná pre úrobenie väčších otvorov v drevie pomoci špecialných vrtákov o trvalým priemeru alebo menitel- ných koncovek se sustavy pil – vyrezavaček pre otvory. Žeby sa zbaviť možnosti vzníku otrepov i potrhaných hran otvoru u jeho výstupu, pod materiál je treba podložiť kúsok odpadného dreva. Využivánie prístavného zariadenia Vŕtačky s premenlivým smerem otačania nesmi sa použivať pre pohon pracovneho prístavného zariadenia. Vŕtanie s použitím hĺbkového dorazu (VIII) Hĺbkový doraz je možné použiť pre uľahčenie vŕtania do materiálov, do ktorých sa majú zhotovovať slepé diery, najmä do betónu alebo dreva. Zistite, aká má byť hĺbka otvorov. Do vŕtacieho skľučovadla upnite vrták a pomocou značkovača označte na vrtáku vzdialenosť od špičky vrtáka rovnajúcu sa hĺbke otvoru. Hĺbkový doraz nastavte tak, aby jeho koniec bol v úrovni značky na vrtáku označujúcej hĺbku vŕtania „L”. Skontrolujte, či je hĺbkový doraz zaistený, aby sa nemohol počas práce pohybovať. Začnite vŕtať.51

Po dosiahnutí nastavenej hĺbky čelo hĺbkového dorazu narazí na povrch vŕtaného materiálu v blízkosti otvoru. Vtedy je treba vrták z otvoru vytiahnuť. Dodatočné poznámky. Počas práce nesmi sa príliš silne tlačiť na spracovavaný materiál a nevykonávať prudkých pohybov, aby nepôsobiť poškozenia pracovného náradia i vŕtacého nástroju. Počas práce je treba si delať pravidelné prestávky. Nesmi sa pripustiť k pretíženiu náradi – teplota vonkajišých povrchov nikdy nemôže vystupiť nad 60°C. Po ukončeniu práce výpnuť vŕtací nástroj, výndať zástrčku se sieti i udelať prohlídku a údržbu. Deklarovaná celková hodnota vibrácií bola zmeraná pomocou štandardnej meracej metódy a môže sa použiť na porovnanie jedného náradia s druhým. Deklarovanú celkovú hodnotu vibrácií je možné použiť pre východiskové posúdenie expozície. Pozor! Emisia vibrácií počas práce s náradím sa môže líšiť od deklarovanej hodnoty v závislosti od spôsobu použitia náradia. Pozor! Je potrebné stanoviť bezpečnostné opatrenia, ktoré majú chrániť obsluhu a ktoré vychádzajú z posúdenia rizika v reálnych podmienkach používania (pri tom je potrebné uvažovať so všetkými etapami pracovného cyklu, ako napríklad s časom, kedy je náradie vypnuté alebo pracuje na voľnobeh, tak aj s časom aktivácie).

POZOR! Všetké činnosti svazané z; výmenou príslušenstva, regulaciu apod, je potreba realizovať pri vypnutým napätiu napájenia náradí, preto pred zahajeniem techto činnosti je potreba odpojiť zástrčku od elektrické sietí. Po ukončení prace je treba skon- trolovať technický stav elektonáradí prehlídkou i hodnocením: stojanu i rukojeti, elektrického vodiče vrátane zastrčky a ohybání, pôsobení elektrického spínača, prôchodnosti ventilačních štrbin, iskrenie kartáčov, hlasitosti ložisek a převodovek, uvádzania do pohybu a rovnomernosti prace. Počas záručného obdobia použivateľ nesmi demontovať elektronáradí, ani meniť provozné jednotky alebo súčiasti, pretože môže stratiť narok na záruku. Všetké nespravnosti zjištené počas prehliadky, alebo provozovánia, su signalem pre provedení opravy v záručném servisu. Po ukončení prace, stojan, ventilačné šterbiny, prepínače, dodatečnou rukoväť a ochrany je treba očistiť, napríklad prúdem vzduchu (o tlaku maximum 0,3 MPa), štetcem alebo suchou handrou bez použití chemických prostredkov a čisticích tekutin. Náradí a rukoväť očistiť suchou čistou handrou.52
