РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 78997 Sthor

1. приводной корпус с рукояткой

2. самоцентрирующийся сверлильный патрон

3. дополнительная рукоятка

4. ограничитель глубины сверления

5. сетевой провод с отгибкой

6. электровыключатель с регулировкой скорости

7. блокировка выключателя

8. переключатель направления вращения

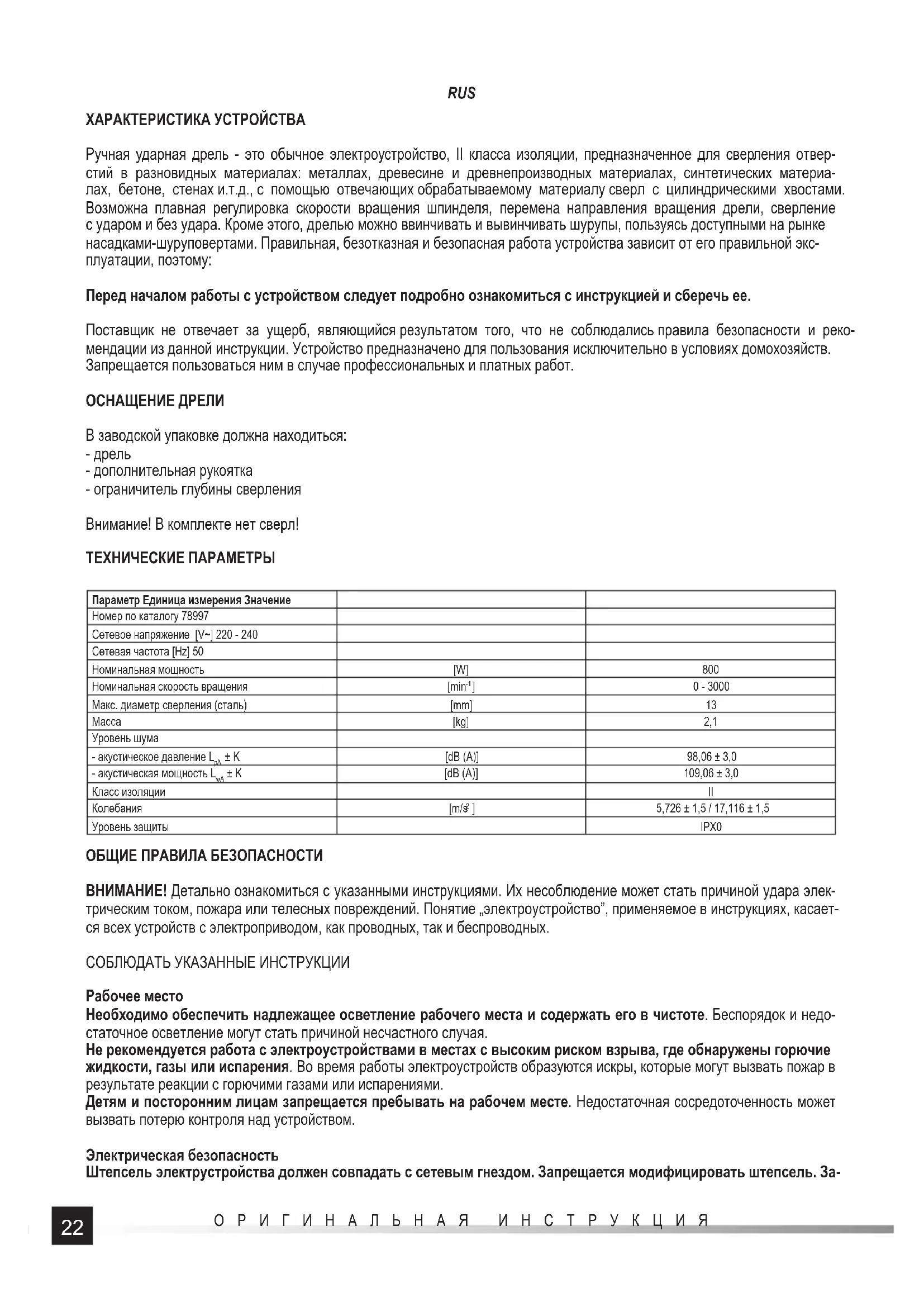

- дополнительная рукоятка - ограничитель глубины сверления Внимание! В комплекте нет сверл! ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ Параметр Единица измерения Значение Номер по каталогу 78997 Сетевое напряжение [V~] 220 - 240 Сетевая частота [Hz] 50 Номинальная мощность [W] 800 Номинальная скорость вращения [min

] 0 - 3000 Макс. диаметр сверления (сталь) [mm] 13 Масса [kg] 2,1 Уровень шума - акустическое давление L

] 5,726 ± 1,5 / 17,116 ± 1,5 Уровень защиты IPX0 ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ ВНИМАНИЕ! Детально ознакомиться с указанными инструкциями. Их несоблюдение может стать причиной удара элек- трическим током, пожара или телесных повреждений. Понятие „электроустройство”, применяемое в инструкциях, касает- ся всех устройств с электроприводом, как проводных, так и беспроводных. СОБЛЮДАТЬ УКАЗАННЫЕ ИНСТРУКЦИИ Рабочее место Необходимо обеспечить надлежащее осветление рабочего места и содержать его в чистоте. Беспорядок и недо- статочное осветление могут стать причиной несчастного случая. Не рекомендуется работа с электроустройствами в местах с высоким риском взрыва, где обнаружены горючие жидкости, газы или испарения. Во время работы электроустройств образуются искры, которые могут вызвать пожар в результате реакции с горючими газами или испарениями. Детям и посторонним лицам запрещается пребывать на рабочем месте. Недостаточная сосредоточенность может вызвать потерю контроля над устройством. Электрическая безопасность Штепсель электрустройства должен совпадать с сетевым гнездом. Запрещается модифицировать штепсель. За-23 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ RUS прещается пользоваться адаптерами с целью соединения штепселя с гнездом. Не модифицированный штепсель, совпадающий с гнездом, уменьшает риск поражения электричсеким током. Необходимо избегать контакта с заземленными поверхностями, такими, как трубы, батареи и холодильники. За- земление тела повышает риск удара электрическим током. Не подвергать электроустройства влиянию атмосферных осадков или влаги. Вода и влага, проникая внутрь элек- троустройства, повышают риск поломки устройства и телесных повреждений. Не перегружать провода питания. Не пользоваться проводом питания с целью передвижения, подключения и от- ключения штепселя от гнезда сети питания. Избегать контакта провода питания с теплыми предметами, маслом, острыми краями и подвижными элементами. Повреждение провода питания повышает риск поражения электриче-

В случае работы вне закрытых помещений следует пользоваться удлинителями, предназначенными для работы вне закрытых помещений. Пользование соответстсвенными удлинителями уменьшает риск поражения электрическим

Личная безопасность Необходимо приступать к работе в хорошем физическом и психическом состоянии. Внимательно следить за ходом проводимой операции. Не работать усталым, после приема медикаментов или упоребления спиртного. Не забывать о том, что потеря концентрации на долю секунды может вызвать серьезные телесные повреждения. Пользоваться средствами личной безопасности. Обязательно одеть защитные очки. Пользование средствами личной защиты, такими, как противопыльные маски, каски и ушные вкладыши, уменьшает риск серьезных телесных по-

Избегать случайного пуска устройства. Перед подключением устройства к электросети питания убедиться в том, что выключатель находится в позиции «выкл.». Не держать палец на выключателе и не подключать электроустрой- ство к сети питания, если выключатель находится в позиции «вкл.», поскольку это может вызвать серьезные телесные повреждения. Перед пуском электроустройства необходимо убрать все ключи и другие инструменты, которые использовались во время его регулировки. Ключ, оставшийся на вращательных элементах устройства, может стать причиной серьезных телесных повреждений. Соблюдать равновесие. Постоянно работать в соответственной позе. Это облегчит контроль над пневматическим устройством в случае непредвиденных происшествий во время работы. Одеть защитную одежду. Не носить простроную одежду и украшения. Волосы, одежду и перчатки держать вдали от подвижных частей устройства. Просторная одежда, украшения или длинные волосы могут зацепиться за подвижные части устройства. Пользоваться отсосом пыли или мешками для пыли, если устройство оснащено ними. Позаботиться о том, что- бы правильно подключить их. Использование отсоса пыли уменьшает риск серьезных телесных повреждений. Пользование электроустройством Не перегружать электроустройство. Пользоваться устройством, отвечающим данному виду работы. Выбор устрой- ства, соответствующего данному виду работы, обеспечивает повышение производительности и трудовой безопасности. Запрещается пользоваться электроустройством, если не работает сетевой выключатель. Устройство, которое не- возможно контролировать с помощью сетевого выключателя, опасное; следует отдать его в ремонт. Необходимо отключить штепсель от гнезда сети питания перед регулировкой, заменой аксессуаров или хранени- ем устройства. Благодаря этому удастся избежать случайного пуска электроустройства. Хранить устройства в месте, недоступном для детей. Не разрешать работать с устройством лицам, не обученным обслуживать его. Электроустройство может быть опасным в руках необученного оператора. Обеспечить соответственную консервацию устройства. Проверять, нет ли в нем несоответствий и зазоров в под- вижных частях. Проверять, не повредились ли какие-то элементы устройства. Если обнаружены повреждения, то следует устранить их перед пуском электроустройства. Много несчастных случаев вызывает неправильная кон- сервация устройства. Режущие инструменты должны быть чистыми и отточенными. Благодаря правильной консервации режущие инстру- менты легче контролировать во время работы. Пользоваться электроустройствами и аксессуарами согласно вышеуказанным инструкциям. Пользоваться ин- струментами в соответствии с их предназначением, учитывая вид работы и условия на рабочем месте. Поль- зование инструментами для проведения других операций, чем те, для которых они были разработаны, повышает риск опасных моментов во время работы.

Ремонтировать устройство исключительно в уполномоченных предприятиях, пользующихся только оригиналь- ными запасными частями. Это обеспечивает требуемую трудовую безопасность во время работы с электроустрой- ством.24 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ RUS ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ Во время работы с ударной дрелью необходимо использовать средства для защиты органов слуха. Шумовое воздействие может привести к потере слуха. При работе с инструментом следует использовать дополнительные рукоятки, поставляемые с инструментом. Потеря контроля может привести к травме оператора. Во время выполнения работ, при которых рабочие принадлежности могут задеть скрытый провод под напряже- нием, электроинструмент необходимо держать за изолированные ручки. При контакте принадлежностей с проводом под напряжением электрический ток может поступить на металлические элементы инструмента, что может привести к поражению оператора инструмента электрическим током. МОНТАЖ ЭЛЕМЕНТОВ ОСНАЩЕНИЯ ВНИМАНИЕ! Mонтаж оснащения разрешается проводить только при условии, что дрель отключена от сети питания (Вы- нуть штепсель провода из гнезда электросети!) Монтаж дополнительной рукоятки (II) Хомут держателя дрели закрепить на корпусе сверлильного станка, выбрать позицию держателя так, чтобы обеспечить наиболее безопасную работу. Положение держателя должно быть подобрано так, чтобы можно было полностью противо- действовать оборотному моменту, направленному в противоположном направлении по отношению к направлению обо- ротов держателя дрели. Такой момент возникает в процессе нормальной работы, но наивысшее значение достигается в случае заклинивания сверлильного станка в просверливаемом материале. Положение держателя следует закрепить сильным и надежным затягиванием рукоятки дополнительного держателя. Монтаж ограничителя глубины сверления (ІІІ) Стержень ограничителя протянуть через отверстие в хомуте дополнительной рукоятки. Положение ограничителя следует обеспечить в зависимости от типа монтажа: затягивая рукоятку дополнительного держателя, затягивая отдельно ручку или с помощью нажатия блокировки. Подробный способ для блокировки положения ограничителя показан на рисунке. ПОДГОТОВКА К РАБОТЕ Перед началом работы проверить, не повредился ли корпус и соеденительный провод со штепселем. Если обнаружены повреждения, то запрещается продолжать работу. Внимание! Все работы, связанные с закреплением и заменой рабочих инструментов, монтажем щитков и направляющих, настройками и.т.д., следует проводить с дрелью, отключенной от сети питания, поэтому перед началом таких работ: Вы- нуть штепсель провода из гнезда электросети! Установка сверл в патроне (IV) Следует подобрать соответствующее для данной работы сверло с цилиндрическим хвостовиком. В держатель вставить сверло, а далее, придерживая заднюю часть держателя, оборачивать переднюю часть держателя так, чтобы сверло было надежно и крепко закреплено в держателе. Регулировка скорости вращения (V) Дрель оснащена переменной скоростью. Регулирование осуществляется с помощью ручки, которая находится на вклю- чателе. Маркер оборота в виде стрелки, символов «+» и «-« или похожих символов, информирует, в какую сторону следует повернуть ручку, чтобы увеличить или уменьшить оборотную скорость. Оборот ручки регулирует диапазон движе- ния включателя, что влияет на максимальное значение оборотной скорости. Постепенное нажатие включателя ускоряет обороты двигателя. Настройка направления вращения (VI) Привести переключатель направления вращения в положение R (правостороннее вращение) или L (левостороннее вра-

Внимание! Направление вращения можно менять только при условии, что дрель отключена от сети питания! Режим удара (VII) Режим работы с ударом облегчает сверление отверстий в бетоне, стенах и прочных керамических материалах (прочный кирпич, камень, мрамор). Чтобы выбрать режим удара, следует привести переключатель в положение «работа с ударом» (символ - молоток).25 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ RUS Во время сверления других материалов следует выключить режим удара, приводя переключатель в положение «режим работы без удара» (символ - сверло) Процедура подготовки к работе Перед началом работы: Зафиксировать обрабатываемый материал в тисках или ваймах. Применять соответствующие данной работе инструменты. Они должны быть отточенными и в хорошем состоянии. Одеть рабочую одежду и средства защиты слуха и зрения. После закрепления сверла вынуть ключик из сверлильного патрона. Вставить штепсель провода дрели в гнездо электросети. Взять дрель двумя руками за рукоятку и дополнительную рукоятку Принять надежную и стабильную позу. Включить дрель, нажимая пальцем на электровыключатель Внимание! Если наблюдается подозрителный шум, треск, запах и.т.д., то следует немедленно выключить дрель и вынуть штепсель из гнезда электросети. ПОЛЬЗОВАНИЕ УСТРОЙСТВОМ Внимание! Во время работы с дрелью пользоваться защитными ушными вкладышами! Лраво- или левостороннее вращение Правостороннее вращение применяется во время сверления общепринятыми правосторонними сверлами. Левостороннее вращение применяется, когда правостороннее сверло застрянет в материале, а также в случае вывинчи- вания шурупов. В случае вывинчивания шурупов применять минимальную скорость вращения. Блокировка выключателя Блоировка выключателя рекомендуется в случае продолжительного сверления (напр., сверление в бетоне, стенах и.т.д.). Возле нажатого выключателя следует нажать большим пальцем на кнопку блокировки и пустить выключатель. Чтобы снять блокировку, достаточно нажать на электровыключатель. Сверление по дереву Перед просверлением отверстия рекомендуется зафиксировать обрабатываемый материал в тисках или ваймах, а потом кернером или гвоздем обозначить место сверления. В сверлильном патроне зафиксировать соответственное сверло, выбрать скорость, подключить дрель к электросети и начать сверление. В случае сквозных отверстий рекомендуется подложить под материал деревянную прокладку, благодаря чему край от- верстия у вылета останется регулярным, без зазубрин. В случае сверления отверстий большого диаметра рекомендуется просверлить предварительное направляющее отвер- стие малого диаметра. Сверление по металлу Обязательно прочно зафиксировать обрабатываемый материал. Если жесть тонкая, то рекомендуется подложить под нее кусок древесины, чтобы избежать неровностей и.т.д. Потом кернером обозначить место будущего отверстия и начать

Применять сверла по металлу. В случае сверления в белом чугуне рекомендуется применять сверла с насадками из карбидов-агломератов. В случае сверления отверстий большого диаметра рекомендуется просверлить предварительное направляющее отверстие малого диаметра. В случае сверления в стали охлаждать сверла машинным маслом. В случае сверления в алюминие охлаждать сверла терпентином или парафином. В случае сверления в латуни, меди или чугуне не применять охладительных веществ. Охлаждение проводить, часто вы- нимая сверло из материала, чтобы оно остыло. Сверление в керамических материалах Сверление в прочных, плотных материалах (бетон, прочный кирпич, камень, мрамор и.т.д.) Перед просверлением нужного отверстия сделать разметку, сверля малое отверстие без удара. Нужное отверстие свер- лить в режиме удара. Пользоваться ударными сверлами из карбидов-агломератов; они должны быть в хорошем состо-

Сверление в плитке, мягком кирпиче, штукатурке и.т.д. Сверлить, как в пункте, но без удара. Через каждый определенный промежуток времени вынимать сверло из отверстия, чтобы удалить из него пыль и отходы. Во время работы нажимать на устройство с одной и той же значительной силой.26 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ RUS Ввинчивание и вывинчивание шурупов Дрель с настройкой скорости вращения и выбором направления вращения можно использовать также во время ввинчи- вания и вывинчивания шурупов. Рекомендуется: - возможно низкая скорость вращения, - применение соответственных шуруповертов. Шуруповерты можно вставлять непостредственно в сверлильный патрон или с помощью специального магнитного па-

Чтобы вывинтить шуруп, следует переключателем поменять направление вращения на левостороннее (L). Крупные отверстия Дрель можно использовать для выполнения крупных отверстий в древесине с помощью специальных сверл постоянного диаметра или заменных насадок из набора пил-лобзиков для отверстий. Чтобы не образовались зазубрины по краям отверстия или у вылета отверстия, следует подложить под материал кусок

Дрели с переменным направлением вращения не должны использоваться как привод рабочих приставок. Сверление с использованием ограничителя глубины (VIII) Ограничитель может быть использован для облегчения сверления там, где требуется выполнить глухие (не сквозные) от- верстия, в частности, в бетоне и дереве. Определить глубину отверстия. Установить в патроне сверло. Отметить флома- стером на сверле глубину отверстия (измерять от рабочего конца сверла). Ограничитель глубины установить так, чтобы его конец совпадал с отмеченным расстоянием „L” на сверле. Убедиться, что ограничитель не переместится во время работы. Начать сверление. При достижении установленной глубины торец ограничителя коснется поверхности возле от- верстия. После этого вынуть сверло из отверстия. Дополниельные примечания Во время работы не нажимать с чрезмерной силой на устройство и не делать резких движений, чтобы не повредился рабочий инструмент и дрель. Во время работы делать регулярные перерывы. Запрещается перегрузка устройства– температура внешних поверхностей ни в коем случае не может превысить 60

После завершения работы выключить дрель, вынуть штепсель провода устройства из гнезда электросети и провести осмотр и консервацию. Заявляемое полное значение колебаний, измерялось с помощью стандартного метода исследований и может применять- ся для сравнения иструментов друг с другом. Заявляемое, полное значение колебаний может употребляться во входной оценке экспозиции. Примечание! Эмиссия колебаний во время работы с инструментом может отличаться от заявляемого значения, в зависи- мости от способа употребления инструмента. Примечание! Надо определить средства безопасности, которые должны защищать оператора, которые обоснованные на оценке подвергания опасности в действительных условиях употребления (учитывая все части рабочего цикла, как напри- мер время когда инструмент выключен или работает на холостом ходу, также время активации). КОНСЕРВАЦИЯ И ОСМОТРЫ ВНИМАНИЕ! Перед началом настройки, технического обслуживания или консервации следует вынуть штепсель устрой- ства из гнезда электросети. После завершения работы следует проверить техническое состояние электроустройства пу- тем внешнего осмотра и оценки: корпуса и рукоятки, электропровода со штепселем и отгибкой, работы электрического включателя, проходимости вентиляционных щелей, искрения щеток, уровня шума при работе подшипников и передачи, запуска и равномерности работы. В течение гарантийного периода потребитель не может проводить дополнительного монтажа электроустройств и проводить замену любых частей и составных, поскольку это вызывает потерю гарантийных прав. Все перебои, обнаруженные во время осмотра или работы, являются сигналом для проведения ремонта в сер- висном пункте. После завершения работы корпус, вентиляционные щели, переключатели, дополнительную рукоятку и щитки следует очистить, напр., струей воздуха (давление не более 0,3 MPa), кистью или сухой тряпочкой без применения химических средств и моющих жидкостей. Устройство и зажимы очистить сухой чистой тряпкой.27 ОРИГІНАЛЬНА ІНСТРУКЦІЯ
