78997 - Bohrmaschine Sthor - Kostenlose Bedienungsanleitung

Produkttyp	Schlagbohrmaschine
Marke	Sthor
Modell	78997
Nennspannung	220-240 V ~
Frequenz	50 Hz
Nennleistung	800 W
Leerlaufdrehzahl	0 - 3000 min⁻¹
Max. Bohrdurchmesser (Stahl)	13 mm
Gewicht	2,1 kg
Isolationsklasse	II
Schalldruckpegel	98,06 dB(A) ± 3,0
Schallleistungspegel	109,06 dB(A) ± 3,0
Vibrationspegel (Bohren)	5,726 m/s² ± 1,5
Vibrationspegel (Schlagbohren)	17,116 m/s² ± 1,5
Schutzart	IPX0
Funktionen	Bohren mit/ohne Schlag, Drehrichtungsumkehr, stufenlose Drehzahlregulierung, Schalterverriegelung
Im Lieferumfang enthaltenes Zubehör	Zusatzgriff, Tiefenanschlag
Wartung	Mit einem trockenen Tuch reinigen; keine chemischen Reinigungsmittel oder Flüssigkeiten verwenden
Sicherheit	Schutzbrille, Gehörschutz und Handschuhe tragen; in feuchter Umgebung einen Fehlerstromschutzschalter verwenden

Häufig gestellte Fragen - 78997 Sthor

Wie ändere ich die Drehrichtung des Motors?

Verwenden Sie den Drehrichtungsschalter in der Nähe des Schalters. Stellen Sie ihn auf "R" für Rechtslauf (Bohren) oder auf "L" für Linkslauf (Schrauben lösen). Wichtig: Führen Sie diese Änderung nur bei vom Netz getrenntem Gerät durch.

Wie stelle ich die Drehzahl ein?

Die Bohrmaschine verfügt über eine stufenlose Drehzahleinstellung über einen Drehwähler am Schalter. Drehen Sie den Wähler zum Symbol "+", um die Höchstdrehzahl zu erhöhen, oder zu "-", um sie zu verringern. Drücken Sie den Schalter allmählich, um die gewünschte Drehzahl zu erreichen.

Kann ich diese Bohrmaschine zum Schrauben und Lösen von Schrauben verwenden?

Ja, sofern Sie eine minimale Drehzahl und geeignete Bits verwenden. Stellen Sie die Drehzahl auf Minimum, stellen Sie den Drehrichtungsschalter auf "L" zum Lösen oder auf "R" zum Festziehen. Sie können die Bits direkt im Bohrfutter oder über einen magnetischen Bit-Halter befestigen.

Wie installiere ich den Zusatzgriff?

Montieren Sie die Griffschelle am Bohrmaschinenkörper, wählen Sie eine bequeme Position, die dem Drehmoment standhält. Ziehen Sie den Griff fest, um ihn zu sichern.

Wie verwende ich den Tiefenanschlag?

Führen Sie die Stange des Tiefenanschlags durch die Öffnung des Zusatzgriffs. Stellen Sie die Position so ein, dass das Ende der gewünschten Tiefe am Bohrer entspricht (mit Filzstift markiert). Ziehen Sie den Griff oder die Feststellschraube an, um den Anschlag zu fixieren. Beim Bohren stoppt der Anschlag an der Oberfläche.

Was tun, wenn die Bohrmaschine während der Arbeit plötzlich stoppt?

Trennen Sie das Gerät sofort vom Netz. Überprüfen Sie, ob der Bohrer im Material blockiert ist. Wenn ja, stellen Sie die Drehrichtung auf Linkslauf und versuchen Sie, den Bohrer vorsichtig zu entfernen. Überprüfen Sie auch Kabel und Stecker. Wenn das Problem bestehen bleibt, wenden Sie sich an den Kundendienst.

Welche Bohrerarten kann ich mit dieser Bohrmaschine verwenden?

Verwenden Sie zylindrische Schaftbohrer, die für die Arbeit geeignet sind. Für Holz: Holzbohrer; für Metall: HSS-Bohrer; für Beton und Mauerwerk: Schlagbohrer mit Hartmetallplatte. Beachten Sie den maximalen Durchmesser von 13 mm in Stahl.

Wie bohre ich in Beton oder Stein?

Stellen Sie den Funktionsschalter auf die Schlagposition (Hammersymbol). Beginnen Sie mit einem Vorbohren ohne Schlag, dann verwenden Sie den Schlag für das endgültige Loch. Verwenden Sie Betonbohrer. Üben Sie konstanten Druck aus und ziehen Sie den Bohrer regelmäßig zurück, um den Staub zu entfernen.

Wie reinige und warte ich die Bohrmaschine?

Trennen Sie das Gerät vor jeder Wartung vom Netz. Reinigen Sie Gehäuse, Lüftungsöffnungen, Schalter und Griffe mit einem trockenen Tuch oder Druckluft (≤0,3 MPa). Verwenden Sie keine chemischen Reinigungsmittel oder Flüssigkeiten. Überprüfen Sie regelmäßig den Zustand von Kabel und Stecker.

Was tun bei ungewöhnlichen Geräuschen oder verdächtigem Geruch?

Stoppen Sie das Gerät sofort und trennen Sie es vom Netz. Überprüfen Sie das Gerät visuell: Kontrollieren Sie Kohlebürsten, Lager und Belüftung. Wenn übermäßige Funken oder Laufgeräusche auftreten, geben Sie das Gerät zur Reparatur an eine autorisierte Servicewerkstatt. Verwenden Sie das Gerät nicht, bis es repariert wurde.

BEDIENUNGSANLEITUNG 78997 Sthor

D SCHLAGBOHRMASCHINE

RUS УДАРНАЯ ДРЕЛЬ

UA УДАРНА ДРИЛЯ

LT SMÜGINIS GREŽTUVAS

LV SITAMĀ URBJMAŠĪNA

CZ NÁRAZOVÁ VRTAČKA

SK ÚDEROVÁ VŘTAČKA

H ÜTVEFÚRÓHOZ

RO MASINA DE GAURIT

Bedienungsanleitung durchgelesen

Schutzhandschuhe verwenden

Spannung und Nennfrequenz

Nennumdrehungsgeschwindigkeit

Номинальные обороты

Номінальні оберти

Max. Bohrdurchmesser

Umschalter für die Drehrichtung

Elektronisch geregelte Umdrehungsgeschwindigkeit

Zweite Klasse der elektrischen Sicherheit

Das Symbol verweist auf ein getrenntes Sammeln von verschlissenen elektrischen und elektronischen Ausrüstungen. Die verbrauchten elektrischen Geräte sind Sekundärrohstoffe – sie dürfen nicht in die Abfallbehälter für Haushalte geworfen werden, da sie gesundheits- und umweltschädigende Substanzen enthalten! Wir bitten um aktive Hilfe beim sparsamen Umgang mit Naturressourcen und dem Umweltschutz, in dem die verbrauchten Geräte zu einer Annahmestelle für solche elektrischen Geräte gebracht werden. Um die Menge der zu beseitigenden Abfälle zu begrenzen, ist ihr erneuter Gebrauch, Recycling oder Wiedergewinnung in anderer Form notwendig.

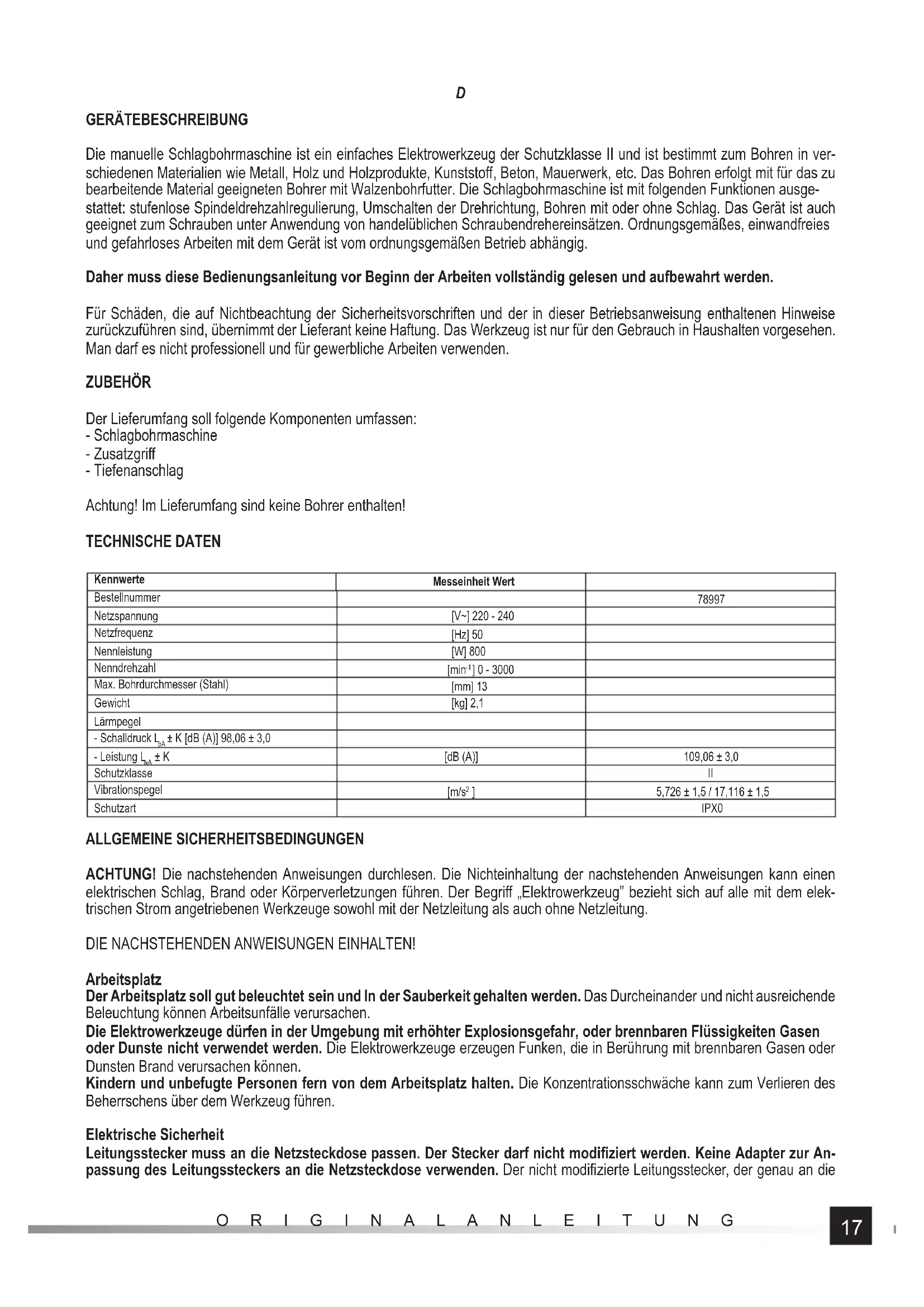

Die manuelle Schlagbohrmaschine ist ein einfaches Elektrowerkzeug der Schutzklasse II und ist bestimmt zum Bohren in verschiedenen Materialien wie Metall, Holz und Holzprodukte, Kunststoff, Beton, Mauerwerk, etc. Das Bohren erfolgt mit für das zu bearbeitende Material geeigneten Bohrer mit Walzenbohrfutter. Die Schlagbohrmaschine ist mit folgenden Funktionen ausgestattet: stufenlose Spindeldrehzahlregulierung, Umschalten der Drehrichtung, Bohren mit oder ohne Schlag. Das Gerät ist auch geeignet zum Schrauben unter Anwendung von handelüblichen Schraubendrehereinsätzen. Ordnungsgemäßes, einwandfreies und gefahrloses Arbeiten mit dem Gerät ist vom ordnungsgemäßen Betrieb abhängig.

Daher muss diese Bedienungsanleitung vor Beginn der Arbeiten vollständig gelesen und aufbewahrt werden.

Für Schäden, die auf Nichtbeachtung der Sicherheitsvorschriften und der in dieser Betriebsanweisung enthaltenen Hinweise zurückzuführen sind, übernimmt der Lieferant keine Haftung. Das Werkzeug ist nur für den Gebrauch in Haushalten vorgesehen. Man darf es nicht professionell und für gewerbliche Arbeiten verwenden.

ZUBEHÖR

Der Lieferumfang soll folgende Komponenten umfassen:

• Schlagbohrmaschine
• Zusatzgriff
• Tiefenanschlag

Achtung! Im Lieferumfang sind keine Bohrer enthalten!

TECHNISCHE DATEN

Kennwerte	Messeinheit Wert
Bestellnummer		78997
Netzspannung	[V~] 220 - 240
Netzfrequenz	[Hz] 50
Nennleistung	[W] 800
Nenndrehzahl	[min-1] 0 - 3000
Max. Bohrdurchmesser (Stahl)	[mm] 13
Gewicht	[kg] 2,1
Lärmpegel
- Schalldruck L_BA ± K [dB (A)] 98,06 ± 3,0
- Leistung L_BA ± K	[dB (A)]	109,06 ± 3,0
Schutzklasse		II
Vibrationspegel	[m/s2]	5,726 ± 1,5 / 17,116 ± 1,5
Schutzart		IPX0

ALLGEMEINE SICHERHEITSBEDINGUNGEN

ACHTUNG! Die nachstehenden Anweisungen durchlesen. Die Nichteinhaltung der nachstehenden Anweisungen kann einen elektrischen Schlag, Brand oder Körperverletzungen führen. Der Begriff „Elektrowerkzeug“ bezieht sich auf alle mit dem elektrischen Strom angetriebenen Werkzeuge sowohl mit der Netzleitung als auch ohne Netzleitung.

DIE NACHSTEHENDEN ANWEISUNGEN EINHALTEN!

Arbeitsplatz

Der Arbeitsplatz soll gut beleuchtet sein und In der Sauberkeit gehalten werden. Das Durcheinander und nicht ausreichende Beleuchtung können Arbeitsunfälle verursachen.

Die Elektrowerkzeuge dürfen in der Umgebung mit erhöhter Explosionsgefahr, oder brennbaren Flüssigkeiten Gasen oder Dunste nicht verwendet werden. Die Elektrowerkzeuge erzeugen Funken, die in Berührung mit brennbaren Gasen oder Dunsten Brand verursachen können.

Kindern und unbefugte Personen fern von dem Arbeitsplatz halten. Die Konzentrationsschwäche kann zum Verlieren des Beherrschens über dem Werkzeug führen.

Elektrische Sicherheit

Leitungsstecker muss an die Netzsteckdose passen. Der Stecker darf nicht modifiziert werden. Keine Adapter zur Anpassung des Leitungssteckers an die Netzsteckdose verwenden. Der nicht modifizierte Leitungsstecker, der genau an die

D

Netzsteckdose passt vermindert die Gefahr des elektrischen Schlages.

Den Kontakt mit geerdeten Flächen wie Rohre, Heizkörper, Kühlschränke vermeiden. Die Körpererdung erhöht das Risiko des elektrischen Schlages. Die Elektrowerkzeuge dürfen dem Einfluss von atmosphärischen Niederschlägen oder Der Feuchtigkeit nicht ausgesetzt werden. Wasser und Feuchtigkeit, die in das Innere des Elektrowerkzeuges eindringen, erhöhen die Gefahr des elektrischen Schlages.

Den Netzkabel nicht überlasten. Die Netzkabel nicht zum Tragen, Abschalten und Einschalten des Leitungssteckers zum Netzsteckdose verwenden. Den Kontakt des Leitungskabels mit der Wärme, Öl, scharfen Kanten und beweglichen Teilen vermeiden. Beschädigung des Leitungskabels erhöht die Gefahr des elektrischen Schlages.

Be idem Einsatz außerhalb der geschlossener Räumen sollen für Außen geeignete Verlängerungsschnüre verwendet werden. Die Verwendung der geeigneten Verlängerungsschnüre vermindert die Gefahr des elektrischen Schlages.

Personensicherheit

Dei Arbeit soll bei guter körperlicher und geistlicher Verfassung ausgeführt werden. Immer darauf achten was gemacht wird. Die Arbeit darf nicht bei der Ermündung oder unter Einfluss von Alkohol oder Medikamenten ausgeführt werden. Sogar eine momentane Unaufmerksamkeit während der Arbeit kann zu ernsthaften Körperverletzungen führen.

Die persönlichen Schutzmittel verwenden. Immer die Schutzbrille tragen. Die Verwendung von persönlichen Schutzmitteln wie Staubmasken, Schutzschuhe, Helme und Gehörschutz vermindern die Gefahr der ernsthaften Körperverletzungen.

Das zufällige Einschalten des Elektrowerkzeuges vermeiden. Bitte prüfen ob der Schalter in der Stellung „AUS“ steht bevor das Elektrowerkzeug an das elektrische Netz angeschlossen wird. Das Halten der Finger auf dem Schalter oder Anschluss des Elektrowerkzeuges bei dem eingeschalteten Schalter kann zu ernsthaften Körperverletzungen führen.

Vor Einschalten des Elektrowerkzeuges sollen alle Schlüssel und Werkzeuge entfernt werden, die zur Einstellung verwendet worden waren. Der an den beweglichen Teilen des Werkzeuges hintergelassene Schlüssel kann ernsthafte Körperverletzungen herbeiführen.

Gleichgewicht halten. Durch die ganze Zeit entsprechende Arbeitsstellung einnehmen. Dadurch lässt sich das Elektrowerkzeug in den unerwarteten Notfällen bei der Arbeit leichter beherrschen.

Schutzkleidung tragen. Keine lose Kleidung oder Schmuck tragen. Haare, Kleidung und Arbeitshandschuhe fern von den beweglichen Teilen des Elektrowerkzeuges halten. Lose Kleidung, Schmuck oder lange Haare können an die bewegliche Teile des Elektrowerkzeuges anhaken.

Staubabsaugung oder Staubbehälter verwenden falls das Werkzeug damit ausgestattet wird. Bitte sorgen Sie dafür damit sie sachgemäß angeschlossen sind. Verwendung der Staubabsaugung vermindert die Gefahr der ernsthaften Körperverletzungen.

Verwendung des Elektrowerkzeuges

Das Elektrowerkzeug nicht überlasten. Das zur ausführende Aufgabe geeignete Werkzeug verwenden. Entsprechende Auswahl des Werkzeuges gewährleistet eine leistungsfähige und sichere Arbeit.

Das Werkzeug darf nicht verwendet werden, falls der Netzschalter nicht funktioniert. Das Werkzug, welches sich mit dem Schalter nicht kontrollieren lässt, ist gefährlich und soll zur Reparatur geliefert werden.

Den Leitungsstecker von der Netzsteckdose herausziehen wenn das Werkzeug eingestellt oder Zubehör ausgetauscht bzw. das Werkzeug aufbewahrt wird. Dadurch wird das zufällige Einschalten des Elektrowerkzeuges vermieden.

Das Elektrowerkzeug vor den Zutritt von Kindern schützen. Die bei der Bedienung des Werkzeuges nicht eingeschulten Personen dürfen das Werkzeug nicht verwenden. Das Elektrowerkzeug kann in den Händen der nicht geschulten Personen gefährlich sein.

Entsprechende Instandhaltung des Werkzeuges gewährleisten. Das Werkzeug auf nicht eingepasste Teile und Spiele der beweglichen Teile prüfen. Bitte überprüfen, ob irgendein Bestandteil des Werkzeuges nicht beschädigt ist. Die Störungen sollen vor dem Einsatz des Werkzeugen beseitigt werden. Viele Unfälle sind durch nicht sachgemäße Instandhaltung des Werkzeuges verursacht.

Schneidewerkzeugen sollten sauber und geschärft sein. Sachgemäß geschärfte Schneidenwerkzeuge lassen sich besser während der Arbeit kontrollieren.

Dei Elektrowerkzeuge und Zubehör gemäß der vorstehenden Anweisungen benutzen. Die Werkzeuge entsprechend der Aufgabe und die Arbeitsbedingungen einsetzen. Die nicht bestimmungsgemäße Verwendung des Werkzeuges kann das Risiko der Gefahren erhöhen.

Während der Arbeitsausführung, bei der das eingesetzte Werkzeug mit einer verdeckten Leitung unter Spannung in Berührung kommen kann, ist das Elektrowerkzeug an den isolierten Griffen festzuhalten. Ein Kontakt des eingesetzten Werkzeuges mit einer unter Spannung stehenden Leitung kann zur Folge haben, dass auch die Metallelemente des Werkzeuges unter Spannung stehen, was wiederum einen Stromschlag für den Bediener des Werkzeuges hervorrufen kann.

Instandsetzungen

Die Werkzeuge sollen nur in den autorisierten Werkstätten bei der Verwendung der Originalersatzteile repariert werden.

Dadurch wird die entsprechende Arbeitssicherheit des Elektrowerkzeuges gewährleistet.

ZUSÄTZLICHE SICHERHEITSHINWEISE

Beim Arbeiten mit der Schlagbohrmaschine ist Gehörschutz anzulegen. Ist man dem Lärm ausgesetzt, kann dies zu einem Gehörverlust führen.

Das Werkzeug ist mit dem zusätzlichen Handgriff zu verwenden, der mit dem Werkzeug angeliefert wurde. Ein Kontrollverluist über das Werkzeug kann persönliche Verletzungen des Bedieners hervorrufen.

Während der Ausführung der Arbeiten, bei denen das eingesetzte Werkzeug mit einer verdeckten spannungsführenden Leitung in Berührung kommen kann, muss man das Elektrowerkzeug an den isolierten Handgriffen festhalten. Hat das eingesetzte Werkzeug Kontakt mit einer spannungsführenden Leitung, dann kann das dazu führen, dass sich die Metallelemente des Werkzeuges unter Spannung befinden können, was wiederum einen elektrischen Stromschlag für den Bediener des Werkzeuges hervorrufen kann.

ZUBEHÖRKOMPONENTEN MONTIEREN

ACHTUNG! Zur Montage des Zubehörs muss der Netzkabel vom Netz getrennt sein (Netzstecker aus der Steckdose ziehen!).

Zusatzgriff montieren (II)

Befestigungsöse des Zusatzhandgriffes am Schlagbohrmaschinenkörper befestigen, Lage des Zusatzhandgriffes so wählen, dass die sicherste Arbeit gewährleistet wird. Lage des Zusatzhandgriffes so wählen, dass es dem zur Bohrfutterdrehrichtung entgegen gesetzten Drehmoment entgegengewirkt werden kann. Dieses Drehmoment entsteht beim Normalbetrieb, wird jedoch durch das Verklemmen des Bohrers im bearbeiteten Material am höchsten. Zusatzhandgriff in seiner Lage durch festes Anziehen des Handgriff drehteils sichern.

Tiefenanschlag montieren (III)

Tiefenanschlagstift in die Bohrung der Zusatzhandgriff-Befestigungsöse stecken. Position des Tiefenanschlags je nach der jeweiligen Arbeit sichern: Handgriffdrehteil festziehen, separaten Dreknopf festziehen oder Sperrstift drücken. Die Lagensperrung des Tiefenanschlags wird auf der Abbildung detailliert dargestellt.

GERÄT VORBEREITEN

Vor Beginn der Arbeit das Gerätegehäuse und den Netzkabel mit Stecker auf Beschädigungen prüfen. Bei festgestellten Beschädigungen ist weitere Arbeit nicht gestattet.

Achtung! Bei jeglichen Arbeiten, die mit Befestigung und Wechseln der Einsatzwerkzeuge, Montage von Abdeckungen und Führungen, Einstellarbeiten etc. verbunden sind, muss das Gerät von Netzspannung getrennt sein, daher vor Beginn dieser Arbeiten: Netzstecker aus der Steckdose ziehen!

Befestigung der Bohrer im Bohrfutter (IV)

Für jeweilige Arbeit entsprechenden Bohrer mit Zylinderschaft wählen. Bohrer im Bohrfutter einsetzen, hinteren Bohrfutterteil festhalten und vorderen Bohrfutterteil so verstellen, dass der Bohrer zuverlässig und sicher befestigt wird.

Drehzahlregulierung (V)

Die Schlagbohrmaschine kann in ihrer Drehzahl stufenlos geregelt werden, indem der Drehknopf im Einschalter verstellt wird. Das Drehrichtungssymbol „Pfeil“, „+“ und „-“ bzw. ähnliche Symbole informieren über die Drehrichtung des Drehknopfes, um die Drehzahl entsprechend zu erhöhen oder zu reduzieren. Durch die Verstellung des Drehknopfes wird der Einschalterhub eingestellt, um jeweilige maximale Drehzahl zu erreichen. Durch die Druckerhöhung am Einschalter wird die Motordrehzahl erhöht.

Drehrichtung einstellen (VI)

Drehrichtungsumschalter auf R (Drehrichtung rechts) bzw. L (Drehrichtung links) stellen.

Achtung! Umschalten der Drehrichtung kann nur bei abgetrennter Spannungsversorgung erfolgen!

Mit Schlagfunktion arbeiten (VII)

Diese Funktion erleichtert das Bohren bei Arbeiten in Beton, Mauerwerk und harten Keramikmaterialien (Hartziegel, Gestein, Marmor). Dazu den Umschalter auf Schlagfunktion (Hammersymbol) stellen.

Bei Bohren in sonstigen Materialien ist die Schlagfunktion auszuschalten. Dazu den Umschalter auf Arbeit ohne Schlagfunktion (Bohrersymbol) stellen.

Vor Arbeitsbeginn durchzuführende Tätigkeiten

Vor Arbeitsbeginn:

Das zu bearbeitende Material mit Schraubstock oder Schraubenzwinge befestigen.

Nur geeignete Einsatzwerkzeuge verwenden. Sicherstellen, das diese geschärft sind und sich in einwandfreiem Zustand befinden.

D

Sicherheitskleidung, Schutzbrille und Gehörschutz tragen.

Nach Einspannen des Bohrers den Bohrfutterschlüssel aus dem Bohrfutter ziehen.

Netzstecker in die Steckdose einstecken.

Bohrmaschine immer mit beiden Händen am Griff und am Zusatzgriff halten

Für einen sicheren und stabilen Stand sorgen.

Den elektrischen Einschalter drücken.

Achtung! Bei anormalen Geräuschen, Knackgeräuschen, Brandgeruch etc. Bohrmaschine sofort ausschalten und Netzstecker aus der Steckdose ziehen.

BEDIENUNG DES GERÄTES

Achtung! Beim Arbeiten mit der Bohrmaschine Gehörschutz tragen!

Rechts- oder Linksdrehrichtung

Rechtsdrehrichtung beim Bohren mit handelsüblichen rechtsgängigen Bohrern einsetzen.

Linksdrehrichtung beim Klemmen von rechtsgängigen Bohrern und beim Herausdrehen von Schrauben einsetzen. Beim Heraus-drehen von Schrauben mit niedriger Drehzahl arbeiten.

Feststellknopf für Ein-/Ausschalter

Es wird empfohlen, den Ein-/Ausschalter bei Dauerbetrieb (z.B. beim Bohren in Beton, Mauerwerk, etc.) mit dem Feststellknopf zu arretieren. Dazu den Feststellknopf bei gedrücktem Ein-/Ausschalter mit dem Daumen drücken und den Ein-/Ausschalter loslassen. Um die Arretierung auszuschalten, den elektrischen Ein-/Ausschalter drücken.

Bohren in Holz

Vor dem Bohren empfi ehlt es sich, das zu bearbeitende Material mit Schraubstock oder Schraubenzwinge zu befestigen und anschließend die Bohrstelle mit einem Körner bzw. einem Nagel markieren. Geeigneten Bohrer in das Bohrfutter einspannen, Drehzahl einstellen, Bohrmaschine an das Netz anschließen und mit der Arbeit beginnen.

Bei durchlaufenden Bohrungen empfiehlt es sich, unter das zu bearbeitende Material eine Holzunterlage zu legen, wodurch der Bohrungsrand am Auslauf glatt ist.

Bei großen Durchmessern der Bohrungen empfi ehlt es sich, vorher eine Bohrung mit einem geringeren Durchmesser vorzunehmen.

Bohren in Metall

Das zu bearbeitende Material immer sicher befestigen. Bei dünnen Blechen empfiehlt es sich, unter das zu bearbeitende Material eine Holzunterlage zu legen, wodurch ungewünschtes Biegen etc. vermieden werden kann. Anschließend die Bohrstelle mit einem Körner markieren und mit dem Bohren beginnen.

Dabei Stahlbohrer einsetzen. Beim Bohren in Weißguss empfiehlt es sich, Hartmetallbohrer ein zusetzen. Bei großen Durchmessern der Bohrungen empfiehlt es sich, vorher eine Bohrung mit einem geringeren Durchmesser vorzunehmen.

Beim Bohren in Stahl Maschinenöl zum Kühlen des Bohrers verwenden.

Beim Bohren in Aluminium Terpentin- oder Paraffi nöl als Kühlmittel verwenden.

Beim Bohren in Messing, Kupfer oder Gusseisen keine Kühlmittel verwenden. In diesem Fall den Bohrer häufig aus dem Material ziehen und abkühlen lassen.

Bohren in Keramikmaterialien

Bohren in harten, kompakten Materialien (Beton, Hartziegel, Gestein, Marmor, etc.)

Erst eine kleinere Bohrung ohne Schlag vornehmen und anschließend mit Schlag bohren. Die endgültige Bohrung mit eingeschalteter Schlagfunktion vornehmen. Schlagbohrer aus Hartmetall in einwandfreiem Zustand verwenden.

Bohren in Fliesen, Weichziegel, Putz, etc.

Wie unter beschrieben, jedoch ohne Schlag bohren. Von Zeit zu Zeit den Bohrer aus der Bohrung ziehen, um Staub und Abfall beseitigen zu können. Beim Bohren das Gerät stark mit konstanter Kraft anpressen.

Ein- bzw. Herausdrehen von Schrauben

Die Schlagbohrmaschine mit Drehzahlregulierung und Drehrichtungsumschalter eignet sich auch zum Ein- und Herausdrehen von Schrauben. Dazu empfi ehlt es sich:

- mit minimaler Drehzahl zu arbeiten,

- entsprechende Schraubendrehereinsätze zu verwenden.

Die Schraubendrehereinsätze können direkt in das Bohrfutter oder mit speziellen Magnethaltern eingespannt werden.

Zum Herausdrehen von Schrauben den Drehrichtungsumschalter auf Linksdrehrichtung (L) stellen.

D

Löcher ausschneiden

Die Schlagbohrmaschine eignet sich auch zum Ausschneiden von größeren Löchern in Holz. Dazu werden spezielle Bohrer mit konstantem Durchmesser oder austauschbaren Einsätzen zum Sägen und Ausschneiden von Löchern benötigt.

Es empfiehlt sich, unter das zu bearbeitende Material eine Holzunterlage zu legen, wodurch der Bohrungsrand am Auslauf glatt ist.

Bohrvorgelegen

Bohrmaschinen mit variabler Drehrichtung sollen nicht mit Bohrvorgelegen verwendet werden.

Bohren mit der Verwedung eines Tiefenbegrenzers (VIII)

Den Begrenzer kann man als Erleichterung beim Bohren in Flächen verwenden, wo keine Durchgangsbohrungen, besonders in Beton und Holz, auszuführen sind. Dabei ist die Tiefe der Bohrung festzulegen. In das Futter ist der Bohrer zu installieren; mit Hilfe eines Filzstiftes wird auf dem Bohrer der Abstand vom Arbeitsende, das gleich der Tiefe ist, gekennzeichnet. Der Tiefenbegrenzer ist so einzustellen, dass sein Ende sich mit dem auf dem Bohrer gekennzeichneten Abstand „L“ überdeckt. Man muss sich auch überzeugen, dass der Begrenzer sich während des Funktionsbetriebes nicht verlagert. Jetzt beginnt man mit dem Bohren. Bei einer festgelegten Tiefe stützt sich dann der Begrenzer auf die Oberfläche in der Nähe der Bohrung. Dann muss man den Bohrer aus der Bohrung nehmen.

Zusätzliche Bemerkungen

Nicht zu starken Druck auf das zu bearbeitende Material ausüben und keine heftigen Bewegungen ausführen, sonst kann das Einsatzwerkzeug und die Bohrmaschine beschädigt werden.

Das Bohren in regelmäßigen Abständen unterbrechen.

Das Gerät nie überlasten – die Außenfl ächentemperatur darf nie 60°C überschreiten.

Nach Beendigung der Arbeit Bohrmaschine ausschalten, den Netzstecker aus der Steckdose ziehen sowie Wartungs- und Inspektionsarbeiten durchführen.

Der erklärte Gesamtwert der Schwingungen wurde nach der Standardprüfmethode gemessen und kann zum Vergleichen eines Werkzeuges mit dem anderen verwendet werden. Der erklärte Gesamtwert der Schwingungen kann im Rahmen einer Vorbewertung der Ausstellung benutzt werden.

Hinweis! Während des Funktionsbetriebes des Werkzeuges kann sich die Emission der Schwingungen vom deklarierten Wert unterscheiden, wobei dies von der Art der Verwendung des Werkzeuges abhängt.

Achtung! Man muss die Sicherheitsmittel für den Schutz des Bedieners bestimmen, die sich auf eine Bewertung der Gefährdung unter realen Nutzungsbedingungen stützen (dabei bezieht man alle Teile des Arbeitszyklus mit ein, wie zum Beispiel die Zeit, wenn das Werkzeug ausgeschaltet ist oder im Leerlauf arbeitet sowie die Zeit der Aktivierung).

KONSERVIERUNG UND ÜBERSICHTUNGEN

ACHTUNG! Vor dem Beitritt zur Regulierung, technischen Bedienung und Konservierung soll man die Einrichtung von der Elektronetz durch die Herausziehung des Steckers aus der Netzdose abschalten. Nach der Beendung der Arbeit soll man technischen Stand durch äußere Besichtigungen und die Beurteilung von: Gestell und Handgriff, Elektroleitung mit Stecker und Abbiegungsstück, Tätigkeit des Elektroschalters, Durchgängigkeit von Lüftungsschlitzen, Funken von Bürsten, Arbeitslautstärke von Lager und Getriebe, Anfahren und Arbeitsgleichmäßigkeit überprüfen. In der Garantiezeit kann der Benutzer keine Elektrowerkzeuge demontieren oder keine Bauteile sowie Bestandteile austauschen, weil dies eine Verlierung der Garantierechte verursacht. Alle beobachtete bei der Übersicht oder in der Arbeitszeit Unrichtigkeiten bestimmen das Signal zur Durchführung der Reparatur im Service. Nach der Beendung der Arbeit soll man Gehäuse, Lüftungsschlitze, Schalter, Zusatzhandgriff und Bedeckungen z.B. mit dem Druckluftstrahl (vom Druck nicht größer als von 0,3 MPa), Pinsel oder trockenen Lappen ohne Benutzung von Chemiemittel und Reinigungsfl üssigkeiten reinigen. Die Werkzeuge und Handgriff e soll man mit dem sauberen, trockenen Lappen reinigen.

RUS

TECHNISCHE PARAMETERS

Parameter Meeteenheid Waarde
Catalogusnummer 78997
Netwerkspanning [V~] 220 - 240
Netwerkfrequentie [Hz] 50
Nominaal vermogen [W] 800
Nominale toeren [min]	-1] 0 - 3000
Max. boordiameter (in staal) [mm]	13
Massa	[kg]	2,1
Lawaainiveau
- akoestische druk L_pA + K [dB (A)]	98,06 ± 3,0
- akoestisch vermogen L_wA + K [dB (A)]	109,06 ± 3,0
Isolatieklasse		II
Trillingsniveau: boren / boren met klopbeweging	[m/s2]	5,726 ± 1,5 / 17,116 ± 1,5
Beschermingsgraad		IPX0
