ПОСІБНИК КОРИСТУВАЧА 78997 Sthor

1. привідний корпус з рукояткою

2. самоцентрувальний свердлувальний патрон

3. додаткова ркуоятка

4. обмежувач глибини свердлування

5. провід мережі з відгинкою

6. електровимикач з регулюванням швидкості

7. блокування вимикача

8. перемикач напрямку обертання

PL GB D RUS UA LT LV CZ SK H RO E F I NL GR ОХОРОНА НАВКОЛИШНЬОГО СЕРЕДОВИЩА Вказаний символ означає селективний збір спрацьованої електричної та електронної апаратури. Спрацьовані електропристрої є вторинною сировиною, у звязку з чим заборонено викидати їх у смітники з побутовими відходами, оскільки вони містять речовини, що загрожують здоровю та навколишньому середовищу! Звертаємося до Вас з просьбою стосовно активної допомоги у галузі охорони навколишнього середовища та економного використання природних ресурсів шляхом передачі спрацьованих електропристроїв у відповідний пункт, що займається їх переховуванням. З метою обмеження обєму відходів, що знищуються, необхідно створити можливість для їх вторинного використання, рециклінгу або іншої форми повернення до промислового обігу. APLINKOS APSAUGA Simbolis nurodo, kad suvartoti elektroniniai ir elektriniai įrenginiai turi būti selektyviai surenkami. Suvartoti elektriniai įrankiai, – tai antrinės žaliavos – jų negalima išmesti į namų ūkio atliekų konteinerį, kadangi savo sudėtyje turi medžiagų pavojingų žmgaus sveikatai ir aplinkai! Kviečiame aktyviai bendradarbiauti ekonomiškame natūralių išteklių tvarkyme perduodant netinkamą vartoti įrankį į suvartotų elektros įrenginių surinkimo punktą. Šalinamų atliekų kiekiui apriboti yra būtinas jų pakartotinis panaudojimas, reciklingas arba medžiagų atgavimas kitoje perdirbtoje formoje.

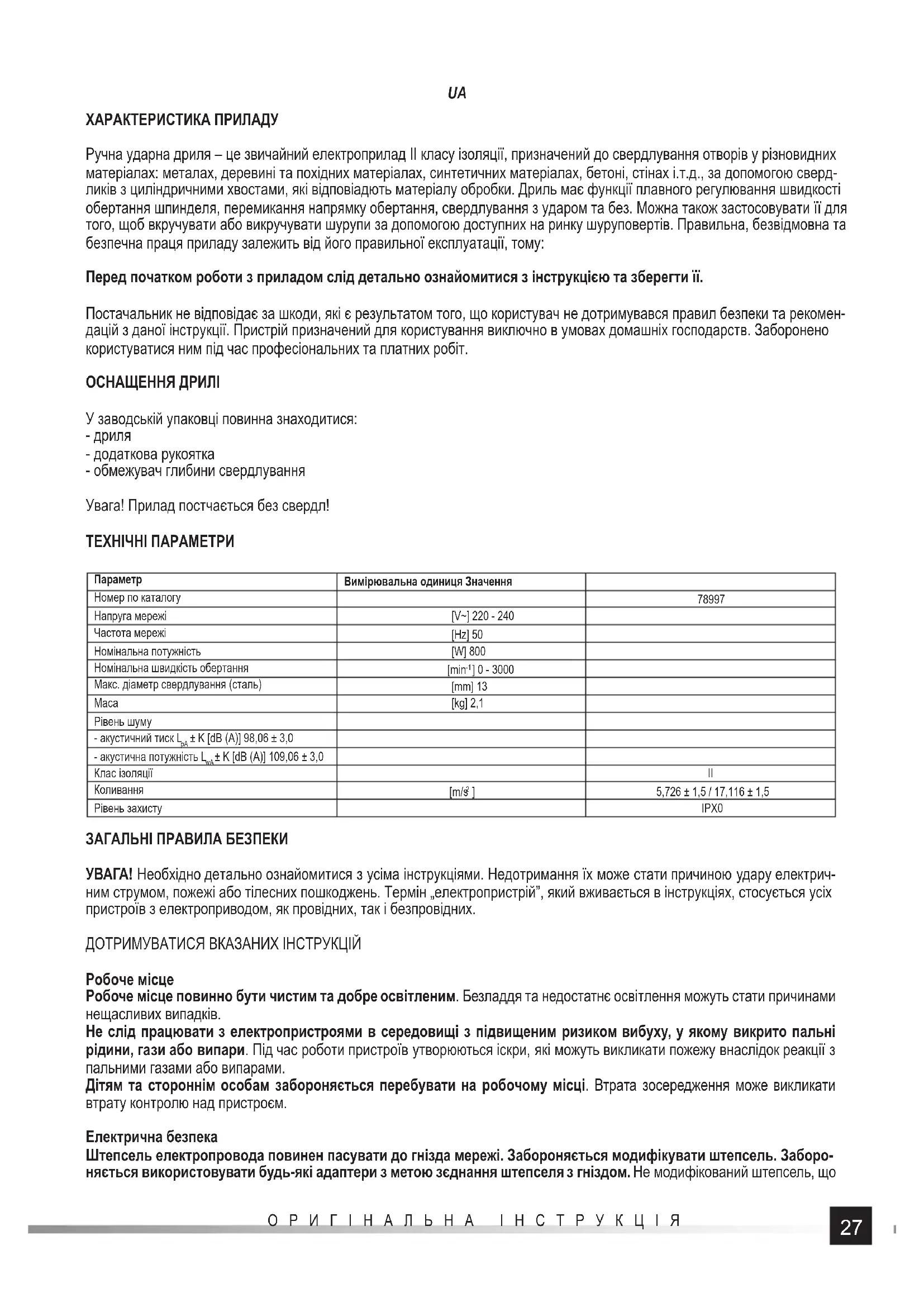

ХАРАКТЕРИСТИКА ПРИЛАДУ Ручна ударна дриля – це звичайний електроприлад ІІ класу ізоляції, призначений до свердлування отворів у різновидних матеріалах: металах, деревині та похідних матеріалах, синтетичних матеріалах, бетоні, стінах і.т.д., за допомогою сверд- ликів з циліндричними хвостами, які відповіадють матеріалу обробки. Дриль має функції плавного регулювання швидкості обертання шпинделя, перемикання напрямку обертання, свердлування з ударом та без. Можна також застосовувати її для того, щоб вкручувати або викручувати шурупи за допомогою доступних на ринку шуруповертів. Правильна, безвідмовна та безпечна праця приладу залежить від його правильної експлуатації, тому: Перед початком роботи з приладом слід детально ознайомитися з інструкцією та зберегти її. Постачальник не відповідає за шкоди, які є результатом того, що користувач не дотримувався правил безпеки та рекомен- дацій з даної інструкції. Пристрій призначений для користування виключно в умовах домашніх господарств. Заборонено користуватися ним під час професіональних та платних робіт. ОСНАЩЕННЯ ДРИЛІ У заводській упаковці повинна знаходитися:

- додаткова рукоятка - обмежувач глибини свердлування Увага! Прилад постчається без свердл! ТЕХНІЧНІ ПАРАМЕТРИ

Вимірювальна одиниця Значення Номер по каталогу

Напруга мережі [V~] 220 - 240 Частота мережі [Hz] 50 Номінальна потужність [W] 800 Номінальна швидкість обертання [min

] 0 - 3000 Макс. діаметр свердлування (сталь) [mm] 13

[kg] 2,1 Рівень шуму - акустичний тиск L

± K [dB (A)] 109,06 ± 3,0 Клас ізоляції

] 5,726 ± 1,5 / 17,116 ± 1,5 Рівень захисту IPX0 ЗАГАЛЬНІ ПРАВИЛА БЕЗПЕКИ УВАГА! Необхідно детально ознайомитися з усіма інструкціями. Недотримання їх може стати причиною удару електрич- ним струмом, пожежі або тілесних пошкоджень. Термін „електропристрій”, який вживається в інструкціях, стосується усіх пристроїв з електроприводом, як провідних, так і безпровідних. ДОТРИМУВАТИСЯ ВКАЗАНИХ ІНСТРУКЦІЙ Робоче місце Робоче місце повинно бути чистим та добре освітленим. Безладдя та недостатнє освітлення можуть стати причинами нещасливих випадків. Не слід працювати з електропристроями в середовищі з підвищеним ризиком вибуху, у якому викрито пальні рідини, гази або випари. Під час роботи пристроїв утворюються іскри, які можуть викликати пожежу внаслідок реакції з пальними газами або випарами. Дітям та стороннім особам забороняється перебувати на робочому місці. Втрата зосередження може викликати втрату контролю над пристроєм. Електрична безпека Штепсель електропровода повинен пасувати до гнізда мережі. Забороняється модифікувати штепсель. Заборо- няється використовувати будь-які адаптери з метою зєднання штепселя з гніздом. Не модифікований штепсель, що28 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

пасує до гнізда, зменшує ризик удару електричним струмом. Слід уникати контакту з заземленими поверхнями, такими, як труби, батареї та холодильники. Заземлення тіла підвищує ризик удару електричним струмом. Не слід виставляти пневматичні пристрої на контакт з атмосферними опадами та вологою. Після проникнення всередину електропристрою вода та волога підвищує ризик удару електричним струмом. Не перевантажувати провід живлення. Не користуватися проводом живлення з метою перенесення, підєднання та відєднання штепселя від гнізда мережі. Уникати контакту провода живлення з теплими предметами, маслом, гострими краями та рухомими елементами. Пошкодження провода живлення підвищує ризик удару електричним стру-

У випадку роботи поза закритими приміщеннями слід користуватися здовжувачами, пристосованими до роботи поза закритими приміщеннями. Користування відповідними здовжувачами зменшує ризик удару електричним струмом. Особиста безпека Слід починати роботу, будучи у доброму фізичному та психічному стані. Необхідно уважно слідкувати за викону- ваною операцією. Не слід працювати втомленим, після прийому медикаментів та вживання алкогольних напоїв. Не забувайте про те, що навіть секундна неуважність може привести до поважних тілесних пошкоджень. Слід користуватися засобами особистої безпеки. Обовязково одягти захисні окуляри. Користування засобами осо- бистої безпеки, такими, як протипилові маски, захисне взуття, каски та вушні вклади зменшує ризик поважних тілесних пошкоджень. Слід уникати випадкового пуску пристрою. Необхідно переконатися у тому, що вимикач знаходиться у позиції “викл.”, перед ввімкненням пристрою у електромережу. Не слід тримати палець на вимикачі або підєднувати електро- пристрій, якщо вимикач знаходиться у позиції “вкл.”, оскільки це може викликати поважні тілесні пошкодження. Перед пуском електропристрою необхідно усунути всі ключі та інструменти, які використовувалися під час його регулювання. Ключ, що залишився на обертальних елементах пристрою, може стати причиною поважних тілесних по-

Необхідно утримувати рівновагу. Постійно працювати у відповідній позі. Завдяки цьому полегшиться контроль над електропристроєм у випадку несподіваних ситуацій під час роботи. Слід користуватися захисним одягом. Не носити просторний одяг та прикраси. Волосся, одяг та рукавиці слід тримати здаля від рухомих частин електропристрою. Просторний одяг, волосся або прикраси можуть зачепитися або бути втягнутими рухомими частинами пристрою. Слід користуватися відводом пилу або мішками для пилу, якщо пристрій оснащений ними. Подбайте про те, щоб правильно підєднати їх. Користування відводом пилу зменшує ризик поважних тілесних пошкоджень. Користування електропристроєм Не перевантажуйте електропристрій. Слід користуватися інструментами, що відповідають даному виду роботи. Відповідний добір інструменту до даної роботи гарантує підвищення продуктивності та трудової безпеки. Забороняється користуватися електропристроєм, якщо не працює його вимикач мережі. Пристрій, який неможливо контролювати за допомогою вимикача мережі, небезпечний; слід віддати його у ремонт. Слід вийняти штепсель з гнізда мережі перед регулюванням, заміною аксесуарів та переховуванням пристрою. Завдяки цьому Ви уникнете випадкового пуску електропристрою. Пристрої слід переховувати у місці, недоступному для дітей. Забороняється працювати з пристроєм особам, які не навчені обслуговувати його. Електропристрій в руках не навченого оператора може стати небезпечним. Забезпечити відповідну консервацію пристрою. Перевіряти пристрій з точки зору невірних зєднань та зазорів у рухомих частинах. Перевіряти, чи не пошкоджений будь-який елемент пристрою. Якщо викрито поломки, то слід усунути їх перед початком роботи з електропристроєм. Багато нещасливих випадків викликано внаслідок неправиль- ної консервації пристрою. Ріжучі інструменти слід переховувати чистими та наточеними. Правильна консервація ріжучих інструментів полегшує контроль над ними під час роботи. Користуватися електропристроями та аксесуарами згідно з вказаними вище інструкціями. Користуватися при- строями та інструментами згідно з їх призначенням та враховувати умови на робочому місці. Використовування пристроїв та інструментів всупереч їх призначенню підвищує ризик небезпечних ситуацій. Підчас виконування праці, коли установлений інструмент може доторкнутися вкритого проводу під напругою держати електричний інструмент за допомогою ізолюваних ручок. Установлений інструмент підчас контакту з про- водом під напругою може спричинити це, що металеві елементи інструменту можуть оказатися під напругоб, що може спричинити електричне ураження оператора інструменту.

Слід проводити ремонти пристрою виключно в уповноважених закладах, що користуються лише оригінальними запчастинами. Це гарантує відповідний рівень безпеки під час роботи з електропристроєм.29 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

ДОДАТКОВІ ІНСТРУКЦІЇ З БЕЗПЕКИ Під час роботи з ударним дрилем необхідно використовувати засоби для захисту органів слуху. Шум може при- звести до втрати слуху. Для роботи з інструментом слід використовувати додаткові ручки, що поставляються з інструментом. Втрата контролю може призвести до травми оператора. Під час виконання робіт, при яких приладдям можна зачепити схований провід під напругою, електроінструмент необхідно тримати за ізольовані ручки. При контакті приладдя з проводом під напругою електричний струм може посту- пити на металеві елементи інструмента, що може призвести до ураження оператора інструмента електричним струмом. МОНТАЖ ЕЛЕМЕНТІВ ОСНАЩЕННЯ УВАГА! Moнтаж оснащення можна проводити лише при умові, що дриля вимкнута з мережі живлення (Вийняти штепсель провода приладу з гнізда електромережі!) Монтаж додаткової рукоятки (II) Держак свердлильного патрона зафіксувати на корпусі дриля, вибрати позицію патрона так, щоб забезпечити максималь- но безпечну роботу. Позицію патрона потрібно вибрати таким чином, щоб можна було протидіяти крутному моменту, на- прям якого є протилежним до напряму обертів свердлильного патрона. Цей момент виникає в ході нормальної роботи, але найвищої величини досягає в випадку заклинювання свердла в оброблювальному матеріалі. Позицію патрона закріпити міцним і надійним закручуванням рукоятки додаткового патрона. Монтаж обмежувача глибини свердління (III) Стрижень обмежувача перекинути через отвір, розміщений в держаку додаткової рукоятки. Позицію обмежувача потрібно закріпити залежно від виду монтажу: закручуючи рукоятку додаткового патрона, закручуючи окремо регулювальний важіль або за допомогою натискування блокади. Конкретний спосіб блокування позиції обмежувача показано в ілюстрації. ПІДГОТОВКА ДО РОБОТИ Перед початком роботи слід перевірити, чи не пошкоджений корпус і зєднувальний провід зі штепселем. Якщо викрито пошкодження, то забороняється продовжувати роботу. Увага! Всі процедури, звязані з кріпленням та заміною робочих інструментів, монтажем щитків і напрямних, регулюванням і.т.д., слід проводити, коли прилад вимкнутий з мережі живлення, тому перед початком таких робіт: Вийняти штепсель провода приладу з гнізда електромережі! Установка свердел у патроні (IV) Потрібно вибрати відповідне для даної роботи свердло з циліндричним хвостовиком. До патрон вставити свердло, а потім, притримуючи задню частину патрона, обертати передню частину патрона так, щоб свердло було надійно і міцно закріплене в патроні. Регулювання швидкості обертання (V) Дриль оснащений плавною регуляцією обертів. Регуляція відбувається за допомогою регулювального важеля, розміще- ного на вмикачі. Показник оберту у формі стрілки, символів “+” і “-“ чи подібних символів показує, в яку сторону потрібно повернути регулювальний важіль, щоб збільшити чи зменшити обертальну швидкість. Обертання регулювального важеля регулює діапазон руху вмикача, що переходить в максимальну величину обертальної швидкості. Поступове натискання на вмикач пришвидшує оберти двигуна. Вибір напрямку обертання (VI) Привести перемикач напрямку обертання у положення R (правосторонні оберти) або L (лівосторонні оберти). Увага! Напрямок обертання можна змінити лише за умови, що дриля вимкнута з мережі живлення! Вибір режиму удару (VII) Режим роботи з ударом полегшує працю під час свердлування отворів у бетоні, стінах та твердих керамічних матеріалах (тверда цегла, камінь, мармур). Перемикач удару слід привести у положеня “робота з ударом” (символ - молоток). Під час свердлування отворів у інших матеріалах слід вимкнути режим удару, приводячи перемикач у положення “робота без удару” (символ - свердло) Процедура підготовки до роботи Перед початком роботи:30 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Закріпити матеріал обробки у лещатах або ваймах. Вживати робочі інструменти, які відповідають виду роботи. Вони повинні бути наточені та в хорошому стані. Одягнути робочий одяг та засоби захисту зору і слуху. Після закріплення свердла вийняти використаний до цього ключик з свердлувального патрона. Вставити штепсель провода дрилі у гніздо електромережі. Двома руками взяти дрилю за рукоятку та додаткову рукоятку Прийняти надійну та стабільну позу. Ввімкнути дрилю, натискаючи пальцем на електровимикач Увага! Якщо чути підозрілий шум, тріск, запах і.т.д., то слід негайно вимкнути дрилю та вийняти штепсель з гнізда електро-

КОРИСТУВАННЯ ПРИЛАДОМ Увага! Під час користування дриллю слід вживати засоби захисту слуху! Право- або лівосторонні оберти Правосторонні оберти вживати під час свердлування правосторонніми свердлами загального застосовування. Лівосторонні оберти вживати, якщо правостороннє свердло застрягло у матеріалі та у випадку викручування шурупів. Шурупи викручувати на мінімальній швидкості. Блокування вимикача Блокування вимикача рекомендується використовувати у випадку довгочасного свердлування (напр., свердлування у бе- тоні,стінах і.т.д.). Біля натиснутого вимикача слід великим пальцем натиснути на кнопку блокування і пустити вимикач. Щоб зняти блокування, достатньо натиснути на електровимикач. Свердлування у деревині Перед свердлуванням рекомеднується закріпити предмет обробки у лещатах або ваймах, а потім кернером або цвяхом зазначити місце свердлування. У свердлувальному патроні закріпити відповідне свердло, вибрати швидкість, підєднати дрилю до електромережі та почати свердлування. У випадку наскрізних отворів рекомеднується підкласти під матеріал деревяний брусок, завдяки чому по краях отвору не буде зазубрин. У випадку отворів великого діаметру рекомендується просвердлувати менший напрямний отвір. Свердлування у металах Обовязково надійно закріпити матеріал обробки. У випадку тонкої бляхи рекомендується підкласти під неї деревяний брусок, щоб отвір був рівним та регулярним. Потім зазначити місця майбутніх отворів кернером і почати свердлування. Вживати срердла для сталі. У випадку свердлування отворів у білому чавуні рекомендується вживати свердла з кінцівками з карбідів-агломератів. У випадку отворів великого діаметру рекомендується просвердлувати менший напрямний отвір. У випадку свердлування у сталі рекомендується охолоджувати свердло машинним маслом. У випадку алюмінію охолоджувати свердло терпентином або парафіном. У випадку свердлування у латуні, міді або чавуні не слід вживати охолоджувальні речовини. Охолоджувати свердло, часто виймаючи його з матеріалу і дозволяючи йому вистигнути. Свердлування у керамічних матеріалах Свердлування у твердих, щільних матеріалах (бетон, тверда цегла, камінь, мармур і.т.д.) Перед свердлуванням потрібного отвору провести розмітку шляхом свердлування меншого отвору без удару. Потрібний отвір свердлувати у режимі удару. Вживати ударні свердла з карбідів-агломератів у хорошому стані. Свердлування у плитці, мякій цеглі, штукатурці і.т.д. Свердлувати так, як у пункті, але без удару. Якщо проходить певний час, то слід кожний раз виймати свердло з отвору, щоб очистити його від пилюки та відходів. Під час свердлування натискати на прилад з постійною значною силою. Вкручування та викручування шурупів Дрилю з регулюванням швидкості обертання та перемінним напрямком обертання можна використовувати також до вкру- чування та викручування шурупів. Рекомендується: - робити це на якомога меншій швидкості обертання, - вживати відповідні насадки. Насадки можна закріпити безпосередньо у свердлувальному патроні або за допомогою спеціального магнітного патрону. Щоб викрутити шуруп, слід змінити напрямок обертання перемикачем на лівосторонні оберти (L). Великі отвори Дрилю можна використовувати до виконання великих отворів у деревині за допомогою спеціальних свердл з постійним31 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

діаметром або замінних насадок з набору пилок-лобзиків для отворів. Щоб уникнути зазубрин по краях отворів, слід підкласти під матеріал деревяний брусок.

Дрилі з перемінним напрямком обертання не повинні вживатися як привід робочих приставок. Свердління з використанням обмежувача глибини (VIII) Обмежувач може бути використаний для полегшення свердління там, де потрібно просвердлити глухі (не наскрізні) отво- ри, зокрема, в бетоні і дереві. Визначити глибину отвору. Встановити в патроні свердло. Відзначити фломастером на свердлі глибину отвору (вимірювати від робочого кінця свердла). Обмежувач глибини встановити так, щоб його кінець збігався із зазначеною на свердлі відстанню „L”. Переконатися, що обмежувач не пересунеться під час роботи. Розпочати свердління. При досягненні встановленої глибини торець обмежувача торкнеться поверхні біля отвору. Після цього ви- йняти свердло з отвору. Додаткові уваги Під час роботи не слід занадто сильно натискати на матеріал обробки та не робити різких рухів, щоб не викликати по- шкодження робочого інструменту та дрилі. Під час роботи робити регулярні перерви. Забороняється перевантажувати прилад – температура зовнішніх поверхонь ні в якому випадку не може перевищувати 60

Після завершення роботи вимкнути дрилю, вийняти штепсель провода з гнізда електромережі та провести огляд і консервацію. Повне значення колихання, що заявляється вимірювалося за допомогою стандартного методу дослідження і ним можна користуватися для порівняння одного інструменту з другим. Повним значенням колихань, що заявляється можна користу- ватися для вступної оцінки експозиції. Увагa! Eмісія колихань підчас роботи з інструментом може відрізнятися від заявленого значення, залежно від способу користування інструментом. Увагa! Слід визначити засоби безпеки, що будуть захищати оператора, які основані на оцінці нараження в дійсних умовах користування (враховуючи у це усі частини робочого циклу, як наприклад час коли інструмент вимкнутий або працює на неробочому ході, також час активації). КОНСЕРВАЦІЯ ТА ОГЛЯД УВАГА! Перед початком регулювання, технічного обслуговування або консервації слід вийняти штепсель приладу з гнізда електромережі. Після завершення роботи слід перевірити технічний стан електроприладу шляхом зовнішнього огляду та оцінки: корпуса та рукоятки, електропровода з штепселем і відгинкою, роботи електричного вимикача, прохідності венти- ляційних щілин, іскрення щіток, рівня шуму при роботі підшипників та передачі, запуска та рівномірності роботи. Протягом гарантійного періоду користувач не може проводити додатковий монтаж електроприладів або заміну будь-яких елементів та частин, оскільки це викликає втрату гарантійних прав. Всілякі перебої, викриті під час огляду або роботи, є сигналом до проведення ремонту у сервісному пункті. Після завершення роботи корпус, вентиляційні щілини, перемикачі, додаткову рукоятку та щитки слід прочистити, напр., струменем повітря (тиск не більше 0,3 MPa), пензлем або сухою шматкою без застосовування хімічних речовин та миючих рідин. Прилад та затиски прочистити сухою чистою шматою.32 ORIGINALI INSTRUKCIJA
