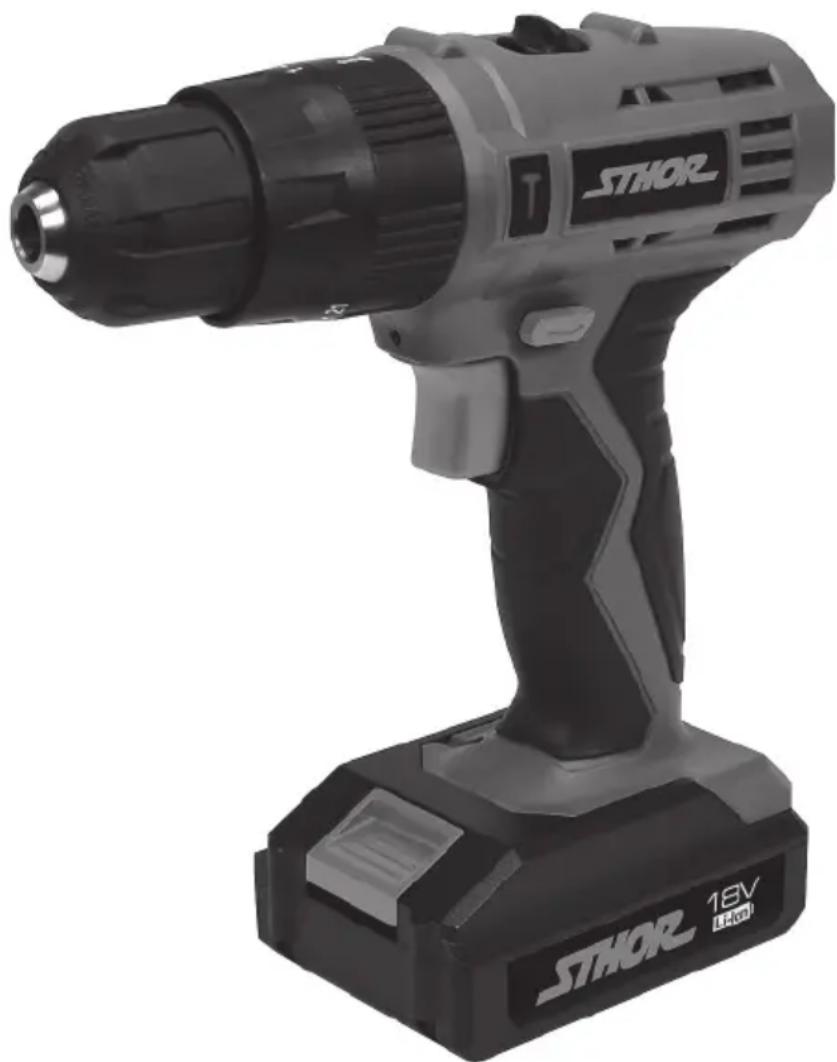

78974 - дриль Sthor - Безкоштовний посібник користувача

Тип продукту	Акумуляторний дриль-шуруповерт
Номер моделі	78974
Бренд	Sthor
Робоча напруга	18 В постійного струму
Швидкість без навантаження	0 - 350 / 0 - 1300 хв⁻¹
Максимальний крутний момент	24 Нм
Вага	0.83 кг
Діаметр патрона	0.8 - 10 мм
Макс. діаметр свердління (дерево)	10 мм
Макс. діаметр свердління (бетон)	10 мм
Макс. діаметр свердління (сталь)	10 мм
Тип акумулятора	Li-Ion
Ємність акумулятора	1.3 А·год
Вхід зарядного пристрою	~230 В, 50 Гц
Вихід зарядного пристрою	15 В, 400 мА
Час заряджання	3 - 5 годин
Рівень шуму (звуковий тиск)	89.0 дБ(A) ± 3.0
Рівень звукової потужності	100.0 дБ(A) ± 3.0
Рівень вібрації (ah)	15.25 м/с² ± 1.5
Ступінь захисту	IPX0
Клас ізоляції	III
Функції свердління	Ударне свердління по бетону, стандартне свердління по дереву та металу
Напрямок обертання	Праве (вперед) і ліве (реверс)
Регулювання крутного моменту	16-ступенева муфта з режимом свердління/удару
Передачі швидкості	2 механічні передачі (низька для закручування, висока для свердління)
Комплектні аксесуари	Акумулятор, зарядний пристрій

Часті запитання - 78974 Sthor

Як зарядити акумулятор вперше?

Перед першим використанням повністю зарядіть акумулятор за допомогою наданого зарядного пристрою. Підключіть штекер зарядного пристрою до гнізда акумулятора, потім вставте в розетку. Червоний світлодіод вказує на заряджання; зелений світлодіод сигналізує про повний заряд (приблизно 3-5 годин). Завжди заряджайте в сухому приміщенні та відключайте після заряджання.

Чи можна використовувати цей дриль для ударного свердління бетону?

Так, дриль має функцію удару. Поверніть кільце регулювання крутного моменту на символ молотка, щоб активувати ударне свердління. Використовуйте цей режим для бетону, каменю або цегли. Для дерева та металу використовуйте символ свердла, щоб вимкнути ударний механізм.

Як вибрати відповідний крутний момент для закручування?

Поверніть кільце регулювання крутного моменту на число (1-16). Почніть з малого числа та збільшуйте, доки шуруп не закрутиться без зриву. Муфта клацне при досягненні встановленого моменту, запобігаючи перетягуванню. Для свердління встановіть на символ свердла або молотка, щоб вимкнути муфту.

Як правильно вставити та вийняти свердла?

Використовуйте самозатискний патрон. Відкрийте патрон, повертаючи передню втулку, вставте свердло та затисніть вручну до фіксації. Щоб вийняти, поверніть втулку в зворотному напрямку. Перед роботою переконайтеся, що свердло відцентроване та надійно закріплено.

Як продовжити термін служби акумулятора?

Зберігайте акумулятор при температурі від 0°C до 30°C і вологості 50%. Уникайте повного розряду; заряджайте, коли продуктивність падає. Для тривалого зберігання зарядіть до приблизно 70% і підзаряджайте раз на рік. Не замикайте контакти накоротко та не допускайте вологи.

Які заходи безпеки слід дотримуватися під час свердління?

Завжди використовуйте захисні окуляри та навушники. Закріпіть заготовку. Тримайте дриль обома руками, прийміть стійке положення. Перед встановленням акумулятора переконайтеся, що вимикач вимкнено. Не прикладайте надмірних зусиль; дозвольте інструменту виконувати роботу.

Чому дриль зупиняється під час роботи?

Це може бути спричинено спрацюванням муфти перевантаження, коли крутний момент перевищує встановлене значення. Зменшіть налаштування крутного моменту або перемкніть у режим свердління. Альтернативно, акумулятор може бути розрядженим; зарядіть його. Якщо з'явиться незвичний шум або запах, негайно зупиніться та вийміть акумулятор.

Чи можна використовувати цей дриль для закручування шурупів з бітами?

Так, використовуйте тримач біт у патроні та вставте стандартний біт. Для легшої зміни бітів можна використовувати магнітний тримач. Встановіть крутний момент на низьке значення, щоб запобігти пошкодженню.

Як перемикатися між режимами свердління та закручування?

Для закручування використовуйте передачу 1 (низька швидкість, високий момент) та виберіть число на кільці. Для свердління використовуйте передачу 2 (висока швидкість) і встановіть кільце на символ свердла. Для ударного свердління бетону виберіть символ молотка.

Якого обслуговування потребує дриль?

Після використання очистіть корпус та вентиляційні отвори сухою ганчіркою або стисненим повітрям (макс. 0.3 МПа). Не використовуйте хімічні засоби. Огляньте патрон, вимикач і контакти акумулятора. Ремонт довіряйте лише авторизованим сервісним центрам з використанням оригінальних запчастин.

ПОСІБНИК КОРИСТУВАЧА 78974 Sthor

UA АКУМУЛЯТОРНА ДРИЛЯ З ШУРУПОВЕРТОМ

LT AKUMULIATORINIS GREŽTUVAS-SUKTUVAS

LV AKUMULATORA URBJMAŠINA-SKRÜVGRIEZIS

CZ AKUMULÁTOROVÝ VRTACÍ ŠROUBOVÁK

SK AKUMULÁTOROVÝ VŘTACÍ SKRUTKOVAČ

H AKKUS FÚRÓCSAVAROZÓK

RO MAŞINA DE GĂURIT / ÎNŞURUBAT CU ACUMULATOR

E TALADRO / ATORNILLADOR A BATERÍA

Рік випуску: Pagaminimo metai:

1. аккумуляторная дрель с шуруповертом
2. аккумулятор
   3.выключатель
3. реверсивный переключатель
4. сверлильный патрон
5. переключатель момента вращения
6. зарядное устройство аккумулятора
7. индикатор зарядки аккумулятора

8. защелка аккумулятора

9. дриля з шуруповертом

10. акумулятор
11. вимикач
12. реверсивний перемикач
13. свердлувальний патрон
14. перемикач моменту обертання
15. зарядний пристрій акумулятора
16. індикатор зарядження акумулятора

17. защіпка акумулятора

18. gręžtuvas-suktuvas

19. akumuliatorius
20. jungiklis
21. apsisukimų krypties perjungiklis
22. griebtuvas
23. sukimosi momento perjungiklis
24. akumuliatoriaus jkroviklis
25. akumuliatoriaus jkrovimo indikatorius
26. akumuliatoriaus spūsčiukas

LV CZ SK

Прочитать інструкцію

Perskaityti instrukcija

Jālasa instrukciju

Користуйтесь захисними окулярами

Vartok apsauginius akinius

Користуйтесь засобами захисту слуху

Vartoti ausines klausai apsaugoti

Слід користуватися захисними рукавицями

Vartoti apsaugines pirštines

Реверсивний перемикач

Пристрій оснащений лампочкою або діодом

Електронне регулювання обертів

Режим роботи пристрою

Irengimo darbo réžimas

Вказаний символ означає селективний збір спрацьованої електричної та електронної апаратури. Страцьовані електропристрої є вторинною сировиною, у звязку з чим заборонено викидати їх у смітники з побутовими відходами, оскільки вони містять речовини, що загрожують здоровю та навколишньому середовищу! Звертаємося до Вас з просьбою стосовно активної допомоги у галузі охорони навколишнього середовища та економного використання природних ресурсів шляхом передачі спрацьованих електропристроїв у відповідний пункт, що займається їх переховуванням. З метою обмеження обєму відходів, що знищуються, необхідно створити можливість для їх вторинного використання, рециклінгу або іншої форми повернення до промислового обігу.

APLINKOS APSAUGA

Акумуляторна дриля з шуруповертом – це універсальний пристрій, який не вимагає зовнішнього джерела живлення, призначений для любительського користування під час свердлування різноманітних матеріалів (напр., деревина та похідні матеріали, метали), а також під час вкручування та викручування шурупів та болтів. Даний пристрій стане у пригоді особливо користувачам, що займаються монтажними та опоряджувальними роботами. Правильна, безвідмовна та безпечна праця пристрою залежить від його правильної експлуатації, тому:

Перед початком роботи з пристроєм слід детально ознайомитися з інструкцією та зберегти її.

Постачальник не відповідає за збитки, нанесені внаслідок порушення правил техніки безпеки та рекомендацій з даної інструкції.

OCHACTKA

Пристрій поставляється у комплекті і не вимагає монтажу. Пристрій комплектується: акумуляторною батаресю і зарядним пристроєм (адаптером).

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Параметр Одиниця вимірювання Значення
Артикул YT-82794, YT-82795
Робоча напруга [В] 18 В пост. струму
Частота обертів (на холостому ходу) [хв	^-1 ] 0 - 440 / 0 - 1650
Максимальний крутний момент [Нм] 55
Рівень шуму
- акустичний тиск L_рд ± K_рд	[дБ] 74,0 ± 3,0
- акустична потужність L_рд ± K_рд	[дБ] 85,0 ± 3,0
Клас захисту		IP20
Клас ізоляції		III
Рівень вібрації a_n ± K	[m/c] 3,0 ± 1,5
Маса	[kг]	1,2
Затискний патрон	[мм]	1,5 - 13
Максимальний діаметр свердління
- в деревині	[мм] 25
- в бетоні	[мм]	-
- в сталі	[мм] 10
Тип акумуляторної батареї		Li-Ion
Ємність акумуляторної батареї	[A · год]	2
Зарядний пристрій
Вхідна напруга	[B ~ ]	220 - 240
Частота мережі	[Гц]	50 / 60
Номінальна потужність	[Вт]	60
Вихідна напруга	[B] 21 В пост. струму
Вихідний струм	[A]	2,4
Час зарядки	[год]	1

ЗАГАЛЬНІ ПРАВИЛА БЕЗПЕКИ

УВАГА! Необхідно детально ознайомитися з усіма інструкціями. Недотримання їх може стати причиною удару електричним струмом, пожежі або тілесних пошкоджень. Термін „електропристрій”, який вживається в інструкціях, стосується усіх пристроїв з електроприводом, як провідних, так і безпровідних.

ДОТРИМУВАТИСЯ ВКАЗАНИХ ІНСТРУКЦІЙ

Робоче місце

Робоче місце повинно бути чистим та добре освітленим. Безладдя та недостатне освітлення можуть стати причинами нещасливих випадків.

Не слід працювати з електропристроями в середовищі з підвищеним ризиком вибуху, у якому викрито пальні рідини, гази або випари. Під час роботи пристроїв утворюються іскри, які можуть викликати пожежу внаслідок реакції з пальними газами або випарами.

UA

Дітям та стороннім особам забороняється перебувати на робочому місці. Втрата зосередження може викликати втрату контролю над пристроєм.

Електрична безпека

Штепсель електропровода повинен пасувати до гнізда мережі. Забороняється модифікувати штепсель. Забороняється використовувати будь-які адаптери з метою зеднання штепселя з гніздом. Не модифікований штепсель, що пасує до гнізда, зменшує ризик удару електричним струмом.

Слід уникати контакту з заземленими поверхнями, такими, як труби, батареї та холодильники. Заземлення тіла підвищує ризик удару електричним струмом.

Не слід виставляти пневматичні пристрої на контакт з атмосферними опадами та вологою. Після проникнення всередину електропристрою вода та волога підвищує ризик удару електричним струмом.

Не перевантажувати провід живлення. Не користуватися проводом живлення з метою перенесення, підєднання та відєднання штепселя від гнізда мережі. Уникати контакту провода живлення з теплими предметами, маслом, го-стрими краями та рухомими елементами. Пошкодження провода живлення підвищує ризик удару електричним струмом.

У випадку роботи поза закритими приміщеннями слід користуватися здовжувачами, пристосованими до роботи поза закритими приміщеннями. Користування відповідними здовжувачами зменшує ризик удару електричним струмом.

Особиста безпека

Слід починати роботу, будучи у доброму фізичному та психічному стані. Необхідно уважно слідкувати за виконуваною операцією. Не слід працювати втомленим, після прийому медикаментів та вживання алкогольних напоїв. Не забувайте про те, що навіть секундна неуважність може привести до поважних тілесних пошкоджень.

Слід користуватися засобами особистої безпеки. Обовязково одягти захисні окуляри. Користування засобами особистої безпеки, такими, як протипилові маски, захисне взуття, каски та вушні вклади зменшує ризик поважних тілесних пошкоджень.

Слід уникати випадкового пуску пристрою. Необхідно переконатися у тому, що вимикач знаходиться у позиції "викл.", перед ввімкненням пристрою у електромережу. Не слід тримати палець на вимикачі або підеднувати електропристрій, якщо вимикач знаходиться у позиції "вкл.", оскільки це може викликати поважні тілесні пошкодження.

Перед пуском електропристрою необхідно усунути всі ключі та інструменти, які використовувалися під час його регулювання. Ключ, що залишився на обертальних елементах пристрою, може стати причиною поважних тілесних пошкоджень.

Необхідно утримувати рівновагу. Постійно працювати у відповідній позі. Завдяки цьому полегшиться контроль над електропристроєм у випадку несподіваних ситуацій під час роботи.

Слід користуватися захисним одягом. Не носити просторний одяг та прикраси. Волосся, одяг та рукавиці слід тримати здаля від рухомих частин електропристрою. Просторний одяг, волосся або прикраси можуть зачепитися або бути втягнутими рухомими частинами пристрою.

Слід користуватися відводом пилу або мішками для пилу, якщо пристрій оснащений ними. Подбайте про те, щоб правильно підєднати їх. Користування відводом пилу зменшує ризик поважних тілесних пошкоджень.

Користування електропристроєм

Не перевантажуйте електропристрій. Слід користуватися інструментами, що відповідають даному виду роботи. Відповідний добір інструменту до даної роботи гарантує підвищення продуктивності та трудової безпеки.

Забороняється користуватися електропристроєм, якщо не працює його вимикач мережі. Пристрій, який неможливо контролювати за допомогою вимикача мережі, небезпечний; слід віддати його у ремонт.

Слід вийняти штепсель з гнізда мережі перед регулюванням, заміною аксесуарів та переховуванням пристрою. Завдяки цьому Ви уникнете випадкового пуску електропристрою.

Пристрої слід переховувати у місці, недоступному для дітей. Забороняється працювати з пристроєм особам, які не навчені обслуговувати його. Електропристрій в руках не навченого оператора може стати небезпечним.

Забезпечити відповідну консервацію пристрою. Перевіряти пристрій з точки зору невірних зєднань та зазорів у рухомих частинах. Перевіряти, чи не пошкоджений будь-який елемент пристрою. Якщо викрито поломки, то слід усунути їх перед початком роботи з електропристроєм. Багато нещасливих випадків викликано внаслідок неправильної консервації пристрою.

Ріжучі інструменти слід переховувати чистими та наточеними. Правильна консервація ріжучих інструментів полегшує контроль над ними під час роботи.

Користуватися електропристроями та аксесуарами згідно з вказаними вище інструкціями. Користуватися пристроями та інструментами згідно з їх призначенням та враховувати умови на робочому місці. Використовування пристроїв та інструментів всупереч їх призначенню підвищує ризик небезпечних ситуацій.

Підчас виконування праці, коли установлений інструмент може доторкнутися вкритого проводу під напругою держати електричний інструмент за допомогою ізолюваних ручок. Установлений інструмент підчас контакту з проводом під напругою може спричинити це, що металеві елементи інструменту можуть оказатися під напругоб, що може спричинити електричне ураження оператора інструменту.

Ремонти

Слід проводити ремонти пристрою виключно в уповноважених закладах, що користуються лише оригінальними

UA

запчастинами. Це гарантиє відповідний рівень безпеки під час роботи з електропристроєм.

ПІДГОТОВКА ДО РОБОТИ

УВАГА! Всі роботи, вказані у даному розділі, необхідно проводити з вимкнутим живленням – акумулятор слід відєднати від пристрою!

Інструкції з безпечного заряджання акумулятора

Увара! Перед початком заряджання необхідно переконатися, що корпус блоку живлення, шнур і штепсельна вилка не мають тріщин або пошкоджень. Забороняється використовувати несправну або пошкоджену зарядну станцію або блок живлення! Для заряджання акумулятора можна використовувати тільки зарядну станцію і блок живлення з комплекту акумулятора. Використання будь-якого іншого блоку живлення може призвести до пожежі або пошкодження інструмента. Заряджання акумулятора може здійснюватися лише в закритому, сухому приміщенні, захищеному від доступу сторонніх осіб, особливо дітей. Забороняється використовувати зарядну станцію і блок живлення за відсутності постійного нагляду дорослих! Якщо їм потрібно вийти з приміщення, в якому заряджається акумулятор, необхідно відключити зарядний пристрій від мережі, вийнявши вилку блоку живлення з розетки. У разі появи в зарядному пристрої диму, підозрілого запаху тощо, потрібно негайно вийняти вилку зарядного пристрою з розетки!

Дриль-шуруповерт поставляється з не зарядженим акумулятором, тому перед початком експлуатації його необхідно зарядити відповідно до процедури, описаної нижче, за допомогою блоку живлення і зарядної станції (з комплекту). Акумулятори Li-Ion (літій-іонні) не мають „ефекту пам'яті”, що дозволяє дозаряджувати їх у будь-який час. Однак, рекомендується повністю розрядити акумулятор у процесі нормальної експлуатації, а потім заряджати його до максимально ёмкості. Якщо характер робіт не дозволяє реалізувати даний алгоритм, тоді необхідно це робити, принаймні, кожні 10-20 циклів. Категорично забороняється розряджати акумулятор, коротко замикаючи його електроди, оскільки це спричиняє незворотні пошкодження! Також забороняється перевіряти стан заряду акумулятора шляхом замикання електродів для перевірки іскріння.

Зберігання акумулятора

Для продовження терміну експлуатації акумулятора необхідно забезпечити належні умови його зберігання. Акумулятор розрахований приблизно на 500 циклів „зарядження - розрядження”. Акумулятор слід зберігати при температурі від 0 до 30 градусів за Цельсієм і відносній вологості повітря 50%. Для зберігання акумулятора протягом довгого часу, його необхідно зарядити приблизно на 70% ёмкості. Під час тривалого зберігання необхідно періодично (один раз на рік) заряджати акумулятор. Не слід допускати надмірного розрядження акумулятора, оскільки це знижує термін його експлуатації і може викликати незворотні ушкодження.

Під час зберігання акумулятор буде поступово розряджатися через втрати. Процес мимовільної розрядки залежить від температури зберігання: чим вища температура, тим швидше відбувається розрядка. Неправильне зберігання акумуляторів може призвести до витоку електроліту. У разі витоку електроліту, місце витоку потрібно обробити нейтралізуючим агентом, а при попаданні електроліту в очі, необхідно ретельно промити їх великою кількістю води і негайно звернутися до лікаря. Забороняється використовувати інструмент з пошкодженим акумулятором.

У разі повного зносу акумулятора, його необхідно здати в спеціалізований пункт утилізації відходів.

Транспортування акумуляторів

Літій-іонні акумулятори згідно із законодавством є небезпечними матеріалами. Користувач інструмента може перевозити інструмент з акумулятором і самі акумулятори наземним транспортом. В цьому випадку не потрібно виконувати будь-які додаткові умови. У разі доручення транспортування акумуляторів третім особам (напр., кур'єрській службі), необхідно дотримуватися положень про транспортування небезпечних матеріалів. Перед відправкою слід звернутися щодо цього питання до особи, яка володіє відповідною кваліфікацією.

Забороняється транспортувати пошкоджені акумулятори. На час транспортування знімні акумулятори необхідно зняти з інструмента, обмотати відкриті контакти, напр., ізоляційною стрічкою. В упаковці акумулятори потрібно розмістити так, щоб вони не переміщалися усередині упаковки під час транспортування. Також необхідно виконувати національні положення щодо транспортування небезпечних матеріалів.

Заряджання акумулятора

Заряджання акумулятора

Увага! Перед заряджанням необхідно від'єднати зарядний пристрій від електромережі, вийнявши вилку блоку живлення з розетки. Крім того, потрібно очистити клеми акумулятора і сам акумулятор від бруду та пилу за допомогою м'якої, сухої тканини.

Акумулятор має вбудований індикатор заряджання. При натисканні на кнопку загоряються індикаторні світлодіоди (II). Кількість світлодіодів, що загорілися, відповідає рівню зарядження акумулятора. Якщо при натисканні кнопки світлодіоди не загоряються - це означає, що акумулятор розряджений.

Від'єднати акумулятор від інструмента.

Підключити штекер зарядного пристрою до акумулятора (II).

UA

Підключити зарядний пристрій до розетки.

Загориться червоний індикатор, що свідчить про початок процесу заряджання.

Після завершення заряджання червоний індикатор гасне, і загоряється зелений, який вказує на те, що акумулятор заряджений.

Необхідно вийняти вилку зарядного пристрою з електричної розетки.

Необхідно вийняти вилку блоку живлення з електричної розетки, а штекер зарядного пристрою від'єднати від акумулятора.

Увага! Якщо після підключення зарядного пристрою до мережі загориться зелений індикатор - це означає, що акумулятор повністю заряджений. У цьому випадку, зарядний пристрій не почне процес заряджання.

Установка швидкості обертання і підбір крутного моменту

Шуруповерт має дві передачі (III), що перемикаються механічно. Залежно від обраної максимальної швидкості обертання необхідно вибрати одну з них. Передача з нижчою швидкістю обертання рекомендована для затягування і відкручування болтів, а передача з вищою швидкістю - для свердління.

Крутний момент встановлюється за допомогою кільця, що знаходиться за патроном (IV). Чим більше число, вибране на кільці, тим більший крутний момент. Не слід встановлювати крутний момент більшим, ніж це необхідно для правильної роботи. Інакше можна пошкодити різьбу. Для закручування шурупів безпосередньо в матеріал потрібно експериментально підібрати відповідний крутний момент, провівши випробування на відходах матеріалу. Якщо максимальний крутний момент є невідомим, тоді для виконання безпечного з'єднання необхідно встановити мінімальне значення, а потім збільшувати його до відповідного для даної роботи значення. Якщо шуруповерт досягне максимального встановленого значення крутного моменту, спрацює запобіжна муфта, і в цьому випадку необхідно припинити закручування.

Якщо пристрій оснащений функцією свердління з ударом, на кільці налаштувань є символ молотка. При установці кільця на символі молотка вмикається ударний механізм. Свердління з ударом слід використовувати для свердління отворів в бетоні, однак, воно не застосовується для виконання отворів в дереві або пластику.

При використанні інструмента для свердління отворів кільце необхідно встановити на символ свердла або молотка, це відключить запобіжну муфту, і на свердло буде передаватися максимальний крутний момент.

Увага! При свердлінні не можна встановлювати кільце в положення з цифрами. Спрацьовування запобіжної муфти під час свердління може призвести до пошкодження матеріалу або свердла, а також підвищує ризик отримання травми.

Установка свердел у патроні

Необхідно вибрати свердло з циліндричним хвостовиком, що відповідатиме даній роботі.

Вставити свердло в патрон. Затягнути патрон вручну, надійно закріпивши свердло (V).

Встановити максимальний крутний момент. Ручку настройки крутного моменту встановити на символ свердла або молотка.

Вибір напрямку обертів

Реверсивний перемикач привести у положення R (праві оберти) або L (ліві оберти) (VI).

Увара! Змінити оберти можна лише за умови, що пристрій відеднаний від мережі живлення! Забороняється змінювати оберти під час роботи дрилі з шуруповертом!

Кріплення насадок-викруток у свердлувальному патроні

В отвір у свердлувальному патроні вставити патрон для насадок, а потім насадку, що відповідає даній роботі (VII).

Підготовка до роботи

Перед початком роботи:

Закріпити матеріал обробки у лещатах або за допомогою столярних затисків.

Стосувати робочі інструменти, які відповідають видам робіт, що ведуться. Подбати про те, щоб вони були наточеними та у доброму стані.

Одягнути робочий одяг та засоби захисту зору і слуху.

Взяти пристрій двома руками (VIII)

Прийняти стабільну та надійну позу.

Увімкнути пристрій, натискаючи пальцем на електровимикач.

Увага! Якщо під час роботи чути підозрілий галас, тріск, запах і.т.д., то необхідно негайно вимкнути пристрій та вийняти з нього акумулятор.

КОРИСТУВАННЯ ПРИСТРОЄМ

Увага! Під час користування пристроєм необхідно користуватися засобами захисту слуху!

UA

Праві та ліві оберти

Праві оберти використовуються під час свердлування свердлами правого ходу загального вжитку.

Ліві оберти використовуються у випадку, коли свердло правого ходу застрягне у матеріалі, а також під час викручування шурупів. У випадку викручування шурупів слід увімкнути мінімальні оберти.

Свердлування деревини

Перед свердлуванням отвору рекомендується закріпити матеріал обробки у лещатах або за допомогою столярних затисків, а потім кернером або цвяхом зазначити точку свердлування. У свердлувальний патрон вставити відповідне свердло, вибрати оберти, підєднати пристрій до акумулятора та почати свердлування.

У випадку свердлування наскрізних отворів рекомендується підкласти під матеріал деревяний брусок, завдяки чому краї отвору не будуть розбризканими.

У випадку свердлування отворів великого діаметру рекомендується раніше просвердлувати менший отвір з метою наведення.

Свердлування металів

Обовязково надійно зафіксувати матеріал обробки. У випадку тонкої бляхи рекомендується підкласти під неї деревяний брусок, щоб уникнути небажаних загинів і.т.д. Потім кернером зазначити точку майбутнього отвору та розпочати сверд-лування.

Слід користуватися свердлами для металу. У випадку свердлування білого чавуну рекомендується користуватися свердлами з наконечниками з твердих сплавів. У випадку свердлування отворів великого діаметру рекомендується раніше просверднувати менший отвір з метою наведення.

У випадку свердлування сталі з метою охолодження слід корстуватися машинним маслом.

У випадку алюмінію охолоджувати свердло терпентином або парафіном.

У випадку свердлування латуні, міді або чавуну не слід застосовувати охолоджувальні засоби. З метою охолодження часто виймати свердло з матеріалу, щоб воно вистигло.

Свердлування керамічних матеріалів

Свердлування твердих, монолітних матеріалів (бетон, тверда цегла, камінь, мармур і.м.д.)

Стосується лише пристрою з функцією удару.

Перед виконанням потрібного отвору просвердлувати без удару менший отвір. Потрібний отвір срердлувати з увімкнутою функцією удару. Користуватися ударними свердлами з твердих сплавів, у доброму стані.

Свердлування плитки, мякої цегли, штукатурки i.m.д

Слід користуватися ударними свердлами, але не вмикати удар (якщо пристрій оснащений відповідною функцією). Під час свердлування сильно та рівномірно натискати на дрилю. Періодично виймати свердло з отвору, щоб усунути з нього пил та відходи.

Користування пристроєм під час вкручування та викручування шурупів

У випадку таких робіт рекомендується увімкнути якомога нижчі оберти та користуватися відповідними насадками.

Насадку можна вставити безпосередньо у свердлувальний патрон або за допомогою спеціального магнітного патрона.

Щоб викрутити шуруп, потрібно перемкнути дрилю на ліві оберти (L).

Користування приставками

Забороняється користуватися пристроєм як приводом робочих приставок.

Додаткові вказівки

Під час роботи не натискати занадто сильно на матеріал обробки та не робити різких рухів, щоб не викликати пошкодження робочого інструмента та дрилі.

Слід робити регулярні перерви під час роботи.

Забороняється перевантажувати пристрій, температура його зовнішніх поверхностей не може перевищувати 60°С.

Після заврешення роботи вимкнути дрилю, вийняти акумулятор та провести огляд і консервацію.

Повне значення колихання, що заявляється вимірювалося за допомогою стандартного методу дослідження і ним можна користуватися для порівнання одного інструменту з другим. Повним значенням колихань, що заявляється можна користуватися для вступної оцінки експозиції.

Увага! Емісія колихань підчас роботи з інструментом може відрізнятися від заявленого значення, залежно від способу користування інструментом.

Увага! Слід визначити засоби безпеки, що будуть захищати оператора, які основані на оцінці нараження в дійсних умовах користування (враховуючи у це усі частини робочого циклу, як наприклад час коли інструмент вимкнутий або працює на неробочому ході, також час активації).

УВАГА! Перед початком регулювання, технічного обслуговування або консервації слід вийняти штепсель приладу з гнізда електромережі. Після завершення роботи слід перевірити технічний стан електроприладу шляхом зовнішнього огляду та оцінки: корпуса та рукоятки, електропровода з штепселем і відгинкою, роботи електричного вимикача, прохідності вентиляційних щілин, іскрення щіток, рівня шуму при роботі підшипників та передачі, запуска та рівномірності роботи. Протягом гарантійного періоду користувач не може проводити додатковий монтаж електроприладів або заміну будь-яких елементів та частин, оскільки це викликає втрату гарантійних прав. Всілякі перебої, викриті під час огляду або роботи, є сигналом до проведення ремонту у сервісному пункті. Після завершення роботи корпус, вентиляційні щілини, перемикачі, додаткову рукоятку та щитки слід прочистити, напр., струменем повітря (тиск не більше 0,3 МРа), пензлем або сухою шматкою без застосовування хімічних речовин та миючих рідин. Прилад та затиски прочистити сухою чистою шматою.

IRANKIO CHARAKTERISTIKA
