NAUDOJIMO INSTRUKCIJA 78997 Sthor

3. pridėtinė rankenėlė

4. gręžimo gylio ribotuvas

5. elektros laidas su atlenkimu

6. elektros jungiklis su apsisukimų reguliavimu

7. jungiklio blokada

8. apsisukimų krypties perjungiklis

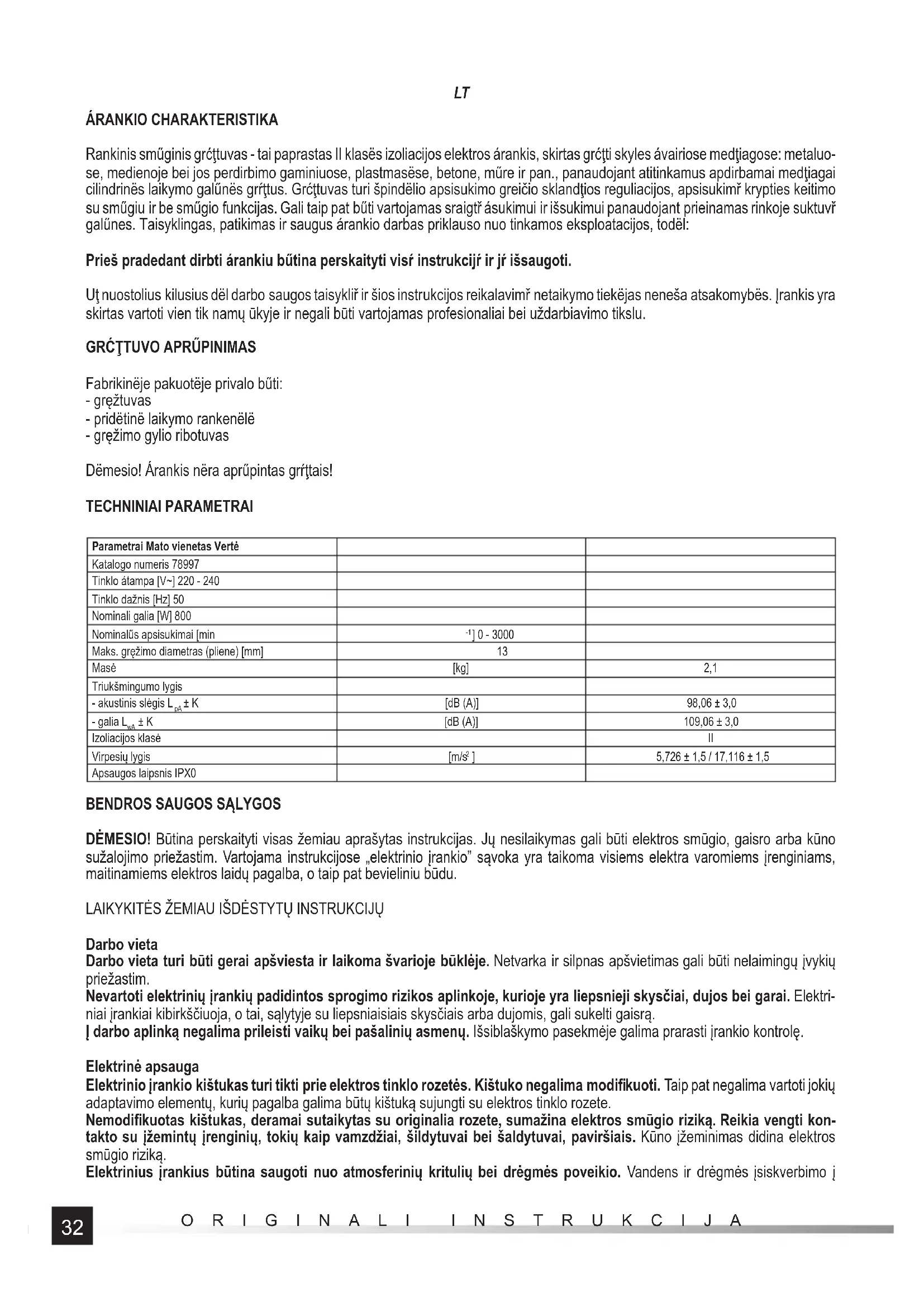

ÁRANKIO CHARAKTERISTIKA Rankinis sműginis grćţtuvas - tai paprastas II klasës izoliacijos elektros árankis, skirtas grćţti skyles ávairiose medţiagose: metaluo- se, medienoje bei jos perdirbimo gaminiuose, plastmasëse, betone, műre ir pan., panaudojant atitinkamus apdirbamai medţiagai cilindrinës laikymo galűnës grŕţtus. Grćţtuvas turi špindëlio apsisukimo greičio sklandţios reguliacijos, apsisukimř krypties keitimo su sműgiu ir be sműgio funkcijas. Gali taip pat bűti vartojamas sraigtř ásukimui ir išsukimui panaudojant prieinamas rinkoje suktuvř galűnes. Taisyklingas, patikimas ir saugus árankio darbas priklauso nuo tinkamos eksploatacijos, todël: Prieš pradedant dirbti árankiu bűtina perskaityti visŕ instrukcijŕ ir jŕ išsaugoti. Uţ nuostolius kilusius dël darbo saugos taisykliř ir šios instrukcijos reikalavimř netaikymo tiekëjas neneša atsakomybës. Įrankis yra skirtas vartoti vien tik namų ūkyje ir negali būti vartojamas profesionaliai bei uždarbiavimo tikslu.

] 0 - 3000 Maks. gręžimo diametras (pliene) [mm] 13 Masė [kg] 2,1 Triukšmingumo lygis - akustinis slėgis L

± K [dB (A)] 109,06 ± 3,0 Izoliacijos klasė II Virpesių lygis [m/s

DĖMESIO! Būtina perskaityti visas žemiau aprašytas instrukcijas. Jų nesilaikymas gali būti elektros smūgio, gaisro arba kūno sužalojimo priežastim. Vartojama instrukcijose „elektrinio įrankio” sąvoka yra taikoma visiems elektra varomiems įrenginiams, maitinamiems elektros laidų pagalba, o taip pat bevieliniu būdu. LAIKYKITĖS ŽEMIAU IŠDĖSTYTŲ INSTRUKCIJŲ Darbo vieta Darbo vieta turi būti gerai apšviesta ir laikoma švarioje būklėje. Netvarka ir silpnas apšvietimas gali būti nelaimingų įvykių priežastim. Nevartoti elektrinių įrankių padidintos sprogimo rizikos aplinkoje, kurioje yra liepsnieji skysčiai, dujos bei garai. Elektri- niai įrankiai kibirkščiuoja, o tai, sąlytyje su liepsniaisiais skysčiais arba dujomis, gali sukelti gaisrą. Į darbo aplinką negalima prileisti vaikų bei pašalinių asmenų. Išsiblaškymo pasekmėje galima prarasti įrankio kontrolę. Elektrinė apsauga Elektrinio įrankio kištukas turi tikti prie elektros tinklo rozetės. Kištuko negalima modifi kuoti. Taip pat negalima vartoti jokių adaptavimo elementų, kurių pagalba galima būtų kištuką sujungti su elektros tinklo rozete. Nemodifi kuotas kištukas, deramai sutaikytas su originalia rozete, sumažina elektros smūgio riziką. Reikia vengti kon- takto su įžemintų įrenginių, tokių kaip vamzdžiai, šildytuvai bei šaldytuvai, paviršiais. Kūno įžeminimas didina elektros smūgio riziką. Elektrinius įrankius būtina saugoti nuo atmosferinių kritulių bei drėgmės poveikio. Vandens ir drėgmės įsiskverbimo į33 ORIGINALI INSTRUKCIJA

elektros įrankio vidų atveju, didėja elektros smūgio rizika. Maitinimo kabelio negalima perkrauti. Negalima nešti įrankio, laikant jį už maitinimo kabelio, o įjungiant ir išjungiant kiš- tuką iš elektros tinklo rozetės, negalima traukti už laido. Vengti maitinimo kabelio kontakto su šilumos šaltiniais, tepalais, aštriomis briaunomis ir judamais elementais. Maitinimo kabelio sužalojimas didina elektros smūgio riziką. Atliekant darbą uždarų patalpų išorėje, būtina vartoti ilgintuvus atitinkamai pritaikytus darbui lauko sąlygomis. Tinkamo ilgintuvo vartojimas sumažina elektros smūgio riziką. Asmeniškas saugumas Imkis darbo būdamas geroje fi zinėje ir psichinėje būklėje. Sukaupk dėmesį į tai, ką darai. Nedirbk būdamas nuvargęs arba vaistų arba alkoholio poveikio įtakoje. Net momentinis dėmesio išblaškymas darbo metu, gali būti rimtų kūno sužalojimų priežastim. Vartok asmeniškos apsaugos priemones. Visada užsidėk apsauginius akinius. Tokių asmeniškos apsaugos priemonių var- tojimas, kaip dulkių kaukės, apsauginė avalynė, šalmai ir klausos apsaugos ausinės, sumažina rimtų kūno sužalojimų pavojų. Venk atsitiktinio įrankio įjungimo. Prieš prijungdamas įrankį prie elektros energijos tinklo, įsitikink, ar jungiklis yra „iš- jungimo” pozicijoje. Įrankio laikymas su pirštu ant jungiklio arba pneumatinio įrankio jungimas, kai jungiklis yra „įjungtoje” po- zicijoje gali sukelti rimtus kūno sužalojimus. Prieš įjungiant pneumatinį įrankį pašalink visus veržliarakčius ir kitus įrankius vartotus jam sureguliuoti. Veržliaraktis paliktas ant rotuojančių įrankio elementų, gali sukelti rimtus kūno sužalojimus. Dirbdamas, visą laiką išlaikyk pusiausvyrą ir stabilią padėtį. Tai leis lengviau valdyti pneumatinį įrankį, visokių netikėtumų darbo metu atvejais. Dėvėk apsauginę aprangą. Nenešiok laisvų drabužių ir juvelyrinių dirbinių. Plaukai, drabužiai ir pirštinės turi būti pa- kankamai toli nuo judamų elektrinio įrankio dalių. Laisvi drabužiai, juvelyriniai dirbiniai arba ilgi plaukai gali įsivelti į judamas įrankio dalis. Vartok dulkių siurbimo priemones arba dulkių kaupimo rezervuarus, jeigu įrankis yra jais aprūpintas. Pasirūpink, kad jie būtų taisyklingai prijungti. Vartojant dulkių siurbimo priemones, mažėja sunkių kūno sužalojimo pavojus. Elektrinio įrankio vartojimas Neperkrauk elektrinio įrankio. Ketinamą darbą atlik jam tinkamu įrankiu. Taisyklingas įrankio parinkimas atliekamam darbui užtikrins produktyvesnį ir saugesnį jo atlikimą. Nevartok elektrinio įrankio, jeigu jo tinklo jungiklis neveikia. Įrankis, kurio negalima valdyti tinklo jungikliu yra pavojingas vartoti ir reikia jį atiduoti į taisyklą. Prieš įrankį reguliuojant ar keičiant jo aksesuarus, o taip pat prieš jį sandėliuojant, ištrauk kištuką iš elektros tinklo rozetės. Tai leis išvengti atsitiktinio elektrinio įrankio įjungimo. Įrankį laikyk vaikams neprieinamoje vietoje. Neleisk įrankio vartoti asmenims neapmokytiems jo aptarnavime. Elektrinis įrankis neapmokyto personalo rankose gali būti pavojingas. Užtikrink tinkamą įrankio konservavimą. Tikrink judamųjų dalių tarpus bei paskirų elementų tarpusavį suderinimą. Tik- rink visus įrankio elementus, ar kuris nors iš jų nėra sužalotas. Defektų atsiradimo atveju, prieš pneumatinį įrankį varto- jant, reikia juos pašalinti. Daugelio nelaimingų įvykių priežastim yra netinkamai atliktas įrankio konservavimas. Pjovimo įrankius reikia laikyti švarioje būklėje ir tinkamai išaštrintus. Tinkamai konservuotus pjovimo įrankius, darbo metu yra lengviau kontroliuoti. Elektrinius įrankius ir aksesuarus vartok vadovaudamasis aukščiau išdėstytomis instrukcijomis. Įrankius taikyk pagal paskirtį, atsižvelgdamas į darbo pobūdį ir jo atlikimo sąlygas. Įrankių vartojimas kitokiam darbui negu jie yra suprojektuoti, didina pavojingų situacijų kilimo riziką. Atliekant darbus, kurių metu įtaisytas įrankis galėtų susiliesti su paslėptu, turinčiu įtampą laidu, įrankį reikia laikyti izoliuotų laikiklių pagalba. Paliečiant įtaisytu įrankiu laidą su įtampa, metaliniai įrankio elementai pernešdami elektros įtampą toliau, sukelia elektros smūgio pavojų įrankį aptarnaujančiam operatoriui. Taisymai Taisyk įrankį vien tik įteisintose tokiems taisymams taisyklose, kuriose yra vartojamos tiktai originalios keičiamosios dalys. Tai tinkamai užtikrins saugų elektrinio įrankio darbą.

PAPILDOMOS SAUGOS INSTRUKCIJOS

Dirbant su smūginiu gręžtuvu būtina dėvėti klausą apsaugančias ausines. Triukšmo poveikyje kyla klausos praradimo pa- vojus. Įrankį vartoti pasinaudojant pristatytomis su įrankiu papildomomis rankenomis. Kontrolės praradimas gali sukelti operato- riaus kūno sužalojimus. Atliekant darbus, kurių metu yra pavojus, kad darbinė įrankio dalis gali susiliesti su sienoje glūdinčiu elektros įtampą turinčiu laidu, įrankį reikia laikyti izoliuotų laikiklių pagalba. Įrankio griebtuve įtaisyto darbinio įrankio susilietimo su elek tros įtampą turinčiu laidu pasekmėje, metaliniai įrankio elementai gali įgauti tokią pačią įtampą ir tuo būdu įrankį aptarnaujantis ope- ratorius gali patirti elektros smūgį.34 ORIGINALI INSTRUKCIJA

DËMESIO! Aprűpinimo elementř montavimŕ galima atlikti tik grćţtuvŕ atjungus nuo maitinimo átampos (ištraukite grćţtuvo laido kištukŕ iš elektros tinklo rozetës!). Papildomos rankenos montavimas (II) Gręžimo laikiklio apkabas tvirtinti gręžtuvo korpuse, išrinkti laikiklio poziciją tokiu būdu, kad užtikrinti saugiausią darbą. Laikiklio pozicija turėtų būti taip pritaikyta, kad galima būtų pilnai neutralizuoti sukimosi momentą, nukreiptą atvirkščiai negu gręžtuvo lai- kiklio apsisukimų kryptimi. Toks momentas įvyksta įprasto darbo metu, bet didžiausią vertė yra pasiekiama kuomet gręžtas įstringa gręžiamoje medžiagoje. Laikiklio poziciją apsaugoti stipriai ir patikimai prisukant papildomo laikiklio rankeną. Gręžimo gylio ribotuvo montavimas (III) Ribotuvo strypą perdėti per angą esančią papildomos rankenos apkaboje. Ribotuvo poziciją reikia apsaugoti priklausomai nuo montavimo rūšies: prisukant papildomo laikiklio rankeną, atskirai prisukant rankeną arba su blokados mygtuku. Tikslus ribotuvo pozicijos blokavimo būdas buvo parodytas piešinyje.

Prieš pradedant darbą reikia patikrinti, ar gaubto korpusas ir prijungimo laidas su kištuku nëra suţaloti. Jř suţalojimo atveju toli- mesnis darbas yra draudţiamas. Dëmesio! Bet kokius veiksmus susietus su darbiniř árankiř átvirtinimu ir keitimu, gaubtř ir kreipiamřjř montavimu, sureguliavimais ir pan. reikia atlikti atjungus nuo grćţtuvo maitinimo átampŕ, todël prieš pradedant tuos veiksmus: Ištraukite árankio laido kištukŕ iš tinklo rozetës! Grąžtų įtvirtinimas įrankio griebtuve (IV) Reikia pasirinkti tinkamą, nustatytam darbui gręžtą su cilindriniu laikikliu. Į laikiklį įdėti gręžtą, o vėliau prilaikant galinę laikiklio dalį, apsukti priekinę laikiklio dalį tokiu būdu, kad gręžtas būtų patikimai ir stipriai įmontuotas laikiklyje. Apsisukumř reguliavimas (V) Gręžtuvas turi sklandų apsisukimų reguliavimą. Reguliavimas vyksta su rankena esančia ant jungiklio. Apsisukimų ženklai, strė- liukės „+” ir „-” arba panašūs ženklai, nurodo kuria kryptimi reikia pasukti rankeną, kad padidinti arba sumažinti apsisukimų greitį. Rankenos apsisukimas reguliuoja jungiklio judesį, o tai turi įtaką maksimaliai sukimosi dažnių vertei. Palaipsninis jungiklio spaudimas pagreitina variklio apsisukimus. Apsisukimř krypties nustatymas (VI) Apsisukimř krypties perjungiklá perstatyti á R (sukimasis á dešinć) arba L (sukimasis á kairć) pozicijas. Dëmesio! Apsisukimř kryptá galima keisti tik po maitinimo átampos atjungimo! Sműgio funkcijos nustatymas (VII) Darbo su sműgiu funkcija palengvina darbŕ grćţiant skyles betone, műre ir kietose keraminëse medţiagose (kietos plytos, akme- nys, marmuras). Tuo tikslu sműgio perjungiklá perstatyti á darbo su sműgiu pozicijŕ (plaktuko simbolis). Grćţiant skyles kitose medţiagose grćţimo su sműgiu funkcijŕ reikia išjungti perstatant perjungiklá á darbo be sműgio pozicijŕ (grŕţto simbolis). Parengiamosios veikos Prieš pradedant darbą: Átvirtinkite apdirbimui skirtŕ ruošiná verţtuve arba staliniuose spaustuvuose. Vartokite darbinius árankius tinkamus atliekamam darbui. Pasirűpinkite, kad jie bűtř išaštrinti ir gerame stovyje. Uţdëkite darbinius drabuţius ir akiř bei klausos apsaugos priemones. Átvirtinus grŕţtŕ neuţmirškite išimti iš grćţtuvo panaudotŕ griebtuvo prisukamŕjá raktŕ. Ádëkite grćţtuvo laido kištukŕ á elektros tinklo rozetć. Paimkite grćţtuvŕ abiem rankom uţ rankenos ir uţ pridëtinës rankenëlës. Užimkite patikimą, stabilią poziciją. Ájunkite grćţtuvŕ áspaudţiant pirštu elektros mygtukŕ. Dëmesio! Pastebëjus átartinus atgarsius, traškëjimus, pajutus degesiř kvapŕ ar pan. tuojau pat išjunkite grćţtuvŕ ir ištraukite kištukŕ iš elektros tinklo rozetës.35 ORIGINALI INSTRUKCIJA

ÁRANKIO VARTOJIMAS Dëmesio! Dirbant grćţtuvu reikia vartoti klausos apsaugos priemones! Dešiniosios arba kairiosios apsisukimř krypties taikymas Dešiniosios krypties apsisukimus taikyti gręžiant populiariais dešininiais grąžtais. Kairiosios krypties apsisukimus taikyti dešini- niam grŕţtui ástrigus ruošinyje bei išsukant sraigtus. Sraigtř išsukimo atveju vartoti minimalius apsisukimus. Jungiklio blokados vartojimas Jungiklio blokadą patariama vartoti ilgalaikio gręžimo atvejais (pvz. grćţiant betone, műre ir pan.). Tuo tikslu áspausto mygtuko stovyje nykščiu nuspausti blokados spaustukŕ ir atleisti jungiklio mygtukŕ. Blokados išjungimui užtenka vien tik paspausti elektros jungiklio mygtuką. Medienos gręžimas Prieš grćţiant patartina átvirtinti apdirbamŕjá ruošiná staliniuose spaustuvuose arba verţtuve, o po to ţymekliu arba vinim paţymëti grćţimo vietŕ. Gćţtuvo griebtuve átvirtinti atitinkamŕ grŕţtŕ, nustatyti grćţimo greitá, prijungti grćţtuvŕ prie elektros tinklo ir pradëti grćţimŕ. Grćţiant skyles kiaurai, patartina po ruošiniu padëti medinć kaladëlć, kas leis išvengti išeinamosios angos kraštř apdraskymo. Darant didelio diametro skyles patartina ankščiau išgręžti mažesnio skersmens vedančiąją kiaurymę. Metalř grćţimas Visada reikia patikimai átvirtinti grćţiamŕjá ruošiná. Plonos skardos atveju patartina padëti po ja medţio kaladëlć, kas leis išvengti nepageidautinř sulankstymř ir pan. Po to reikia paţenklinti grćţimo vietŕ ţymekliu ir pradëti gręžimą. Vartoti grŕţtus skirtus plienui grćţti. Grćţiant baltame ketuje patartina vartoti grŕţtus su karborundo galűnëmis. Grćţiant didesnes skyles patartina ankščiau išgrćţti maţesnio skersmens vedančiŕjŕ kiaurymć. Gręžiant plieną, grąžto aušinimui vartoti mašininę alyvą. Grćţiant aliuminá, grŕţto aušinimui vartoti terpentinŕ arba parafi nŕ. Grćţiant ţalvará, vará arba ketř, nevartoti aušinančiř priemoniř, bet grŕţtŕ aušinti ištraukiant já daţnai iš ruošinio ir leidţiant jam atvësti. Grćţimas keraminëse medžiagose Gręžimas kietose, vientisose medžiagose (betonas, kieta plyta, akmuo, marmuras ir pan.) Prieš išgrćţiant galutinć skylć išgrćţti besműginiu bűdu maţesnć skylć. Galutinć skylć padaryti su ájungta sműgio funkcija. Vartoti sműginius grŕţtus su karborundo galűnëmis bei gerame stovyje. Grćţimas glazűroje, minkštoje plytoje, tinke ir pan. Grćţti kaip punkte, tačiau be sműginës funkcijos. Laikas nuo laiko ištraukti grŕţtŕ iš grćţiamos skylës dulkiř ir atliekř pašalinimui. Grćţimo metu spausti áranká stipriai su pastovia jëga. Grćţtuvo panaudojimas sraigtř ásukimui arba išsukimui Grćţtuvas su apsisukimř reguliavimu ir apsisukimř krypties perjungikliu gali taip pat bűti vartojamas sraigtř ásukimui ir išsukimui. Tuo tikslu patartina: - taikyti maţiausiŕ apsisukimř greitá, - vartoti atitinkamas galűnes. Galűnes galima betarpiškai átvirtinti grćţtuvo griebtuve, arba specialiame magnetiniame laikiklyje. Sraigto išsukimui apsisukimř krypties perjungiklá perstatyti á kairiřjř apsisukimř (L) kryptá. Kiaurymiř išpjovimas Grćţtuvŕ galima panaudoti didesniř kiaurymiř medienoje darymui, specialiř vienodo skerspjűvio grŕţtř pagalba arba vartojant keičiamŕsias galűnes iš kiaurymëms pjauti skirto siaurapjűklës rinkinio. Šerpetoms bei kiaurymiř kraštř sudraskymams išvengti, patartina po ruošiniu grćţimo vietose padëti parinktŕ iš atliekř medienos kaladëlć. Darbiniř priedëliř vartojimas Keičiamosios apsisukimř krypties grćţtuvai neturi bűti vartojami, kaip darbiniř priedëliř pavaros. Gręžimas su gręžimo gylio ribotuvu (VIII) Ribotuvą galima panaudoti pageidaujamo gylio skylių gręžimui paviršiuose, kur gręžimas nėra daromas skradžiai, o iki apibrėžto gylio, ypač betone ir medienoje. Nustatyti pageidaujamą skylės gylį. Įrankio griebtuve įtaisyti grąžtą, fl omasteriu ant darbinio grąžto pažymėti atitinkantį ketinamo gręžimo gylį atstumą nuo jo galo. Gręžimo gylio ribotuvą nustatyti taip, kad jo galas sutaptų su pažymėtu ant grąžto atstumu „L“. Įsitikinti, kad ribotuvas darbo metu nepakeis savo pozicijos. Pradėti gręžimą, jo metu, pasiekus36 ORIGINALI INSTRUKCIJA

nustatytą gylį, ribotuvo galas atsirems į ruošinio paviršių skylės artumoje. Tokiu atveju grąžtą reikia ištraukti iš skylės. Papildomos pastabos Grćţiant nespausti árankiu itin smarkiai apdirbamo ruošinio ir nedaryti staigiř judësiř, kadangi tuo bűdu gali bűti suţalotas darbinis árankis bei pats grćţtuvas. Darbo eigoje daryti reguliarias pertraukas. Negalima prileisti, kad árankis bűtř perkrautas – išoriniř paviršiř temperatűra niekada negali viršyti 60

Uţbaigus darbŕ išjungti grćţtuvŕ, ištraukti laido kištukŕ iš elektros tinklo rozetës, apţiűrëti áranká ir atlikti jo konservacijŕ. Deklaruota bendroji virpėjimų vertė buvo išmatuota standartiniu tyrimo metodu ir gali būti panaudota vienam įrankiui palyginti su kitu. Deklaruota, bendroji virpėjimų vertė gali būti panaudota provizoriškam eksponavimo įvertinimui. Dėmesio! Virpėjimų emisija dirbant įrankiu gali skirtis nuo deklaruotos vertės priklausomai nuo įrankio panaudojimo būdo. Dėmesio! Reikia apibrėžti saugos priemones skirtas operatoriui apsaugoti atsižvelgiant į realiai esančių vartojimo sąlygų keliamą pavojų (turint omenyje visus darbo ciklo etapus, kaip pavyzdžiui laiką, kada įrankis yra išjungtas arba dirba tuščiai arba aktyva- vimo metu).

KONSERVACIJA IR PERŽIŪRA

DĖMESIO! Prieš pradedant siaurapjūklio reguliavimą, techninį aptarnavimą ar konservaciją ištrauk įrankio laido kištuką iš elektros tinklo rozetės. Užbaigus darbą reikia patikrinti elektros įrankio techninį stovį apžiūrint jį iš išorės ir tikrinant: korpusą ir rankeną, elektros laidą su kištuku ir atlenkimu, elektros jungiklio veikimą, ventiliacijos angų praeinamumą, šepetėlių kibirkščiavimą, guolių ir pavarų darbo garsumą, paleidimą ir darbo tolygumą. Garantijos metu vartotojas negali demontuoti elektros įrenginių nei keisti bet kokius mazginius surinkimus arba sudedamąsias dalis, kadangi to pasekmėje būtų prarastos garantijos teisės. Visokie pa- stebėti peržiūros metu, arba darbo metu netaisyklingumai – tai signalas, kad reikia įrankį atiduoti pataisymui į serviso dirbtuvę. Užbaigus darbą reikia išvalyti korpusą, ventiliacijos angas, jungiklius, papildomą rankenėlę ir gaubtus, pvz. oro srautu (su slėgiu nedidesniu negu 0,3 MPa), teptuku arba sausa šluoste, be jokių chemiškų priemonių bei ploviklių. Įrankius ir rankenas išvalyti sausa švaria šluoste.37
