LIETOŠANAS INSTRUKCIJA 78997 Sthor

2. urbjmašīnas paši centrēšanas rokturis

4. urbšanas dziļuma ierobežotājs

5. elektrības vads attaisnotāju

6. ieslēdzējs ar apgriezienu regulēšanu

7. ieslēdzēja blokāde

8. apgriezienu virziena pārslēdzējs

Simbols rāda izlietoto elektrisko un elektronisko iekārtu selektīvu savākšanu, Izlietotas elektriskas iekārtas ir otrreizējas izejvielas – nevar būt izmestas ar mājsaimniecības atkritumiem, jo satur substances, bīstamas cilvēku veselībai un videi! Lūdzam aktīvi palīdzēt saglabāt dabisku bagātību un sargāt vīdi, pasniegšot izlietoto iekārtu izlietotas elektriskas ierīces savākšanas punktā. Lai ierobežot atkritumu daudzumu, tiem jābūt vēlreiz izlietotiem, pārstrādātiem vai dabūtiem atpakaļ citā formā.

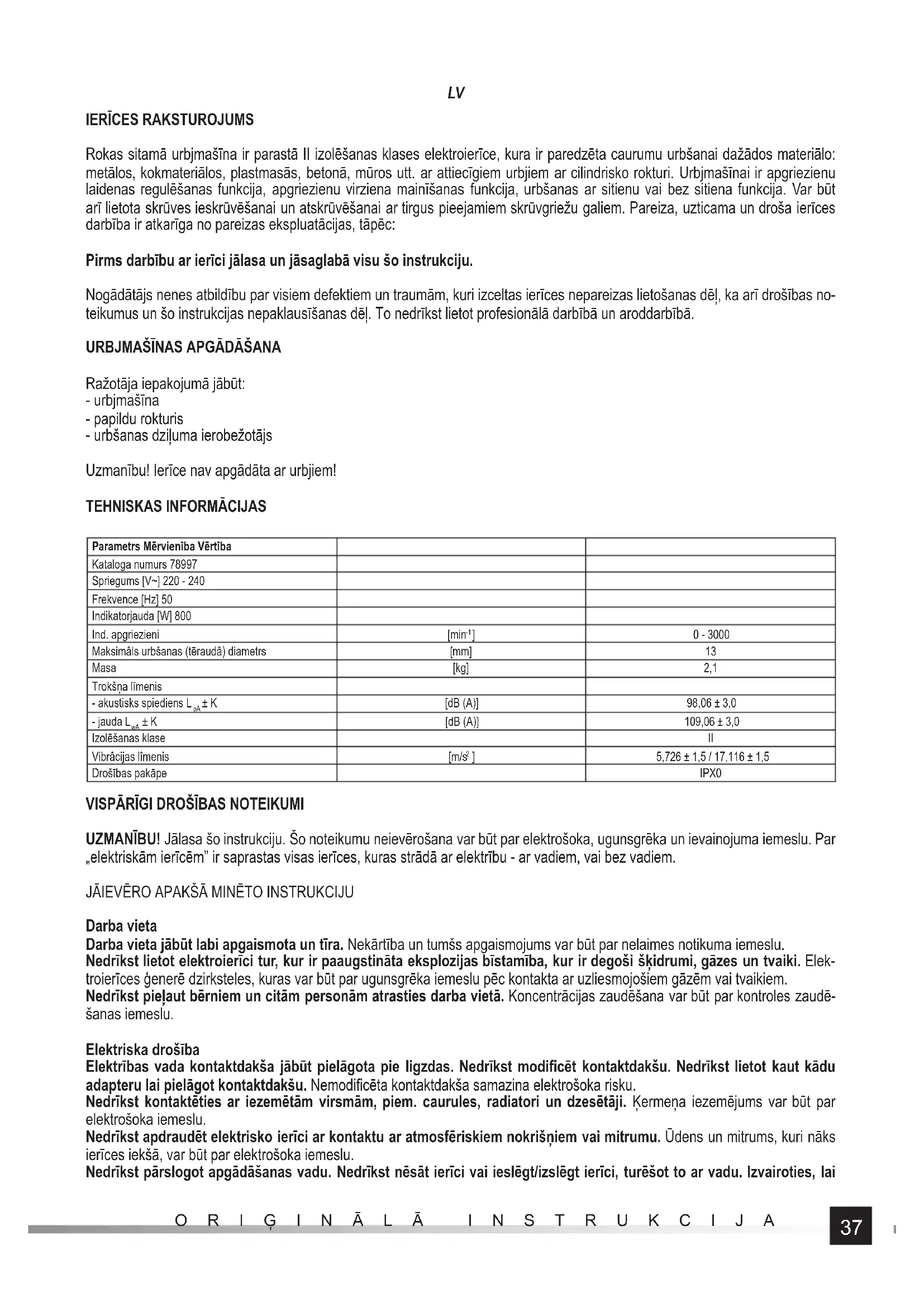

Rokas sitamā urbjmašīna ir parastā II izolēšanas klases elektroierīce, kura ir paredzēta caurumu urbšanai dažādos materiālo: metālos, kokmateriālos, plastmasās, betonā, mūros utt. ar attiecīgiem urbjiem ar cilindrisko rokturi. Urbjmašīnai ir apgriezienu laidenas regulēšanas funkcija, apgriezienu virziena mainīšanas funkcija, urbšanas ar sitienu vai bez sitiena funkcija. Var būt arī lietota skrūves ieskrūvēšanai un atskrūvēšanai ar tirgus pieejamiem skrūvgriežu galiem. Pareiza, uzticama un droša ierīces darbība ir atkarīga no pareizas ekspluatācijas, tāpēc: Pirms darbību ar ierīci jālasa un jāsaglabā visu šo instrukciju. Nogādātājs nenes atbildību par visiem defektiem un traumām, kuri izceltas ierīces nepareizas lietošanas dēļ, ka arī drošības no- teikumus un šo instrukcijas nepaklausīšanas dēļ. To nedrīkst lietot profesionālā darbībā un aroddarbībā.

URBJMAŠĪNAS APGĀDĀŠANA

Ražotāja iepakojumā jābūt: - urbjmašīna - papildu rokturis - urbšanas dziļuma ierobežotājs Uzmanību! Ierīce nav apgādāta ar urbjiem!

UZMANĪBU! Jālasa šo instrukciju. Šo noteikumu neievērošana var būt par elektrošoka, ugunsgrēka un ievainojuma iemeslu. Par „elektriskām ierīcēm” ir saprastas visas ierīces, kuras strādā ar elektrību - ar vadiem, vai bez vadiem. JĀIEVĒRO APAKŠĀ MINĒTO INSTRUKCIJU Darba vieta Darba vieta jābūt labi apgaismota un tīra. Nekārtība un tumšs apgaismojums var būt par nelaimes notikuma iemeslu. Nedrīkst lietot elektroierīci tur, kur ir paaugstināta eksplozijas bīstamība, kur ir degoši šķidrumi, gāzes un tvaiki. Elek- troierīces ģenerē dzirksteles, kuras var būt par ugunsgrēka iemeslu pēc kontakta ar uzliesmojošiem gāzēm vai tvaikiem. Nedrīkst pieļaut bērniem un citām personām atrasties darba vietā. Koncentrācijas zaudēšana var būt par kontroles zaudē- šanas iemeslu. Elektriska drošība Elektrības vada kontaktdakša jābūt pielāgota pie ligzdas. Nedrīkst modifi cēt kontaktdakšu. Nedrīkst lietot kaut kādu adapteru lai pielāgot kontaktdakšu. Nemodifi cēta kontaktdakša samazina elektrošoka risku. Nedrīkst kontaktēties ar iezemētām virsmām, piem. caurules, radiatori un dzesētāji. Ķermeņa iezemējums var būt par elektrošoka iemeslu. Nedrīkst apdraudēt elektrisko ierīci ar kontaktu ar atmosfēriskiem nokrišņiem vai mitrumu. Ūdens un mitrums, kuri nāks ierīces iekšā, var būt par elektrošoka iemeslu. Nedrīkst pārslogot apgādāšanas vadu. Nedrīkst nēsāt ierīci vai ieslēgt/izslēgt ierīci, turēšot to ar vadu. Izvairoties, lai38

vads nekontaktētu ar siltumu, eļļām, asām malām un kustīgiem elementiem. Bojāts vads var būt par elektrošoka iemeslu. Gadījumā, kad darbs ir veidots ārpus telpas, jābūt lietoti pagarināšanas vadi, paredzēti darbībai ārā. Pareiza pagarināša- nas vada lietošana samazina elektrošoka risku. Personāla drošība Strādāt var tikai labā fi ziskā un psihiskā kondīcijā. Jābūt uzmanīgi darbā. Nedrīkst strādāt nogura stāvoklī, vai pēc medi- kamentu vai alkohola pieņemšanas. Pietiek neuzmanības moments, lai ievainot ķermeņu. Jālieto personālas aizsardzības līdzekļus. Vienmēr jālieto drošības brilles. Personālas aizsardzības līdzekli, piem. pretputek- ļu maskas, drošības apavi, ķiveres un prettrokšņa austiņas, samazina ievainojuma risku. Jābūt uzmanīgi, lai nejauši neieslēgt ierīci. Jākontrolē, vai ieslēdzis būtu „izslēgtā” pozīcijā pirms ierīces pievienošanu pie elektrotīkla. Ierīces turēšana ar pirkstu uz ieslēdzi vai kad ieslēdzis ir „ieslēgtā” pozīcijā var būt par ķermeņa ievainošanas iemeslu. Pirms elektriskas ierīces ieslēgšanas jānoņem visas atslēgas un citu ierīci, kuri bija lietoti regulācijā. Atslēga, kura ir at- stāta uz ierīces rotējošiem elementiem, var nopietni ievainot ķermeņu. Jāsaglabā līdzsvaru. Visu laiku jāsaglabā pareizu pozīciju. Tas atļaus vieglāk strādāt ar elektrisko ierīci negaidītās situācijās. Jāapģērbj drošības apģērbu. Nedrīkst apģērbt brīvo apģērbu un juvelierizstrādājumu. Mati, apģērbs un darba dūraiņi jābūt turēti tālu no ierīces kustīgām daļām, jo var aizkabināties uz ierīces kustīgiem elementiem. Jālieto putekļu izsūkšanas ierīci vai putekļu tvertnes, kad ierīce ir ar tām apgādāta. Jākontrolē, vai tādas ierīces ir pareizi pievienotas. Putekļu izsūkšanas ierīce atļauj samazināt bīstamību veselībai. Elektriskas ierīces lietošana Nedrīkst pārslogot elektrisko ierīci. Jālieto ierīci, kura ir pareiza noteiktai darbībai. Pareiza ierīces izvēlēšana atļauj strādāt efektīvāk un drošāk. Nedrīkst lietot elektrisko ierīci, kad ir bojāts elektrisks slēdzējs. Ierīce, kuru nevar kontrolēt ar elektrisko slēdzēju, ir bīstama un jābūt atdota remontam. Atslēgt kontaktdakšu no ligzdas pirms regulēšanas, aksesuāru mainīšanas un ierīces glabāšanas. Tas var sargāt no ie- rīces gadījuma ieslēgšanas. Glabāt ierīci bērniem nepieejamā vietā. Neatļaut strādāt ar ierīci neapmācītiem cilvēkiem. Elektriska ierīce var būt bīstama neapmācīta personāla rokās. Nodrošināt pareizu ierīces konservāciju. Kontrolēt ierīces neatbilstību un atstarpes. Kontrolēt, vai ierīces elementi nav bojāti. Bojājumu konstatēšanas gadījumā to jāsaremontē pirms elektriskas ierīces lietošanas. Daudz nejaušību var notikt pēc nepareizas ierīces konservācijas. Griezīgo ierīci jātur tīrībā un uzasinātā stāvoklī. Pareiza griezīgas ierīces konservācija atļauj vieglāk kontrolēt ierīci darba laikā. Lietot elektrisko ierīci un aksesuāru saskaņā ar šo instrukciju. Lietot paredzēto ierīci, ievērošot darba veidu un apstākļu. Ierīce lietota citā darbībā, nekā bija paredzēta, var būt par bīstamas situācijas iemeslu. Darba laikā, kad novietota ierīce var kontaktēties ar apslēptu elektrības vadu, ierīci turēt ar izolētiem rokturiem. Novietota ierīce, kas kontaktēs ar elektrības vadu, var pieņemt elektrību, kas var nobeigties ar elektrības triecienu un ierīces operatora ievainojumu. Remonti Ierīci var remontēt tikai autorizētos servisos, kuri lieto oriģinālo rezerves daļu. Tas var nodrošināt pareizu lietošanas drošību.

PAPILDUS DROŠĪBAS INSTRUKCIJAS

Lietot dzirdes aizsardzību, ja ir izmantots veserurbis. Trokšņi var ierosināt dzirdes pazaudēšanu. Ierīci izmantot ar papildu rokturiem, piegādātiem ar ierīci. Kontroles pazaudēšana var ierosināt operatora ievainojumu. Veicot darbu, kad ierīce var kontaktēties ar slēptu elektrības vadu, elektroierīci turēt ar izolētiem rokturiem. Ierīce, kontaktējoties ar elektrības vadiem, var ierosināt situāciju, kad ierīces metāla elementi būs zem sprieguma, kas var ierosināt ierīces operatora elektrošoku.

APGÂDŠANAS ELEMENTU MONTÂŢA

Uzmanîbu! Apgâdâšanas montâţa jâbűt veidota tikai ar izslēgto spriegumu. (Jânoňem vada kontaktdakšu no ligzdas.) Papildu roktura montâţa (II) Nostipriniet urbjmašīnas patronas aptveri uz urbjmašīnas korpusa, izvēliet roktura pozīciju tā, lai garantētu drošāko darbu. Roktu- ra pozīcijai ir jābūt izvēlētai tā, lai būtu iespējams pretoties griezes momentam, kas vērsts pretēji urbjmašīnas patronas griešanas virzienam. Šāds moments rodas normālā darba laikā, bet augstāko vērtību sasniedz, kad urbis iesprūst urbjamajā materiālā. Fiksējiet roktura pozīciju, stingri un droši savelkot papildu rokturi. Urbšanas dziļuma ierobežotāja uzstādīšana (III)39

Ierobežotāja stieni ievietojiet caurumā, kas atrodas papildroktura aptverē. Fiksējiet ierobežotāja pozīciju atkarībā no uzstādīšanas veida: savelkot papildrokturi, savelkot atsevišķi griežamo pogu vai ar bloķētāja pogas palīdzību. Detalizēts ierobežotāja pozīcijas bloķēšanas veids norādīts ilustrācijā.

Pirms darba sâkumu jâkontrolē, vai apvalka korpuss un elektrîbas vads ar kontaktdakšu nav sabojâti. Kad bojâjums ir konstatēts, darbs nav atďauts. Uzmanîbu! Visas darbîbas savienotas ar apgâdâšanu mainîšanu, regulēšanu utt. jâbűt veidotas ar izslēgto spriegumu, tâpēc pirms to darbîbu: Noňem kontaktdakšu no elektrîbas ligzdas! Urbja fi ksēšana urbjmašīnas turētājā (IV) Izvēlieties darbam piemērotu urbi ar cilindrisko kātu. Ievietojiet urbi patronā un, turot aiz roktura aizmugurējo daļu, pagrieziet roktura priekšējo daļu tā, lai urbis būtu droši un stingri iestiprināts patronā. Apgriezienu regulēšana (V) Urbjmašīna ir aprīkota ar plūstošu apgriezienu regulēšanu. Regulēšana tiek veikta, izmantojot griežamo pogu, kas atrodas uz slēdža. Pagrieziena marķējums bultiņas, „+” un „–” vai līdzīgu simbolu formā norāda, kādā virzienā jāpagriež poga, lai palielinātu vai samazinātu griešanas ātrumu. Pogas pagrieziens regulē slēdža kustību diapazonu, kas pārveidojas par griešanas ātruma maksimālo vērtību. Pakāpeniski nospiežot slēdzi, dzinēja apgriezieni tiek paātrināti. Apgriezienu virziena uzstâdîšana (VI) Uzstâdît apgriezienu regulēšanas pârslēdzēju uz R pozîciju (labi apgriezieni) vai L (kreisi apgriezieni). Uzmanîbu! Apgriezienu virzieni var bűt mainîti tikai ar izslēgto elektroapgâdi! Sitamâ âmura funkcijas ieslēgšana (VII) Sitamâ âmura funkcija atvieglo darbu urbšanâ betonâ, műrî un cietâ keramikas materiâlâ (cieti íieěeďi, akmens, marmors). Lai ieslēgt funkciju, sitamâ âmura pârslēdzēju uzstâdît uz sitamâ âmura reţîmu (âmura simbols). Citos materiâlos urbšanas laikâ sitamâ âmura funkciju jâizslēdz, pârslēdzot funkciju uz darbu bez sitamâ âmura (urbja simbols). Darbîbas sagatavošana Pirms darba sâkumu: Jâmontē materiâlu skrűvspîlēs vai galdnieka skavâs. Jâlieto pareizas ierîces, paredzētas noteiktai darbîbai. Jâbűt piesardzîgam, lai ierîces bűtu asinâtas un labâ stâvoklî. Jâapěērbj darba apěērbu un dzirdes un redzes aizsardzîbas lîdzekďus. Pēc urbja montēšanu noňemt piestiprinâšanas slēdzenîti no roktura. Novietot urbjmašînas kontaktdakšu elektrotîkla ligzdâ. Jâtur ierîci ar abâm rokâm. Darba pozîcija jâbűt droša un stabila. Ierîci var pieslēgt, spieţot ar pirkstu elektrîbas pârslēgšanu. Uzmanîbu! Gadîjumâ, kad darba laikâ ir konstatēti aizdomîgas skaňas, aizciršanas, smarţas utt., nekavējoties jâbeidz darbîbu un jânoňem akumulatoru no ierîces.

Uzmanîbu! Ierîces lietošanas laikâ jâlieto dzirdes aizsardzîbas lîdzekďus! Laba un kreisa griešanas virziena lietošana Labu griešanu jâlieto urbšanas ar normâli lietotiem urbjiem ar labo vîtni. Kreisu griešanu lietot gadîjumâ, kad urbis ar labo vîtni bloíēs materiâlâ, kâ arî skrűves atskrűvēšanâ. Skrűves jâatskrűvē ar minimâlo âtrumu. Ieslēdzēja blokâdes lietošana Ieslēdzēja blokâdi rekomendējam lietot ilgstošas urbšanas gadîjumos (piemēram, urbšanâ betonâ, műrî utt.). Lai ieslēgt blokâdi, ar piespiesto ieslēdzēju jâpiespieţ blokâdes pogu un pēc tam atbrîvot ieslēdzēju. Lai izslēgt blokâdi, diezgan piespiest elektrîbas ieslēdzēju. Urbšana kokâ Pirms urbšanu jâmontē materiâlu skrűvspîlēs vai galdnieka skavâs, un pēc tam ar punkta maríētâju vai ar nagu maríēt urbšanas vietu. Urbjmašînas rokturî novietot pareizu urbju, noregulēt ât rumu, pievienot akumulatoru pie ierîci un sâkt urbšanu.40

Gadîjumâ, kad caurumi ir urbti caur materiâlu, rekomendējam lietot koka paplâksni zem urbto materiâlu. Tam pateicoties cauruma apmale bűs gludâka. Gadîjumâ, kad ir urbti caurumi ar lielo diametru, rekomendējam pirmkârt urbt mazâko caurumu. Urbšana metâlâ Vienmēr jâpiestiprina materiâlu. Gadîjumâ, kad metâla loksne ir ďoti plâna, rekomendējam lietot koka paplâksni, kas aizsarg materiâlu pret nevēlamâm ielocēm utt. Pēc tam maríēt urbšanas vietu ar punkta maríētâju un sâkt urbšanu. Lietot tikai urbjus tērauda urbšanai. Gadîjumâ, kad ir vajadzîba urbt caurumu baltâ čugunâ, rekomendējam lietot urbjus ar galiem no cieta sakausējuma. Gadîjumâ, kad ir urbti caurumi ar lielo diametru, rekomendējam pirmkârt urbt mazâko caurumu. Urbšanai tēraudâ jâlieto mašînas eďďu, lai atvēsinât urbu. Urbšanai alumînijâ jâlieto terpentînu vai parafînu, lai atvēsinât urbu. Nelietot nekâdu atvēsinâšanas lîdzekďu urbšanai misiňâ, varâ, čugunâ. Lai atvēsinât urbu, to bieţi jânoňem no cauruma. Urbšana keramikas materiâlos Urbšana cietos, grűtos materiâlos (betons, ciets íieěelis, akmens, marmors utt.) Pirms pareiza cauruma urbšanu jâurbj mazâku caurumu bez sitamâ âmura funkcijas. Pareizo caurumu urbt ar ieslēgto sitamâ âmura funkciju. Lietot âmura urbjus ar galiem no cieta sakausējuma, labâ stâvoklî. Urbšana fl îzēs, maigâ íieěelî, apmetumâ utt. Urbt kâ punktâ, bet bez sitamâ âmura funkcijas. Urbšanas laikâ daţreiz noňemt urbju no cauruma, lai noňemt putekďus un atkritumus. Urbšanas laikâ stipri spiest ierîci ar pastâvîgo spēju. Ierîces lietošana skrűves ieskrűvēšanâ un atskrűvēšanâ Urbjmašîna ar apgriezienu regulēšanu un apgriezienu virziena pârslēgšanu var bűt arî lietota skrűves ieskrűvēšanai un atskrűvēšanai. Rekomendējam: - lietot vismazâko griešanas âtrumu, - lietot pareizus galus. Galus var montēt tieši urbjmašînas rokturî vai ar speciâlo magnētisko rokturi. Lai atskrűvēt skrűves, pârslēgt apgriezienu virzienu ar pârslēdzēju uz kreisiem apgriezieniem (L). Caurumu izgriešana Urbjmašîna var bűt arî lietota, lai izgriezt kokâ lielâkus caurumus ar speciâliem urbjiem ar pastâvîgo diametru vai ar maiňas zâěiem caurumu izgriešanai. Rekomendējam lietot koka paplâksni zem urbto materiâlu, lai cauruma apmale bűtu gludâka. Papildierîču lietošana Ierîce ar apgriezienu virziena mainîšanu nevar bűt lietota ar citâm papildierîcēm. Urbšana ar dziļuma ierobežotāju (VIII) Ierobežotājs var būt izmantots, lai atvieglotu urbšanu virsmās, kur ir urbti nepārejami caurumi, sevišķi betonā un koksnē. Noteikt cauruma dziļumu. Turētājā uzstādīt urbi, ar fl omāsteru atzīmēt, skatot no urbja darba gala, attālumu, līdzīgu cauruma dziļumam. Dziļuma ierobežotāju uzstādīt, lai tā gals būtu saskaņots ar “L” attālumu, atzīmētu uz urbja. Pārbaudīt, vai ierobežotājs nevar pārvietoties darba laikā. Uzsākt urbšanu, pēc attiecīga dziļuma sasniegšanas ierobežotājs kontaktēs ar virsmu pie cauruma. Pārtraukt urbšanu un noņemt urbi no cauruma. Papildus piezîmes Darba laikâ nedrîkst pârâk stipri spiest ierîci uz materiâlu, kâ arî nedrîkst veidot pēkšňas kustîbas, lai nesabojât materiâlu un ierîci. Darba laikâ jâbűt regulâri pârtraukumi. Nedrîkst pârslogot ierîci – ârpuses daďas temperatűra nevar bűt augstâka nekâ 60 °C. Pēc darba beigšanu ierîci jâizslēdz, noňemt akumulatoru un veidot ierîces konservēšanu un apskatîšanu. Deklarēta, pilnīga vibrācijas vērtība bija izmērīta ar standartu pārbaudes metodi un var būt lietota, lai salīdzināt vienu darbarīku ar otru. Deklarēta, pilnīga vibrācijas vērtība var būt lietota iepriekšējā ekspozīcijas novērtēšanā. Uzmanību! Vibrāciju emisija darba laikā ar ierīci var atšķirties no deklarētas vērtības, atkarīgi no ierīces pielietošanas veida. Uzmanību! Obligāti noteiciet operatora aizsardzības līdzekļus, kuri ir pamatoti uz riska novērtēšanas reālos lietošanas apstākļos (ieskaitīšot arī visus darba cikla elementus, piem. laiku, kad ierīce ir izslēgta vai strādā ar brīvu ātrumu, vai aktivizēšanas laiku).41

UZMANĪBU! Pirms regulēšanai, tehniskai apskatīšanai un uzturēšanai jānoņem ierīces elektrības vadu no ligzdas. Pēc darbības jākontrolē elektroierīces tehnisko stāvokli, apskatīšot un vērtēšot: apvalku un rokturi, elektrības vadu ar kontaktdakšu un iztaisno- tāju, kā arī - paplašināšanas vadus, aproču pogas darbību, ventilēšanas spraugas pārgājību, ogles sukas spīguļošanu, gultņu un transmisijas darbības skaņu, ierīces darba startu un darbības vienmērīgumu. Garantijas laikā lietotājs nevar demontēt elektroierīci un nevar mainīt nevienu daļu, jo tas veido garantijas zaudējumu. Visi nepareizumi piezīmēti ierīces darbā vai apskatīšanas laikā ir par signālu, lai veidot remontu servisā. Pēc darba beigšanu apvalku, ventilēšanas spraugas, pārslēdzi, papildu rokturi un ekrāni jātīra, piemēram, ar saspiestu gaisu (ar spiedienu ne vairāk nekā 0,3 MPa), otu vai sauso drānu, bez ķīmiskiem līdzekļiem un tīrīšanas šķidrumiem. Instrumentus un rokturus tīrīt ar sauso tīro drānu.42
