ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 78097 Sthor

GR ΔΡΑΠΑΝΟΚΑΤΣΑΒΙΔΟ ΜΠΑΤΑΡΓΙΑΣ

BG АКУМУЛАТОРЕН ВИНТОВЕРТ

78080

PL AKUMULATOROWA SZLIFIERKA KĄTOWA

EN CORDLESS ANGLE GRINDER

GR ΑΚΑΤΕΡΓΑΣΤΗΣ ΓΩΝΙΑΚΗΣ ΓΩΝΙΑΣ

BG АКУМУЛАТОРЕН ЂГЛОШЛАЙФ

78090

CE

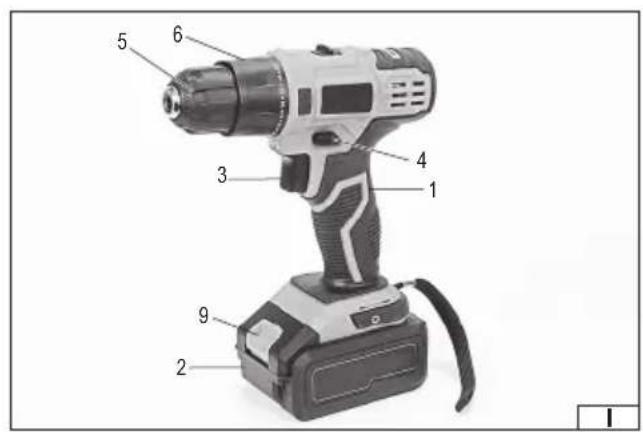

1. δραπανοκατσάβιδο
2. μπαταρία
3. διακόπτης λειτουργίας
4. διακόπτης κατεύθυνσης περιστροφής
5. τσοκ τρυπάνου
6. διακόπτης ροπής
7. φορτιστής μπαταρίας
8. ένδειξη φόρτισης μπαταρίας
9. клείστρο μπαταρίας

BG

1. κορμός
2. πρόσθετη χειρολαβή
3. κάλυμμα δίσκου λείανσης
4. πείρος
5. εμπλοκή πείρου
6. διακόπτης
7. κλειδί στερέωσης δίσκου λείανσης
8. δίσκος λείανσης
9. κάτω κολάρο στερέωσης
10. άνω κολάρο στερέωσης
11. συσσωρευτής
12. φορτιστής συσσωρευτή
13. δείκτης φόρτισης συσσωρευτή

14. μάνδαλο

15. κορμός

16. πρόσθετη χειρολαβή
17. κάλυμμα δίσκου λείανσης
18. πείρος
19. εμπλοκή πείρου
20. διακόπτης
21. κλειδί στερέωσης δίσκου λείανσης
22. δίσκος λείανσης
23. κάτω κολάρο στερέωσης
24. άνω κολάροστερέωσης
25. συσσωρευτής
26. φορτιστής συσσωρευτή
27. δείκτης φόρτισης συσσωρευτή
28. μάνδαλο

Διαβάστε τις οδηγίες χρήσης

Χρησιμοποιήστε τα γυαλιά προστασίας

Χρησιμοποιήστε τις ωτασπίδες

Αυτό το σύμβολο δείχνει ότι απαγορεύεται η απόρριψη χρησιμοποιημένου ηλεκτρικού και ηλεκτρονικού εξοπλισμού (συμπεριλαμβανομένων των μπαταριών και συσσωρευτών) με άλλα απόβλητα. Ο χρησιμοποιούμενος εξοπλισμός θα πρέπει να συλλέγεται επιλεκτικά και να αποστέλλεται σε σημείο συλλογής για να εξασφαλιστεί η ανακύκλωσή του και η ανάκτησή του για τη μείωση των αποβλήτων και τη μείωση του βαθμού χρήσης των φυσικών πόρων. Η ανεξέλεγκητ απελευθέρωση επικίνδυνων συστατικών που περιέχονται στον ηλεκτρικού και ηλεκτρονικό εξοπλισμό μπορεί να αποτελέσει απειλή για την ανθρώπινη υγεία και να προκαλέσει αρνητικές αλλάγές στο φυσικό περιβάλλον. Το νοικοκυριό διαδραματίζει σημαντικό ρόλο στην συμβολή στην επαναχρησιμοποίηση και ανάκτηση, συμπεριλαμβανομένης της ανακύκλωσης, χρησιμοποιημένου εξοπλισμού. Για περισσότερες πληροφορίες σχετικά με τις κατάλληλες μεθόδους ανακύκλωσης, επικοινωνήστε με τις τοπικές αρχές ή τον πωλητή.

Το δραπανοκατσάβιδο είναι ένα φορητό εργαλείο γενικής χρήσης που δεν απαιτεί εξωτερική πηγή ενέργειας και έχει σχεδιαστεί για τους λάτρεις ιδιοκατασκευών με σκοπό να δημιουργούν τρύπες σε διάφορα υλικά (π.χ. ξύλο και υλικά με βάση το ξύλο, μέταλλα) καθώς και να βιδώνουν και να ξεβιδώνουν βίδες και μπουλόνια. Τα ιδιαίτερα πλεονεκτήματα του θα εκτιμηθούν από τους λάτρεις των ιδιοκατασκευών που εκτελούν διάφορα έργα συναρμολόγησης και φινιρίσματος.

Ο γωνιακός τροχός αποτελεί ηλεκτροεργαλείο προορισμένο για λείανση και κοπή μετάλλων καθώς και ορυκτών οικοδομικών υλικών όπως κεραμίδι, φυσική και τεχνητή πέτρα, μπετό, σμάλτο κλπ, με την βοήθεια δίσκων λειάνσεως που επιλέγονται αντίστοιχα για το συγκεκριμένο υλικό. Σε καμία περίπτωση το εργαλείο δεν επιτρέπεται να χρησιμοποιηθεί για την επεξεργασία υλικών άλλων πέραν των προαναφερόμενων, π.χ. για λείανση και κοπή ξύλου ή στίλβωμα.

Η ορθή, αξιόπιστη και ασφαλής εργασία του τροχού εξαρτάται από την κατάλληλη χρήση, για τον λόγο αυτό πριν την χρήση του τροχού:

Πριν την εργασία με το εργαλείο θα πρέπει να διαβάσετε πλήρως τις οδηγίες και να τις τηρείτε.

Να φέρετε πάντοτε προστασία όρασης!

Μην εφαρμόζετε δίσκους λειάνσεως μέγιστης επιτρεπόμενης περιστροφικής ταχύτητας μικρότερης από 80 m/s! Μην εφαρμόζετε δίσκους λειάνσεως μέγιστης επιτρεπόμενης περιστροφικής ταχύτητας μικρότερης από την περιστροφική ταχύτητα του τροχού.

Για όλες τις φθορές και τραμματισμούς που προκύπτουν ως αποτέλεσμα της χρήσης του εργαλείου ενάντια στον προορισμό του, την μη τήρηση των κανόνων ασφαλείας και των συστάσεων των παρόντων οδηγιών, ο προμηθευτής δεν φέρει καμία ευθύνη.

ΕΞΟΠΛΙΣΜΟΣ

Το προϊόν παραδίδεται πλήρες, αλλά απαιτεί διεξαγωγή δραστηριοτήτων συναρμολόγησης πρίν την έναρξη της εργασίας. Μαζί με το προϊόν παραδίδονται: συσσωρευτής, σταθμός φόρτισης (φορτιστής).

TEXNIKEΣ ΠΑΡΑΜΕΤΡΟΙ

Παράμετρος Μονάδα μέτρησης Τιμή
Κωδικός καταλόγου 78081, 78082, 78080
Τάση λειτουργίας [V] 20 DC
Περιστροφές (ρελαντί)	[min-1] 0 - 350 / 0 - 1300
Μέγιστη ροπή [Nm] 26
Επίπεδο θορύβου
- ηχητική πίεση [dB] 70,3 ± 5,0
- ισχύς L_WA	[dB] 81,3 ± 5,0
Βαθμός προστασίας		IPX0
Κλάση μόνωσης		III
Επίπεδο δονήσεων	[m/s2]	2,368 ± 1,5
Βάρος	[kg]	1,07
Υποδοχή εξαρτήματος	[mm]	0,8 - 10
Μέγιστη διάμετρος διάτρησης
- σε ξύλο	[mm]	20
- σε σκυρόδεμα	[mm]	10
- σε χάλυβα	[mm]	10
Τύπος μπαταρίας		Li-Ion
Χωρητικότητα μπαταρίας*	[Ah]	2
Φορτιστής*
Τάση εισόδου	[V~]	100 - 240
Συχνότητα δικτύου	[Hz]	50 / 60
Ονομαστική ισχύς	[W]	47
Τάση εξόδου	[V]	21,5 DC
Ρεύμα εξόδου	[A]	2,2
Χρόνος φόρτισης**	[h]	1

Παράμετρος	Μονάδα μεγέθους	Τιμή
Αριθμός καταλόγου		78090
Τάση δικτύου	[V] 20 DC
Ονομαστικές στροφές	[min ^-1 ]	8 000
Διάμετρος δίσκου	[mm]	125

GR

Παράμετρος Μονάδα μεγέθους Τιμή
Διάμετρος ανοίγματος δίσκου [mm] 22,2
Άκρο πείρου M14
Βάρος [kg] 1,26
Επίπεδο θορύβου
- ακουστική πίεση L_ρA ± K_ρA	[dB (A)] 85,5 ± 3,0
- ισχύς L_ωA ± K_ωA	[dB (A)] 96,5 ± 3,0
Επίπεδο κραδασμών _αλΑG ± K [m/s	^2 6,173 ± 1,5 / 5,741 ± 1,5
Κλάση μόνωσης III
Βαθμός προστασίας IPX0
Είδος συσσωρευτή Li-Ion
Χωρητικότητα συσσωρευτή* [Ah] 2
Φορτιστής*
Τάση εισόδου	[V]	100 - 240
Συχνότητα δικτύου	[Hz]	50 / 60
Τάση εξόδου	[V]	21,5 DC
Ρεύμα εξόδου	[A]	2,2
Ονομαστική ισχύς	[W]	47
Χρόνος φόρτισης**	[h]	1

* μόνο για μοντέλα εξοπλισμένα με συσσωρευτή και φορτιστή
** ο χρόνος φόρτισης αφορά μόνο συσσωρευτή χωρητικότητας που αναγράφεται στον πίνακα

Η δηλωμένη τιμή δονήσεων μετρήθηκε με τη στάνταρ μέθοδο μέτρησης και μπορεί να χρησιμοποιηθεί με σκοπό τη σύγκριση ενός εργαλείου με ένα άλλο. Η δηλωμένη τιμή δονήσεων μπορεί να χρησιμοποιηθεί στην εισαγωγική αξιολόγηση της έκθεσης.

Η δηλωμένη συνολική τιμή δονήσεων μετρήθηκε με τη στάνταρ μέθοδο μέτρησης και μπορεί να χρησιμοποιηθεί με σκοπό τη σύγκριση ενός εργαλείου με ένα άλλο. Η συνολική δηλωμένη τιμή δονήσεων μπορεί να χρησιμοποιηθεί στην εισαγωγική αξιολόγηση της έκθεσης.

Προσοχή! Ή εκπομπή δονήσεων κατά την εργασία με τη συσκευή μπορεί να διαφέρει από τη δηλωμένη τιμή, ανάλογα με τον τρόπο χρήσης της συσκευής.

Προσοχή! Πρέπει να ορίσετε τα μέτρα ασφαλείας που έχουν ως σκοπό την προστασία του χειριστή και βασίζονται στην αξιολόγηση της έκθεσης στις πραγματικές συνθήκες χρήσης (συμπεριλαμβανομένων όλων των φάσεων του κύκλου εργασίας, όπως για παράδειγμα χρόνος κατά τον οποίο το εργαλείο είναι απενεργοποιημένο ή λειτουργεί με την αδρανή ταχύτητα καθώς και η διάρκεια κατά την οποία είναι ενεργό).

ΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΣΦΑΛΕΙΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κατά τη διάρκεια της εργασίας με το εργαλείο συνιστάται να τηρείτε πάντα τους βασικούς κανόνες ασφαλείας εργασίας συμπεριλαμβανομένων των αναφερομένων παρακάτω, για να μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας και να αποφύγετε τραυματισμούς.

Προειδοποίηση! Πρέπει να διαβάσετε όλες τις προειδοποιήσεις ασφαλείας, τις εικόνες και τις προδιαγραφές που παρέχονται με αυτό το ηλεκτρικό εργαλείο / μηχάνημα. Μη συμμόρφωση με αυτές οδηγίες μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή τραυματισμό.

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική χρήση.

Ο ορισμός «ηλεκτρικό εργαλείο / μηχάνημα» που χρησιμοποιείται στις προειδοποιήσεις ισχύει για όλα τα εργαλεία / μηχανήματα που κινούνται με ηλεκτρικό ρεύμα, τόσο ενσύρματα όσο και ασύρματα.

Ασφάλεια στο χώρο εργασίας

Κρατήστε το χώρο εργασίας καλά φωτισμένο και καθαρό. Η ακαταστασία και κακός φωτισμός μπορούν να προκαλέσουν ατυχήματα. Δεν πρέπει να χρησιμοποιείτε ηλεκτροεργαλεία / μηχανήματα στο χώρο με αυξημένο κίνδυνο έκρηξης, που περιέχει εύφλεκτα υγρά, αέρια ή ατμούς. Τα ηλεκτρικά εργαλεία / μηχανήματα δημιουργούν σπινθήρες που μπορούν να προκαλέσουν ανάφλεξη της σκόνης ή των ατμών.

Μην επιτρέπετε στα παιδιά και στα τρίτα πρόσωπα να πλησιάζουν το χώρο εργασίας. Η απώλεια της αυτοσυγκέντρωσης μπορεί να οδηγήσει σε απώλεια ελέγχου.

Ασφάλεια με ηλεκτρική ενέργεια

Το βύσμα του καλωδίου τροφοδοσίας πρέπει να ταιριάζει με την πρίζα. Δεν πρέπει να τροποποιήσετε το φις με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε ποτέ κάποιο προσαρμογέα στο βύσμα με γειωμένα ηλεκτροεργαλεία / μηχανήματα. Ένα βύσμα που χωρίς κάποια τροποποίηση ταιριάζει στην πρίζα μειώνει τον κίνδυνο ηλεκτροπληξίας.

GR

Αποφύγετε την επαφή με γειωμένες επιφάνειες όπως σωλήνες, θερμάστρες και ψυγεία. Η γείωση του σώματος αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Μην εκθέτετε τα ηλεκτρικά εργαλεία / μηχανήματα σε βροχή ή υγρασία. Το νερό και η υγρασία που εισέρχονται μέσα στο ηλεκτρικό εργαλείο / μηχάνημα αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

Μην υπερφορτώνετε το καλώδιο τροφοδοσίας. Μη χρησιμοποιήσετε το καλώδιο τροφοδοσίας για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το βύσμα από την πρίζα. Αποφύγετε την επαφή του καλωδίου τροφοδοσίας με θερμότητα, λάδια, αιχμηρές άκρες και κινούμενα μέρη. Η βλάβη ή η εμπλοκή του καλωδίου τροφοδοσίας αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Στην περίπτωση εργασίας στους εξωτερικούς χώρους, χρησιμοποιήστε ένα καλώδιο επέκτασης που προορίζονται για εργασία στους εξωτερικούς χώρους. Η χρήση ενός καλωδίου επέκτασης προσαρμοσμένου για εργασίες στους εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

Στην περίπτωση που η χρήση του ηλεκτρικού εργαλείου / μηχανήματος σε υγρό περιβάλλον είναι αναπόφευκτη, για την προστασία από την τάση τροφοδοσίας πρέπει να χρησιμοποιήσετε τη συσκευή προστασίας υπολειπόμενου ρεύματος (RCD). Η χρήση του RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

Προσωπική ασφάλεια

Χρησιμοποιώντας ένα ηλεκτρικό εργαλείο / μηχάνημα να είστε καθ' όλη τη διάρκεια της εργασίας προσεκτικοί και λογικοί. Μη χρησιμοποιείτε ένα ηλεκτρικό εργαλείο / μηχάνημα ενώ είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκούλ ή φαρμάκων. Ακόμη και μια στιγμή απροσεξίας κατά τη διάρκεια της εργασίας μπορεί να οδηγήσει σε σοβαρό τραυματισμό. Εφαρμόστε μέτρα ατομικής προστασίας. Χρησιμοποιείστε πάντα προστατευτικά οράσεως. Εφαρμογή μέτρων ατομικής προστασίας όπως μάσκα εναντίων της σκόνης, αντιολισθητικά υποδήματα, κράνος και προστατευτικά της ακοής μειώνουν τον κίνδυνο σοβαρού τραυματισμού.

Αποτρέψτε μια τυχαία ενεργοποίηση. Προτού συνδέσετε ένα ηλεκτροεργαλείο / μηχάνημα στο ρεύμα και/ή στην μπαταρία, να το ανασηκώσετε ή να το μεταφέρετε, βεβαιωθείτε ότι ο ηλεκτρικός διακόπτης βρίσκεται στη θέση «εκτός λειτουργίας». Η μετακίνηση του ηλεκτροεργαλείου / μηχανήματος με το δάχτυλό στο διακόπτη ή σύνδεση στο ρεύμα ενός ηλεκτροεργαλείου / μηχανήματος όταν ο διακόπτης βρίσκεται στη θέση «σύνδεσης», μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

Протоύ ενεργοποιήσετε το ηλεκτρικό εργαλείο / μηχάνημα, αφαιρέστε όλα τα κλειδιά και άλλα εργαλεία που χρησιμο- ποιήθηκαν κατά την ρύθμισή του. Το κλειδί που παραμένει στα περιστρεφόμενα μέρη του εργαλείου / μηχανήματος μπορεί να προκαλέσει σοβαρούς τραυματισμούς.

Μην προσπαθείτε νά φτάσετε και μη γέρνετε υπερβολικά μακριά. Διατηρήστε τη σωστή στάση και ισορροπία όλη την ώρα. Αυτό θα σας επιτρέψει να ελέγξετε πιο εύκολα το ηλεκτροεργαλείο / μηχάνημα στην περίπτωση απρόσμενης κατάστασης κατά τη διάρκεια της εργασίας.

Ντυθείτε σωστά. Μη φοράτε χαλαρά ρούχα και κοσμήματα. Κρατήστε τα μαλλιά καθώς και τα ρούχα μακριά από τα κινούμενα μέρη του εργαλείου / μηχανήματος. Χαλαρά ρούχα, κοσμήματα ή μακριά μαλλιά μπορούν να πιάσουν τα κινούμενα μέρη του.

Στην περίπτωση που το εργαλείο σας έχει σχεδιαστεί να μπορεί να συνδέεται με την απορρόφηση ή τη συλλογή σκόνης, βεβαιωθείτε ότι το συνδέσατε και χειρίζεστε σωστά. Η χρήση του απορροφητήρα σκόνης μειώνει τους κινδύνους που σχετίζονται με τη σκόνη.

Μην επιτρέψετε η πείρα που αποκτήσατε από τη συχνή χρήση του εργαλείου / μηχανήματος να οδηγήσει στην απροσεξία και στην αγνόηση των κανόνων ασφαλείας. Οι απρόσεκτες ενέργειες μπορούν να προκαλέσουν σοβαρούς τραυματισμούς σε ένα κλάσμα του δευτερολέπτου.

Χρήση και φροντίδα του ηλεκτροεργαλείου / μηχανήματος

Μην υπερφορτώνετε το ηλεκτροεργαλείο / μηχάνημα. Χρησιμοποιείστε ένα ηλεκτροεργαλείο / μηχάνημα κατάλληλο για τη συγκεκριμένη εργασία. Ένα κατάλληλο ηλεκτροεργαλείο / μηχάνημα που έχει σχεδιαστεί για το συγκεκριμένο φορτίο, θα σας εξασφαλίσει την άνετη και ασφαλή εργασία.

Μη χρησιμοποιείτε ένα ηλεκτροεργαλείο / μηχάνημα, όταν ηλεκτρικός διακόπτης δεν επιτρέπει τη σύνδεση και την αποσύνδεση. Ένα εργαλείο / μηχάνημα, η χρήση του οποίου δεν μπορείτε να ελέγξετε με το διακόπτη, είναι επικίνδυνο και πρέπει να το στείλετε για επισκευή.

Προτού κάνετε τη ρύθμιση, αντικατάσταση του αξεσουάρ ή αποθήκευση του εργαλείου / μηχανήματος, αποσυνδέστε το βύσμα από την πρίζα του ρεύματος και/ή αποσυναρμολογήστε τη μπαταρία - εάν η μπαταρία αποσυνδέστε από το εργαλείο / μηχάνημα. Αυτά τα προληττικά μέτρα θα σας επιτρέψουν να αποφύγετε κάποια τυχαία ενεργοποίηση του ηλεκτρο-εργαλείου / μηχανήματος.

Το εργαλείο πρέπει να αποθηκεύσετε σε ένα μέρος απρόσιτο στα παιδιά, μην αφήσετε να το χρησιμοποιούν άτομα που δεν γνωρίζουν τον χειρισμό του ηλεκτροεργαλείου / μηχανήματος ή αυτές τις οδηγίες. Τα ηλεκτρικά εργαλεία / μηχανήματα είναι επικίνδυνα στα χέρια των μη εκπαιδευμένων χρηστών.

Τα ηλεκτροεργαλεία / μηχανήματα και εξαρτήματα απαιτούν συντήρηση. Ελέγξε το εργαλείο / μηχάνημα για αναντιστοιχίες ή εμπλοκές των κινητών εξαρτημάτων, ζημιά στα εξαρτήματα και για οποιαδήποτε άλλη παράμετρο που μπορεί να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου / μηχανήματος. Τις ζημιές πρέπει να επιδιορθώσετε προτού χρησιμοποιήσετε το ηλεκτροεργαλείο / μηχάνημα. Πολλά ατυχήματα οφείλονται σε ακατάλληλα συντηρημένα εργαλεία / μηχανήματα.

Τα εργαλεία κοπής κρατήστε καθαρά και ακονισμένα. Ένα εργαλείο κοπής μετά από την ορθή συντήρηση και με αιχμηρές άκρες, είναι λιγότερο επιρρεπή σε εμπλοκές και να ελέγχεται πιο εύκολα κατά τη διάρκεια της εργασίας.

GR

Χρησιμοποιείτε ηλεκτρικά εργαλεία / μηχανήματα, αξεσουάρ και εξαρτήματα κ.λπ. σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας υπόψη το είδος και τις συνθήκες εργασίας. Η χρήση εργαλείου για εργασία διαφορετική από εκείνη που έχει σχεδιαστεί πιθανόν θα προκαλέσει μια επικίνδυνη κατάσταση.

Τις λαβές καθώς και την επιφάνεια κράτησης πρέπει να διατηρείτε στεγνές, καθαρές, χωρίς λάδια και λίπη. Οι ολισθηρές λαβές και οι επιφάνειες πιασίματος, δεν επιτρέπουν την ασφαλή χρήση ούτε τον έλεγχο του εργαλείου / μηχανήματος σε επικίνδυνες καταστάσεις.

Συντήρηση

Η επισκευή του ηλεκτροεργαλείου / μηχανήματος επιτρέπεται μόνο σε ένα εξουσιοδοτημένο συνεργείο που χρησιμοποιεί μόνο γνήσια ανταλλακτικά. Αυτό εγγυάται την επαρκεί ασφάλεια εργασίας με το ηλεκτροεργαλείο.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΤΡΥΠΑΝΙΩΝ

Οδηγίες ασφαλείας για όλες τις εργασίες

Χρησιμοποιήστε προστατευτικά ακοής κατά τη κρουστική διάτρηση. Η έκθεση σε θόρυβο μπορεί να προκαλέσει απώλεια ακοής.

Χρησιμοποιήστε πρόσθετη/-ες λαβή/-ές. Η απώλεια ελέγχου μπορεί να προκαλέσει τραυματισμό.

Πιάστε το εργαλείο σωστά πριν τη χρήση. Αυτό το εργαλείο παράγει μεγάλη ροπή και χωρίς να κρατηθεί σωστά κατά τη λει- τουργία, η απώλεια ελέγχου μπορεί να προκαλέσει τραυματισμό.

Κρατήστε το εργαλείο από τις μονωμένες λαβές ενώ εργάζεστε, όπου το κοπτικό εξάρτημα μπορεί να έρθει σε επαφή με ένα κρυφό καλώδιο ή το καλώδιο ρεύματος. Τα εξαρτήματα κοπής που έρχονται σε επαφή με τον αγωγό «υπό τάση» μπορεί να προκαλέσουν ότι τα μεταλλικά μέρη του εργαλείου θα είναι «υπό τάση» και να πλήξουν τον χειριστή με ηλεκτροπληξία.

Οδηγίες ασφαλείας κατά τη χρήση μακριών τρυπανιών

Ποτέ μην εργάζεστε με μεγαλύτερη ταχύτητα από τη μέγιστη ταχύτητα του τρυπανιού. Με μεγαλύτερη ταχύτητα, το τρυπάνι πίθανόν να λυγίσει αν περιστραφεί ελεύθερα χωρίς να έρθει σε επαφή με το τεμάχιο εργασίας, προκαλώντας τραυματισμό.

Πάντα να αρχίζετε εργασίες σε χαμηλή ταχύτητα και όταν το άκρο του τρυπανιού έρχεται σε επαφή με το τεμάχιο εργασίας. Με μεγαλύτερη ταχύτητα, το τρυπάνι πιθανόν να λυγίσει αν περιστραφεί ελεύθερα χωρίς να έρθει σε επαφή με το τεμάχιο εργασίας, προκαλώντας τραυματισμό.

Εφαρμόστε πίεση μόνο προς την κατεύθυνση του άξονα τρυπανιού και μην ασκείτε υπερβολική πίεση. Το τρυπάνι μπορεί να λυγίσει προκαλώντας θραύση ή απώλεια ελέγχου, με αποτέλεσμα τραυματισμό.

ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΡΙΒΕΙΑ ΚΑΙ ΣΤΙΛΒΩΤΕΣ

Το εργαλείο προορίζεται μόνο για λείανση, λείανση με την βοήθεια γυαλόχαρτου, λείανση με την βοήθεια συρματόβουρτσας, καθώς και κοπή. Εξοικειωθείτε με όλες τις

προειδοποιήσεις, οδηγίες, εικόνες καθώς και ιδιότητες που παρέχονται μαζί με το εργαλείο. Η μη τήρηση του συνόλου των οδηγιών που παρατίθενται παρακάτω μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και / ή σοβαρό τραυματισμό.

Η χρήση του εργαλείου ως γυαλιστικό ή με άλλο τρόπο εκτός αυτού που περιγράφεται, απαγορεύεται. Η εργασία με το εργαλείο για την οποία δεν είναι προορισμένο, μπορεί να προκαλέσει κίνδυνο και να έχει ως αποτέλεσμα σοβαρό σωματικό τραυματισμό.

Δεν επιτρέπεται να χρησιμοποιείτε αξεσουάρ τα οποία δεν έχουν σχεδιαστεί και δεν είναι προορισμένα από τον κα- τασκευαστή. Το γεγονός πως μπορούν να τοποθετηθούν στο εργαλείο δεν σημαίνει απαραίτητα και πως εγγυώνται ασφαλή εργασία.

Η μέγιστη περιστροφική ταχύτητα των αξεσουάρ θα πρέπει να είναι ίση ή μεγαλύτερη με την μέγιστη περιστροφική ταχύτητα του εργαλείου. Αξεσουάρ μικρότερης περιστροφικής ταχύτητας από την περιστροφική ταχύτητα του εργαλείου μπορούν κατά την διάρκεια της εργασίας να διασπαστούν σε κομμάτια.

Η εξωτερική διάμετρος καθώς και το πάχος των άξεσουάρ θα πρέπει να περιέχεται στο φάσμα των διαστάσεων που ορίζονται για εργαλεία. Αξεσουάρ με ακατάλληλες διαστάσεις δεν μπορούν να καλυφθούν και να χρησιμοποιηθούν κατάλληλα.

Το μέγεθος του ανοίγματος στερέωσης τροχών, δίσκων, κολάρων, καθώς και άλλων αξεσουάρ θα πρέπει να ταιριάζει στο μέγεθος του πείρου του εργαλείου.

Αξεσουάρ των οποίων το μέγεθος του ανοίγματος στερέωσης δεν ταιριάζει με το μέγεθος του πείρου του εργαλείου, μετά την εκκίνηση πέφτουν σε κραδασμούς και αυτό μπορεί να προκαλέσει απώλεια ελέγχου στο εργαλείο.

Μην χρήσιμοποιείτε φθαρμένα αξεσουάρ. Πριν από κάθε χρήση, ελέγχετε την κατάσταση των αξεσουάρ για παρουσία στιγμάτων, ρωγμών, εκδορών και υπέρμετρης φθοράς. Σε περίπτωση πτώσης αξεσουάρ, θα πρέπει να τα ελέγξετε υπό το πρίσμα βλαβών, τοποθετώντας νέα αξεσουάρ χωρίς φθορές. Μετά την επισκόπηση και την τοποθέτηση αξεσουάρ θα πρέπει να βρεθείτε εσείς καθώς και άτομα τρίτα, πίσω από το επίπεδο περιστροφής των αξεσουάρ και να θέσετε σε λειτουργία το εργαλείο για ένα λεπτό με την μέγιστη περιστροφική ταχύτητα. Κατά την δοκιμή τα φθαρμένα αξεσουάρ καταστρέφονται.

Εφαρμόστε μέτρα ατομικής προστασίας. Ανάλογα με την εργασία, εφαρμόστε προστατευτικό προσώπου, μάσκα ή γυαλιά προστασίας. Εάν απαιτείται, εφαρμόστε μάσκα κατά της σκόνης, προστασία ακοής, γάντια, καθώς και ποδιά που προστατεύει από μικρά σωματίδια αξεσουάρ ή υλικών που εκτοξεύονται κατά την εργασία.

GR

Τα προστατευτικά όρασης πρέπει να είναι ικανά να σταματήσουν τα ιπτάμενα σωματίδια που σχηματίζονται κατά την εργασία. Η μάσκα κατά της σκόνης θα πρέπει να είναι ικανή να φιλτράρει την σκόνη που αιωρείται κατά την εργασία. Μεγάλη έκθεση σε θόρυβο μπορεί να προκαλέσει απώλεια ακοής.

Κατά την εκτέλεση της εργασίας, κατά την οποία ο δίσκος μπορεί να έλθει σε επαφή με κρυμμένο καλώδιο υπό τάση ή αγωγό τροφοδοσίας, κρατάτε το εργαλείο μόνο από τις μονωμένες χειρολαβές. Ο δίσκος κατά την επαφή με αγωγό υπό τάση μπορεί να προκαλέσει κατάσταση υπό την οποία τα μεταλλικά μέρη του εργαλείου θα βρεθούν υπό τάση, κάτι που μπορεί να προκαλέσει ηλεκτροπληξία του χειριστή.

Διατηρείτε ασφαλή απόσταση μεταξύ του χώρου εργασίας και ατόμων τρίτων. Άτομα που εισέρχονται στον χώρο εργασίας θα πρέπει να φέρουν μέσα ατομικής προστασίας. Τα σωματίδια που σχηματίζονται κατά την εργασία ή τα σωματίδια φθαρμένων αξεσουάρ μπορούν να εκτοξευθούν πέραν του πλησιέστερου χώρου εργασίας.

Τοποθετείτε το καλώδιο τροφοδοσίας μακριά από περιστρεφόμενα τμήματα του εργαλείου. Σε περίπτωση απώλειας ελέγχου στο εργαλείο, ο αγωγός μπορεί να κοπεί ή να τραβηχτεί και το χέρι του χειριστή μπορεί να τραβηχτεί προς τα περιστρεφόμενα τμήματα του εργαλείου.

Ποτέ μην αφήνετε το εργαλείο, μέχρις ότου τα περιστρεφόμενα τμήματα ακινητοποιηθούν εντελώς. Τα περιστρεφόμενα εξαρτήματα μπορούν να “αρπάξουν” το δάπεδο και να εκτινάξουν το εργαλείο εκτός ελέγχου.

Μην ενεργοποιείτε το εργαλείο κατά την μεταφορά του. Τυχαία επαφή με περιστρεφόμενα εξαρτήματα μπορεί να προκαλέσει την αρπαγή και έλξη ενδυμάτων και επαφή του εργαλείου με το σώμα του χειριστή.

Θα πρέπει να καθαρίζετε τακτικά τα ανοίγματα εξαερισμού του εργαλείου. Ο ανεμιστήρας του κινητήρα έλκει σκόνη που παράγεται κατά την εργασία, στο εσωτερικό του εργαλείου.

Η υπέρμετρη συγκέντρωση ψηγμάτων μετάλλου που περιέχονται στην σκόνη αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Μην εργάζεστε με το εργαλείο κοντά σε εύφλεκτα υλικά. Οι σπίθες που παράγονται κατά την εργασία μπορούν να προκα- λέσουν πυρκαγιά.

Μην εφαρμόζετε αξεσουάρ που απαιτούν ψύξη μέσω υγρών. Το νερό ή ψυκτικό υγρό μπορούν να προκαλέσουν ηλεκτροπληξία.

Προειδοποιήσεις συνδεδεμένες με ανάκρουση του εργαλείου προς την πλευρά του χειριστή. Η ανάκρουση του εργαλείου προς την πλευρά του χειριστή είναι ακαριαία αντίδραση σε εμπλοκή ή σύσφιξη: δίσκου, ταινίας γυαλίσματος, βούρτσας ή άλλων αξεσουάρ. Η εμπλοκή ή η σύσφιξη προκαλεί απότομη ακινητοποίηση του περιστρεφόμενου αξεσουάρ του ηλεκτροεργαλείου προς κατεύθυνση αντίθετη με την φορά του αξεσουάρ. Για παράδειγμα ο δίσκος είναι μπλοκαρισμένος ή σφιγμένος από το επεξεργαζόμενο αντικείμενο, η ακμή του δίσκου η οποία εισέρχεται στο σημείο σύσφιξης μπορεί να εισχωρήσει στην επιφάνεια του υλικού προκαλώντας την ακινητοποίηση ή την εκτίναξη του δίσκου.

Ο δίσκος μπορεί επίσης να κινηθεί προς ή από την κατεύθυνση του χειριστή, ανάλογα την κατεύθυνση κίνησης του δίσκου στο σημείο σύσφιξης. Οι δίσκοι λειάνσεως μπορούν επίσης να σπάσουν υπό τέτοιες συνθήκες. Η ανάκρουση προς την πλευρά του χειριστή είναι αποτέλεσμα μη ορθής χρήσης και / ή μη εφαρμογής των συμβουλών που περιέχονται στις παρούσες οδηγίες. Τέτοια φαινόμενα μπορούν να αποφευχθούν ακολουθώντας τις παρακάτω συστάσεις.

Εφαρμόστε σίγουρο κράτημα του εργαλείου καθώς και κατάλληλη στάση σώματος και χεριών, κάτι που επιτρέπει να αντισταθείτε σε δυνάμεις που παράγονται κατά την ανάκρουση. Έφαρμόζετε πάντοτε την επιτρόσθετη χειρολαβή αν παραδίδεται με το εργαλείο, καθώς έτσι εξασφαλίζεται ο μέγιστος έλεγχος κατά την ανάκρουση ή την απροσδόκητη πε- ριστροφή κατά την εκκίνηση του εργαλείου. Ο χειριστής είναι σε θέση να ελέγξει τις στροφές ή την ανάκρουση του εργαλείου, εάν εφαρμόζει κατάλληλα μέσα προσοχής.

Ποτέ μην τοποθετείτε δάκτυλα κοντά σε περιστρεφόμενα τμήματα του εργαλείου. Τα περιστρεφόμενα τμήματα μπορούν κατά την ανάκρουση να έλθουν σε επαφή με τα δάκτυλα.

Μην εκτίθεσθε στην ζώνη εντός της όποίας το εργαλείο κινείται κατά την ανάκρουση. Η ανάκρουση οδηγεί το εργαλείο σε κατεύθυνση αντίθετη από την κατεύθυνση των στροφών του δίσκου, στο σημείο που μπλοκάρει.

Τηρείτε ιδιαίτερη προσοχή κατά την εργασία κοντά σε γωνίες, αιχμηρές ακμές κλπ. Αποφύγετε χτυπήματα και εμπλοκές του δίσκου.

Κατά την επεξεργασία γωνιών ή ακμών εμφανίζεται αυξημένος κίνδυνος εμπλοκής του δίσκου, κάτι που οδηγεί σε απώλεια ελέγχου στο εργαλείο ή την ανάκρουση του εργαλείου.

Μην χρησιμοποιείτε δίσκο με αλυσίδα κοπής ή δισκοπρίονο. Οι λάμες προκαλούν συχνές ανακρούσεις και απώλεια ελέγχου στο εργαλείο.

Προειδοποιήσεις συνδεδεμένες με λείανση και κοπή με δίσκο.

Χρησιμοποιείτε μόνο δίσκους προορισμένους για εργασία με το εργαλείο καθώς και κάλυμμα που έχει σχεδιαστεί για το συγκεκριμένο είδος δίσκου. Οι δίσκοι για τους οποίους δεν έχει σχεδιαστεί το εργαλείο δεν μπορούν να καλυφθούν κατάλληλα και δεν είναι ασφαλείς.

Η επιφάνεια λείανσης κυρτών δίσκων πρέπει μετά την τοποθέτηση να βρίσκεται χαμηλότερα από την ακμή του καλύμματος του δίσκου. Εσφαλμένα τοποθετημένος δίσκος ο οποίος θα τίθεται εκτός της ακμής του καλύμματος δεν μπορεί να είναι κατάλληλα προστατευμένος.

Το κάλύμμα θα πρέπει να είναι με ασφάλεια στερεωμένο στο εργαλείο και ρυθμισμένο σε θέση που να εξασφαλίζει την μέγιστη ασφάλεια, έτσι ώστε το μικρότερο δυνατό εύρος δίσκου να είναι ακάλυπτο προς την πλευρά του χειριστή. Το κάλυμμα βοηθά την προστασία του χειριστή από σπασμένα κομμάτια δίσκου ενώ αποτρέπει την τυχαία επαφή με τον δίσκο.

GR

Ο δίσκος θα πρέπει να εφαρμόζεται σύμφωνα με τον προορισμό του. Για παράδειγμα: μην λειαίνετε με δίσκο που προορίζεται για κοπή. Οι δίσκοι τριβής προορίζονται για περιφερειακά φορτία, πλευρικές δυνάμεις που εφαρμόζονται σε τέτοιους δίσκους μπορούν να προκαλέσουν την διάσπασή τους.

Πάντοτε να τοποθετείτε άθικτους δίσκους στερέωσης, οι οποίοι έχουν το κατάλληλο μέγεθος προσαρμοσμένο στον δίσκο λειάνσεως. Οι κατάλληλοι δίσκοι στερέωσης μειώνουν την πιθανότητα φθοράς του δίσκου λειάνσεως. Οι δίσκοι στερέωσης σε δίσκους κοπής μπορούν να είναι άλλοι από τους δίσκους στερέωσης για δίσκους λειάνσεως.

Μην χρησιμοποιείτε χρησιμοποιημένους δίσκους λειάνσεως από μεγαλύτερα εργαλεία. Ο δίσκος λειάνσεως μεγαλύτερης διαμέτρου δεν είναι προσαρμοσμένος για μεγαλύτερη περιστροφική ταχύτητα μικρότερων εργαλείων και μπορεί να σπάσει.

Προειδοποιήσεις συνδεδεμένες με λείανση μέσω γυαλόχαρτου.

Μην εφαρμόζετε υπέρμετρους δίσκους με γυαλόχαρτο. Κατά την επιλογή γυαλόχαρτου θα πρέπει να κινηθείτε ανάλογα με τις συστάσεις του κατασκευαστή. Χαρτί που εκτίθεται πέραν του δίσκου μπορεί να προκαλέσει εμπλοκή και να αυξηθεί έτσι ο κίνδυνος ακινητοποίησης, εκδορών ή της εμφάνισης του φαινομένου οπίσθιας ανάκρουσης προς την πλευρά του χειριστή.

Προειδοποιήσεις συνδεδεμένες με εργασία συρματόβουρτσας

Τηρείτε προσοχή, καθώς σωματίδια συρμάτων εκτινάσσονται από την βούρτσα κατά την διάρκεια κανονικής λειτουργίας. Μην εφαρμόζετε υπερβολική πίεση στην βούρτσα. Τα σύρματα μπορούν να διαπεράσουν ελαφρά ενδύματα και /ή το δέρμα.

Εάν συνιστάται η χρήση καλύμματος κατά την εργασία με την συρματόβουρτσα θα πρέπει να πρέπει να αποφύγετε οποιαδήποτε επαφή της βούρτσας με το κάλυμμα. Η συρματόβουρτσα μπορεί να αυξήσει την διάμετρό της υπό την επιρροή φορτίου καθώς και φυγοκεντρικών δυνάμεων.

ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΕΡΓΑΣΙΑ

ΠΡΟΣΟΧΗ! Όλες οι δραστηριότητες που αναφέρονται στο παρόν τμήμα θα πρέπει να εκτελούνται με αποσυνδεδεμένο από τροφοδοσία εργαλείο – ο συσσωρευτής θα πρέπει να αφαιρεθεί από το εργαλείο!

Οδηγίες ασφαλούς φόρτισης συσσωρευτή

Προσοχή! Πριν την έναρξη φόρτισης βεβαιωθείτε πως ο κορμός του φορτιστή, ο αγωγός και το φις δεν φέρουν ρωγμές και φθορές. Απαγορεύεται η χρήση σταθμού φόρτισης που δεν είναι σε άρτια κατάσταση ή που έχει φθορές! Για την φόρτιση συσσωρευτών επιτρέπτεται αποκλειστικά η χρήση του σταθμού φόρτισης και του τροφοδοτικού που περιλαμβάνονται στο σετ. Η χρήση άλλου τροφοδοτικού ενδέχεται να προκαλέσει φωτιά ή την καταστροφή του εργαλείου. Η φόρτιση του συσσωρευτή μπορεί να πραγματοποιείται αποκλειστικά σε χώρο κλειστό, ξηρό και προστατευμένο από πρόσβαση μη εξουσιοδοτημένων ειδικά παιδιών. Απαγορεύεται η χρήση του σταθμού φόρτισης και του τροφοδοτικού χωρίς την επίβλεψη ενηλίκου! Σε περίπτωση υποχρέωσης απομάκρυνσης από τον χώρο στον οποίο πραγματοποιείται η φόρτιση, θα πρέπτει να αποσυνδέσετε τον φορτιστή από το δίκτυο ηλεκτρισμού με την απομάκρυνση του φις του τροφοδοτικού από την πρίζα του δικτύου. Σε περίπτωση που αναδύεται καπνός από τον φορτιστή, ύποπτη μυρωδιά κλπ, θα πρέπτει άμεσα να απομακρύνετε το φις του τροφοδοτικού από την πρίζα παροχής του δικτύου!

Ο γωνιακός τροχός παραδίδεται με εκφορτισμένο συσσωρευτή, για τον λόγο αυτό πριν την έναρξη εργασιών θα πρέπει να τον φορτίσετε σύμφωνα με την διαδικασία που αναγράφεται παρακάτω, με την βοήθεια του σταθμού φόρτισης και του τροφοδοτικού. Συσσωρευτές τύπου Li-ion (Λιθίου – Ιόντων) δεν εμφανίζουν το λεγόμενο “φαινόμενο μνήμης”, κάτι που επιτρέπει να τους φορτίζετε οποιαδήποτε στιγμή. Παρόλα αυτά συνιστάται η πλήρης αποφόρτιση του συσσωρευτή κατά την κανονική λειτουργία, ενώ κατόπιν η φόρτιση πλήρους χωρητικότητας. Εάν λόγω του χαρακτήρα εργασίας δεν είναι δυνατή κάθε φορά η τέτοια μεταχείριση του συσσωρευτή, θα πρέπει να το κάνετε ανά τακτούς κύκλους εργασίας. Σε καμιά περίπτωση δεν επιτρέπεται η αποφόρτιση συσσωρευτών μέσω της βραχυκύκλωσης των ηλεκτροδίων, καθώς αυτό θα προκαλέσει ανεπανόρθωτη φθορά!. Απαγορεύεται επίσης η δοκιμή της κατάστασης φόρτισης του συσσωρευτή, μέσω της τοποθέτησης αγωγών στα ηλεκτρόδια και δημιουργώντας σπινθήρα.

Αποθήκευση συσσωρευτή

Προκειμένου να επιμηκύνετε την διάρκεια ζωής του συσσωρευτή θα πρέπει να εξασφαλίζετε κατάλληλες συνθήκες αποθήκευσης. Ο συσσωρευτής αποδίδει για περίπου 500 κύκλους “φόρτιση - αποφόρτιση”. Ο συσσωρευτής θα πρέπει να αποθηκεύεται σε εύρος θερμοκρασίας από 0 έως 30 βαθμούς Κελσίου, με σχετική υγρασία 50%. Για να διατηρήσετε τον συσσωρευτή για μεγαλύτερο διάστημα θα πρέπει να τον φορτίσετε στο περίπου 70% της χωρητικότητάς του. Σε περίπτωση μεγαλύτερης αποθήκευσης θα πρέπει κατά διαστήματα, μια φορά ανά έτος, να φορτίζεται ο συσσωρευτής. Δεν πρέπει να εξαναγκάζετε τον συσσωρευτή σε υπερβολική αποφόρτιση, καθώς αυτό μειώνει την διάρκεια ζωής του και μπορεί να προκαλέσει μη αναστρέψιμες φθορές. Κατά την διάρκεια της αποθήκευσής του ο συσσωρευτής σταδιακά αποφορτίζεται λόγω διαρροών. Η διαδικασία αυτοεκφόρτισης εξαρτάται από την θερμοκρασία αποθήκευσης, όσο μεγαλύτερη, τόσο γρηγορότερη είναι η διαδικασία εκφόρτισης. Σε περίπτωση εσφαλμένης αποθήκευσης συσσωρευτών ενδέχεται να προκληθεί διαρροή ηλεκτρολύτη. Σε αυτή την περίπτωση θα πρέπει να εκκενωθεί η διαρροή με αδρανοποιητικό μέσον, ενώ σε περίπτωση επαφής του ηλεκτρολύτη με τα μάτια, θα πρέπει να ξεπλύνετε σχολαστικά με νερό και κατόπιν να ζητήσετε βοήθεια γιατρού. Απαγορεύεται η χρήση του εργαλείου με φθαρμένο συσσωρευτή.

Σε περίπτωση ολικής εξάντλησης του συσσωρευτή, θα πρέπει να τον προωθήσετε στο πλησιέστερο σημείο ανακύκλωσης τέτοιου είδους απορριμμάτων.

Μεταφορά συσσωρευτών

GR

Οι συσσωρευτές Λιθίου – Ιόντων σύμφωνα με την νομοθεσία χαρακτηρίζονται ως υλικά επικίνδυνα. Ο χρήστης του εργαλείου μπορεί να μεταφέρει εργαλεία με συσσωρευτή καθώς και μόνο συσσωρευτές, οδικώς. Δεν απαιτούνται τότε επιπρόσθετες συνθήκες. Σε περίπτωση μεταφοράς μέσω τρίτων (π.χ. μέσω εταιρείας μεταφορών) θα πρέπει να ενεργείτε σύμφωνα με την νομοθεσία που αφορά την μεταφορά επικίνδυνων υλικών. Πριν την μεταφορά θα πρέπει να έλθετε σε επικοινωνία με άτομο που κατέχει αντίστοιχη πιστοποίηση.

Απαγορεύεται η μεταφορά φθαρμένων συσσωρευτών. Κατά την μεταφορά οι συσσωρευτές θα πρέπει να αφαιρούνται από το εργαλείο, ενώ οι εκτεθειμένοι πόλοι θα πρέπει να καλυφθούν, π.χ. με μονωτική ταινία. Οι συσσωρευτές θα πρέπει να βρίσκονται σε συσκευασία με τέτοιο τρόπο που να μην μετακινούνται στο εσωτερικό της κατά την μεταφοράς. Θα πρέπει επίσης να τηρείται η κρατική νομοθεσία που αφορά την μεταφορά επικίνδυνων υλικών.

Φόρτιση συσσωρευτή

Προσοχή! Πριν την φόρτιση θα πρέπει να αποσυνδέσετε τον φορτιστή από το δίκτυο παροχής μέσω της απομάκρυνσης του φις του φορτιστή από την πρίζα. Επιπλέον θα πρέπει να καθαρίσετε τον συσσωρευτή και τα μάνδαλά του από ρύπους, σκόνη με την βοήθεια μαλακού στεγνού υφάσματος.

Ο συσσωρευτής διαθέτει ενσωματωμένο δείκτη φόρτισης. Πιέζοντας το πλήκτρο, ανάβουν δίοδοι (II), όσο περισσότερες, τόσο περισσότερο φορτισμένος είναι ο συσσωρευτής. Εάν μετά την πίεση του πλήκτρου οι δίοδοι δεν ανάβουν αυτό σημαίνει πως ο συσσωρευτής είναι αποφορτισμένος.

Αποσυνδέστε τον συσσωρευτή από το εργαλείο.

Εισάγετε τον συσσωρευτή στην πρίζα του φορτιστή (II).

Συνδέστε τον φορτιστή με την πρίζα δικτύου τροφοδοσίας.

Θα ανάψει κόκκινη δίοδος, που σημαίνει διαδικασία φόρτισης.

Με το πέρας της φόρτισης σβήνει η κόκκινη δίοδος και ανάβει πράσινη, που σηματοδοτεί την πλήρη φόρτιση του συσσωρευτή.

Θα πρέπει να τραβήξετε το φις του φορτιστή από την πρίζα του δικτύου τροφοδοσίας.

Αφαιρέστε τον συσσωρευτή από τον σταθμό φόρτισης, πιέζοντας το μάνδαλό του.

Προσοχή! Εάν μετά την σύνδεση του φορτιστή στο δίκτυο ανάψει πράσινη δίοδος, σημαίνει πως ο συσσωρευτής είναι πλήρως φορτισμένος. Σε αυτή την περίπτωση ο φορτιστής δεν ξεκινά την διαδικασία φόρτισης.

ΛΕΙΤΟΥΡΓΙΑ ΓΡΑΠΑΝΙΟΥ

Ρύθμιση της περιστροφικής ταχύτητας και επιλογή ροπής

Το κατσαβίδι έχει δύο μηχανικά εναλλασσόμενες ταχύτητες (III). Ανάλογα με την επιλεγμένη μέγιστη ταχύτητα, επιλέξτε ένα από αυτά. Για σφίξιμο και χαλάρωση των βιδών συνιστάται χαμηλότερη ταχύτητα, ενώ για τη διάτρηση συνιστάται μεγαλύτερη ταχύτητα.

Η ροπή ρυθμίζεται με την βοήθεια του δακτυλίου που βρίσκεται στην λαβή του δραπάνου (IV). Όσο μεγαλύτερος ο αριθμός ρύθμισης τόσο μεγαλύτερη η ροπή που προσφέρει το δραπανοκατσάβιδο.

Δεν πρέπει να ρυθμίζεται υψηλότερη ροπή εάν αυτό δεν είναι αναγκαίο για την ορθή εργασία. Σε αντίθετη περίπτωση μπορεί να προκληθεί καταστροφή στειρωμάτων. Σε περίπτωση βιδώματος στριφονιών απευθείας στο υλικό, θα πρέπει να επιλέξετε με βάση την εμπειρία, την κατάλληλη ροπή, εκτελώντας δοκιμή σε υλικό προς απόρριψη. Εάν δεν σας είναι εξ αρχής γνωστή η μέγιστη ροπή για την δεδομένη σύνδεση, θα πρέπει να ρυθμίσετε την μικρότερη τιμή, και κατόπιν να την αυξήσετε μέχρι την επίτευξη της κατάλληλης για την εργασία τιμής. Εάν το δραπανοκατσάβιδο επιτύχει την μέγιστη ροπή, λειτουργεί ο συμπλέκτης υπερφόρτισης και θα πρέπει να σταματήσετε το βίδωμα. Εάν το προϊόν είναι εξοπλισμένο με λειτουργία τρυπήματος με κρούση, διαθέτει σύμβολο σφυριού ορατό στον δακτύλιο ρυθμίσεων. Η ρύθμιση του δακτυλίου στο σύμβολο του σφυριού εμπλέκει τον μηχανισμό της κρούσης. Το τρύπημα με κρούση μπορεί να χρησιμοποιηθεί για την εκτέλεση ανοιγμάτων σε ξύλο ή υλικά από πλαστικό. Σε περίπτωση χρήσης του εργαλείου για τρύπημα, θα πρέπει να ρυθμίσετε τον δακτύλιο στο σύμβολο του τρυπανιού ή του σφυριού, κάτι που αποσυνδέει τον συμπλέκτη υπερφόρτισης και στο τρυπάνι θα μεταφερθεί η μέγιστη διαθέσιμη ροπή.

Προσοχή! Δεν πρέπει να κάνετε χρήση των αριθμημένων ρυθμίσεων για τρύπημα. Η λειτουργία του συμπλέκτη υπερφόρτισης κατά την διάτρηση μπορεί να προκαλέσει καταστροφή του υλικού ή να αυξήσει τον κίνδυνο τραυματισμού.

Εγκατάσταση τρυπανιών στο τσοκ

Επιλέξτε ένα τρυπάνι με κυλινδρικό στέλεχος κατάλληλο για την εργασία.

Τοποθετήστε το τρυπάνι στο τσοκ. Σφίξτε το τσοκ με το χέρι μέχρι να κρατηθεί καλά το τρυπάνι (V).

Ρυθμίστε την υψηλότερη ροπή. Ρυθμίστε το κουμπί ροπής στο σύμβολο του τρυπανιού ή του σφυριού.

Ρύθμιση της κατεύθυνσης περιστροφής

Ρυθμίστε τον διακόπτη κατεύθυνσης περιστροφής στην επιθυμητή θέση. Η κατεύθυνση περιστροφής υποδεικνύεται με ένα βέλος (VII). Η αιχμή βέλους δείχνει την κατεύθυνση κίνησης των τρυπανιών και των δεξιόστροφων βιδών.

Προσοχή! Η φορά περιστροφής μπορεί να αλλάξει μόνο όταν αποσυνδεθεί η παροχή ρεύματος! Μην αλλάζετε την κατεύθυνση περιστροφής ενώ το δραπανοκατσάβιδο είναι σε λειπουργία!

Εγκατάσταση ακροφυσίων για κατσαβίδι στο τσοκ τρυπάνου

GR

Στην οπή του τσοκ τρυπάνου τοποθετήστε την αποδοχή για τα ακροφύσια και στη συνέχεια το κατάλληλο ακροφύσιο ή τοποθετήστε το ακροφύσιο απευθείας στο τσοκ (VI).

Δραστηριότητες προετοιμασίας για εργασία

Πριν από την έναρξη της εργασίας:

Σφίξτε το τεμάχιο εργασίας σε μέγγενη ή με σφιγκτήρες.

Χρησιμοποιήστε εργαλεία κατάλληλα για τη δεδομένη εργασία. Βεβαιωθείτε ότι είναι αιχμηρές και σε καλή κατάσταση.

Φορέστε το ρουχισμό εργασίας και την προστασία των ματιών και των αυτιών.

Πιάστε το εργαλείο και με τα δύο χέρια (VIII).

Πάρτε μια σίγουρη και σταθερή στάση.

Ενεργοποιήστε το εργαλείο πατώντας το διακόπτη λειτουργίας με το δάχτυλό σας.

Προσοχή! Αν παρατηρήσετε ύποπτους θορύβους, ρωγμές, σσμή, κλπ. κατά τη διάρκεια της λειτουργίας, απενεργοποιήστε αμέσως το εργαλείο και αφαιρέστε την μπαταρία από το εργαλείο.

ΧΡΗΣΙΜΟΠΟΙΩΝΤΑΣ ΤΟ ΤΡΥΠΑΝΙ

Προσοχή! Να φοράτε προστατευτικά ακοής κατά τη χρήση του εργαλείου!

Χρήση της δεξιάς ή αριστεράς κατεύθυνσης περιστροφής

Χρησιμοποιήστε την περιστροφή προς δεξιά ατά τη διάτρηση με τα συνηθισμένα δεξιόστροφα τρυπάνια.

Την περιστροφή προς αριστερά να χρησιμοποιείται εάν το δεξιόστροφο τρυπάνι κολλήσει στο υλικό και κατά την αφαίρεση των βιδών. Κατά το ξεβίδωμα των βιδών πρέπει να χρησιμοποιείται η ελάχιστη ταχύτητα.

Διάτρηση σε ξύλο

Πριν από τη διάτρηση της οπής, συνιστάται να στερεώσετε το τεμάχιο εργασίας με σφιγκτήρες ξυλουργικής ή σε συνδήκτορα και, στη συνέχεια, με μια πόντα ή ένα καρφί καθορίσετε τη θέση διάτρησης. Τοποθετήστε στο τσοκ το κατάλληλο τρυπάνι, ρυθμίστε τη ροπή, συνδέστε το εργαλείο στη μπαταρία και ξεκινήστε τη διάτρηση.

Όταν ανοίγετε τρύπες που περνάνε έξω, συνιστάται η τοποθέτηση μιας ξύλινης ροδέλας κάτω από το υλικό, έτσι ώστε η άκρη του ανοίγματος στην έξοδο δεν θα είναι οδοντωτή.

Όταν ανοίγετε τρύπες μεγάλης διαμέτρου, συνιστάται να τρυπήσετε των προτέρων μια μικρότερη τρύπα οδηγό.

Διάτρηση σε μέταλλα

Το κομμάτι εργασίας πρέπει πάντα να σφαλίζεται καλά. Σε περίπτωση λεπτού μεταλλικού φύλλου, συνιστάται να τοποθετείτε κάτω από αυτό ένα κομμάτι ξύλου για να αποφύγετε τις ανεπιθύμητες στροφές, κλπ. Στη συνέχεια, σημειώστε τις τρύπες με μια πόντα και ξεκινήστε τη διάτρηση.

Χρησιμοποιήστε τρυπάνια για χάλυβα. Κατά τη διάτρηση σε λευκό χυτοσίδηρο, συνιστάται να χρησιμοποιείτε τρυπάνια με καρβι- δόπανο. Όταν ανοίγετε μεγαλύτερα ανοίγματα, συνιστάται να κάνετε εκ των προτέρων μια μικρότερη τρύπα οδηγό.

Κατά τη διάτρηση σε χάλυβα, χρησιμοποιήστε λάδι μηχανής για να ψύξετε το τρυπάνι.

Για το αλουμίνιο, χρησιμοποιήστε την τερεβινθίνη ή την παραφίνη ως ψυκτικό.

Μη χρησιμοποιείτε ψυκτικά μέσα κατά τη διάτρηση σε ορείχαλκο, χαλκό ή χυτοσίδηρο. Να αφαιρείτε συχνά το τρυπάνι από το υλικό για να κρυώσει.

Διάτρηση σε σκληρά, συμπαγή κεραμικά (σκυρόδεμα, σκληρό τούβλο, πέτρα, μάρμαρο κ.λπ.)

Πριν ανοίξετε τη σωστή οπή, τρυπήστε μια μικρότερη οπή χωρίς κρούση. Κάντε τη σωστή οπή με ενεργοποιημένη τη λειτουργία κρούσης. Να χρησιμοποιείτε τρυπάνια κρούσης από καρβίδιο σε καλή κατάσταση.

Διάτρηση σε πλακάκια, μαλακό τούβλο, γύψο κ.λπ.

Χρησιμοποιήστε τρυπάνια κρούσης. Μην ενεργοποιείτε την κρούση. Κατά τη διάτρηση, να πιέζετε το εργαλείο δυνατά με σταθερή δύναμη. Να βγάζετε περιοδικά το τρυπάνι από την οπή που ανοίγετε για να αφαιρέσετε τη σκόνη και τα απόβλητα.

Χρήση εργαλείου για βίδωμα και ξεβίδωμα βιδών

Για το σκοπό αυτό, συνιστάται: να χρησιμοποιείτε τη χαμηλότερη δυνατή ταχύτητα και τα κατάλληλα ακροφύσια.

Τα ακροφύσια μπορούν να τοποθετηθούν απευθείας στο τσοκ τρυπανιού ή με χρήση μιας ειδικής μαγνητικής αποδοχής.

Για να ξεβιδώσετε τη βίδα, ρυθμίστε την κατεύθυνση περιστροφής με τον διακόπτη προς τα αριστερά.

Χρήση εξαρτημάτων εργασίας

Το εργαλείο δεν πρέπει να χρησιμοποιείται για την ώθηση εξαρτημάτων εργασίας.

Πρόσθετες σημειώσεις

Κατά τη διάρκεια της εργασίας, μην ασκείτε υπερβολική πίεση στο τεμάχιο εργασίας και μην κάνετε ξαφνικές κινήσεις, ώστε να μην καταστρέψετε το εργαλείο και το τρυπάνι.

Κάντε τακτικά διαλείμματα κατά τη διάρκεια της εργασίας.

GR

Μην υπερφορτώνετε το εργαλείο, η θερμοκρασία εξωτερικής επιφάνειας δεν πρέπει ποτέ να ξεπερνά τους 60 °C.

Αφού ολοκληρώσετε την εργασία, απενεργοποιήστε το τρυπάνι, αφαιρέστε την μπαταρία και πραγματοποιήστε εργασίες συντή- ρησης και επιθεώρησης.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΕΞΑΡΤΗΜΑΤΩΝ ΓΩΝΙΑΚΟΥ ΜΕΤΟΥ

Συναρμολόγηση καλύμματος δίσκου λειάνσεως

Για τον σκοπό αυτό θα πρέπει να τοποθετήσετε το κάλυμμα στο κυλινδρικό τμήμα του κορμού του πείρου και με την βοήθεια βίδας ή σφιγκτήρα κολάρου του καλύμματος να το ακινητοποιήσετε έτσι ώστε το κάλυμμα να είναι στερεωμένο ευθεία, σταθερά και σίγουρα. Στερεώστε το κάλυμμα έτσι ώστε το ακάλυπτο τμήμα του δίσκου να βρίσκεται όσο το δυνατόν μακρύτερα από τα δάκτυλα του χειριστή. Ποτέ μην εργάζεστε με τον τροχό χωρίς ορθά τοποθετημένο κάλυμμα δίσκου!

Μαζί με τον τροχό παραδίδεται κάλυμμα που εξασφαλίζει κατάλληλη προστασία μόνο κατά την εργασία με την βοήθεια δίσκων λειάνσεως και δίσκων που χρησιμοποιούν γυαλόχαρτο καθώς και ορισμένων συρματόβουρτσων. Ο δίσκος μετά την τοποθέτηση στον πείρο δεν μπορεί να εκτίθεται πέραν των πλαϊνών ακμών του καλύμματος. Σε περίπτωση εκτέλεσης άλλου είδους εργασίας θα πρέπει να επικοινωνήσετε με τον κατασκευαστή προκειμένου να αποκτήσετε κάλυμμα προορισμένο για το αντίστοιχο είδος εργασίας.

Συναρμολόγηση πρόσθετης χειρολαβής

Τοποθετήστε την χειρολαβή μέσω σίγουρου βιδώματος στην κεφαλή του εργαλείου. Η χειρολαβή διαθέτει υποδοχή που επιτρέπει την αποθήκευση του ειδικού κλειδιού για την αποσυναρμολόγηση δίσκων. Αυτό διευκολύνει την αποθήκευση του κλειδιού. Μετά το πέρας όλων των εργασιών που απαιτούν την χρήση κλειδιού, θα πρέπει να το εισάγετε στην υποδοχή και να βεβαιωθείτε πως εξάγεται κατόπιν επίδρασης συγκεκριμένου φορτίου.

ΧΡΗΣΗ ΔΙΣΚΩΝ ΛΕΙΑΝΣΕΩΣ

ΠΡΟΣΟΧΗ! Η συναρμολόγηση δίσκων λειάνσεως μπορεί να πραγματοποιηθεί μόνο με αποσυνδεδεμένη τάση τροφοδοσίας.

Αφαιρέστε τον συσσωρευτή από την υποδοχή του εργαλείου!

Συναρμολόγηση δίσκων λειάνσεως

Αποσυνδέστε την τάση τροφοδοσίας από το εργαλείο. Αφαιρέστε τον συσσωρευτή από την υποδοχή του εργαλείου!

Κατά την διάρκεια της συναρμολόγησης θα πρέπει να δώσετε προσοχή ώστε η ακμή Α (Χ), στο κάτω μέρος του πείρου και το κολάρο να ταιριάζουν με ακρίβεια.

Τοποθετήστε το κάτω κολάρο στερέωσης στον πείρο.

Τοποθετήστε τον δίσκο λειάνσεως στον πείρο και το άνω κολάρο στερέωσης

Στρέψτε το κάτω κολάρο στερέωσης στον πείρο

Πιέστε την εμπλοκή του πείρου και σφίξτε το κάτω κολάρο στερέωσης με την βοήθεια του κλειδιού, κατόπιν απελευθερώστε την πίεση στο πλήκτρο εμπλοκής

Τοποθετήστε τον συσσωρευτή στο εργαλείο, εκκινήστε τον τροχό και παρατηρήστε την λειτουργία του χωρίς κανένα φορτίο για περίπου 1 λεπτό.

Αποσυνδέστε τον συσσωρευτή και ελέγξτε την στερέωση του δίσκου

Τοποθέτηση κολάρων στερέωσης

Θα πρέπει να δώσετε προσοχή στο ότι οι δίσκοι στο σημείο στερέωσης με τον πείρο μπορεί να έχουν διαφορετικό πάχος.

Ανάλογα με τους στενούς δίσκους (πάχος έως 3,2 mm), ή πλατείς, (πάχος άνω των 3,2 mm) άλλη είναι η τοποθέτηση των κολάρων στερέωσης (III). Μην χρησιμοποιείτε δίσκους παχύτερους των 6 mm.

Αποσυναρμολόγηση δίσκων λειάνσεως

Απενεργοποιήστε τον τροχό και αποσυνδέστε τον συσσωρευτή.

Πιέστε την εμπλοκή του πείρου και ξεβιδώστε το κάτω κολάρο στερέωσης με την βοήθεια του κλειδιού, κατόπιν αφαιρέστε τον δίσκο λειάνσεως από τον πείρο. Καθαρίστε τον πείρο καθώς και το κολάρο στερέωσης από σκόνη και άλλες ακαθαρσίες που προέκυψαν κατά την εργασία.

Είδη δίσκων λειάνσεως

Για έργασία με τον δίσκο μπορείτε να χρησιμοποιήσετε κάθε δίσκο που προορίζεται για εφαρμογή με γωνιακούς τροχούς επιτρεπόμενης περιστροφικής ταχύτητας τουλάχιστον 80 m/s καθώς επίσης διαμέτρους στερέωσης και εξωτερικές που ορίζονται στον πίνακα με τα τεχνικά στοιχεία.

Εάν ο δίσκος λειάνσεως είναι εξοπλισμένος με άνοιγμα χωρίς στείρωμα, για την στερέωσή της θα πρέπει να χρησιμοποιήσετε κολάρο στερέωσης.

Είναι δυνατή επίσης η συναρμολόγηση δίσκων με διάμετρο ορισμένη στον πίνακα με τα τεχνικά χαρακτηριστικά, εξοπλισμένων με σπειρωτό άνοιγμα Μ14. Στην περίπτωση αυτή δεν απαιτείται η χρήση κολάρου στερέωσης, ενώ ο δίσκος μπορεί να βιδωθεί απευθείας στον πείρο, μπλοκάροντάς τον με το πλήκτρο, και ο δίσκος σφίγγεται σταθερά και σίγουρα με την βοήθεια γερμανικού

GR

κλειδιού (που δεν περιλαμβάνεται στον εξοπλισμό του τροχού).

Σε περίπτωση δίσκων που επιτρέπουν την συναρμολόγηση γυαλόχαρτου με την βοήθεια βέλκρο, θα πρέπει να τοποθετήσετε μόνο χαρτί με διάμετρο ορισμένη από τον πίνακα με τα τεχνικά χαρακτηριστικά. Το χαρτί θα πρέπει να τοποθετηθεί κεντρικά στον δίσκο. Οι ακμές του χαρτιού δεν μπορούν να βρίσκονται εκτός των ακμών του δίσκου.

Υπάρχει επίσης η δυνατότητα αδαμάντινων δίσκων λειάνσεως με διαστάσεις που ορίζονται από τον πίνακα με τα τεχνικά χαρακτηριστικά, οι οποίοι προορίζονται για κοπή, και ξηρή λείανση. Η συναρμολόγηση πραγματοποιείται όπως και με τους δίσκους λειάνσεως. Για την επεξεργασία μετάλλου συνιστάται η χρήση δίσκων λειάνσεως κατασκευασμένων από υλικά που προορίζονται για την επεξεργασία του δεδομένου είδους μετάλλου. Θα πρέπει να γνωρίσετε την βιβλιογραφία που συνοδεύει τον δίσκο λειάνσεως.

Για την επεξεργασία κεραμικών υλικών μπορείτε να εφαρμόσετε δίσκους λειάνσεως που προορίζονται για πέτρα, ή αδαμάντινους δίσκους, που προορίζονται για ξηρή εργασία.

Οι συρματόβουρτσες και οι δίσκοί με γυαλόχαρτο συνιστάται να χρησιμοποιούνται για την αφαίρεση παλαιών στρώσεων βαφής από μεταλλικά αντικείμενα.

Απαγορεύεται η μετατροπή του ανοίγματος στερέωσης, του πείρου ή η εφαρμογή δακτυλίων συστολής με σκοπό την προσαρμογή της διαμέτρου του ανοίγματος στερέωσης στην διάμετρο του πείρου.

Απαγορεύεται η εφαρμογή δίσκων λειάνσεως με διάμετρο στερέωσης άλλης εκτός από αυτή που ορίζεται στον πίνακα με τα τεχνικά χαρακτηριστικά.

Απταγορεύεται η εφαρμογή δίσκων με αλυσίδα κοπής ή δισκοπρίονων λόγω του ότι αυξάνουν τον κίνδυνο του φαινομένου ανάκρουσης του εργαλείου προς την πλευρά του χειριστή.

Προσοχή! Απαγορεύεται η εφαρμογή άλλων δίσκων εκτός από αυτούς που επιτρέπονται για χρήση βάσει των παρόντων οδηγιών. Ακόμη και αν είναι εφικτή η στερέωσή τους στον πείρο του τροχού. Ακατάλληλοι δίσκοι μπορούν να μην αντέξουν σε φορτία που αναπτύσσονται κατά την εργασία του γωνιακού τροχού. Φθαρμένοι και διασπασμένοι δίσκοι λειάνσεως αποτελούν κίνδυνο σοβαρών σωματικών τραυματισμών ή θανάτου.

ΧΡΗΣΗ ΤΟΥ ΤΡΟΧΟΥ

Αποσυνδέστε τον συσσωρευτή από την υποδοχή του ηλεκτροεργαλείου!

Πριν την εκκίνηση της εργασίας με το εργαλείο θα πρέπει να ελέγξετε εάν το περίβλημα, το κάλυμμα καθώς και ο συσσωρευτής δεν είναι φθαρμένα.

Εάν είναι ορατές οποιεσδήποτε φθορές, απαγορεύεται η λειτουργία του τροχού!

Στερεώστε το κάλυμμα του δίσκου και την χειρολαβή.

Ποτέ μην εργάζεστε με τον τροχό χωρίς στερεωμένο κάλυμμα του δίσκου λειάνσεως!

Επιλέξτε κατάλληλο για το είδος της εργασίας δίσκο και τοποθετήστε τον στον τροχό.

Το επεξεργαζόμενο ύλικό θα πρέπει να στερεωθεί με κατάλληλο τρόπο ώστε να μην μετακινείται κατά την διάρκεια της επεξεργασίας, για παράδειγμα με την βοήθεια μέγγενης ή σφιγκτήρων. Ο δίσκος του τροχού περιστρέφεται με υψηλή ταχύτητα και η εσφαλμένη στερέωση του επεξεργαζόμενου υλικού μπορεί να προκαλέσει ανεξέλεγκτη μετακίνηση κατά την εργασία, κάτι που αυξάνει τον κίνδυνο πρόκλησης σοβαρών τραυματισμών.

Σε περίπτωση κοπής θα πρέπει να στηρίζετε το υλικό από τις δύο πλευρές του έτσι ώστε κατά την διάρκεια της κοπής να μην προκαλέσει σύσφιξη του δίσκου κοπής. Υποστηρίγματα θα πρέπει να τοποθετηθούν κοντά στις ακμές του προς κοπή υλικού καθώς και κοντά στην γραμμή κοπής.

Φορέστε προστατευτικά όρασης, προστατευτικά ακοής και γάντια προστασίας.

Ελέγξτε εάν ο διακόπτης βρίσκεται στη θέση «απενεργ. - 0», ο διακόπτης δεν είναι πατημένος. Στη συνέχεια, συνδέστε την επα- ναφορτιζόμενη μπαταρία στο ηλεκτρικό εργαλείο.

Λάβετε τη σωστή θέση για να διασφαλίσετε την ισορροπία και ξεκινήστε το εργαλείο με τον διακόπτη.

Ο διακόπτης λειτουργίας διαθέτει ασφάλιση για την αποφυγή τυχαίας εκκίνησης του εργαλείου. Μετακινήστε την ασφάλιση προς τα αριστερά ή προς τα δεξιά, κρατήστε την σε αυτή τη θέση και, στη συνέχεια, πατήστε τον διακόπτη (ΧΙV). Μόλις ξεκινήσει το εργαλείο, η πίεση στην ασφάλιση μπορεί να απελευθερωθεί. Ο διακόπτης δεν έχει τη δυνατότητα ασφάλισης στη θέση ενεργοποίησης, πρέπει να τον κρατάτε πατημένο συνεχώς κατά τη διάρκεια της λειτουργίας. Η απελευθέρωση της πίεσης στον διακόπτη απενεργοποιεί το εργαλείο. Ο δίσκος μπορεί να περιστρέφεται για λίγο αφού απελευθερώσετε την πίεση στον διακόπτη.

Προχωρήστε στην εργασία εφαρμόζοντας την κατάλληλη επιφάνεια του δίσκου στο επεξεργασμένο υλικό:

- σε περίπτωση δίσκων λειάνσεως θα πρέπει θα πρέπει να λειαίνετε με την πλαϊνή και / ή την μετωπική

- σε περίπτωση δίσκων φίμπερ θα πρέπει να λειαίνετε με την πλαϊνή επιφάνεια κατά τέτοιο τρόπο ώστε τα γυαλοχαρτάκια να κινούνται παράλληλα στο προς επεξεργασία υλικό,

- σε περίπτωση δίσκων με βέλκρο που επιτρέπει την στερέωση γυαλόχαρτου, η λείανση θα πρέπει να πραγματοποιείται με την πλαϊνή επιφάνεια,

- σε περίπτωση συρματόβουρτσων, θα πρέπει να εργάζεστε με το άκρο των συρμάτων και όχι με την πλαϊνή τους επιφάνεια,

- σε περίπτωση δίσκων κοπής, θα πρέπει να κόβετε με την μετωπική επιφάνεια, και να μην λειαίνετε με την μετωπική επιφάνεια δίσκων που προορίζονται για κοπή.

Κατά την λείανση με πλαϊνή επιφάνεια κρατάτε τον τροχό υπό γωνία όχι μεγαλύτερη των 30 μοιρών υπό το πρίσμα της προς επεξεργασία επιφάνειας (ΧV). Μετακινείτε τον τροχό με ομαλές κινήσεις προς και από το μέρος σας.

Κατά την κοπή ο δίσκος κοπής θα πρέπει να βρίσκεται υπό ορθή γωνία υπό το πρίσμα της προς κοπή επιφάνειας. Δεν πρέπει

GR

να εκτελείτε κοπή υπό άλλη γωνία. Απαγορεύεται η αλλαγή γωνίας κοπής υπό το πρίσμα της προς κοπή επιφάνειας κατά την διάρκεια της κοπής. Θα πρέπει να εκτελείτε κοπή μόνο σε ευθεία γραμμή. Η μη τήρηση των παραπάνω συστάσεων αυξάνει τον κίνδυνο σύσφιξης του δίσκου κοπής στο επεξεργασμένο υλικό, κάτι που μπορεί να προκαλέσει το φαινόμενο της ανάκρουσης του εργαλείου προς την πλευρά του χειριστή, θραύση του δίσκου ή την διάσπασή του.

Κατά την κοπή θα πρέπει να οδηγείτε τον τροχό προς την κατεύθυνση των στροφών του δίσκου (XVI).

Κατά την εργασία με τον τροχό, μην ασκείτε υπερβολική πίεση στο επεξεργασμένο υλικό και μην εκτελείτε απότομες κινήσεις, προκειμένου να μην προκληθεί σύσφιξη ή θραύση ή διάσπαση του δίσκου.

Απαγορεύεται η υπερφόρτωση του τροχού, η θερμοκρασία της εξωτερικής επιφάνειας δεν πρέπει ποτέ να ξεπεράσει τους60°C.

Η απενεργοποίηση του τροχού γίνεται με την απελευθέρωση της πίεσης στον διακόπτη.

Μετά την εργασία, απενεργοποιήστε τον τροχό, αποσυνδέστε τον συσσωρευτή και εκτελέστε επισκόπηση.

Προσοχή! Ο' δίσκος μπορεί να περιστρέφεται για λίγο διάστημα ακόμη μετά την απενεργοποίηση του τροχού. Πριν την εκτέλεση επισκόπησης θα πρέπει να περιμένετε την ψύξη του δίσκου.

Κατά την εργασία, ο δίσκος, και το επεξεργασμένο υλικό μπορούν να θερμανθούν σε υψηλή θερμοκρασία.

Να θυμάστε! Κατά την εργασία με γωνιακό τροχό:

Να φοράτε πάντοτε προστατευτικά όρασης.

Μην χρησιμοποιείτε δίσκους λειάνσεως με μέγιστη επιτρεπόμενη περιστροφική ταχύτητα μικρότερη των 80 m/s.

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΠΙΣΚΟΠΗΣΕΙΣ

ΠΡΟΣΟΧΗ! Πριν την ρύθμιση, τεχνική χρήση ή συντήρηση, τραβήξτε το φις του εργαλείου από την πρίζα του δικτύου. Μετά το τέλος της εργασίας ελέγξτε την τεχνική κατάσταση του εργαλείου, μέσω εξωτερικής οπτικής επισκόπησης και εκτίμησης: κορμού, χειρολαβής, ηλεκτρικού αγωγού με φις και εύκαμπτο στέλεχος, λειτουργία του ηλεκτρικού διακόπτη, καθαριότητα των αεραγωγών εξαερισμού, σπινθηρισμό στα καρβουνάκια, θόρυβο στα ρουλεμάν και την μετάδοση, εκκίνηση και ομοιομορφία εργασίας. Κατά την εγγύηση ο χρήστης δεν μπορεί να αποσυναρμολογήσει ηλεκτροεργαλεία, ούτε να αλλάξει κανένα από τα υποσυστήματα ή εξαρτήματα, καθώς αυτό θα προκαλέσει απώλεια δικαιώματος εγγύησης.

Όλες οι ατέλειες που ανιχνεύονται κατά την επισκόπηση ή κατά την εργασία, είναι σήμα για διεξαγωγή επισκευής σε εξουσιοδο- τημένο σημείο. Μετά το τέλος της εργασίας, το περίβλημα, οι αρμοί εξαερισμού, οι μεταγωγείς, η επιπρόσθετη χειρολαβή και το κάλυμμα, θα πρέπει να καθαριστούν με πεπιεσμένο αέρα (πίεσης όχι μεγαλύτερης των 0,3 MPa), με πινέλο ή με στεγνό ύφασμα χωρίς την χρήση χημικών και καθαριστικών. Το εργαλείο και το στέλεχος θα πρέπει να καθαριστούν με στεγνό, καθαρό ύφασμα.
