ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MM 61 BENNING

σχήμα 2: μέτρηση DC-τάσης

σχήμα 3: μέτρηση ΑС-τάσης

ill. 3: Misura tensione alternata

Fig. 3: Meten van wisselspanning

σχήμα 4: μέτρηση συνεχούς ρεύματος

ill. 4: Misura corrente continua

σχήμα 5: AC- μέτρηση

ill. 5: Misura corrente alternata

Fig. 5: Meten van wisselstroom

σχήμα 6: Μέτρηση αντίστασης

σχήμα 7: Έλεγχος διόδου

ill. 7: Prova diodi

Fig. 7: Diodecontrole

Rys.7: Pomiar diody

Obr. 8: Zkouška průchodu proudu se bzučákem σχήμα 8: Έλεγχος συνέχειας με ηχητικό σήμα

σχήμα 9: Μέτρηση χωρητικότητας

σχήμα 11: Μέτρηση θερμοκρασίας

σχήμα 14: αντικατάσταση μπαταρίας

σχήμα 15: Τυλίξτε τα καλώδια μέτρησης

σχήμα 16: Κρατώντας όρθιο το BENNING MM 6-1/ MM 6-2

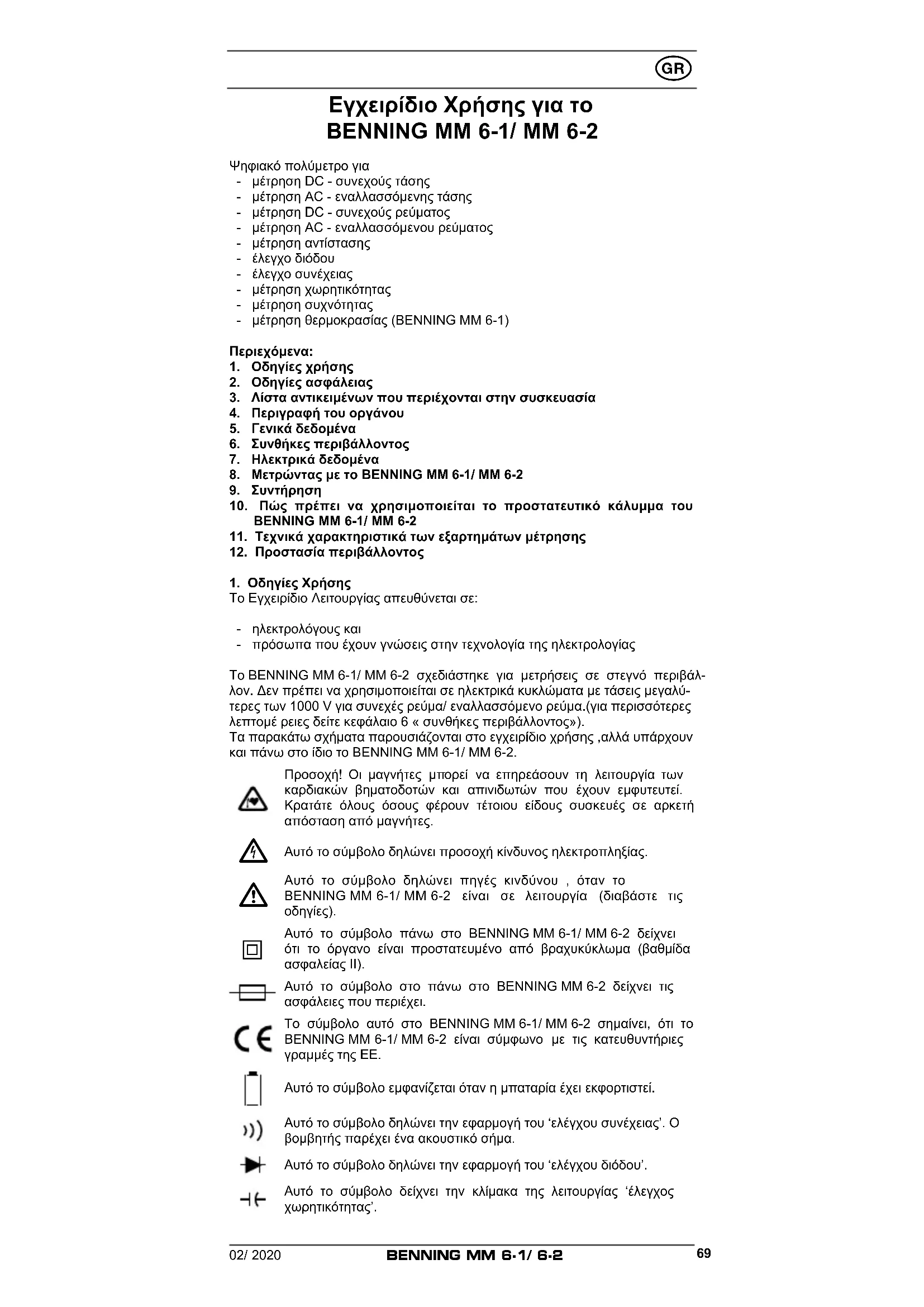

Εγχειρίδιο Χρήσης για το BENNING MM 6-1/ MM 6-2

Ψηφιακό πολύμετρο για

• μέτρηση DC - συνεχούς τάσης
• μέτρηση ΑC - εναλλασσόμενης τάσης
• μέτρηση DC - συνεχούς ρεύματος
• μέτρηση ΑС - εναλλασσόμενου ρεύματος
• μέτρηση αντίστασης
• έλεγχο διόδου
• έλεγχο συνέχειας
• μέτρηση χωρητικότητας
• μέτρηση συχνότητας
• μέτρηση θερμοκρασίας (BENNING MM 6-1)

Περιεχόμενα:

1. Οδηγίες χρήσης
2. Οδηγίες ασφάλειας
3. Λίστα αντικειμένων που περιέχονται στην συσκευασία
4. Περιγραφή του οργάνου
5. Γενικά δεδομένα
6. Συνθήκες περιβάλλοντος
7. Нлектрика δεδομένα
8. Μετρώντας με το BENNING MM 6-1/ MM 6-2
9. Συντήρηση
10. Πώς πρέπει να χρησιμοποιείται το προστατευτικό κάλυμμα του BENNING MM 6-1/ MM 6-2
11. Τεχνικά χαρακτηριστικά των εξαρτημάτων μέτρησης
12. Προστασία περιβάλλοντος

1. Οδηγίες Χρήσης

Το Εγχειρίδιο Λειτουργίας απευθύνεται σε:

• ηλεκτρολόγους και
• πρόσωπα που έχουν γνώσεις στην τεχνολογία της ηλεκτρολογίας

To BENNING MM 6-1/ MM 6-2 σχεδιάστηκε για μετρήσεις σε στεγνό περιβάλλον. Δεν πρέπει να χρησιμοποιείται σε ηλεκτρικά κυκλώματα με τάσεις μεγαλύτερες των 1000 V για συνεχές ρεύμα/ εναλλασσόμενο ρεύμα.(για περισσότερες λεπτομέ ρειες δείτε κεφάλαιο 6 « συνθήκες περιβάλλοντος»).

Τα παρακάτω σχήματα παρουσιάζονται στο εγχειρίδιο χρήσης ,αλλά υπάρχουν και πάνω στο ίδιο το BENNING MM 6-1/ MM 6-2.

Προσοχή! Οι μαγνήτες μπορεί να επηρεάσουν τη λειτουργία των καρδιακών βηματοδοτών και απινιδωτών που έχουν εμφυτευτεί. Κρατάτε όλους όσους φέρουν τέτοιου είδους συσκευές σε αρκετή απόσταση από μαγνήτες.

Αυτό το σύμβολο δηλώνει προσοχή κίνδυνος ηλεκτροπληξίας.

Αυτό το σύμβολο δηλώνει πηγές κινδύνου , όταν το BENNING MM 6-1/ MM 6-2 είναι σε λειτουργία (διαβάστε τις οδηγίες).

Αυτό το σύμβολο πάνω στο BENNING MM 6-1/ MM 6-2 δείχνει ότι το όργανο είναι προστατευμένο από βραχυκύκλωμα (βαθμίδα ασφαλείας II).

Αυτό το σύμβολο στο πάνω στο BENNING MM 6-2 δείχνει τις ασφάλειες που περιέχει.

Το σύμβολο αυτό στο BENNING MM 6-1/ MM 6-2 σημαίνει, ότι το BENNING MM 6-1/ MM 6-2 είναι σύμφωνο με τις κατευθυντήριες γραμμές της ΕΕ.

Αυτό το σύμβολο εμφανίζεται όταν η μπαταρία έχει εκφορτιστεί.

Αυτό το σύμβολο δηλώνει την εφαρμογή του 'ελέγχου συνέχειας'. Ο βομβητής παρέχει ένα ακουστικό σήμα.

Αυτό το σύμβολο δηλώνει την εφαρμογή του 'ελέγχου διόδου'.

Αυτό το σύμβολο δείχνει την κλίμακα της λειτουργίας έλεγχος χωρητικότητας'.

DC τάση ή ρεύμα

ΑC τάση ή ρεύμα

Γείωση

2. Υποδείξεις ασφαλείας

Το όργανο έχει κατασκευαστεί και ελεγχθεί σύμφωνα με

DIN VDE 0411 part 1/EN 61010-1

DIN VDE 0411 part 2-033/EN 61010-2-033

DIN VDE 0411 part 031/EN 61010-031

Και έχει φύγει από το εργοστάσιο σε άριστη κατάσταση από τεχνικής απόψεως. Για να διατηρήσετε αυτή την κατάσταση του οργάνου και να είστε βέβαιοι για την ασφαλή του λειτουργία, πρέπει να λαμβάνετε υπό όψη τις παρατηρήσεις και τις προειδοποιήσεις που δίνονται στις οδηγίες χρήσεως συνεχώς.

Προσοχή κατά τις εργασίες γύρω από γυμνούς αγωγούς ή γύρω από φορείς κυρίων αγωγών. Η επαφή με αγωγούς μπο ρεί να προκαλέσει ηλεκτροσόκ.

Προσοχή! Οι μαγνήτες μπορεί να επηρεάσουν τη λειτουργία των καρδιακών βηματοδοτών και απινιδωτών που έχουν εμφυτευτεί. Κρατάτε όλους όσους φέρουν τέτοιου είδους συσκευές σε αρκετή απόσταση από μαγνήτες.

Η συσκευή πρέπει να χρησιμοποιείται μόνο σε κυκλώματα ισχύος εντός των ορίων υπέρτασης της κατηγορίας III με αγωγό για τάση 1000 V to μέγιστο σε σχέση με την γη ή εντός των ορίων υπέρτασης της κατηγορίας IV με αγωγό για τάση μέχρι 600 V to μέγιστο σε σχέση με την γη.

Χρησιμοποιείτε μόνο κατάλληλο οδηγεί μέτρησης για αυτό. Σε μετρήσεις εντός της κατηγορίας μέτρησης III ή της κατηγορίας μέτρησης IV δε επιτρέπεται να είναι το προεξέχον αγώγιμο μέρος μιας κορυφής επαφής καλώδιο μέτρησης μακρύτερο από 4 mm.

Πρι από μετρήσεις εντός της κατηγορίας μέτρησης III και της κατηγορίας μέτρησης IV πρέπει να περαστούν, τα καλύμματα που είναι συνημμένα στο σετ και χαρακτηρίζονται με CAT III και CAT IV πάνω στις κορυφές επαφής. Αυτό το μέτρο χρησιμεύει για την προστασία του χρήστη.

Θυμηθείτε ότι οποιαδήποτε εργασία πάνω σε ηλεκτρικά αντικείμενα είναι επικίνδυνη. Ακόμα και χαμηλές τάσεις των 30 V AC και 60 V DC μπορεί να είναι επικίνδυνες για την ανθρώπινη ζωή.

Πριν αρχίσετε να λειτουργείτε την συσκευή , ελέγξτε πάντα τόσο τον ίδιο τον μηχανισμό όσο και τα καλώδια για τυχούσες φθορές και ζημιές.

Σε περίπτωση που η ασφαλής λειτουργία της συσκευής δεν είναι πλέον δυνατή, θα πρέπει να σβήσετε αμέσως την συσκευή και να την ασφαλίσετε , ώστε να αποφευχθεί να ενεργοποιηθεί κατά λάθος.

Μπορείτε να θεωρήσετε ότι η ασφαλής λειτουργία της συσκευής δεν είναι πλέον δυνατή :

- Σε περίπτωση που το όργανο ή τα καλώδια μέτρησης δείχνουν εμφανή σημάδια καταστροφής,

- εάν η συσκευή δεν λειτουργεί πλέον,

- ύστερα από μακρές περιόδους αποθήκευσης κάτω από ανεπιθύμητες συνθήκες,

- ύστερα από μεταφορά κάτω από επικίνδυνες συνθήκες,

- εάν η συσκευή ή οι καλωδιώσεις μέτρησης έχουν υγρασία,

Για να αποφύγετε τον κίνδυνο

- μην ακουμπάτε τις γυμνές απολήξεις των αισθητήρων των καλωδίων μέτρησης,

- εισάγετε τις γραμμές μέτρησης στις κατάλληλες προσδιορισμένες υποδοχές μέτρησης πάνω στο πολύμε-πολύμετρο.

Καθαρισμός: Πρέπει να σκουπίζετε το περίβλημα σε τακτά διαστήματα με ένα στεγνό πανί και απορρυπαντικό. Μη χρησιμοποιείτε κανέ να μέσο στίλβωσης, καθώς και κανένα διαλυτικό μέσο.

3. Λίστα αντικειμένων που περιέχονται στην συσκευασία

Το πακέτο του BENNING MM 6-1/ MM 6-2 αποτελείται από τα παρακάτω μέρη

3.1 'Eva BENNING MM 6-1/ MM 6-2,
3.2 'Eva kalώδιο μέτρησης ασφαλείας, κόκκινο (M = 1.4 m)
3.3 Ένα καλώδιο μέτρησης ασφαλείας, μαύρο (Μ = 1.4 m)
3.4 Ένα αισθητήρα θερμοκρασίας, τύπου Κ (BENNING MM 6-1)
3.5 Ένα κομμάτι προστατευτικό πλαίσιο από καουτσούκ με μαγνητικό στή- ριγμα
3.6 Ένα προστατευτικό τσαντάκι για την μεταφορά του.
3.7 Mía 9 V μπαταρία (IEC 6 LR 61) (ενσωματωμένες στην μονάδα)
3.8 Mía ασφάλειεα (ενσωματωμένη στην μονάδα) (BENNING MM 6-2)
3.9 Ένα Εγχειρίδιο Λειτουργίας

Υπόδειξη σε προαιρετικά αξεσουάρ:

- Αισθητήρας θερμοκρασίας τύπου Κ κατασκευασμένος από σωλήνα V4A Χρήση: εισάγετε τον αισθητήρα σε μαλακά πλαστικά υλικά, υγρά, αέρια και αέρα

Εύρος μέτρησης: - 196 °C έως + 800 °C

Διαστάσεις: μήκος = 210 mm, μήκος σωλήνα = 120 mm, διάμετρος σωλήνα = 3 mm, V4A (κωδικός 044121)

Οδηγίες για τα αναλώσιμα εξαρτήματα:

- to BENNING MM 6-1/ MM 6-2 περιλαμβάνει ασφάλειες προστασίας για υπερφόρτωση: Μία ασφάλεια στα 11 Α ταχείας τήξης (1000 V) 30 kA, Δ = 10 mm, M = 38 mm (κωδικός 10218772).

- To BENNING MM 6-1/ MM 6-2 τροφοδοτείται από μία 9 V μπαταρία (IEC 6 LR 61).

- Τα προαναφερόμενα καλώδια ασφαλείας (δοκιμασμένο υλικό) είναι ελεγ μένα σύμφωνα με το CAT III 1000 V/ CAT IV 600 V και για ρεύμα έντασης πάνω από 10 A.

4. Περιγραφή του οργάνου

Βλέπε σχήμα 1: Μπροστινή όψη

Η οθόνη και τα στοιχεία λειτουργίας που φαίνονται στο σχήμα 1 είναι τα ακόλουθα:

① ψηφιακή οθόνη, για διάβασμα των μετρήσεων, γραφήματα και απεικόνιση των εκτός κλίμακας ενδείξεων.

② απεικόνιση της πολικότητας,

③ απεικόνιση της μπαταρίας,

④ πλήκτρο λειτουργίας (μπλε),

5 RANGE πλήκτρο κλίμακας, περιστρέφει ανάμεσα σε αυτόματη και χειροκίνητη κλίμακα μέτρησης.

⑥ πλήκτρο Δ/ΡΕΑΚ, λειτουργία σχετικής τιμής ή αποθήκευση μέγιστης τιμής

⑦ Smart HOLD πλήκτρο

⑧ πλήκτρο (κίτρινο), απεικονίζει την φωτεινότητα

9 περιστρεφόμενος διακόπτης, για επιλογή της λειτουργίας μέτρησης.

10 υποδοχή (θετική¹), για V, Ω, -ħz, μA, (+)(BENNING MM 6-1) ή για V, Ω, -ħz (BENNING MM 6-2)

⑪ υποδοχή COM, υποδοχή για μέτρηση ρεύματος, τάσης, αντίστασης, συχνότητας, θερμοκρασίας, χωρητικότητα, συνέχεια και έλεγχο διόδων

⑫ υποδοχή (θετική), για 10 Α κλίμακες, για εντάσεις μέχρι 10 Α

⑬ προστατευτικό κάλυμμα.

14 LED (κόκκινο) για ένδειξη τάσης και έλεγχος συνέχειας ) Η πολικότητα απεικονίζεται αυτόματα για DC εντάσεις και τάσεις που αναφέρονται σε αυτές

5. Γενικά στοιχεία

5.1 Γενικά δεδομένα πάνω στο πολύμετρο

5.1.1 Η ψηφιακή οθόνη ① είναι σχεδιασμένη σαν 4-ψήφιος ενδείκτης υγρού κρυστάλλου με ύψος ψηφίου 15 mm και δεκαδικό μέρος. Η μεγαλύτερη τιμή που μπορεί να απεικονιστεί είναι 6000.

5.1.2 Η γραφική απεικόνιση αποτελείται από 60 τμήματα.

5.1.3 Ο δείκτης πολικότητας ② λειτουργεί αυτόματα. Μόνο μια πολικότητα αντίθετη σε αυτή που έχουμε ορίσει στην υποδοχή δηλώνεται με ‘-’.

5.1.4 Όταν έχουμε υπερφόρτιση αυτό απεικονίζεται με την ένδειξη 'OL' ή '-OL'

και καμιά φορά με ακουστικό σήμα.

Προσοχή: δεν υπάρχει κάποια ένδειξη ή προειδοποίηση κατά την πλήρη υπερφόρτιση.

5.1.5 Ο περιστροφικός διακόπτης ⑨ χρησιμεύει για την επιλογή της λειτουργίας μέτρησης.

5.1.6 Το πλήκτρο τομέα "RANGE" ⑤ εξυπηρετεί στην μεταβίβαση των χειροκίνητων τομέων μέτρησης σε ταυτόχρονη απο-επισήμανση του "AUTO" στην οθόνη. Μέσω μεγαλύτερης πίεσης του πλήκτρου (2 δευτερόλε πτα) επιλέγεται η αυτόματη επιλογή τομέα (Ένδειξη «AUTO»).

5.1.7 Το πλήκτρο Δ/PEAK ⑥ (λειτουργία σχετικής τιμής) αποθηκεύει την τρέχουσα τιμή ένδειξης και εμφανίζει στην οθόνη τη διαφορά (offset) μεταξύ της αποθηκευμένης τιμής μέτρησης και των επόμενων τιμών μέτρησης. Εάν πατηθεί το πλήκτρο Δ/PEAK ⑥ για 2 δευτερόλεπτα, η συσκευή γυρίζει στη λειτουργία PEAK (Αποθήκευση μέγιστης τιμής). Η λειτουργία PEAK πιάνει και αποθηκεύει την θετική και αρνητική μέγι στη τιμή/ τιμή αιχμής (> 1 ms) στη λειτουργία mV/ V AC και mA/ A AC. Με την πίεση του πλήκτρου εμφανίζονται το Pmax, το Pmin και η τρέχουσα τιμή μέτρησης (Pmax, Pmin). Με παρατεταμένη πίεση του πλήκτρου (2 δευτερόλεπτα) η συσκευή επιστρέφει στην κανονική λειτουργία.

5.1.8 Smart HOLD-αποθηκεύει την τιμή που διαβάζουμε. Όταν πιέσουμε το πλήκτρο “Smart HOLD” ⑦, η μέτρηση που εκείνη την στιγμή διαβάζει το μηχάνημα αποθηκεύεται στη μνήμη. Συγχρόνως εμφανίζεται στην οθόνη ① η ένδειξη “HOLD”. Εάν ανεβαίνει η μετρηθείσα τιμή κατά 50 ψηφία πάνω από την απομνημονευμένη τιμή, τότε δείχνεται η αλλαγή της μετρηθείσας τιμής μέσω οθόνης που αναβοσβήνει και μέσω ενός τόνου. (Αλλαγές τιμής μέτρησης μεταξύ εναλλασσόμενης και συνεχούς τάσης/ ρεύματος δεν αναγνωρίζονται). Αν πατήσουμε για δεύτερη φορά το πλήκτρο “HOLD”, η συσκευή επιστρέφει στην λειτουργία μέτρησης.

5.1.9 Το πλήκτρο (κίτρινο) ⑧ ενεργοποιεί το φωτισμό της οθόνης. Η απενεργοποίηση πραγματοποιείται αυτόματα ύστερα από 2 λεπτά ή με νέα πίεση του πλήκτρου.

5.1.10 Το πλήκτρο λειτουργίας (μπλε) ④ επιλέγει την δεύτερη λειτουρ γία της θέσης περιστρεφόμενου διακόπτη.

Θέση διακόπτη Λειτουργία

Hz	Hz
[Y0HZ]
	[ICRW]
[DBAD]	[DBAD]

5.1.11 Ο ονομαστικός ρυθμός μέτρησης του BENNING MM 6-1/ MM 6-2 είναι 2 μετρή σεις το δευτερόλεπτο, για την ψηφιακή απεικόνιση.
5.1.12 To BENNING MM 6-1/ MM 6-2 μπαίνει εντός και εκτός λειτουργίας περιστρέφο ντας το διακόπτη⑨. Εκτός λειτουργίας είναι η θέση “OFF”.
5.1.13 To BENNING MM 6-1/ MM 6-2 βγαίνει αυτόματα εκτός λειτουργίας μετά από περίπου 20 λεπτά αναμονής (ΑΡΟ, Auto-Power-Off). Ενεργοποιείται πάλι όταν πιεστεί ένα πλήκτρο. Η αυτόματη απενεργοποίηση μπορεί να κλείσει πατώντας το πλή κτρο λειτουργίας (μπλε) ④ και ταυτόχρονα ενεργοποιώντας το BENNING MM 6-1/ MM 6-2 από τη θέση διακόπτη «OFF».
5.1.14 Τα τμήματα της ψηφιακής ένδειξης μπορούν να ελεγχθούν πατώντας το πλήκτρο «Smart HOLD» ⑦ και ταυτόχρονα ενεργοποιώντας το BENNING MM 6-1/ MM 6-2 από τη θέση διακόπτη «OFF».
5.1.15 Ο συντελεστής θερμοκρασίας για τις τιμές των μετρήσεων: 0,1 x (καθορισμένη ακρίβεια μέτρησης)/ °C < 18 °C ή > 28 °C σχετική με την τιμή στην θερμοκρασία αναφοράς των 23 °C.
5.1.16 To BENNING MM 6-1/ MM 6-2 τροφοδοτείται από 9 V μπαταρία (συσσωρευτή) (IEC 6 LR 61).
5.1.17 Η ένδειξη μπαταρίας ③ δείχνει διαρκώς την εναπομένουσα χωρητικότητα μπαταρίας ύψους το μέγιστο 3 τμημάτων.

Μόλις σβήσουν όλα τα τμήματα του συμβόλου μπαταρίας και αναβοσβήνει το σύμβολο μπαταρίας, αντικαταστήστε αμέσως την μπαταρία με καινούργια μπαταρία γ

5.1.18 Η διάρκεια ζωής μιας μπαταρίας είναι περίπου 200 ώρες (αλκαλική μπαταρία)

5.1.19 Διαστάσεις :

(M x Π x Y) = 156 x 74 x 43 mm χωρίς το προστατευτικό κάλυμμα

(M x Π x Y) = 163 x 82 x 50 mm με το προστατευτικό κάλυμμα

Bápoç:

290 gr χωρίς το προστατευτικό κάλυμμα

410 gr με το προστατευτικό κάλυμμα.

5.1.20 Οι ακροδέκτες ελέγχου ασφαλείας είναι κατάλληλοι για την τάση και την ισχύ εντός κλίμακας του BENNING MM 6-1/ MM 6-2.

5.1.21 To BENNING MM 6-1/ MM 6-2 προστατεύεται από μηχανική βλάβη με την βοή θεια του προστατευτικού¹³ λαστιχένιου περιβλήματος. Το πλαίσιο προστασίας από καυτσούκ¹³ επιτρέπει την τοποθέτηση του BENNING MM 6-1/ MM 6-2 σε όρθια θέση κατά τη διάρκεια των μετρήσεων ή τη στερέωσή του μέσω του ενσωματωμένου μαγνήτη.

6. Συνθήκες περιβάλλοντος

- To BENNING MM 6-1/ MM 6-2 είναι σχεδιασμένο μόνο για μετρήσεις σε στεγνό περιβάλλον.

- Μέγιστο βαρομετρικό ύψος κατά την διάρκεια της μέτρησης : 2000m

- Κατηγορία υπερφόρτισης / κατηγορία set-up : IEC 60664/ IEC 61010-1 → 1000 V κατηγορία III; 600 V κατηγορία IV

- Βαθμός μόλυνσης : 2

- Σύστημα προστασίας : IP 30 (DIN VDE 0470-1 IEC/ EN 60529).

To IP 30 σημαίνει: Προστασία από πρόσβαση σε επικίνδυνα μέρη και προστασία από στερεές προσμίξεις διαμέτρου > 2,5 mm, (3 - πρώτο ψηφίο). Καμία προστασία στο νερό, (0 - δεύτερο ψηφίο).

- Θερμοκρασία λειτουργίας και σχετιζόμενη υγρασία :

Σε θερμοκρασία λειτουργίας 0 °C μέχρι 30 °C : σχετιζόμενη υγρασία μικρότερη του 80 %.

Σε θερμοκρασία λειτουργίας 30 °C μέχρι 40 °C : σχετιζόμενη υγρασία κάτω από 75 %.

- Σε θερμοκρασία λειτουργίας 40 °C μέχρι 50 °C : σχετιζόμενη υγρασία κάτω από 45 %.

- Θερμοκρασία αποθήκευσης : Το BENNING MM 6-1/ MM 6-2 μπορεί να αποθηκευτεί σε θερμοκρασίες από - 20 °C μέχρι 60 °C (υγρασία 0 μέχρι 80 %). Οι μπα ταρίες πρέπει να έχουν αφαιρεθεί από την συσκευή.

7. Нлектрикá δεδομένα

Σημείωση : Η ακρίβεια της μέτρησης δηλώνεται ως το σύνολο - μιας σχετικής αναλογίας της τιμής της μέτρησης και

- ένα αριθμό ψηφίων (αριθμητικά βήματα από τη τελευταία μέτρηση ).

Αυτή η ακρίβεια μέτρησης δηλώνεται για θερμοκρασίες από 18 ℃ μέχρι 28 ℃ και αντίστοιχη μέγιστη υγρασία 80 %.

Η τιμή που μετράμε και απεικονίζουμε είναι η RMS τιμή (σύζευξη AC). Τα ορθογώνια σήματα δεν προσδιορίζονται. Με μη-ημιτονοειδή καμπύλες, η τιμή που απεικονίζεται είναι λιγότερο ακριβής. Η παραπάνω τιμή είναι ακόμα πιο λανθασμένη για τους παρακάτω παράγοντες κορυφών:

Παράγοντας κορυφής από 1,0 έως 2,0, επιπλέον λάθος + 3,0 %

Παράγοντας κορυφής από 2,0 έως 2,5, επιπλέον λάθος + 5,0 %

Παράγοντας κορυφής από 2,5 έως 3,0, επιπλέον λάθος + 7,0 % (ισχύει μέχρι 4000 ψηφία).

7.1 Κλίμακα μέτρησης DC τάσης (DC)

Η αντίσταση εισόδου είναι 10 ΜΩ.

Προστασία Υπερφόρτισης: 1000 V _AC/DC

Κλίμακα Μέτρησης	Ένδειξη υπερφόρτωσης	Ανάλυση	Ακρίβεια Μέτρησης
6,000 V	6,600 V	0,001 V	± (0,5 % από αυτό που διαβάζουμε + 5 ψηφία)
60,00 V	66,00 V	0,01 V	± (0,5 % από αυτό που διαβάζουμε + 5 ψηφία)
600,0 V	660,0 V	0,1 V	± (0,5 % από αυτό που διαβάζουμε + 5 ψηφία)
1000 V	1100 V	1 V	± (0,5 % από αυτό που διαβάζουμε + 5 ψηφία)

7.1.1 Κλίμακα μέτρησης DC τάσης (mV DC)

Η αντίσταση εισόδου είναι 10 ΜΩ.

Προστασία Υπερφόρτισης: 1000 V _AC/DC

Κλίμακα Μέτρησης	Ένδειξη υπερφόρτωσης	Ανάλυση Ακρίβεια Μέτρησης
600,0 mV 660,0 mV 0,1 mV ± (0,5 % από αυτό που διαβάζουμε + 8 ψηφία)

7.2 Κλίμακα μέτρησης ΑС

Η αντίσταση εισόδου είναι 10 ΜΩ παράλληλη σε < 100 pF.

Προστασία Υπερφόρτισης: 1000 V _AC/DC

Κλίμακα Μέτρησης	Ένδειξη υπερφόρτωσης	Ανάλυση	Ακρίβεια Μέτρησης στην ακτίνα συχνότητας*45 Hz - 500 Hz (ημίτονο)
600,0 mV	660,0 mV	0,1 mV ± (1,0 % από αυτό που διαβάζουμε + 8 ψηφία)
6,000 V	6,600 V	0,001 V ± (1,0 % από αυτό που διαβάζουμε + 5 ψηφία)
60,00 V	66,00 V	0,01 V ± (1,0 % από αυτό που διαβάζουμε + 5 ψηφία)
600,0 V	660,0 V	0,1 V ± (1,0 % από αυτό που διαβάζουμε + 5 ψηφία)
1000 V	1100 V	1 V	± (1,0 % από αυτό που διαβάζουμε + 5 ψηφία)

* > 10 ψηφία

7.3 AutoV, Τομέας LoZ

Η αντίσταση εισόδου χαμηλών Ωμ, περ. 3 κΩ επιφέρει έναν υποβιβασμό επαγωγικών και χωρητικών τάσεων.

Προστασία Υπερφόρτισης: 1000 V _AC/DC

Κλίμακα Μέτρησης	Ένδειξη υπερφόρτωσης	Ανάλυση	Ακρίβεια Μέτρησης στην ακτίνα συχνότητας* 45 Hz - 500 Hz (ημίτονο)
600,0 V	660,0 V	100 mV	± (2,0 % από αυτό που διαβάζουμε + 5 ψηφία)
1000 V	1100 V	1 V	± (2,0 % από αυτό που διαβάζουμε + 5 ψηφία)

* > 10 ψηφία

7.4 Κλίμακες μέτρησης DC ρεύματος (BENNING MM 6-2)

Προστασία υπερφόρτισης :

- 11 A (1000 V AC/ DC) αντίσταση, 30 kA, ταχεία σε 10 Α είσοδο

Μέγιστος χρόνος μέτρησης:

• 3 λεπτά σε > 5 A (παύση > 20 λεπτά)
• 30 δευτερόλεπτα σε > 10 Α (παύση > 10 λεπτά)

Κλίμακα Μέτρησης	Ένδειξη υπερφόρτωσης	Ανάλυση Ακρίβεια Μέτρησης
6,000 A	6,600 A	0,001 A	± (1,0 % από αυτό που διαβάζουμε + 5 ψηφία)
10,00 A	20,00 A	0,01 A	± (1,0 % από αυτό που διαβάζουμε + 5 ψηφία)

7.4.1 Κλίμακες μέτρησης DC ρεύματος (BENNING MM 6-1)

Η αντίσταση εισόδου είναι 3 kΩ.

Προστασία Υπερφόρτισης: 1000 V _AC/DC

Κλίμακα Μέτρησης	Ένδειξη υπερφόρτωσης	Ανάλυση Ακρίβεια Μέτρησης
600,0 μΑ	660,0 μΑ	0,1 μΑ ± (1,0 % από αυτό που διαβάζουμε + 5 ψηφία)

7.5 Κλίμακες μέτρησης AC (BENNING MM 6-2)

Προστασία υπερφόρτισης :

- 11 A (1000 V AC/ DC) αντίσταση, 30 kA, ταχεία σε 10 Α είσοδο

Μέγιστος χρόνος μέτρησης:

• 3 λεπτά σε > 5 A (παύση > 20 λεπτά)
• 30 δευτερόλεπτα σε > 10 Α (παύση > 10 λεπτά)

Κλίμακα Μέτρησης	Ένδειξη υπερφόρτωσης	Ανάλυση	Ακρίβεια Μέτρησης στην ακτίνα συχνότητας 45 Hz - 500 Hz (ημίτονο)
6,000 A	6,600 A	0,001 A	± (1,5 % από αυτό που διαβάζουμε + 5 ψηφία)*
10,00 A	20,00 A	0,01 A	± (1,5 % από αυτό που διαβάζουμε + 5 ψηφία)*

* 6 A περιοχή μέτρησης ≥ 20 mA, 10 A περιοχή μέτρησης ≥ 100 mA

7.5.1 Κλίμακες μέτρησης μΑ ΑС ρεύματος (BENNING MM 6-1)

Η αντίσταση εισόδου είναι 3 kΩ.

Προστασία Υπερφόρτισης: 1000 V _AC/DC

ΚλίμακαΜέτρησης	Ένδειξηυπερφόρτωσης	Ανάλυση	Ακρίβεια Μέτρησης στην ακτίνα συχνότητας45 Hz - 500 Hz (ημίτονο)
600,0 μA 660,0 μA	0,1 μA ± (1,5 % από αυτό που διαβάζουμε + 5 ψηφία)*

* Περιοχή μέτρησης ≥ 0,1 μΑ

7.6 Κλίμακες αντίστασης

Προστασία Υπερφόρτισης: 1000 V _AC/DC

Κλίμακα Μέτρησης	Ένδειξη υπερφόρτωσης	Ανάλυση Ακρίβεια Μέτρησης
600,0 Ω	660,0 Ω 0,1 Ω ± (0,9 % από αυτό που διαβάζουμε + 8 ψηφία)
6,000 kΩ	6,600 kΩ 0,001 kΩ ± (0,9 % από αυτό που διαβάζουμε + 5 ψηφία)
60,00 kΩ	66,00 kΩ 0,01 kΩ ± (0,9 % από αυτό που διαβάζουμε + 5 ψηφία)
600,0 kΩ	660,0 kΩ 0,1 kΩ ± (0,9 % από αυτό που διαβάζουμε + 5 ψηφία)
6,000 MΩ	6,000 MΩ	0,001 MΩ ± (0,9 % από αυτό που διαβάζουμε + 5 ψηφία)
40,00 MΩ	40,00 MΩ 0,01 MΩ	± (1,5 % από αυτό που διαβάζουμε + 8 ψηφία)*

* Τιμές μέτρησης > 10 ΜΩ μπορεί να προκαλέσουν μια λειτουργία της ένδειξης (μέγ. ± 50 ψηφία)

7.7 Έλεγχος διόδων και συνέχειας

Προστασία Υπερφόρτισης: 1000 V _AC/DC

Μέγιστη τάση χωρίς φορτίο: 1,8 V

Κλίμακα Μέτρησης	Ένδειξη υπερφόρτωσης	Ανάλυση Ακρίβεια Μέτρησης
1,500 V	1,550 V	0,001 V ± (0,9 % από αυτό που διαβάζουμε + 5 ψηφία)

7.8 Έλεγχος συνέχειας

Προστασία Υπερφόρτισης: 1000 V _AC/DC

Ο ενσωματωμένος βομβητής ηχεί σε περίπτωση αντίστασης R μικρότερης από 20 Ω έως 200 Ω. Ο ήχος σήματος παύει σε μία αντίσταση R μεγαλύτερη από 200 Ω. Επιπλέον, όταν υπάρχει διέλευση ανάβει η κόκκινη λυχνία LED ⑭ στην κεφαλή της συσκευής.

Κλίμακα Μέτρησης	Ένδειξη υπερφόρτωσης	Ανάλυση Ακρίβεια Μέτρησης
600,0 Ω	660,0 Ω 0,1 Ω ± (0,9 % από αυτό που διαβάζουμε + 8 ψηφία)

7.9 Κλίμακες χωρητικότητας

Συνθήκες: οι πυκνωτές εκφορτίζονται και συνδέονται σε σχέση με την καθορισμένη πολικότητα.

Προστασία Υπερφόρτισης: 1000 V _AC/DC

Κλίμακα Μέτρησης	Ένδειξη υπερφόρτωσης	Ανάλυση Ακρίβεια Μέτρησης
1,000 μF	1,100 μF 0,001 μF		± (1,9 % από αυτό που διαβάζουμε + 8 ψηφία)
10,00 μF	11,00 μF 0,01 μF		± (1,9 % από αυτό που διαβάζουμε + 5 ψηφία)
100,0 μF	110,0 μF	0,1 μF	± (1,9 % από αυτό που διαβάζουμε + 5 ψηφία)
1,000 mF	1,100 mF	0,001 mF	± (1,9 % από αυτό που διαβάζουμε + 5 ψηφία)
10,00 mF	11,00 mF	0,01 mF	± (1,9 % από αυτό που διαβάζουμε + 5 ψηφία)

7.10 Κλίμακες συχνότητας

Προστασία Υπερφόρτισης: 1000 V _AC/DC

Κλίμακα Μέτρησης	Ένδειξη υπερφόρτωσης	Ανάλυση Ακρίβεια Μέτρησης
100,00 Hz	100,00 Hz	0,01 Hz	± (0,1 % από αυτό που διαβάζουμε + 5 ψηφία)
1000,0 Hz	1000,0 Hz	0,1 Hz	± (0,1 % από αυτό που διαβάζουμε + 5 ψηφία)
10,000 kHz	10,000 kHz	0,001 kHz	± (0,1 % από αυτό που διαβάζουμε + 5 ψηφία)
100,00 kHz	100,00 kHz	0,01 kHz	± (0,1 % από αυτό που διαβάζουμε + 5 ψηφία)

Ελάχιστη συχνότητα: 1 Hz

$$ \begin{array}{l} \text { Ελάχιστη ευαισθησία: } > 5 \mathrm{V} _ {\mathrm{ss}} \gamma_ {\mathrm{i} \alpha} \mathrm{V} _ {\mathrm{AC}} (1 \mathrm{Hz} - 1 0 \mathrm{kHz}) \ > _ {S S} \gamma 2 0 V _ {A C} (1 0 k H z - 5 0 k H z), \chi \omega p i c \pi p o d i a y p a \phi \ \gamma \mathrm{i} \alpha (5 0 \mathrm{kHz} - 1 0 0 \mathrm{kHz}) \ > \quad 0 _ {\mathrm{ss}} \gamma \mathrm{i} \alpha \mathbf {A} _ {\mathrm{AC}} \ \end{array} $$

7.11 Κλίμακες θερμοκρασίας °C/ °F (BENNING MM 6-1)

Προστασία Υπερφόρτισης: 1000 V _AC/DC

Κλίμακα Μέτρησης	Ένδειξη υπερφόρτωσης	Ανάλυση Ακρίβεια Μέτρησης
-40 °C - +400 °C	-44 °C - +440 °C	0,1 °C	± (1,0 % από αυτό που διαβάζουμε + 20 ψηφία)
-40 °F - +752 °F	-44 °F - +824 °F	0,1 °F	± (1,0 % από αυτό που διαβάζουμε + 36 ψηφία)

* Για την αναφερόμενη ακρίβεια μέτρησης πρέπει να προστεθεί η ακρίβεια μέτρησης του αισθητήρα θερμοκρασίας τύπου Κ.

Αισθητήρας θερμοκρασίας αγωγού τύπου Κ: Κλίμακα Μέτρησης:

- 60 °C μέχρι 200 °C

Ακρίβεια Μέτρησης: ± 2 °C

Η ακρίβεια μέτρησης ισχύει για σταθερές θερμοκρασίες περιβάλλοντος < ± 1 °C.

'Υστερα από μεταβολή της θερμοκρασίας περιβάλλοντος ± 2 °C τα στοιχεία για την ακρίβεια μέτρησης ισχύουν ύστερα από 2 ώρες.

7.12 PEAK HOLD για AC V/ AC A

Στην ακρίβεια της μέτρησης που αναφέρεται πρέπει να προστεθούν ± 150 ψηφία.

Τα ορθογώνια σήματα δεν προσδιορίζονται.

8. Μετρώντας με το BENNING MM 6-1/ MM 6-2

8.1 Προετοιμασία για την μέτρηση

Αποθηκεύστε και χρησιμοποιήστε το BENNING MM 6-1/ MM 6-2 μόνο κάτω από τις σωστές συνθήκες θερμοκρασίας που έχουν καθοριστεί. Να αποφεύγετε πάντα την μεγάλη έκθεση στον ήλιο.

• Ελέγξτε την τάση και την ένταση που καθορίζονται στα καλώδια μέτρησης ασφαλείας. Τα καλώδια μέτρησης που παρέχονται με την συσκευή είναι κατάλληλα για την τάση και το ρεύμα που λειτουργεί το BENNING MM 6-1/ MM 6-2.
• Ελέγξτε την μόνωση των καλωδίων μέτρησης. Αν η μόνωση είναι κατεστραμμένη, μην χρησιμοποιήσετε τα καλώδια.
• Ελέγξτε την συνέχεια των καλωδίων μέτρησης. Αν ο αγωγός στα καλώδια μέτρησης είναι διαβρωμένος, μην χρησιμοποιήσετε τα καλώδια.
• Πριν επιλέξετε κάποια άλλη λειτουργία με τον διακόπτη περιστροφή ^9 , να αποσυνδέετε πάντα τους ακροδέκτες ασφαλούς ελέγχου από το σημείο μέτρησης.
• Πηγές ισχυρού ρεύματος , που βρίσκονται κοντά στην συσκευή , μπορούν να προκαλέσουν ασταθείς ή λανθασμένες ενδείξεις.

8.2 Μέτρηση τάσης και έντασης

Πάντα να παρατηρείτε την μέγιστη τάση σε σχέση με τη γη. Κίνδυνος για ηλεκτροπληξία!

Η μέγιστη τάση που μπορεί να εφαρμοστεί στις πρίζες

- COM-υποδοχή 11

- Υποδοχή (+) για V, Ω, -1-, Hz, μA, (BENNING MM 6-1) και για V, Ω, -1-, Hz ⑩ (BENNING MM 6-2)

- Υποδοχή για 10 Α⑫ (BENNING MM 6-2)

του BENNING MM 6-1/ MM 6-2 και στη γή είναι 600 V CAT IV/ 1000 V CAT III.

8.2.1 Μέτρηση τάσης

- Με τον περιστρεφόμενο διακόπτη ⑨ επιλέξτε την επιθυμητή λειτουργία ( , , mV) στο BENNING MM 6-1/ MM 6-2.

- Συνδέστε το μαύρο καλώδιο μέτρησης στην υποδοχή COM ⑪ του BENNING MM 6-1/ MM 6-2.

- Συνδέστε το κόκκινο καλώδιο μέτρησης στην υποδοχή ⑩ ou BENNING MM 6-1/ MM 6-2.

- Συνδέστε τους ακροδέκτες των καλωδίων μέτρησης στα σημεία μέτρησης. Διαβάστε την τιμή της μέτρησης που απεικονίζεται στην ψηφιακή οθόνη ① του BENNING MM 6-1/ MM 6-2.

Βλέπε σχήμα 2: DC-μέτρηση

Βλέπε σχήμα 3: AC-μέτρηση

8.2.2 Μέτρηση ρεύματος

- Με τον περιστρεφόμενο διακόπτη ⑨ επιλέξτε την επιθυμητή λειτουργία και

κλίμακα (Α AC/DC ό μΑ AC/DC) στο BENNING MM 6-1/ MM 6-2.

- Συνδέστε το μαύρο καλώδιο μέτρησης στην υποδοχή COM ⑪ του BENNING MM 6-1/ MM 6-2.

- Фéρτε σε επαφή τον κόκκινο αγωγό μέτρησης ασφαλείας με την υποδοχή για την περιοχή Α ^12 (έως 10 Α AC/DC) στο BENNING MM 6-2 ή με την υποδοχή για V, Ω, Hz, μΑ AC/DC, ⚡ →← ^10 (600 μΑ DC) στο BENNING MM 6-1.

- Στη λειτουργία ( ) επιλέξτε με το πλήκτρο (μπλε) ④ στο BENNING MM 6-1 to είδος ρεύματος που πρόκειται να μετρηθεί: συνεχές ρεύμα (DC) ή εναλλασσόμενο ρεύμα (AC).

- Συνδέστε τους ακροδέκτες των καλωδίων μέτρησης στα σημεία μέτρησης. Διαβάστε την τιμή της μέτρησης που απεικονίζεται στην ψηφιακή οθόνη του BENNING MM 6-1/ MM 6-2.

Βλέπε σχήμα 4: DC-μέτρηση

Βλέπε σχήμα 5: AC-μέτρηση

8.3 Μέτρηση αντίστασης

- Με τον περιστρεφόμενο διακόπτη ⑨ επιλέξτε την επιθυμητή λειτουργία (Ω, 1)) στο BENNING MM 6-1/ MM 6-2.

- Συνδέστε το μαύρο καλώδιο μέτρησης στην υποδοχή COM ⑪ του BENNING MM 6-1/ MM 6-2.

- Συνδέστε το κόκκινο καλώδιο μέτρησης στην υποδοχή BENNING MM 6-1/ MM 6-2.

- Συνδέστε τους ακροδέκτες των καλωδίων μέτρησης στα σημεία μέτρησης. Διαβάστε την τιμή της μέτρησης που απεικονίζεται στην ψηφιακή οθόνη του BENNING MM 6-1/ MM 6-2.

Βλέπε σχήμα 6: Μέτρηση αντίστασης

8.4 Έλεγχος διόδου

- Με τον περιστρεφόμενο διακόπτη ⑨ επιλέξτε την επιθυμητή λειτουργία (Η- ) στο BENNING MM 6-1/ MM 6-2.

- Με το μπλε πλήκτρο ④ του BENNING MM 6-1/ MM 6-2, γυρίστε στον έλεγχο διόδου (▶).

- Συνδέστε το μαύρο καλώδιο μέτρησης στην υποδοχή COM ⑪ του BENNING MM 6-1/ MM 6-2.

- Συνδέστε το κόκκινο καλώδιο μέτρησης στην υποδοχή BENNING MM 6-1/ MM 6-2.

- Фéρτε σε επαφή τους ακροδέκτες των καλωδίων μέτρησης με τα άκρα της διόδου. Διαβάστε την τιμή της μέτρησης που απεικονίζεται στην ψηφιακή οθόνη ① του BENNING MM 6-1/ MM 6-2.

- Για μια κανονική δίοδο σιλικόνης τοποθετημένη στην διεύθυνση ροής, η τάση ροής ανάμεσα στα 0,4 V και 0,8 V φαίνεται στη οθόνη. Εάν εμφανιστεί στην οθόνη η ένδειξη '000' μπορεί να έχει υπάρξει βραχυκύκλωμα στη δίοδο.

- Εάν δεν καθοριστεί καμία τάση ροής, ελέγξτε πρώτα την πολικότητα των διόδων. Εάν συνεχίζει να μην εμφανίζεται καμία τάση ροής, η τάση ροής των διόδων βρίσκεται εκτός των ορίων μέτρησης.

Βλέπε σχήμα 7: Έλεγχος διόδου

8.5 Έλεγχος συνέχειας με θόρυβο και κόκκινο LED

- Με τον περιστρεφόμενο διακόπτη ⑨ επιλέξτε την επιθυμητή λειτουργία (Ω, 1)) στο BENNING MM 6-1/ MM 6-2.

- Με το μπλε πλήκτρο ④ του BENNING MM 6-1/ MM 6-2, γυρίστε στον έλεγχος συνέχειας (1))

- Συνδέστε το μαύρο καλώδιο μέτρησης στην υποδοχή COM ⑪ του BENNING MM 6-1/ MM 6-2.

- Συνδέστε το κόκκινο καλώδιο μέτρησης στην υποδοχή 10 tou BENNING MM 6-1/ MM 6-2.

- Фéρτε σε επαφή τους ακροδέκτες των καλωδίων μέτρησης με τα σημεία μέτρησης. Αν η αντίσταση του αγωγού μεταξύ της υποδοχής COM ⑪ και της υποδοχής ⑩ είναι μικρότερη από την τιμή των 20 Ω έως 200 Ω, χτυπάει ο ενσωματωμένος βομβητής του BENNING MM 6-1/ MM 6-2 και ανάβει το κόκκινο LED ⑭.

Βλέπε σχήμα 8: Έλεγχος συνέχειας με θόρυβο

8.6 Métrηση χωρητικότητας

4

Εκφορτίστε πλήρως του πυκνωτές πριν την μέτρηση! Ποτέ μην εφαρμόζετε τάση στις υποδοχές για μέτρηση χωρητικότητας μια και αυτό μπορεί να προκαλέσει ανεπανόρθωτες βλάβες στη συσκευή. Μια καταστραμμένη συσκευή μπορεί να προκαλέσει ηλεκτροπληξία!

- Με τον περιστρεφόμενο διακόπτη ⑨ επιλέξτε την επιθυμητή λειτουργία (Η) στο BENNING MM 6-1/ MM 6-2.

- Ορίστε την πολικότητα του πυκνωτή και εκφορτίστε τον πλήρως.

• Συνδέστε το μαύρο καλώδιο μέτρησης στην υποδοχή COM BENNING MM 6-1/ MM 6-2.
• Συνδέστε το κόκκινο καλώδιο μέτρησης στην υποδοχή BENNING MM 6-1/ MM 6-2.
• Фéρτε σε επαφή τον εκφορτισμένο πυκνωτή με τους ακροδέκτες των καλω δίων μέτρησης, προσέχοντας την σωστή πολικότητα. Διαβάστε την τιμή της μέτρησης που απεικονίζεται στην ψηφιακή οθόνη ① του BENNING MM 6-1/ MM 6-2.

Βλέπε σχήμα 9: Μέτρηση χωρητικότητας

8.7 Métrpηση συχνότητας

• Επιλέξτε με τον περιστροφικό διακόπτη ⑨ την επιθυμητή λειτουργία (Η, Hz) στο BENNING MM 6-1 ή τη λειτουργία (Ηζ ή Hz) έτο BENNING MM 6-2.
• Συνδέστε το μαύρο καλώδιο μέτρησης στην υποδοχή COM ⑪ του BENNING MM 6-1/ MM 6-2.
• Για τη μέτρηση της συχνότητας στην περιοχή της τάσης, φέρτε σε επαφή τον κόκκινο αγωγό μέτρησης ασφαλείας με την υποδοχή ⑩ στο BENNING MM 6-1/ MM 6-2 και κάντε μεταγωγή στη μέτρηση συχνότητας (Hz) μέσω του πλήκτρου (μπλε) ④.
• Για τη μέτρηση της συχνότητας στην περιοχή της έντασης, φέρτε σε επαφή τον κόκκινο αγωγό μέτρησης ασφαλείας με την υποδοχή ⑫ στο BENNING MM 6-2 και κάντε μεταγωγή στη μέτρηση συχνότητας (Hz) μέσω του πλήκτρου (μπλε) ④.
• Θυμηθείτε την ελάχιστη ευαισθησία για μετρήσεις συχνότητας χρησιμοποιώντας το BENNING MM 6-1/ MM 6-2
• Φέρτε σε επαφή τους ακροδέκτες των καλωδίων μέτρησης με τα σημεία μέτρησης. Διαβάστε την τιμή της μέτρησης που απεικονίζεται στην ψηφιακή οθόνη ① του BENNING MM 6-1/ MM 6-2.

Βλέπε σχήμα 10: Μέτρηση συχνότητας

8.8 Μέτρηση θερμοκρασίας (BENNING MM 6-1)

• Με τον περιστρεφόμενο διακόπτη ⑨ επιλέξτε την επιθυμητή λειτουργία ( ) στο BENNING MM 6-1.
• Με το πλήκτρο (μπλε) ④ διεξάγετε την εναλλαγή σε °F ή °C.
• Фéρτε σε επαφή τον αισθητήρα θερμοκρασίας (τύπος Κ) με την υποδοχή και την υποδοχή ⑩ με σωστή πολικότητα.
• Τοποθετήστε το σημείο επαφής (στο τέλος του αισθητήρα) στο σημείο που θα μετρηθεί. Διαβάστε την τιμή της μέτρησης που απεικονίζεται στην ψηφιακή οθόνη① του BENNING MM 6-1.

Βλέπε σχήμα 11: Μέτρηση θερμοκρασίας

8.9 Ένδειξη τάσης

Η λειτουργία δείκτη τάσης δεν εξυπηρετεί στον καθορισμό της θέσης εκτός κυκλώματος. Ακόμα και χωρίς ακουστική ή οπτική ένδειξη σήματος, μπορεί να υπάρχει επικίνδυνη τάση επαφής. Ηλεκτρικός κίνδυνος!

• Με τον περιστρεφόμενο διακόπτη ⑨ επιλέξτε την επιθυμητή λειτουργία (VoltSense) στο BENNING MM 6-1/ MM 6-2.
• Με το πλήκτρο (μπλε) ④ εκτελέστε τη μεταγωγή στη βαθμίδα Hi (υψηλή ευαισθησία) ή Lo (χαμηλή ευαισθησία).
• Η λειτουργία ένδειξης τάσης δεν χρειάζεται αγωγούς μέτρησης (ανέπαφη καταγραφή εναλλασσόμενου πεδίου). Στην κεφαλή του BENNING MM 6-1/ MM 6-2 υπάρχει ο αισθητήρας καταγραφής. Όταν εντοπίζεται τάση φάσης, ακούγεται ένα ηχητικό σήμα και ανάβει η κόκκινη LED ⑭ στην κεφαλή της συσκευής. Ένδειξη εμφανίζεται μόνο σε γειωμένα δίκτυα εναλλασσόμενου ρεύματος!

Πρακτική συμβουλήτ:

Κοψίματα (χαλασμένα καλώδια) σε καλώδια που βρίσκονται σκόρτια όπως σε κουλούρες, καλώδια φωτισμού κ.λ.π. μπορούν να ανιχνευθούν από ανιχνευ θούν από το σημείο παροχής έως το σημείο που υπάρχει το σφάλμα.

Λειτουργική κλίμακα: ≥ 230 V

Δείτε εικόνα 12: Ένδειξη τάσης με βομβητή

8.9.1 Δοκιμή φάσης

• Με τον περιστρεφόμενο διακόπτη ⑨ επιλέξτε την επιθυμητή λειτουργία (VoltSense) στο BENNING MM 6-1/ MM 6-2.
• Με το πλήκτρο (μπλε) ④ εκτελέστε τη μεταγωγή στη βαθμίδα Hi (υψηλή ευαισθησία) ή Lo (χαμηλή ευαισθησία).
• Συνδέστε το κόκκινο καλώδιο μέτρησης στην υποδοχή ⑩ για V στο BENNING MM 6-1/ MM 6-2.
• Φέρτε το καλώδιο μέτρησης σε επαφή με το σημείο μέτρησης του μετρού-

μενου συστήματος.

- Όταν ακούγεται ένα ηχητικό σήμα και ανάβει η κόκκινη λυχνία LED 14, σε αυτό το σημείο μέτρησης (τμήμα εγκατάστασης) υφίσταται η φάση μιας γειωμένης εναλλασσόμενης τάσης.

9. Συντήρηση

Πριν ανοίξετε το BENNING MM 6-1/ MM 6-2, βεβαιωθείτε ότι δεν είναι υπό τάση! Κίνδυνος ηλεκτροπληξίας!

Οποιαδήποτε εργασία γίνει στο BENNING MM 6-1/ MM 6-2, όταν αυτό είναι υπό τάση, πρέπει να γίνει από έμπειρους ηλεκτρολόγους. Πρέπει να παρθούν ειδικά μέτρα προκειμένου να αποφευχθούν ατυχήματα.

Πριν ανοίξετε το BENNING MM 6-1/ MM 6-2, απομακρύνετε το από όλες τις υπό τάσεις πηγές ως ακολούθως :

• Πρώτα απομακρύνετε και τα δυο καλώδια μέτρησης από τα σημεία μέτρη σης.
• Απομακρύνετε και τα 2 καλώδια μέτρησης από το BENNING MM 6-1/ MM 6-2.
• Στρέψτε τον περιστρεφόμενο διακόπτη ⑨ στο 'OFF'.

9.1 Ασφαλίστε την συσκευή σας

Κάτω από ορισμένες συνθήκες κανείς δεν μπορεί να εγγυηθεί την ασφάλεια του BENNING MM 6-1/ MM 6-2. Αυτό μπορεί να συμβεί στις περιπτώσεις που :

• υπάρχουν φανερά σημάδια καταστροφής της συσκευής,
• συμβαίνουν λάθη κατά τις συνδέσεις για τις μετρήσεις,
• η συσκευή έχει φυλαχτεί για μεγάλο χρονικό διάστημα σε ακατάλληλο περιβάλλον.
• Η συσκευή έχει υποστεί κακομεταχείριση κατά την μεταφορά.

Σε αυτές τις περιπτώσεις το BENNING MM 6-1/ MM 6-2 πρέπει να κλείσει, να απομα κρυνθεί από τα σημεία μέτρησης και να μην ξαναχρησιμοποιηθεί.

9.2 Καθάρισμα

Καθαρίστε εξωτερικά τη συσκευή, με ένα καθαρό στεγνό πανί (εξαίρεση: κάθε είδους ειδικού ρούχου καθαρίσματος). Ποτέ να μην χρησιμοποιείτε διαλυτικά ή λειαντικά για να καθαρίσετε την μονάδα ελέγχου. Βεβαιωθείτε ότι τα διάφορα τμήματα της μπαταρίας και οι επαφές της δεν έχουν διαρροή ηλεκτρολύτη. Εάν οποιοσδήποτε ηλεκτρολύτης ή άσπρα σημάδια είναι δίπλα στην μπαταρία ή ακουμπάει σε κάποιο μέρος της μπαταρίας, απομακρύνετέ τα με ένα στεγνό πανί.

9.3 Αντικατάσταση μπαταρίας

Πριν ανοίξετε το BENNING MM 6-1/ MM 6-2, σιγουρευτείτε ότι δεν είναι υπό τάση! Κίνδυνος ηλεκτροπληξίας!

To BENNING MM 6-1/ MM 6-2 τροφοδοτείται από μια 9 V μπαταρία (IEC 6 LR 61). Απαιτείται αντικατάσταση της μπαταρίας (βλ. εικόνα 13) όταν σβήσουν όλα τα τμήματα του συμβόλου μπαταρίας ③ και αναβοσβήνει το σύμβολο της μπαταρίας.

Για να αντικαταστήσετε την μπαταρίες α ακολουθήστε τα παρακάτω βήματα:

• Πρώτα απομακρύνετε και τα δυο καλώδια μέτρησης από το υπό μέτρηση κύκλωμα.
• Αφαιρέστε και τα 2 καλώδια μέτρησης από το BENNING MM 6-1/ MM 6-2.
• Στρέψτε τον περιστρεφόμενο διακόπτη ⑨ στο 'OFF'.
• Μετακινήστε το προστατευτικό κάλυμμα ^13 από το BENNING MM 6-1/ MM 6-2
• Τοποθετήστε το BENNING MM 6-1/ MM 6-2 μπρούμυτα και χαλαρώστε τις βίδες που συγκρατούν το κάλυμμα της μπαταρίας.

- Σηκώστε το καπάκι της μπαταρίας από το κάτω μέρος.

- Βγάλτε την αποφορτισμένη μπαταρία από τη θέση της και αφαιρέστε προσεκτικά τους ακροδέκτες της μπαταρίας.

- Συνδέστε την καινούρια μπαταρία με τους ακροδέκτες και τοποθετήστε τους κατά τέτοιο τρόπο, ώστε να μην πιέζονται στην εσοχή. Στην συνέχεια τοποθετήστε την μπαταρία σωστά στην θέση της.

- Κλείστε το κάλυμμα της μπαταρίας στο κάτω μέρος της συσκευής και βιδώστε τις βίδες.

- Ξανά τοποθετήστε το BENNING MM 6-1/ MM 6-2 στο προστατευτικό του κάλυμμα ^13 .

Βλέπε σχήμα 13: Αντικατάσταση μπαταρίας

Θυμηθείτε το περιβάλλον !Μην πετάτε τις χρησιμοποιημένες μπαταρίες στα σκουπίδια. Καταστρέψτε τις σε ειδικούς χώρους ή σαν τοξικά απόβλητα. Οι τοπικές αρχές θα σας ενημερώσουν περαιτέρω.

9.4 Αντικατάσταση ασφάλειας (BENNING MM 6-2)

Πριν ανοίξετε το BENNING MM 6-2, σιγουρευτείτε ότι δεν είναι υπό τάση ! Κίνδυνος ηλεκτροπληξίας!

To BENNING MM 6-2 προστατεύεται από περιπτώσεις υπερφόρτισης χάρις ένα ενσωματωμένων ασφαλειών τήξης 11 Α (γρήγορης τήξης) (βλέπε σχήμα 14). Για να αντικαταστήσετε τις ασφάλεια, ακολουθείστε τα παρακάτω βήματα:

• Αποσυνδέστε τα καλώδια μέτρησης από το υπό μέτρηση κύκλωμα.
• Αποσυνδέστε τα 2 καλώδια μέτρησης από το BENNING MM 6-2.
• Στρέψτε τον περιστρεφόμενο διακόπτη ⑨ στο 'OFF'.
• Μετακινήστε το προστατευτικό κάλυμμα ⑬ από το BENNING MM 6-2.
• Τοποθετήστε το BENNING MM 6-2 στη μπροστινή πλευρά και ξεβιδώστε τις τέσσερις εξωτερικές βίδες (μαύρες) από το κάτω μέρος (πυθμένας περιβλήματος).

Μην ξεβιδώσετε καμία από τις βίδες που συγκρατούν το τυπωμένο κύκλωμα του BENNING MM 6-2

• Σηκώστε τη βάση του καλύμματος στο κάτω μέρος και μετακινήστε το από την κορυφή στο μπροστινό τμήμα.
• Μετακινήστε την μια άκρη της ελαττωματικής ασφάλειας από τη θέση της.
• Μετακινήστε τελείως την ασφάλεια από τη θέση της.
• Αντικαταστήστε την ελαττωματική ασφάλεια με μια καινούρια ίδιων διαστάσεων, ίδιας ισχύς και ίδιας ευαισθησίας.
• Σπρώξτε την καινούρια ασφάλεια στην θέση της.
• Κλείστε τη βάση του καλύμματος στο μπροστινό τμήμα και ξανά βιδώστε τις τέσσερις βίδες.
• Κλείστε το κάλυμμα της μπαταρίας στο κάτω μέρος της συσκευής και βιδώστε.
• Ξανά τοποθετήστε το BENNING MM 6-2 στο προστατευτικό του κάλυμμα 13.

Βλέπε σχήμα 14: αντικατάσταση μπαταρίας

9.5 Ρύθμιση – Βαθμονόμηση (Calibration)

Η Benning εγγυάται την τήρηση των τεχνικών προδιαγραφών και την ακρίβεια των πληροφοριών που αναφέρονται στο εγχειρίδιο χρήσης για το πρώτο έτος μετά την ημερομηνία παράδοσης.

Για να πετύχετε τον επιθυμητό βαθμό ακρίβειας στις μετρήσεις που διαβάζετε, πρέπει να βαθμονομείτε (calibration) την συσκευή σας τακτικά. Σας προτείνου με να το κάνετε αυτό στην συσκευή σας μια φορά το χρόνο.

9.6 Ανταλακτικά

Ασφάλεια F 11 A, 1000 V, 30 kA, Δ = 10 mm, M = 38 mm, (κωδικός 10218772)

10. Πως να χρησιμοποιήσετε το προστατευτικό κάλυμμα της συσκευής σας

• Τα καλώδια μέτρησης μπορούν να αποθηκευτούν τυλίγοντας τα γύρω από το προστατευτικό κάλυμμα 13 και κρατώντας τα πάνω στο προστατευτικό κάλυμμα 13 έτσι ώστε να είναι επαρκώς προστατευμένα (βλέπε σχήμα 15).
• Μπορείτε να κρατήσετε το ένα καλώδιο μέτρησης πάνω στο προστατευτικό κάλυμμα ⑬ έτσι όπως έχουν τα άκρα μέτρησης σχεδιαστεί. Αυτό επιτρέπει να έρθει το άκρο μέτρησης και το BENNING MM 6-1/ MM 6-2 μαζί στο σημείο μέτρησης.

- Το στήριγμα στο πίσω μέρος του προστατευτικού καλύμματος ⑬ του BENNING MM 6-1/ MM 6-2 μπορεί να χρησιμοποιηθεί για να υποστηρίξει το BENNING MM 6-1/ MM 6-2 σε μια διαγώνια θέση (για να γίνεται το διάβασμα πιο αποτελεσματικό) (βλέπε σχήμα 16).

- Το πλαίσιο προστασίας από καουτσούκ ⑬ διαθέτει ένα μαγνήτη που μπορεί να χρησιμοποιείται για την ανάρτηση της συσκευής.

Βλέπε σχήμα 15: Τυλίξτε τα καλώδια μέτρησης

Βλέπε σχήμα 16: Κρατώντας όρθιο το BENNING MM 6-1/ MM 6-2

11. Τεχνικά χαρακτηριστικά των εξαρτημάτων μέτρησης

• Прóтупо: EN 61010-031,
• Μέγιστη κατηγορία τάσης σε σχέση με την γη ( ⇌ ) και κατηγορία μέτρησης: Με προσαρμοζόμενο κάλυμμα: 1000 V CAT III, 600 V CAT IV, Δίχως προσαρμοζόμενο κάλυμμα: 1000 V CAT II,
• Μέγιστη κατηγορία ρεύματος: 10 Α,
• Τάξη προστασίας II (回), συνεχής διπλή ή ενισχυμένη μόνωση,
• Τάση μόλυνσης: 2,
• Μήκος: 1.4 m, AWG 18,
• Συνθήκες περιβάλλοντος:
  Μέγιστη βαρομετρική διαφορά για μετρήσεις: 2000 m,

Θερμοκρασία: 0 °C έως + 50 °C, υγρασία από 50 % έως 80 %

• Χρησιμοποιήστε μόνο τα καλώδια μέτρησης εάν είναι σε άψογη κατάσταση και σύμφωνα με το εγχειρίδιο χρήσεως.
• Απομακρύνεται τα καλώδια εάν η μόνωση είναι καταστραμμένη ή υπάρχει κάποιο κόψιμο στον ακροδέκτη.
• Μην αγγίξετε τις γυμνές άκρες των καλωδίων μέτρησης. Πιάστε μόνο την περιοχή που είναι προστατευμένη για τα χέρια!
• Εισάγετε τα γωνιακά άκρα των καλωδίων στο όργανο μέτρησης.

12. Προστασία περιβάλλοντος

Στο τέλος της διάρκειας ζωής του οργάνου, μην το πετάτε οπουδήποτε, αλλά στους ειδικούς χώρους που παρέχονται από την πολιτεία.

Istruzioni d'uso BENNING MM 6-1/ MM 6-2
