KULLANIM KILAVUZU MM 61 BENNING

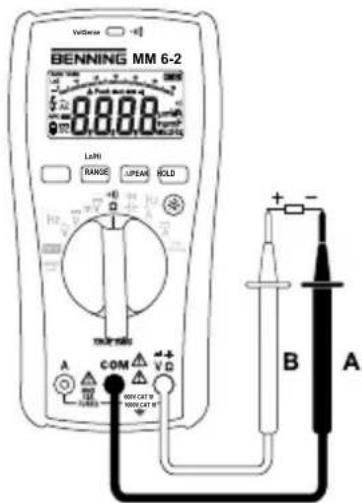

Resim 2: Doğru Gerilim Ölçümü

BENNING MM 6-2 8.8.88 LOA RANGE L/PEAR HOLD Mn TURUM A COM V D B A

Resim 3: Alternatif Gerilim Ölçümü

BENNING MM 6-2 88.88 Left RANGE UPPEAR HOLD TRUE MAX A COM VQ B A

BENNING MM 6-2

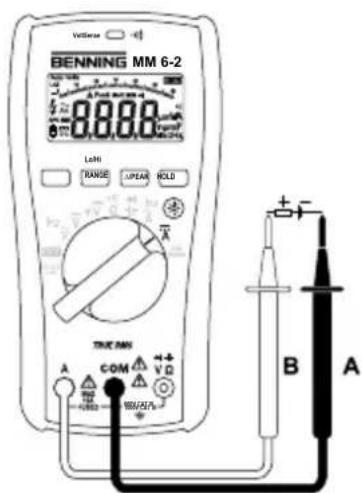

Resim 4: Doğru Akım Ölçümü

BENNING MM 6-2 8888 Left RANGE LVEAR HOLD TRUE AMI A COM VQ B A

BENNING MM 6-2

Resim 5: Alternatif Akım Ölçümü

BENNING MM 6-2 LAM RANGE APLEAK HOLD A COM U85/5V B A

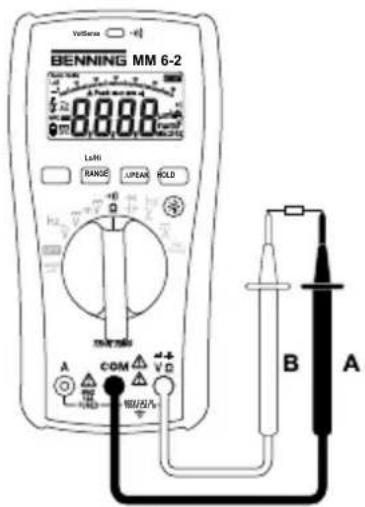

Resim 6: Direnç Ölçümü

BENNING MM 6-2 8.8.88 LOK RANGE A/PEAR HOLD TIRE RANK A COM V D B A

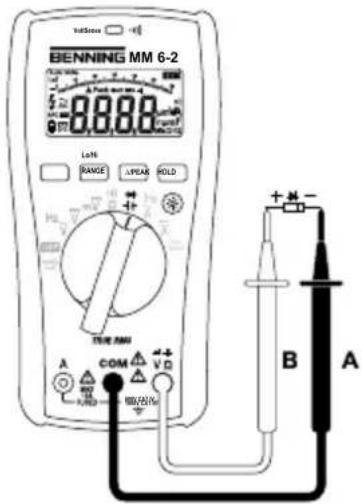

Resim 7: Diyot Kontrolü

BENNING MM 6-2 LTI RANGE APPEAR HOLD COM V A B A

Resim 8: Sesli Uyarıcı ile Süreklilik kontrolü

BENNING MM 6-2 8.8.88 LEA RANGE SPEAR HOLD TRUE AM A COM V D B A

Resim 9: Kapasite Ölçümü

BENNING MM 6-2 Loh RANGE A/PEAK HOLD Hz A COM VDD B A

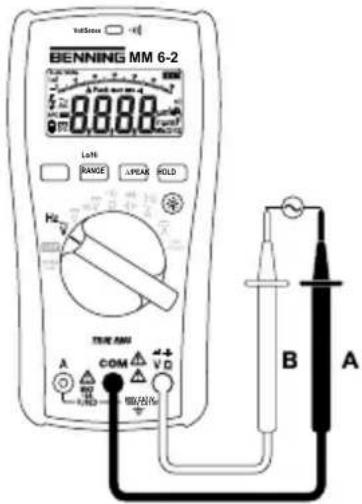

Bild 10: Frequenzmessung
Fig. 10: Frequency measurement
Fig. 10: Mesure de fréquence
Fig. 10: Medición de frecuencia
Obr. 10: Měření kmitočtu
σχήμα 10: Μέτρηση συχνότητας
ill. 10: Misura di frequenza
Fig. 10: Frequentiemeting
Rys.10: Pomiar częstotliwości
Рис. 10. Измерение частоты

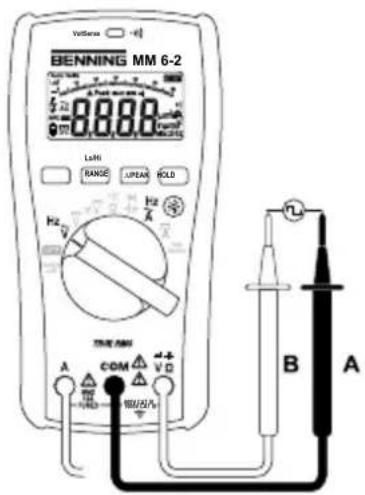

Resim 10: Frekans Ölçümü

BENNING MM 6-1 88.88 Lah/°C /°F RANGE PEAK HOLD TUE AMI COM WALWAL

BENNING MM 6-1

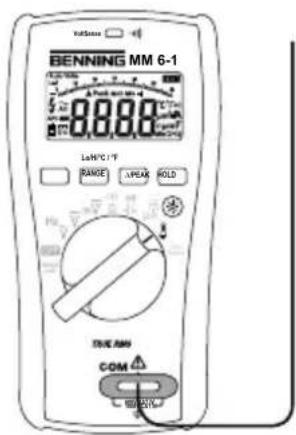

Resim 11: Isı Ölçümü

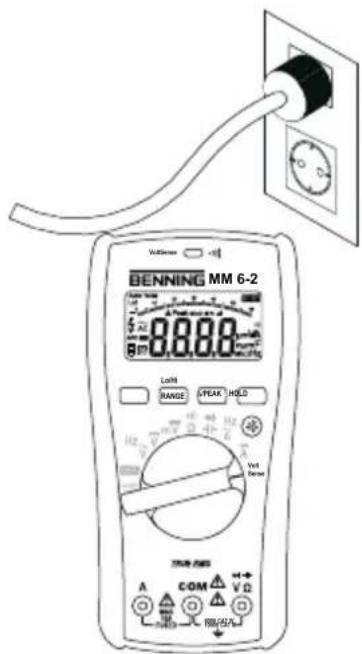

BENNING MM 6-2 8.8.8.8 Loin RANGE PEAK HOLD Volt Sense COM RB/47L

Bild 12: Spannungsindikator mit Summer
Fig. 12: Voltage indicator with buzzer
Fig. 12: Indicateur de tension avec ronfleur
Fig 12: indicador de tensión con vibrador
Obr. 12: Indikátor napětí s bzučákem
εικόνα 12: Ένδειξη τάσης με βομβητή
ill. 12: Indicatore di tensione con cicalino
Fig. 12: Spanningsindicator met zoemer
Rys. 12: Wskaźnik napięcia z sygnalizacja dźwiękową
рис. 12: Индикатор напряжения с зуммером
Resim 12: Akustik gerilim indikatörü

Resim 14: Sigorta Değişimi

Res.15: Emniyet Ölçüm Tesisatının Sarılması

Res.16: BENNING MM 6-1/ MM 6-2'nin kurulumu

Bedienungsanleitung BENNING MM 6-1/ MM 6-2

Digital-Multimeter zur

• Doğru Gerilim Ölçümü
• Alternatif Gerilim Ölçümü
• Doğru Akım Ölçümü
• Alternatif Akım Ölçümü
• Direnç Ölçümü
• Diyot Kontrolü
• Süreklilik Kontrolü
• Kapasite Ölçümü
• Frekans Ölçümü
• Isı Ölçümü (BENNING MM 6-1)
  için Dijital Multimetre

İçindekiler

1. Kullanıcı Uyarıları
2. Güvenlik Uyarıları
3. Teslimat Kapsamı
4. Cihaz Tanımı
5. Genel Bilgiler
6. Çevre Koşulları
7. Elektrik Bilgileri
8. BENNING MM 6-1/ MM 6-2 ile ölçüm
9. Bakım
10. Lastik Koruyucu Çerçevenin Kullanımı
11. Ölçüm Teçhizatinin Teknik Verileri
12. Çevre Koruma

1. Kullanıcı Uyarıları

Bu kullanma talimatı

• elektronik alanında uzmanlar ve
• elektroteknik alanında eğitim görmüş kişilere yöneliktir.

BENNING MM 6-1/ MM 6-2 kuru çevrede ölçüm için öngörülmüştür. 1000 V DC/AC 'den daha yüksek bir nominal gerilime sahip olan akım devrelerinde kullanıl-mamalıdır (Daha fazla bilgi için bakınız Bölüm 6 "Çevre koşulları").

Kullanma Talimatında ve BENNING MM 6-1/ MM 6-2 'de aşağıdaki semboller kullanılır:

Dikkat! Miknatislar, kalp pillerinin ve implante edilmiş defibrilatörlerin çalışmasını etkileyebilir. Bu tür cihazlar taşıyorsanız miknatısa yeterli mesafede durun.

Bu sembol elektrik tehlikesini belirtir! İnsanlara yönelik tehlikelerden korumak amacı ile uyarıların önünde bulunur.

Belgelere dikkat ediniz! Bu sembol tehlikelerin önlenebilmesi için kullanma talimatındaki uyarıların dikkate alınmasını belirtir.

BENNING MM 6-1/ MM 6-2 üzerindeki bu sembol, BENNING MM 6-1/ MM 6-2 cihazlarının koruyucu izolasyona sahip olduğunu belirtir (koruma sınıfı II).

BENNING MM 6-2 üzerindeki bu sembol, entegre edilmiş olan sigortaları belirtir.

BENNING MM 6-1/ MM 6-2 üzerindeki bu sembol, anlamına gelir BENNING MM 6-1/ MM 6-2 AB direktiflerine uygun.

Bu sembol, boşalmış batarya göstergesinde belirir.

Bu sembol “süreklilik kontrolü” alanını tanımlar. Akustik uyarıcı sesli sonuç bildirimine yarar.

Bu sembol "diyot kontrolünü" tanımlar.

Bu sembol "Kapasite ölçümü" alanını tanımlar.

(DC) Doğru Gerilim veya Akım

(AC) Alternatif Gerilim veya Akım

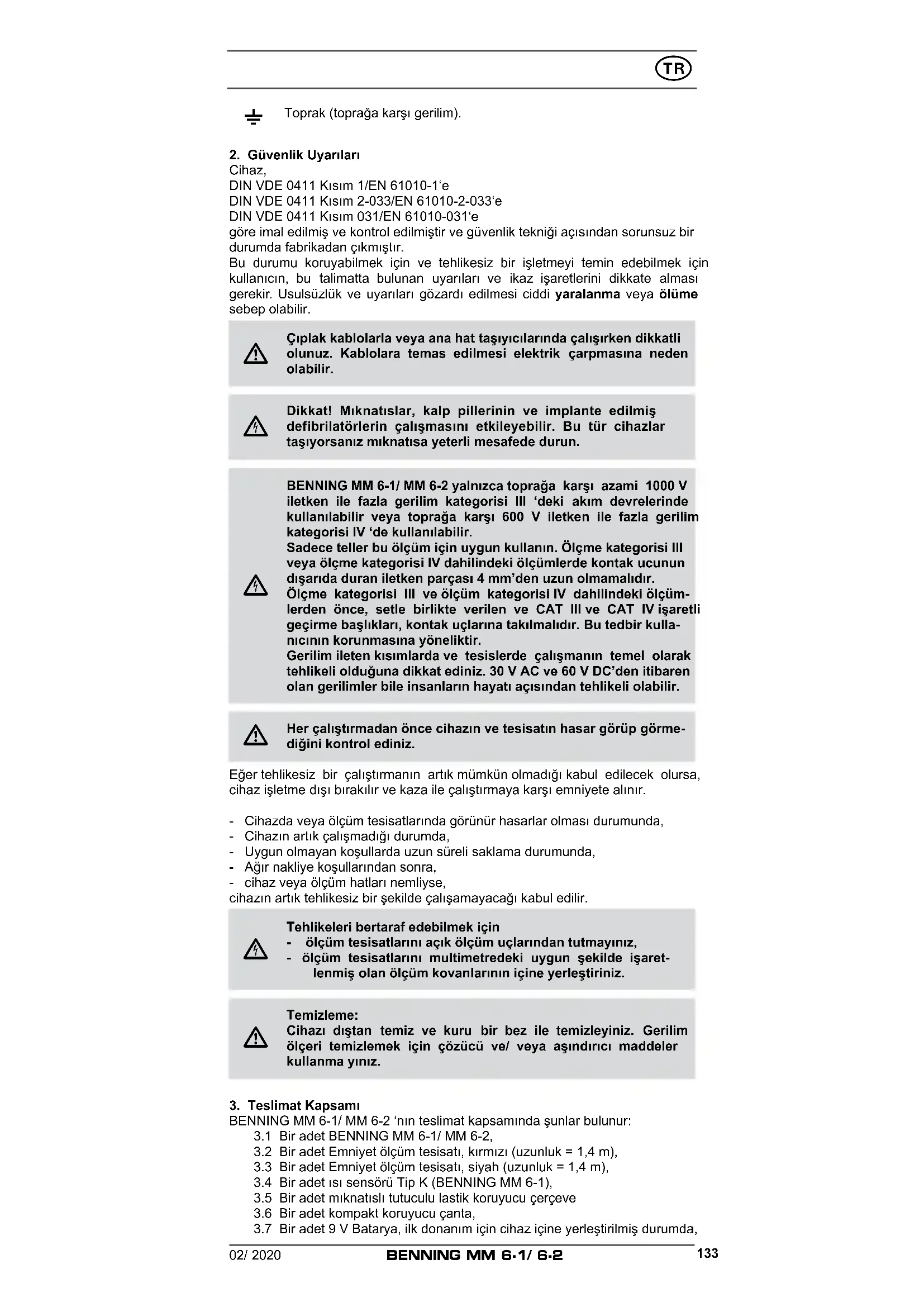

Toprak (toprağa karşı gerilim).

2. Güvenlik Uyarıları

Cihaz,

DIN VDE 0411 Kısım 1/EN 61010-1'e

DIN VDE 0411 Kısım 2-033/EN 61010-2-033'e

DIN VDE 0411 Kısım 031/EN 61010-031'e

göre imal edilmiş ve kontrol edilmiştir ve güvenlik tekniği açısından sorunsuz bir durumda fabrikadan çıkmıştır.

Bu durumu koruyabilmek için ve tehlikesiz bir işletmeyi temin edebilmek için kullanıcıın, bu talimatta bulunan uyarıları ve ikaz işaretlerini dikkate alması gerekir. Usulsüzlük ve uyarıları gözardı edilmesi ciddi yaralanma veya ölüme sebep olabilir.

Çıplak kablolarla veya ana hat taşıyıcılarında çalışırken dikkatli olunuz. Kablolara temas edilmesi elektrik çarpmasına neden olabilir.

Dikkat! Miknatislar, kalp pillerinin ve implante edilmiş defibrilatörlerin çalışmasını etkileyebilir. Bu tür cihazlar taşıyorsanız mıknatısa yeterli mesafede durun.

BENNING MM 6-1/ MM 6-2 yalnızca toprağa karşı azami 1000 V iletken ile fazla gerilim kategorisi III 'deki akım devrelerinde kullanılabilir veya toprağa karşı 600 V iletken ile fazla gerilim kategorisi IV 'de kullanılabilir.

Sadece teller bu ölçüm için uygun kullanın. Ölçme kategorisi III veya ölçme kategorisi IV dahilindeki ölçümlerde kontak ucunun dışarıda duran iletken parçası 4 mm'den uzun olmamalıdır.

Ölçme kategorisi III ve ölçüm kategorisi IV dahilindeki ölçümlerden önce, setle birlikte verilen ve CAT III ve CAT IV işaretli geçirme başlıkları, kontak uçlarına takılmalıdır. Bu tedbir kullanıcıının korunmasına yöneliktir.

Gerilim ileten kısımlarda ve tesislerde çalışmanın temel olarak tehlikeli olduğuna dikkat ediniz. 30 V AC ve 60 V DC'den itibaren olan gerilimler bile insanların hayatı açısından tehlikeli olabilir.

Her çalıştırmadan önce cihazın ve tesisatın hasar görüp görmediğini kontrol ediniz.

Eğer tehlikesiz bir çalıştırmanın artık mümkün olmadığı kabul edilecek olursa, cihaz işletme dışı bırakılır ve kaza ile çalıştırmaya karşı emniyete alınır.

- Cihazda veya ölçüm tesisatlarında görünür hasarlar olması durumunda,

- Cihazın artık çalışmadığı durumda,

- Uygun olmayan koşullarda uzun süreli saklama durumunda,

- Ağır nakliye koşullarından sonra,

- cihaz veya ölçüm hatları nemliyse,

cihazın artık tehlikesiz bir şekilde çalışamayacağı kabul edilir.

Tehlikeleri bertaraf edebilmek için

- ölçüm tesisatlarını açık ölçüm uçlarından tutmayınız,

- ölçüm tesisatlarını multimetredeki uygun şekilde işaretlenmiş olan ölçüm kovanlarının içine yerleştiriniz.

Temizleme:

Cihazı dıştan temiz ve kuru bir bez ile temizleyiniz. Gerilim ölçeri temizlemek için çözücü ve/ veya aşındırıcı maddeler kullanma yınız.

3. Teslimat Kapsamı

BENNING MM 6-1/ MM 6-2 'nın teslimat kapsamında şunlar bulunur:

3.1 Bir adet BENNING MM 6-1/ MM 6-2,
3.2 Bir adet Emniyet ölçüm tesisatı, kırmızı (uzunluk = 1,4 m),
3.3 Bir adet Emniyet ölçüm tesisatı, siyah (uzunluk = 1,4 m),
3.4 Bir adet ısı sensörü Tip K (BENNING MM 6-1),
3.5 Bir adet miknatısı tutuculu lastik koruyucu çerçeve
3.6 Bir adet kompakt koruyucu çanta,
3.7 Bir adet 9 V Batarya, ilk donanım için cihaz içine yerleştirilmiş durumda,

3.8 Bir adet sigorta, ilk donanım için cihaz içine yerleştirilmiş durumda (BENNING MM 6-2),
3.9 Bir adet Kullanma Talimatı

Opsiyonel techizat hakkında not:

- Isı algılayıcısı (K tip) V4A borudan

Kullanım: Yumuşak plastik maddeler, sıvılar, gaz ve hava için içine batırma Algılayıcısı.

Ölçüm alanı: - 196 °C ile + 800 °C arasında.

Ölçüler: Uzunluk = 210 mm, Boru uzunluğu = 120 mm, Boru çapı = 3 mm, V4A (parça no 044121)

Aşınan parçalar için uyarı:

- BENNING MM 6-2, aşırı yük koruması için sigortaları içerir.

Bir adet sigorta, nominal akım 11 A çevik (1000 V), 30 kA, çap = 10 mm, uzunluk = 38 mm (parça no 10218772).

- BENNING MM 6-2, bir adet entegre 9 V batarya (IEC 6 LR 61) tarafından beslenir.

- Yukarıda belirtilmiş olan emniyet ölçüm tesisatları (kontrol edilmiş techizat), CAT III 1000 V/ CAT IV 600 V 'a uygundur ve 10 A akım için izin verilmiştir.

4. Cihaz Tanımı

Bakınız Resim 1: Cihaz ön yüzü.

Resim 1'de belirtilmiş olan gösterge ve kumanda elemanları aşağıdaki şekilde tanımlanır:

Dijital gösterge, ölçüm değeri için, bargrafik gösterge için, alan aşımı gös- tergesi için.
② Polarite (kutup) göstergesi.
③ Batarya göstergesi,
④ İşlev tuşu (mavi),
⑤ RANGE tuşu, otomatik / manuel (elle) ölçüm alanına dönüştürme,
6 Δ/PEAK tuşu, bağlı değer fonksiyonu veya azami değer kaydı
⑦ Smart HOLD tuşu,
⑧ Tuş, (sari), ekran (gösterge) aydınlatması,
⑨ Çevirmeli şalter, ölçüm fonksiyonunun seçimi için,
10 Kovan (pozitif¹), V, Ω, -Hz, μA, (+) (BENNING MM 6-1) için veya V, Ω, -Hz, Hz (BENNING MM 6-2)
⑪ COM Kovanı, akım ölçümü, gerilim ölçümü, direnç ölçümü, frekans ölçümü, ısı ölçümü, kapasite ölçümü, süreklilik ve diyot kontrolü için ortak kovan.
⑫ Kovan (pozitif), 10 A alanı için, 10 A'e kadar olan akımlar için.
13 Lastik koruyucu çerçeve.
14 LED (kırmızı) gerilim göstergesi için ve süreklilik kontrolü Doğru akım ve gerilim için otomatik polarite (kutup) göstergesi bununla ilgilidir.

5. Genel Bilgiler

5.1 Multimetre ile ilgili genel bilgiler

5.1.1 Dijital gösterge ①, 15 mm yazı yüksekliğine sahip olan ondalık noktalı, ④ haneli sıvı kristal göstergedir. En büyük gösterge değeri 6000'dir.
5.1.2 Bargrafik gösterge 60 segmentten oluşur.
5.1.3 Kutup göstergesi ② otomatik olarak çalışır. Kovan tanımlamasına karşı yalnızca bir kutup “-” ile gösterilir.
5.1.4 Alan aşımı “OL” ile veya “-OL” ile ve kısmen de akustik uyarı ile gösterilir.

Dikkat, aşırı yükte gösterge ve ikaz olmaz.

5.1.5 Döner şalter ⑨, ölçüm fonksiyonunu seçmek için kullanılır.
5.1.6 “RANGE” (ARALIK) aralık tuşu ⑤ aynı anda hem manuel ölçüm alanlarının sıralanmasına hem de ekranda “AUTO” nun kısılmasına hizmet ediyor. Tuşun basılı tutulmasıyla (2 saniye) otomatik aralık seçimi seçilir (“AUTO” göstergesi).
5.1.7 Δ/PEAK tuşu ⑥ (bağıl değer fonksiyonu), güncel gösterge değerini kaydeder ve kayıtlı olan ölçüm değeri ile sonraki ölçüm değerleri arasındaki farkı (ofset) ekranda görüntüler. Δ/PEAK tuşu ⑥ 2 saniye süreyle basılı tutulduğunda cihaz PEAK (PİK) işlevine geçer (pik değer kaydı). PEAK işlevi, mV/ V AC ve mA/ A AC işlevinde pozitif ve negatif pik değeri/ tepeden tepeye amplitüdü (> 1 ms) belirleyip kaydeder. Tuşa basarak Pmax, Pmin ve güncel ölçüm değeri (Pmax, Pmin) açılabilir. Tuşa daha uzun basarak (2 saniye) normal modu geri gidilir.
5.1.8 “Smart HOLD” Ölçüm değerini hafızaya alma. “Smart HOLD “ tuşuna basılarak ölçüm değeri hafızaya alınır. Ekranda aynı zamanda “HOLD” sembolü gösterilir ①. Ölçüm değerinin kayıtlı değerin 50 sayıdan üzerine çıkması durumunda ölçüm değeri değişikliği ekranın yanıp sönmesi ve bir sinyal sesi ile gösterilir. (AC ve DC gerilim/akım arasındaki ölçüm değeri değişiklikleri tanınmaz). Tuşa yeniden basılarak ölçüm moduna

geri gelinir.

5.1.9 Tuş (sari) ⑧, ekranın aydınlatmasını açar. Aydınlatma 2 dakika sonra otomatik olarak veya tuşa tekrar basarak kapatılır.

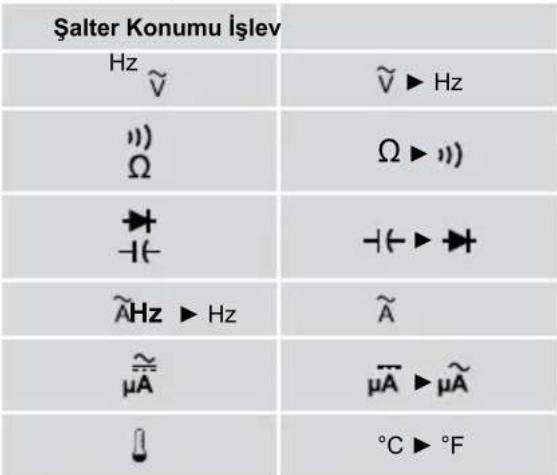

5.1.10 İşlev tuşu (mavi) ④ döner şalter konumunun ikinci işlevini seçer.

5.1.11 BENNING MM 6-1/ MM 6-2'nin ölçüm oranı, nominal olarak dijital gösterge için saniyede 2 ölçümdür.

5.1.12 BENNING MM 6-1/ MM 6-2, çevirmeli şalter ⑨ ile kapatılır veya açılabilir. Kapatma konumu "OFF" dur.

5.1.13 BENNING MM 6-1/ MM 6-2, yaklaşık 20 dakika sonra kendiliğinden kapanır (APO, Auto - Power - Off/ otomatik olarak kendililiğinden kapanma). Bir tuşa basıldığında tekrar devreye girer. Otomatik kapama, işlev tuşunu (mavi) ④ çalıştırarak ve aynı zamanda BENNING MM 6-1/ MM 6-2'yi "OFF" şalter konumundan açarak devre dışı bıra kılır.

5.1.14 Dijital göstergenin segmentleri, "Smart HOLD" tuşunu ⑦ çalıştırarak ve aynı zamanda BENNING MM 6-1/ MM 6-2'yi "OFF" şalter konumundan açık konuma getirilerek kontrol edilir.

5.1.15 Ölçüm değerinin ısı katsayısı: 0,1 x (belirtilmiş olan ölçüm kesinliği)/ °C < 18 °C veya > 28 °C, 23 °C'lik referans ısısına bağlı olarak.

5.1.16 BENNING MM 6-1/ MM 6-2 bir adet 9 V batarya tarafından beslenir (IEC 6 LR61).

5.1.17 Pil göstergesi ③ sürekli olarak kalan pil kapasitesini azami 3 segment üzerinden gösterir.

Pil sembolünde tüm segmentler kaybolduğunda ve pil sembolü yanıp-söndüğünde, insanlar için hatalı ölçüm sonucunda oluşabilecek tehlikeleri önlemek için hemen pilleri yenileriyle değiştiriniz.

5.1.18 Bir bataryanın ömrü yaklaşık olarak 200 saattir (alkali batarya).

5.1.19 Cihazın ölçüleri

(uzunluk x genişlik x yükseklik) = 156 x 74 x 43 mm lastik koruyucu çerçeve olmadan.

(uzunluk x genişlik x yükseklik) = 163 x 82 x 50 mm lastik koruyucu çerçeve ile birlikte

Cihaz ağırlığı:

290 gr lastik koruyucu çerçeve olmadan

410 gr lastik koruyucu çerçeveli

5.1.20 Birlikte verilmiş olan emniyet ölçüm tesisatlarının BENNING MM 6-1/ MM 6-2'nin nominal gerilimi ve nominal akımı için uygun olduğu açıkça belirtilmiştir.

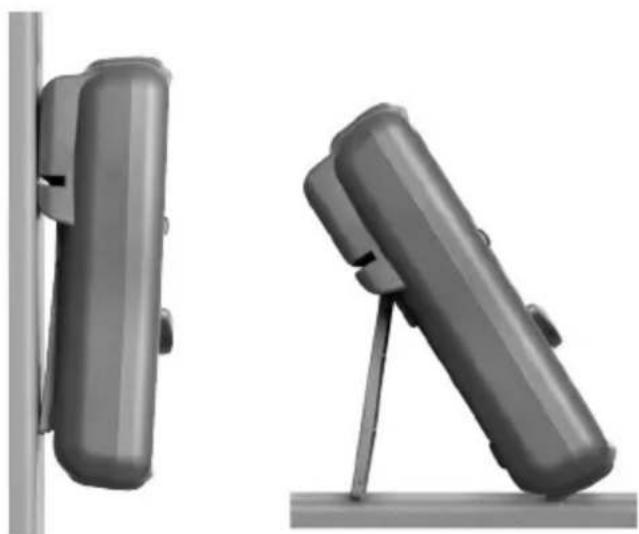

5.1.21 BENNING MM 6-1/ MM 6-2, bir lastik koruyucu çerçeve 13 ile mekanik hasarlara karşı korunmuştur. Lastik koruyucu çerçeve 13, BENNING MM 6-1/ MM 6-2'yi ölçümler esnasında kaldırıp dikme veya entegre edilmiş miknatis üzerinden sabitleme imkanı sunar.

6. Çevre Koşulları

- BENNING MM 6-1/ MM 6-2, kuru çevrede ölçüm için öngörülmüştür,

- Ölçümler sırasındaki barometrik yükseklik : Azami 2000 m

- Fazla gerilim kategorisi/ kuruluş kategorisi : IEC 60664/ IEC 61010-1 → 600 V Kategori IV, 1000 V kategori III.

- Kirlenme derecesi : 2.

- Koruma türü: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)

3 – Birinci tanıtma rakamı: Tehlikeli parçaların girişine karşı koruma ve katı yabancı maddelere karşı koruma, > 2,5 mm çap.

0 – ikinci tanıtma rakamı: Sudan koruma yok,

- Çalışma ısısı ve göreli hava nemi,

0 °C ila 30 °C arasındaki çalışma ısısında: göreli hava nemi % 80'den az, 30 °C ila 40 °C arasındaki çalışma ısısında: göreli hava nemi % 75'den az, 40 °C ila 50 °C arasındaki çalışma ısısında: göreli hava nemi % 45'den az,

- Depolama ısisı: BENNING MM 6-1/ MM 6-2, - 20 °C ila + 60 °C arasında (hava nemi % 0 ila % 80) depolanabilir. Bu sırada batarya cihazdan çıkartıl-malıdır.

7. Elektrik Bilgileri

Not: Ölçüm kesinlikleri,

- ölçüm değerinin göreli kısmının ve

- dijitlerin sayısının (yani son hanenin sayısal adımının) toplamından oluşur.

Bu ölçüm kesinliği, 18 °C ila 28 °C arasındaki sıcaklıklarda ve % 80'den daha düşük göreli hava neminde geçerlidir.

Ölçüm değeri ortalama değere göre elde edilmiştir ve efektif değer olarak gösterilir (TRUE RMS, AC-bağlantısı). Dikdörtgen sinyaller özel olarak belirlenmemiştir. Sinüs şeklinde olmayan eğri formlarında gösterge değeri kesin olmaz. Bu durumda aşağıdaki Crest fak törleri için ilave bir hata ortaya çıkar:

1,0 ila 2,0 arasındaki Crest Faktörü ilave hata + % 3,0

2,0 ila 2,5 arasındaki Crest Faktörü ilave hata + % 5,0

2,5 ila 3,0 arasındaki Crest Faktörü ilave hata + % 7,0 (4000 basamağa kadar geçerli)

7.1 Doğru Gerilim Alanları DC

Giriş direnci 10 MΩ 'dur.

Aşırı yük koruması: 1000 V _AC/DC

Ölçüm Alanı	OL (aşırı yük) göstergesi	Sınırlama Ölçüm kesinliği
6,000 V	6,600 V	0,001 V ± (ölcüm değerinin % 0,5'i kadar + 5 dijit)
60,00 V	66,00 V	0,01 V ± (ölcüm değerinin % 0,5'i kadar + 5 dijit)
600,0 V	660,0 V	0,1 V	± (ölcüm değerinin % 0,5'i kadar + 5 dijit)
1000 V	1100 V	1 V	± (ölcüm değerinin % 0,5'i kadar + 5 dijit)

7.1.1 Doğru Gerilim Alanları mV DC

Giriş direnci 10 MΩ 'dur.

Aşırı yük koruması: 1000 V _AC/DC

Ölçüm Alanı	OL (aşırı yük) göstergesi	Sınırlama Ölçüm kesinliği
600,0 mV	660,0 mV	0,1 mV	± (ölçüm değerinin % 0,5'i kadar + 8 dijit)

7.2 Alternatif Gerilim Alanları AC

Giriş direnci 10 MΩ paralel < 100 pF.

Aşırı yük koruması: 1000 V _AC/DC

Ölçüm Alanı	OL (aşırı yük) göstergesi	Sınırlama	Ölçüm kesinliği 45 Hz - 500 Hz arasındaki frekans alanında (sinüs)
600,0 mV	660,0 mV	0,1 mV	± (ölçüm değerinin % 1,0'i kadar + 8 dijit)*
6,000 V	6,600 V	0,001 V	± (ölçüm değerinin % 1,0'i kadar + 5 dijit)*
60,00 V	66,00 V	0,01 V	± (ölçüm değerinin % 1,0'i kadar + 5 dijit)*
600,0 V	660,0 V	0,1 V	± (ölçüm değerinin % 1,0'i kadar + 5 dijit)*
1000 V	1100 V	1 V	± (ölçüm değerinin % 1,0'i kadar + 5 dijit)*

* > 10 dijit

7.3 AutoV, LoZ Aralığı

Yakl. 3 kΩ'lik düşük ohmlu giriş direnci indüktif ve kapasitif gerilimlerin bastırılmasına neden olur.

Aşırı yük koruması: 1000 V _AC/DC

Ölçüm Alanı	OL (aşırı yük) göstergesi	Sınırlama	Ölçüm kesinliği 45 Hz - 500 Hz arasındaki frekans alanında (sinüs)
600,0 V	660,0 V	100 mV	± (ölçüm değerinin % 2,0'ü kadar + 5 dijit)*
1000 V	1100 V	1 V	± (ölçüm değerinin % 2,0'ü kadar + 5 dijit)*

* > 10 dijit

7.4 Doğru Akım Alanları DC (BENNING MM 6-2)

Aşırı yük koruması:

- 11 A (1000 V AC/ DC) sigorta, 30 kA, çevik, 10 A girişinde

Maksimum Ölçüm Süresi:

• 5 A aralığı: 3 dakika (duraklama > 20 dakika)

• 10 A aralığı: 30 saniye (duraklama > 10 dakika)

Ölçüm Alanı	OL (aşırı yük) göstergesi	Sınırlama Ölçüm kesinliği
6,000 A	6,600 A 0,001 A ± (ölçüm değerinin % 1,0'i kadar + 5 dijit)
10,00 A	20,00 A 0,01 A ± (ölçüm değerinin % 1,0'i kadar + 5 dijit)

7.4.1 Doğru Akım Alan μA DC (BENNING MM 6-1)

Giriş direnci 3 kΩ 'dur.

Aşırı yük koruması: 1000 V _AC/DC

Ölçüm Alanı	OL (aşırı yük) göstergesi	Sınırlama Ölçüm kesinliği
600,0 μA	660,0 μA	0,1 μA	± (ölçüm değerinin % 1,0'i kadar + 5 dijit)

7.5 Alternatif Akım Alanları AC (BENNING MM 6-2)

Aşırı yük koruması:

- 11 A (1000 V AC/ DC) sigorta, 30 kA, çevik, 10 A girişinde

Maksimum Ölçüm Süresi:

- > 5 A aralığı: 3 dakika (duraklama > 20 dakika)

- > 10 A aralığı: 30 saniye (duraklama > 10 dakika)

Ölçüm Alanı	OL (aşırı yük) göstergesi	Sınırlama	Ölçüm kesinliği 45 Hz - 500 Hz arasındaki frekans alanında (sinüs)
6,000 A	6,600 A	0,001 A	± (ölçüm değerinin % 1,5'i kadar + 5 dijit)*
10,00 A	20,00 A	0,01 A	± (ölçüm değerinin % 1,5'i kadar + 5 dijit)*

* 6 A ölçüm aralığı ≥ 20 mA'den itibaren, 10 A ölçüm aralığı ≥ 100 mA'den itibaren

7.5.1 Alternatif Akım Alan μA AC (BENNING MM 6-1)

Giriş direnci 3 kΩ 'dur.

Aşırı yük koruması: 1000 V _AC/DC

Ölçüm Alanı	OL (aşırı yük) göstergesi	Sınırlama	Ölçüm kesinliği 45 Hz - 500 Hz arasındaki frekans alanında (sinüs)
600,0 μA	660,0 μA	0,1 μA	± (ölçüm değerinin % 1,5'i kadar + 5 dijit)*

* Ölçüm aralığı ≥ 1 μA'den itibaren

7.6 Direnç Alanları

Aşırı yük koruması: 1000 V _AC/DC

Ölçüm Alanı	OL (aşırı yük) göstergesi	Sınırlama	Ölçüm kesinliği
600,0 Ω	660,0 Ω	0,1 Ω	± (ölcüm değerinin % 0,9'i kadar + 8 dijit)
6,000 kΩ	6,600 kΩ	0,001 kΩ	± (ölcüm değerinin % 0,9'i kadar + 5 dijit)
60,00 kΩ	66,00 kΩ	0,01 kΩ	± (ölcüm değerinin % 0,9'i kadar + 5 dijit)
600,0 kΩ	660,0 kΩ	0,1 kΩ	± (ölcüm değerinin % 0,9'i kadar + 5 dijit)
6,000 MΩ	6,000 MΩ 0,001 MΩ	± (ölcüm değerinin % 0,9'i kadar + 5 dijit)
40,00 MΩ	40,00 MΩ	0,01 MΩ	± (ölcüm değerinin % 1,5'i kadar + 8 dijit)*

* > 10 MΩ'lik ölçüm değerleri göstergenin işlemesine (maks. ± 50 sayı) neden olur

7.7 Diyot kontrolü

Aşırı yük koruması: 1000 V _AC/DC

Azami boşta çalışma gerilimi: 1,8 V

Ölçüm Alanı	OL (aşırı yük) göstergesi	Sınırlama	Ölçüm kesinliği
1,500 V	1,550 V	0,001 V	± (ölçüm değerinin % 0,9'i kadar + 5 dijit)

7.8 Süreklilik kontrolü

Aşırı yük koruması: 1000 V _AC/DC

Entegre akustik uyarıcı, 20 Ω ila 200 Ω'dan küçük R dirençlerde sesli uyarında bulunur. Sinyal sesi 200 Ω üzerinde bir R direncinde susar. Ek olarak geçişte cihazın kafa bölgesindeki kırmızı LED 14 yanar.

Ölçüm Alanı	OL (aşırı yük) göstergesi	Sınırlama Ölçüm kesinliği
600,0 Ω 660,0 Ω 0,1 Ω ± (ölçüm değerinin % 0,9'i kadar + 8 dijit)

7.9 Kapasite alanları

Şartlar: Kondansatörler deşarj olmuş ve belirtilen kutuplara göre yerleştirilmiş olmalıdır.

Aşırı yük koruması: 1000 V _AC/DC

Ölçüm Alanı	OL (aşırı yük) göstergesi	Sınırlama Ölçüm kesinliği
1,000 μF	1,100 μF	0,001 μF ± (ölcüm değerinin % 1,9'i kadar + 8 dijit)
10,00 μF	11,00 μF	0,01 μF ± (ölcüm değerinin % 1,9'i kadar + 5 dijit)
100,0 μF	110,0 μF	0,1 μF ± (ölcüm değerinin % 1,9'i kadar + 5 dijit)
1,000 mF	1,100 mF	0,001 mF	± (ölcüm değerinin % 1,9'i kadar + 5 dijit)
10,00 mF	11,00 mF	0,01 mF	± (ölcüm değerinin % 1,9'i kadar + 5 dijit)

7.10 Frekans Alanları

Ölçümlerinde aşırı yük koruması: 1000 V _AC/DC

Ölçüm Alanı	OL (aşırı yük) göstergesi	Sınırlama Ölçüm kesinliği
100,00 Hz	100,00 Hz	0,01 Hz	± (ölçüm değerinin % 0,1'i kadar + 5 dijit)
1000,0 Hz	1000,0 Hz	0,1 Hz	± (ölçüm değerinin % 0,1'i kadar + 5 dijit)
10,000 kHz	10,000 kHz	0,001 kHz	± (ölçüm değerinin % 0,1'i kadar + 5 dijit)
100,00 kHz	100,00 kHz	0,01 kHz	± (ölçüm değerinin % 0,1'i kadar + 5 dijit)

Asgari Frekansı: 1 Hz

Asgari Hassasiyet: V_AC (1 Hz - 10 kHz)'a için > 5 V_eff V_AC (10 kHz - 50 kHz)'a için > 20 V_eff , (50 kHz - 100 kHz) için belirlenmemiştir A_AC 'a için > 0,6 A_eff

7.11 °C/ °F Isi Alanları (BENNING MM 6-1)

Aşırı yük koruması: 1000 V _AC/DC

Ölçüm Alanı	OL (aşırı yük) göstergesi	Sınırlama	Ölçüm kesinliği
-40 °C - +400 °C	- 44 °C - +440 °C	0,1 °C	± (ölçüm değerinin % 1'i kadar + 20 dijit)
-40 °F - +752 °F	- 44 °F - +824 °F	0,1 °F	± (ölçüm değerinin % 1'i kadar + 36 dijit)

* Verilen ölçüm doğruluğuna K-tipi sıcaklık sensörünün ölçüm doğruluğu eklenmelidir.

Tel sıcaklık sensörü K-tipi: Ölçüm Alanı: - 60 °C ila 200 °C

Ölçüm kesinliği: ± 2 °C

Ölçüm hassasiyeti, durağan ortam sıcaklıkları < ± 1 °C için geçerlidir. Ortam sıcaklığı ± 2 °C değişikten sonra ölçüm hassasiyeti değerleri, 2 saat sonra geçerlidir.

7.12 AC V/ AC A için PEAK HOLD

Belirtilen ölçüm hassasiyetine ± 150 basamak eklenmelidir.

Dikdörtgen sinyaller özel olarak belirlenmemiştir.

8. BENNING MM 6-1/ MM 6-2 ile ölçüm

8.1 Ölçümün Hazırlanması

BENNING MM 6-1/ MM 6-2'yi yalnızca belirtilmiş olan depolama ve çalışma ısısı koşulla rında kullanınız ve saklayınız, sürekli güneş ışığına maruz bırakmayınız.

• Nominal Gerilim ve Nominal Akım verilerini emniyet ölçüm tesisatları üzerinde kontrol ediniz. Teslimat kapsamı dahilinde bulunan emniyet ölçüm tesisatlarının nominal gerilimi ve nominal akımı BENNING MM 6-1/ MM 6-2'ye uygundur.
• Emniyet ölçüm tesisatlarının izolasyonunu kontrol ediniz. Eğer izolasyon hasar görmüş ise emniyet ölçüm tesisatları derhal ayrılmalıdır.
• Emniyet ölçüm tesisatının sürekliliğini kontrol ediniz. Eğer emniyet ölçüm

tesisatının içindeki iletken kırılmış ise emniyet ölçüm tesisatı derhal ayrılma-lıdır.

• Çevirmeli şalterde ⑨ başka bir fonksiyon seçilmeden önce emniyet ölçüm tesisatları ölçüm yerinden ayrılmalıdır.
• BENNING MM 6-1/ MM 6-2'nin yakınındaki kuvvetli parazit kaynakları, sabit olmayan göstergeye ve ölçüm hatalarına neden olabilir.

8.2 Gerilim ve Akım Ölçümü

Topraklamaya karşı azami gerilime dikkat ediniz! Elektrik tehlikesi!

BENNING MM 6-1/ MM 6-2 'nin

- COM kovanı ⑪

- V, Ω, , Hz, μA, (+) (BENNING MM 6-1) için veya V, Ω, , Hz için kovan ⑩ (BENNING MM 6-2)

- 10 A alanı için kovan ⑫ (BENNING MM 6-2)

kovanlarındaki toprağa karşı azami gerilim 600 V CAT IV/ 1000 V CAT III kadar olmalıdır.

8.2.1 Gerilim Ölçümü

• Çevirmeli Şalter ⑨ ile istenen fonksiyonu ( , , ) m BENNING MM 6-1/ MM 6-2'de seçiniz.
• Siyah emniyet ölçüm tesisatını BENNING MM 6-1/ MM 6-2'deki COM kovanı ⑪ ile irtibatlayınız.
• Kırmızı emniyet ölçüm tesisatını BENNING MM 6-1/ MM 6-2'deki için kovan ile irtibatlayınız.
• Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız. Ölçüm değerini BENNING MM 6-1/ MM 6-2'deki dijital göstergeden ① okuyunuz.

Bakınız Resim 2: Doğru Gerilim Ölçümü

Bakınız Resim 3: Alternatif Gerilim Ölümü

8.2.2 Akım Ölçümü

• Çevirmeli Şalter Jile istenen alanı ve fonksiyonu (A AC/DC veya μA AC/DC) BENNING MM 6-1/ MM 6-2'de seçiniz.
• Siyah emniyet ölçüm tesisatını BENNING MM 6-1/ MM 6-2'deki COM kovanı ⑪ ile irtibatlayınız.
• Kırmızı güvenlik ölçüm kablosunu, BENNING MM 6-2'deki A-bölgesi 12 (en fazla 10 A AC/DC) için soket ile veya BENNING MM 6-1'deki V, Ω, Hz, μA AC/ DC, 1, -1 (-10) (en fazla 600 μA DC) için soket ile temas ettirin.
• Fonksiyonda (ü) BENNING MM 6-1'deki tuş (mavi) ile ölçülecek olan akım türü (doğru akım (DC) veya alternatif akım (AC)) seçilmelidir.
• Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız. Ölçüm değerini BENNING MM 6-1/ MM 6-2'deki dijital göstergeden ① okuyunuz.

Bakınız Resim 4: Doğru Akım Ölçümü

Bakınız Resim 5: Alternatif Akım Ölümü

8.3 Direnç Ölçümü

• Çevirmeli Şalter ⑨ ile BENNING MM 6-1/ MM 6-2'deki istenen fonksiyonu (Ω, 1)seçiniz.
• Siyah emniyet ölçüm tesisatını BENNING MM 6-1/ MM 6-2'deki COM kovanı ⑪ ile irtibatlayınız.
• Kırmızı emniyet ölçüm tesisatını BENNING MM 6-1/ MM 6-2'deki için kovan ile irtibatlayınız.
• Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız. Ölçüm değerini BENNING MM 6-1/ MM 6-2'deki dijital göstergeden ① okuyunuz.

Bakınız Resim 6: Direnç Ölçümü

8.4 Diyot Kontrolü

• Çevirmeli Şalter ⑨ ile BENNING MM 6-1/ MM 6-2'deki istenen fonksiyonu (-, ►) seçiniz.
• Mavi tuş ④ ile BENNING MM 6-1/ MM 6-2'de diyot kontrolüne (▶) geçin.
• Siyah emniyet ölçüm tesisatını BENNING MM 6-1/ MM 6-2'deki COM kovanı ⑪ ile irtibatlayınız.
• Kırmızı emniyet ölçüm tesisatını BENNING MM 6-1/ MM 6-2'deki için kovan ile irtibatlayınız.
• Emniyet ölçüm tesisatlarını diyot bağlantı noktaları ile irtibatlayınız. Ölçüm değerini BENNING MM 6-1/ MM 6-2'deki dijital göstergeden ① okuyunuz.
• Akım yönünde yerleştirilmiş olan normal akış yönündeki Si- diyotu için akış gerilimi 0,4 V ila 0,8 V arasında gösterilir. "000" göstergesi, diyotta bir kısa devreyi belirtir.
• İleri yönde gerilim tespit edilmezse, ilk önce diyotların polarizasyonunu kontrol edin. Buna rağmen ileri yönde gerilim gene görüntülenmezse diyot-

ların ileri yönde gerilimi, ölçüm sınırlarının dışındadır.

Bakınız Resim 7: Diyot kontrolü

8.5 Sesli ikaz ve kırmızı LED ile geçirgenlik kontrolü

- Çevirmeli Şalter ⑨ ile BENNING MM 6-1/ MM 6-2'deki istenen fonksiyonu (Ω, ⅱ)seçiniz.

- Mavi tuş ④ ile BENNING MM 6-1/ MM 6-2'de geçirgenlik kontrolüne (1)ı geçin.

- Siyah emniyet ölçüm tesisatını BENNING MM 6-1/ MM 6-2'deki COM kovanı ⑪ ile irtibatlayınız.

- Kırmızı emniyet ölçüm tesisatını BENNING MM 6-1/ MM 6-2'deki için kovan ile irtibatlayınız.

- Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız. COM kovanı ve kovan 10 arasındaki hat direnci, 20 Ω ile 200 Ω arasında bir değerin altında kalırsa, BENNING MM 6-1/ MM 6-2'de takılı olan sesli ikaz duyulur ve kırmızı LED 14 yanar.

Bakınız Resim 8: Akustik uyarıcı ile süreklilik kontrolü.

8.6 Kapasite Ölçümü

Kondansatörleri kapasite ölçümünden önce tamamen boşaltınız! Kapasite ölçümü için hiçbir zaman kovanlara gerilim bağlamayınız! Cihaz hasar görebilir veya bozulabilir! Hasar görmüş bir cihazdan dolayı elektrik tehlikesi ortaya çıkabilir!

- Çevirmeli şalter ⑨ ile BENNING MM 6-1/ MM 6-2 'deki istenen fonksiyonu (-) seciniz.

- Kondansatördeki kutupları belirleyiniz ve kondansatörü tamamen boşaltınız.

- Siyah emniyet ölçüm tesisatını BENNING MM 6-1/ MM 6-2'deki COM kovanı ⑪ irti batlayınız.

- Kırmızı emniyet ölçüm tesisatını BENNING MM 6-1/ MM 6-2'deki için kovan ile irtibatlayınız.

- Emniyet ölçüm tesisatlarını boşalmış kondansatörler ile kutuplarına göre irti-batlayınız, BENNING MM 6-1/ MM 6-2 'deki dijital göstergeyi ① okuyunuz.

Bakınız Resim 9: Kapasite ölçümü.

8.7 Frekans Ölçümü

- Döner şalter ⑨ ile BENNING MM 6-1'de istediğiniz fonksiyonu (VHz) veya BENNING MM 6-1'de fonksiyonu (VHz veya Hz) seçin.

- Siyah emniyet ölçüm tesisatını BENNING MM 6-1/ MM 6-2'deki COM kovanı ⑪ ile irtibatlayınız.

- Gerilim aralığında frekans ölçümü için kırmızı güvenlik ölçüm hattını kovan ⑩ ile BENNING MM 6-1/ MM 6-2'ye bağlayın tuş (mavi) ④ ile frekans ölçü-müne (Hz) geçiş yapın.

- Akım aralığında frekans ölçümü için kırmızı güvenlik ölçüm hattını kovan ile BENNING MM 6-2'ye bağlayın ve tuş (mavi)④ ile frekans ölçümüne (Hz) geçiş yapın.

- Lütfen BENNING MM 6-1/ MM 6-2'deki frekans ölçümleri için asgari hassasiyete dikkat ediniz!

- Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız, ölçüm değerini BENNING MM 6-1/ MM 6-2'deki dijital göstergeden ① okuyunuz.

Bakınız Resim 10: Frekans Ölçümü.

8.8 Isı Ölçümü (BENNING MM 6-1)

- Çevirmeli Şalter ⑨ ile BENNING MM 6-1'deki istenen fonksiyonu ( )

- Tuşla (mavi) ④ °F veya °C'ye geçin.

- Sıcaklık sensörünü (K tipi) COM ⑪ kovanına ve kovan ⑩'a kutuplar doğru olacak şekilde bağlayın.

- Kontak yerlerini (sensör tesisatının ucu) ölçülecek yere yerleştiriniz. Ölçüm değerini BENNING MM 6-1'deki dijital göstergeden ① okuyunuz.

Bakınız Resim 11: Isı Ölçümü

8.9 Gerilim İndikatörü

Gerilim göstergesi işlevi gerilimsizliğin belirlenmesine hizmet etmez. Akustik veya optik sinyal göstergesi olmadan da tehlikeli bir temas gerilimi mevcut olabilir. Elektrik çarpma tehlikesi!

- Çevirmeli şalter ⑨ ile BENNING MM 6-1/ MM 6-2 'deki istenen fonksiyonu (VoltSense) seçiniz.

- Tuş (mavi) ④ ile Hi (yüksek hassasiyet) veya Lo (düşük hassasiyet) ayar-layın.

- Gerilim gösterge işlevi için ölçüm kabloları gerekmemektedir (bir almaşan alanın temassız algılanması). BENNING MM 6-1/ MM 6-2 kafasının böl-

gesinde kayıt sensörü bulunur. Bir faz geriliminin yeri belirlenirse, sesli bir sinyal işitilir cihazın kafa bölgesindeki kırmızı LED 14 yanar. Bir gösterge yalnızca toprağa bağlı alternatif akım şebekelerinde gerçekleşir!

Kullanım için not:

Kablo tamburlarında, aydınlatma zincirlerinde vs. Gibi açıkta bulunan kablolar-daki kesilmeler (kablo kırılmaları), besleme yeri (faz) tarafından kırılma yerine kadar takip edilir.

Fonksiyon alanı: ≥ 230 V

Bakınız Resim 12: Akustik gerilim indikatörü

8.9.1 Faz Kontrolü

• Çevirmeli şalter ⑨ ile BENNING MM 6-1/ MM 6-2 'deki istenen fonksiyonu (VoltSense) seçiniz.
• Tuş (mavi) ④ ile Hi (yüksek hassasiyet) veya Lo (düşük hassasiyet) ayarlayın.
• Kırmızı emniyet ölçüm tesisatını BENNING MM 6-1/ MM 6-2'deki için kovan (V) ⑩ ile irtibatlayınız.
• Emniyet ölçüm tesisatını ölçüm noktaları ile irtibatlayınız (ek kısmı).
• Sesli bir sinyal duyulduğunda ve kırmızı LED 14 yandığında, bu ölçüm noktasında (sistem kısmı) topraklanmış bir alternatif gerilimin fazı mevcuttur.

9. Bakım

BENNING MM 6-1/ MM 6-2 'yi açmadan önce mutlaka gerilimsiz hale ge tiriniz! Elektrik tehlikesi!

Açılmış BENNING MM 6-1/ MM 6-2 'de gerilim altındaki çalışma yalnızca, kazadan korunmak için çalışma esnasında özel önlemler alan elektronik uzman per sonel tarafından yapılmalıdır.

Cihazı açmadan önce BENNING MM 6-1/ MM 6-2'yi şu şekilde gerilimsiz hale getirebi lirsiniz:

• Öncelikle iki emniyet ölçüm tesisatını ölçülen objeden uzaklaştırınız.
• Ondan sonra iki emniyet ölçüm tesisatını BENNING MM 6-1/ MM 6-2'den uzaklaştı rınız.
• Çevirmeli şalteri ⑨ "OFF" (KAPALI) konumuna getiriniz.

9.1 Cihazın Emniyete alınması

Belirli şartlar altında BENNING MM 6-1/ MM 6-2 ile çalışma sırasında emniyet artık sağ lanamaz, örneğin bu durumlar şunlardır:

• Muhafazada görünür hasarlar olması durumunda,
• Ölçümlerde hatalar olması durumunda,
• İzin verilmeyen şartlar altında uzun süreli saklamadan sonra görünür neticeler olması durumunda,
• Olağan dışı Nakliye şartlarında görünür neticeler ortaya çıkması durumunda.

Bu durumlarda BENNING MM 6-1/ MM 6-2 derhal kapatılmalıdır, ölçüm yerinden uzaklaştırılmalıdır ve yeniden kullanmaya karşı emniyete alınmalıdır.

9.2 Temizleme

Muhafazayı dıştan temiz ve kuru bir bez ile temizleyiniz (özel temizleme bezleri hariç). Cihazı temizlemek için çözücü ve/veya aşındırıcı maddeler kullanma yınız.

Batarya bölmesinin ve batarya kontaklarının akan batarya elektroliti ile kirlenmemiş olmasına dikkat ediniz.

Batarya veya batarya muhafazası kısımlarında eğer elektrolit kirlilikleri veya beyaz kaplamalar mevcut ise, bunu da kuru bir bez ile temizleyiniz.

9.3 Batarya değişimi

BENNING MM 6-1/ MM 6-2 'yi açmadan önce mutlaka gerilimsiz hale ge tiriniz! Elektrik tehlikesi!

BENNING MM 6-1/ MM 6-2 bir adet entegre 9 V batarya (IEC 6 LR 61) tarafından bes lenir. Pil sembolü ③'te tüm bölümler söndüğünde ve pil sembolü yanıp söndüğünde, piller değiştirilmelidir (bkz. Resim 13).

Batarya'yı şu şekilde değiştirebilirsiniz:

• Emniyet ölçüm tesisatlarını ölçüm devresinden çıkartınız.
• Emniyet ölçüm tesisatlarını BENNING MM 6-1/ MM 6-2 'den çıkartınız.
• Çevirmeli Şalteri ⑨ "OFF" (KAPALI) konumuna getiriniz.
• Lastik koruma çerçevesini 13 BENNING MM 6-1/ MM 6-2'den çıkartınız.
• BENNING MM 6-1/ MM 6-2 'yi ön yüzü üzerine yerleştiriniz ve vidayı batarya kapa gündan sökünüz.
• Batarya kapağını alt kısımdan kaldırınız.

• Boş bataryayı batarya bölmesinden çıkartınız ve batarya tesisatlarını dikkatlice bataryadan çıkartınız.

• Yeni bataryaları batarya tesisatları ile bağlayınız ve bunları muhafaza kısımları tarafından ezilmeyecek şekilde yerleştiriniz. Sonra bataryayı onun için öngörülmüş olan yere yerleştiriniz.

• Batarya kapağını alt kısma oturtunuz ve vidayı tekrar sıkınız.
• BENNING MM 6-1/ MM 6-2 'yi lastik koruyucu çerçeve ⑬ içine yerleştiriniz. Bakınız Resim 13: Batarya değişimi.

Çevre korumasına yardımcı olunuz. Bataryalar evsel atıklara dahil değildir. Eski bataryalar için bir toplama merkezinde veya özel bir çöpe teslim edilebilir. Lütfen bulunduğunuz bölgeye başvurunuz.

9.4 Sigorta Değişimi (BENNING MM 6-2)

BENNING MM 6-2'yi açmadan önce mutlaka gerilimsiz hale ge tiriniz! Elektrik tehlikesi!

BENNING MM 6-2 bir entegre sigorta (G - eriyebilir sigorta) ile 11 A hızlı ile fazla yüke karşı korunur (bkz. Resim 14).

Sigortaları şu şekilde değiştirebilirsiniz:

• Emniyet ölçüm tesisatlarını ölçüm devresinden çıkartınız.
• Emniyet ölçüm tesisatlarını BENNING MM 6-2'den çıkartınız.
• Çevirmeli şalteri ⑨ "OFF" (KAPALI) konuma getiriniz.
• Lastik koruyu çerçeveyi 13 BENNING MM 6-2'den çıkartınız.
• BENNING MM 6-2'yi ön tarafa yerleştirin ve alt parçadan (gövde tabanı) dört dış vidayı (siyah) çözün.

BENNING MM 6-2'nin baskılı devreleri üzerinde hiçbir vidayı sökmeyiniz!

• Muhafaza tabanının alt kısımdan kaldırınız ve ön yüzdeki üst kısımdan alınız.
• Arızalı sigortayı sigorta tutucusundan bir ucundan kaldırınız.
• Arızalı sigortayı sigorta tutucusundan iterek tamamen çıkartınız.
• Aynı nominal akıma, aynı sınırlama karakteristiğine ve aynı ölçülere sahip olan yeni sigortayı yerleştiriniz.
• Yeni sigortayı tutucunun içine ortalayarak yerleştiriniz.
• Muhafaza tabanını ön yüze yerleştiriniz ve dört vidayı monte ediniz
• Batarya kapağını alt kısma oturtunuz ve centikli vidayı sıkınız.
• BENNING MM 6-2'yi lastik koruyucu çerçeve Oiçine yerleştiriniz.
  Bakınız Resim 14: Sigorta değişimi

9.5 Kalibrasyon

Benning, kullanım kılavuzunda belirtilmiş olan teknik özelliklerin ve doğruluk bilgilerinin, teslimat tarihinden itibaren bir yıl süresince geçerli olduğunu taahhüt eder.

Belirtilmiş olan ölçüm sonuçlarının kesinliğini elde edebilmek için cihaz düzenli olarak bizim fabrika servisimiz tarafından kalibre edilmelidir. Bir yıllık bir kalibrasyon aralığını tavsiye ederiz. Bunun için cihazı aşağıdaki adrese gönderiniz:

10. Lastik Koruyucu Çerçevenin Kullanımı

• Emniyet ölçüm tesisatlarını lastik koruyucu çerçeve 13 etrafına sararak ve emniyet ölçüm tesisatlarının uçlarını korumalı bir şekilde lastik koruyucu çerçeve 13 içerisinde oturtarak emniyet ölçüm tesisatlarını koruyabilirsiniz (bkz. Resim 15).
• Emniyet ölçüm tesisatını lastik koruyucu çerçeveye 13, ölçüm uçlarının serbest kalacağı şekilde yerleştirebilirsiniz, böylece ölçüm ucu BENNING MM 6-1/ MM 6-2 ile birlikte ölçüm noktasına iletilebilir.
• Lastik koruyucu çerçevedeki 13 geri destek BENNING MM 6-1/ MM 6-2 'nin eğik bir şekilde yerleştirilmesine (verilerin okunmasını kolaylaştırır) (bakınız resim 16).
• Lastik koruyucu çerçeve ^13 'da, asma imkanı sunan bir miknatis bulunmaktadır.
  Bakınız Resim 15: Emniyet ölçüm tesisatının sarılması.

Bakınız Resim 16: BENNING MM 6-1/ MM 6-2 'nin kuruluşu.

11. Ölçüm Teçhizatinin Teknik Verileri

- Norm: EN 61010-031

- Topraklamaya karşı ( 12 ) azami ölçüm gerilimi ve ölçüm kategorisi:

Geçirme başlığı ile: 1000 V CAT III, 600 V CAT IV,

Geçirme başlığı olmaksızın: 1000 V CAT II,

- Azami ölçüm akımı: 10 A

- Koruma sınıfı II (☐), süreklilik arz eden çift veya takviyeli izolasyon

- Kirlenme derecesi: 2

- Uzunluk 1,4 m AWG 18

- Çevre koşulları :

Ölçüm sırasında Barometrik yükseklik : Azami 2000 m

Isi 0 °C ile + 50 °C, nem % 50 ile % 80

• Ölçüm tesisatlarını yalnızca arızasız durumda ve bu kullanma talimatına uygun olarak kullanınız, aksi takdirde öngörülmüş olan koruma bundan olumsuz etkilenebilir.
• İzolasyon hasarlı olduğu takdirde veya iletkende veya fişte bir kesinti olduğu takdirde ölçüm tesisatını ayırınız.
• Ölçüm tesisatına açık kontak uçlarından dokunmayınız. Yalnızca elle tutulan kısımdan tutunuz!
• Sarılmış olan bağlantıları kontrol veya ölçüm cihazının içine takınız.

12. Çevre Koruma

Lütfen cihazı kullanım ömrünün sonunda, kullanıma sunulmuş olan İade ve Toplama Sistemine iletiniz.
