NÁVOD K OBSLUZE MM 61 BENNING

Obr. 2: Měření stejnosměrného napětí

Obr. 3: Měření střídavého napětí

Obr. 4: Měření stejnosměrného proudu

Obr. 5: Měření strídavého proudu

Obr. 6: Měření odporu

Obr. 9: Měření kapacity

Obr. 11: Měření teploty

Obr. 14: Výměna pojistek

Obr. 15: Navíjení bezpečnostního kabelu měřicího obvodu

Číslicální multimetr pro

• měření stejnosměrného napětí
• měření střídavého napětí
• měření stejnosměrného proudu
• měření střídavého proudu
• měření odporu
• zkoušení diod
• zkouška průchodu proudu
• měření kapacity
• měření frekvence
• měření teploty (BENNING MM 6-1)

Obsah

1. Pokyny pro uživatele
2. Bezpečnostní pokyny
3. Rozsah dodávky
4. Popis prístroje
5. Všeobecné údaje
6. Podmínky prostředí
7. Elektrické údaje
8. Měření s přístrojem BENNING MM 6-1/ MM 6-2
9. Údržba
10. Použití gumového ochranného rámu
11. Technické údaje měřícího příslušenství
12. Ochrana životního prostředí

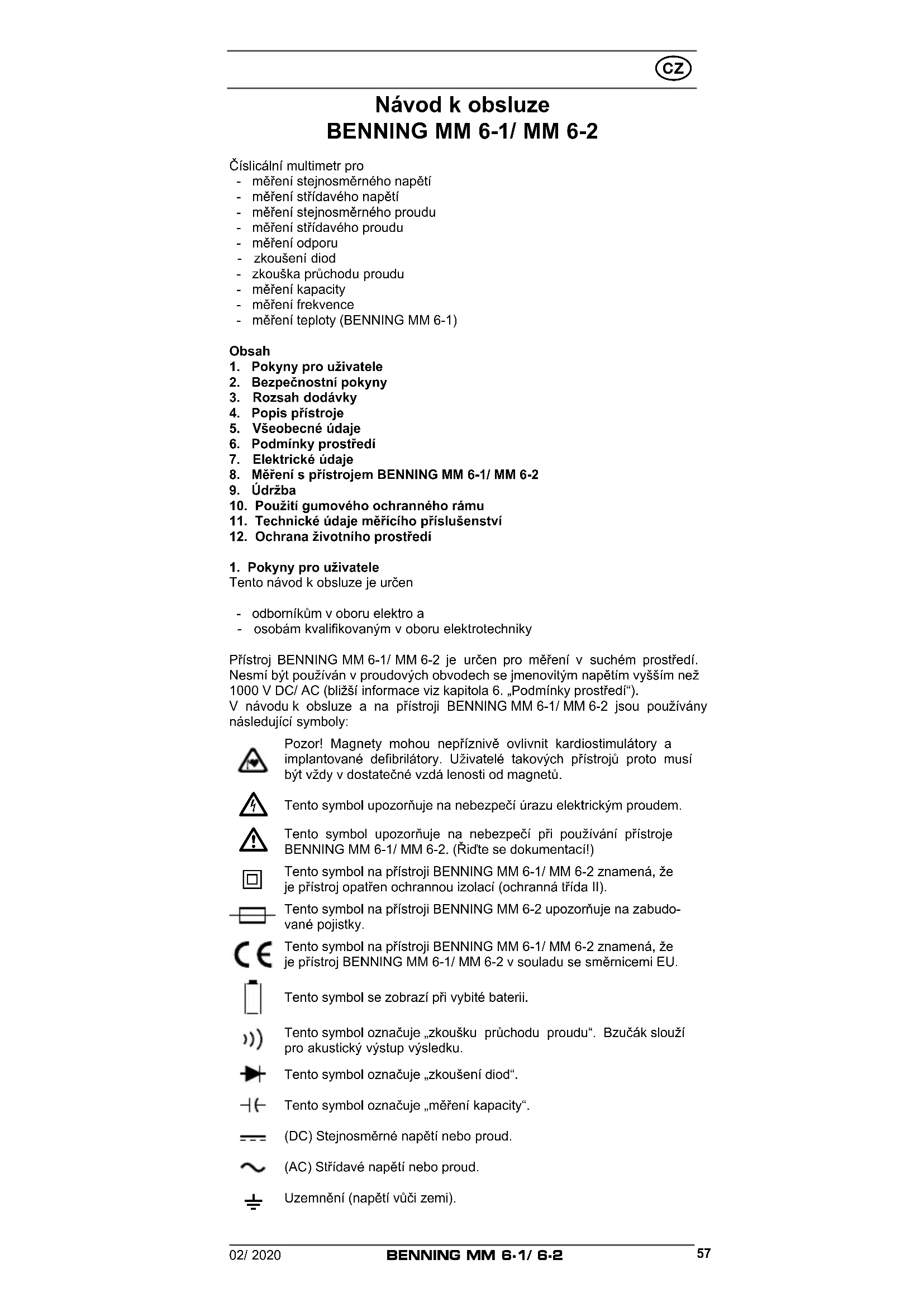

Tento návod k obsluze je určen

• odborníkům v oboru elektro a
• osobám kvalifikovaným v oboru elektrotechniky

Přístroj BENNING MM 6-1/ MM 6-2 je určen pro měření v suchém prostředí. Nesmí být používán v proudových obvodech se jmenovitým napětím vyšším než 1000 V DC/ AC (bližší informace viz kapitola 6. „Podmínky prostředí“).

V návodu k obsluze a na přístroji BENNING MM 6-1/ MM 6-2 jsou používány následující symboly:

Pozor! Magnety mohou nepříznivě ovlivnit kardiostimulátory a implantované defibrilátory. Uživatelé takových přístrojů proto musí být vždy v dostatečné vzdá lenosti od magnetů.

Tento symbol upozorňuje na nebezpečí úrazu elektrickým proudem.

Tento symbol upozorňuje na nebezpečí při používání přístroje BENNING MM 6-1/ MM 6-2. (Řid'te se dokumentací!)

Tento symbol na přístroji BENNING MM 6-1/ MM 6-2 znamená, že je přístroj opatřen ochrannou izolací (ochranná třída II).

Tento symbol na přístroji BENNING MM 6-2 upozorňuje na zabudované pojistky.

Tento symbol na přístroji BENNING MM 6-1/ MM 6-2 znamená, že je přístroj BENNING MM 6-1/ MM 6-2 v souladu se směrnicemi EU.

Tento symbol se zobrazí při vybité baterii.

Tento symbol označuje „zkoušku průchodu proudu“. Bzučák slouží pro akustický výstup výsledku.

Tento symbol označuje „zkoušení diod“.

Tento symbol označuje „měření kapacity“.

(DC) Stejnosměrné napětí nebo proud.

(AC) Střídavé napětí nebo proud.

Uzemnění (napětí vůči zemi).

2. Bezpečnostní pokyny

DIN VDE 0411 část 1/EN 61010-1

DIN VDE 0411 část 2-033/EN 61010-2-033

DIN VDE 0411 část 031/EN 61010-031

sestrojen a prověřen a opustil výrobní závod bez závad.

Pro udržení tohoto stavu a pro zajištění bezpečného provozu musí uživatel dbát upozornění a varování v tomto návodě obsažených. Nesprávné chování a nedodržování výstražných upozornění může vést k těžkým úrazům i se smrtelnými následky.

Extrémní opatrnost při práci na holých vodičích nebo držácích hlavního vedení. Kontakt s vodiči může způsobit úder elektrickým proudem.

Pozor! Magnety mohou nepříznivě ovlivnit kardiostimulátory a implantované defibrilátory. Uživatelé takových přístrojů proto musí být vždy v dostatečné vzdá lenosti od magnetů.

Přístroj smí být jen v instalacích s napětím kategorie III s max. 1000 V proti zemi nebo v instalacích s napětím kategorie IV s max. 600 V proti zemi.

Používejte pouze vhodné měřicí vede k tomuto. Při měřeních v rámci měřicí kategorie III nebo měřicí kategorie IV nesmí být vyčnívající vodivá část kontaktního hrotu na kabel měřicího obvodu delší než 4 mm.

Před měřeními v měřicí kategorii III a v měřicí kategorii IV musejí být na kontaktní hroty nasrčeny nástrčné čepičky, označené jako CAT III a CAT IV, které jsou přiložené k sadě. Toto opatření slouží ochraně uživatele.

Dbejte na to, že práce na vodivých dílech a zařízeních jsou nebezpečné. Napětí nad 30 V AC a 60 V DC mohou být pro lidi životu nebezpečná.

Před každým použitím prověřte, zda přístroj nebo vodiče nejsou poškozeny.

Pokud je bezpečný provoz přístroje dále nemožný, přístroj neužívejte a zabraňte, aby s ním nemohly nakládat ani další osoby.

Předpokládejte, že další bezpečný provoz není možný,

- když přístroj nebo měřící vodiče vykazují viditelná poškození,

- po dlouhém skladování v nevyhovujících podmínkách,

- po obtížné přepravě,

- jsou-li přístroj nebo měřené vodiče vlhké,

Pro vyloučení ohrožení

- nedotýkejte se holých špiček měřícího vedení,

- zasouvejte měřící vedení do odpovídajících zásuvek v multimetru

Čistění:

Pouzdro pravidelně otírejte dosucha hadříkem a čisticím prostředkem. Nepoužívejte žádné lešticí přípravky a ředidla.

3. Rozsah dodávky

Součástí dodávky přístroje BENNING MM 6-1/ MM 6-2 jsou:

3.1 1 ks BENNING MM 6-1/ MM 6-2,
3.2 1 ks bezpečnostní měřící kabel, červený (délka = 1,4 m),
3.3 1 ks bezpečnostní měřící kabel, černý (délka = 1,4 m),
3.4 1 ks teplotní senzor typ K (BENNING MM 6-1),
3.5 1 ks gumový ochranný rám s magnetickým držákem,
3.6 1 ks kompaktní ochranná taška,
3.7 1 ks 9 V baterie vložené do prístroje
3.8 1 ks pojistka vložené do prístroje (BENNING MM 6-2)
3.9 návod k obsluze.

Odkaz na alternativní příslušenství:

- teplotní čidlo (K-typ) z V4A-trubice

použití: čidlo na zasunutí pro měkká plastická media, kapaliny, plyn, vzduch rozsah měření: od - 196 °C do + 800 °C

rozměry: délka = 210 mm, délka trubice = 120 mm, průměr trubice = 3 mm, V4A (nr. 044121)

Upozornění na díly podléhající rychlému opotřebení:

- BENNING MM 6-2 obsahuje pojistka k ochraně proti přetížení:

1 ks pojistka jmenovitý proud 11 A, rychlá (1000 V) 30 kA, průměr = 10 mm, délka = 38 mm (nr. 10218772).

- BENNING MM 6-1/ MM 6-2 je napájen jednou vloženou 9 V baterií (IEC 6 LR 61).

- Výše uvedené bezpečnostní měřící kabely (přezkoušené příslušenství) odpovídají CAT III 1000 V/ CAT IV 600 V a jsou schváleny pro proud 10 A.

4. Popis prístroje

viz obrázek 1: přední strana přístroje

Ukazatele a ovládací prvky zobrazené na obr. 1 jsou popsány následovně:

Číslicální displej, pro zobrazení naměřené hodnoty, sloupcového grafu a překročení rozsahu měření.

② Indikátor polarity

③ Indikátor baterie,

④ Funkční tlačítko (modré),

⑤ Tlačítko RANGE, přepnutí automatického/manuálního rozsahu měření

6 Tlačítko Δ/PEAK, funkce relativní hodnoty resp. ukládání špičkové hodnoty

⑦ Tlačítko Smart HOLD

⑧ Tlačítko (žluté), osvětlení displeje

9 Otočný spínač, pro volbu měřící funkce

10 Zdířka (kladná¹), pro V, Ω, -Hz, μA, (+)(BENNING MM 6-1) resp. pro V, Ω, -Hz (BENNING MM 6-2)

Zdířka COM, společná zdířka pro měření proudu, napětí, odporu, frekvence, teploty, kapacity a zkoušky průchodu proudu a diod

⑫ Zdířka (kladná), pro rozsah 10 A, pro proudy do 10 A

13 Gumový ochranný rám

14 LED (červená) k indikaci napětí a zkoušky průchodu proudu 1) K ní se vztahuje automatický indikátor polarity pro stejnosměrný proud a napětí.

5. Všeobecné údaje

5.1 Všeobecné údaje o multimetru

5.1.1 Číslicální displej je 4-místný LCD-displej ① s velikostí písma 15 mm a de setinnou tečkou. Nejvyšší zobrazená hodnota je 6000.

5.1.2 Grafická stupnice se skládá z 60 segmentů.

5.1.3 Zobrazení polarity ② je automatické. Pomocí „-„ je zobrazována pouze opačná polarita oproti definici zdířky.

5.1.4 Překročení rozsahu je indikováno zobrazením „OL“ nebo „-OL“ a akustickým signálem.

Pozor, při přetížení žádné zobrazení ani akustický signál!

5.1.5 Otočný spínač ⑨ slouží k výběru funkce měření.

5.1.6 Tlačítko oblastí „RANGE“ ⑤ slouží k přepnutí manuálních oblastí měření se současným zneviditělněním zobrazení „AUTO“ na displeji. Delším stisknutím tlačítka (2 sekundy) je zvolena automatická volba oblasti (zobrazení „AUTO“).

5.1.7 Tlačítko Δ/PEAK ⑥ (funkce relativní hodnoty) ukládá aktuální zobrazenou hodnotu a zobrazuje na displeji rozdíl (ofset) mezi uloženou naměřenou hodnotou a následujícími naměřenými hodnotami. Stisknete-li tlačítko Δ/PEAK ⑥ na 2 sekundy, přepne přístroj do funkce PEAK (ukládání špičkových hodnot). Funkce PEAK zaznamenává a ukládá kladné a záporné špičkové/mezní hodnoty (> 1 ms) ve funkci mV/ V AC a mA/ A AC. Stisknutím tlačítka lze vyvolat hodnotu Pmax, Pmin a aktuální naměřenou hodnotu (Pmax, Pmin). Delším stiskem tlačítka (2 sekundy) se přístroj přepne zpět do normálního režimu.

5.1.8 Uložení naměřené hodnoty „Smart HOLD“: Stisknutím tlačítka „Smart HOLD“ ⑦ je možné uložit výsledek měření. Zvýší-li se měřená hodnota o 50 číslic ve srovnání s uloženou hodnotou, je změna měřené hodnoty signalizována blikajícím displejem a zvukovým signálem. (změny měřených hodnot mezi AC a DC napětí/ prou nejsou rozpoznány). Opakovaným stisknutím tlačítka se vrátíte do měřícího módu.

5.1.9 Žluté tlačítko ⑧ rozsvítí osvětlení displeje. Vypnutí se provádí automaticky přibližně po 2 minutách nebo novým stisknutím tlačítka.

5.1.10 Funkční tlačítko (modré)④ navolí druhou funkci nastavení otočného spínače.

Poloha spínače Funkce

Hz	Hz
[mmol]
[axol]
	###
[ETD]
[SKWS]	###

5.1.11 Rychlost měření přístroje BENNING MM 6-1/ MM 6-2 činí jmenovitě 2 měření za sekundu pro číslicální zobrazení.

5.1.13 BENNING MM 6-1/ MM 6-2 se automaticky vypne po cca 20 min. (APO = Auto-Power-Off). Přístroj se opět zapne, pokud bylo stisknuto tlačítko.

Automatické odpojení je možno deaktivovat stisknutím funkčního tlačítka (modrého) ④ a současně zapnout BENNING MM 6-1/ MM 6-2 z polohy spínače „OFF“.

5.1.14 Segmenty číslicálního zobrazení je možno zkontrolovat stisknutím tlačítka „Smart HOLD“ ⑦ a současně zapnout BENNING MM 6-1/ MM 6-2 z polohy spínače „OFF“.

5.1.15 Teplotní koeficient naměřené hodnoty: 0,1 x (udaná přesnost měření)/°C < 18 °C nebo > 28 °C, vztaženo na hodnotu při referenční teplotě 23 °C.

5.1.16 BENNING MM 6-1/ MM 6-2 je napájen jednou 9 V baterií (IEC 6 LR 61).

5.1.17 Ukazatel baterie 3 se symbolem baterie stále zobrazuje zbývající ka pacitu baterie pomocí max. 3 segmentů.

Pokud všechny segmenty symbolu baterie zhasnou a symbol baterie bliká, vyměňte prosím okamžitě baterie za nové, abyste zabránili chybám při měření hodnot, a tím lidskému ohrožení.

5.1.18 Životnost baterie je cca 200 hodin (alkalická baterie).

5.1.19 Rozměry přístroje:

(d x š x v) = 156 x 74 x 43 mm bez gumového ochranného rámu

5.1.20 Dodané bezpečnostní měřící kabely jsou určeny výhradně pro jmenovité napětí a jmenovitý proud přístroje BENNING MM 6-1/ MM 6-2.

5.1.21 BENNING MM 6-1/ MM 6-2 je chráněn gumovým ochranným rámem před mechanickým poškozením. Pryžový ochranný rám ^13 umožňuje postavit přístroj BENNING MM 6-1/ MM 6-2 během měření nebo ho upevnit pomocí integrovaného magnetu.

6. Podmínky okolí

- BENNING MM 6-1/ MM 6-2 je určen pro měření v suchém prostředí,

- barometrická výška při měření: nejvýše 2000 m,

- kategorie přepětí/instalace: IEC 60664/ IEC 61010-1 → 600 V kategorie IV; 1000 V kategorie III,

- stupeň znečištění: 2

- druh krytí: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)

3 - první číslice: ochrana proti přístupu k nebezpečným částem a ochrana před pevnými cizími tělísky s průměrem > 2,5 mm 0 - druhá číslice: bez ochrany proti vodě

- pracovní teplota a relativní vlhkost vzduchu: při pracovní teplotě od 0 °C do 30 °C: relativní vlhkost vzduchu nižší než 80 % při pracovní teplotě od 30 °C do 40 °C: relativní vlhkost vzduchu nižší než 75 % při pracovní teplotě od 40 °C do 50 °C: relativní vlhkost vzduchu nižší než 45 %

- Teplota skladování: přístroj BENNING MM 6-1/ MM 6-2 může být skladován při tep lotách - 20 °C až + 60 °C (vlhkost vzduchu 0 až 80 %). Z přístroje musíte vyjmout baterii.

7. Elektrické údaje

Poznámka: Přesnost měření je udávána jako součet

• relativního podílu naměřené hodnoty a
• počtu číslic (tzn. číselné kroky posledního místa)

Tato presnost měření platí při teplotách od 18 °C do 28 °C a relativní vlhkosti vzduchu nižší než 80 %.

Naměřená hodnota je získávána a zobrazována jako pravá efektivní hodnota (TRUE RMS, AC spojka). Pravoúhlé signály nejsou specifikovány. U krívek, kterou nejsou ve tvaru sinusoidy, je zobrazovaná hodnota nepřesná. Z toho vyplývá dodatečná chyba pro následující faktory výkyvu:

faktor výkyvu od 1,0 od 2,0; dodatečná chyba + 3,0 %

faktor výkyvu od 2,0 do 2,5; dodatečná chyba + 5,0 %

faktor výkyvu od 2,5 do 3,0; dodatečná chyba + 7,0 % (platí do čísla 4000)

7.1 Rozsahy stejnosměrného napětí DC

Vstupní odpor činí 10 MΩ

Jištění proti přetížení: 1000 V _AC/DC

Rozsah měření	Indikátor přetížení	Rozlišení Přesnost měření
6,000 V 6,600 V 0,001 V ± (0,5 % hodnoty měření + 5 císlic)
60,00 V 66,00 V 0,01 V ± (0,5 % hodnoty měření + 5 císlic)
600,0 V 660,0 V 0,1 V	± (0,5 % hodnoty měření + 5 císlic)
1000 V 1100 V	1 V ± (0,5 % hodnoty měření + 5 císlic)

7.1.1 Rozsahy stejnosměrného napětí mV DC

Vstupní odpor činí 10 MΩ

Jištění proti přetížení: 1000 V _AC/DC

Rozsah měření	Indikátor přetížení	Rozlišení Přesnost měření
600,0 mV	660,0 mV	0,1 mV	± (0,5 % hodnoty měření + 8 císlic)

7.2 Rozsahy střídavého napětí AC

Vstupní odpor činí 10 MΩ paralelně < 100 pF.

Jištění proti přetížení: 1000 V _AC/DC

Rozsah měření	Indikátor přetížení	Rozlišení	Přesnost měření v rozsahu kmitočtů*45 Hz – 500 Hz (sinusoida)
600,0 mV	660,0 mV	0,1 mV	± (1,0 % hodnoty měření + 8 císlic)
6,000 V	6,600 V	0,001 V	± (1,0 % hodnoty měření + 5 císlic)
60,00 V	66,00 V	0,01 V	± (1,0 % hodnoty měření + 5 císlic)
600,0 V	660,0 V	0,1 V	± (1,0 % hodnoty měření + 5 císlic)
1000 V	1100 V	1 V	± (1,0 % hodnoty měření + 5 císlic)

* > 10 císlic

7.3 AutoV, oblast LoZ

Nízkoohmový vstupní odpor cca 3 kΩ způsobí potlačení induktivního a kapacitního napětí.

Jištění proti přetížení: 1000 V _AC/DC

Rozsah měření	Indikátor přetížení	Rozlišení	Přesnost měření v rozsahu kmitočtů* 45 Hz – 500 Hz (sinusoida)
600,0 V	660,0 V	100 mV	± (2,0 % hodnoty měření + 5 Číslic)
1000 V	1100 V	1 V	± (2,0 % hodnoty měření + 5 Číslic)

* > 10 císlic

7.4 Rozsahy stejnosměrného proudu DC (BENNING MM 6-2)

Jištění proti přetížení:

- 11 A (1000 V AC/ DC) pojistka, 30 kA, rychlá na vstupu 10 A

Maximální doba měření:

• 3 minuty při > 5 A (pauza > 20 minut)
• 30 sekund pri > 10 A (pauza > 10 minut)

Rozsah měření	Indikátor přetížení	Rozlišení Přesnost měření
6,000 A	6,600 A	0,001 A	± (1,0 % hodnoty měření + 5 císlic)

10,00 A 20,00 A 0,01 A ± (1,0 % hodnoty měření + 5 císlic)

7.4.1 Rozsahy stejnosměrného proudu μA DC (BENNING MM 6-1)

Vstupní odpor činí ca. 3 kΩ

Jištění proti přetížení: 1000 V _AC/DC

Rozsah měření	Indikátor přetížení	Rozlišení Přesnost měření
600,0 μA 660,0 μA	0,1 μA ± (1,0 % hodnoty měření + 5 císlic)

7.5 Rozsahy střídavého proudu AC (BENNING MM 6-2)

Jištění proti přetížení:

- 11 A (1000 V AC/ DC) pojistka, 30 kA, rychlá na vstupu 10 A

Maximální doba měření:

- 3 minuty při > 5 A (pauza > 20 minut)

- 30 sekund při > 10 A (pauza > 10 minut)

Rozsah měření	Indikátor přetížení	Rozlišení	Přesnost měření v rozsahu kmitočtů 45 Hz – 500 Hz (sinusoida)
6,000 A	6,600 A	0,001 A ± (1,5 % hodnoty měření + 5 císlic)*
10,00 A	20,00 A	0,01 A	± (1,5 % hodnoty měření + 5 císlic)*

* 6 A rozsah měření od ≥ 20 mA, 10 A rozsah měření od ≥ 100 mA

7.5.1 Rozsahy stejnosměrného proudu μA AC (BENNING MM 6-1)

Vstupní odpor činí ca. 3 kΩ

Jištění proti přetížení: 1000 V _AC/DC

Rozsah měření	Indikátor přetížení	Rozlišení	Přesnost měření v rozsahu kmitočtů 45 Hz – 500 Hz (sinusoida)
600,0 μA	660,0 μA	0,1 μA	± (1,5 % hodnoty měření + 5 císlic)*

* Rozsah měření od ≥ 0,1 μA

7.6 Rozsahy odporu

Jištění proti přetížení: 1000 V _AC/DC

Rozsah měření	Indikátor přetížení	Rozlišení	Přesnost měření
600,0 Ω	660,0 Ω 0,1 Ω	± (0,9 % hodnoty měření + 8 císlic)
6,000 kΩ	6,600 kΩ	0,001 kΩ ± (0,9 % hodnoty měření + 5 císlic)
60,00 kΩ	66,00 kΩ	0,01 kΩ ± (0,9 % hodnoty měření + 5 císlic)
600,0 kΩ	660,0 kΩ	0,1 kΩ	± (0,9 % hodnoty měření + 5 císlic)
6,000 MΩ	6,000 MΩ	0,001 MΩ	± (0,9 % hodnoty měření + 5 císlic)
40,00 MΩ	40,00 MΩ	0,01 MΩ ± (1,5 % hodnoty měření + 8 císlic)*

* Naměřené hodnoty > 10 MΩ mohou způsobit běh zobrazení (max. ± 50 Číslic)

7.7 Zkouška diod

Jištění proti přetížení: 1000 V _AC/DC

Max. napětí naprázdno: 1,8 V

Rozsah měření	Indikátor přetížení	Rozlišení	Přesnost měření
1,500 V	1,550 V	0,001 V	± (0,9 % hodnoty měření + 5 císlic)

7.8 Zkouška průchodu proudu

Jištění proti přetížení: 1000 V _AC/DC

Zabudovaný bzučák zazní při odporu menším než 20 Ω do 200 Ω. Signální tón se vypne při odporu R větším než 200 Ω. Přídavně svítí při průchodu červená kontrolka LED 14 v horní oblasti přístroje.

Rozsah měření	Indikátor přetížení	Rozlišení	Přesnost měření
600,0 Ω	660,0 Ω 0,1 Ω	± (0,9 % hodnoty měření + 8 císlic)

7.9 Rozsahy kapacity

Podmínky: Vybijte kondenzátory a zapojte je podle uvedené polarity.

Jištění proti přetížení: 1000 V _AC/DC

Rozsah měření	Indikátor přetížení	Rozlišení Přesnost měření
1,000 μF 1,100 μF 0,001 μF ± (1,9 % hodnoty měření + 8 císlic)
10,00 μF 11,00 μF 0,01 μF ± (1,9 % hodnoty měření + 5 císlic)
100,0 μF 110,0 μF 0,1 μF ± (1,9 % hodnoty měření + 5 císlic)
1,000 mF 1,100 mF 0,001 mF ± (1,9 % hodnoty měření + 5 císlic)
10,00 mF 11,00 mF 0,01 mF	± (1,9 % hodnoty měření + 5 císlic)

7.10 Rozsahy frekvence

Jištění proti přetížení: 1000 V _AC/DC

Rozsah měření	Indikátor přetížení	Rozlišení Přesnost měření
100,00 Hz	100,00 Hz	0,01 Hz	± (0,1 % hodnoty měření + 5 císlic)
1000,0 Hz	1000,0 Hz	0,1 Hz	± (0,1 % hodnoty měření + 5 císlic)
10,000 kHz	10,000 kHz	0,001 kHz	± (0,1 % hodnoty měření + 5 císlic)
100,00 kHz	100,00 kHz	0,01 kHz	± (0,1 % hodnoty měření + 5 císlic)

Minimální kmitočet: 1 Hz

Minimální citlivost:
> 5 V_ss pro V_AC (1 Hz - 10 kHz)

20 V_ss pro V_AC (10 kHz - 50 kHz), není specifikováno pro
(50 kHz - 100 kHz)
>0,6A_ssproA_AC

7.11 Rozsahy teploty °C/ °F (BENNING MM 6-1)

Jištění proti přetížení: 1000 V _AC/DC

Rozsah měření	Indikátor přetížení	Rozlišení	Přesnost měření*
-40 °C - +400 °C	- 44 °C - +440 °C	0,1 °C	± (1,0 % hodnoty měření + 20 císlic)
-40 °F - +752 °F	- 44 °F - +824 °F	0,1 °F	± (1,0 % hodnoty měření + 36 císlic)

* K uvedené přesnosti měření je třeba přičíst přesnost měření teplotního senzoru typu K.

Senzor teploty drátu typu K: Rozsah měření: - 60 °C od 200 °C

Přesnost měření: ± 2 °C

Přesnost měření platí pro stabilní teploty prostředí < ± 1 °C. Po změně teploty prostředí o ± 2 °C jsou údaje přesnosti měření platné po 2 hnodinách.

7.12 PEAK HOLD pro AC V/ AC A

K uvedené přesnosti měření je třeba připočítat číslo ± 150.

Pravoúhlé signály nejsou specifikovány.

8. Měření s přístrojem BENNING MM 6-1/ MM 6-2

8.1 Příprava měření

Přístroj BENNING MM 6-1/ MM 6-2 používejte a skladujte jen za uvedených teplotních podmínek pro práci a skladování, nevystavujte jej dlouhodobému působení slunečního záření.

• Překontrolujte údaje o jmenovitém napětí a proudu na bezpečnostních měřících kabelech. Součástí dodávky jsou bezpečnostní měřící kabely, které ve jmenovitém napětí a proudu odpovídají přístroji BENNING MM 6-1/ MM 6-2.
• Překontrolujte izolaci bezpečnostních měřících kabelů. Pokud je izolace poškozena, okamžitě bezpečnostní měřící kabely vyřadťe.
• Přezkoušejte průchod bezpečnostních měřících kabelů. Pokud je vodič v bezpečnostním měřícím kabelu přerušen, okamžitě tento kabel vyřadťe.
• Dříve než pomocí otočného spínače ⑨ vyberete jinou funkci, musíte bezpečnostní měřící kabely odpojit od místa měření.
• Silné zdroje rušení v blízkosti přístroje BENNING MM 6-1/ MM 6-2 mohou způsobit neustálené chování displeje a chyby měření.

8.2 Měření napětí a proudu

Dbejte na maximální napětí vůči uzemnění!

Nebezpečí úrazu elektrickým proudem!

Nejvyšší napětí povolené na zdířkách,

- COM-zdířka ^11

- zdířka (+) pro V, Ω, +Hz, μA, (BENNING MM 6-1) resp. pro V, Ω, , -Hz ⑩ (BENNING MM 6-2)

- zdířka pro rozsah 10 A ⑫ (BENNING MM 6-2)

přístroje BENNING MM 6-1/ MM 6-2 je 600 V CAT IV/ 1000 V CAT III vůči zemi.

8.2.1 Měření napětí

• Otočným spínačem ⑨ zvolte na přístroji BENNING MM 6-1/ MM 6-2 požadovanou funkci ( , ). m
• Černý bezpečnostní měřící kabel zapojte do zdířky COM ⑪ na přístroji BENNING MM 6-1/ MM 6-2.
• Červený bezpečnostní měřící kabel zapojte do zdířky 10 na přístroji BENNING MM 6-1/ MM 6-2.
• Bezpečnostní měřící kabely spojte s body měření a naměřenou hodnotu přečtěte na číslicálním displeji ① přístroje BENNING MM 6-1/ MM 6-2.
  viz obrázek 2: měření stejnosměrného napětí
  viz obrázek 3: měření střídavého napětí

8.2.2 Měření proudu

• Otočným spínačem ⑨ zvolte na přístroji BENNING MM 6-1/ MM 6-2 požadovaný rozsah a funkci (A AC/DC nebo μA AC/DC).
• Černý bezpečnostní měřící kabel zapojte do zdířky COM ⑪ na přístroji BENNING MM 6-1/ MM 6-2.
• Červené bezpečnostní měřicí vedení propojte se zdířkou pro rozsah A 12 (až 10 A AC/DC) přístroje BENNING MM 6-2 nebo se zdířkou pro V, Ω, Hz, μA AC/DC, 10 (až 600 μA DC) přístroje BENNING MM 6-1.
• Ve funkci ( A) s tlačítkem (modré) ④ na přístroji BENNING MM 6-1 zvolte měřený druh proudu stejnosměrný (DC) nebo střídavý (AC).
• Bezpečnostní měřící kabely spojte s body měření a naměřenou hodnotu přečtěte na číslicálním displeji ① přístroje BENNING MM 6-1/ MM 6-2.
  viz obrázek 4: měření stejnosměrného proudu
  viz obrázek 5: měření střídavého proudu

8.3 Měření odporu

• Otočným spínačem ⑨ zvolte na přístroji BENNING MM 6-1/ MM 6-2 požadovanou funkci (Ω, 1))
• Černý bezpečnostní měřící kabel zapojte do zdířky COM ⑪ na přístroji BENNING MM 6-1/ MM 6-2.
• Červený bezpečnostní měřící kabel zapojte do zdířky 10 na přístroji BENNING MM 6-1/ MM 6-2.
• Bezpečnostní měřící kabely spojte s body měření a naměřenou hodnotu přečtěte na číslicálním displeji ① přístroje BENNING MM 6-1/ MM 6-2.
  viz obrázek 6: měření odporu

8.4 Zkouška diod

• Otočným spínačem ⑨ zvolte na přístroji BENNING MM 6-1/ MM 6-2 požadovanou funkci (←→).
• Tlačítkem (modrým) ④ na přístroji BENNING MM 6-1/ MM 6-2 přepněte přístroj na zkoušku diod (▶).
• Černý bezpečnostní měřící kabel zapojte do zdířky COM ⑪ na přístroji BENNING MM 6-1/ MM 6-2.
• Červený bezpečnostní měřící kabel zapojte do zdířky 10 na přístroji BENNING MM 6-1/ MM 6-2.
• Bezpečnostní měřící kabely spojte s přívody diod a naměřenou hodnotu přečtěte na číslicálním displeji ① BENNING MM 6-1/ MM 6-2.
• Pro běžnou křemíkovou diodu, vloženou ve směru toku se zobrazí napětí mezi 0,4 V až 0,8 V. Zobrazení „000“ poukazuje na zkrat v.
• Není-li zjištěno propustné napětí, zkontrolujte nejprve polaritu diody. Pokud se propustné napětí i nadále nezobrazuje, je propustné napětí diody mimo hranice měřené oblasti.
  viz obrázek 7: zkouška diod

8.5 Zkouška průchodu proudu se bzučákem a červenou kontrolkou LED

• Otočným spínačem ⑨ zvolte na přístroji BENNING MM 6-1/ MM 6-2 požadovanou funkci (Ω, 1))
• Tlačítkem (modrým) ④ na přístroji BENNING MM 6-1/ MM 6-2 přepněte přístroj na zkoušku průchodu (1).
• Černý bezpečnostní měřící kabel zapojte do zdířky COM ⑪ na přístroji BENNING MM 6-1/ MM 6-2.
• Červený bezpečnostní měřící kabel zapojte do zdířky 10 na přístroji BENNING MM 6-1/ MM 6-2.
• Bezpečnostní měřící kabely spojte s body měření. Jestliže odpor vedení mezi zdířkami COM 11 a zdířkou 10 klesne pod hodnotu 20 Ω až 200 Ω, zazní bzučák vestavěný v přístroji BENNING MM 6-1/ MM 6-2 a rozsvítí se

červená kontrolka LED 14.

viz obrázek 8: zkouška průchodu proudu se bzučákem

8.6 Měření kapacity

Před měřením kapacity kondenzátory vždy úplně vybijte! Na zdířky pro měření kapacity nikdy nepřikládejte napětí! Přístroj by se mohl poškodit nebo zničit! Poškozený přístroj může být příčinou úrazů elektrickým proudem!

• Otočným spínačem ⑨ zvolte na přístroji BENNING MM 6-1/ MM 6-2 požadovanou funkci (-).
• Zjistěte polaritu kondenzátoru a kondenzátor úplně vybijte.
• Černý bezpečnostní měřící kabel zapojte do zdířky COM ⑪ na přístroji BENNING MM 6-1/ MM 6-2.
• Červený bezpečnostní měřící kabel zapojte do zdířky 10 na přístroji BENNING MM 6-1/ MM 6-2.
• Bezpečnostní měřící kabely spojte s vybitým kondenzátorem (pozor na správné pólování) a naměřenou hodnotu přečtěte na číslicálním displeji přístroje BENNING MM 6-1/ MM 6-2.
  viz obrázek 9: měření kapacity

8.7 Měření frekvence

• Otočným voličem ⑨ zvolte požadovanou funkci (,Hz) přístroje BENNING MM 6-1 nebo funkci (Hz nebo Hz) přístroje BENNING MM 6-2.
• Černý bezpečnostní měřící kabel zapojte do zdířky COM ⑪ na přístroji BENNING MM 6-1/ MM 6-2.
• Při měření frekvence v rozsahu napětí připojte bezpečnostní měřicí vedení ke zdířce 10 přístroje BENNING MM 6-1/ MM 6-2 a u přepněte stisknutím tlačítka (modré) 4 na měření frekvence (Hz).
• Při měření frekvence v rozsahu proudu připojte bezpečnostní měřicí vedení ke zdířce 12 přístroje BENNING MM 6-2 a přepněte stisknutím tlačítka (modré) 4 na měření frekvence (Hz).
• Zohledněte minimální citlivost přístroje BENNING MM 6-1/ MM 6-2 pro měření frekvence!
• Bezpečnostní měřící kabely spojte s body měření a naměřenou hodnotu přečtěte na číslicálním displeji ① přístroje BENNING MM 6-1/ MM 6-2.
  viz obrázek 10: měření frekvence

8.8 Měření teploty (BENNING MM 6-1)

• Otočným spínačem ⑨ zvolte na přístroji BENNING MM 6-1 požadovanou funkci 📁.
• Tlačítkem (modrým) ④ provedte přepnutí na °F popř. °C.
  Teplotní snímač (typ K) připojte se správným pólováním ke zdířce COM a ke zdířce 10.
• Kontaktní místo (konec kabelu senzoru) umístěte na měřené místo a naměřenou hodnotu přečtěte na číslicálním displej① přístroje BENNING MM 6-1. viz obrázek 11: měření teploty

8.9 Indikátor napětí

Funkce indikátoru napětí neslouží ke zjištění beznapěťového stavu. I bez akustické nebo optické signalizace může hrozit nebezpečné dotykové napětí. Ohrožení elektrickým proudem!

• Otočným spínačem ⑨ zvolte na přístroji BENNING MM 6-1/ MM 6-2 požadovanou funkci (VoltSense).
• Tlačítkem (modré) ④ přepněte na Hi (vysoká citlivost), resp. Lo (nízká citlivost).
• Funkce indikátoru napětí nevyžaduje žádné měřicí vedení (bezdotykové zjištění střídavého pole). V horní oblasti přístroje BENNING MM 6-1/ MM 6-2 se nachází snímač záznamu. Když se lokalizuje fázové napětí, zazní akustický signál a svítí červená kontrolka LED 14 v horní oblasti přístroje. Indikace se provádí jen v uzemněných sitích střídavého proudu!

Upozornění pro praxi:

Přerušení (v případě zlomení kabelů) ve volně ležících kabelech, např. kabelových bubnech, světelných řetězcích atd., lze sledovat od místa napájení (fáze) až po místo přerušení.

Funkční pásmo: ≥ 230 V

Viz obrázek 12: Indikátor napětí s bzučákem

8.9.1 Kontrola fází

• Otočným spínačem ⑨ zvolte na přístroji BENNING MM 6-1/ MM 6-2 požadovanou funkci (VoltSense).
• Tlačítkem (modré) ④ přepněte na Hi (vysoká citlivost), resp. Lo (nízká citli-

vost).

• Červený bezpečnostní měřicí kabel spojte se zdířkou 10 pro V na BENNING MM 6-1/ MM 6-2.
• Bezpečnostní měřicí kabel spojte s bodem měření (částí zařízení).
• Když zazní akustický signál a svítí červená kontrolka LED 14, existuje na tomto měřicím bodu (část zařizení) jedna fáze uzemněného střídavého napětí.

9. Údržba

Před otevřením přístroje BENNING MM 6-1/ MM 6-2 je bezpodmínečně nutno odstranit přívod napětí! Nebezpečí úrazu elektrickým proudem!

Práce na otevřeném přístroji BENNING MM 6-1/ MM 6-2 pod napětím je povolena vý hradně odborníkům z oboru elektro, kteří při práci musí dodržovat zvláštní opatření pro prevenci úrazů.

Dříve než přístroj BENNING MM 6-1/ MM 6-2 otevřete, odpojte jej od napětí:

• Nejdříve odpojte oba bezpečnostní měřící kabely od měřeného objektu.
• Poté odpojte oba bezpečnostní měřící kabely z přístroje BENNING MM 6-1/ MM 6-2.
• Přepněte otočný spínač ⑨ do polohy „OFF“.

Za určitých předpokladů nelze zajistit bezpečnost při zacházení s přístrojem BENNING MM 6-1/ MM 6-2, např. při:

• viditelných škodách krytu,
• chybách při měření,
• znatelných následcích dlouhodobějšího skladování v nepříznivých podmínkách a
• znatelných následcích špatného transportu.

V těchto případech přístroj BENNING MM 6-1/ MM 6-2 okamžitě vypněte, odpojte od mě řených míst a zajistěte jej proti opakovanému použití.

9.2 Čištění

Přístroj čistěte zvenku čistým a suchým hadříkem (s výjimkou speciálních čistících hadříků). K čištění přístroje nepoužívejte žádná rozpouštědla ani abrazivní čistící prostředky. Pečlivě dbejte na to, aby schránka na baterii a kontakty nebyly znečištěny elektrolytem vytékajícím z baterie.

Pokud je oblast baterie nebo pouzdra na baterie znečištěna elektrolytem nebo bílými usazeninami, vyčistěte také tyto části suchým hadříkem.

9.3 Výměna baterie

Před otevřením přístroje BENNING MM 6-1/ MM 6-2 bezpodmínečně odstraňte přívod napětí! Nebezpečí úrazu elektrickým proudem!

BENNING MM 6-1/ MM 6-2 je napájen jednou 9 V baterií (IEC 6 LR 61). Výměna baterie (viz obrázek 13) je úspěšná, jakmile na displeji zmizí všechny segmenty v symbolu baterie ③ a symbol baterie bliká.

Baterii vyměníte tímto způsobem:

• Odpojte bezpečnostní měřící kabely z měřícího obvodu.
• Odpojte bezpečnostní měřící kabely z přístroje BENNING MM 6-1/ MM 6-2.
• Přepněte otočný spínač ⑨ do polohy „OFF“
• Sundejte gumový ochranný rám 13 z přístroje BENNING MM 6-1/ MM 6-2.
• BENNING MM 6-1/ MM 6-2 položte na přední díl a z víka schránky na baterie uvolněte šroub.
• Zvedněte kryt baterií.
• Sejměte víko schránky na baterie (v prohlubni krytu přístroje) ze spodního dílu.
• Ze schránky na baterii vyjměte vybitou baterii a opatrně z ní sundejte bateriové přívody.
• Novou baterii spojte s bateriovými přívody a srovnejte přívody tak, aby nebyly přivřeny mezi díly krytu. Poté baterii položte na určené místo ve schránce.
• BENNING MM 6-1/ MM 6-2 vsad'te do gumového ochranného rámu viz obrázek 13: výměna baterie

Přispěte i Vy k ochraně životního prostředí! Baterie nepatří do domovního odpadu. Můžete je odevzdat ve sběrně použitých baterií nebo zvláštního odpadu. Informujte se prosím u svého obecního úřadu.

9.4 Výměna pojistek (BENNING MM 6-2)

Před otevřením přístroje BENNING MM 6-2 bezpodmínečně odstraňte přívod napětí! Nebezpečí úrazu elektrickým proudem!

BENNING MM 6-2 je jištěn před přetížením jednou vloženou pojistkou (tavná vložka G) 11 A rychlá (viz obr. 14).

Pojistky vyměníte tímto způsobem:

• Odpojte bezpečnostní měřící kabely z měřícího obvodu.
• Odpojte bezpečnostní měřící kabely z BENNING MM 6-2.
• Přepněte otočný spínač ⑨ do polohy „OFF“.
• Sundejte gumový ochranný rám 13 z BENNING MM 6-2.

- Položte přístroj BENNING MM 6-2 na čelní stranu a uvolněte čtyři vnější šrouby (černé) ze spodní části (dno pouzdra).

Neuvolňujte šrouby z tištěného obvodu přístroje BENNING MM 6-2!

• Dno krytu nadzvedněte ve spodním dílu a sejměte jej za horní stranu z předního dílu.
• Výjměte jeden konec vadné pojistky z držáku pojistek.
• Vadnou pojistku zcela vysuňte z držáku pojistek.
• Vložte novou pojistku se stejným jmenovitým proudem, spouštěcí charakteristikou a stejnými rozměry.
• Novou pojistku umístěte do středu držáku pojistky.
• Nasad'te dno krytu na přední díl a našroubujte všechny čtyři šrouby.
• Nasad'te víko schránky na baterie na spodní díl a utáhněte šrouby.
• Vsad'te BENNING MM 6-2 do gumového ochranného rámu 13.
  viz obrázek 14: výměna pojistky

9.5 Kalibrace

Společnost Benning zaručuje dodržování technických specifikací uvedených v návodu k obsluze a údajů o přesnosti po dobu prvního roku po datu dodávky. Pro udržení deklarované přesnosti měření musí být přístroj pravidelně kalibrován. Doporučujeme jednou ročně. Zašlete přístroj na adresu:

10. Použití gumového ochranného rámu

• Bezpečnostní měřící kabely můžete uložit tak, že je navinete kolem ochranného gumového rámu 13 a jejich hroty zatlačíte do držáků na ochranném rámu 13 k tomu určených (viz obr. 15).
• Bezpečnostní měřící kabely můžete na ochranný gumový rám 13 připevnit tak, aby měřící hrot volně vyčníval, pak můžete k bodu měření přiblížit mě řící hrot spolu s přístrojem BENNING MM 6-1/ MM 6-2.
• Zadní podpěra na gumovém ochranném rámu 13 umožňuje přístroj BENNING MM 6-1/ MM 6-2 šikmo postavit (usnadňuje přečtení zobrazovaných dat) (viz obr. 16).
• Pryžový ochranný rám 13 obsahuje magnet, který lze použít k zavěšení.
  viz obrázek 15: navinutí bezpečnostních měřících kabelů
  viz obrázek 16: postavení přístroje BENNING MM 6-1/ MM 6-2

11. Technické údaje měřícího příslušenství

- norma: EN 61010-031,

- maximální měřené napětí proti zemi ( ÷) a měřící kategorie: s nástrčnou čepičkou: 1000 V CAT III, 600 V CAT IV, bez nástrčné čepičky: 1000 V CAT II,

- maximální měřené proud 10 A,

- ochranná třída II (☐), průchozí dvojitá nebo zesílená izolace,

- stupeň znečištění: 2,

- délka: 1,4 m, AWG 18,

- podmínky okolí:

barometrická výška při měření: maximálně 2000 m, teplota 0 °C až + 50 °C, vlhkost 50 % až 80 %

- Používejte vodiče jen v bezvadném stavu a takovým způsobem, který odpovídá tomuto návodu, protože v opačném případě může být poškozena k tomu určená ochrana.

- Vyřad'te vodič, pokud je izolace poškozená nebo pokud došlo k přerušení ve

vedení/zástrčce.

• Nedotýkejte se holých kontaktních hrotů. Dotýkejte se pouze rukojeti!
• Zasuňte zahnuté přípojky do zkoušecího nebo měřícího přístroje.

12. Ochrana životního prostředí

Po ukončení životnosti přístroje prosím předejte přístroj příslušným sběrným místům na likvidaci.
