ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FS DW 866 XS FRANKE

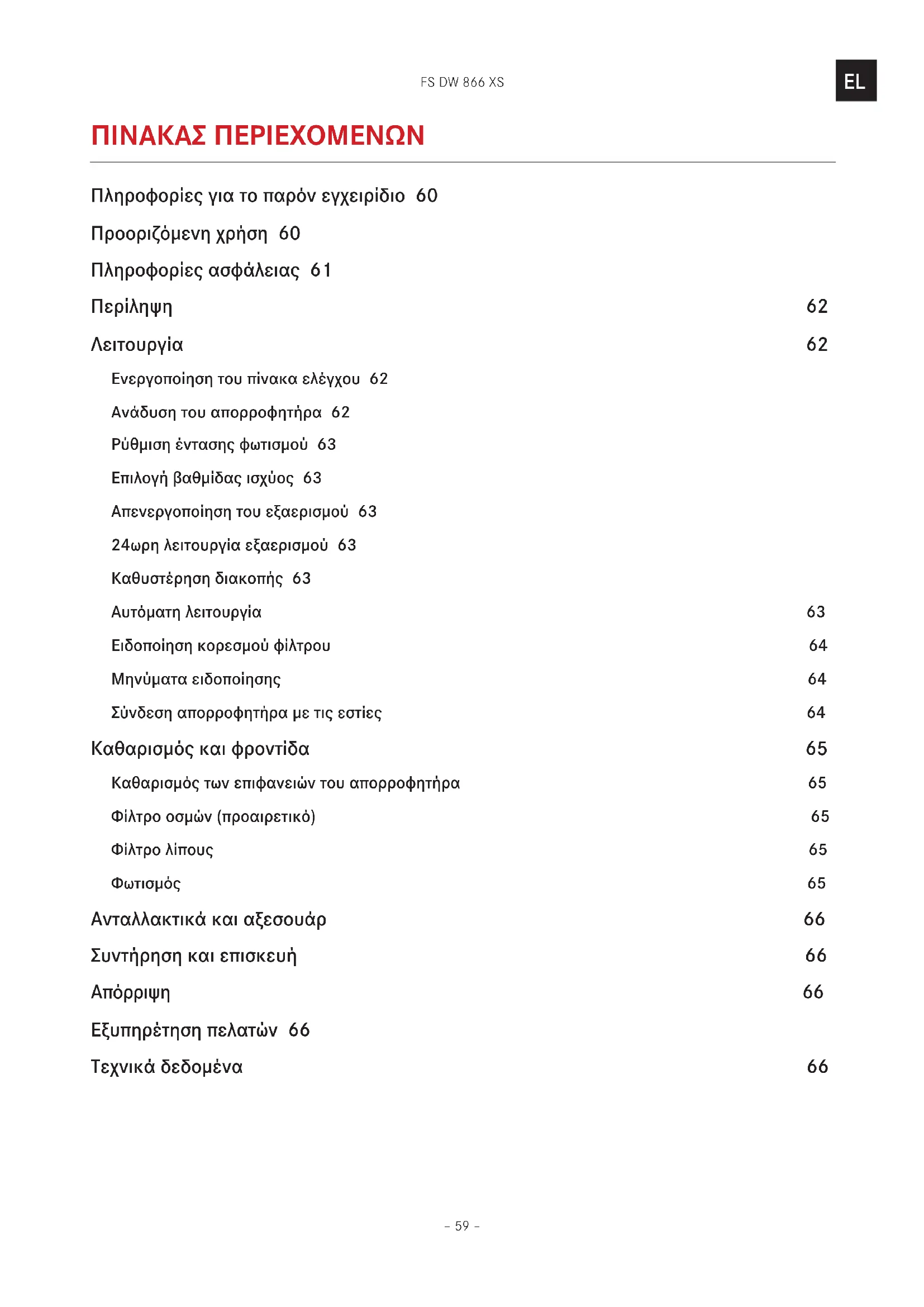

ΠΊΝΑΚΑΣ ΠΕΡΊΕΧΟΜΕΝΩΝ Πληροφορίες για το παρόν εγχειρίδιο 60 Προοριζόμενη χρήση 60 Πληροφορίες ασφάλειας 61 Περίληψη 62 Λειτουργία 62 Ενεργοποίηση του πίνακα ελέγχου 62 Ανάδυση του απορροφητήρα 62 Ρύθμιση έντασης φωτισμού 63 Επιλογή βαθμίδας ισχύος 63 Απενεργοποίηση του εξαερισμού 63 24ωρη λειτουργία εξαερισμού 63 Καθυστέρηση διακοπής 63 Αυτόματη λειτουργία 63 Ειδοποίηση κορεσμού φίλτρου 64 Μηνύματα ειδοποίησης 64 Σύνδεση απορροφητήρα με τις εστίες 64 Καθαρισμός και φροντίδα 65 Καθαρισμός των επιφανειών του απορροφητήρα 65 Φίλτρο οσμών (προαιρετικό) 65 Φίλτρο λίπους 65 Φωτισμός 65 Ανταλλακτικά και αξεσουάρ 66 Συντήρηση και επισκευή 66 Απόρριψη 66 Εξυπηρέτηση πελατών 66 Τεχνικά δεδομένα 66FS DW 866 XS – 60 –

ΠΛΗΡΟΦΟΡΊΕΣ ΓΊΑ ΤΟ ΠΑΡΟΝ ΕΓΧΕΊΡΊΔΊΟ Το παρόν εγχειρίδιο χρήστη ισχύει για διαφορετικά μοντέλα της συσκευής. Επομένως, κάποια από τα χαρακτηριστικά και τις λειτουργίες που περιγράφονται πιθανώς να μην είναι διαθέσιμα στο συγκεκριμένο μοντέλο σας.

Διαβάστε προσεκτικά το εγχειρίδιο χρήστη πριν χρησιμοποιήσετε τη συσκευή.

Φυλάξτε το εγχειρίδιο χρήστη.

Χρησιμοποιήστε τη συσκευή που περιγράφεται στο παρόν εγχειρίδιο χρήστη μόνο σύμφωνα με την προοριζόμενη χρήση. Σύμβολο Σημασία Σύμβολο προειδοποίησης. Προειδοποίηση για κινδύνους τραυματισμού.

Ασφαλείς ενέργειες και σημειώσεις προειδοποίησης για αποφυγή τραυματισμού ή ζημιάς.

Σχέδιο δράσης. Καθορίζει ποιες ενέργειες πρέπει να γίνουν.

Αποτέλεσμα. Αποτέλεσμα ενός ή περισσότερων βημάτων δράσης. 9 Προϋπόθεση που χρειάζεται να πραγματοποιείται πριν το επόμενο

ΠΡΟΟΡΊΖΟΜΕΝΗ ΧΡΗΣΗ Ο απορροφητήρας έχει κατασκευαστεί αποκλειστικά για οικιακή χρήση για τον περιορισμό υδρατμών κατά το μαγείρεμα. Ο απορροφητήρας, ο οποίος είναι εξοπλισμένος με φίλτρο οσμών, απομακρύνει τους υδρατμούς που δημιουργούνται πάνω από τις εστίες, μέσω ενός συστήματος εξαερισμού ή αναρρόφησης αέρα. O απορροφητήρας μπορεί να χρησιμοποιηθεί και σε συνδυασμό με εστία αερίου, η οποία απαιτείται να έχει τα ακόλουθα χαρακτηριστικά: – Μέγιστη Ισχύ: 12,4 kW – 5 εστίες αερίου, όπως φαίνεται στις ακόλουθες

ΠΛΗΡΟΦΟΡΊΕΣ ΑΣΦΑΛΕΊΑΣ Ο κατασκευαστής δεν φέρει καμία ευθύνη για πιθανές ζημιές που μπορεί να προκύψουν εξαιτίας λανθασμένης εγκατάστασης και λανθασμένης, ακατάλληλης ή αλόγιστης χρήσης της συσκευής. Ο απορροφητήρας δεν μπορεί να αντέξει βαρύ

Μην σκαρφαλώνετε, στέκεστε ή κάθεστε στον απορροφητήρα.

Μην τοποθετείτε οποιοδήποτε αντικείμενο πάνω στον απορροφητήρα. Παιδιά 8 ετών και άνω, καθώς και άτομα με περιορισμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες, ή με περιορισμένη εμπειρία ή γνώσεις, δεν μπορούν να χρησιμοποιούν ή να καθαρίζουν τη συσκευή, εκτός αν επιβλέπονται και καθοδηγούνται από ένα άτομο υπεύθυνο για την ασφάλειά τους. Παιδιά κάτω των 8 ετών δεν μπορούν να χρησιμοποιούν ή να καθαρίζουν τη συσκευή ακόμα κι αν επιβλέπονται. Αυτή η συσκευή δεν είναι παιχνίδι.

Απομακρύνετε τα παιδιά από τη συσκευή και τα υλικά συσκευασίας.

Μην αφήνετε παιδιά κοντά στη συσκευή χωρίς

Μην αφήνετε παιδιά να παίζουν με τη συσκευή.

Όταν χρησιμοποιείτε τον απορροφητήρα, ελέγχετε τα εγχειρίδια των ηλεκτρικών εστιών και λοιπών συσκευών μαγειρέματος που χρησιμοποιούνται κάτω από τον απορροφητήρα ή κατά τη λειτουργία του απορροφητήρα. Μπορεί να ανατραπούν τηγάνια ή κατσαρόλες κατά την ανάδυση του απορροφητήρα.

Μην τοποθετείτε τηγάνια ή κατσαρόλες στο άνοιγμα ανάδυσης του απορροφητήρα ή μην τα αφήνετε πολύ κοντά στον ανοικτό απορροφητήρα. Κίνδυνος πυρκαγιάς και κίνδυνος τραυματισμού εξαιτίας της ελεύθερης φλόγας! Υπολείμματα στο φίλτρο λίπους μπορεί να πιάσουν

Μην δημιουργείτε ελεύθερες φλόγες γύρω από τη συσκευή (π.χ. φλαμπέ).

Πάντα να καθαρίζετε ή να αντικαθιστάτε όλα τα φίλτρα στα προκαθορισμένα χρονικά διαστήματα. Όταν χρησιμοποιείτε φριτέζες, το καυτό λάδι μπορεί να πάρει φωτιά.

Επιτηρείτε συνεχώς τις φριτέζες κατά τη χρήση

Κίνδυνος τραυματισμού στα μάτια από τον λαμπτήρα LED! Ο λαμπτήρας LED έχει πολύ έντονο φως και μπορεί να προκαλέσει βλάβη στα μάτια.

Μην κοιτάτε απευθείας τη δέσμη φωτός του λαμπτήρα LED για παρατεταμένο χρονικό

Κίνδυνος ηλεκτροπληξίας εξαιτίας συσκευής που έχει υποστεί βλάβη!

Μην ενεργοποιήσετε μια συσκευή που έχει υποστεί ζημιά.

Κατεβάστε την ασφάλεια του ηλεκτρικού πίνακα.

Επικοινωνήστε με την εξυπηρέτηση πελατών. Κίνδυνος ηλεκτροπληξίας εξαιτίας της εισαγωγής

Η συσκευή περιλαμβάνει ηλεκτρικά εξαρτήματα.

Βεβαιωθείτε ότι δεν εισάγεται νερό στο εσωτερικό της συσκευής.

Μην χρησιμοποιείτε ατμό υπό πίεση για να καθαρίσετε τη συσκευή.

Μην χρησιμοποιείτε βρεγμένο πανί για να καθαρίσετε τα λειτουργικά στοιχεία. Κίνδυνος εγκαύματος λόγω καυτής επιφάνειας! Τα προσβάσιμα μεταλλικά εξαρτήματα του απορροφητήρα μπορεί να θερμανθούν όταν μαγειρεύετε με συσκευές που εκπέμπουν μεγάλες ποσότητες θερμότητας (π.χ. εστίες αερίου).

Μην αγγίζετε τις ζεστές επιφάνειες.

Να είστε προσεκτικοί όταν ανοίγετε ή κλείνετε τον πτυσσόμενο πίνακα.

Να φοράτε γάντια ανθεκτικά στη θερμότητα.FS DW 866 XS – 62 –

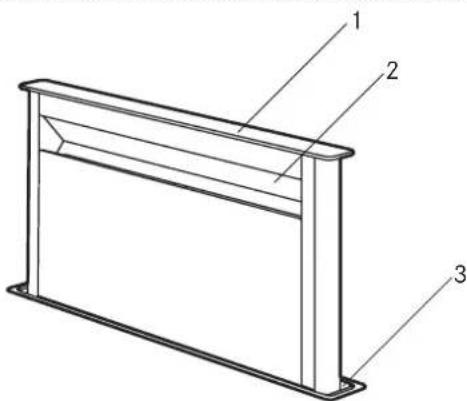

1 Πίνακας ελέγχου 2 Απορροφητήρας με

3 Άνοιγμα Πλήκτρο Λειτουργία Ενεργοποίηση/απενεργοποίηση

Βαθμίδα φωτισμού Ενεργοποιημένη/απενεργοποιημένη ειδοποίηση κορεσμού φίλτρου Αυτόματη λειτουργία (επανενεργοποίηση) Ενεργοποίηση/απενεργοποίηση καθυστέρησης διακοπής Βαθμίδα ισχύος 3 Εντατική λειτουργία Βαθμίδα ισχύος 2 Βαθμίδα ισχύος 1 24ωρη λειτουργία εξαερισμού Άνοδος/κάθοδος του απορροφητήρα Ενεργοποίηση/απενεργοποίηση

Ενεργοποίηση/απενεργοποίηση πίνακα

Ενεργοποίηση του πίνακα ελέγχου

Όλα τα πλήκτρα ανάβουν στη μισή τους

Αν δεν χρησιμοποιηθεί για 15 δευτερόλεπτα, θα επανέλθει σε κατάσταση αναμονής. Ανάδυση του απορροφητήρα Όταν ο απορροφητήρας είναι βυθισμένος:

Πιέστε σύντομα το . Ο απορροφητήρας αναδύεται κατά το ήμισυ, ο εξαερισμός λειτουργεί στη βαθμίδα 1. Όταν ο απορροφητήρας έχει αναδυθεί κατά το

Για πλήρη ανάδυση του απορροφητήρα: Πιέστε σύντομα το .

Ο απορροφητήρας αναδύεται πλήρως, ο εξαερισμός λειτουργεί στη βαθμίδα 1.

Για να βυθίσετε τον απορροφητήρα: Πιέστε παρατεταμένα το .

Ο εξαερισμός απενεργοποιείται, ο απορροφητήρας βυθίζεται. Όταν ο απορροφητήρας αναδύεται πλήρως:

Πιέστε παρατεταμένα το .

Ο εξαερισμός απενεργοποιείται, ο απορροφητήρας βυθίζεται.FS DW 866 XS – 63 –

Ρύθμιση έντασης φωτισμού Υψηλής έντασης φωτισμός

Πιέστε σύντομα το . Μείωση φωτισμού κατά το ήμισυ

Πιέστε το για 2 δευτερόλεπτα. Επιλογή βαθμίδας ισχύος Βαθμίδα 1

Η λυχνία ένδειξης του πλήκτρου ανάβει. Βαθμίδα 2

Η λυχνία ένδειξης του πλήκτρου ανάβει. Βαθμίδα 3

Η λυχνία ένδειξης του πλήκτρου ανάβει. Εντατική βαθμίδα Η εντατική λειτουργία διαρκεί 5 λεπτά. Μετά από 5 λεπτά, ο απορροφητήρας επανέρχεται αυτόματα στη βαθμίδα ισχύος στην οποία λειτουργούσε προηγουμένως. Η εντατική λειτουργία δεν μπορεί να ενεργοποιηθεί όταν ο απορροφητήρας είναι ανοικτός κατά το ήμισυ.

Πιέστε παρατεταμένα το για 2 δευτερόλεπτα.

Η λυχνία ένδειξης του πλήκτρου ανάβει. Απενεργοποίηση του εξαερισμού

Ο εξαερισμός απενεργοποιείται. 24ωρη λειτουργία εξαερισμού Η 24ωρη λειτουργία εξαερισμού ενεργοποιεί τη συσκευή στη βαθμίδα 1 (ανάβει για 10 λεπτά και σβήνει για 50 λεπτά). Η 24ωρη λειτουργία εξαερισμού δεν μπορεί να επιλεχθεί κατά τη λειτουργία καθυστέρησης διακοπής ή εντατικής βαθμίδας. Ενεργοποίηση

Πιέστε παρατεταμένα το για 2 δευτερόλεπτα.

Η λυχνία ένδειξης του πλήκτρου αναβοσβήνει. Απενεργοποίηση

Πιέστε παρατεταμένα το για 2 δευτερόλεπτα ή πιέστε το . Καθυστέρηση διακοπής Η καθυστέρηση διακοπής απενεργοποιεί αυτόματα τον εξαερισμό και το φωτισμό μετά από 15 λεπτά και βοηθά στην απομάκρυνση υπολειπόμενων οσμών. Η καθυστέρηση διακοπής μπορεί να επιλεχθεί σε οποιαδήποτε βαθμίδα ισχύος. Η καθυστέρηση διακοπής δεν μπορεί να επιλεχθεί κατά τη λειτουργία εντατικής βαθμίδας ή 24ωρης λειτουργίας εξαερισμού. Ενεργοποίηση

Η λυχνία ένδειξης του πλήκτρου ανάβει. Απενεργοποίηση

Αυτόματη λειτουργία Ο απορροφητήρας έχει σχεδιαστεί για να λειτουργεί αυτόματα μαζί με τις εστίες μέσω της σύνδεσης των δύο συσκευών. Η Αυτόματη λειτουργία ρυθμίζεται αυτόματα όταν ξεκινάτε το μαγείρεμα και ενεργοποιούνται οι εστίες. Το πλήκτρο ανάβει και ενεργοποιείται ο φωτισμός. Η βαθμίδα ταχύτητας θα αυξάνεται αυτόματα από

Αν επιλέξετε μια βαθμίδα ισχύος του εξαερισμού χειροκίνητα ή απενεργοποιήσετε τον εξαερισμό, η Αυτόματη λειτουργία απενεργοποιείται. Όταν τελειώσετε το μαγείρεμα και σβήσετε την εστία, ο απορροφητήρας συνεχίζει για περίπου 60 δευτερόλεπτα πριν απενεργοποιηθεί (απορρόφηση και φωτισμός). Απενεργοποίηση της αυτόματης λειτουργίας Η Αυτόματη λειτουργία απενεργοποιείται, αν επιλέξετε μια άλλη βαθμίδα ισχύος του εξαερισμού χειροκίνητα.

Πιέστε το για 2 δευτερόλεπτα. Επανενεργοποίηση της αυτόματης λειτουργίας

Το πλήκτρο ανάβει.FS DW 866 XS – 64 –

Ειδοποίηση κορεσμού φίλτρου Η ειδοποίηση για τον καθαρισμό του φίλτρου λίπους ανάβει μετά από 100 ώρες αποτελεσματικής λειτουργίας του απορροφητήρα. Το πλήκτρο αναβοσβήνει, όταν ο απορροφητήρας είναι απενεργοποιημένος. Ρύθμιση εκ νέου της ειδοποίησης κορεσμού

Η ρύθμιση εκ νέου πρέπει να πραγματοποιηθεί ενόσω η απορρόφηση της συσκευής είναι απενεργοποιημένη.

Πιέστε για να απενεργοποιήσετε την απορρόφηση.

Πιέστε παρατεταμένα το για 2 δευτερόλεπτα. Όλα τα πλήκτρα αναβοσβήνουν 3 φορές. Η ειδοποίηση έχει ρυθμιστεί εκ νέου. Μηνύματα ειδοποίησης Ειδοποίηση κορεσμού φίλτρου λίπους Όταν ανάβει η ειδοποίηση, πρέπει να καθαρίσετε το φίλτρο λίπους.

Καθαρίστε το φίλτρο λίπους. Σύνδεση απορροφητήρα με τις εστίες Ορισμένα μοντέλα του συγκεκριμένου απορροφητήρα μπορούν να συνδεθούν με συγκεκριμένες εστίες για να εδραιώσουν μια σύνδεση απορροφητήρα-εστιών. Κατά την πρώτη χρήση, μπορεί να χρειαστεί να εδραιώσετε τη σύνδεση απορροφητήρα με τις εστίες. Ζεύξη απορροφητήρα με τις εστίες

Ενεργοποιήστε τον καινούργιο απορροφητήρα και τις καινούργιες εστίες μέσα σε ένα λεπτό το ένα απ‘ το άλλο.

Η διαδικασία ζεύξης ξεκινάει αυτόματα.

Κατά τη διαδικασία ζεύξης, θα ακούγεται ο ήχος «μπιπ» από τον απορροφητήρα

Μετά από μερικά λεπτά, η ζεύξη ολοκληρώνεται και ακούγεται συγκεκριμένη αλληλουχία ηχητικών τόνων «μπιπ» από τον απορροφητήρα. Ο απορροφητήρας και οι εστίες θα επανασυνδέονται μεταξύ τους κάθε φορά που ενεργοποιούνται/ απενεργοποιούνται. Αποσύνδεση απορροφητήρα με τις εστίες Για να αποσυνδέσετε τις εστίες ή τον απορροφητήρα, επαναλάβετε την παρακάτω ακολουθία για την κάθε

5 δευτερόλεπτα ενεργοποίηση, 5 δευτερόλεπτα απενεργοποίηση για 5 φορές. Αυτή η διαδικασία θα μπορούσε να γίνει για τον απορροφητήρα ή τις εστίες μεμονωμένα ή και για τις δύο συσκευές.

Μετά την αποσύνδεση, θα αρχίσει να ακούγεται ο ήχος «μπιπ» από τον απορροφητήρα, που περιμένει να συνδεθεί με μια εστία. Η σύνδεση δεν θα κάνει επανεκκίνηση αν οι εστίες και ο απορροφητήρας δεν απενεργοποιηθούν.FS DW 866 XS – 65 –

ΚΑΘΑΡΊΣΜΟΣ ΚΑΊ ΦΡΟΝΤΊΔΑ Πριν πραγματοποιήσετε καθαρισμό και συντήρηση:

Απενεργοποιήστε τη συσκευή.

Για λεπτομέρειες καθαρισμού και φροντίδας, ανατρέξτε στο εγχειρίδιο που προμηθεύτηκατε με

Κίνδυνος πυρκαγιάς! Κίνδυνος τραυματισμού! Υπολείμματα στο φίλτρο λίπους μπορεί να πιάσουν

Φίλτρα τα οποία δεν καθαρίζονται ή δεν αντικαθίστανται τακτικά μπορεί να πιάσουν φωτιά, αν δημιουργούνται ελεύθερες φλόγες ή μεγάλη ποσότητα θερμότητας κάτω από τον απορροφητήρα.

Πάντα να καθαρίζετε ή να αντικαθιστάτε όλα τα φίλτρα στα προκαθορισμένα χρονικά διαστήματα. Καθαρισμός των επιφανειών του απορροφητήρα

Μην χρησιμοποιείτε οποιαδήποτε καθαριστικά ή χημικά απορρυπαντικά, που θα μπορούσαν να διαβρώσουν ή να γδάρουν τις επιφάνειες της

Καθαρίζετε τον απορροφητήρα με ένα νωπό πανί και ουδέτερο υγρό απορρυπαντικό. Φίλτρο οσμών (προαιρετικό) Καινούργια φίλτρα οσμών (φίλτρο ενεργού άνθρακα) διατίθενται σε εξειδικευμένα καταστήματα.

Μην πλένετε ή επαναχρησιμοποιείτε τα μη πλενόμενα φίλτρα οσμών. Ανατρέξτε στο εγχειρίδιο για λεπτομέρειες καθαρισμού και

Αντικαταστήστε το φίλτρο οσμών μετά από 4 μήνες λειτουργίας ή νωρίτερα μετά από εντατική

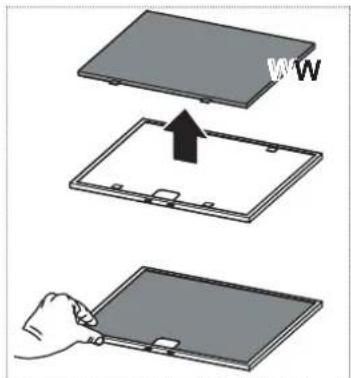

Απορρίψτε το χρησιμοποιημένο φίλτρο οσμών στα οικιακά απόβλητα. Αντικατάσταση του φίλτρου οσμών

Ανοίξτε το περίβλημα.

Αφαίρεση και αντικατάσταση του φίλτρου οσμών.

Κλείστε το περίβλημα. Φίλτρο λίπους Το φίλτρο λίπους μπορεί να πλυθεί στο πλυντήριο των

Για λεπτομέρειες καθαρισμού και φροντίδας, ανατρέξτε στο εγχειρίδιο που προμηθεύτηκατε με

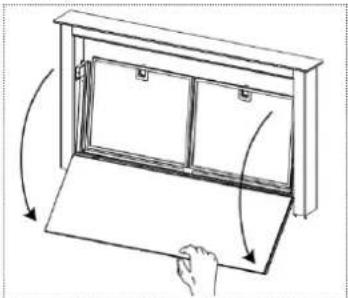

Πλύντε το φίλτρο λίπους μετά από 2 μήνες λειτουργίας ή νωρίτερα μετά από εντατική χρήση. Πλύσιμο του φίλτρου λίπους

Πλύντε το φίλτρο λίπους.

Τοποθετήστε το φίλτρο λίπους στη θέση του.

Κλείστε το περίβλημα.

Βεβαιωθείτε ότι οι λαμπτήρες LED αντικαθίστανται μόνο από το τμήμα εξυπηρέτησης πελατών.FS DW 866 XS – 66 –

ΑΝΤΑΛΛΑΚΤΙΚΑ ΚΑΙ ΑΞΕΣΟΥΑΡ Καινούργια φίλτρα οσμών και λίπους διατίθενται σε εξειδικευμένα καταστήματα. Στοιχείο Τύπος, αρ. στοιχείου Παρατήρηση Φίλτρο οσμής 112.0262.703

υψηλής απόδοσης, πλενόμενο μακροχρόνιο, πλενόμενο Φίλτρο λίπους 133.0261.220 Κασέτα φίλτρου 314x253 ΣΥΝΤΉΡΉΣΉ ΚΑΙ ΕΠΙΣΚΕΥΉ Επισκευές που πραγματοποιούνται με ακατάλληλο τρόπο μπορεί να προκαλέσουν σοβαρό τραυματισμό, ζημιά στη συσκευή και τα εξαρτήματα, καθώς και να επηρεάσουν τη λειτουργία της συσκευής.

Βεβαιωθείτε ότι η συντήρηση στα ηλεκτρικά εξαρτήματα και στο σωλήνα απαγωγής πραγματοποιείται μόνο από τον κατασκευαστή ή την εξυπηρέτηση πελατών.

Βεβαιωθείτε ότι τα φθαρμένα καλώδια αντικαθίστανται μόνο από τον κατασκευαστή ή την εξυπηρέτηση πελατών.

Το σύμβολο στο προϊόν ή τη συσκευασία υποδεικνύει ότι η συσκευή δεν πρέπει να απορρίπτεται στα οικιακά απόβλητα. Απορρίπτοντας τη συσκευή με σωστό τρόπο, βοηθάτε στην αποφυγή επικίνδυνων επιπτώσεων στο περιβάλλον και την υγεία. Περισσότερες πληροφορίες σχετικά με την ανακύκλωση της συσκευής διατίθενται από την αρμόδια αρχή, την τοπική υπηρεσία διάθεσης απορριμμάτων ή τον προμηθευτή της συσκευής.

Απορρίψτε τη συσκευή, η οποία πρέπει να απορριφθεί, σε συγκεκριμένο σημείο συλλογής απορριμμάτων για ηλεκτρονικές και ηλεκτρικές

Ανατρέξτε στη διεύθυνση επικοινωνίας για τη χώρα σας στην τελευταία σελίδα ή στην ιστοσελίδα www.franke.com ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ

Ανατρέξτε στην πινακίδα αναγνώρισης σήματος που βρίσκεται στο προϊόν. Περισσότερες πληροφορίες σχετικά με τα τεχνικά δεδομένα διατίθενται στην ιστοσελίδα: – www.franke.comFS DW 866 XS – 67 –
