FS DW 866 XS - Cappa da cucina FRANKE - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo FS DW 866 XS FRANKE in formato PDF.
| Marca | Franke |
| Modello | FS DW 866 XS |
| Categoria | Cappa aspirante |
| Tipo di installazione | Integrata o sospesa (a seconda del modello) |
| Uso previsto | Domestico, eliminazione dei vapori di cottura |
| Alimentazione elettrica | 220-240 V ~ 50/60 Hz |
| Potenza totale massima della piastra compatibile | 12,4 kW (gas, 5 fuochi) |
| Comandi | Pannello di comando tattile |
| Illuminazione | LED, regolabile a piena o mezza intensità |
| Livelli di potenza | 3 livelli + modalità intensiva (5 minuti) |
| Funzioni speciali | Modalità ventilazione 24h, spegnimento ritardato (15 min), modalità automatica con piastra connessa, allarme saturazione filtro |
| Apertura | Motorizzata, due posizioni (mezza e piena apertura) |
| Connessione piastra | Senza fili, compatibile con alcune piastre Franke |
| Filtro antigrasso | Lavabile in lavastoviglie, rif. 133.0261.220 (cassetta 314x253 mm) |
| Filtro odori (opzionale) | Carbone attivo, rif. 112.0262.703 (alta prestazione, lavabile) o 112.0289.753 (lunga durata, lavabile) |
| Pulizia | Superfici con panno umido e detergente neutro; filtro antigrasso ogni 2 mesi; filtro odori ogni 4 mesi |
| Sicurezza | Spegnimento automatico, blocco bambini (non specificato ma protezione), superficie calda segnalata |
| Riparabilità | Riparazione da centro assistenza autorizzato; LED sostituito solo da centro assistenza |
| Servizio post-vendita | Contatto tramite www.franke.com |
| Smaltimento | Apparecchio elettronico, non gettare nei rifiuti domestici |
Domande frequenti - FS DW 866 XS FRANKE
Domande degli utenti su FS DW 866 XS FRANKE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa da cucina in formato PDF gratuitamente! Trova il tuo manuale FS DW 866 XS - FRANKE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. FS DW 866 XS del marchio FRANKE.

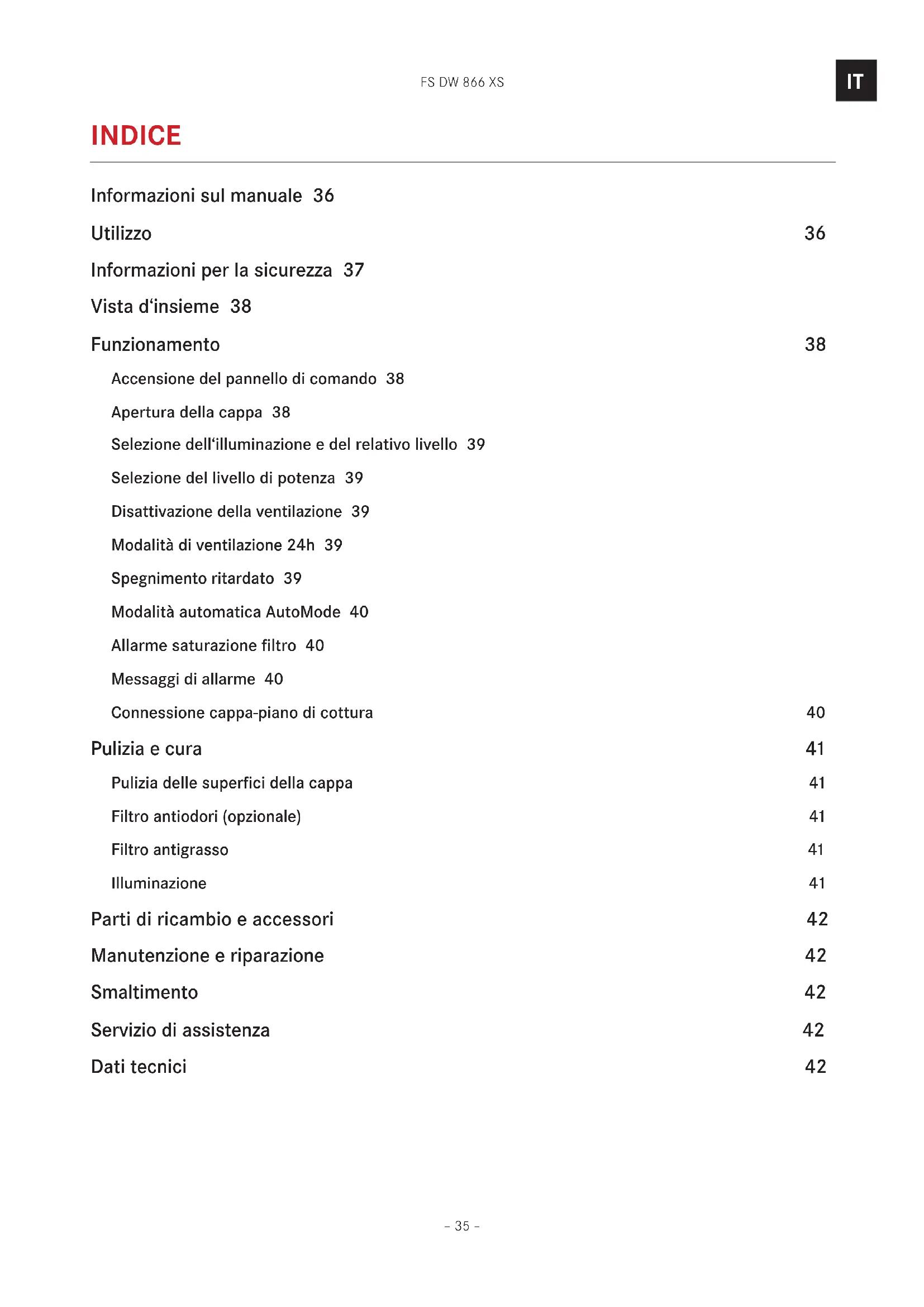

MANUALE UTENTE FS DW 866 XS FRANKE
IT Istruzioni per l'uso
Informazioni sul manuale 36
Utilizzo 36
Informazioni per la sicurezza 37
Vista d'insieme 38
Funzionamento 38
Accensione del pannello di comando 38
Apertura della cappa 38
Sezione dell'illuminazione e del relativo livello 39
Selezione del livello di potenza 39
Disattivazione della ventilazione 39
Modalità di ventilazione 24h 39
Spegnimento ritardato 39
Modalità automatica AutoMode 40
Allarme saturazione filtro 40
Messaggi di allarme 40
Connessione cappa-piano di cottura 40
Pulizia e cura 41
Pulizia delle superfici della cappa 41
Filtro antiodori (opzionale) 41
Filtro antigrasso 41
Illuminazione 41
Parti di ricambio e accessori 42
Manutenzione e riparazione 42
Smaltimento 42
Servizio di assistenza 42
Dati tecnici 42
INFORMAZIONI SUL MANUALE
Questo libretto di uso è valido per diversi modelli del dispositivo. È quindi possibile che alcune delle caratteristiche e funzioni qui descritte non siano disponibili nel modello specifico acquistato.
Leggere attentamente il libretto di uso prima di utilizzare il dispositivo.
▶ Conservare il libretto di uso.
Utilizzare il dispositivo descritto in questo libretto di uso solo conformemente all'utilizzo.
Simbolo Significato
Avviso di pericolo. Avviso di pericolo di lesioni.
▷ Azioni in sicurezza e avvertenze per evitare lesioni o danni.
▶ Azione. Specifica un'azione che deve essere compiuta.
■ Risultato. Risultato di una o più azioni.
√ Presupposto che deve essere soddisfatto prima di eseguire l'azione successiva.
UTILIZZO
La cappa è stata progettata esclusivamente per uso domestico allo scopo di eliminare i vapori di cottura.
La cappa, dotata di filtro antigrasso, rimuove i vapori che si formano al di sopra del piano di cottura attraverso un sistema di circolazione dell'aria o di estrazione dell'aria.
Questa cappa aspirante può essere utilizzata in combinazione con un piano cottura a gas dotato delle seguenti caratteristiche:
- Potenza massima 12,4 kW
- 5 fuochi come illustrato nella figura
bubble
| Category | Value (kW) | |---|---| | 1 kW | 1 | | 2,6 kW | 2 | | 5 kW | 5 | | 1,9 kW | 1 | | 1,9 kW | 1 |
pie
| Category | Value (kW) | |---|---| | 1 | 1.75 | | 2 | 3 | | 3 | 4 | | 4 | 1.75 | | 5 | 1 |INFORMAZIONI PER LA SICUREZZA
Il produttore non risponde dei danni che possono verificarsi a causa di un'installazione non corretta e di un utilizzo del dispositivo non corretto, non adeguato o irragionevole.
La cappa non può sostenere carichi pesanti.
▷ Non salire, non stare in piedi né sedersi sulla cappa.
▷ Non appoggiare oggetti sulla parte superiore della cappa.
I bambini dagli 8 anni di età e persone con capacità fisiche, sensoriali o mentali limitate o con esperienza o conoscenza limitate non possono utilizzare né pulire il dispositivo, tranne nel caso in cui siano sorvegliati e istruiti da una persona responsabile della loro sicurezza.
Questo dispositivo non è un giocattolo.
▷ Tenere il dispositivo e il materiale di imballaggio lontani dalla portata dei bambini.
▷ Non lasciare bambini incustoditi nelle vicinanze del dispositivo.
▷ Non consentire ai bambini di giocare con il dispositivo.
▶ Quando si utilizza la cappa rispettare le indicazioni dei manuali del piano di cottura e dei dispositivi di cottura utilizzati al di sotto della cappa o quando la cappa è in funzione.
Non posizionare tegami o pentole sull'apertura chiusa della cappa e non lasciarli troppo vicini alla cappa aperta.
Tegami o pentole potrebbero rovesciarsi durante l'apertura della cappa.
Pericolo di incendio e di lesioni per via di fiamme libere!
I depositi sul filtro antigrasso possono incendiarsi.
▷ Non utilizzare fiamme libere nelle vicinanze del dispositivo (per es. se si preparano piatti flambé).
Pulire o sostituire sempre tutti i filtri negli intervalli specificati.
Se si utilizzano friggitrici, l'olio surriscaldato può prendere fuoco.
▷ Sorvegliare costantemente le friggitrici durante l'uso.
Rischio di lesioni agli occhi a causa della luce LED!
La luce LED è molto intensiva e può danneggiare gli occhi.
▷ Non guardare direttamente nel fascio di luce LED in modo prolungato.
Rischio di scossa elettrica a causa del dispositivo danneggiato!
▷ Non accendere un dispositivo danneggiato.
▷ Disattivare il fusibile nella scatola dei fusibili.
Contattare il servizio di assistenza.
Rischio di scossa elettrica a causa della penetrazione di liquidi!
Il dispositivo contiene componenti elettrici.
▷ Accertarsi che non penetrino liquidi all'interno del dispositivo.
▷ Non utilizzare vapore pressurizzato per pulire il dispositivo.
▷ Non utilizzare un panno umido per pulire gli elementi di comando.
Pericolo di ustioni a causa di superfici ad alte temperature!
Le parti metalliche accessibili della cappa possono raggiungere temperature molto elevate quando sono utilizzate con cucine e piani cottura che emettono grandi quantità di calore (per es. fornelli a gas).
▷ Non toccare le superfici calde.
▷ Prestare molta attenzione nell'apertura e nella chiusura del pannello estraibile.
▷ Indossare guanti resistenti al calore.

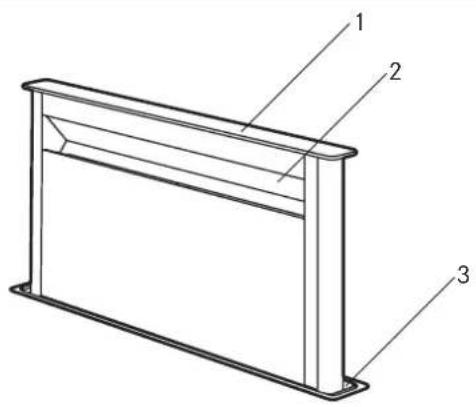

VISTA D'INSIEME
2 Cappa con ventilazione
3 Apertura
FUNZIONAMENTO
Tasto Funzione
| Illuminazione on/offLivello di illuminazione | |
| Allarme "Saturazione filtro" attivo/disattivoAutoMode (riattivazione) | |
| Spegnimento ritardato on/off | |
| Livello di potenza 3Modalità intensiva | |
| Livello di potenza 2 | |
| Livello di potenza 1Modalità di ventilazione 24h | |
| Spostamento su/giù della cappa | |
| Ventilazione on/offPannello di comando on/off |
Accensione del pannello di comando
▶ Premere ⓘ
■ Tutte le icone si illuminano a metà della loro intensità luminosa.
■ Se il pannello resta inutilizzato per 15 secondi ritorna in standby.
Apertura della cappa
Quando la cappa è chiusa:
▶ Premere brevemente
La cappa si apre a metà, la ventilazione è sul livello 1.
Quando la cappa è mezza aperta:
▶ Per aprire completamente la cappa: Premere brevemente
■ La cappa si apre completamente, la ventilazione è sul livello 1.
▶ Per chiudere la cappa: Premere e tenere premuto Ⓗ per qualche secondo.
■ La ventilazione viene disattivata, la cappa si chiude.
Quando la cappa è completamente aperta:
▶ Premere e tenere premuto per qualche secondo.
■ La ventilazione viene disattivata, la cappa si chiude.
Selezione dell'illuminazione e del relativo livello
Illuminazione a piena intensità
▶ Premere brevemente
Illuminazione a mezza intensità
▶ Premere per 2 secondi.
Selezione del livello di potenza
Livello 1
▶ Premere ①
■ Si accende l'icona del tasto 1º
Livello 2
▶ Premere ②
■ Si accende l'icona del tasto ②
Livello 3
▶ Premere ③
■ Si accende l'icona del tasto ③
Modalità intensiva
La modalità a potenza intensiva funziona per 5 minuti. Dopo 5 minuti la cappa torna automaticamente al livello di potenza a cui era stata precedentemente impostata. La modalità intensiva non può essere attivata quando la cappa è mezza aperta.
▶ Premere e tenere premuto ③ per 2 secondi.
■ L'icona del tasto Campeggia una volta al secondo.
Disattivazione della ventilazione
▶ Premere Ⓘ
■ La ventilazione è disattivata.
Modalità di ventilazione 24h
La modalità di ventilazione 24h attiva l'azionamento al livello di potenza 1 (attiva per 10 minuti e disattiva per 50 minuti).
La modalità di ventilazione 24h non può essere selezionata quando sono in funzione lo spegnimento ritardato o la modalità intensiva.
Attivazione
▶ Premere e tenere premuto per 2 secondi.
■ L'icona del tasto tampeggia.
Disattivazione
▶ Premere e tenere premuto per 2 secondi o premere Ⓙ
Spegnimento ritardato
Lo spegnimento ritardato disattiva automaticamente la ventilazione e l'illuminazione dopo 15 minuti e aiuta a eliminare i cattivi odori residui. Lo spegnimento ritardato può essere selezionato con qualsiasi livello di potenza. Lo spegnimento ritardato non può essere selezionato quando sono in funzione la modalità intensiva o la modalità di ventilazione 24h.
Attivazione
▶ Premere 📊 ■ Si accende l'icona del tasto 📊
Disattivazione
▶ Premere ⏱. Ⓘ
Modalità automatica AutoMode
La cappa è progettata per funzionare automaticamente collegata al piano di cottura mediante una speciale connessione cappa-piano di cottura.
La funzione AutoMode viene automaticamente impostata quando si avvia una cottura e il piano di cottura è in funzione. Si accende l'icona viene attivata l'illuminazione. Il livello di velocità verrà automaticamente aumentato dal piano di cottura. Se si seleziona manualmente un determinato livello di potenza della ventilazione o si disattiva la ventilazione la funzione AutoMode viene disattivata. Dopo aver terminato la cottura e spento il piano di cottura la cappa attende 60 secondi circa prima di disattivarsi (ventilazione e illuminazione).
Disattivazione di AutoMode
AutoMode viene disattivata quando si seleziona manualmente un altro livello di potenza della ventilazione.
▶ Premere ① o ② ③
oppure
▶ Premere ⏻ per 2 secondi.
Riattivazione di AutoMode
▶ Premere brevemente Ⓐ ■ Si accende l'icona del tasto Ⓐ
Allarme saturazione filtro
L'allarme per la pulizia del filtro antigrasso viene attivato dopo 100 ore di funzionamento effettivo della cappa.
Quando la cappa viene disattivata l'icona del tasto lampeggia.
Resettaggio dell'allarme „Saturazione filtro“
Il resettaggio deve essere effettuato con la ventilazione della cappa disattivata.
▶ Premere Ⓙ per disattivare la ventilazione.
▶ Premere e tenere premuto per 2 secondi.
Tutte le icone lampeggiano 3x. L'allarme è resettato.
Messaggi di allarme
Allarme „Saturazione filtro antigrasso“
Quando si verifica questo allarme è necessario pulire il filtro antigrasso.
▶ Pulire il filtro antigrasso.
Connessione cappa-piano di cottura
Alcuni modelli di questa cappa possono essere accoppiati a piani di cottura specifici realizzando una connessione cappa-piano di cottura.
Per il primo utilizzo può essere necessario stabilire l'accoppiamento della cappa al piano di cottura.
Accoppiamento della cappa al piano di cottura
Attivare una nuova cappa e un nuovo piano di cottura a distanza di 1 minuto l'una dall'altro.
■ La procedura di accoppiamento si avvia automaticamente.
- Durante la procedura di accoppiamento la cappa emetterà periodicamente segnali acustici („beep“).
■ Dopo qualche minuto di „beep“ l'accoppiamento è completato e la cappa emette una specifica sequenza di segnali acustici.
La cappa e il piano di cottura sono ora in grado di ricollegarsi ogni volta che vengono attivati/disattivati.
Disaccoppiamento della cappa dal piano di cottura
Per disaccoppiare il piano di cottura o la cappa ripetere la sequenza qui indicata per ogni dispositivo:
▶ 5 secondi on, 5 secondi off per 5 volte.
Questa procedura può essere eseguita per la cappa e il piano di cottura singolarmente o per entrambi i dispositivi.
- Dopo essere stata disaccoppiata, la cappa ricomincerà a emettere segnali acustici nell'attesa della riconnessione a un piano di cottura.
L'accoppiamento non verrà riavviato finché il piano di cottura e la cappa non sono disattivati.
PULIZIA E CURA
Prima di effettuare qualsiasi intervento di pulizia e cura:
▷ Spegnere il dispositivo.
Per informazioni dettagliate sulla pulizia e sulla cura del dispositivo consultare il manuale fornito con il filtro.
Pericolo di incendio! Rischio di lesioni!
I depositi sul filtro antigrasso possono incendiarsi.
I filtri che non vengono puliti o sostituiti regolarmente possono prendere fuoco se al di sotto della cappa vengono a trovarsi fiamme libere o un calore intenso.
Pulire o sostituire sempre tutti i filtri negli intervalli specificati.
Pulizia delle superfici della cappa
Non utilizzare agenti abrasivi o detergenti chimici poiché potrebbero corrodere o graffiare le superfici del dispositivo.
▶ Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.
Filtro antiodori (opzionale)
Filtri antiodori nuovi (filtri ai carboni attivi) sono disponibili nei negozi specializzati.
▷ Non lavare o riutilizzare filtri antiodori non riutilizzabili. Per informazioni dettagliate sulla pulizia e sulla cura consultare il manuale.
▷ Sostituire il filtro antiodori dopo 4 mesi di funzionamento o prima in caso di utilizzo intenso.
▷ Smaltire il filtro antiodori usato con i normali rifiuti domestici.
Sostituzione del filtro antiodori
▶ Aprire la copertura.
▶ Rimuovere e sostituire il filtro antiodori.
▶ Chiudere la copertura.
Filtro antigrasso
Il filtro antigrasso può essere lavato in lavastoviglie.
Per informazioni dettagliate sulla pulizia e sulla cura del dispositivo consultare il manuale fornito con il filtro.
▷ Pulire il filtro antigrasso dopo 2 mesi di funzionamento o prima in caso di utilizzo intenso.

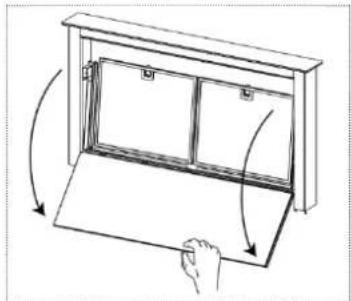

Pulizia del filtro antigrasso
▶ Aprire la copertura.
▶ Rimuovere il filtro antigrasso.
▶ Pulire il filtro antigrasso.
▶ Rimontare il filtro antigrasso.
▶ Chiudere la copertura.
Illuminazione
▶ Assicurarsi che i LED siano sostituiti unicamente dal servizio di assistenza.
PARTI DI RICAMBIO E ACCESSORI
Filtri antiodori e antigrasso nuovi sono disponibili nei negozi specializzati.
Componente Tipo, art. n. Osservazioni
| Filtro antiodori 112.0262.703 | Alte prestazioni, lavabile |
| 112.0289.753 | Lunga durata, lavabile |
Filtro antigrasso 133.0261.220 Filtro a cassetta 314x253
MANUTENZIONE E RIPARAZIONE
Se eseguite in modo non corretto, le riparazioni possono provocare gravi lesioni, danni al dispositivo e agli accessori e compromettere il funzionamento del dispositivo.
Accertarsi che la manutenzione dei componenti elettrici e dell'evacuatore dei fumi sia effettuata
unicamente dal produttore o dal servizio di assistenza.
▷ Assicurarsi che i cavi danneggiati siano sostituiti unicamente dal produttore o dal servizio di assistenza.
SMALTIMENTO
Questo simbolo sul prodotto o sulla confezione indica che il dispositivo non deve essere smaltito con i normali rifiuti domestici.
Lo smaltimento adeguato del dispositivo contribuisce a evitare conseguenze dannose per l'ambiente e la salute.
Maggiori informazioni sul riciclaggio del dispositivo possono essere ottenute dall'autorità competente, dal servizio di smaltimento rifiuti locale o dal fornitore del dispositivo.
▷ Smaltire il dispositivo presso un punto di raccolta rifiuti specializzato per dispositivi elettrici ed elettronici.
SERVIZIO DI ASSISTENZA
Contattare l'indirizzo per il proprio paese riportato sul retro o sul sito www.franke.com
DATI TECNICI
- Consultare la targhetta di identificazione applicata sul prodotto.
Maggiori informazioni sui dati tecnici sono disponibili sul sito: www.franke.com
