| Märke | Franke |
| Modell | FS DW 866 XS |
| Kategori | Köksfläkt |
| Installationstyp | Inbyggd eller hängande (beroende på modell) |
| Avsedd användning | Hushåll, avlägsnande av matlagningsångor |
| Elanslutning | 220-240 V ~ 50/60 Hz |
| Maximal total effekt för kompatibel häll | 12,4 kW (gas, 5 lågor) |
| Reglage | Pekskärmspanel |
| Belysning | LED, justerbar till full eller halv styrka |
| Effektnivåer | 3 nivåer + intensivläge (5 minuter) |
| Specialfunktioner | Ventilationsläge 24h, fördröjd avstängning (15 min), automatiskt läge med ansluten häll, filtervarning |
| Öppning | Motoriserad, två positioner (halv och hel öppning) |
| Anslutning till häll | Trådlös, kompatibel med vissa Franke-hällar |
| Fettfilter | Diskmaskinssäkert, ref. 133.0261.220 (kassett 314x253 mm) |
| Luktfilter (tillval) | Aktivt kol, ref. 112.0262.703 (högpresterande, tvättbart) eller 112.0289.753 (långlivat, tvättbart) |
| Rengöring | Ytor med fuktig trasa och neutralt rengöringsmedel; fettfilter varannan månad; luktfilter var 4:e månad |
| Säkerhet | Automatisk avstängning, barnlås (inte specificerat men skydd), varm yta indikeras |
| Reparerbarhet | Reparation av auktoriserad service; LED byts endast av service |
| Kundservice | Kontakta via www.franke.com |
| Avfallshantering | Elektronisk apparat, får inte kastas i hushållssoporna |
Vanliga frågor - FS DW 866 XS FRANKE
Användarfrågor om FS DW 866 XS FRANKE
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Köksfläkt i PDF-format gratis! Hitta din manual FS DW 866 XS - FRANKE och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. FS DW 866 XS av märket FRANKE.
BRUKSANVISNING FS DW 866 XS FRANKE
Nedåtriktad spisfläkt
TABLE OF CONTENTS
About this manual 4
Intended use 4
Safety information 5
Overview 6
Operation 6

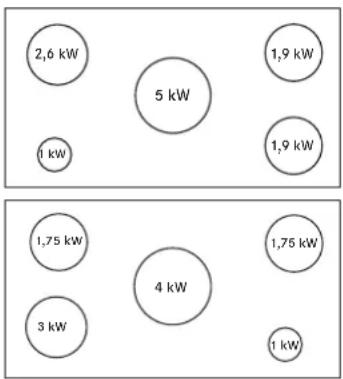

Denna köksfläkt kan användas i kombination med en gasspishäll med följande egenskaper:
- Max. effekt 12,4 kW
- 5 brännare enligt figuren
bubble
| Category | Value (kW) | |---|---| | Top Left | 2,6 | | Top Right | 1,9 | | Bottom Left | 1,75 | | Bottom Right | 1,75 | | Bottom Left | 3 | | Bottom Right | 1 | | Bottom Right | 4 | | Top Left | 1 | | Top Right | 1,9 | | Bottom Left | 5 | | Bottom Right | 1 |SIKKERHEDSOPLYSNINGER
▶ Tryk kortvarigt på
▶ Tryk kortvarigt på
Belysning ved halv intensitet
▶ Tryk på ⚙2 sekunder.
Slå på kontrollpanelet 78
■ Resultat. Resultat av ett eller flere handlingstrinn.
▷ Ikke slå på en skadet enhet.
▷ Slå av sikringen i sikringsboksen.
▷ Ta kontakt med kundeservice.
Slå på kontrollpanelet
▶ Trykk på Ⓖ
Ny aktivering av AutoModus
▶ 5 sek. slå på, 5 sek. slå av 5 ganger.

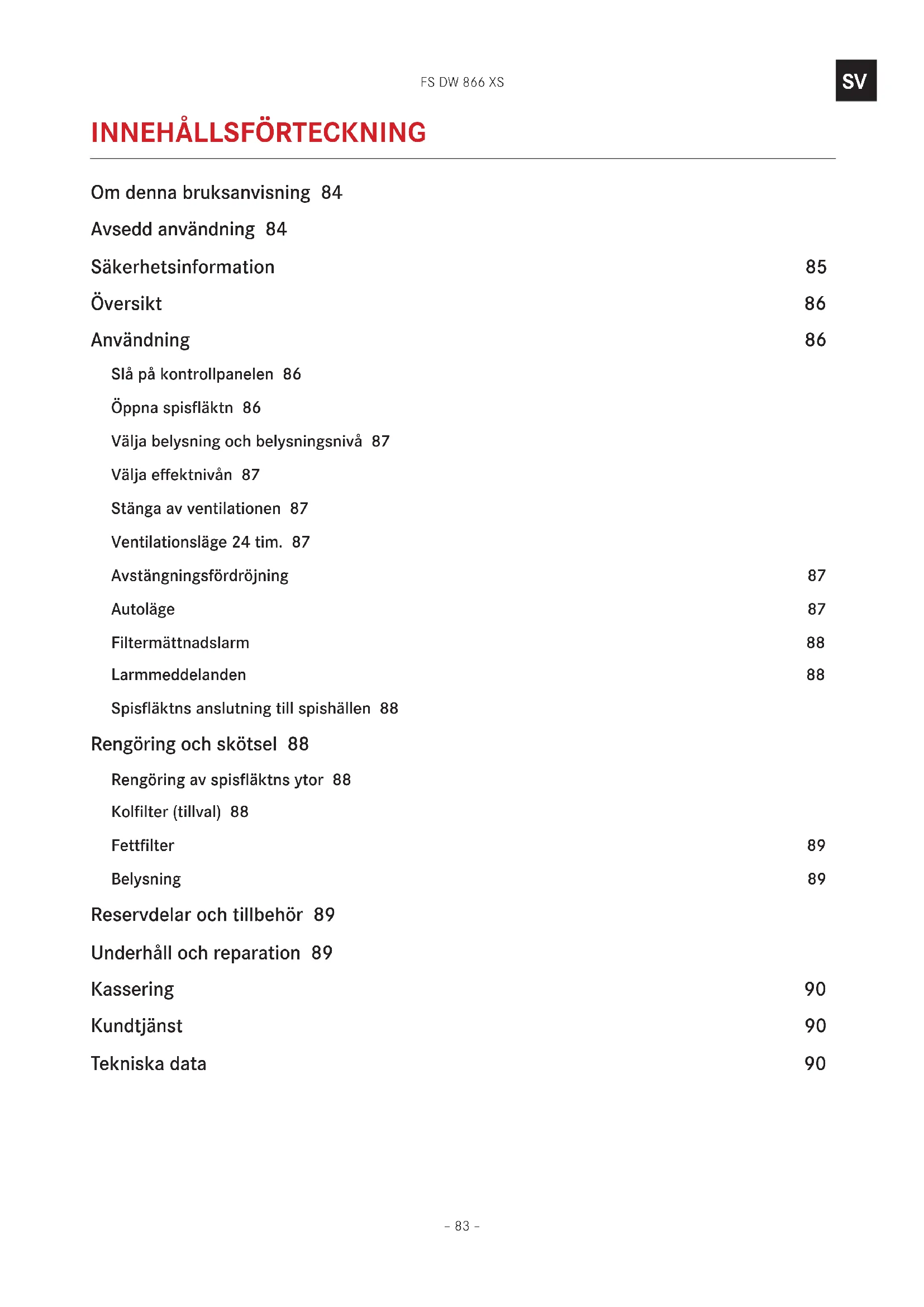

Om denna bruksanvisning 84
Avsedd användning 84
Säkerhetsinformation 85
Översikt 86
Användning 86
Slå på kontrollpanelen 86
Öppna spisfläktn 86
Välja belysning och belysningsnivå 87
Välja effektnivån 87
Stänga av ventilationen 87
Ventilationsläge 24 tim. 87
Avstängningsfördröjning 87
Autoläge 87
Filtermättnadslarm 88
Larmmeddelanden 88
Spisfläktns anslutning till spishällen 88
Rengöring och skötsel 88
Rengöring av spisfläktns ytor 88
Kolfilter (tillval) 88
Fettfilter 89
Belysning 89
Reservdelar och tillbehör 89
Underhåll och reparation 89
Kassering 90
Kundtjänst 90
Tekniska data 90
OM DENNA BRUKSANVISNING
Den här bruksanvisningen gäller för flera modeller av produkten. Därför är det möjligt att en del av de beskrivna funktionerna inte är tillgängliga på just din modell.
Läs noggrant bruksanvisningen innan du använder produkten.
▶ Bevara bruksanvisningen.
Använd produkten som beskrivs i den här bruksanvisningen endast för avsett ändamål.
Symbol Innebörd
Varningssymbol. Varning mot risker för personskador.
▷ Åtgärder i säkerhets- och varningsanmärkningar för att undvika personskador och materiella skador.
- Åtgärdssteg. Anger en åtgärd som ska vidtas.
■ Resultat. Resultatet av ett eller flera åtgårdssteg.
√ Förutsättning som måste ha uppfyllts innan följande åtgård utförs.
AVSEDD ANVÄNDNING
Spisfläktn har tagits fram uteslutande för hushållsbruk för att eliminera matlagningsångor.
Spisfläktn, som är utrustad med ett fettfilter, avlägsnar ångor som uppstår över en spishäll via ett luftcirkulations- eller frånluftssystem.

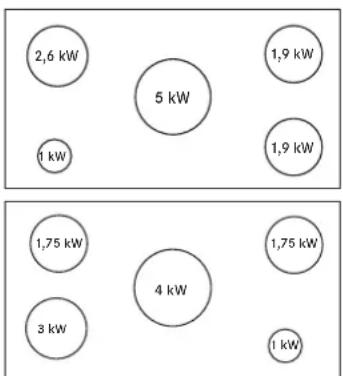

Denna köksfläkt kan användas i kombination med en gasspishäll med följande egenskaper:
- Max. effekt 12,4 kW
- 5 brännare enligt figuren
bubble
| Location | Power (kW) | |---|---| | 1 | 1 | | 2,6 | 5 | | 3 | 4 | | 1,9 | 5 | | 1,75 | 4 | | 1,9 | 5 | | 1,75 | 4 | | 1 | 5 |SÄKERHETSINFORMATION
Tillverkaren kan inte hållas ansvarig för möjlig skada som kan uppstå p.g.a. felaktig installation och felaktig, olämplig eller orimlig användning av produkten.
Spisfläktn är inte avsedd för tung belastning.
▷ Klättra, stå eller sitt inte på spisfläktn.
▷ Placera inte föremål på spisfläktns ovansida.
Barn äldre än 8 år och personer med begränsad fysisk, sensorisk eller mental förmåga, eller med begränsad erfarenhet eller kunskap, får inte använda eller rengöra produkten, med mindre än att de övervakas och handleds av en person som ansvarar för deras säkerhet.
Barn under 8 år får inte använda eller rengöra produkten, inte ens under uppsikt.
Den här produkten är inte en leksak.
Håll barn borta från produkten och förpackningsmaterialet.
Lämna inte barn utan tillsyn nära produkten.
▷ Låt inte barn leka med produkten.
När du använder spisfläktn, följ bruksanvisningarna för spishällen och de matlagningsapparater som används under spisfläktn eller medan spisfläktn är igång.
Pannor eller kastruller kan tippa när spisfläktn dras ut.
- Placera inte pannor eller kastruller på spisfläktns stängda öppning eller lämna dem för nära den öppnade spisfläktn.
Brandrisk och risk för personskador på grund av öppen låga!
Avlagringar i fettfiltret kan fatta eld.
Använd inte öppna lågor nära produkten (t.ex. flambering).
▷ Rengör eller byt alltid alla filter efter angivna intervall.
Vid användning av flottyrkokare kan överhettad olja fatta eld.
Övervaka ständigt kokare under användning.
Risk för ögonskador p.g.a. LED-lampa!
LED-lampan är mycket ljusstark och kan skada ögonen.
▷ Titta inte direkt in i LED-lampan under en lång stund.
Risk för elchock på grund av skadad produkt!
▷ Slå inte på en skadad produkt.
▷ Stäng av säkringen i säkringsdosan.
▷ Kontakta kundtjänst.
Risk för elchock på grund av inträngande vätska!
Produkten innehåller elektriska komponenter.
Se till att ingen vätska tränger in i produkten.
Använd inte trycksatt ånga för att rengöra produkten.
▷ Använd inte en våt trasa för att rengöra driftselementen.
Risk för brännskador på grund av heta ytor!
Spisfläktns åtkomliga metalldelar kan bli mycket heta vid användning med matlagningsapparater som avger stora mängder värme (t.ex. gashällar).
▷ Rör inte vid heta ytor.
▷ Var försiktig när du öppnar eller stänger vikpanelen.
▷ Bär grytvantar.

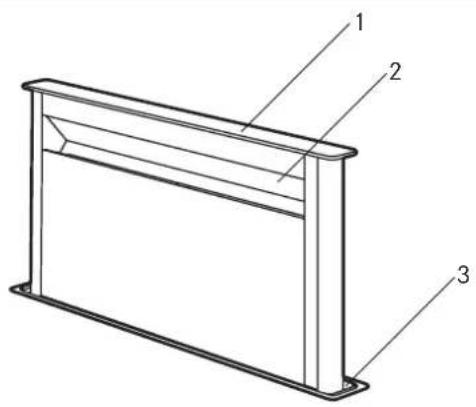

ÖVERSIKT
2 spisfläkt med ventilation
3 Öppning
ANVÄNDNING
Knapp Funktion
| Belysning på/avBelysningsnivå | |
| Larm för "filtermättnad" aktivt/inaktivtAutoläge (återaktivering) | |
| Avstängningsfördröjning på/av | |
| Effektnivå 3Intensivt läge | |
| Effektnivå 2 | |
| Effektnivå 1Ventilationsläge 24 tim. | |
| Flytta upp/ner spisfläktn | |
| Ventilation på/avKontrollpanel på/av |
Slå på kontrollpanelen
▶ Tryck på Ⓖ
- Alla symboler tänds med halva sin intensitet.
- Om spisfläktn inte används under 15 sekunder återgår den till viloläget.
Öppna spisfläktn
När spisfläktn är stängd:
▶ Tryck snabbt på
Spisfläktn öppnas halvvägs, ventilationen är på effektnivå 1.
När spisfläktn har öppnats halvvägs:
▶ Så här öppnar du spisfläktn helt: Tryck snabbt på ⏻.
- Spisfläktn öppnas helt, ventilationen är på effektnivå 1.
Så här stänger du spisfläktn: Tryck på och håll in en stund.
■ Ventilationen stängs av, spisfläktn stängs.
När spisfläktn har öppnats helt:
▶ Tryck på och håll in och stund.
■ Ventilationen stängs av, spisfläktn stängs.
Välja belysning och belysningsnivå
Belysning med halv intensitet
▶ Tryck på ⚙2 sekunder.
Välja effektnivån
Nivå 1
▶ Tryck på 1 ^1 ■ Symbolen för knappen 1 ^2 lands.
Nivå 2
▶ Tryck på ② ■ Symbolen för knappen ② lands.
Nivå 3
▶ Tryck på ③ ■ Symbolen för knappen ④ands.
Intensivt läge
Det intensiva läget är igång under 5 minuter. Efter 5 minuter återgår spisfläktn automatiskt till den effektnivå som ställts in tidigare. Det intensiva läget kan inte aktiveras när spisfläktn har öppnats halvvägs.
▶ Tryck på och håll in Ⓕ2 sekunder.
■ Symbolen för knappen blinkar en gång per sekund.
Stänga av ventilationen
▶ Tryck på Ⓘ ■ Ventilationen är avstängd.
Ventilationsläge 24 tim.
Ventilationsläge 24 tim. ställer om drivmotorn till effektnivån 1 (10 minuter på och 50 minuter av). Ventilationsläge 24 tim. kan inte väljas medan avstängningsfördröjningen eller intensivt läge är igång.
Påslagning
▶ Tryck på och håll in Ⓤ2 sekunder. ■ Symbolen för knappen blinkar.
Avstängning
▶ Tryck på och håll in Ⓐ2 sekunder eller tryck på ⏻.
Avstängningsfördröjning
Avstängningsfördröjningen stänger automatiskt av ventilationen och belysningen efter 15 minuter och bidrar till att ta bort resterande lukt. Avstängningsfördröjningen kan väljas vid valfri effektnivå. Avstängningsfördröjningen kan inte väljas medan den intensiva inställningen eller ventilationsläge 24 tim. är igång.
Påslagning
▶ Tryck på ⏻ ■ Symbolen för knappen ⏻ tands.
Avstängning
▶ Tryck på eller.
Autoläge
Spisfläktn har tagits fram för att fungera automatiskt kopplad till spishällen genom en särskild spisfläkt-till-spishäll-anslutning.
Autolägesfunktionen aktiveras automatiskt när du börjar matlagningen och spishällen är igång.
Symbolen 📁ands och belysningen slås på. Hastighetsnivån ökas automatiskt av spishällen.
Om du manuellt väljer en viss effektnivå för ventilationen eller stänger av ventilationen inaktiveras autolägesfunktionen.
Efter matlagning och avstängning av spishällen väntar spisfläktn cirka 60 sekunder innan den också stängs av (ventilation och belysning).
Inaktivera autoläget
Autoläget inaktiveras om du manuellt väljer en annan effektnivå för ventilationen.
▶ Tryck på 1 ^4 eller . 3 ^1 eller
Återaktivera autoläget
▶ Tryck snabbt på Ⓐ ■ Symbolen för knappen Ⓐ
Filtermättnadslarm
Larmet för rengöring av fettfiltret utlöses efter 100 timmars faktisk tid som spisfläktn varit igång.
Symbolen för knappen 📁linkar när spisfläktn stängs av.
Återställa larmet för "filtermättnad"
Återställningen måste göras när spisfläktns ventilation är avstängd.
▶ Tryck på Ⓤ för att stänga av ventilationen.
▶ Tryck på och håll in Ⓐ2 sekunder.
Alla symboler blinkar 3 gånger. Larmet återställs.
Larmmeddelanden
Larm för "Fettfiltermättnad"
När larmet utlöses måste du rengöra fettfiltret.
▶ Rengör fettfiltret.
Spisfläktns anslutning till spishällen
Vissa modeller av denna spisfläkt kan kopplas ihop med specifika spishällar för att upprätta en spisfläkt-spishäll-anslutning.
Vid första användningstillfället kan ihopkopplingen av spisfläktn med spishällen behöva genomföras.
Ihopkoppling av spisfläkt och spishäll
Slå på en ny spisfläkt och en ny spishäll inom 1 minut från varandra.
■ Ihopkopplingsproceduren startas automatiskt.
■ Under ihopkopplingsproceduren kommer spisfläktn att "pipa" då och då.
■ Efter ett par minuter av pipande är ihopkopplingen klar och spisfläktn piper i en specifik sekvens.
Spisfläktn och spishällen kan nu åter ansluta till sin igenkända samarbetsapparat varje gång de slås på/stängs av.
Ifränkoppling av spisfläkt och spishäll
För att koppla ifrån spisfläkt och spishäll från varandra, upprepa följande sekvens för varje apparat:
▶ 5 sek. påslagning, 5 sek. avstängning, 5 gånger i rad.
Den här proceduren kan utföras för spisfläkt och spishäll enskilt eller för bägge produkterna.
■ Efter ifrånkopplingen kommer spisfläktn att starta om och pipa i väntan på att en spishäll återansluts.
Ihopkopplingen börjar inte om förrän spisfläkt och spishäll stängs av.
RENGÖRING OCH SKÖTSEL
Före rengöring och underhåll:
▷ Stäng av produkten.
Se rengörings- och skötselinformationen i bruksanvisningen som medföljer filtret.
Brandrisk! Risk för personskada!
Avlagringar i fettfiltret kan fatta eld.
Filter som inte rengörs eller byts regelbundet kan fatta eld om öppna lågor eller hög värme förekommer under spisfläktn.
▷ Rengör eller byt alltid alla filter efter angivna intervall.
Rengöring av spisfläktns ytor
Använd inte skurmedel eller kemiska rengöringsmedel, som skulle kunna fräta eller repa produktens ytor.
▶ Rengör spisfläktn med en fuktig trasa och ett neutralt flytande rengöringsmedel.
Kolfilter (tillval)
Nya kolfilter (filter med aktivt kol) finns i fackhandeln.
Tvätta eller återanvänd inte ett icke-tvättbart kolfilter. Se bruksanvisningens rengörings- och skötselinformation.
▷ Byt kolfiltret efter 4 månaders användning eller tidigare efter intensiv användning.
Kassera det använda kolfiltret som hushållsavfall.

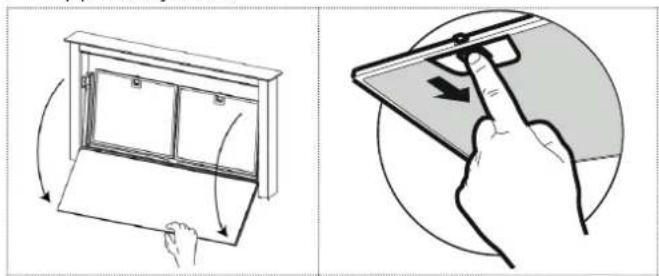

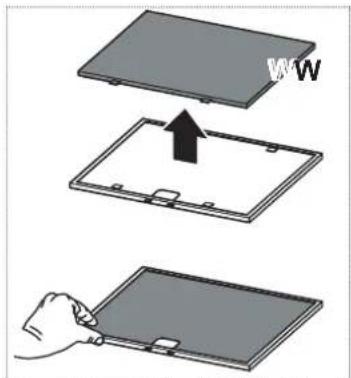

Byta kolfiltret
▶ Öppna skyddet.
▶ Ta bort och byt kolfiltret.
Fettfiltret kan rengöras i diskmaskinen.
Se rengörings- och skötselinformationen i bruksanvisningen som medföljer filtret.
Rengör fettfiltret efter 2 månaders användning eller tidigare efter intensiv användning.

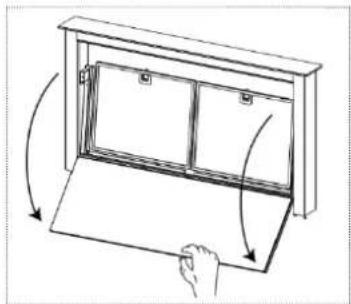

Rengöra fettfiltret
▶ Öppna skyddet.
▶ Rengör fettfiltret.
▶ Sätt tillbaka fettfiltret på plats.
▶ Stäng skyddet.
Belysning
Se till att LED-lampan i spotlight endast byts av kundtjänst.
RESERVDELAR OCH TILLBEHÖR
Nya kol- och fettfilter finns i fackhandeln.
Komponent Typ, art.nr Anmärkning
| Kolfilter 112.0262.703 | högprestanda, tvättbart |
| 112.0289.753 | hållbart, tvättbart |
Fettfilter 133.0261.220 Kassettfilter 314x253
UNDERHÅLL OCH REPARATION
Felaktigt utförd reparation kan orsaka allvarlig skada, skada på produkten och beslag, samt påverka produktens funktion.
Se till att underhåll på elektriska komponenter och på frånluftskanal endast utförs av tillverkaren eller kundtjänst.
Se till att skadade kablar endast byts av tillverkaren eller kundtjänst.
KASSERING
Symbolen på produkten eller på förpackningen indikerar att produkten inte får kasseras bland hushållsavfall.
Genom att kassera produkten på rätt sätt bidrar du till att undvika skadliga konsekvenser för miljön och hälsan.
Mer information om hur man återvinner produkten finns tillgänglig från behörig myndighet, den lokala avfallshanteringstjänsten eller produktens försäljare.
Kassera produkten på ett specialiserat insamlingsställe för elektroniska och elektriska produkter.
KUNDTJÄNST
Hänvisa till kontaktadressen för ditt land på baksidan eller www.franke.com
TEKNISKA DATA
▶ Se typskylten på produkten.
Mer information om tekniska data finns på:
- www.franke.com
Argentina
Industrias Spar San Luis S.A.
Buenos Aires 1008
Phone +54 11 4311 7655
Belgium
Franke N.V.
9400 Ninove
Phone +32 54 310 111
