| Merk | Franke |
| Model | FS DW 866 XS |
| Categorie | Afzuigkap |
| Installatietype | Inbouw of ophangbaar (afhankelijk van model) |
| Beoogd gebruik | Huishoudelijk, verwijderen van kookdampen |
| Elektrische voeding | 220-240 V ~ 50/60 Hz |
| Maximaal totaal vermogen van compatibele kookplaat | 12,4 kW (gas, 5 pitten) |
| Bediening | Aanraakbedieningspaneel |
| Verlichting | LED, instelbaar op volle of halve intensiteit |
| Vermogensniveaus | 3 niveaus + intensieve stand (5 minuten) |
| Speciale functies | 24-uurs ventilatiestand, uitgestelde uitschakeling (15 min), automatische modus met aangesloten kookplaat, alarmsignaal voor filterverzadiging |
| Opening | Gemotoriseerd, twee standen (halve en volledige opening) |
| Verbinding met kookplaat | Draadloos, compatibel met bepaalde Franke kookplaten |
| Vetfilter | Vaatwasmachinebestendig, ref. 133.0261.220 (cassette 314x253 mm) |
| Geurfilter (optioneel) | Actieve kool, ref. 112.0262.703 (hoog rendement, wasbaar) of 112.0289.753 (langdurig, wasbaar) |
| Reiniging | Oppervlakken met vochtige doek en neutraal schoonmaakmiddel; vetfilter elke 2 maanden; geurfilter elke 4 maanden |
| Veiligheid | Automatische uitschakeling, kinderslot (niet gespecificeerd maar beveiliging), signaal voor heet oppervlak |
| Repareerbaarheid | Reparatie door erkende klantendienst; LED alleen vervangen door klantendienst |
| Klantendienst | Contact via www.franke.com |
| Afvalverwerking | Elektronisch apparaat, niet bij het huishoudelijk afval gooien |
Veelgestelde vragen - FS DW 866 XS FRANKE
Gebruikersvragen over FS DW 866 XS FRANKE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Afzuigkap in PDF-formaat gratis! Vind uw handleiding FS DW 866 XS - FRANKE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. FS DW 866 XS van het merk FRANKE.
GEBRUIKSAANWIJZING FS DW 866 XS FRANKE

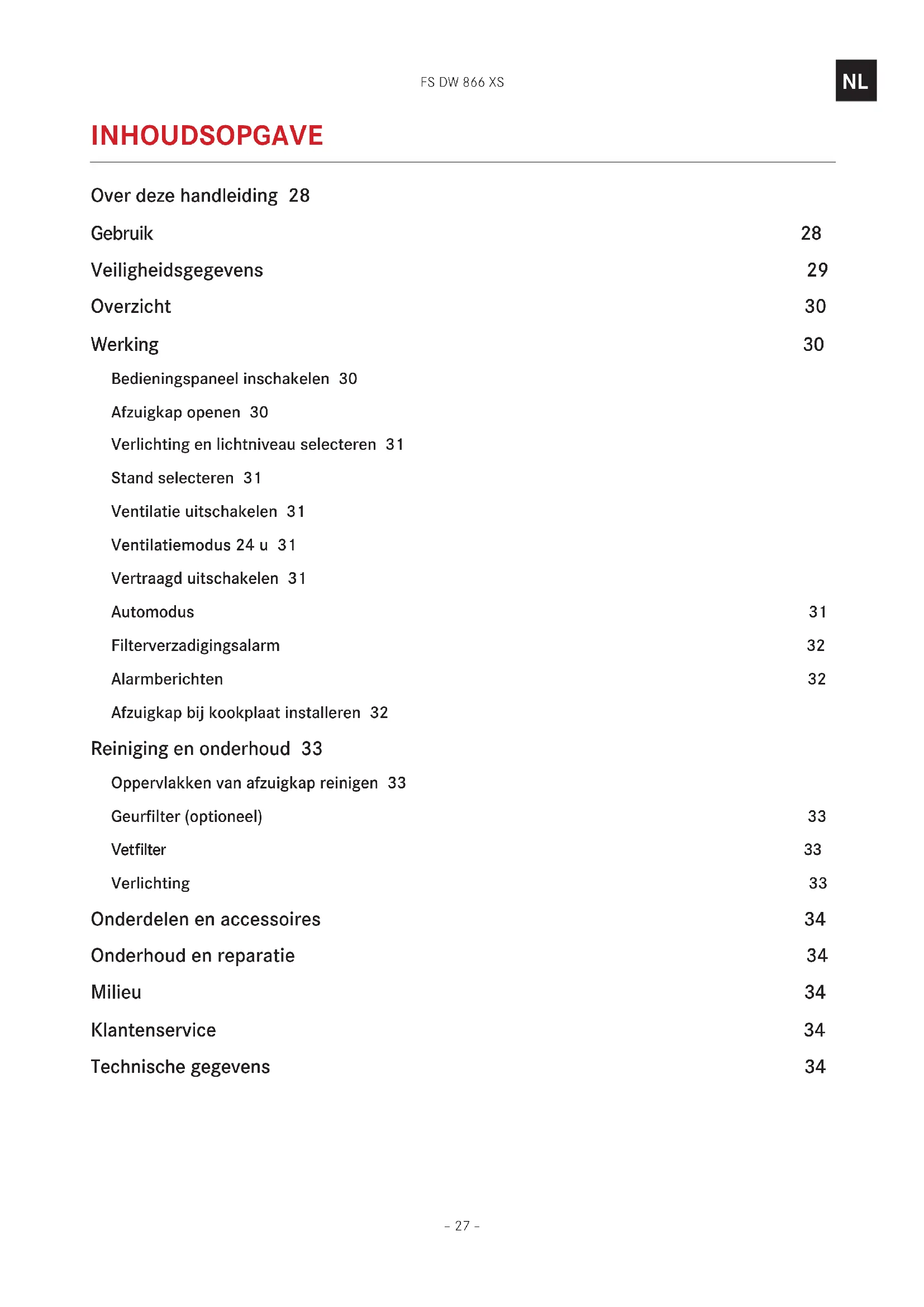

NL Gebruikershandleiding
Over deze handleiding 28
Gebruik 28
Veiligheidsgegevens 29
Overzicht 30
Werking 30
Bedieningspaneel inschakelen 30
Afzuigkap openen 30
Verlichting en lichtniveau selecteren 31
Stand selecteren 31
Ventilatie uitschakelen 31
Ventilatiemodus 24 u 31
Vertraagd uitschakelen 31
Automodus 31
Filterverzadigingsalarm 32
Alarmberichten 32
Afzuigkap bij kookplaat installeren 32
Reiniging en onderhoud 33
Oppervlakken van afzuigkap reinigen 33
Geurfilter (optioneel) 33
Vetfilter 33
Verlichting 33
Onderdelen en accessoires 34
Onderhoud en reparatie 34
Milieu 34
Klantenservice 34
Deze gebruikershandleiding is van toepassing op diverse modellen van het apparaat. Het is daarom mogelijk dat enkele van de beschreven kenmerken en functies niet op uw specifieke model van toepassing zijn.
▶ Lees de gebruikershandleiding zorgvuldig vóór gebruik.
▶ Bewaar deze gebruikershandleiding.
- Gebruik het in deze gebruikershandleiding beschreven apparaat uitsluitend volgens het bedoelde gebruik.
Symbool Betekenis
Waarschuwingssymbool. Waarschuwing tegen risico's op letsel.
▷ Veiligheidsacties en waarschuwingen om letsel of schade te voorkomen.
▶ Actiestap. Een actie die moet worden ondernomen.
■ Resultaat. Resultaat van één of meer actiestappen.
√ Voorwaarde waaraan moet worden voldaan voordat de volgende actie uitgevoerd kan worden.
GEBRUIK
De afzuigkap is exclusief ontworpen voor huishoudelijk gebruik om kookdampen te verwijderen.
De afzuigkap, uitgerust met een vetfilter, verwijdert via luchtcirculatie of een luchtafvoersysteem geuren die zich boven de kookplaat verzamelen.
Deze afzuigkap kan worden gebruikt in combinatie met een gaskookplaat met de volgende kenmerken:
- Maximaal vermogen 12,4 kW
- 5-pits zoals in de afbeelding is weergegeven
bubble
| Label | Value (kW) | |---|---| | 2,6 kW | 2,6 | | 1 kW | 1 | | 5 kW | 5 | | 1,9 kW | 1,9 | | 1,9 kW | 1,9 |
De fabrikant kan niet aansprakelijk worden gesteld voor mogelijke schade als gevolg van een onjuiste installatie en onjuist, onzorgvuldig of onredelijk gebruik van het apparaat.
De afzuigkap kan niet tegen belasting.
▷ Niet op de afzuigkap klimmen, staan of zitten.
Plaats geen zware voorwerpen op de afzuigkap.
Kinderen van 8 jaar of ouder en personen met fysieke, zintuiglijke of verstandelijke beperkingen of met beperkte ervaring of kennis mogen het apparaat niet gebruiken of reinigen, uitgezonderd indien ze toezicht hebben van of worden geïnstrueerd door een persoon die verantwoordelijk is voor hun veiligheid.
Kinderen onder 8 jaar mogen het apparaat niet gebruiken of reinigen, zelfs niet onder toezicht. Dit apparaat is geen speelgoed.
▷ Houd kinderen weg van het apparaat en het verpakkingsmateriaal.
▷ Laat geen kinderen bij het apparaat zonder toezicht.
▷ Laat kinderen niet met het apparaat spelen.
▷ Lees bij gebruik van de afzuigkap de handleidingen van de kookapparaten die worden gebruikt onder de afzuigkap of terwijl de afzuigkap aanstaat.
Pannen of potten kunnen omvallen als de afzuigkap wordt geopend.
Plaats geen pannen of potten op de gesloten opening van de afzuigkap of te dicht bij een geopende afzuigkap.
Brandgevaar en risico op letsel als gevolg van open vuur!
Overblijfselen in het vetfilter kunnen vlam vatten.
▷ Gebruik geen open vuur naast het apparaat (bv. flamberen).
▷ Reinig of vervang altijd alle filters op de vermelde intervallen.
Bij gebruik van frituurpannen kan oververhitte olie ontvlammen.
▷ Houd friteuses tijdens gebruik continu in de gaten.
Risico op oogletsel als gevolg van ledlicht!
Het ledlicht is erg helder en kan de ogen beschadigen.
▷ Kijk niet voor langere tijd direct in het ledlicht.
Risico op elektrische schok door beschadigd apparaat!
▷ Schakel niet een beschadigd apparaat in.
▷ Schakel de zekering uit in de zekeringkast.
▷ Neem contact op met de klantenservice.
Risico op elektrische schok door indringende vloeistof!
Het apparaat bevat elektronische componenten.
▷ Zorg ervoor dat er geen vloeistoffen in het apparaat dringen.
▷ Gebruik geen stoom onder druk om het apparaat te reinigen.
Gebruik geen natte doek om onderdelen te reinigen.
Risico op brandwonden door hete oppervlakken!
Toegankelijke metalen onderdelen van de afzuigkap kunnen bij het gebruik van kookapparaten (bv. gaskookplaten) erg heet worden. Dit genereert veel warmte.
▷ Raak geen hete oppervlakken aan.
▷ Wees voorzichtig bij het openen en sluiten van het uitklapbare paneel.
▶ Draag hittebestendige handschoenen.

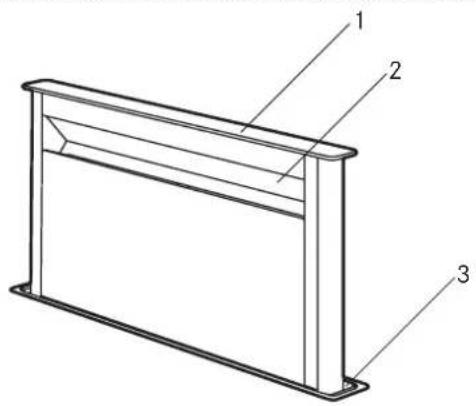

OVERZICHT
2 Afzuigkap met ventilatie
3 Opening
| Toets Functie | |
| Verlichting aan/uitVerlichtingsniveau | |
| Alarm „filterverzadiging“ actief/inactiefAutomodus (heractivering) | |
| Vertraagde uitschakeling aan/uit | |
| Stand 3Intensieve modus | |
| Stand 2 | |
| Stand 1Ventilatiemodus 24 u | |
| Afzuigkap omhoog/-laag bewegen | |
| Ventilatie aan/uitBedieningspaneel aan/uit | |
WERKING
Bedieningspaneel inschakelen
▶ Druk op Ⓘ
■ Alle pictogrammen lichten op halve sterkte op.
- Indien het apparaat 15 seconden niet wordt gebruikt gaat het terug naar standby-stand.
Afzuigkap openen
Als de afzuigkap is gesloten:
▶ Druk kort op
Als de afzuigkap half openstaat, staat de ventilatie op stand 1.
Als de afzuigkap half geopend is:
▶ Afzuigkap volledig openen: Druk kort op
■ De afzuigkap opent volledig, de ventilatie staat op stand 1.
▶ Afzuigkap sluiten: Druk een tijdje op
■ De ventilatie wordt uitgeschakeld, de afzuigkap sluit.
Als de afzuigkap volledig geopend is:
▶ Druk een tijdje op
■ De ventilatie wordt uitgeschakeld, de afzuigkap sluit.
Verlichting en lichtniveau selecteren
Licht op volle sterkte
▶ Druk kort op
Licht op halve sterkte
▶ Druk 2 seconden op
Stand selecteren
Niveau 1
▶ Druk op 1 ^2
■ Het pictogram van de toets licht op.
Niveau 2
▶ Druk op ②
■ Het pictogram van de toets ②icht op.
Niveau 3
▶ Druk op ③
■ Het pictogram van de toetsicht op.
Intensieve modus
De intensieve modus duurt 5 minuten. Na 5 minuten gaat de afzuigkap automatisch terug naar de stand die daarvoor was ingesteld. De intensieve modus kan niet worden geactiveerd als de afzuigkap half openstaat.
▶ Druk 2 seconden op ③
■ Het pictogram van de toets 3hippert één seconde.
Ventilatie uitschakelen
▶ Druk op Ⓘ
■ De ventilatie staat uit.
Ventilatiemodus 24 u
De ventilatiemodus 24 u zet de aanvoer op stand 1 (10 minuten aan en 50 minuten uit).
De ventilatiemodus 24 u kan niet worden ingesteld als vertraagd uitschakelen of de intensieve modus aanstaat.
Inschakelen
▶ Druk 2 seconden op Ⓜ
■ Het pictogram van de toets knippert.
Uitschakelen
▶ Druk 2 seconden op of druk op.
Vertraagd uitschakelen
Vertraagd uitschakelen schakelt de ventilatie en verlichting automatisch na 15 minuten uit en helpt resterende geuren verdwijnen. Het vertraagd uitschakelen kan op elke stand worden ingesteld. Het vertraagd uitschakelen kan niet worden ingesteld als de intensieve modus of ventilatiemodus 24 u aanstaat.
Inschakelen
▶ Druk op
■ Het pictogram van de toetsicht op.
Uitschakelen
▶ Druk op ⏻ . Ⓘ
Automodus
De afzuigkap is ontworpen om automatisch samen te functioneren met de kookplaat via een speciale afzuigkap-kookplaataansluiting.
De automodusfunctie wordt automatisch ingesteld bij het begin van het koken en als de kookplaat in werking is. Het pictogramicht op en de verlichting gaat aan. Het snelheidsniveau wordt automatisch door de kookplaat verhoogd.
Als u handmatig een bepaalde ventilatiestand kiest of de ventilatie uitschakelt, wordt de automodusfunctie gedeactiveerd.
Na het koken en uitschakelen van de kookplaat wordt de afzuigkap ongeveer na 60 seconden uitgeschakeld (ventilatie en verlichting).
Automodus deactiveren
Als u handmatig een andere ventilatiestand kiest, wordt de automodusfunctie gedeactiveerd.
▶ Druk kort op Ⓐ
■ Het pictogram van de toetsicht op.
Filterverzadigingsalarm
Het alarm voor het reinigen van het vetfilter gaat na 100 uur effectieve werkingstijd van de afzuigkap af. Het pictogram van de toets gaat knipperen als de afzuigkap wordt uitgeschakeld.
Resetten van het alarm „filterverzadiging“
De reset moet worden uitgevoerd als de ventilatie van de afzuigkap is uitgeschakeld.
▶ Druk op Ⓐm de ventilatie uit te schakelen.
▶ Druk 2 seconden op Ⓐ
Alle pictogrammen knipperen 3x. Het alarm wordt gereset.
Alarmberichten
Alarm „Vetfilterverzadiging“
Als het alarm afgaat moet u het vetfilter reinigen.
▶ Reinig het vetfilter.
Afzuigkap bij kookplaat installeren
Enkele modellen van deze afzuigkap kunnen worden aangesloten op specifieke kookplaten voor een afzuigkap-kookplaataansluiting.
Bij het eerste gebruik is het mogelijk noodzakelijk om de afzuigkap op de kookplaat aan te sluiten.
Aansluiten afzuigkap op kookplaat
▶ Schakel een nieuwe afzuigkap en kookplaat binnen 1 minuut na elkaar aan.
■ De aansluiting van de apparaten gaat automatisch.
■ De afzuigkap zal tijdens de aansluiting af en toe een „piep“ geven.
■ Na enkele minuten piepen is het aansluiten afgerond en piept de afzuigkap in een bepaald ritme.
De afzuigkap en kookplaat kunnen nu iedere keer dat ze worden in-/uitgeschakeld met elkaar worden verbonden.
Ontkoppelen afzuigkap en kookplaat
Herhaal de volgende volgorde voor elk apparaat bij het ontkoppelen van de kookplaat of afzuigkap:
▶ Voor 5 keer 5 sec. inschakelen, 5 sec. uitschakelen.
Deze procedure kan afzonderlijk worden uitgevoerd voor de kookplaat en afzuigkap of voor beide apparaten.
■ Na het ontkoppelen begint de afzuigkap opnieuw te piepen, wachtend op een kookplaat die wordt aangesloten.
Het koppelen zal niet opnieuw beginnen totdat de kookplaat en afzuigkap uitgeschakeld zijn.
REINIGING EN ONDERHOUD
Voordat u begint met reinigen en onderhoud:
▷ schakel het apparaat uit.
Bekijk de handleiding van het filter voor reinigingsen onderhoudsgegevens.
Brandgevaar! Risico op letsel!
Overblijfselen in het vetfilter kunnen vlam vatten. Filters die niet regelmatig worden gereinigd of vervangen kunnen vlam vatten indien er onder de afzuigkap sprake is van open vuur of extreme hitte.
▷ Reinig of vervang altijd alle filters op de vermelde intervallen.
Oppervlakken van afzuigkap reinigen
Gebruik geen schuur- of chemische reinigingsmiddelen die de oppervlakken van het apparaat kunnen aantasten of krassen veroorzaken.
▶ Reinig de afzuigkap met een vochtige doek en neutraal, vloeibaar reinigingsmiddel.
Geurfilter (optioneel)
Nieuwe geurfilters (actief koolstofffilter) zijn verkrijgbaar in speciaalzaken.
▷ U moet een geurfilter niet wassen of hergebruiken. Bekijk de handleiding voor reinigings- en onderhoudsgegevens.
▷ Verwissel het geurfilter na 4 maanden werking of eerder na intensief gebruik.
▷ Verwijder het gebruikte geurfilter bij het huishoudelijke afval.

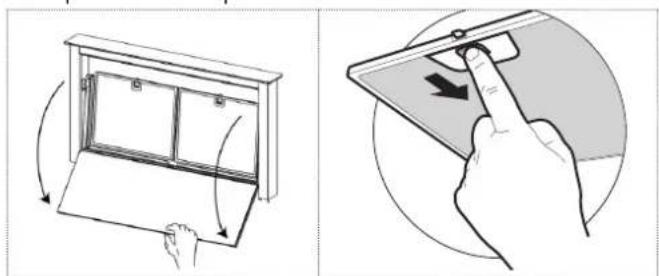

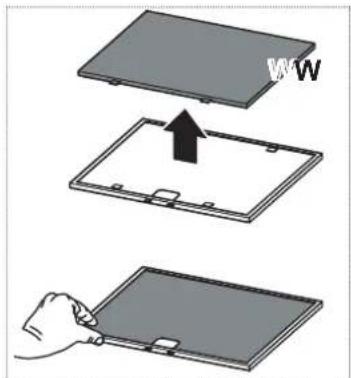

Geurfilter vervangen
▶ Open de afdekplaat.
▶ Verwijder en vervang het geurfilter.
▶ Sluit de afdekplaat.
Vetfilter
Het vetfilter kan in de vaatwasser worden gereinigd.
Bekijk de handleiding van het filter voor reinigings- en onderhoudsgegevens.
▷ Reinig het vetfilter na 2 maanden werking of eerder na intensief gebruik.

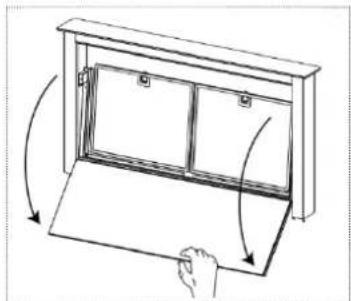

Vetfilter reinigen
▶ Open de afdekplaat.
▶ Verwijder het vetfilter.
▶ Reinig het vetfilter.
▶ Plaats het vetfilter weer op zijn plek.
▶ Sluit de afdekplaat.
Verlichting
Zorg ervoor dat ledlampjes uitsluitend door de klantenservice worden vervangen.
ONDERDELEN EN ACCESSOIRES
Nieuwe geur- en vetfilters zijn verkrijgbaar in speciaalzaken.
Onderdeel Type, artikelnr. Opmerking
| Geurfilter 112.0262.703 | hoge prestaties, wasbaar |
| 112.0289.753 | duurzaam, wasbaar |
Vetfilter 133.0261.220 Cassettefilter 314x253
ONDERHOUD EN REPARATIE
Indien reparaties niet correct worden uitgevoerd kunnen ze ernstig letsel en schade aan het apparaat en onderdelen veroorzaken, alsmede de werking van het apparaat beïnvloeden.
Zorg ervoor dat het onderhoud van elektrische componenten en aan de afzuigkap uitsluitend wordt uitgevoerd door de fabrikant of klantenservice.
▷ Zorg ervoor dat beschadigde kabels uitsluitend door de fabrikant of klantenservice worden vervangen.
MILIEU
Het symbool op het product of de verpakking geeft aan dat het apparaat niet als huishoudelijk afval mag worden verwijderd
Door het zorgvuldig afvoeren van het apparaat helpt u schadelijke gevolgen voor het milieu en de gezondheid te voorkomen.
Meer gegevens over de recycling van het apparaat zijn beschikbaar bij de bevoegde instantie, plaatselijke afvalverwerkingsdienst of de verkoper van het apparaat.
▷ Verwijder het apparaat dat moet worden weggegooid via een speciaal afvalverzamelpunt voor elektronische en elektrische apparaten.
KLANTENSERVICE
Bekijk de contactgegevens van uw land op de achterpagina of op www.franke.com.
TECHNISCHE GEGEVENS
▶ Bekijk het typeplaatje op het product.
Meer technische gegevens zijn beschikbaar op:
- www.franke.com
INDICE
Komponent Type, art. nr. Merknad
Franke Nederland B.V.
5700 AD Helmond
Phone +31 492 585 111
