| Merke | Franke |
| Modell | FS DW 866 XS |
| Kategori | Avtrekkshette |
| Installasjonstype | Integrert eller hengende (avhengig av modell) |
| Tiltenkt bruk | Husholdning, fjerning av matlagingsdamp |
| Elektrisk tilførsel | 220-240 V ~ 50/60 Hz |
| Maksimal total effekt for kompatibel platetopp | 12,4 kW (gass, 5 bluss) |
| Kontroller | Berøringspanelet |
| Belysning | LED, justerbar til full eller halv intensitet |
| Effektnivåer | 3 nivåer + intensiv modus (5 minutter) |
| Spesialfunksjoner | 24-timers ventilasjonsmodus, forsinket stopp (15 min), automatisk modus med tilkoblet platetopp, filtermetningsalarm |
| Åpning | Motorisert, to posisjoner (halv og full åpning) |
| Platetopptilkobling | Trådløs, kompatibel med enkelte Franke-platetopper |
| Fettfilter | Oppvaskmaskinsikkert, ref. 133.0261.220 (kassett 314x253 mm) |
| Luktfilter (valgfritt) | Aktivt kull, ref. 112.0262.703 (høy ytelse, vaskbart) eller 112.0289.753 (lang levetid, vaskbart) |
| Rengjøring | Overflater med fuktig klut og nøytralt rengjøringsmiddel; fettfilter hver 2. måned; luktfilter hver 4. måned |
| Sikkerhet | Automatisk stopp, barnesikring (ikke spesifisert men beskyttelse), varsel om varm overflate |
| Reparerbarhet | Reparasjon av autorisert service; LED skiftes kun av service |
| Ettersalgsservice | Kontakt via www.franke.com |
| Avhending | Elektronisk apparat, må ikke kastes i husholdningsavfallet |
Ofte stilte spørsmål - FS DW 866 XS FRANKE
Brukerspørsmål om FS DW 866 XS FRANKE
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Kjøkkenvifte i PDF-format gratis! Finn veiledningen din FS DW 866 XS - FRANKE og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. FS DW 866 XS av merket FRANKE.
BRUKSANVISNING FS DW 866 XS FRANKE
Reservedele og tilbehør 74
Vedligeholdelse og reparation 74
Bortskaffelse 74
Kundeservice 74
Tekniske data 74
OM DENNE VEJLEDNING
▶ Tryk og hold på Ⓐ2 sekunder.
▶ Tryk på ⓣ for at slukke for ventilationen.
▶ Tryk og hold på Ⓐ2 sekunder.
Alle ikoner blinker 3 gange. Alarmen nulstilles.
Alarmbeskeder
▶ Rengør fedtfilteret.
Nye lugtfiltre (aktivt kul) fås fra specialbutikker.
▶ Fjern og udskift lugtfilteret.
▶ Fjern fedtfilteret.
Nye lugtfiltre og fedtfiltre fås fra specialbutikker.

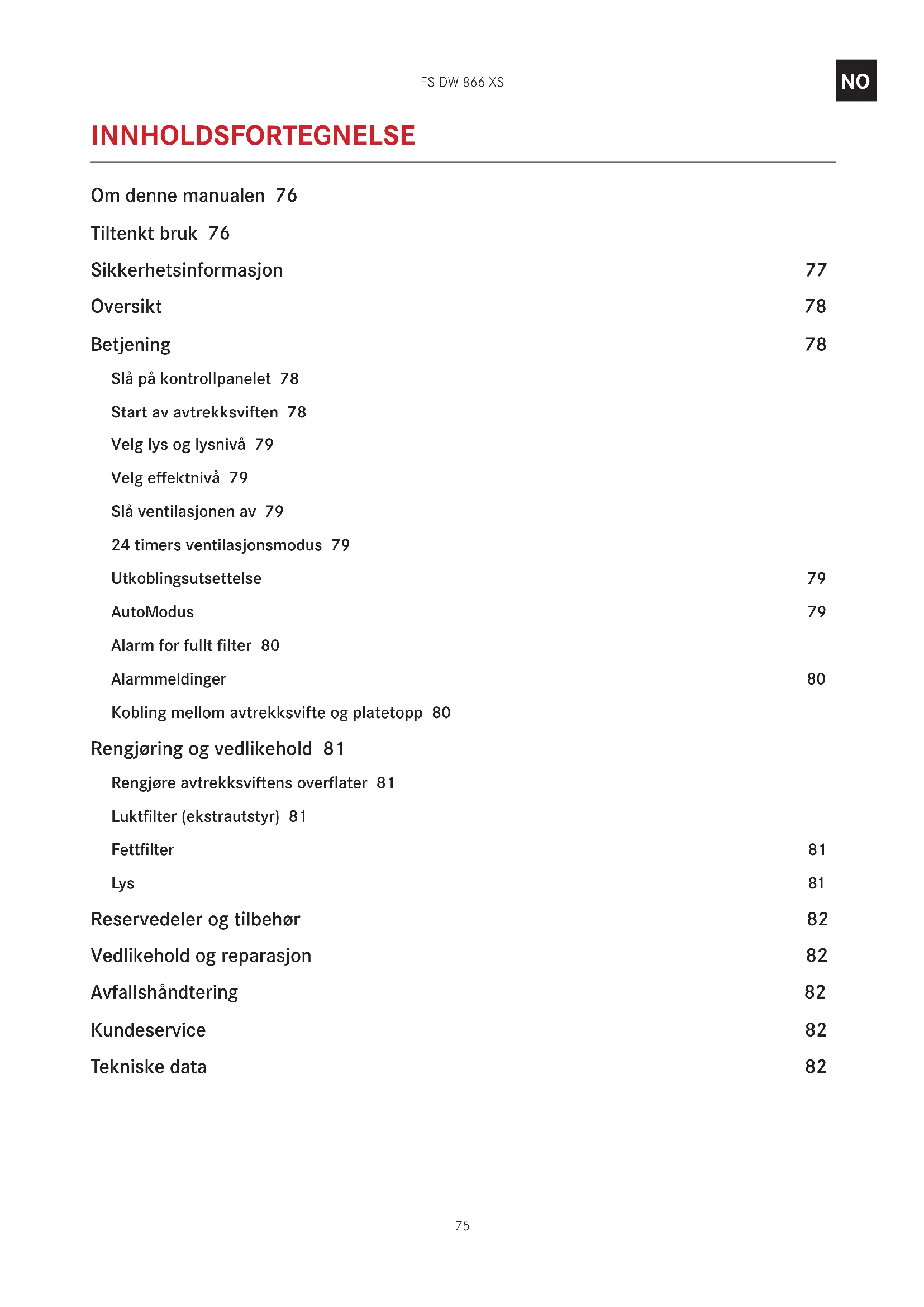

Sikkerhetsinformasjon 77
Oversikt 78
Betjening 78
Start av avtrekksviften 78
Velg lys og lysnivå 79
Velg effektnivå 79
Slå ventilasjonen av 79
24 timers ventilasjonsmodus 79
Utkoblingsutsettelse 79
AutoModus 79
Kobling mellom avtrekksvifte og platetopp 80
Rengjøring og vedlikehold 81
Rengjøre avtrekksviftens overflater 81
Luktfilter (ekstrautstyr) 81
Fettfilter 81
Lys 81
Reservedeler og tilbehør 82
Vedlikehold og reparasjon 82
Denne brukermanalen gjelder for flere modeller av enheten. Dermed kan det være mulig at noen av de beskrevne egenskapene og funksjonene ikke er tilgjengelig på din spesifikke modell.
Les nøye brukermanualen før du bruker enheten.
▶ Ta vare på brukermanualen.
▶ Bruk kun enheten som er beskrevet i denne brukermanualen i henhold til tiltenkt bruk.
Symbol Betydning
Varselsymbol. Advarsel mot risiko for personskade.
Sikkerhetstiltak og varselnotat for å unngå personskade eller skade.
▶ Tiltak. Spesifiserer et tiltak eller en handling som skal gjøres.
√ Forutsetning som må være oppfylt før du utfører følgende tiltak eller handling.
TILTENKT BRUK
Avtrekksviften ble utviklet utelukkende til hjemmebruk for å eliminere matlagingsdamp.
Avtrekksviften, som er utstyrt med et fettfilter, fjerner damp som danner seg over en komfyrtopp via et luftsirkulasjons/ eller er luftavtrekkssystem.
Denne kjøkkenviften kan brukes sammen med en gassplatetopp som har følgende egenskaper:
- Maks effekt 12,4 kW
- 5 bluss plassert som vist på figuren
bubble
| Label | Value (kW) | |---|---| | 2,6 kW | 5 kW | | 1 kW | 1 kW | | 1,9 kW | 1 kW | | 1,9 kW | 1 kW |
bubble
| Category | Power Consumption (kW) | |---|---| | 1 | 1.75 | | 2 | 3 | | 3 | 4 | | 4 | 1.75 | | 5 | 1 |SIKKERHETSINFORMASJON
Produsenten kan ikke gjøres ansvarlig for eventuelle skader som kan oppstå på grunn av feil montering, og feilaktig, uriktig eller urimelig bruk av enheten.
Avtrekksvifte kan ikke støtte tung last.
▷ Ikke klatre, stå eller sitt på avtrekksviften.
▷ Ikke plasser noen gjenstander på avtrekksviften.
Barn på 8 år eller eldre og personer med begrensede fysiske, sensoriske eller mentale evner, eller med begrenset erfaring eller kunnskaper, kan ikke bruke eller rengjøre enheten. Unntatt hvis de er under tilsyn og instrueres av en person som er ansvarlig for deres sikkerhet.
Barn under 8 år kan ikke bruke eller rengjøre enheten, selv under tilsyn.
▷ Hold barn unna enheten og emballasjematerialet.
▷ Ikke la barn være nær enheten uten tilsyn.
▷ Ikke la barn leke med enheten.
Ved bruk av avtrekksviften, følg manualene til komfyrtopper og matlagingsenheter som brukes under viften eller mens viften er i bruk.
Panner eller gryter kan velte under åpning av avtrekksviften.
Ikke plasser panner eller gryter på avtrekksviftens lukkede åpning, eller la dem være for nær den åpne avtrekksviften.
Brannfare og fare for personskader på grunn av åpne flammer!
Rester i fettfilteret kan ta fyr.
▷ Ikke bruk åpne flammer i nærheten av enheten (f.eks. flambering).
▷ Alltid rengjør eller skift ut alle filtre ved de spesifiserte intervaller.
Ved bruk av frityrgryter kan overopphetet olje ta fyr.
▷ Kontinuerlig overvåke frityrgryter under bruk.
Fare for øyeskade på grunn av LED-lys!
LED-lyset er veldig skarpt og kan skade øynene.
▷ Ikke se direkte inn i LED-lyset i en lengre tid.
Risiko for elektrisk støt på grunn av skadet enhet!
Risiko for elektrisk støt som følge av at væske kommer inn!
Enheten inneholder elektriske komponenter.
▷ Sørg for at ingen væske kommer inn i enheten.
▷ Ikke bruk trykksatt damp til å rengjøre enheten.
▷ Ikke bruk en våt klut for å rengjøre betjeningselementer.
Risiko for forbrenning på grunn av varme overflater!
Tilgjengelige metalldeler av avtrekksviften kan bli svært varme når den brukes med utstyr som utstøter store mengder varme (f.eks. gasstopper).
▷ Ikke berør varme overflater.
▷ Vær forsiktig ved åpning eller lukking av det utfoldbare panelet.
▷ Bruke varmebestandige hansker.

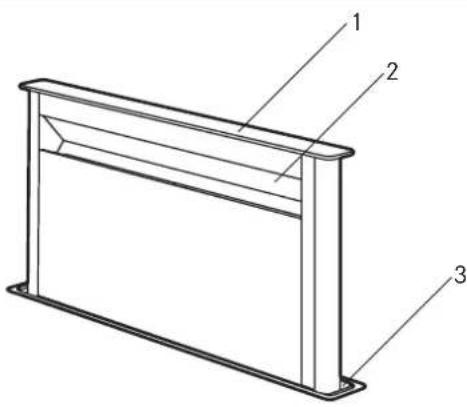

OVERSIKT
2 Avtrekksvifte med ventilasjon
3 Start
BETJENING
Tast Funksjon
| Lys på/av | |
| Lysnivå |
| A5 | Alarm «tett filter» aktivt/inaktivtAutoModus (ny aktivering) |
| L | Utkoblingsutsettelse på/av |
| 3' | Effektnivå 3Intensiv modus |
| 2 | Effektnivå 2 |
| 1° | Effektnivå 1 |
| 24 timers ventilasjonsmodus |
| Bevege avtrekksviften opp/ned |
| 1 | Ventilasjon på/av |
| Kontrollpanel på/av |
Start av avtrekksviften
Når avtrekksviften er lukket:
▶ Trykk kort på
Avtrekksviften åpner halvveis, ventilasjonen er på effektnivå 1.
Når avtrekksviften er åpnet halvveis:
For å åpne avtrekksviften helt: Trykk kort på
- Avtrekksviften åpner helt, ventilasjonen er på effektnivå 1.
For å lukke avtrekksviften: Trykk og hold inne en stund.
■ Ventilasjonen slås av, avtrekksviften lukkes.
Når avtrekksviften er åpnet helt:
▶ Trykk og hold inne ⬆n stund.
■ Ventilasjonen slås av, avtrekksviften lukkes.
Velg lys og lysnivå
Lys ved full styrke
▶ Trykk kort på 📂
Lys ved halv styrke
▶ Trykk på ⚙2 sekunder.
Velg effektnivå
Nivå 1
▶ Trykk på 1 ^1 ■ Ikonet til tasten lyser.
Nivå 2
▶ Trykk på ② ■ Ikonet til tasten ③ syser.
Nivå 3
▶ Trykk på ③ ■ Ikonet til tasten ③
Intensiv modus
Den intensive modusen kjører i 5 minutter. Etter 5 minutter går avtrekksviften automatisk tilbake til effektnivået det var satt til tidligere. Den intensive modusen kan ikke aktiveres när avtrekksviften er åpnet halvveis opp.
▶ Trykk og hold inne Ⓐ2 sekunder. ■ Ikonet til tasten Ⓤinker én gang i sekundet.
Slå ventilasjonen av
▶ Trykk på Ⓖ ■ Ventilasjonen er av.
24 timers ventilasjonsmodus
Den 24 timers ventilasjonsmodusen slår drivenheten til effektnivå 1 (10 minutter på og 50 minutter av). Den 24 timers ventilasjonsmodusen kan ikke velges under utkoblingsutsettelse eller mens den intensive innstillingen er i gang.
Slå på
▶ Trykk og hold inne ⏻2 sekunder. ■ Ikonet til tasten ⏱linker.
Slå av
▶ Trykk og hold inne ⏻2 sekunder eller trykk på ⏱.
Utkoblingsutsettelse
Utkoblingsutsettelsen slår ventilasjonen og lyset automatisk av etter 15 minutter, og hjelper å fjerne gjenværende lukter. Utkoblingsutsettelsen kan velges ved ethvert effektnivå. Utkoblingsutsettelsen kan ikke velges mens den intensive innstillingen eller 24 timers ventilasjonsmodus er i gang.
Slå på
▶ Trykk på ⏻ ■ Ikonet til tasten ⏻ yser.
Slå av
▶ Trykk på eller.
AutoModus
Avtrekksviften er utformet til å fungere automatisk knyttet til platetoppen med en spesial kobling mellom avtrekksvifte og platetopp (hvis dette er mulig).
Automodus-funksjonen er automatisk satt når du starter matlaging og platetoppen er i bruk. Ikonet lyser og lyset kommer på. Hastighetsnivået vil bli økt automatisk av platetoppen.
Hvis du manuelt velger et spesielt effektnivå for ventilasjon eller slår av ventilasjonen, vil AutoModusfunksjonen deaktiveres.
Etter matlaging og platetoppen slås av, venter avtrekksviften ca. 60 sekunder før den slås av (ventilasjon og lys).
Deaktivering av AutoModus
AutoModus deaktiveres hvis du manuelt velger et annet effektnivå for ventilasjon.
▶ Trykk kort på Ⓐ ■ Ikonet til tasten ⓐser.
Alarmen for rengjøring av fettfilteret slås på etter 100 timer med effektiv driftstid av avtrekksviften. Ikonet til tasten Ⓐlinker när avtrekksviften er slätt av.
Tilbakestilling av alarmen «fullt filter»
Tilbakestillingen må utføres när ventilasjonen på avtrekksviften er slått av.
▶ Trykk på Ⓤ for å slå ventilasjonen av.
▶ Trykk og hold inne Ⓐ2 sekunder.
Alle ikoner blinker 3 ganger. Alarmen er tilbakestilt.
Alarmmeldinger
Alarm for «fullt fettfilter»
Når alarmen inntreffer må du rengjøre fettfilteret.
▶ Rengjør fettfilteret.
Kobling mellom avtrekksvifte og platetopp
Noen modeller av denne avtrekksviften kan bli koblet sammen med spesifikke platetopper, for å etablere en kobling mellom avtrekksvifte og platetopp.
Når den brukes for første gang, kan det være nødvendig å etablere en sammenkobling av koblingen mellom avtrekksvifte og platetopp.
Sammenkobling av avtrekksvifte og platetopp
Slå på en ny avtrekksvifte og en ny platetopp i løpet av 1 minutt fra hverandre.
■ Sammenkoblingprosedyren starter automatisk.
■ Under sammenkoblingsprosedyren vil avtrekksviften periodisk sende ut noen pipelyder.
- Etter noen minutter med pipelyder er sammenkoblingen fullført, og avtrekksviften piper med en spesifikk sekvens.
Avtrekksviften og platetoppen er nå i stand til å koble sammen igjen med hverandre hver gang de slåss på/av.
Frakobling av avtrekksvifte og platetopp
For å fjerne sammenkoblingen mellom platetopp eller avtrekksvifte, gjenta følgene sekvens for hvert apparat:
Denne prosedyren kan både gjøres individuelt for avtrekksviften og platetoppen eller for begge enhetene.
- Etter frakobling vil avtrekksviften begynne å pipe igjen, og venter på en platetopp å kobles til igjen.
Sammenkoblingen vil ikke starte igjen før avtrekksviften og platetoppen er slått på.
RENGJ∅RING OG VEDLIKEHOLD
Før det utføres noen form for rengjøring og vedlikehold:
▶ Slå av enheten.
For detaljer om rengjøring og vedlikehold, se manualen som ble levert med filteret.
Brannfare! Risiko for personskade!
Rester i fettfilteret kan ta fyr.
Filtre som ikke er rengjort eller skifte ut jevnlig kan ta fyr hvis åpne flammer eller stor varme håndteres under avtrekksviften.
▷ Alltid rengjør eller skift ut alle filtre ved de spesifiserte intervaller.
Rengjøre avtrekksviftens overflater
Ikke bruk skuremidler eller kjemiske rengjøringsmidler, noe som kan føre til rust eller ripe enhetens overflater.
Rengjør avtrekksviften med en fuktig klut og et nøytralt flytende rengjøringsmiddel.
Luktfilter (ekstrautstyr)
Nye luktfiltre (aktivert karbonfilter/kullfilter) er tilgjengelig i spesialbutikker.
Ikke vask eller gjenbruk et luktfilter som ikke kan vaskes. Se manualen for detaljer om rengjøring og vedlikehold.
▷ Skift ut luktfilteret etter 4 måneders bruk eller tidligere ved intens bruk.
▷ Kast det brukte luktfilteret i husholdningsavfallet.

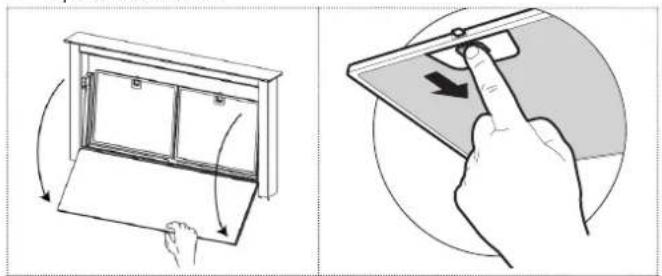

Skifte luktfilteret
▶ Åpne dekselet.
▶ Fjern og skift ut luktfilteret.
Fettfilteret kan vaskes i oppvaskmaskin.
For detaljer om rengjøring og vedlikehold, se manualen som ble levert med filteret.
▷ Rengjør fettfilteret etter 2 måneders bruk eller tidligere ved intens bruk.

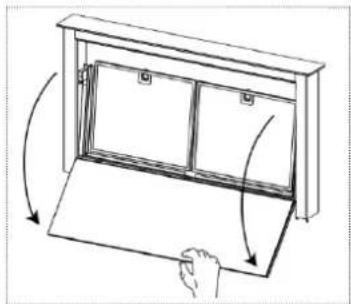

Rengjøre fettfilteret
▶ Åpne dekselet.
▶ Fjern fettfilteret.
▶ Rengjør fettfilteret.
▶ Sett fettfilteret tilbake på plass.
▶ Lukk dekselet.
Lys
▶ Sørg for at LED-lampene i spottene kun skiftes ut av kundeservice.
Nye lukt- og fettfiltre er tilgjengelig i spesialbutikker.
| Luktfilter 112.0262.703 | høy ytelse, vaskbart |
| 112.0289.753 | langvarig, vaskbart |
Fettfilter 133.0261.220 Kassettfilter 314x253
Hvis reparasjoner utføres feil kan det føre til alvorlig personskade, skade på enheten og armatur, samt påvirke enhetens funksjon.
Sørg for at vedlikehold på elektriske komponenter og røykviften kun utføres av produsenten eller kundeservice.
Sørg for at skadede ledninger kun skiftes ut av produsenten eller kundeservice.
AVFALLSHÅNDTERING
Ved å avfallshåndtere enheten på en forsvarlig måte bidrar du til å unngå skadelige konsekvenser for miljø og helse.
Ytterligere opplysninger om gjenvinning av enheten er tilgjengelig fra vedkommende myndighet, det lokale renovasjonsselskapet eller enhetens selger.
Bli kvitt enheten som skal kastes, via et spesialisert avfallsbehandlingsanlegg for elektroniske og elektriske enheter.
KUNDESERVICE
Se kontaktadressen for landet ditt på baksiden eller på www.franke.com
TEKNISKE DATA
Se typeskiltet som er plassert på produktet.
Ytterligere opplysninger om tekniske data er tilgjengelig på:
- www.franke-norge.no
