ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MXZ2HA40VF MITSUBISHI

Στοπαρόνεγχειρίδιοπεριγράφεταιμόνοηεγκατάστασητηςμονάδαςεξωτερικούχώρου. Γιατηνεγκατάστασητηςμονάδαςεσωτερικούχώρου,ανατρέξτεστοεγχειρίδιο εγκατάστασηςτηςμονάδαςεσωτερικούχώρου. Manual de Instalação Para o INSTALADOR

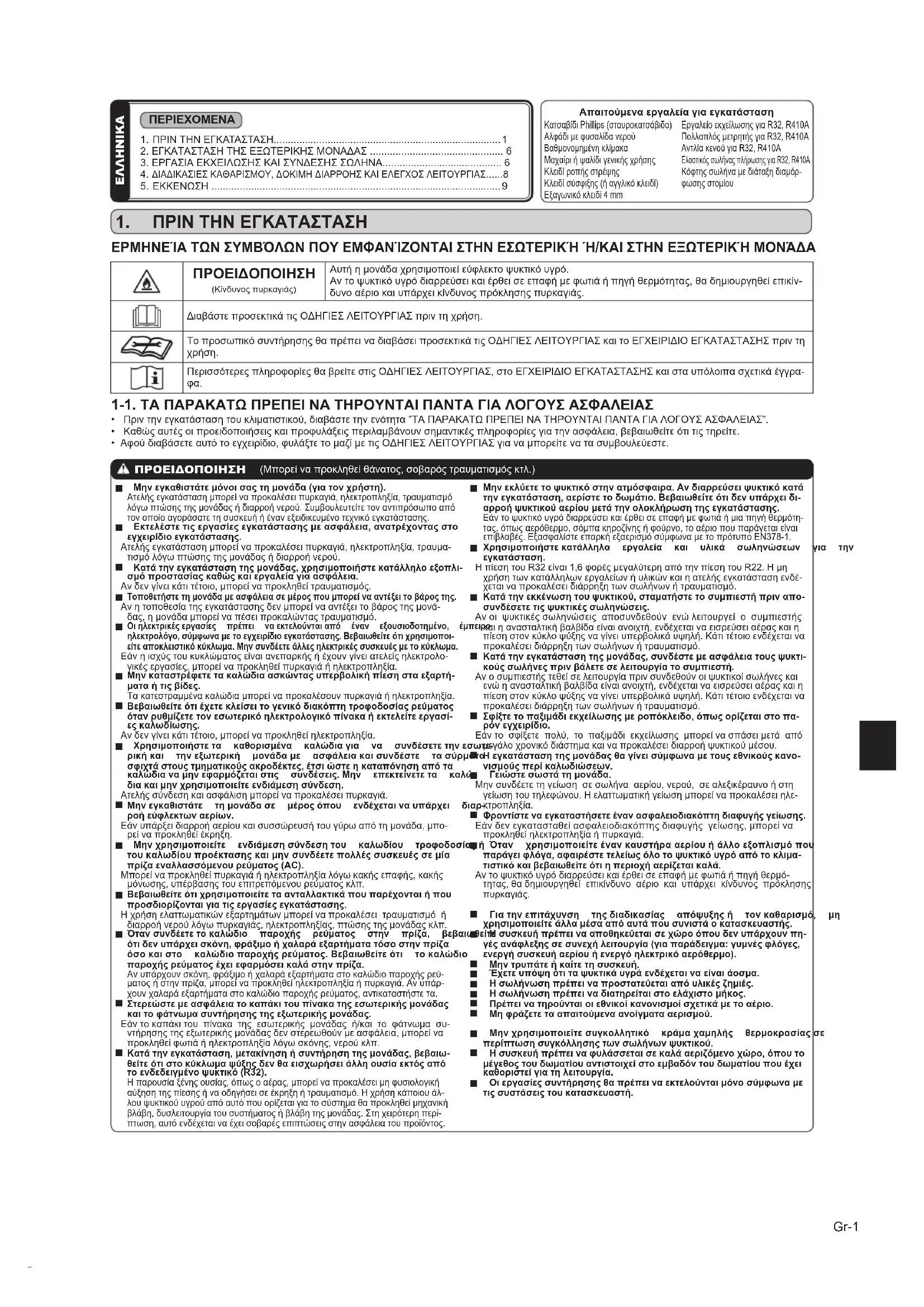

1. ΠΡΙΝΤΗΝΕΓΚΑΤΑΣΤΑΣΗ

ΕΡΜΗΝΕΊΑΤΩΝΣΥΜΒΌΛΩΝΠΟΥΕΜΦΑΝΊΖΟΝΤΑΙΣΤΗΝΕΣΩΤΕΡΙΚΉΉ/ΚΑΙΣΤΗΝΕΞΩΤΕΡΙΚΉΜΟΝΆΔΑ ΠΡΟΕΙΔΟΠΟΙΗΣΗ (Κίνδυνος πυρκαγιάς) Αυτή η μονάδα χρησιμοποιεί εύφλεκτο ψυκτικό υγρό. Αν το ψυκτικό υγρό διαρρεύσει και έρθει σε επαφή με φωτιά ή πηγή θερμότητας, θα δημιουργηθεί επικίν- δυνο αέριο και υπάρχει κίνδυνος πρόκλησης πυρκαγιάς. Διαβάστε προσεκτικά τις ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ πριν τη χρήση. Το προσωπικό συντήρησης θα πρέπει να διαβάσει προσεκτικά τις ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ και το ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ πριν τη

Περισσότερες πληροφορίες θα βρείτε στις ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ, στο ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ και στα υπόλοιπα σχετικά έγγρα-

1-1.ΤΑΠΑΡΑΚΑΤΩΠΡΕΠΕΙΝΑΤΗΡΟΥΝΤΑΙΠΑΝΤΑΓΙΑΛΟΓΟΥΣΑΣΦΑΛΕΙΑΣ

• Πριν την εγκατάσταση του κλιματιστικού, διαβάστε την ενότητα “ΤΑ ΠΑΡΑΚΑΤΩ ΠΡΕΠΕΙ ΝΑ ΤΗΡΟΥΝΤΑΙ ΠΑΝΤΑ ΓΙΑ ΛΟΓΟΥΣ ΑΣΦΑΛΕΙΑΣ”.

• Καθώς αυτές οι προειδοποιήσεις και προφυλάξεις περιλαμβάνουν σημαντικές πληροφορίες για την ασφάλεια, βεβαιωθείτε ότι τις τηρείτε.

• Αφού διαβάσετε αυτό το εγχειρίδιο, φυλάξτε το μαζί με τις ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ για να μπορείτε να τα συμβουλεύεστε.

Μηνεγκαθιστάτεμόνοισαςτημονάδα(γιατονχρήστη). Ατελής εγκατάσταση μπορεί να προκαλέσει πυρκαγιά, ηλεκτροπληξία, τραυματισμό λόγω πτώσης της μονάδας ή διαρροή νερού. Συμβουλευτείτε τον αντιπρόσωπο από τον οποίο αγοράσατε τη συσκευή ή έναν εξειδικευμένο τεχνικό εγκατάστασης. Εκτελέστετιςεργασίεςεγκατάστασηςμεασφάλεια,ανατρέχονταςστοεγχειρίδιοεγκατάστασης. Ατελής εγκατάσταση μπορεί να προκαλέσει πυρκαγιά, ηλεκτροπληξία, τραυμα-τισμό λόγω πτώσης της μονάδας ή διαρροή νερού. Κατάτηνεγκατάστασητηςμονάδας,χρησιμοποιήστεκατάλληλοεξοπλι-σμόπροστασίαςκαθώςκαιεργαλείαγιαασφάλεια. Αν δεν γίνει κάτι τέτοιο, μπορεί να προκληθεί τραυματισμός.

Τοποθετήστετημονάδαμεασφάλειασεμέροςπουμπορείνααντέξειτοβάροςτης. Αν η τοποθεσία της εγκατάστασης δεν μπορεί να αντέξει το βάρος της μονά-δας, η μονάδα μπορεί να πέσει προκαλώντας τραυματισμό. Οιηλεκτρικέςεργασίες πρέπει ναεκτελούνταιαπό έναν εξουσιοδοτημένο, έμπειροηλεκτρολόγο,σύμφωναμετοεγχειρίδιοεγκατάστασης.Βεβαιωθείτεότιχρησιμοποι-είτεαποκλειστικόκύκλωμα.Μηνσυνδέετεάλλεςηλεκτρικέςσυσκευέςμετοκύκλωμα. Εάν η ισχύς του κυκλώματος είναι ανεπαρκής ή έχουν γίνει ατελείς ηλεκτρολο-γικές εργασίες, μπορεί να προκληθεί πυρκαγιά ή ηλεκτροπληξία. Μηνκαταστρέφετετακαλώδιαασκώνταςυπερβολικήπίεσησταεξαρτή-ματαήτιςβίδες. Τα κατεστραμμένα καλώδια μπορεί να προκαλέσουν πυρκαγιά ή ηλεκτροπληξία. Βεβαιωθείτεότιέχετεκλείσειτογενικόδιακόπτητροφοδοσίαςρεύματοςότανρυθμίζετετονεσωτερικόηλεκτρολογικόπίνακαήεκτελείτεεργασί-εςκαλωδίωσης. Αν δεν γίνει κάτι τέτοιο, μπορεί να προκληθεί ηλεκτροπληξία. Χρησιμοποιήστετα καθορισμένα καλώδιαγια να συνδέσετετηνεσωτε-ρικήκαι τηνεξωτερική μονάδαμε ασφάλειακαισυνδέστε τασύρματασφιχτάστουςτμηματικούςακροδέκτες,έτσιώστεηκαταπόνησηαπότακαλώδιαναμηνεφαρμόζεταιστις συνδέσεις.Μην επεκτείνετετα καλώ-διακαιμηνχρησιμοποιείτεενδιάμεσησύνδεση. Ατελής σύνδεση και ασφάλιση μπορεί να προκαλέσει πυρκαγιά. Μηνεγκαθιστάτε τημονάδασε μέροςόπου ενδέχεταιναυπάρχει διαρ-ροήεύφλεκτωναερίων. Εάν υπάρξει διαρροή αερίου και συσσώρευσή του γύρω από τη μονάδα, μπο-ρεί να προκληθεί έκρηξη. Μηνχρησιμοποιείτε ενδιάμεσησύνδεσητου καλωδίου τροφοδοσίαςήτουκαλωδίουπροέκτασηςκαιμηνσυνδέετεπολλέςσυσκευέςσεμίαπρίζαεναλλασσόμενουρεύματος(AC). Μπορεί να προκληθεί πυρκαγιά ή ηλεκτροπληξία λόγω κακής επαφής, κακής μόνωσης, υπέρβασης του επιτρεπόμενου ρεύματος κλπ. Βεβαιωθείτεότιχρησιμοποιείτεταανταλλακτικάπουπαρέχονταιήπουπροσδιορίζονταιγιατιςεργασίεςεγκατάστασης. Η χρήση ελαττωματικών εξαρτημάτων μπορεί να προκαλέσει τραυματισμό ή διαρροή νερού λόγω πυρκαγιάς, ηλεκτροπληξίας, πτώσης της μονάδας κλπ. Ότανσυνδέετετοκαλώδιο παροχής ρεύματος στην πρίζα, βεβαιωθείτεότιδενυπάρχεισκόνη,φράξιμοήχαλαράεξαρτήματατόσοστηνπρίζαόσοκαιστο καλώδιοπαροχήςρεύματος.Βεβαιωθείτεότι τοκαλώδιοπαροχήςρεύματοςέχειεφαρμόσεικαλάστηνπρίζα. Αν υπάρχουν σκόνη, φράξιμο ή χαλαρά εξαρτήματα στο καλώδιο παροχής ρεύ-ματος ή στην πρίζα, μπορεί να προκληθεί ηλεκτροπληξία ή πυρκαγιά. Αν υπάρ-χουν χαλαρά εξαρτήματα στο καλώδιο παροχής ρεύματος, αντικαταστήστε τα. Στερεώστεμεασφάλειατοκαπάκιτουπίνακατηςεσωτερικήςμονάδαςκαιτοφάτνωμασυντήρησηςτηςεξωτερικήςμονάδας. Εάν το καπάκι του πίνακα της εσωτερικής μονάδας ή/και το φάτνωμα συ-ντήρησης της εξωτερικής μονάδας δεν στερεωθούν με ασφάλεια, μπορεί να προκληθεί φωτιά ή ηλεκτροπληξία λόγω σκόνης, νερού κλπ. Κατάτηνεγκατάσταση,μετακίνησηήσυντήρησητηςμονάδας,βεβαιω-θείτεότιστοκύκλωμαψύξηςδενθαεισχωρήσειάλληουσίαεκτόςαπότοενδεδειγμένοψυκτικό(R32). Η παρουσία ξένης ουσίας, όπως ο αέρας, μπορεί να προκαλέσει μη φυσιολογική αύξηση της πίεσης ή να οδηγήσει σε έκρηξη ή τραυματισμό. Η χρήση κάποιου άλ-λου ψυκτικού υγρού από αυτό που ορίζεται για το σύστημα θα προκληθεί μηχανική βλάβη, δυσλειτουργία του συστήματος ή βλάβη της μονάδας. Στη χειρότερη περί-πτωση, αυτό ενδέχεται να έχει σοβαρές επιπτώσεις στην ασφάλεια του προϊόντος. Μηνεκλύετετοψυκτικόστηνατμόσφαιρα.Ανδιαρρεύσειψυκτικόκατάτηνεγκατάσταση,αερίστετοδωμάτιο.Βεβαιωθείτεότιδενυπάρχειδι-αρροήψυκτικούαερίουμετάτηνολοκλήρωσητηςεγκατάστασης. Εάν το ψυκτικό υγρό διαρρεύσει και έρθει σε επαφή με φωτιά ή μια πηγή θερμότη-τας, όπως αερόθερμο, σόμπα κηροζίνης ή φούρνο, το αέριο που παράγεται είναι επιβλαβές. Εξασφαλίστε επαρκή εξαερισμό σύμφωνα με το πρότυπο EN378-1. Χρησιμοποιήστεκατάλληλα εργαλεία και υλικά σωληνώσεων για τηνεγκατάσταση. Η πίεση του R32 είναι 1,6 φορές μεγαλύτερη από την πίεση του R22. Η μη χρήση των κατάλληλων εργαλείων ή υλικών και η ατελής εγκατάσταση ενδέ-χεται να προκαλέσει διάρρηξη των σωλήνων ή τραυματισμό. Κατάτηνεκκένωσητουψυκτικού,σταματήστετοσυμπιεστήπριναπο-συνδέσετετιςψυκτικέςσωληνώσεις. Αν οι ψυκτικές σωληνώσεις αποσυνδεθούν ενώ λειτουργεί ο συμπιεστής και η ανασταλτική βαλβίδα είναι ανοιχτή, ενδέχεται να εισρεύσει αέρας και η πίεση στον κύκλο ψύξης να γίνει υπερβολικά υψηλή. Κάτι τέτοιο ενδέχεται να προκαλέσει διάρρηξη των σωλήνων ή τραυματισμό. Κατάτηνεγκατάστασητηςμονάδας,συνδέστεμεασφάλειατουςψυκτι-κούςσωλήνεςπρινβάλετεσελειτουργίατοσυμπιεστή. Αν ο συμπιεστής τεθεί σε λειτουργία πριν συνδεθούν οι ψυκτικοί σωλήνες και ενώ η ανασταλτική βαλβίδα είναι ανοιχτή, ενδέχεται να εισρεύσει αέρας και η πίεση στον κύκλο ψύξης να γίνει υπερβολικά υψηλή. Κάτι τέτοιο ενδέχεται να προκαλέσει διάρρηξη των σωλήνων ή τραυματισμό. Σφίξτετοπαξιμάδιεκχείλωσηςμεροπόκλειδο,όπωςορίζεταιστοπα-ρόνεγχειρίδιο. Εάν το σφίξετε πολύ, το παξιμάδι εκχείλωσης μπορεί να σπάσει μετά από μεγάλο χρονικό διάστημα και να προκαλέσει διαρροή ψυκτικού μέσου. Ηεγκατάστασητηςμονάδαςθαγίνεισύμφωναμετουςεθνικούςκανο-νισμούςπερίκαλωδιώσεων. Γειώστεσωστάτημονάδα. Μην συνδέετε τη γείωση σε σωλήνα αερίου, νερού, σε αλεξικέραυνο ή στη γείωση του τηλεφώνου. Η ελαττωματική γείωση μπορεί να προκαλέσει ηλε-κτροπληξία.

Φροντίστεναεγκαταστήσετεένανασφαλειοδιακόπτηδιαφυγήςγείωσης. Εάν δεν εγκατασταθεί ασφαλειοδιακόπτης διαφυγής γείωσης, μπορεί να προκληθεί ηλεκτροπληξία ή πυρκαγιά. Όταν χρησιμοποιείτεένανκαυστήρααερίουήάλλοεξοπλισμόπουπαράγειφλόγα,αφαιρέστετελείωςόλοτοψυκτικόυγρόαπότοκλιμα-τιστικόκαιβεβαιωθείτεότιηπεριοχήαερίζεταικαλά. Αν το ψυκτικό υγρό διαρρεύσει και έρθει σε επαφή με φωτιά ή πηγή θερμό-τητας, θα δημιουργηθεί επικίνδυνο αέριο και υπάρχει κίνδυνος πρόκλησης πυρκαγιάς. Γιατηνεπιτάχυνση τηςδιαδικασίας απόψυξηςή τονκαθαρισμό, μηχρησιμοποιείτεάλλαμέσααπόαυτάπουσυνιστάοκατασκευαστής. Ησυσκευήπρέπεινααποθηκεύεταισεχώροόπουδενυπάρχουνπη-γέςανάφλεξηςσεσυνεχήλειτουργία(γιαπαράδειγμα:γυμνέςφλόγες,ενεργήσυσκευήαερίουήενεργόηλεκτρικόαερόθερμο). Μηντρυπάτεήκαίτετησυσκευή. Έχετευπόψηότιταψυκτικάυγράενδέχεταιναείναιάοσμα. Ησωλήνωσηπρέπειναπροστατεύεταιαπόυλικέςζημιές. Ησωλήνωσηπρέπειναδιατηρείταιστοελάχιστομήκος. Πρέπεινατηρούνταιοιεθνικοίκανονισμοίσχετικάμετοαέριο. Μηφράζετετααπαιτούμεναανοίγματααερισμού. Μηνχρησιμοποιείτεσυγκολλητικό κράμαχαμηλής θερμοκρασίαςσεπερίπτωσησυγκόλλησηςτωνσωλήνωνψυκτικού. Ησυσκευήπρέπειναφυλάσσεταισεκαλάαεριζόμενοχώρο,όπουτομέγεθοςτουδωματίουαντιστοιχείστοεμβαδόντουδωματίουπουέχεικαθοριστείγιατηλειτουργία. Οιεργασίεςσυντήρησηςθαπρέπειναεκτελούνταιμόνοσύμφωναμετιςσυστάσειςτουκατασκευαστή. ΠΡΟΕΙΔΟΠΟΙΗΣΗ (Μπορεί να προκληθεί θάνατος, σοβαρός τραυματισμός κτλ.) Απαιτούμεναεργαλείαγιαεγκατάσταση Κατσαβίδι Phillips (σταυροκατσάβιδο) Αλφάδι με φυσαλίδα νερού Βαθμονομημένη κλίμακα Μαχαίρι ή ψαλίδι γενικής χρήσης Κλειδί ροπής στρέψης Κλειδί σύσφιξης (ή αγγλικό κλειδί) Εξαγωνικό κλειδί 4 mm Εργαλείο εκχείλωσης για R32, R410A Πολλαπλός μετρητής για R32, R410A Αντλία κενού για R32, R410A Ελαστικός σωλήνας πλήρωσης για R32, R410A Κόφτης σωλήνα με διάταξη διαμόρ- φωσης στομίου

3. ΕΡΓΑΣΙΑ ΕΚΧΕΙΛΩΣΗΣ ΚΑΙ ΣΥΝΔΕΣΗΣ ΣΩΛΗΝΑ.......................................... 6

ΔΙΑΔΙΚΑΣΙΕΣ ΚΑΘΑΡΙΣΜΟΥ, ΔΟΚΙΜΗ ΔΙΑΡΡΟΗΣ ΚΑΙ ΕΛΕΓΧΟΣ ΛΕΙΤΟΥΡΓΙΑΣ

(Λανθασμένος χειρισμός ίσως προκαλέσει σοβαρό τραυματισμό σε συγκεκριμένα περιβάλλοντα.)

Εγκαταστήστεένανασφαλειοδιακόπτηδιαφυγήςγείωσηςστομέροςτης εγκατάστασης. Εάν δεν γίνει εγκατάσταση ασφαλειοδιακόπτη διαφυγής γείωσης, μπορεί να προκληθεί ηλεκτροπληξία.

Εκτελέστετιςεργασίεςαποστράγγισης/σωληνώσεωνμεασφάλειασύμ- φωναμετοεγχειρίδιοεγκατάστασης. Αν υπάρχει κάποια κακοτεχνία στις εργασίες αποστράγγισης/σωληνώσεων, ενδέχεται να στάζει νερό από τη μονάδα και τα οικιακά είδη να βραχούν και να καταστραφούν.

Μηναγγίζετετο στόμιοεισόδουαέραήταπτερύγιααλουμινίουτης εξωτερικήςμονάδας. Κάτι τέτοιο μπορεί να προκαλέσει τραυματισμό.

Μηνεγκαθιστάτετηνεξωτερικήμονάδασεμέροςόπουμπορείναζουν

Αν μικρά ζώα μπουν και αγγίξουν τα ηλεκτρικά εξαρτήματα μέσα στη μονά- δα, μπορεί να προκληθεί δυσλειτουργία, εκπομπή καπνού ή πυρκαγιά. Επί- σης, συμβουλέψτε τους χρήστες να διατηρούν καθαρή την περιοχή γύρω από τη μονάδα.

Μηχρησιμοποιείτετοκλιματιστικόότανπραγματοποιούνταικατασκευ- αστικέςεργασίεςκαιεργασίεςφινιρίσματοςσεεσωτερικόχώροήκατά τοκέρωματουδαπέδου. Πριν τη λειτουργία του κλιματιστικού και μετά την ολοκλήρωση τέτοιου είδους εργασιών, αερίστε το χώρο καλά. Διαφορετικά, ενδέχεται να προσκολληθούν πτητικά στοιχεία στο εσωτερικό του κλιματιστικού, τα οποία μπορεί να προκα- λέσουν διαρροή νερού ή διασκορπισμό σταγονιδίων υγρασίας. 1-3.ΕΠΙΛΟΓΗΠΡΟΑΙΡΕΤΙΚΩΝΕΝΩΣΕΩΝΔΙΑΦΟΡΕΤΙΚΩΝΔΙΑΜΕΤΡΩΝ Εάν η διάμετρος του σωλήνα σύνδεσης δεν αντιστοιχεί στο μέγεθος θύρας της εξωτερικής μονάδας, χρησιμοποιήστε ενώσεις διαφορετικών διαμέτρων σύμ- φωνα με τον ακόλουθο πίνακα. Μέγεθος θύρας εξωτερικής μονάδας Προαιρετικές ενώσεις διαφορετικών διαμέτρων (μέγεθος θύρας εξωτερικής μονάδας → διάμετρος σωλήνα σύνδεσης) MXZ-2HA Υγρό / Αέριο 9,52 (3/8)

12,7 (1/2) : MAC-A454JP-E Ανατρέξτε στο εγχειρίδιο εγκατάστασης της εσωτερικής μονάδας για τη διάμετρο του σωλήνα σύνδεσης της εσωτερικής μονάδας. A , B ΜΟΝΑΔΑ 6,35 (1/4) / 9,52 (3/8) *1 Συνδέστε στο διακόπτη παροχής ρεύματος ο οποίος, όταν ανοίγει για να διακόψει τη φάση της πηγής τροφοδοσίας, έχει διάκενο 3 mm ή περισσότερο. (Όταν ο διακόπτης παροχής ρεύματος είναι κλειστός πρέπει να διακόπτονται όλες οι φάσεις.) *2 Χρησιμοποιείτε καλώδια που συμμορφώνονται προς το σχεδιασμό 60245 IEC 57. Χρη- σιμοποιήστε το καλώδιο σύνδεσης εσωτερικής/εξωτερικής μονάδας σύμφωνα με τις προδιαγραφές καλωδίου που αναφέρονται στο εγχειρίδιο εγκατάστασης της εσωτερικής

*3 Μην χρησιμοποιείτε ποτέ σωλήνες με πάχος μικρότερο από αυτό που καθορίζεται. Η αντοχή στην πίεση δεν θα είναι αρκετή. *4 Χρησιμοποιήστε έναν χαλκοσωλήνα ή έναν σωλήνα από κράμα χαλκού χωρίς ραφές. *5 Προσέξτε να μην σπάσετε ή λυγίσετε το σωλήνα κατά την καμπύλωση των σωλήνων. *6 Η ακτίνα καμπύλωσης των σωλήνων ψυκτικού πρέπει να είναι 100 mm ή περισσότερο. *7 Μονωτικό υλικό : Θερμοανθεκτικός πλαστικός αφρός με ειδική βαρύτητα 0,045 *8 Βεβαιωθείτε ότι χρησιμοποιείτε το κατάλληλο πάχος μόνωσης. Το υπερβολικό πάχος μπορεί να προκαλέσει εσφαλμένη εγκατάσταση της εσωτερικής μονάδας και η ανεπαρκής μόνωση μπορεί να προκαλέσει δημιουργία σταγονιδίων. *9 Αν η εξωτερική μονάδα είναι εγκατεστημένη υψηλότερα από την εσωτερική, η μέγιστη διαφορά ύψους μειώνεται στα 10 m.

• Σε μέρος όπου δεν εκτίθεται σε δυνατό άνεμο.

• Σε μέρος όπου η ροή αέρα είναι ομαλή και χωρίς σκόνη.

• Σε μέρος όπου η έκθεση στη βροχή και απευθείας σε ηλιακό φως μπορεί να αποφευχθεί όσο το δυνατόν περισσότερο.

• Σε μέρος όπου δεν ενοχλούνται οι γείτονες από τον ήχο λειτουργίας ή το ζεστό αέρα.

• Σε μέρος όπου υπάρχει σκληρός τοίχος ή στήριγμα για να μην αυξάνε- ται ο θόρυβος λειτουργίας ή οι κραδασμοί.

• Σε μέρος όπου δεν υπάρχει κίνδυνος διαρροής εύφλεκτου αερίου.

• Κατά την εγκατάσταση της μονάδας, στερεώστε καλά τα πόδια της.

• Σε μέρος που είναι τουλάχιστον 3 m μακριά από κεραία τηλεόρασης ή ραδιοφώνου. Η λειτουργία του κλιματιστικού ενδέχεται να δημιουργεί παρεμβολές στη ραδιοφωνική ή τηλεοπτική λήψη σε περιοχές όπου το σήμα είναι ασθενές. Μπορεί να απαιτείται εγκατάσταση ενισχυτή για τη συσκευή που επηρεάζεται.

• Εγκαταστήστε τη μονάδα σε οριζόντια θέση.

• Τοποθετήστε τη μονάδα σε σημείο που δεν είναι εκτεθειμένο σε χιόνι ή χιονοθύελλα. Σε περιοχές με μεγάλη χιονόπτωση, τοποθετήστε μια μαρκίζα, μια βάση ή/και προστατευτικά διαφράγματα.

Συνιστάται η δημιουργία ενός βρόγχου στη σωλήνωση κοντά στην εξωτερική μονάδα, έτσι ώστε να μειώνονται οι κραδασμοί που μεταδίδονται από εκεί.

Όταν το κλιματιστικό λειτουργεί ενώ η εξωτερική θερμοκρασία είναι χα- μηλή, βεβαιωθείτε ότι ακολουθείτε τις παρακάτω οδηγίες.

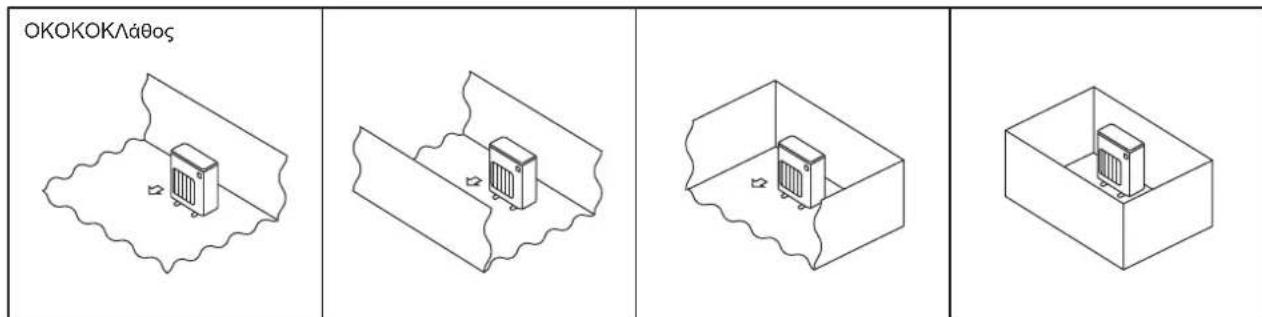

• Ποτέ μην τοποθετείτε την εξωτερική μονάδα σε μέρος όπου η πλευ- ρά εισόδου/εξόδου αέρα είναι άμεσα εκτεθειμένη στον άνεμο.

Για να αποτρέψετε την έκθεση στον άνεμο, τοποθετήστε την εξωτερική μονάδα με την πλευρά εισόδου αέρα στραμμένη προς τον τοίχο.

Για να αποτρέψετε την έκθεση στον άνεμο, συνιστάται η τοποθέτηση προστα- τευτικού διαφράγματος στην πλευρά εξόδου αέρα της εξωτερικής μονάδας

Αποφύγετε την τοποθέτηση στα παρακάτω μέρη όπου είναι πιθανό να προκύψει βλάβη στο κλιματιστικό.

• Σε μέρος όπου μπορεί να υπάρξει διαρροή εύφλεκτων αερίων.

• Σε μέρος όπου υπάρχουν πολλά λιπαντικά μηχανικά έλαια.

• Όπου έχει πέσει λάδι ή όπου υπάρχουν αναθυμιάσεις από λάδι (όπως κουζίνες και εργοστάσια, στα οποία ενδέχεται να προκληθούν αλλοιώσεις και ζημιά στα πλαστικά μέρη).

• Σε μέρος όπου υπάρχει πολύ αλάτι, για παράδειγμα σε ακτές.

Σε μέρος όπου παράγονται θειούχα αέρια, για παράδειγμα σε θερμές πηγές.

Σε μέρος όπου υπάρχει εξοπλισμός υψηλής συχνότητας ή ασύρματος.

• Όπου υπάρχουν έντονες αναθυμιάσεις πτητικών οργανικών ενώσε- ων, όπως φθαλικές ενώσεις, φορμαλδεΰδη κ.α., που μπορούν να προκαλέσουν χημική πυρόλυση.

• Η συσκευή πρέπει να αποθηκεύεται για την αποφυγή πρόκλησης μηχανικής ζημιάς 1-4.ΕΠΙΛΟΓΗΤΗΣΘΕΣΗΣΕΓΚΑΤΑΣΤΑΣΗΣ (Μονάδα: mm (ίντσες)) 1-2.ΠΡΟΔΙΑΓΡΑΦΕΣ

Παροχή ρεύματος *1 Προδιαγραφές καλωδίων *2 Διαφορά μήκους και ύψους σωλήνων *3, *4, *5, *6, *7, *8 Επίπεδο εξωτερικού

Καλώδιο σύνδε- σης εσωτερικής /

μονάδα / για πολυ-σύστημα

ανά εσωτερική μονάδα / για πολυ-σύστημα Ψύξη Θέρμανση

Μέγιστη ποσότητα πλήρωσης ψυκτι-

Ποσότητα ψυκτικού που έχει συμπλη- ρωθεί από το

• Το R32 είναι βαρύτερο από τον αέρα — όπως και τα άλλα ψυκτικά — επομένως τείνει να συσσωρεύεται στη βάση (κοντά στο δάπεδο). Αν το R32 συσσω- ρευτεί γύρω από τη βάση, ενδέχεται να φτάσει σε μια εύφλεκτη συγκέντρωση σε περίπτωση που το δωμάτιο είναι μικρό. Προς αποφυγή τυχόν ανάφλεξης, απαιτείται η διατήρηση ασφαλούς περιβάλλοντος εργασίας μέσω διασφάλισης κατάλληλου εξαερισμού. Αν επιβεβαιωθεί διαρροή ψυκτικού σε ένα δωμάτιο ή μια περιοχή όπου ο εξαερισμός είναι ανεπαρκής, αποφεύγετε τη χρήση φλόγας έως ότου βελτιωθούν οι συνθήκες στο περιβάλλον εργασίας μέσω δια- σφάλισης κατάλληλου εξαερισμού.

• Η σύνδεση των σωλήνων ψυκτικού πρέπει να είναι προσβάσιμη για σκοπούς συντήρησης.

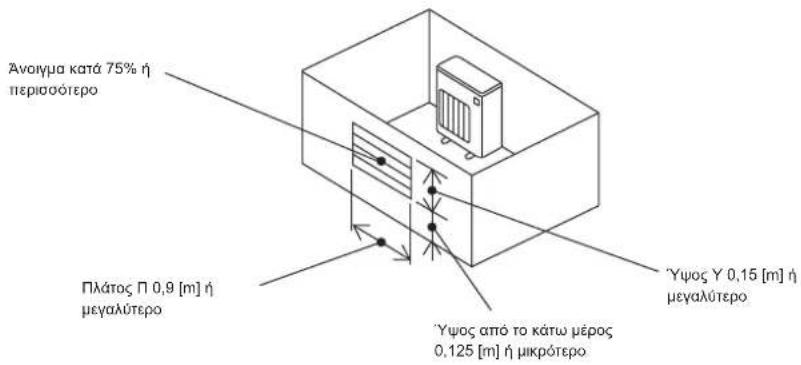

• Εγκαθιστάτε τις εξωτερικές μονάδες σε χώρους όπου τουλάχιστον μία από τις τέσσερις πλευρές είναι ανοικτή και σε επαρκώς μεγάλους χώρους χωρίς συμπιέσεις. 1-4-1.Ελάχιστηπεριοχήεγκατάστασηςγιαεξωτερικέςμονάδες Αν πρέπει οπωσδήποτε να εγκαταστήσετε μια μονάδα σε χώρο όπου και οι τέσσερις πλευρές αποκλείονται ή ασκούνται συμπιέσεις, επιβεβαιώστε ότι ικανο- ποιείται μία από τις παρακάτω καταστάσεις (Α, Β ή C). Σημείωση:Αυτάτααντίμετραπροορίζονταιγιατηδιατήρησητηςασφάλειας,όχιγιατηνεγγύησητωνπροδιαγραφών. A) Εξασφαλίστε επαρκή χώρο εγκατάστασης (ελάχιστο εμβαδόν εγκατάστασης Amin). Εγκαταστήστε τη μονάδα σε χώρο με εμβαδόν εγκατάστασης Amin ή μεγαλύτερο, που αντιστοιχεί σε ποσότητα ψυκτικού Μ (ψυκτικό που έχει πληρωθεί από το εργοστάσιο + ψυκτικό που προστίθεται τοπικά). Β) Εγκαταστήστε τη μονάδα σε χώρο με ύψος συμπίεσης της τάξης των [ 0,125 [m]. M [kg] Amin [m²] 1,0 12 1,5 17 2,0 23 2,5 28 3,0 34 3,5 39 4,0 45 4,5 50 5,0 56 5,5 62 6,0 67 6,5 73 7,0 78 7,5 84 Ύψος από το κάτω μέρος της τάξης των 0,125 [m] ή μικρότερο Ύψος από το κάτω μέρος της τάξης των 0,125 [m] ή μικρότερο Amin OK OK OK Λάθος VG79A989H01_el.indd 3 2018/09/25 17:24:46Gr-4 C) Δημιουργήστε κατάλληλη ανοικτή περιοχή εξαερισμού. Βεβαιωθείτε ότι το πλάτος της ανοικτής περιοχής είναι 0,9 [m] ή μεγαλύτερο και το ύψος της ανοικτής περιοχής είναι 0,15 [m] ή μεγαλύτερο. Ωστόσο, το ύψος από το κάτω μέρος του χώρου εγκατάστασης έως το κάτω άκρο της ανοικτής περιοχής θα πρέπει να είναι 0,125 [m] ή μικρότερο. Η ανοικτή περιοχή θα πρέπει να έχει άνοιγμα κατά 75% ή περισσότερο. 1-4-2.Ελάχιστηπεριοχήεγκατάστασηςγιαεσωτερικέςμονάδες Πραγματοποιείτε την εγκατάσταση σε δωμάτιο με εμβαδόν δαπέδου Amin ή μεγαλύτερο, που αντιστοιχεί σε ποσότητα ψυκτικού Μ (ψυκτικό που έχει πληρω- θεί από το εργοστάσιο + ψυκτικό που προστίθεται τοπικά). Εγκαταστήστε την εσωτερική μονάδα έτσι ώστε το ύψος από το δάπεδο έως το κάτω μέρος της εσωτερικής μονάδας να είναι υ0, για μονάδα τοίχου: 1,8 m ή μεγαλύτερο, για μονάδα οροφής, κασέτα και κρυφή μονάδα οροφής: 2,2 m ή μεγαλύτερο. Ανάλογα με το μοντέλο ισχύουν περιορισμοί στο ύψος εγκατάστασης, επομένως διαβάστε το εγχειρίδιο εγκατάστασης για τη συγκεκριμένη μονάδα. M [kg] Amin [m²] 1,0 3 1,5 4,5 2,0 6 2,5 7,5 3,0 9 3,5 12 4,0 15,5 4,5 20 5,0 24 5,5 29 6,0 35 6,5 41 7,0 47 7,5 54 Μονάδα τοίχου υ0 ] 1,8 [m] Κρυφή μονάδα οροφήςΚασέταΜονάδα οροφής υ0 ] 2,2 [m]υ0 ] 2,2 [m]υ0 ] 2,2 [m] Άνοιγμα κατά 75% ή περισσότερο Πλάτος Π 0,9 [m] ή

Ύψος από το κάτω μέρος 0,125 [m] ή μικρότερο Ύψος Υ 0,15 [m] ή

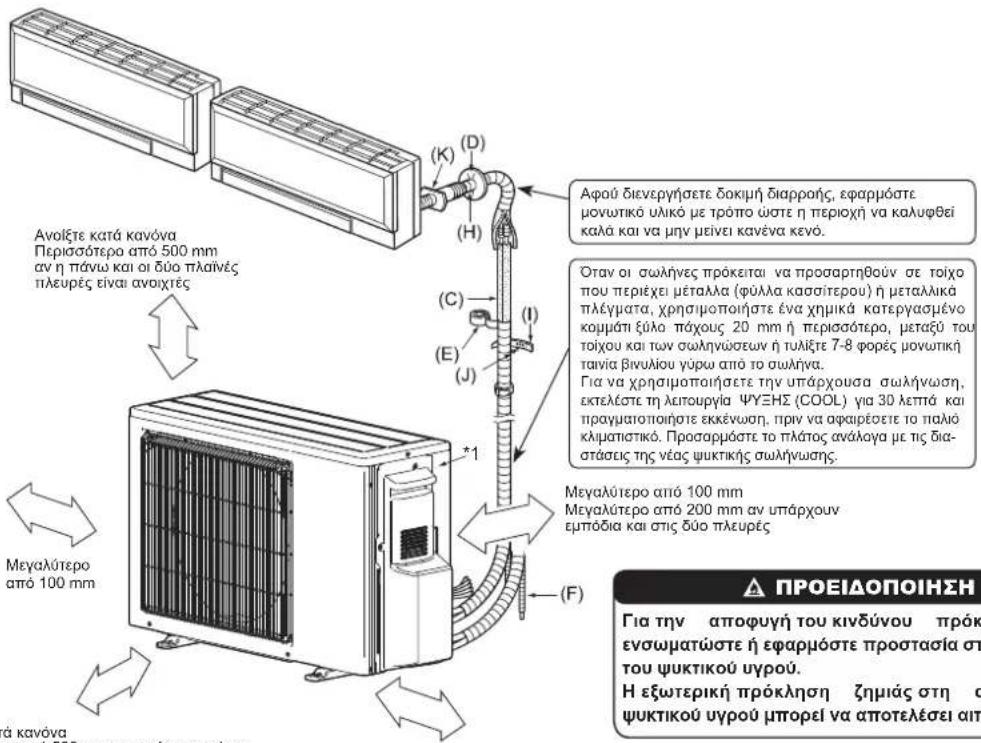

1-5.ΔΙΑΓΡΑΜΜΑΕΓΚΑΤΑΣΤΑΣΗΣ Η εγκατάσταση των μονάδων πρέπει να γίνει από εξουσιοδοτημένο εγκα- ταστάτη και σύμφωνα με τους ισχύοντες τοπικούς κανονισμούς.

από 100 mm Μεγαλύτερο από 100 mm Μεγαλύτερο από 200 mm αν υπάρχουν εμπόδια και στις δύο πλευρές Ανοίξτε κατά κανόνα Περισσότερο από 500 mm αν η πίσω, η πάνω και οι δύο πλαϊνές πλευρές είναι ανοιχτές Μεγαλύτερο από 350 mm Εγκατάστασηεξωτερικήςμονάδας (Μονάδα: mm)

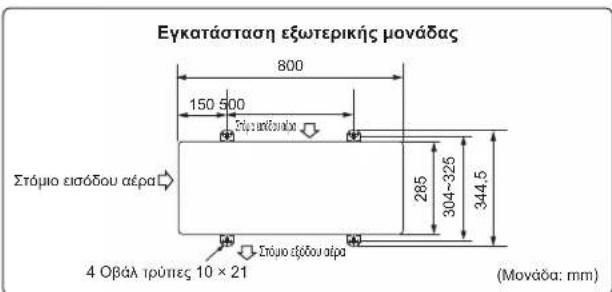

Στόμιο εισόδου αέρα 4 Oβάλ τρύπες 10 × 21 304~325 344,5 Στόμιο εξόδου αέρα

Ανοίξτε κατά κανόνα Περισσότερο από 500 mm αν η πάνω και οι δύο πλαϊνές πλευρές είναι ανοιχτές *1 Το έτος και ο μήνας κατασκευής υποδεικνύονται στην πινακίδα προδιαγραφών. 1-6.ΣΩΛΗΝΩΣΕΙΣΑΠΟΣΤΡΑΓΓΙΣΗΣΓΙΑΤΗΝ ΕΞΩΤΕΡΙΚΗΜΟΝΑΔΑ Εκτελέστε τις εργασίες εγκατάστασης των σωληνώσεων αποστράγγισης μόνο στην περίπτωση που η αποστράγγιση γίνεται από ένα σημείο.

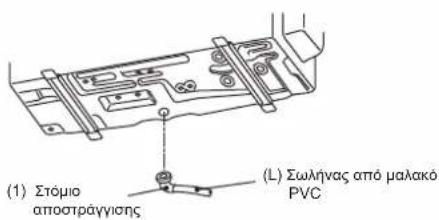

1) Τοποθετήστε τις σωληνώσεις αποστράγγισης πριν από τη σύνδεση των

σωληνώσεων εσωτερικής και εξωτερικής μονάδας.

Συνδέστε το σωλήνα από μαλακό PVC (L), Ε.Δ.15 mm, σύμφωνα με την εικόνα.

3) Βεβαιωθείτε ότι οι σωληνώσεις αποστράγγισης έχουν φορά προς τα

κάτω για να διευκολύνεται η ροή των υγρών αποστράγγισης.

Εγκαταστήστε τη μονάδα σε οριζόντια θέση. Μη χρησιμοποιείτε το στόμιο αποστράγγισης (1) στις ψυχρές περιοχές. Τα υγρά απο- στράγγισης ενδέχεται να παγώσουν και να διακοπεί η λειτουργία του ανεμιστήρα. Η εσωτερική μονάδα παράγει συμπύκνωμα κατά τη διάρκεια της λειτουργίας θέρ- μανσης. Επιλέξτε το χώρο εγκατάστασης προκειμένου να διασφαλίσετε την προ- στασία της εξωτερικής μονάδας ή/και το πάτωμα από το νερό αποστράγγισης ή να εμποδίσετε την πρόκληση ζημιών από το παγωμένο νερό αποστράγγισης. Όταν οι σωλήνες πρόκειται να προσαρτηθούν σε τοίχο που περιέχει μέταλλα (φύλλα κασσίτερου) ή μεταλλικά πλέγματα, χρησιμοποιήστε ένα χημικά κατεργασμένο κομμάτι ξύλο πάχους 20 mm ή περισσότερο, μεταξύ του τοίχου και των σωληνώσεων ή τυλίξτε 7-8 φορές μονωτική ταινία βινυλίου γύρω από το σωλήνα. Για να χρησιμοποιήσετε την υπάρχουσα σωλήνωση, εκτελέστε τη λειτουργία ΨΥΞΗΣ (COOL) για 30 λεπτά και πραγματοποιήστε εκκένωση, πριν να αφαιρέσετε το παλιό κλιματιστικό. Προσαρμόστε το πλάτος ανάλογα με τις δια- στάσεις της νέας ψυκτικής σωλήνωσης. Αφού διενεργήσετε δοκιμή διαρροής, εφαρμόστε μονωτικό υλικό με τρόπο ώστε η περιοχή να καλυφθεί καλά και να μην μείνει κανένα κενό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Γιατην αποφυγήτουκινδύνου πρόκλησης φωτιάς, ενσωματώστεήεφαρμόστεπροστασίαστησωλήνωση τουψυκτικούυγρού. Ηεξωτερικήπρόκληση ζημιάςστη σωλήνωση του ψυκτικούυγρούμπορείνααποτελέσειαιτίαπυρκαγιάς.

Ελέγξτε τα παρακάτω εξαρτήματα πριν την εγκατάσταση. (1) Στόμιο αποστράγγισης 1 ΕΞΑΡΤΗΜΑΤΑΠΟΥΠΡΕΠΕΙΝΑΠΡΟΜΗΘΕΥΤΕΙΤΕΓΙΑΤΗΝΕΓΚΑΤΑΣΤΑΣΗ (A) Καλώδιο τροφοδοσίας*2 1 (B) Καλώδιο σύνδεσης εσωτερικής/εξωτερικής μονάδας*2

(C) Σωλήνας προέκτασης 1 (D) Κάλυμμα τρύπας τοίχου 1 (E) Ταινία περίδεσης 1 (F) Σωλήνας αποστράγγισης προέκτασης (ή σωλήνας από μαλακό PVC, εσωτ. διαμ. 15 mm ή σκληρό PVC, VP16)

(H) Στόκος 1 (I) Ταινία στερέωσης σωλήνα 2 έως 7 (J) Βίδα στερέωσης για (I) 2 έως 7 (K) Συνδετικό περίβλημα τρύπας τοίχου 1 (L) Σωλήνας από μαλακό PVC, εσωτερικής διαμέτρου 15 mm ή από σκληρό PVC, VP16 για στόμιο αποστράγγισης (1)

*2 Τοποθετήστε το καλώδιο σύνδεσης εσωτερικής/εξωτερικής μονάδας (B) και το καλώδιο τροφοδοσίας (A) τουλάχιστον 1 m μακριά από το καλώδιο της κεραίας τηλεόρασης. Τα “Τμχ” για τα (B) έως (K) στον παραπάνω πίνακα είναι η ποσότητα που θα χρησιμοποιηθεί ανά εσωτερική μονάδα. (L) Σωλήνας από μαλακό PVC (1) Στόμιο αποστράγγισης VG79A989H01_el.indd 5 2018/09/25 17:24:47Gr-6 35 mm 15 mm

• Βεβαιωθείτε ότι έχετε στερεώσει όλες τις βίδες στους αντίστοιχους ακροδέκτες όταν στερεώνετε το σύρμα και/ή το κα- λώδιο στον πίνακα ακροδεκτών.

• Το καλώδιο γείωσης θα πρέπει να είναι λίγο μακρύτερο από τα υπόλοιπα. (Πε- ρισσότερο από 35 mm)

• Αφήστε μεγαλύτερο μήκος στα καλώδια σύνδεσης, για μελλοντική συντήρηση.

2. ΕΓΚΑΤΑΣΤΑΣΗΤΗΣΕΞΩΤΕΡΙΚΗΣΜΟΝΑΔΑΣ

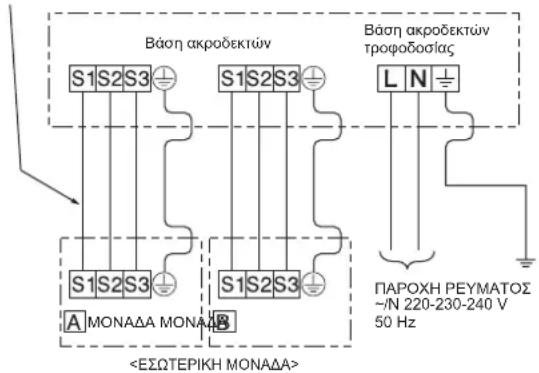

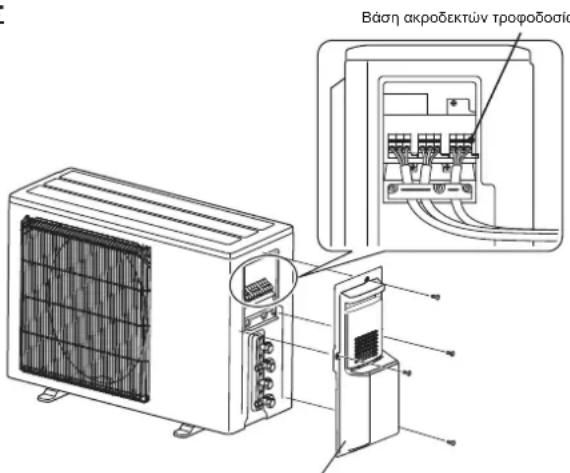

2-1.ΣΥΝΔΕΣΗΚΑΛΩΔΙΩΝΕΞΩΤΕΡΙΚΗΣΜΟΝΑΔΑΣ

1) Αφαιρέστε το πλαίσιο συντήρησης.

2) Χαλαρώστε τη βίδα στερέωσης και συνδέστε σωστά το καλώδιο σύν-

δεσης εσωτερικής/εξωτερικής μονάδας (Β) που προέρχεται από την εσωτερική μονάδα στη βάση ακροδεκτών. Προσέξτε να μην κάνετε λά- θος συνδέσεις. Στερεώστε καλά τη βάση ακροδεκτών έτσι ώστε να μην είναι εμφανές κανένα μέρος από το κυρίως τμήμα και να μην ασκείται εξωτερική πίεση στο σημείο σύνδεσης της βάσης ακροδεκτών.

3) Βιδώστε σφιχτά τις βίδες των ακροδεκτών για να αποφύγετε το ξεβί-

δωμά τους. Αφού βιδώσετε, τραβήξτε ελαφρά τα καλώδια για να βε- βαιωθείτε ότι δεν κινούνται.

4) Εκτελέστε τα βήματα 2) και 3) για όλες τις εσωτερική μονάδα.

5) Συνδέστε το καλώδιο τροφοδοσίας (Α).

6) Στερεώστε το καλώδιο σύνδεσης εσωτερικής/εξωτερικής μονάδας (Β)

και το καλώδιο τροφοδοσίας (Α) με το σφιγκτήρα καλωδίων.

7) Κλείστε καλά το πλαίσιο συντήρησης. Βεβαιωθείτε ότι το βήμα 3-3.

ΣΥΝΔΕΣΗ ΣΩΛΗΝΑ έχει ολοκληρωθεί.

• Αφού ολοκληρωθούν οι συνδέσεις μεταξύ του καλωδίου τροφοδοσί- ας (A) και του καλωδίου σύνδεσης εσωτερικής/εξωτερικής μονάδας (B), στερεώστε καλά όλα τα καλώδια με το σφιγκτήρα καλωδίων. Βάση ακροδεκτών τροφοδοσίας Πλαίσιο συντήρησης Βάση ακροδεκτών τροφοδοσίας Καλώδιο σύνδεσης εσωτερι- κής/εξωτερικής μονάδας <ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ> Βάση ακροδεκτών ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ ~/N 220-230-240 V 50 Hz <ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ> ΜΟΝΑΔΑ ΜΟΝΑΔΑ

3. ΕΡΓΑΣΙΑΕΚΧΕΙΛΩΣΗΣΚΑΙΣΥΝΔΕΣΗΣΣΩΛΗΝΑ

3-1 ΠΡΟΦΥΛΆΞΕΙΣΓΙΑΤΙΣΣΥΣΚΕΥΈΣΠΟΥΧΡΗΣΙΜΟΠΟΙΟΎΝΨΥΚΤΙΚΌR32

• Χρησιμοποιήστε λάδι εστέρα, λάδι αιθέρα ή αλκυλιοβενζόλη (μικρή ποσότητα) σαν ψυκτικό λάδι για την εφαρμογή στα διαπλατυσμένα τμήματα.

• Χρησιμοποιήστε φωσφορούχο κρατέρωμα C1220 για τη σύνδεση των σωληνώσεων ψυκτικού, όταν έχετε χαλκοσωλήνες και σωλήνες κράματος χαλκού χωρίς ενώσεις. Χρησιμοποιείτε σωλήνες ψυκτικού με πάχος σύμφωνα με τις προδιαγραφές στον παρακάτω πίνακα. Βεβαιωθείτε ότι οι εσωτερικές επιφάνειες των σωλήνων είναι καθαρές και δεν περιέχουν επικίνδυνες προσμίξεις όπως θειικές ενώσεις, οξειδωτικά, ρινίσματα ή σκόνη. Να εφαρμόζεται πάντα μη οξειδωτική χαλκοκόλληση κατά τη χαλκοκόλληση των σωλήνων, διαφορετικά θα καταστραφεί ο συμπιεστής. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κατάτηνεγκατάστασηήτημετακίνησητουκλιματιστικού,χρησιμοποιείτεμονότοσυνιστώμενοψυκτικό(R32)γιατηνπλήρωσητωνγραμμών ψυκτικού.Μηντοαναμιγνύετεμεάλλοψυκτικόμέσοκαιμηναφήνετετοναέραναπαραμένειμέσαστιςγραμμές. Εάναναμιχθείαέραςμετοψυκτικό,ενδέχεταιναπροκαλέσειασυνήθισταυψηλήπίεσηστηγραμμήψυκτικού,μεενδεχόμενοέκρηξηςκαιάλλους

Ηχρήσηψυκτικούδιαφορετικούαπόαυτόπουκαθορίζεταιγιατοσύστημαθαπροκαλέσειμηχανικήβλάβηήδυσλειτουργίατουσυστήματοςή ζημιάστοσύστημα.Στηχειρότερηπερίπτωση,μιατέτοιαενέργειαενδέχεταιναυπονομεύσειτηνασφάλειατουπροϊόντος. Μέγεθος σωλήνα (mm) ø6,35 ø9,52 ø12,7 ø15,88 ø19,05 ø22,2 ø25,4 ø28,58

• Μην χρησιμοποιείτε σωλήνες με πάχος μικρότερο από τις προδιαγραφές του παραπάνω πίνακα.

• Χρησιμοποιήστε σωλήνες 1/2 H ή H εάν η διάμετρος είναι 19,05 mm ή μεγαλύτερη.

• Φροντίζετε να υπάρχει κατάλληλος εξαερισμός, προκειμένου να αποτρέπεται τυχόν ανάφλεξη. Επιπλέον, φροντίζετε να εφαρμόζετε μέτρα πυροπρόληψης ώστε να μην υπάρχουν επικίνδυνα ή εύφλεκτα αντικείμενα στη γύρω περιοχή. VG79A989H01_el.indd 6 2018/09/25 17:24:48Gr-7 3-3.ΣΥΝΔΕΣΗΣΩΛΗΝΑ

• Το μέγεθος του συνδεδεμένου σωλήνα διαφέρει ανάλογα με τα μοντέλα και την ισχύ των εσωτερικών μονάδων. Ισχύς εσωτερικής μονάδας 25 ~ 50 Μέγεθος σωλήνα υγρού ø6,35 Μέγεθος σωλήνα αερίου ø9,52

• Χρησιμοποιήστε τον παραπάνω πίνακα ροπής στρέψης σαν οδηγό για την ένωση τμημάτων της εσωτερικής μονάδας και σφίξτε χρησιμοποιώ- ντας δύο κλειδιά. Η υπερβολική σύσφιξη καταστρέφει την εκχειλωμένη

1) Αλείψτε μια λεπτή επίστρωση από ψυκτικό λάδι (G) στα εκχειλωμένα

άκρα των σωλήνων και στις συνδέσεις των σωλήνων της εξωτερικής μο-

2) Ευθυγραμμίστε το κέντρο του σωλήνα με το κέντρο των συνδέσεων των

σωλήνων της εξωτερικής μονάδας και έπειτα βιδώστε σφιχτά 3 με 4 στροφές το παξιμάδι εκχείλωσης με το χέρι.

3) Σφίξτε το παξιμάδι εκχείλωσης με κλειδί ροπής στρέψης όπως καθορίζε-

ται στον παρακάτω πίνακα.

• Το υπερβολικό σφίξιμο μπορεί να προκαλέσει βλάβη στο παξιμάδι εκ- χείλωσης, με αποτέλεσμα τη διαρροή ψυκτικού υγρού.

• Βεβαιωθείτε ότι τυλίξατε με μονωτικό υλικό τις σωληνώσεις. Η άμεση επαφή με σωληνώσεις χωρίς μόνωση ενδέχεται να προκαλέσει εγκαύ- ματα ή κρυοπαγήματα. 3-4.ΜΟΝΩΣΗΚΑΙΠΕΡΙΔΕΣΗ

1) Καλύψτε τις ενώσεις των σωληνώσεων με κάλυμμα.

2) Για την εξωτερική μονάδα, μονώστε καλά κάθε σωλήνωση, συμπεριλαμ-

βανομένων των βαλβίδων.

3) Χρησιμοποιώντας ταινία περίδεσης (E), εφαρμόστε την ταινία αρχίζοντας

από την είσοδο της εξωτερικής μονάδας.

• Καλύψτε το τέλος της ταινίας περίδεσης (E) με κολλητική ταινία.

• Όταν η διάταξη των σωληνώσεων πρέπει να γίνει διαμέσου ταβανιών, ντουλαπιών ή οπουδήποτε η θερμοκρασία και η υγρασία είναι μεγάλη, περιτυλίξτε επιπλέον μόνωση του εμπορίου για την αποφυγή συμπυ-

1) Κόψτε σωστά το σωλήνα με ένα κόφτη σωλήνα. (Fig. 1, 2)

2) Καθαρίστε εντελώς όλα τα γρέζια από την κομμένη διατομή του σωλήνα. (Fig. 3)

Ενώ καθαρίζετε τα γρέζια, τοποθετήστε τον χάλκινο σωλήνα με φορά προς τα κάτω, για να αποφύγετε να πέσουν γρέζια μέσα στο σωλήνα.

3) Αφαιρέστε τα περικόχλια εκχείλωσης που υπάρχουν στην εσωτερική και την

εξωτερική μονάδα και κατόπιν τοποθετήστε τα στους σωλήνες που έχετε ήδη καθαρίσει καλά από τα γρέζια. (Είναι αδύνατο να τα τοποθετήσετε μετά τη διαπλάτυνση.)

4) Εκχείλωση (Fig. 4, 5). Κρατήστε σταθερά το χαλκοσωλήνα στις διαστάσεις

που υποδεικνύονται στον πίνακα. Επιλέξτε A mm από τον πίνακα, ανάλογα με το εργαλείο που χρησιμοποιείτε.

κρίνετε την εκχείλωση με την Fig

• Εάν η εκχείλωση βρεθεί ελαττωματική, αποκόψτε αυτό το κομμάτι και επα- ναλάβετε τη διαδικασία.

(mm) A (mm) Κλειδί ροπής στρέψης

για R22 N•m kgf•cm ø6,35 (1/4”) 17

Χαλκοσωλήνας Εφεδρική διάταξη διαμόρφωσης στομίου

χαλκοσωλήνα Τύπου ζεύκτη Εργαλείο διαπλάτυνσης Τύπου πεταλούδας

Το εσωτερικό λάμπει χωρίς χαραγματιές. Παξιμάδι εκχείλωσης

Χαλκοσωλήνας ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κατάτην εγκατάσταση τηςμονάδας,συνδέστε μεασφάλεια τουςψυκτικούςσωλήνεςπρινθέσετεσελειτουργίατοσυμπι-

Στηνπερίπτωσηπουυπάρχουνθύρεςπουδενχρησιμοποι- ούνται,βεβαιωθείτεότιταπαξιμάδιατουςείναικαλάσφιγμέ-

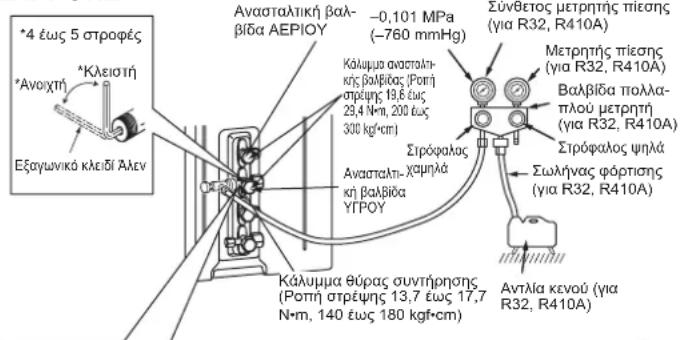

1) Αφαιρέστε το κάλυμμα της θύρας συντήρησης της ανασταλτικής

βαλβίδας από την πλευρά των σωλήνων της εξωτερικής μονάδας. (Στην αρχική τους κατάσταση, οι ανασταλτικές βαλβίδες είναι πλή- ρως κλειστές και καλυμμένες με καπάκι.)

2) Συνδέστε τη βαλβίδα του πολλαπλού μετρητή και την αντλία κε-

νού στη θύρα συντήρησης της ανασταλτικής βαλβίδας στην πλευ- ρά του σωλήνα αερίου της εξωτερικής μονάδας.

3) Λειτουργήστε την αντλία κενού. (Λειτουργήστε για περισσότερα

4) Ελέγξτε το κενό με τη βαλβίδα πολλαπλού μετρητή, κλείστε την

και διακόψτε τη λειτουργία της αντλίας κενού.

5) Αφήστε την όπως είναι για ένα με δύο λεπτά. Βεβαιωθείτε ότι η

βελόνα της βαλβίδας του πολλαπλού μετρητή παραμένει στην ίδια θέση. Επιβεβαιώστε ότι ο μετρητής δείχνει –0,101 MPa [Μετρητής] (–760 mmHg).

6) Αφαιρέστε γρήγορα τον πολλαπλό μετρητή βαλβίδας από τη θύρα

συντήρησης της ανασταλτικής βαλβίδας.

7) Ανοίξτε πλήρως όλες τις ανασταλτικές βαλβίδες στο σωλήνα αερί-

ου και στο σωλήνα υγρού. Η λειτουργία χωρίς να είναι ανοικτές οι βαλβίδες μειώνει την απόδοση και δημιουργεί προβλήματα.

8) Ανατρέξτε στα βήματα 1-2. και, εάν χρειάζεται, πληρώστε με την

υποδεικνυόμενη ποσότητα ψυκτικού. Βεβαιωθείτε ότι η πλήρωση με υγρό ψυκτικό πραγματοποιείται σε αργό ρυθμό. Διαφορετικά, ενδέχεται να αλλάξει η σύνθεση του ψυκτικού στο σύστημα και να επηρεαστεί η απόδοση του κλιματιστικού.

9) Σφίξτε το κάλυμμα της θύρας συντήρησης ώστε να επανέλθει

στην αρχική κατάσταση. 10) Δοκιμή διαρροής Σωλήνας φόρτισης (για R32, R410A) Προφυλάξεις κατά τη χρήση της βαλβίδας ελέγχου Εάν, κατά την προσάρτηση της βαλβίδας ελέγχου στη θύρα συντήρησης, ασκηθεί υπερβολική πίεση, υπάρχει κίνδυνος το κυ- ρίως τμήμα της βαλβίδας να παραμορφω- θεί ή να χαλαρώσει. Στην περίπτωση αυτή μπορεί να προκληθεί διαρροή αερίου. Όταν συνδέετε τη βαλβίδα ελέγχου στη θύρα συντήρησης, βεβαιωθείτε ότι το κυρίως τμή- μα της βαλβίδας βρίσκεται στην κλειστή θέση και, στη συνέχεια, σφίξτε το εξάρτημα A. Μην συσφίγγετε το εξάρτημα A και μην στρέφετε το κυρίως σώμα όταν το κυρίως τμήμα της βαλβίδας βρίσκεται στην ανοιχτή θέση.

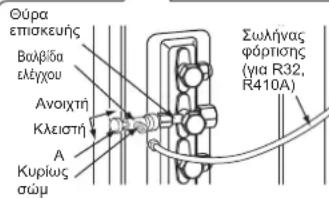

Θύρα επισκευήςΒαλβίδα ελέγχουΑνοιχτήΚλειστή<R32>Κυρίως Φροντίστε να αντικαταστήσετε το καπάκι μετά την εργασία. 4-2.ΠΛΗΡΩΣΗΜΕΑΕΡΙΟ Γεμίστε με αέριο τη μονάδα.

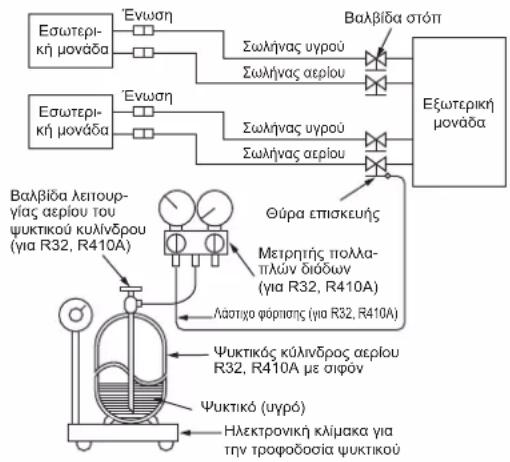

1) Συνδέστε τον κύλινδρο αερίου στην υποδοχή συντήρησης της ανασταλτικής

2) Εκτελέστε καθαρισμό με αέρα της σωλήνας (ή λάστιχο), που βγαίνει από τον

ψυκτικό κύλινδρο αερίου.

3) Ξαναγεμίστε την καθορισμένη ποσότητα ψυκτικού, ενώ λειτουργείτε το κλιμα-

Στην περίπτωση που θα προσθέσετε ψυκτικό μέσο, να τηρήσετε την ποσότητα που προσδιορίζεται για τον ψυκτικό κύκλο.

Όταν φορτίζετε το ψυκτικό σύστημα με πρόσθετο ψυκτικό, βεβαιωθείτε ότι χρη- σιμοποιείτε ψυκτικό υγρό. Αν προσθέσετε ψυκτικό αέριο μπορεί να αλλάξει η σύνθεση του ψυκτικού στο σύστημα και να επηρεάσει δυσμενώς την κανονική λειτουργία του κλιματιστικού. Επίσης, κάντε αργά την πλήρωση του υγρού ψυκτι- κού, αλλιώς ο συμπιεστής θα μπλοκάρει. Κατά την διάρκεια των ψυχρών μηνών για να διατηρήσετε την υψηλή πίεση στον κύλινδρο αερίου, ζεστάνετέ τον με χλιαρό νερό (κάτω των 40°C). Ποτέ όμως μην χρησιμοποιήσετε φωτιά ή ατμό. ΈνωσηΒαλβίδα στόπ Σωλήνας υγρούΕσωτερι-κή μονάδαΣωλήνας αερίουΒαλβίδα λειτουρ-γίας αερίου του ψυκτικού κυλίνδρου (για R32, R410A)Μετρητής πολλα-πλών διόδων (για R32, R410A)Λάστιχο φόρτισης (για R32, R410A)Ψυκτικός κύλινδρος αερίου R32, R410A με σιφόνΗλεκτρονική κλίμακα για την τροφοδοσία ψυκτικούΨυκτικό (υγρό)Εξωτερική μονάδαΕσωτερι-κή μονάδαΈνωσηΣωλήνας υγρούΣωλήνας αερίουΘύρα επισκευής ΠΡΟΕΙΔΟΠΟΙΗΣΗ Γιατην αποφυγήτουκινδύνου πρόκλησης πυρκαγιάς, βεβαιωθείτεότιδεν υπάρχουν εύφλεκταυλικάήπηγές ανάφλεξηςπροτούανοίξετετιςανασταλτικέςβαλβίδες. *4 έως 5 στροφές*Κλειστή*ΑνοιχτήΕξαγωνικό κλειδί ΆλενΚάλυμμα θύρας συντήρησης (Ροπή στρέψης 13,7 έως 17,7 N•m, 140 έως 180 kgf•cm)Σωλήνας φόρτισης (για R32, R410A)Αντλία κενού (για R32, R410A)Σύνθετος μετρητής πίεσης (για R32, R410A)Μετρητής πίεσης(για R32, R410A)–0,101 MPa (–760 mmHg)Στρόφαλος ψηλάΣτρόφαλος χαμηλάΒαλβίδα πολλα-πλού μετρητή (για R32, R410A)Κάλυμμα ανασταλτι-κής βαλβίδας (Ροπή στρέψης 19,6 έως 29,4 N•m, 200 έως 300 kgf•cm)Ανασταλτική βαλ-βίδα ΑΕΡΙΟΥΑνασταλτι-κή βαλβίδα ΥΓΡΟΥVG79A989H01_el.indd 8 2018/09/25 17:24:48Gr-9 4-3. ΚΛΕΙΔΩΜΑΤΗΣΚΑΤΑΣΤΑΣΗΣΛΕΙΤΟΥΡΓΙΑΣΤΟΥΚΛΙΜΑΤΙΣΤΙΚΟΥ(ΨΥΞΗ,ΑΦΥΓΡΑΝΣΗ,ΘΕΡΜΑΝΣΗ) 4-4.ΜΕΙΩΣΗΤΟΥΕΠΙΠΕΔΟΥΘΟΡΥΒΟΥΛΕΙΤΟΥΡΓΙΑΣΤΗΣΕΞΩΤΕΡΙΚΗΣΜΟΝΑΔΑΣ

• Περιγραφή της λειτουργίας: Με αυτήν τη λειτουργία, μόλις τεθεί σε κατάσταση COOL/DRY (ΨΥΞΗ/ΑΦΥ- ΓΡΑΝΣΗ) ή HEAT (ΘΕΡΜΑΝΣΗ), το κλιματιστικό θα λειτουργεί μόνο σε αυτή την κατάσταση.

• Για να ενεργοποιήσετε αυτήν τη λειτουργία θα πρέπει να αλλάξετε τη ρύθμιση. Εξηγήστε αυτή τη λειτουργία στους πελάτες σας και ρωτήστε τους εάν θέλουν να την χρησιμοποιήσουν. [Διαδικασίακλειδώματοςκατάστασηςλειτουργίας]

1) Βεβαιωθείτε ότι έχετε διακόψει την τροφοδοσία ρεύματος του κλιματιστικού

πριν κάνετε τη ρύθμιση.

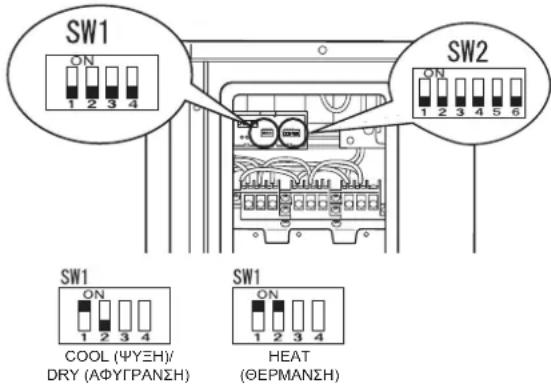

2) Για να ενεργοποιήσετε αυτήν τη λειτουργία, τοποθετήστε το διακόπτη “1” του

SW1 που βρίσκεται στην εξωτερική πλακέτα ενδείξεων στη θέση ON (ΕΝΕΡ-

3) Για να κλειδώσετε τη λειτουργία στην κατάσταση COOL/DRY (ΨΥΞΗ/ΑΦΥ-

ΓΡΑΝΣΗ), τοποθετήστε το διακόπτη “2” του SW1 που βρίσκεται στην εξωτερι- κή πλακέτα ενδείξεων στη θέση OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ). Για να κλειδώσε- τε τη λειτουργία στην κατάσταση HEAT (ΘΕΡΜΑΝΣΗ), τοποθετήστε τον ίδιο διακόπτη στη θέση ON (ΕΝΕΡΓΟΠΟΙΗΣΗ).

4) Ανοίξτε την τροφοδοσία ρεύματος για το κλιματιστικό.

• Περιγραφή της λειτουργίας: Με αυτήν τη λειτουργία, μπορεί να μειωθεί ο θόρυβος λειτουργίας της εξωτερικής μονάδας μέσω της μείωσης του φόρτου λειτουργίας, όπως για παρά- δειγμα, κατά τη διάρκεια της νύχτας στην κατάσταση ΨΥΞΗΣ. Ωστόσο, έχετε υπόψη σας ότι με την ενεργοποίηση αυτής της λειτουργίας, ενδέχεται να μειωθεί η ένταση της ψύξης και της θέρμανσης.

• Για να ενεργοποιήσετε αυτήν τη λειτουργία θα πρέπει να αλλάξετε τη ρύθμιση. Εξηγήστε αυτή τη λειτουργία στους πελάτες σας και ρωτήστε τους εάν θέ- λουν να την χρησιμοποιήσουν. [Διαδικασίαμείωσηςεπιπέδουθορύβουλειτουργίας]

1) Βεβαιωθείτε ότι έχετε διακόψει την τροφοδοσία ρεύματος του κλιματιστικού

πριν κάνετε τη ρύθμιση.

2) Για να ενεργοποιήσετε αυτήν τη λειτουργία, τοποθετήστε το διακόπτη “3” του

SW1 που βρίσκεται στην εξωτερική πλακέτα ενδείξεων στη θέση ON (ΕΝΕΡ-

3) Ανοίξτε την τροφοδοσία ρεύματος για το κλιματιστικό.

Μείωση του επιπέδου θορύβου λειτουργίας COOL (ΨΥΞΗ)/ DRY (ΑΦΥΓΡΑΝΣΗ)HEAT (ΘΕΡΜΑΝΣΗ) 4-5.ΔΟΚΙΜΑΣΤΙΚΗΛΕΙΤΟΥΡΓΙΑ

• Οι δοκιμές λειτουργίας των εσωτερικών μονάδων θα πρέπει να εκτελούνται μεμονωμένα. Ανατρέξτε στο εγχειρίδιο εγκατάστασης που συνόδευε την εσωτερική μονάδα και βεβαιωθείτε ότι όλες οι μονάδες λειτουργούν σωστά.

• Στην περίπτωση που οι δοκιμές λειτουργίας εκτελεστούν ταυτόχρονα σε όλες τις μονάδες, δεν θα είναι δυνατός ο εντοπισμός τυχόν λανθασμένων συνδέσεων στους ψυκτικούς σωλήνες και στα καλώδια σύνδεσης της εσωτερικής/εξωτερικής μονάδας. Για αυτόν τον λόγο, θα πρέπει να εκτελέσετε τις δοκιμές λειτουργίας ξεχωριστά. Βεβαιωθείτε ότι έχουν γίνει τα εξής.

• Υπάρχει τροφοδοσία στη μονάδα.

• Οι ανασταλτικές βαλβίδες είναι ανοιχτές. Σχετικάμετομηχανισμόεπανεκκίνησηςασφαλείας Αφού σταματήσει ο συμπιεστής, ο μηχανισμός ασφαλείας επανεκκίνησης συνεχίζει να λειτουργεί έτσι ώστε ο συμπιεστής να μη λειτουργήσει για 3 λεπτά προστατεύοντας το κλιματιστικό. 4-6.ΔΙΕΥΚΡΙΝΙΣΕΙΣΓΙΑΤΟΧΡΗΣΤΗ

• Στις ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ διευκρινίζεται ο τρόπος χρήσης του κλιματιστικού (χρήση του τηλεχειριστηρίου, αφαίρεση των φίλτρων αέρα, αφαίρεση ή τοποθέτηση του τηλεχειριστηρίου στη βάση στήριξης, καθαρισμός, προφυλάξεις κατά τη λειτουργία, κλπ.).

• Υποδείξτε στο χρήστη να διαβάσει προσεχτικά τις ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ.

Κατά την αλλαγή θέσης ή την απόρριψη του κλιματιστικού, εκκενώστε το σύστημα ακολουθώντας την παρακάτω διαδικασία έτσι ώστε να μην απελευθερωθεί ψυκτικό υγρό στην ατμόσφαιρα.

1) Κλείστε τον αυτόματο διακόπτη.

2) Συνδέστε τη βαλβίδα του πολλαπλού μετρητή στη θύρα συντήρησης της ανασταλτικής βαλβίδας στην πλευρά του σωλήνα αερίου της εξωτερικής μονά-

3) Κλείστε πλήρως την ανασταλτική βαλβίδα στην πλευρά του σωλήνα υγρού της εξωτερικής μονάδας.

4) Ανοίξτε τον αυτόματο διακόπτη.

5) Εκκινήστε τη λειτουργία ΨΥΞΗΣ (COOL) έκτακτης ανάγκης σε όλες τις εσωτερικές μονάδες.

6) Όταν ο μετρητής πίεσης δείξει 0,05 έως 0 MPa [Μετρητής] (περίπου 0,5 έως 0 kgf/cm

), κλείστε πλήρως την ανασταλτική βαλβίδα στην πλευρά του σω- λήνα αερίου της εξωτερικής μονάδας και διακόψτε τη λειτουργία. (Για τη μέθοδο διακοπής της λειτουργίας, ανατρέξτε στο εγχειρίδιο εγκατάστασης της εσωτερικής μονάδας).

• Αν έχει προστεθεί υπερβολική ποσότητα ψυκτικού υγρού στο σύστημα του κλιματιστικού, η πίεση ενδέχεται να μην πέσει στα 0,05 MPa [Μετρητής] (περίπου 0,5 kgf/cm

) ή ενδέχεται να ενεργοποιηθεί η λειτουργία προστασίας εξαιτίας της αύξησης της πίεσης στο κύκλωμα ψυκτικού υγρού υψηλής πίεσης. Αν συμβεί κάτι τέτοιο, χρησιμοποιήστε μια συσκευή συλλογής ψυκτικού υγρού για να συλλέξετε όλο το ψυκτικό υγρό από το σύστημα και, στη συνέχεια, επαναπληρώστε το σύστημα με τη σωστή ποσότητα ψυκτικού υγρού, αφού επανατοποθετήσετε την εσωτερική και την εξωτερική μονάδα.

7) Κλείστε τον αυτόματο διακόπτη. Αφαιρέστε το μετρητή πίεσης και τη σωλήνωση ψυκτικού υγρού.

Κατάτηνεκκένωσητουψυκτικούυγρού,διακόψτετηλειτουργίατουσυμπιεστήπριναποσυνδέσετε τουςσωλήνεςψυκτικούυγρού. Εάνεισχωρήσειστουςσωλήνεςοποιαδήποτεξένηουσία,όπωςαέρας,ενδέχεταιναπροκληθείδιάρ- ρηξητουσυμπιεστήκαιτραυματισμός. ΠΡΟΕΙΔΟΠΟΙΗΣΗ VG79A989H01_el.indd 9 2018/09/25 17:24:48Po-1
