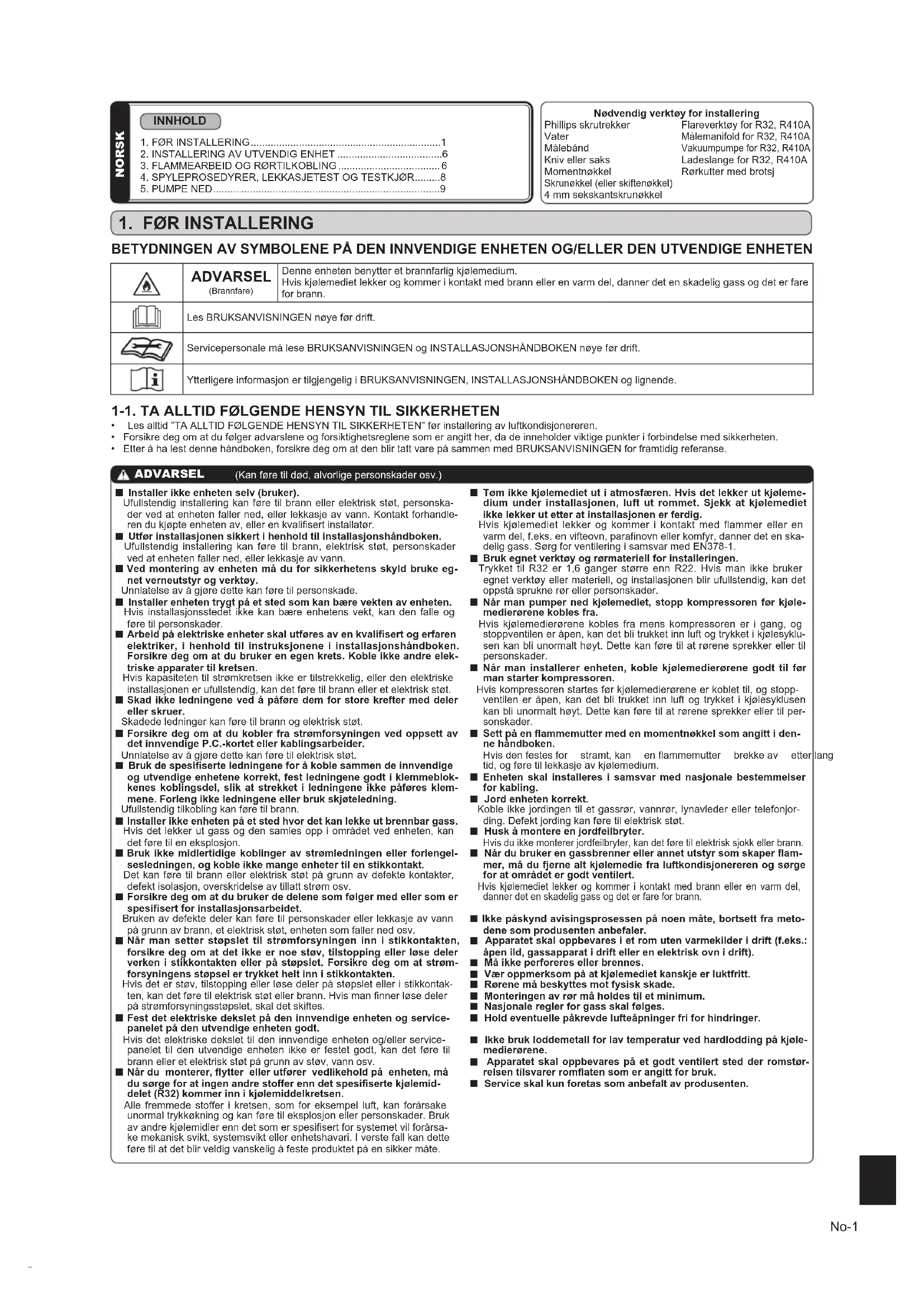

• Forsikre deg om at du følger advarslene og forsiktighetsreglene som er angitt her, da de inneholder viktige punkter i forbindelse med sikkerheten.

• Etter å ha lest denne håndboken, forsikre deg om at den blir tatt vare på sammen med BRUKSANVISNINGEN for framtidig referanse.

Installer ikke enheten selv (bruker). Ufullstendig installering kan føre til brann eller elektrisk støt, personska- der ved at enheten faller ned, eller lekkasje av vann. Kontakt forhandle- rendukjøpteenhetenav,ellerenkvalisertinstallatør.

Utfør installasjonen sikkert i henhold til installasjonshåndboken. Ufullstendig installering kan føre til brann, elektrisk støt, personskader ved at enheten faller ned, eller lekkasje av vann.

Ved montering av enheten må du for sikkerhetens skyld bruke eg- net verneutstyr og verktøy. Unnlatelse av å gjøre dette kan føre til personskade.

Installer enheten trygt på et sted som kan bære vekten av enheten. Hvis installasjonsstedet ikke kan bære enhetens vekt, kan den falle og føre til personskader.

Arbeid på elektriske enheter skal utføres av en kvalisert og erfaren elektriker, i henhold til instruksjonene i installasjonshåndboken. Forsikre deg om at du bruker en egen krets. Koble ikke andre elek- triske apparater til kretsen. Hvis kapasiteten til strømkretsen ikke er tilstrekkelig, eller den elektriske installasjonen er ufullstendig, kan det føre til brann eller et elektrisk støt.

Forsikre deg om at du kobler fra strømforsyningen ved oppsett av det innvendige P.C.-kortet eller kablingsarbeider. Unnlatelse av å gjøre dette kan føre til elektrisk støt.

Bruk de spesiserte ledningene for å koble sammen de innvendige og utvendige enhetene korrekt, fest ledningene godt i klemmeblok- kenes koblingsdel, slik at strekket i ledningene ikke påføres klem- mene. Forleng ikke ledningene eller bruk skjøteledning. Ufullstendig tilkobling kan føre til brann.

Forsikre deg om at du bruker de delene som følger med eller som er spesisert for installasjonsarbeidet. Bruken av defekte deler kan føre til personskader eller lekkasje av vann på grunn av brann, et elektrisk støt, enheten som faller ned osv.

Når man setter støpslet til strømforsyningen inn i stikkontakten, forsikre deg om at det ikke er noe støv, tilstopping eller løse deler verken i stikkontakten eller på støpslet. Forsikre deg om at strøm- forsyningens støpsel er trykket helt inn i stikkontakten. Hvis det er støv, tilstopping eller løse deler på støpslet eller i stikkontak- ten,kandetføretilelektriskstøtellerbrann.Hvismannnerløsedeler på strømforsyningsstøpslet, skal det skiftes.

Fest det elektriske dekslet på den innvendige enheten og service- panelet på den utvendige enheten godt. Hvis det elektriske dekslet til den innvendige enheten og/eller service- panelet til den utvendige enheten ikke er festet godt, kan det føre til brann eller et elektrisk støt på grunn av støv, vann osv.

Når du monterer, ytter eller utfører vedlikehold på enheten, må du sørge for at ingen andre stoffer enn det spesiserte kjølemid- delet (R32) kommer inn i kjølemiddelkretsen. Alle fremmede stoffer i kretsen, som for eksempel luft, kan forårsake unormal trykkøkning og kan føre til eksplosjon eller personskader. Bruk avandrekjølemidlerenndetsomerspesisertforsystemetvilforårsa- ke mekanisk svikt, systemsvikt eller enhetshavari. I verste fall kan dette føre til at det blir veldig vanskelig å feste produktet på en sikker måte.

Tøm ikke kjølemediet ut i atmosfæren. Hvis det lekker ut kjøleme- dium under installasjonen, luft ut rommet. Sjekk at kjølemediet ikke lekker ut etter at installasjonen er ferdig. Hvis kjølemediet lekker og kommer i kontakt med flammer eller en varmdel,f.eks.envifteovn,paranovnellerkomfyr,dannerdetenska- delig gass. Sørg for ventilering i samsvar med EN378-1.

Bruk egnet verktøy og rørmateriell for installeringen. Trykket til R32 er 1,6 ganger større enn R22. Hvis man ikke bruker egnet verktøy eller materiell, og installasjonen blir ufullstendig, kan det oppstå sprukne rør eller personskader.

Når man pumper ned kjølemediet, stopp kompressoren før kjøle- medierørene kobles fra. Hvis kjølemedierørene kobles fra mens kompressoren er i gang, og stoppventilen er åpen, kan det bli trukket inn luft og trykket i kjølesyklu- sen kan bli unormalt høyt. Dette kan føre til at rørene sprekker eller til personskader.

Når man installerer enheten, koble kjølemedierørene godt til før man starter kompressoren. Hvis kompressoren startes før kjølemedierørene er koblet til, og stopp- ventilen er åpen, kan det bli trukket inn luft og trykket i kjølesyklusen kan bli unormalt høyt. Dette kan føre til at rørene sprekker eller til per- sonskader.

Enheten skal installeres i samsvar med nasjonale bestemmelser for kabling.

Når du bruker en gassbrenner eller annet utstyr som skaper am- mer, må du fjerne alt kjølemedie fra luftkondisjonereren og sørge for at området er godt ventilert. Hvis kjølemediet lekker og kommer i kontakt med brann eller en varm del, danner det en skadelig gass og det er fare for brann.

Ikke påskynd avisingsprosessen på noen måte, bortsett fra meto- dene som produsenten anbefaler.

Apparatet skal oppbevares i et rom uten varmekilder i drift (f.eks.: åpen ild, gassapparat i drift eller en elektrisk ovn i drift).

Vær oppmerksom på at kjølemediet kanskje er luktfritt.

Nasjonale regler for gass skal følges.

Hold eventuelle påkrevde lufteåpninger fri for hindringer.

Ikke bruk loddemetall for lav temperatur ved hardlodding på kjøle- medierørene.

Apparatet skal oppbevares på et godt ventilert sted der romstør- relsen tilsvarer romaten som er angitt for bruk.

Installer en jordfeilbryter, avhengig av installasjonsstedet. Hvis det ikke monteres noen jordfeilbryter, kan det føre til elektrisk støt.

Utfør arbeidet med avtapping/røropplegg på en sikker måte i hen- hold til installasjonshåndboken. Hvis det er feil i arbeidet med avtapping/røropplegg, kan det dryppe vann fra enheten, som kan ødelegge inventar.

Installer ikke den utvendige enheten i nærheten av steder hvor det kan bo små dyr. Hvis det kommer små dyr innei enheten og berører de elektriske de- lene, kan det føre til funksjonsfeil, avgivelse av røyk eller brann. Man må derfor råde brukeren til å holde området rundt enheten rent.

Ikke bruk klimaanlegget under konstruksjon og ferdigbearbeiding av interiør eller ved voksing av gulvet. Før du bruker klimaanlegget, luft ut rommet godt etter at slikt arbeid er utført.Ellerskandetføretilatyktigeelementerfesterseginnikli- maanlegget og føre til vannlekkasje eller duggspredning. Modell Strømforsyning *1 Ledningsspesikasjoner*2 Rørlengde og høydeforskjell *3, *4, *5, *6, *7, *8 Utendørs støynivå Nominell spenning Frekvens Sikringskapa- sitet Strømforsy- ning Koblingsled- ning mellom innvendig/ utvendig Maks rør- lengde per innendør- senhet / for multisystem Maks. høy- deforskjell*9 Maks antall bøyer per innendør- senhet / for multisystemer Avkjøling Oppvarming

47 dB (A) 51 dB (A) Modell Maks. mengde kjølemedium Fabrikkfylt kjøle- middel

*1 Koble til strømbryteren som har en åpning på 3 mm eller mer når den er åpen, for å bryte kildestrømfasen. (Når strømbryteren er slått av, må den bryte alle fasene.) *2 Bruk ledinger i samsvar med design 60245 IEC 57. Bruk innendørs-/utendørs tilkoblingsled- ningisamsvarmedledningsspesikasjoneneiinstallasjonshåndbokentilutendørsenheten *3 Brukaldrirørmedtykkelsemindreennspesisert.Trykkmotstandenvilikkeblitilstrekkelig. *4 Bruk et kobberrør eller et sømløst rør i kobberlegering. *5 Pass på å ikke knuse eller bøye røret under rørbøying. *6 Kjølemedierørets bøyeradius må være 100 mm eller mer. *7 Isolasjonsmateriale: Varmebestandig skumplast, 0,045 egenvekt *8 Forsikredegomatdubrukerisolasjonispesiserttykkelse.Forstortykkelsekanføretilfeil installasjon av innvendig enhet og for liten tykkelse kan føre til at det drypper dugg.

Hvis utendørsenheten er installert høyere enn innendørsenheten, reduseres maks høy- dedifferanse til 10 m. 1-3. VELGE SKJØTER MED VALGFRI FORSKJELLIG DIAMETER Hvis diameteren til tilkoblingsrøret ikke stemmer overens med portstørrelsen til utendørsenheten, må du bruke rørskjøter med valgfri forskjellig diameter iht. følgende tabell. Portstørrelse til utendørsenhet Rørskjøtermedvalgfriforskjelligdiameter(portstørrelsetilutendørsenhet→diametertiltilkoblingsrør) MXZ-2HA Væske / gass 9,52(3/8)→12,7(1/2):MAC-A454JP-E Se installasjonshåndboken til innendørsenheten for diameteren på tilkoblingsrøret til innendørsenheten. A, B-ENHET 6,35 (1/4) / 9,52 (3/8)

• Hvorregnellerdirektesolskinnkanunngåssåmyesommulig.

• Hvornaboerikkeplagesavdriftsstøyenelleravdenvarmeluften.

• Hvormanharen stiv veggkonstruksjonellerstøtte foråunngå økt driftsstøy eller vibrasjon.

• Hvordetikkeernoenfareforlekkasjeravbrennbargass.

• Nårenheteninstalleres,påseatbeinasikres.

• Vennligstinstallerdenpåetstedsomikkepåvirkesavsnøellersnø- fokk. I områder med stort snøfall, vennligst installer en skjerm, en sok- kel og/eller noen lydskjermer. Merk: Det anbefales å lage en rørløkke i nærheten av den utvendige enheten, slik at man reduserer overføring av vibrasjon fra denne. (Enhet: mm (tommer)) Merk: Når man bruker luftkondisjonereren ved lave utetemperaturer, forsikre deg om at instruksjonene beskrevet nedenfor blir fulgt.

• Installeraldridenutvendigeenhetenpåstederhvordenluftinntak/- utløp kan bli utsatt for direkte vind.

For å forebygge eksponering av vind, anbefales det å installere en lyd- skjerm på luftutløpssiden av den utvendige enheten. Unngå følgende steder for installasjon, hvor det er sannsynlig at man får problemer med luftkondisjonereren.

• Stedermed oljesprut eller røykfylteområder(foreksempelmatla- gingsområder og fabrikker der plastikkens egenskaper kan bli endret og skadet).

• Derhvordeterhøyfrekventellertrådløstutstyr.

• Derdeterutslippavhøyenivåermedyktigeorganiske sammen- setninger (VOC), herunder ftalatsammensetninger, formaldehyd osv., som kan forårsake kjemis krakking.

• Apparatetskaloppbevaresslikatduhindrermekaniskeskader. VG79A989H01_no.indd 2 2018/09/27 17:45:30No-3

• R32ertyngreennluft–ogandrekjølemidler–sådetharentendenstilåsamlesegibunnen(nærbakken).HvisR32samlersegrundtbunnen,kanden nå en antennbar konsentrasjon i små rom. Sørg for tilstrekkelig ventilasjon for å oppnå et trygt arbeidsmiljø og unngå antenning. Hvis det oppdages kjø- lemiddellekkasje i et rom eller område med utilstrekkelig ventilasjon, må det ikke brukes åpen ild der før arbeidsmiljøet har blitt forbedret ved å sørge for tilstrekkelig ventilasjon.

• Tilkoblingenavkjølemedierøreneskalværeletttilgjengeligforvedlikehold.

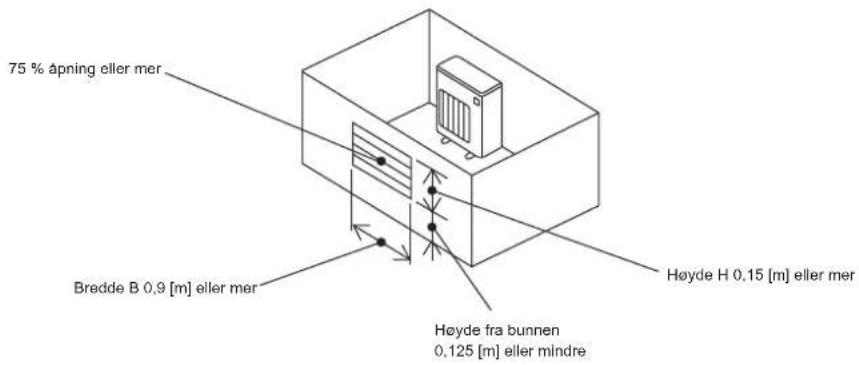

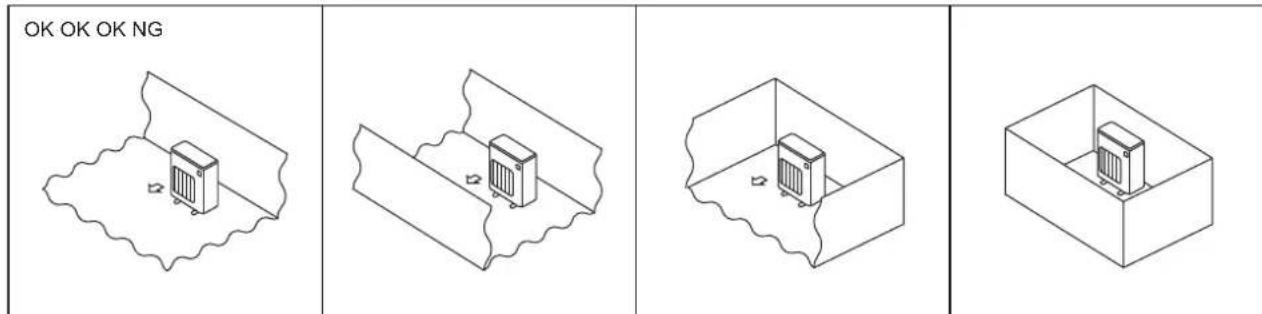

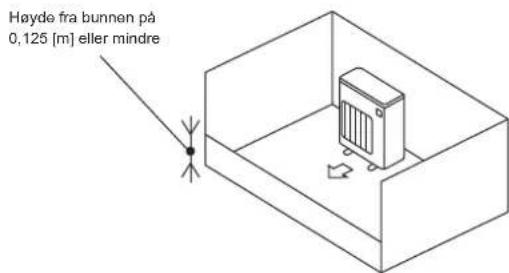

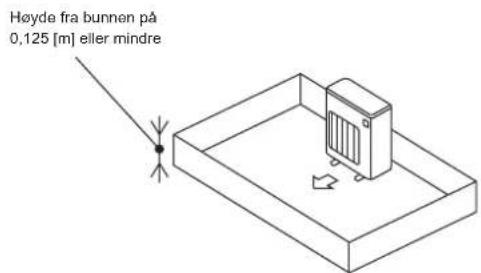

• Monterutendørsenheterpåetstedderminsténavresidereråpne,ogiettilstrekkeligstortområdeutenfordypninger. 1-4-1. Minimumsområde for installering av utendørsenheter Hvisdetikkeermuligåunngåmonteringavenenhetietområdederalleresidererblokkerteellerdetnnesfordypninger,mådubekrefteatminstettav disse forholdene (A, B eller C) foreligger. Merk: Disse mottiltakene er kun for sikkerhet, ikke for ytelsesgaranti. A) Sørg for at monteringsområdet er tilstrekkelig stort (minimum monteringsområde Amin). Monter på et sted med monteringsområde med Amin eller mer, i forhold til kjølemiddelmengden M (kjølemiddel fylt på fabrikk + kjølemiddel fylt på lokalt). B) Monter på et sted med fordypningshøyde på [ 0,125 [m]. M [kg] Amin [m²] 1,0 12 1,5 17 2,0 23 2,5 28 3,0 34 3,5 39 4,0 45 4,5 50 5,0 56 5,5 62 6,0 67 6,5 73 7,0 78 7,5 84 Høyde fra bunnen på 0,125 [m] eller mindre Høyde fra bunnen på 0,125 [m] eller mindre Amin OK OK OK NG VG79A989H01_no.indd 3 2018/09/27 17:45:30No-4 C) Skap et åpent område med tilstrekkelig ventilasjon. Sørg for at det åpne området har en bredde på 0,9 [m] eller mer, og at høyden på det åpne området er 0,15 [m] eller mer. Høyde fra bunnen av monteringsområdet til den nedre kanten av det åpne området skal imidlertid være 0,125 [m] eller mindre. Det åpne området skal ha 75 % åpning eller mer. 1-4-2. Minimumsområde for installering av innendørsenheter Monter i et rom med gulvområde på Amin eller mer, i forhold til kjølemiddelmengden M (kjølemiddel fylt på fabrikk + kjølemiddel fylt på lokalt). Monter innendørsenheten slik at høyde fra gulvet til bunnen av innendørsenheten er h0; for veggmontert: 1,8 m eller mer; for hengende fra tak, montert i kassett eller skjult i tak: 2,2 m eller mer. Detnnesbegrensningerformonteringshøydeforhvermodell,sålesinstallasjonshåndbokenfordenangjeldendeenheten. M [kg] Amin [m²] 1,0 3 1,5 4,5 2,0 6 2,5 7,5 3,0 9 3,5 12 4,0 15,5 4,5 20 5,0 24 5,5 29 6,0 35 6,5 41 7,0 47 7,5 54 Veggmontert h0 ] 1,8 [m] Skjult i taketKassettHengende fra tak h0 ] 2,2 [m]h0 ] 2,2 [m]h0 ] 2,2 [m] 75 % åpning eller mer Bredde B 0,9 [m] eller mer Høyde fra bunnen 0,125 [m] eller mindre Høyde H 0,15 [m] eller mer VG79A989H01_no.indd 4 2018/09/27 17:45:30No-5

1-6. AVTAPPINGSRØR FOR UTVENDIG ENHET

Utfør avtappingsarbeidet bare når det tappes av fra ett sted.

1) Sørg for avtappingsrør før tilkobling av innvendige og utvendige rør.

Forsikre deg om at avtappingsrørene er lagt med fall slik at man oppnår avrenning. Merk: Installer enheten horisontalt. Bruk ikke avtappingsmuffen (1) i kalde regioner. Avtappingen kan fryse og få viften til å stoppe. Utendørsenheten produserer kondens under oppvarming. Velg monteringssted der utendørsenheten og/eller bakken er beskyttet mot væte i form av regnvann eller mot frossent avløpsvann. (1) Avtappingsmuffe (L) Myk PVC-slange

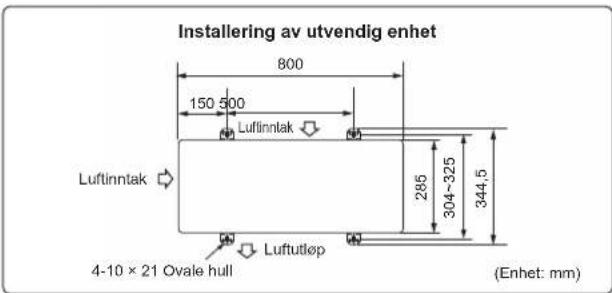

1-5. INSTALLASJONSDIAGRAM Enheter skal installeres av en lisensiert kontrak-tør i samsvar med lokale lovbestemmelser. Mer enn 100 mm Mer enn 100 mm Mer enn 200 mm hvis det er hindringer på begge sidene Åpen som regel Mer enn 500 mm hvis baksiden, begge sidene og toppen er åpen Mer enn 350 mm Installering av utvendig enhet (Enhet: mm)

Åpen som regel Mer enn 500 mm hvis fronten og begge sidene er åpne *1 Produksjonsår og -måned er angitt på produktets navneplate. Når rørene skal festes til en vegg som inneholder metaller (kledd med blikk) eller metallnett, bruk et kje- misk behandlet trestykke 20 mm eller tykkere mellom veggen og rørene, eller tvinn 7 til 8 omdreininger med isolerende vinyltape rundt rørene. For å bruke eksisterende røropplegg, kjør KJØLEdrift i 30 minutter og pump ned før den gamle luftkondisjone- rerenfjernes.Gjøromammeihenholdtildimensjonen for nytt kjølemedium. Etter lekkasjetesten, ha på isolasjonsmateriale slik at det ikke er noen åpninger. ADVARSEL For å unngå brannfare må du bygge inn eller beskytte rørene for kjølemediet. Utvendig skade på rørene for kjølemediet kan føre til brann. TILBEHØR Sjekk følgende deler før installering. (1) Avtappingsmuffe 1

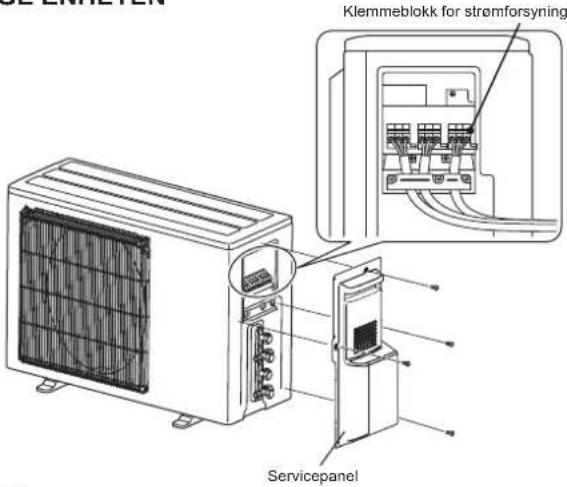

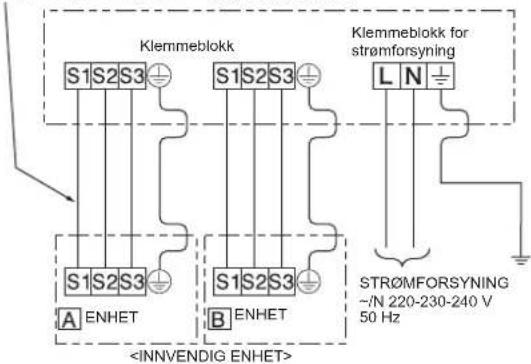

utvendig enhet (B) fra den innvendige enheten korrekt i klemmeblok- ken. Pass på at du ikke kobler feil. Fest ledningen godt til klemmeblok- ken, slik at ingen deler av kjernen er synlig, og slik at ingen eksterne krefter overføres til tilkoblingsdelen av klemmeblokken.

3) Trekk til klemmeskruene godt, slik at man unngår at de løsner. Etter

tiltrekking, trekk lett i ledningene for å forsikre deg om at de ikke kan beveges.

4) Utfør trinn 2) og 3) for hver innendørsenhet.

5) Koble til strømforsyningsledningen (A).

6) Fest tilkoblingsledningen for innendørs-/utendørsenhet (B) og strøm-

KOBLING er fullført.

• BrukC1220kopperfosfor,forsømløserørlagetavkopperellerkopperlegeringer,tilåkoplesammenkjølemiddelrør.Brukkjølemiddelrørsomharden tykkelsensomerspesisertitabellennedenfor.Sørgforatrøreneerreneinnvendigogikkeinneholdernoenskadeligekontaminanter,somforeksem- pel svovelforbindelser, oksidanter, rusk eller støv. Bruk alltid hardlodding uten oksidering ved hardlodding av rørene, ellers kan kompressoren bli skadet. ADVARSEL: Ved montering eller ytting, eller service på klimaanlegget, må det bare brukes spesisert kjølemedium (R32) i kjølemediumrørene. Ikke bland den med andre kjølemidler og ikke la det være igjen luft i rørene. Hvis luft blir blandet med kjølemiddelet, kan det forårsake unormalt høyt trykk i kjølemiddelrøret, og det kan føre til eksplosjon og andre farer. Bruk av andre kjølemidler enn det som er spesisert for systemet vil forårsake mekanisk svikt, systemsvikt eller enhetshavari. I verste fall kan dette føre til at det blir veldig vanskelig å feste produktet på en sikker måte. Rørstørrelse (mm) ø6,35 ø9,52 ø12,7 ø15,88 ø19,05 ø22,2 ø25,4 ø28,58 Tykkelse (mm) 0,8 0,8 0,8 1,0 1,0 1,0 1,0 1,0

• Ikkebrukrørsomertynnereenndemspesisertovenfor.

• Størrelsenpåtilkoblederørvariereravhengigavmodelleneogkapasitetentil innendørsenhetene. Kapasiteten til innendørsenhet 25 ~ 50 Størrelsen på væskerør ø6,35 Størrelsen på gassrør ø9,52

• Bruktabellenovertiltrekkingsmomenterovenforsomenretningslinjeforside- unionkoblingsdelen til den innvendige enheten, og trekk til med to skrunøkler. For kraftig tiltrekking skader kragen.

2) Innrett senter på røret med senteret til rørtilkoblingene på den utvendige de-

1) Dekk til rørskjøtene med rørdeksel.

2) På siden til den utvendige enheten, isoler alle rør inklusive ventiler.

3) Bruk rørtape (E), start å påføre tape fra inngangen til den utvendige enheten.

• Avsluttendenavrørtapen(E)medtape(medlim).

• Nårrørenemåføresgjennomovertak,gjennomvåtromellerhvortempera- tur og fuktighet er høy, påfør ekstra isolasjon for å forhindre kondensering. Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Fig. 6 3-2. FLAREARBEID Rørdiameter (mm) Mut- ter (mm) A (mm) Tiltrekkingsmoment Verktøy

kløtsjtype for R32, R410A Verktøy

kløtsjtype for R22 Verktøy

1,5 - 2,0 13,7 - 17,7 140 - 180 ø9,52(3/8”) 22 34,3 - 41,2 350 - 420 ø12,7(1/2”) 26 2,0 - 2,5 49,0 - 56,4 500 - 575 ø15,88(5/8”) 29 73,5 - 78,4 750 - 800 Vippet Ujevn Gradet Bra Ikke bra Grad Kobberrør Ekstra brotsj Rørkutter Glatt hele veien rundt Lik lengde hele veien rundt Innsiden skin- ner uten noen skrammer. Flammemutter Form Kobberrør Kløtsjtype Flammeverktøy Vingemuttertype Kobberrør

1) Kutt kobberrøret korrekt med rørkutter. (Fig. 1, 2)

2) Fjern alle grader fra snittet til røret. (Fig. 3)

• SammenlignammearbeidetmedFig.6.

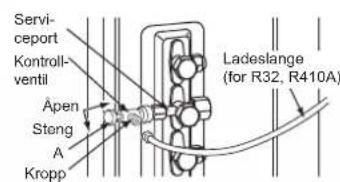

1) Ta av serviceporthetten til stoppventilen på siden av gassrøret til

den utvendige enheten. (Stengeventilene er helt stengt og dekket med hetter i utgangsstillingen.)

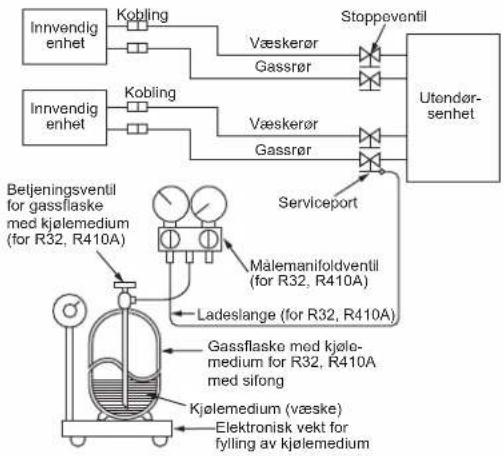

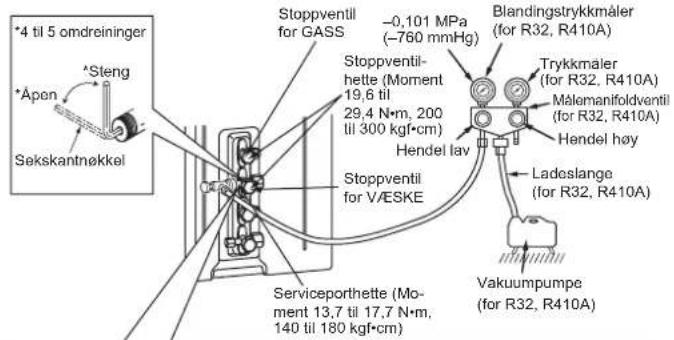

2) Koble til målemanifoldventilen og vakuumpumpen til serviceporten

til stoppventilen på gassrørsiden av den utvendige enheten.

til målemanifoldventilen blir stående i samme stilling. Bekreft av trykkmålerenviser–0,101MPa[måler](–760mmHg).

full åpning reduserer ytelsen og dette fører til problemer.

8) Se 1-2., og lad foreskreven mengde kjølemedium ved behov. For-

sikredegomatduladersaktemedytendekjølemedium.Ellerkan sammensetningen av kjølemediet i system bli endret og virke inn på ytelsen til luftkondisjonereren.

9) Trekk til hetten til serviceporten for å oppnå opprinnelig status.

3) Etterfyll angitt mengde kjølemedium samtidig som luftkondisjonereren kjøres i

kjølemodus. Merk: Hvisdettilsetteskjølemedium,måmengdensomerspesisertforkjølesyklusen, overholdes. FORSIKTIG: Nårkjølesystemetfyllesmedytterligerekjølemedium,mådetbrukesytende kjølemiddel. Tilsetning av gassformig kjølemedium kan skade sammensetningen til kjølemediet i systemet og påvirke normal drift av luftkondisjonereren. I tillegg må det væskeformige kjølemediet tilsettes langsomt, ellers vil kompressoren låse seg. Foråopprettholdedethøyetrykketigassaskenmågassaskenvarmesmed varmt vann (under 40 °C) i vinterhalvåret. Men bruk aldri åpen ild eller damp. Betjeningsventil forgassaskemed kjølemedium (for R32, R410A)Innvendig enhetLadeslange (for R32, R410A)Gassaskemedkjøle-medium for R32, R410A med sifongElektronisk vekt for fylling av kjølemediumKjølemedium (væske)Innvendig enhetKoblingKoblingVæskerørGassrørVæskerørGassrørStoppeventilServiceportUtendør-senhetMålemanifoldventil (for R32, R410A) ADVARSEL For å unngå brannfare må du sørge for at det ikke er noe brennbart eller antennelsesrisiko før du åpner stoppventilene. *4 til 5 omdreininger Forholdsregler ved bruk av kontrollventilen Når man setter kontrollventilen på serviceporten, kan ventilkjernen bli deformert eller løsne hvis det brukes for mye trykk. Dette kan føre til gass- lekkasje. Servi-ceportLadeslange(for R32, R410A)KroppSteng Åpen Kontroll-ventil

Når man kobler kontrollventilen til serviceporten, forsikre deg om at ventilkjernen er i lukket stilling, og trekk så til del A. Trekk ikke til del A eller vri kroppen når ventilkjer- nen er i åpen stilling. Pass på at du setter tilbake hetten etter operasjonen.<R32>*Steng*ÅpenSekskantnøkkelVG79A989H01_no.indd 8 2018/09/27 17:45:32No-9 4-3. LÅSE DRIFTSMODUSEN TIL LUFTKONDISJONEREREN (COOL/DRY, HEAT) 4-4. REDUSERE DRIFTSSTØYEN TIL UTENDØRSENHETEN

• Beskrivelseavfunksjonen: Med denne funksjonen, når driftsmodusen er låst til enten modusen COOL/ DRY (KALD/TØRR) eller HEAT (VARME), kjører luftkondisjonereren bare i den modusen.

• Det er nødvendig å endre innstillingen for å aktivere denne funksjonen. For- klar denne funksjonen for kundene, og spør om de ønsker å bruke den. [Slik låses driftsmodusen]

1) Husk å slå av strømtilførselen til luftkondisjonereren før innstillingen.

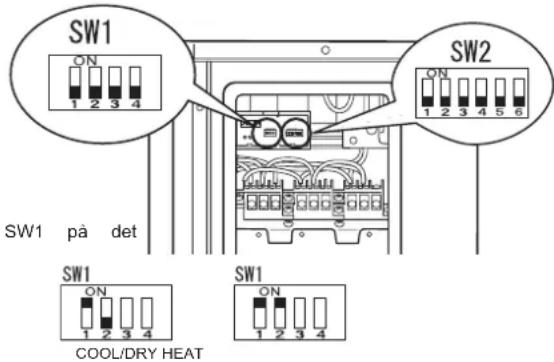

2)Still“1”påSW1pådeteksterneskjermkortettilON(PÅ)foråaktiveredenne funksjonen. 3)For å låse driftsmodusen i modusen COOL/DRY settes “2” på SW1 på det eksterne skjermkortet til OFF (AV). For å låse driften i HEAT-modusen settes samme bryter til ON (PÅ).

4) Slå på strømtilførselen til luftkondisjonereren.

• Beskrivelseavfunksjonen: Med denne funksjonen kan driftsstøyen til den utvendige enheten senkes ved å redusere driftslasten, for eksempel om natten i COOL-modus. Legg imidlertid merke til at kjøle- og varmekapasiteten kan bli redusert hvis denne funksjonen aktiveres.

• Det er nødvendig å endre innstillingen for å aktivere denne funksjonen. Forklar denne funksjonen for kundene, og spør om de ønsker å bruke den. Senke driftsstøyen [Slik senkes driftsstøyen]

1) Husk å slå av strømtilførselen til luftkondisjonereren før innstillingen.

2)Still“3”påSW1pådeteksterneskjermkortettilONforåaktiveredennefunk- sjonen.

3) Slå på strømtilførselen til luftkondisjonereren.

• Testkjøringavdeinnvendigeenheteneskalutføresindividuelt.Seinstallasjonshåndbokensomfulgtemedinnendørsenheten,ogpåseatalleenhetene kjører som de skal.

• Hvistestkjøringenmedalleenheteneutføressamtidig,vilikkemuligefeiltilkoblingeravkjølerøreneogtilkoblingsledningeneforinnendørs-/utendørsen- hetendetekteres.Derformåtestkjøringenutføresénomgangen. Påse at følgende er utført.

• Stoppeventileneeråpne. Om gjenstartbeskyttelsesmekanismen Med en gang kompressoren stopper, fungerer anordningen som hindrer gjenstart, slik at kompressoren ikke vil fungere innen 3 minutter, for å beskytte luftkondisjonereren.

4-6. FORKLARING TIL BRUKEREN

• BrukBRUKSANVISNINGENtilåforklarebrukerenhvordanhanskalbrukeluftkondisjonereren(hvordanbrukefjernkontrollen,hvordanfjerneluftltrene, hvordan ta ut eller sette fjernkontrollen i fjernkontrollholderen, hvordan rengjøre, forholdsregler for drift osv.).

• Anbefal brukeren å lese nøye gjennom BRUKSANVISNINGEN.

Nårmanytterellerdeponererluftkondisjonereren,pumpnedsystemetihenholdtilprosedyrennedenfor,slikatikkenoekjølemediumslipperutiatmosfæ- ren.

) skal du stenge stengeventilen helt på gassrørsiden av utendørsenheten og stanse drif- ten.(Dunnerinformasjonomstansavdriftenimonteringshåndbokenforinnendørsenheten.)

• Hvis det er fylt for mye kjølemiddel på klimaanlegget, faller kanskje ikke trykket til 0,05 MPa [måler] (ca. 0,5 kgf/cm

). Eventuelt kan sikkerhetsfunksjo- nen aktiveres på grunn av trykkøkningen i høytrykkskjølemiddelkretsen. Hvis dette skjer, må du bruke en enhet for kjølemiddeloppsamling til å tømme systemetforkjølemiddel,ogderetterfyllepåkorrektmengdekjølemiddeletteratinnendørs-ogutendørsenheteneryttet.

7) Slå av bryteren. Fjern trykkmåleren og kjølemiddelrørene.
