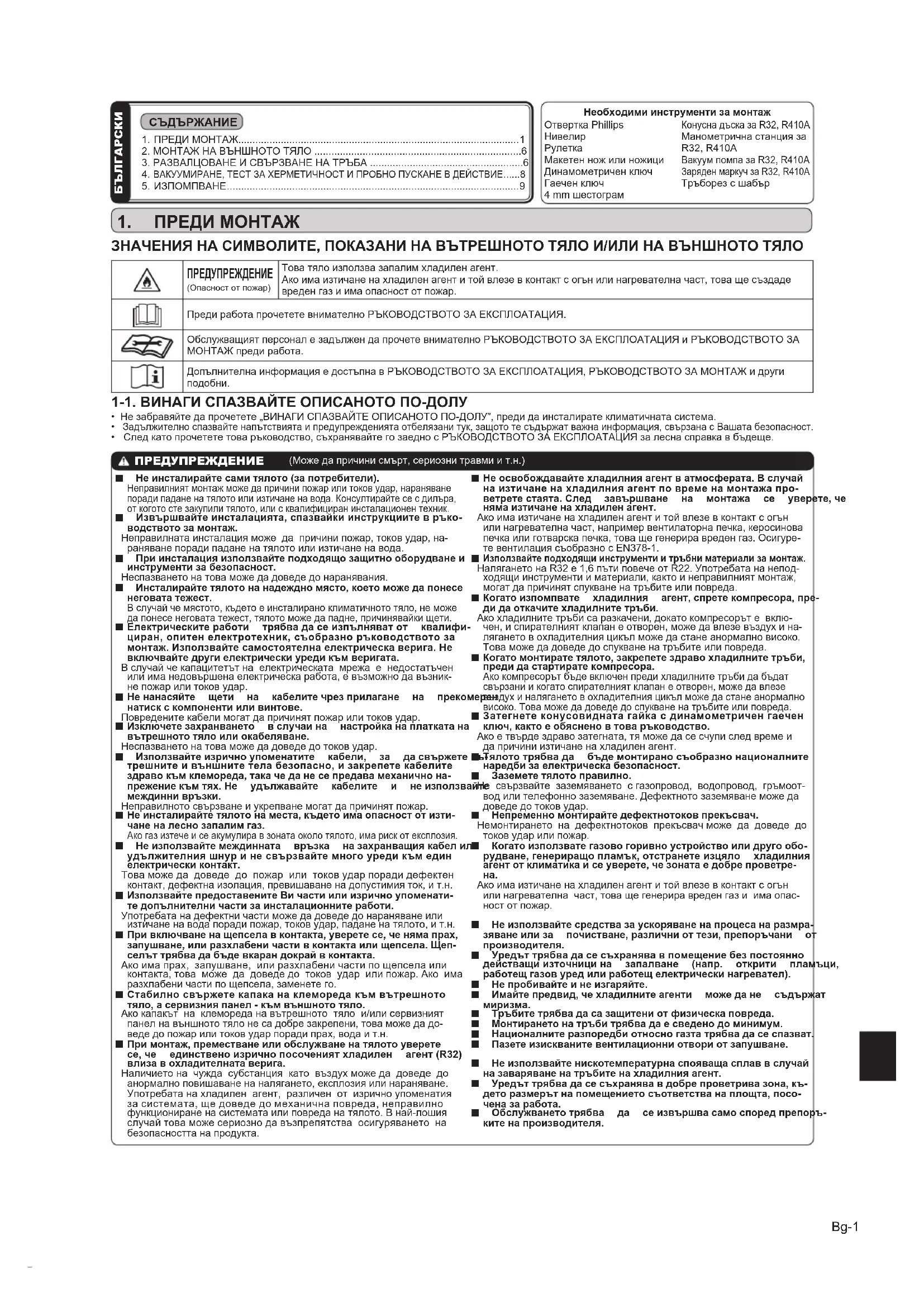

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ MXZ2HA40VF MITSUBISHI

Товаръководствоописвасамомонтажанавъншнототяло. Примонтираненавътрешнототяловижтеръководствотозамонтажна вътрешнототяло. Оригиналътетекстът наанглийскиезик.

ЗНАЧЕНИЯНАСИМВОЛИТЕ,ПОКАЗАНИНАВЪТРЕШНОТОТЯЛОИ/ИЛИНАВЪНШНОТОТЯЛО ПРЕДУПРЕЖДЕНИЕ (Опасност от пожар) Това тяло използва запалим хладилен агент. Ако има изтичане на хладилен агент и той влезе в контакт с огън или нагревателна част, това ще създаде вреден газ и има опасност от пожар. Преди работа прочетете внимателно РЪКОВОДСТВОТО ЗА ЕКСПЛОАТАЦИЯ. Обслужващият персонал е задължен да прочете внимателно РЪКОВОДСТВОТО ЗА ЕКСПЛОАТАЦИЯ и РЪКОВОДСТВОТО ЗА МОНТАЖ преди работа. Допълнителна информация е достъпна в РЪКОВОДСТВОТО ЗА ЕКСПЛОАТАЦИЯ, РЪКОВОДСТВОТО ЗА МОНТАЖ и други

Задължително спазвайте напътствията и предупрежденията отбелязани тук, защото те съдържат важна информация, свързана с Вашата безопасност.

• След като прочетете това ръководство, съхранявайте го заедно с РЪКОВОДСТВОТО ЗА ЕКСПЛОАТАЦИЯ за лесна справка в бъдеще.

Неинсталирайтесамитялото(запотребители). Неправилният монтаж може да причини пожар или токов удар, нараняване поради падане на тялото или изтичане на вода. Консултирайте се с дилъра, от когото сте закупили тялото, или с квалифициран инсталационен техник.

Извършвайтеинсталацията,спазвайкиинструкциитевръко- водствотозамонтаж. Неправилната инсталация може да причини пожар, токов удар, на- раняване поради падане на тялото или изтичане на вода.

Приинсталацияизползвайтеподходящозащитнооборудванеи инструментизабезопасност. Неспазването на това може да доведе до наранявания.

Инсталирайтетялотонанадеждномясто,коетоможедапонесе неговататежест. В случай че мястото, където е инсталирано климатичното тяло, не може да понесе неговата тежест, тялото може да падне, причинявайки щети.

Електрическитеработи трябвадасеизпълняватот квалифи- циран,опитенелектротехник,съобразноръководствотоза монтаж.Използвайтесамостоятелнаелектрическаверига.Не включвайтедругиелектрическиуредикъмверигата. В случай че капацитетът на електрическата мрежа е недостатъчен или има недовършена електрическа работа, е възможно да възник- не пожар или токов удар.

Ненанасяйте щети на кабелитечрезприлагане на прекомерен натискскомпонентииливинтове. Повредените кабели могат да причинят пожар или токов удар.

Изключетезахранването вслучаина настройканаплаткатана вътрешнототялоилиокабеляване. Неспазването на това може да доведе до токов удар.

Използвайтеизричноупоменатите кабели, за дасвържетевъ- трешнитеивъншнитетелабезопасно,изакрепетекабелите здравокъмклемореда,такачеданесепредавамеханичнона- прежениекъмтях.Не удължавайте кабелите и неизползвайте междиннивръзки. Неправилното свързване и укрепване могат да причинят пожар.

Неинсталирайтетялотонаместа,къдетоимаопасностотизти- чаненалеснозапалимгаз. Ако газ изтече и се акумулира в зоната около тялото, има риск от експлозия.

Неизползвайтемеждинната връзка назахранващиякабелили удължителнияшнуринесвързвайтемногоуредикъмедин електрическиконтакт. Това може да доведе до пожар или токов удар поради дефектен контакт, дефектна изолация, превишаване на допустимия ток, и т.н.

ИзползвайтепредоставенитеВичастиилиизричноупоменати- тедопълнителничастизаинсталационнитеработи. Употребата на дефектни части може да доведе до нараняване или изтичане на вода поради пожар, токов удар, падане на тялото, и т.н.

Привключваненащепселавконтакта,уверетесе,ченямапрах, запушване,илиразхлабеничастивконтактаилищепсела.Щеп- селъттрябвадабъдевкарандокрайвконтакта. Ако има прах, запушване, или разхлабени части по щепсела или контакта, това може да доведе до токов удар или пожар. Ако има разхлабени части по щепсела, заменете го.

Стабилносвържетекапаканаклеморедакъмвътрешното тяло,асервизнияпанел-къмвъншнототяло. Ако капакът на клемореда на вътрешното тяло и/или сервизният панел на външното тяло не са добре закрепени, това може да до- веде до пожар или токов удар поради прах, вода и т.н.

Примонтаж,преместванеилиобслужваненатялотоуверете се,че единственоизричнопосочениятхладилен агент(R32) влизавохладителнатаверига. Наличието на чужда субстанция като въздух може да доведе до анормално повишаване на налягането, експлозия или нараняване. Употребата на хладилен агент, различен от изрично упоменатия за системата, ще доведе до механична повреда, неправилно функциониране на системата или повреда на тялото. В най-лошия случай това може сериозно да възпрепятства осигуряването на безопасността на продукта.

Неосвобождавайтехладилнияагентватмосферата.Вслучай наизтичаненахладилнияагентповременамонтажапро- ветретестаята.След завършване на монтажа се уверете,че нямаизтичаненахладиленагент. Ако има изтичане на хладилен агент и той влезе в контакт с огън или нагревателна част, например вентилаторна печка, керосинова печка или готварска печка, това ще генерира вреден газ. Осигуре- те вентилация съобразно с EN378-1.

Използвайтеподходящиинструментиитръбниматериализамонтаж. Налягането на R32 е 1,6 пъти повече от R22. Употребата на непод- ходящи инструменти и материали, както и неправилният монтаж, могат да причинят спукване на тръбите или повреда.

Когатоизпомпвате хладилния агент,спретекомпресора,пре- дидаоткачитехладилнитетръби. Ако хладилните тръби са разкачени, докато компресорът е вклю- чен, и спирателният клапан е отворен, може да влезе въздух и на- лягането в охладителния цикъл може да стане анормално високо. Това може да доведе до спукване на тръбите или повреда.

Когатомонтиратетялото,закрепетездравохладилнитетръби, предидастартиратекомпресора. Ако компресорът бъде включен преди хладилните тръби да бъдат свързани и когато спирателният клапан е отворен, може да влезе въздух и налягането в охладителния цикъл може да стане анормално високо. Това може да доведе до спукване на тръбите или повреда.

Затегнетеконусовиднатагайкасдинамометриченгаечен ключ,кактоеобясненовтоваръководство. Ако е твърде здраво затегната, тя може да се счупи след време и да причини изтичане на хладилен агент.

Тялототрябвада бъдемонтираносъобразнонационалните наредбизаелектрическабезопасност.

Заземететялотоправилно. Не свързвайте заземяването с газопровод, водопровод, гръмоот- вод или телефонно заземяване. Дефектното заземяване може да доведе до токов удар.

Непременномонтирайтедефектнотоковпрекъсвач. Немонтирането на дефектнотоков прекъсвач може да доведе до токов удар или пожар.

Когатоизползватегазовогоривноустройствоилидругообо- рудване,генериращопламък,отстранетеизцяло хладилния агентотклиматикаисеуверете,чезонатаедобрепроветре-

Ако има изтичане на хладилен агент и той влезе в контакт с огън или нагревателна част, това ще генерира вреден газ и има опас- ност от пожар.

Неизползвайтесредствазаускоряваненапроцесанаразмра- зяванеилиза почистване,различниоттези,препоръчани от производителя.

Уредъттрябвадасесъхранявавпомещениебезпостоянно действащиизточницина запалване (напр. открити пламъци, работещгазовуредилиработещелектрическинагревател).

Имайтепредвид,чехладилнитеагенти можедане съдържат

Тръбитетрябвадасазащитениотфизическаповреда.

Монтиранетонатръбитрябвадаесведенодоминимум.

Националнитеразпоредбиотносногазтатрябвадасеспазват.

Пазетеизискванитевентилационниотвориотзапушване.

Неизползвайтенискотемпературнаспояващасплаввслучай назаваряваненатръбитенахладилнияагент.

Уредъттрябвадасесъхранявавдобрепроветривазона,къ- деторазмерътнапомещениетосъответстванаплощта,посо- ченазаработа.

Обслужванетотрябва да сеизвършвасамоспоредпрепоръ- китенапроизводителя. ПРЕДУПРЕЖДЕНИЕ (Може да причини смърт, сериозни травми и т.н.) Необходимиинструментизамонтаж Отвертка Phillips

Макетен нож или ножици Динамометричен ключ Гаечен ключ 4 mm шестограм Конусна дъска за R32, R410A Манометрична станция за R32, R410A Вакуум помпа за R32, R410A Заряден маркуч за R32, R410A Тръборез с шабър

(Неправилната експлоатация в определени среди може да доведе до сериозни наранявания.)

Монтирайтедефектнотоковазащитавзависимостотмястотоза

Ако не бъде монтирана дефектнотокова защита, може да се възник- не токов удар.

Отводнетевнимателнотялотоспоредръководствотозамонтаж. Ако има дефект в дренажа/тръбите, може да протече вода от тялото и да повреди заобикалящите го предмети.

Недокосвайтеотворазапритокнавъздухаилитоплообмен- никанавъншнототяло. Това би могло да доведе до нараняване.

Немонтирайтевъншнототялонаместа,къдетоможедаживе- ятмалкиживотни. Ако малки животни влезнат и докоснат електрическите части в устройството, това може да доведе до повреда, поява на дим или пожар. Освен това, посъветвайте потребителя да поддържа чиста зоната около тялото.

Невключвайтеклиматикаповременаизвършваненавъ- трешнастроителна или довършителна работа, или по време наполираненапода. Преди да включите климатика, проветрете помещението добре след извършването на такава работа. В противен случай летливи вещества може да полепнат по вътрешността на климатика и в ре- зултат на това да възникне теч на вода или разпръскване на капки. 1-3.ИЗБИРАНЕНАДОПЪЛНИТЕЛНИВРЪЗКИСРАЗЛИЧЕНДИАМЕТЪР Ако диаметърът на съединителната тръба не съвпада с размера на отвора на външното тяло, използвайте допълнителни връзки с различен диа- метър в съответствие със следната таблица. Размер на отвора на външното тяло Допълнителни връзки с различен диаметър (размер на отвора на външното тяло → диаметър на съединителната тръба) MXZ-2HA Газ / Течност 9,52 (3/8)

12,7 (1/2): MAC-A454JP-E Вижте ръководството за монтаж на вътрешното тяло за диаметъра на съедини- телната тръба на вътрешното тяло. A, B ТЯЛО 6,35 (1/4) / 9,52 (3/8) 1-4.ИЗБОРНАМЯСТОЗАМОНТАЖ

• Където не е изложено на силен вятър.

• Където има свободен въздушен поток без прах.

Където дъжд и директна слънчева светлина са сведени до минимум.

• Където шумът в работен режим и топлият въздух няма да пречат

• Където е налична устойчива стена, за да се намалят шумът и ви- брацията в работен режим.

• Където няма риск от теч на запалими газове.

Когато монтирате тялото, погрижете се да подсигурите опората му.

• Осигурете поне 3 m разстояние от антена на телевизор или радио. Работата на климатика може да компрометира TV-/ради- осигнала на места, където той е слаб. В такъв случай може да е необходим усилвател.

• Монтирайте тялото хоризонтално.

• Моля, монтирайте тялото на място, където е ограничен снего- валежът и снегонавяването. В зони с обилен снеговалеж, моля, монтирайте навес, основа или защитна преграда.

Препоръчително е да направите обръч с тръбна обвръзка в близост до външното тяло, за да се намалят вибрациите.

Когато ползвате климатика при ниска външна температура, моля следвайте следните инструкции:

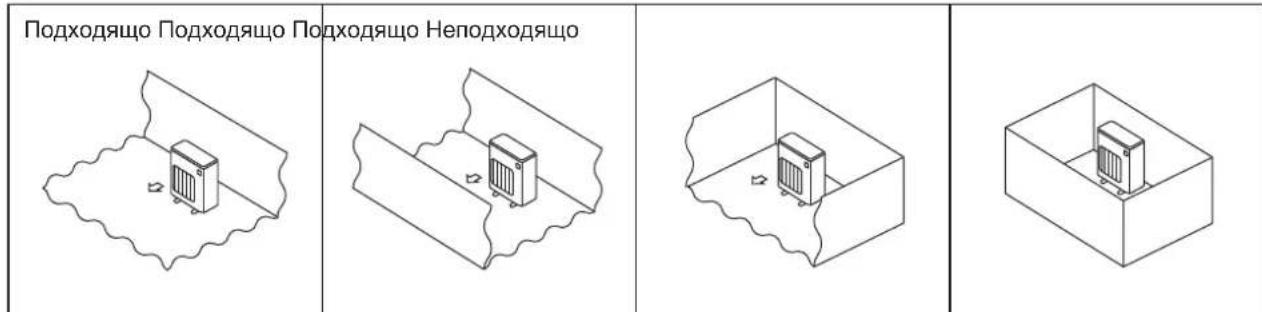

• Не монтирайте външното тяло на място, където страната с вход/изход за въздух е изложена на директен вятър.

• За да предотвратите излагането на вятър, монтирайте външно- то тяло с въздушния отвор към стената.

За да предотвратите излагането на вятър, монтирайте предпаз- на преграда откъм въздушния отвор. Избягвайте следните места за монтаж, на които може да възникне проблем с климатика:

• Където може да има теч на запалими газове.

• Където има големи количества машинно масло.

• Където се разлива масло или има изпарения от мазнина (в близост до готварски зони и фабрики, тъй като свойствата на пластмасата може да се променят или влошат).

• Места с високо съдържание на сол като морския бряг.

• Където има серни изпарения, например горещи извори.

• Където има високочестотни или безжични устройства.

• Където има висока концентрация на летливи органични съеди- нения, включително фталатни съединения, формалдехид и т.н., което може да причини химична реакция.

• Уредът трябва да се съхранява така, че да се предотвратят механични повреди. (Единица: mm (inch))

Електрическо захранване *1 Окабеляване *2 Дължина на тръбите и разлика във

*3, *4, *5, *6, *7, *8 Ниво на външния шум

*1 Свържете към захранващ превключвател с 3 mm разстояние в изключено състояние за прекъсване на фазата. (В изключено състояние трябва да прекъсва всички фази.) *2 Използвайте проводници в съответствие с 60245 IEC 57. Използвайте вътрешен/вън- шен свързващ проводник в съответствие със спецификациите на окабеляване, посо- чени в ръководството за монтаж на вътрешното тяло. *3 Не използвайте тръби с по-малка от изискваната дебелина. Устойчивостта на наляга- не ще бъде недостатъчна. *4 Използвайте тръба от мед или медна сплав.

Внимавайте да не смачкате или повредите тръбите при огъването им.

адиусът на огъване на тръбите трябва да бъде 100 mm или повече. *7 Изолационен материал: топлоустойчив дунапрен 0,045 относително тегло. *8 Използвайте изолацията с определената дебелина. Прекомерната дебелина може да доведе до грешен монтаж на вътрешното тяло, а недостатъчната дебелина - до теч на конденз.

ко външното тяло се монтира по-високо от вътрешното, максималната разлика във височината се намалява до 10 m. VG79A989H01_bg.indd 2 2018/09/27 17:10:03Bg-3

• R32 е по-тежък от въздуха, както и други хладилни агенти, затова обикновено се натрупва в основата (в близост до пода). Ако R32 се натрупа около основата, той може да достигне запалима концентрация, ако помещението е малко. За да избегнете запалване, е необходимо да под- държате безопасна работна среда, като осигурите подходяща вентилация. Ако бъде потвърден теч на хладилен агент в помещение или зона, където няма адекватна вентилация, не използвайте пламък, докато работната среда не може да бъде подобрена чрез осигуряване на адекватна вентилация.

• Връзката на тръбите на хладилния агент трябва да е достъпна с цел техническа поддръжка.

• Монтирайте външните тела на място, където поне една от четирите страни е открита, и на достатъчно голямо пространство без понижено атмос- ферно налягане. 1-4-1.Минималнамонтажнаплощзавъншнитела Ако неизбежно сте монтирали тяло на място, където и четирите страни са блокирани или има понижено атмосферно налягане, потвърдете, че е налице една от следните ситуации (A, B или C). Забележка:Тезиконтрамеркисазаподдържаненабезопасността,анезагарантираненаспецификациите. A) Осигурете достатъчна площ за монтаж (минимална монтажна площ Amin). Монтирайте на място с монтажна площ Amin или повече, съответстваща на количеството хладилен агент M (фабрично зареден хладилен агент + локално добавен хладилен агент). B) Монтирайте на място с височина на понижено атмосферно налягане [ 0,125 [m]. M [kg] Amin [m²] 1,0 12 1,5 17 2,0 23 2,5 28 3,0 34 3,5 39 4,0 45 4,5 50 5,0 56 5,5 62 6,0 67 6,5 73 7,0 78 7,5 84 Подходящо Подходящо Подходящо Неподходящо Височина от долната част 0,125 [m] или по-малко Височина от долната част 0,125 [m] или по-малко Amin VG79A989H01_bg.indd 3 2018/09/27 17:10:03Bg-4 C) Създайте открита зона с подходяща вентилация. Уверете се, че ширината на откритата зона е 0,9 [m] или повече, а височината на откритата зона е 0,15 [m] или повече. Въпреки това височината от долната част на монтажното пространство до долния край на откритата зона трябва да е 0,125 [m] или по-малко. Откритата зона трябва да има откритие 75% или повече. 1-4-2.Минималнамонтажнаплощзавътрешнитела Монтирайте в помещение с подова площ Amin или повече, съответстваща на количеството хладилен агент M (фабрично зареден хладилен агент + локално добавен хладилен агент). Монтирайте вътрешното тяло така, че височината от пода до долната част на вътрешното тяло да е h0; за монтирани на стена: 1,8 m или повече; за окачени за таван, касетни или скрити в таван: 2,2 m или повече. За всеки модел съществуват ограничения за монтажната височина, затова прочетете ръководството за монтаж за конкретното тяло. M [kg] Amin [m²] 1,0 3 1,5 4,5 2,0 6 2,5 7,5 3,0 9 3,5 12 4,0 15,5 4,5 20 5,0 24 5,5 29 6,0 35 6,5 41 7,0 47 7,5 54 75% откритие или

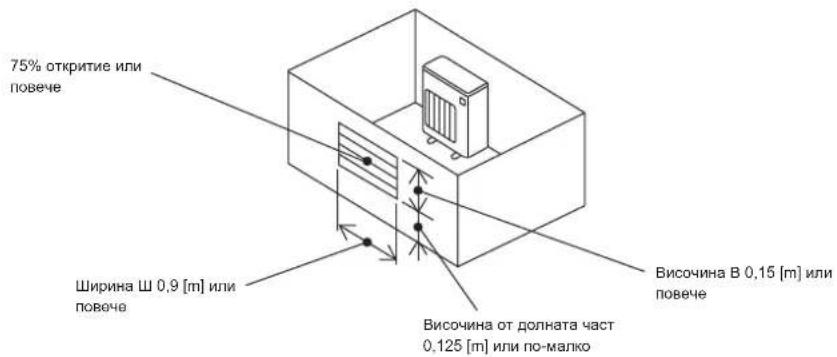

Височина от долната част 0,125 [m] или по-малко Височина В 0,15 [m] или

Монтирано на стена h0 ] 1,8 [m] Скрито в таванаКасетноОкачено за таван h0 ] 2,2 [m]h0 ] 2,2 [m]h0 ] 2,2 [m] VG79A989H01_bg.indd 4 2018/09/27 17:10:03Bg-5 1-5.ДИАГРАМАЗАМОНТАЖ 1-6.ДРЕНАЖНИТРЪБИЗАВЪНШНОТОТЯЛО Моля, извършвайте работата по дренажните тръби само когато източването е от едно място.

1) Осигурете отводнителна тръба преди свързването на външното и вътреш-

Свържете мекия PVC маркуч (L) I.D.15 mm както е показано на илюстрацията.

3) Непременно осигурете отводнителна тръба с наклон за лесно оттичане.

Монтирайте тялото хоризонтално. Не използвайте отводнителен щуцер (1) в студени райони. Отводнителната тръба може да замръзне и да блокира вентилатора. Външното тяло отделя конденз в режим на отопление. Изберете мястото за инсталация, така че външното тяло и/или земята да не бъдат намокрени от оттичаща се вода или повредени от замръзнала вода. (1) Отводнителен щуцер (L) Мек PVC маркуч

Телата трябва да се инсталират от лицензирани контрактори съглас- но с изискванията на местното законодателство. *1 Годината и месецът на производство са обозначени на табелката със спецификации. В случай че тръбната обвръзка се закрепва към стена, съдържаща метали или метална мрежа, използвайте химически обработено парче дърво дебело 20 mm или повече между стената и тръбите, или навийте 7 до 8 слоя изолационна лента около

За да използвате съществуващи тръби пуснете климатика в режим на охлаждане (COOL) за 30 мин. и съберете хладилния агент, преди да отстраните стария климатик. Направете конуси съобразно с размерите на новия хладилен агент. След теста за херметичност поставете изолира- щия материал, така че да не остава разстояние. ПРЕДУПРЕЖДЕНИЕ Задаизбегнетерискаотпожар,вградетеилизащи- тететръбатазаохлаждащагент. Външнаповреданатръбатазаохлаждащагентможе дапричинипожар.

Преди монтаж проверете дали разполагате със следното: (1) Дренажно гнездо 1 ЧАСТИ,КОИТООСИГУРЯВАТЕВИЕ (A) Захранващ кабел*2 1 (B) Кабел за връзка между външно и вътрешно тяло*2

(C) Свързващи тръби 1 (D) Капак за отвор 1 (E) Бандажна лента 1 (F) Удължителен дренажен маркуч (или мек маркуч от PVC с 15 mm вътрешен диаметър или твърда PVC тръба VP16)

(H) Маджун 1 (I) Фиксираща скоба за тръба 2 до 7 (J) Фиксиращ винт за (I) 2 до 7 (K) Маншон за отвор 1 (L) Мек маркуч от PVC с 15 mm вътрешен диаметър или твърда PVC тръба VP16 за дренажното гнездо (1)

Монтирайте кабела за връзка между външно и вътрешно тяло (B) и за- хранващия кабел (A) поне на 1 m от кабела на телевизионната антена. „Количество“ за (B) до (K) в таблицата по-горе е количеството за из- ползване за вътрешно тяло. Отворено като правило Повече от 500 mm, ако отпред и двете страни са отворени

100 mm Отворено като правило Повече от 500 mm, задната част, двете страни и горната част са отворени Повече от 350 mm Повече от 100 mm Повече от 200 mm, ако са налице препятствия от двете

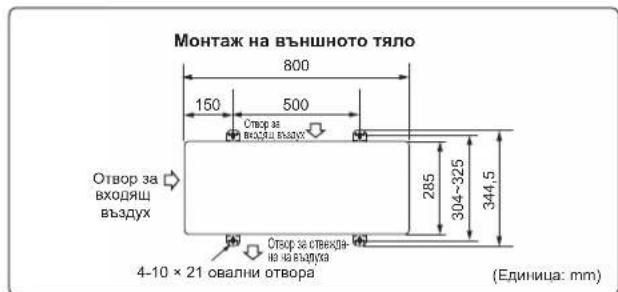

Монтажнавъншнототяло

Отвор за входящ въздух 4-10 × 21 овални отвора 344,5 Отвор за отвежда- не на въздуха

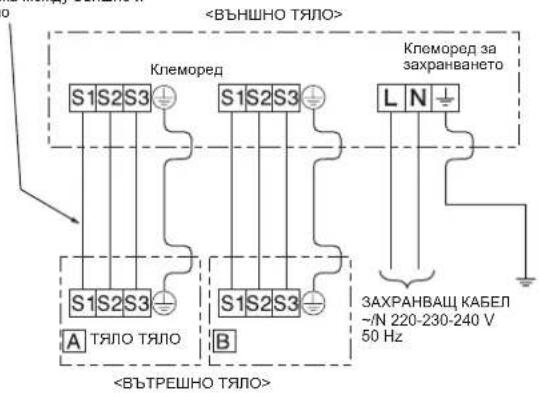

2) Разхлабете винтовете на клемореда и свържете кабела за връзка между

външно и вътрешно тяло (B) от вътрешното тяло правилно към клемореда. Внимавайте да не размените последователността на проводниците. При- крепете кабела здраво към клемореда, така че да няма оголени проводни- ци, и да не оказва механично напрежение върху клемите.

3) Здраво затегнете винтовете, за да не се разхлабят. След затягането леко

дръпнете проводниците, за да се уверите, че не мърдат.

4) Извършете 2) и 3) за всяко вътрешно тяло.

5) Свържете захранващия кабел (A).

6) Фиксирайте кабела за връзка между външно и вътрешно тяло (В) и захран-

ващия кабел (А) с кабелните скоби.

7) Внимателно затворете сервизния панел. Уверете се, че 3-3. СВЪРЗВАНЕ

НА ТРЪБИТЕ е завършено.

• След като направите връзките между захранващия кабел (A) и кабела за връзка между външно и вътрешно тяло (B), непременно закрепете кабела и проводника с кабелни връзки. Клеморед за захранването Сервизен панел

3. РАЗВАЛЦОВАНЕИСВЪРЗВАНЕНАТРЪБА

• Поставете отново всички винтове на местата им при укрепването на кабела и/или проводниците към

• Направете заземителния провод- ник малко по-дълъг от останалите. (повече от 35 mm)

• За по-лесно обслужване в бъдеще оставете допълнителна дължина на проводниците. Кабел за връзка между външно и вътрешно тяло <ВЪНШНО ТЯЛО>

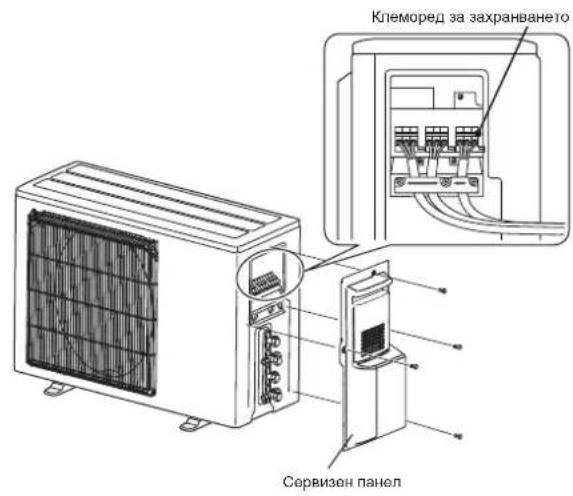

Клеморед за захранването 35 mm 15 mm

• Използвайте естерно масло, етерно масло, алкилбензеново масло (малко количество) като хладилно масло, приложено към скосените участъ-

• Използвайте неокислена фосфорна мед C1220 за произведени от мед или медни сплави безшевни тръби, за да свържете тръбите за хладилен агент. Използвайте тръби за хладилен агент с дебелини, посочени в таблицата по-долу. Уверете се, че вътрешната страна на тръбите е чиста и не съдържа вредни замърсители, като например серни съединения, окислители, остатъци или прах. Винаги прилагайте неокисляващ се припой за запояване на тръбите, в противен случай компресорът ще се повреди. ПРЕДУПРЕЖДЕНИЕ: Примонтиране,преместванеилиобслужваненаклиматикаизползвайтесамопосоченияхладиленагент(R32)зазарежданеналиниите захладиленагент.Несмесвайтесдругхладиленагентинепозволявайтевлиниитедаостаневъздух. Аковъздухсесмесисхладилнияагент,товаможедастанепричиназанеобичайновисоконаляганевлиниятазахладиленагентиможе дадоведедоексплозияилидругиопасности. Употребатанахладиленагент,различенотизричноупоменатиязасистемата,щедоведедомеханичнаповреда,неправилнофункцио- нираненасистематаилиповреданатялото.Внай-лошияслучайтоваможесериознодавъзпрепятстваосигуряванетонабезопасността напродукта. Размер на тръбата (mm) ø6,35 ø9,52 ø12,7 ø15,88 ø19,05 ø22,2 ø25,4 ø28,58

• Не използвайте тръби, по-тънки от посочените по-горе.

• Използвайте тръби 1/2 H или H, ако диаметърът е 19,05 mm или повече.

• Осигурете подходяща вентилация, за да предотвратите запалване. Освен това вземете противопожарни мерки, за да гарантирате липсата на опасни или запалими предмети в обкръжаващата среда. VG79A989H01_bg.indd 6 2018/09/27 17:10:05Bg-7 3-3.СВЪРЗВАНЕНАТРЪБИТЕ

• Размерът на свързаната тръба е различен в зависимост от модела и капацитета на вътрешните тела. Капацитет на вътрешно тяло 25 ~ 50 Размер на тръбата за течност ø6,35 Размер на тръбата за газ ø9,52

• Използвайте таблицата със сила на затягане по-горе като ориентир за свързване на вътрешното тяло и затегнете като използвате два гаечни ключа. Прекаленото затягане поврежда конуса.

1) Нанесете тънък слой хладилно масло (G) на конусните краища на

тръбите и тръбните връзки на външното тяло.

2) Подравнете центъра на тръбата с този на тръбните връзки на външ-

ното тяло и след това затегнете на ръка конусната гайка с 3 до 4

3) Затегнете конусната гайка с динамометричен ключ, както е показано

• Пренатягането може да причини повреда на конусната гайка, което води до изтичане на хладилен агент.

• Не забравяйте да поставите изолация на тръбите. Директният кон- такт с оголени тръби може да причини изгаряне или измръзване. 3-4.ИЗОЛАЦИЯИПОСТАВЯНЕНАБАНДАЖНА

1) Покрийте тръбните връзки с изолация.

Изолирайте всички тръби на външното тяло, включително крановете.

3) С помощта на бандажна лента (Е) опаковайте тръбите, като започ-

нете от външното тяло.

• Залепете края на лентата (E) с тиксо (с адхезивно вещество).

• Когато тръбите трябва да бъдат прекарани през таван, гардероб- на или помещение с висока температура и влажност на въздуха, поставете допълнителна изолация, за да предотвратите образу- ване на конденз. Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Fig. 6 3-2.РАЗВАЛЦОВКА Диаметър на тръбата (mm)

Вътре блести без никакви драскотини.

Конусна дъска Тип крилчата гайка

1) Внимателно срежете медната тръба с тръборез. (Fig. 1, 2)

2) Почистете грапавините на среза с шабър. (Fig. 3)

• Насочете медната тръба надолу, докато премахвате грапавините, за да предотвратите попадане на замърсяване в тръбата.

3) Отвийте конусните гайки от външното и вътрешното тяло, после ги поста-

вете на тръбите, след като сте приключили с почистването. (Невъзможно е да се поставят след развалцовката.)

4) Развалцовка (Fig. 4, 5). Здраво фиксирайте медната тръба в съответния

отвор на конусната дъска. Изберете А mm от таблицата в зависимост от инструмента, който сте избрали.

Ако конусът е отбелязан като дефектен, го срежете и го развалцовайте отново. ПРЕДУПРЕЖДЕНИЕ Когатомонтиратетялото,закрепетездравохладилните тръби,предидастартиратекомпресора.

ВАКУУМИРАНЕ,ТЕСТЗАХЕРМЕТИЧНОСТИПРОБНОПУСКАНЕВДЕЙСТВИЕ 4-2.ЗАРЕЖДАНЕСГАЗ Извършете зареждане с газ на тялото.

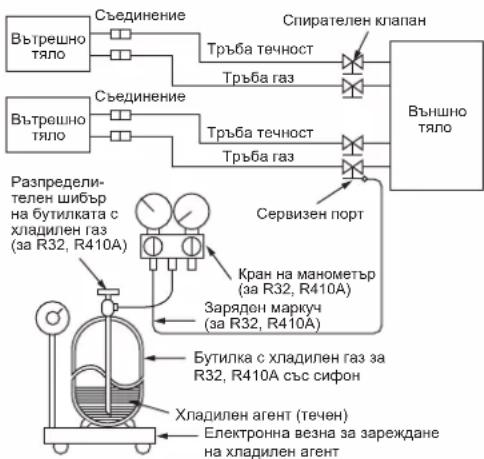

1) Свържете газовата бутилка със сервизния порт на спирателния клапан.

2) Извършете продухване на въздуха от тръбите (или маркуча), идващи от

бутилката с хладилен агент.

3) Допълнете определеното количество хладилен агент, като в същото вре-

ме климатикът работи в режим на охлаждане.

В случай на добавяне на хладилен агент, съобразете се с количеството, определено за хладилния цикъл.

При зареждане на системата за хладилен агент с допълнителен хладилен агент, не забравяйте да използвате течен хладилен агент. Добавянето на хладилен газ може да промени състава на хладилния агент в системата и да повлияе на нормалната работа на климатика. Също така зареждайте течния хладилен агент бавно, в противен случай компресорът ще се изключи. За да се поддържа високо налягане на газовата бутилка, затоплете я с то- пла вода (при 40°С) през студения сезон. Но никога не използвайте открит огън или пара.

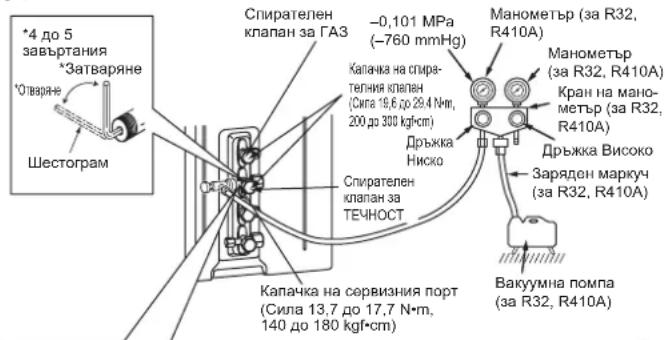

1) Премахнете капачката на спирателния кран откъм газовата

тръба на външното тяло. (Първоначално спирателните крано- ве са напълно затворени и покрити с капачки.)

2) Свържете манометричната станция и вакуум помпата към

сервизния порт на спирателния кран откъм тръбата за газ на външното тяло.

3) Пуснете вакуум помпата. (Вакуумирайте за повече от 15 мин.)

4) Проверете вакуума с манометъра, след което затворете крана

на манометричната станция, и спрете вакуум помпата.

5) Оставете всичко както е за една или две минути. Уверете се,

че стрелката на манометъра остава в същата позиция. Увере- те се, че показанието е -0,101 MPa [Gauge] (-760 mmHg).

6) Отстранете бързо крана на манометъра от сервизния порт на

7) Напълно отворете всички спирателни кранове на тръбата за

газ и тръбата за течност. Работа без пълно отваряне понижа- ва производителността и причинява неизправности.

8) Обърнете внимание на 1-2. и заредете препоръчаното

количество хладилен агент, ако е необходимо. Зареждайте бавно с течен хладилен агент. В противен случай, съставът на хладилния агент в системата може да се промени и да окаже негативно влияние върху работата на климатика.

9) Затегнете капачката на сервизния порт, за да постигнете

) Проверка за течове Сервизен портСъединениеСъединениеСпирателен клапанТръба течностТръба течностВътрешно

Тръба газТръба газРазпредели-телен шибър на бутилката с хладилен газ(за R32, R410A)Кран на манометър (за R32, R410A)Заряден маркуч (за R32, R410A)Бутилка с хладилен газ за R32, R410A със сифонЕлектронна везна за зареждане на хладилен агентХладилен агент (течен)Външно

ПРЕДУПРЕЖДЕНИЕ Задаизбегнетерискотпожар,уверетесе,ченямаза- палимиопасностиилирисковеотзапалване,предида отворитеспирателнитевентили. Капачка на спира-телния клапан(Сила 19,6 до 29,4 N•m, 200 до 300 kgf•cm)Кран на мано-метър (за R32, R410A)Манометър (за R32, R410A)Дръжка ВисокоВакуумна помпа (за R32, R410A) Предпазни мерки при употре- ба на контролния кран При монтиране на контрол- ния кран към сервизния порт, ядрото на клапана може да се деформира или да се отпусне, ако се приложи свръхналягане. Това може да причини изтичане

Заряден маркуч (за R32, R410A)

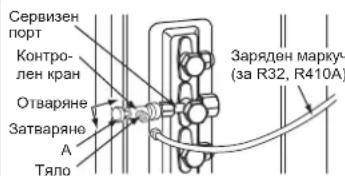

При монтиране на контролния кран към сервизния порт, увере- те се, че ядрото на клапана е в затворена позиция, след което затегнете част A. Не затягайте част A и не завъртайте тялото, когато ядрото на клапана е в отворена позиция. Капачка на сервизния порт(Сила 13,7 до 17,7 N•m, 140 до 180 kgf•cm)Не забравяйте да поставите обратно капачката след работа.<R32>*4 до 5 завъртания*Затваряне*ОтварянеШестограмСпирателен клапан за ГАЗ–0,101 MPa (–760 mmHg)Спирателен клапан за ТЕЧНОСТДръжка НискоМанометър(за R32, R410A)Заряден маркуч (за R32, R410A)Сервизен Контро-лен кранОтварянеЗатваряне VG79A989H01_bg.indd 8 2018/09/27 17:10:05Bg-9 4-3. ЗАКЛЮЧВАНЕНАРЕЖИМАНАРАБОТАНАКЛИМАТИКА(ОХЛАЖДАНЕ,ИЗСУШАВАНЕ,ОТОПЛЕНИЕ)

• Описание на функцията: С тази функция, след като режимът на работа е заключен или в режим на охлаждане/изсушаване (COOL/DRY), или в режим на отопление (HEAT), климатикът работи само в този режим.

• За активиране на тази функция е необходима промяна на настройката. Моля, обяснете тази функция на Вашите клиенти и ги попитайте дали искат да я използват. [Какдасезаключирежимътнаработа]

1) Не забравяйте да изключите захранването на климатика, преди да на-

правите настройката.

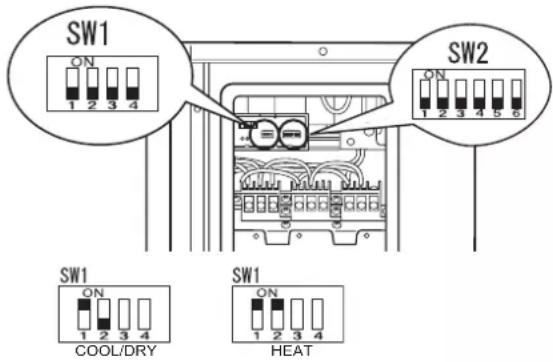

2) Задайте за „1“ на SW1 на платката на външния дисплей настройка ON,

за да активирате тази функция.

3) За да заключите режима на работа в режим на охлаждане/изсушаване

(COOL/DRY), задайте за „2“ на SW1 на платката на външния дисплей на- стройка OFF. За да заключите режима на работа в режим на отопление (HEAT), задайте за същия превключвател настройка ON.

4) Включете захранването на климатика.

HEAT COOL/DRY 4-4.НАМАЛЯВАНЕНАШУМАПРИРАБОТАНАВЪНШНОТОТЯЛО

• Описание на функцията: С тази функция шумът от работата на външното тяло може да се намали чрез намаляване на работното натоварване, например през нощта в режим на охлаждане (COOL). Все пак, моля, имайте предвид, че ако тази функция е активирана, капацитетът на охлаждане и отопление може да се намали.

• За активиране на тази функция е необходима промяна на настройката. Моля, обяснете тази функция на Вашите клиенти и ги попитайте дали искат да я използват. Намалете шума при работа [Какдасенамалишумътприработа]

1) Не забравяйте да изключите захранването на климатика, преди да на-

правите настройката.

Задайте за „3“ на SW1 на платката на външния дисплей настройка ON, за да ак- тивирате тази функция.

3) Включете захранването на климатика.

4-5.ПРОБНОПУСКАНЕВДЕЙСТВИЕ

• Пробното пускане на вътрешните тела трябва да се извършва поотделно. Вижте ръководството за монтаж, доставено с вътрешното тяло, и се уверете, че всички тела работят правилно.

Ако тестовото пускане на всички тела се извърши едновременно, неправилните връзки на тръбите за хладилен агент и кабелите между вътреш- ното/външното тяло няма да могат да бъдат открити. Поради това непременно извършете тестовото пускане самостоятелно за всяко тяло. Уверете се, че е направено следното.

• Към тялото има захранване.

• Спирателните кранове са отворени. Относнозащитниямеханизъмзарестартиране Когато компресорът спре, защитата от често стартиране работи, така че компресорът няма да функционира в продължение на 3 минути, за да предпази климатика.

При преместване или изхвърляне на климатика съберете хладилния агент от системата, следвайки инструкциите долу, за да не се отделя хладилен агент в атмосферата.

1) Изключете прекъсвача.

2) Свържете манометричната станция към сервизния порт на спирателния кран откъм тръбата за газ на външното тяло.

3) Плътно затворете спирателния кран откъм на тръбата за течност на външното тяло.

4) Включете прекъсвача.

5) Стартирайте аварийната операция на охлаждане (COOL) на всички вътрешни тела.

6) Когато манометърът покаже 0,05 до 0 MPa [Gauge] (около 0,5 до 0 kgf/cm

), затворете напълно спирателния клапан откъм тръбата за газ на външното тяло и спрете работата. (Вижте ръководството за монтаж на вътрешното тяло относно метода за спиране на работата.)

• Ако в климатичната система е добавен твърде много хладилен агент, налягането може да не падне до 0,05 MPa [Gauge] (около 0,5 kgf/cm

или функцията за защита може да се включи поради увеличаване на налягането във веригата под високо налягане на хладилния агент. Ако това се случи, използвайте устройство за събиране на хладилен агент, за да съберете целия хладилен агент в системата, и след това заре- дете отново системата с правилното количество хладилен агент, след като вътрешните и външните тела са били преместени.

7) Изключете прекъсвача. Отстранете манометъра и тръбите на хладилния агент.

Когатоизпомпватехладилнияагент,спретекомпресора,предидаоткачитехладилнитетръби. Компресорътможедасеспукаидапричининараняване,акочуждовеществокатовъздухвлезевтръбите. ПРЕДУПРЕЖДЕНИЕ 4-6.ОБЯСНЕНИЕЗАПОТРЕБИТЕЛЯ

• С помощта на РЪКОВОДСТВОТО ЗА ЕКСПЛОАТАЦИЯ разяснете на потребителя как да използва климатика (как да си служи с устройството за дистанционно управление, как да почиства въздушните филтри, как да поставя или изважда устройството за дистанционно управление от неговия държач, обяснете за почистването, предпазните мерки при работа и т.н.).
