KULLANIM KILAVUZU MXZ2HA40VF MITSUBISHI

Tesis Etme İşlemi İçin Gerekli Aletler Yıldız tornavida Seviye Ölçek Bıçak ya da makas Tork anahtarı Anahtar (ya da somun anahtarı)

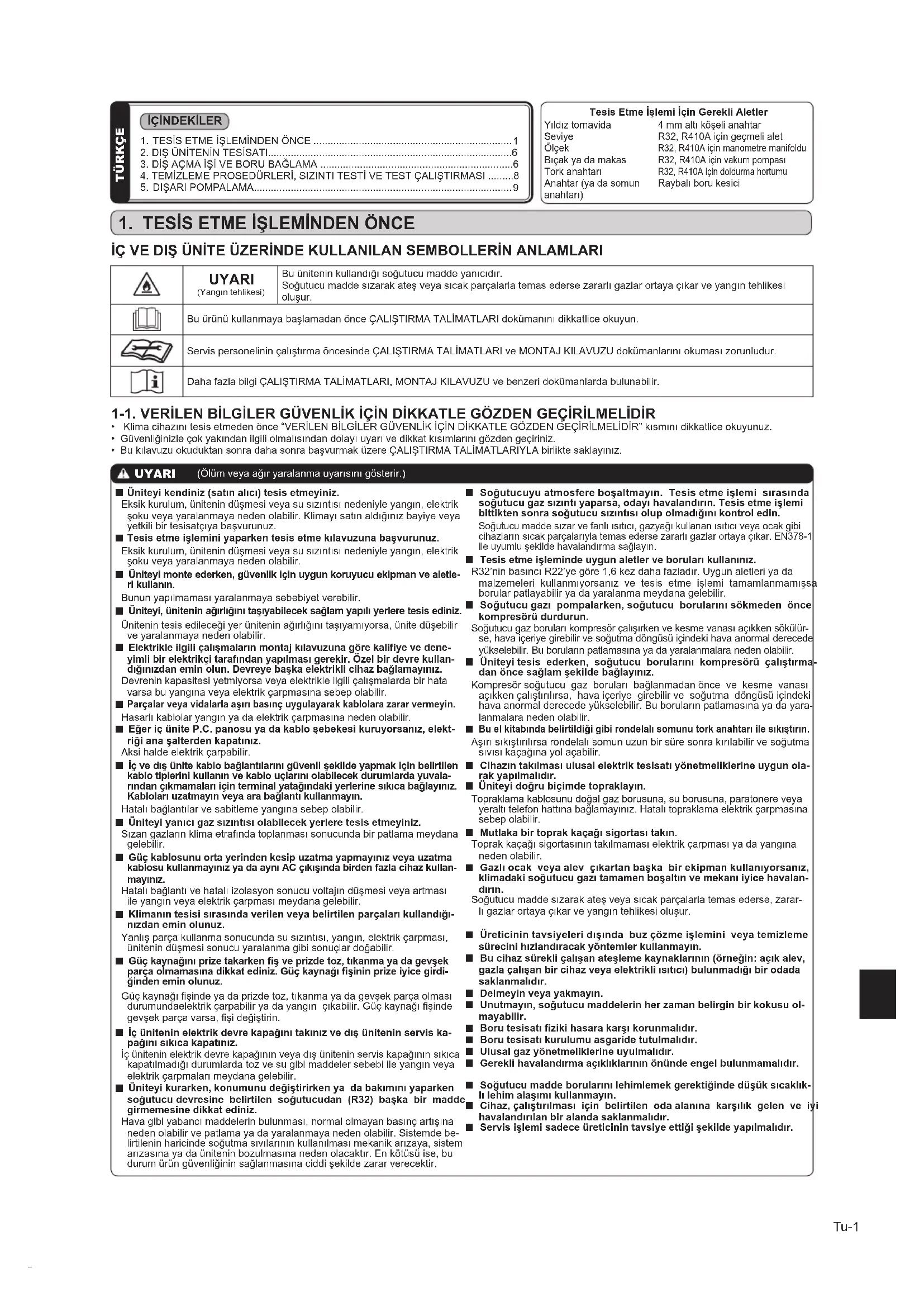

1. TESİS ETME İŞLEMİNDEN ÖNCE

İÇ VE DIŞ ÜNİTE ÜZERİNDE KULLANILAN SEMBOLLERİN ANLAMLARI UYARI (Yangın tehlikesi) Bu ünitenin kullandığı soğutucu madde yanıcıdır. Soğutucu madde sızarak ateş veya sıcak parçalarla temas ederse zararlı gazlar ortaya çıkar ve yangın tehlikesi oluşur. Bu ürünü kullanmaya başlamadan önce ÇALIŞTIRMA TALİMATLARI dokümanını dikkatlice okuyun. Servis personelinin çalıştırma öncesinde ÇALIŞTIRMA TALİMATLARI ve MONTAJ KILAVUZU dokümanlarını okuması zorunludur. Daha fazla bilgi ÇALIŞTIRMA TALİMATLARI, MONTAJ KILAVUZU ve benzeri dokümanlarda bulunabilir. 1-1. VERİLEN BİLGİLER GÜVENLİK İÇİN DİKKATLE GÖZDEN GEÇİRİLMELİDİR

• Klima cihazını tesis etmeden önce “VERİLEN BİLGİLER GÜVENLİK İÇİN DİKKATLE GÖZDEN GEÇİRİLMELİDİR” kısmını dikkatlice okuyunuz.

• Güvenliğinizle çok yakından ilgili olmalısından dolayı uyarı ve dikkat kısımlarını gözden geçiriniz.

• Bu kılavuzu okuduktan sonra daha sonra başvurmak üzere ÇALIŞTIRMA TALİMATLARIYLA birlikte saklayınız.

Üniteyi kendiniz (satın alıcı) tesis etmeyiniz. Eksik kurulum, ünitenin düşmesi veya su sızıntısı nedeniyle yangın, elektrik şoku veya yaralanmaya neden olabilir. Klimayı satın aldığınız bayiye veya yetkili bir tesisatçıya başvurunuz.

Tesis etme işlemini yaparken tesis etme kılavuzuna başvurunuz. Eksik kurulum, ünitenin düşmesi veya su sızıntısı nedeniyle yangın, elektrik şoku veya yaralanmaya neden olabilir.

Üniteyi monte ederken, güvenlik için uygun koruyucu ekipman ve aletle- ri kullanın. Bunun yapılmaması yaralanmaya sebebiyet verebilir.

Üniteyi, ünitenin ağırlığını taşıyabilecek sağlam yapılı yerlere tesis ediniz. Ünitenin tesis edileceği yer ünitenin ağırlığını taşıyamıyorsa, ünite düşebilir ve yaralanmaya neden olabilir.

Elektrikle ilgili çalışmaların montaj kılavuzuna göre kaliye ve dene- yimli bir elektrikçi tarafından yapılması gerekir. Özel bir devre kullan- dığınızdan emin olun. Devreye başka elektrikli cihaz bağlamayınız. Devrenin kapasitesi yetmiyorsa veya elektrikle ilgili çalışmalarda bir hata varsa bu yangına veya elektrik çarpmasına sebep olabilir.

Parçalar veya vidalarla aşırı basınç uygulayarak kablolara zarar vermeyin. Hasarlı kablolar yangın ya da elektrik çarpmasına neden olabilir.

Eğer iç ünite P.C. panosu ya da kablo şebekesi kuruyorsanız, elekt- riği ana şalterden kapatınız. Aksi halde elektrik çarpabilir.

İç ve dış ünite kablo bağlantılarını güvenli şekilde yapmak için belirtilen kablo tiplerini kullanın ve kablo uçlarını olabilecek durumlarda yuvala- rından çıkmamaları için terminal yatağındaki yerlerine sıkıca bağlayınız. Kabloları uzatmayın veya ara bağlantı kullanmayın. Hatalı bağlantılar ve sabitleme yangına sebep olabilir.

Üniteyi yanıcı gaz sızıntısı olabilecek yerlere tesis etmeyiniz. Sızan gazların klima etrafında toplanması sonucunda bir patlama meydana gelebilir.

Güç kablosunu orta yerinden kesip uzatma yapmayınız veya uzatma kablosu kullanmayınız ya da aynı AC çıkışında birden fazla cihaz kullan- mayınız. Hatalı bağlantı ve hatalı izolasyon sonucu voltajın düşmesi veya artması ile yangın veya elektrik çarpması meydana gelebilir.

Klimanın tesisi sırasında verilen veya belirtilen parçaları kullandığı- nızdan emin olunuz. Yanlış parça kullanma sonucunda su sızıntısı, yangın, elektrik çarpması, ünitenin düşmesi sonucu yaralanma gibi sonuçlar doğabilir.

Güç kaynağını prize takarken ş ve prizde toz, tıkanma ya da gevşek parça olmamasına dikkat ediniz. Güç kaynağı şinin prize iyice girdi- ğinden emin olunuz. Güç kaynağı şinde ya da prizde toz, tıkanma ya da gevşek parça olması durumundaelektrik çarpabilir ya da yangın çıkabilir. Güç kaynağı şinde gevşek parça varsa, şi değiştirin.

İç ünitenin elektrik devre kapağını takınız ve dış ünitenin servis ka- pağını sıkıca kapatınız. İç ünitenin elektrik devre kapağının veya dış ünitenin servis kapağının sıkıca kapatılmadığı durumlarda toz ve su gibi maddeler sebebi ile yangın veya elektrik çarpmaları meydana gelebilir.

Üniteyi kurarken, konumunu değiştirirken ya da bakımını yaparken soğutucu devresine belirtilen soğutucudan (R32) başka bir madde girmemesine dikkat ediniz. Hava gibi yabancı maddelerin bulunması, normal olmayan basınç artışına neden olabilir ve patlama ya da yaralanmaya neden olabilir. Sistemde be- lirtilenin haricinde soğutma sıvılarının kullanılması mekanik arızaya, sistem arızasına ya da ünitenin bozulmasına neden olacaktır. En kötüsü ise, bu durum ürün güvenliğinin sağlanmasına ciddi şekilde zarar verecektir.

Soğutucuyu atmosfere boşaltmayın. Tesis etme işlemi sırasında soğutucu gaz sızıntı yaparsa, odayı havalandırın. Tesis etme işlemi bittikten sonra soğutucu sızıntısı olup olmadığını kontrol edin. Soğutucu madde sızar ve fanlı ısıtıcı, gazyağı kullanan ısıtıcı veya ocak gibi cihazların sıcak parçalarıyla temas ederse zararlı gazlar ortaya çıkar. EN378-1 ile uyumlu şekilde havalandırma sağlayın.

Tesis etme işleminde uygun aletler ve boruları kullanınız. R32’nin basıncı R22’ye göre 1,6 kez daha fazladır. Uygun aletleri ya da malzemeleri kullanmıyorsanız ve tesis etme işlemi tamamlanmamışsa borular patlayabilir ya da yaralanma meydana gelebilir.

Soğutucu gazı pompalarken, soğutucu borularını sökmeden önce kompresörü durdurun. Soğutucu gaz boruları kompresör çalışırken ve kesme vanası açıkken sökülür- se, hava içeriye girebilir ve soğutma döngüsü içindeki hava anormal derecede yükselebilir. Bu boruların patlamasına ya da yaralanmalara neden olabilir.

Üniteyi tesis ederken, soğutucu borularını kompresörü çalıştırma- dan önce sağlam şekilde bağlayınız. Kompresör soğutucu gaz boruları bağlanmadan önce ve kesme vanası açıkken çalıştırılırsa, hava içeriye girebilir ve soğutma döngüsü içindeki hava anormal derecede yükselebilir. Bu boruların patlamasına ya da yara- lanmalara neden olabilir.

Bu el kitabında belirtildiği gibi rondelalı somunu tork anahtarı ile sıkıştırın. Aşırı sıkıştırılırsa rondelalı somun uzun bir süre sonra kırılabilir ve soğutma sıvısı kaçağına yol açabilir.

Cihazın takılması ulusal elektrik tesisatı yönetmeliklerine uygun ola- rak yapılmalıdır.

Üniteyi doğru biçimde topraklayın. Topraklama kablosunu doğal gaz borusuna, su borusuna, paratonere veya yeraltı telefon hattına bağlamayınız. Hatalı topraklama elektrik çarpmasına sebep olabilir.

Mutlaka bir toprak kaçağı sigortası takın. Toprak kaçağı sigortasının takılmaması elektrik çarpması ya da yangına neden olabilir.

Gazlı ocak veya alev çıkartan başka bir ekipman kullanıyorsanız, klimadaki soğutucu gazı tamamen boşaltın ve mekanı iyice havalan- dırın. Soğutucu madde sızarak ateş veya sıcak parçalarla temas ederse, zarar- lı gazlar ortaya çıkar ve yangın tehlikesi oluşur.

Üreticinin tavsiyeleri dışında buz çözme işlemini veya temizleme sürecini hızlandıracak yöntemler kullanmayın.

Bu cihaz sürekli çalışan ateşleme kaynaklarının (örneğin: açık alev, gazla çalışan bir cihaz veya elektrikli ısıtıcı) bulunmadığı bir odada saklanmalıdır.

Delmeyin veya yakmayın.

Unutmayın, soğutucu maddelerin her zaman belirgin bir kokusu ol- mayabilir.

Boru tesisatı ziki hasara karşı korunmalıdır.

Boru tesisatı kurulumu asgaride tutulmalıdır.

Ulusal gaz yönetmeliklerine uyulmalıdır.

Gerekli havalandırma açıklıklarının önünde engel bulunmamalıdır.

Soğutucu madde borularını lehimlemek gerektiğinde düşük sıcaklık- lı lehim alaşımı kullanmayın.

Cihaz, çalıştırılması için belirtilen oda alanına karşılık gelen ve iyi havalandırılan bir alanda saklanmalıdır.

Servis işlemi sadece üreticinin tavsiye ettiği şekilde yapılmalıdır. UYARI (Ölüm veya ağır yaralanma uyarısını gösterir.) İÇİNDEKİLER

4 mm altı köşeli anahtar R32, R410A için geçmeli alet R32, R410A için manometre manifoldu R32, R410A için vakum pompası R32, R410A için doldurma hortumu Raybalı boru kesici VG79A989H01_tr.indd 1 2018/09/27 17:35:46Tu-2 1-3. İSTEĞE BAĞLI FARKLI ÇAPTAKİ EK PARÇALARIN SEÇİLMESİ Bağlantı borusunun çapı dış ünite bağlantı deliğinin boyutuna uymuyorsa, aşağıdaki tabloya göre isteğe bağlı farklı çaptaki ek parçalar kullanın. (Birim: mm (inç)) Dış ünitenin bağlantı deliği boyutu İsteğe bağlı farklı çaptaki ek parçalar (dış ünitenin bağlantı deliği boyutu → bağlantı borusunun çapı) MXZ-2HA Sıvı / Gaz 9,52 (3/8)

12,7 (1/2) : MAC-A454JP-E İç ünite bağlantı borusunun çapı için iç ünite kurulum kılavuzuna bakın. A, B ÜNİTESİ 6,35 (1/4) / 9,52 (3/8) 1-4. TESİS EDİLECEK BÖLGENİN SEÇİMİ

• Şiddetli rüzgarlara açık olmayan yerler.

• Tozdan arınmış temiz hava alan yerler.

• Yağmur gelebilecek veya doğrudan güneş ışığına bakan yerlerden mümkün olduğunca kaçınılmalıdır.

• Dış ünite çalışırken çıkacak olan ses ve ısıdan çevrenin rahatsız olma- yacağı yerler.

• Çalışma sesi ve titreşiminin artmasını engelleyecek güçlü duvar ve desteklerin mevcut bulunduğu yerler.

• Yanıcı gaz sızıntısı riski olmayan yerler.

• Üniteyi takarken ünitenin bacaklarını sabitlediğinizden emin olun.

• TV cihazı veya radyo anteninden en az 3 m uzaklıkta bulunacağı bir yer. Sinyal akış kalitesinin zayıf olduğu bölgelerde klimanın çalışması radyo veya TV’nin çalışmasını etkileyebilir. Etkilenen cihaza yükseltici takılması gerekebilir.

• Üniteyi yatay olarak monte edin.

• Lütfen kar yağışı ve kar fırtınasından etkilenmeyen bölgelere kurun. Yoğun kar yağışı olan yerlerde, lütfen tente, kaide ve/veya bazı kontrol kartları yerleştirin. Not: Aktarılan titreşimi azaltmak üzere dış mekan biriminin yanında borunun halka yapacak şekilde döşenmesi tavsiye edilir. Not: Dışarıda hava sıcaklığı düşükken klimayı çalıştırıyorsanız, aşağıda açıklanan talimatlara uyduğunuzdan emin olun.

• Dış üniteyi kesinlikle hava giriş/çıkış tarafının doğrudan rüzgar alabi- leceği bir yere kurmayın.

• Rüzgar almasını önlemek için dış üniteyi, hava giriş tarafı duvara gelecek şekilde kurun.

• Rüzgar almasını önlemek için dış ünitenin hava çıkış tarafına bir hava levhası takmanız önerilir. Klimayı, klimaya ilişkin arızaların ortaya çıkmasının olası olduğu aşağı- daki yerlere tesis etmekten kaçının:

• Yanıcı gaz sızıntısı olabilecek yerler.

• Makine yağlarının çok bulunduğu yerler.

• Yağın sıçradığı veya alanın yağlı duman ile dolu olduğu yerler (pi- şirme alanları ve fabrikalar, plastiğin özelliklerinin değiştirilebileceği veya zarar görebileceği yerler).

• Deniz kıyısı gibi tuzlu yerler.

• Kaplıcalar gibi sült gazlarının yoğun olduğu yerler.

• Yüksek frekanslı veya telsiz cihazlarının bulunduğu yerler.

• Kimyasal çatlamaya neden olan ftalat bileşikleri, formaldehit, vs. da- hil olmak üzere yüksek seviyelerde VOC emisyonu olan yerler.

• Cihaz mekanik hasar meydana gelmesini önleyecek şekilde saklan- malıdır.

1-2. SPESİFİKASYONLAR

Model Güç kaynağı *1 Kablo spesikasyonları *2 Borunun uzunluk ve yükseklik farkı *3, *4, *5, *6, *7, *8 Dış Gürültü seviyesi Tahmini Voltaj Frekans Kesici kapa- sitesi Güç kaynağı İç ünite/dış ünite bağ- lantı kablosu İç ünite başına maksimum boru uzunluğu / çoklu sistem için Maks. yükseklik farkı

İç ünite başına maksimum dirsek sayısı / çoklu sistem için Soğutma Isıtma

20 m / 30 m 15 m 20 / 30 44 dB (A) 50 dB (A) MXZ-2HA50VF 47 dB (A) 51 dB (A) DİKKAT (Cihaz doğru çalıştırılmadığında ciddi yaralanmalara sebep olacak uyarıları gösterir.)

Tesis edilen yere uygun bir topraklama devre kesicisi takınız. Toprak kaçağına karşı devre kesici takılmaması halinde elektrik çarpması meydana gelebilir.

Pis su ve diğer boru tesisi işini kılavuza göre emniyetli bir şekilde yapınız. Pis su ve diğer boru tesisi işlemlerinde bir hata yapılması üniteden su damlaması sonucu etrafta bulunan eşyaların zarar görmesine sebep olur.

Dış ünitenin hava girişine ya da alüminyum kanatçıklarına dokunmayınız. Aksi halde yaralanabilirsiniz.

Dış üniteyi küçük hayvanların yaşadığı yerlere monte etmeyiniz. Ünitenin içindeki elektrikli parçalara küçük hayvanlar girerse ve dokunursa, arıza oluşabilir, duman yayılabilir ya da yangın çıkabilir. Ayrıca, kullanıcıya ünitenin etrafını temiz tutmalarını belirtiniz.

Klimayı, iç mekanda yapılan inşaat veya boya işleri sırasında veya zemin cilalanırken çalıştırmayın. Bu tip işlerden sonra klimayı çalıştırmadan önce odayı iyice havalandırın. Aksi takdirde, uçucu maddeler klimanın içine yapışabilir ve bu durum su sızıntısına veya çiyin yayılmasına neden olur. *1 Güç kaynağı fazını kesmek için açıldığında en az 3 mm aralığı olan bir elektrik şalterine bağ- layın. (Elektrik şalteri kapatıldığı zaman tüm fazları kesmelidir.) *2 60245 IEC 57 tasarımı ile uyumlu kablolar kullanın. İç mekan/dış mekan bağlantı kablosunu, iç mekan ünitesinin montaj kılavuzunda belirtilen kablo teknik özelliklerine uygun şekilde kul- lanın. *3 Belirtilen değerden daha düşük kalınlıkta boru kullanmayınız. Basınç direnci yetersiz kalır. *4 Bakır ya da bakır alaşımlı eksiz bir boru kullanınız. *5 Boruları bükerken boruyu ezmemeye veya eğmemeye dikkat ediniz. *6 Soğutma borusu eğilme yarıçapı 100 mm veya daha fazla olmalıdır. *7 İzolasyon malzemesi: Isıya dayanıklı köpüklü plastik. 0,045 özgül ağırlık

İzolasyonu belirtilen kalınlıkta yapmaya dikkat edin. Aşırı kalın izolasyon iç ünitenin yan- lış montajına, kalınlığın az olması ise çiğlenmeye sebep olabilir.

Dış mekan ünitesi iç mekan ünitesinden daha yükseğe monte edilirse, maksimum yükseklik farkı 10 m.’ye düşer. Model Maksimum soğutu- cu madde miktarı Fabrikada doldu- rulan soğutucu madde miktarı

• R32 havadan (ve de diğer soğutucu maddelerden) daha ağırdır, bu nedenle tabana çökme eğilimi gösterir (zemin bölgesinde). Eğer R32 tabanda birikirse, odanın küçük olması durumunda alev alabilecek konsantrasyona ulaşabilir. Alev almasını önlemek için, doğru havalandırma yaparak güvenli bir çalışma ortamı oluşturmak zorunludur. Yetersiz havalandırmanın olduğu bir odada veya alanda soğutucu madde sızıntısı olduğu doğrulanırsa, iş ortamı doğru şekilde havalandırılıp iyileştirilinceye kadar alev ile çalışmaktan kaçının.

• Soğutucu madde borularının bağlantıları bakım amacıyla erişilebilir olmalıdır.

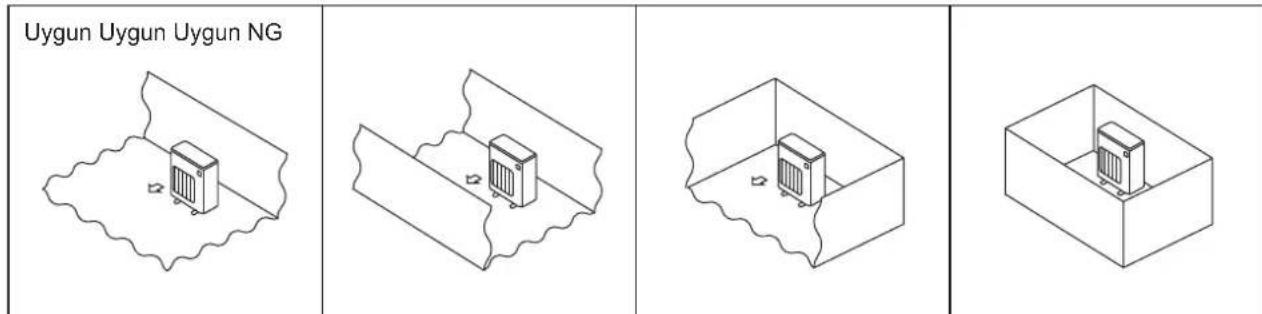

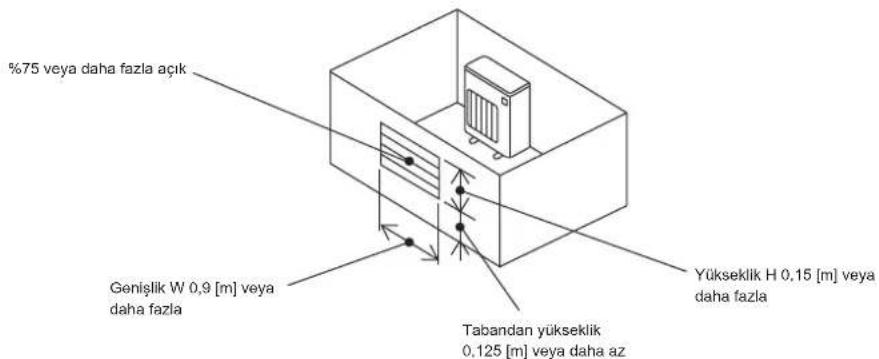

• Dış üniteleri, dört yanından en az bir tanesi açık olan ve çukurlar olmayan yeterince geniş bir alana yerleştirin. Uygun Uygun Uygun NG 1-4-1. Dış üniteler için minimum montaj alanı Bir üniteyi dört tarafı kapalı olan veya çukurların bulunduğu bir alana monte etmek zaruriyse, şu koşullardan (A, B veya C) birinin karşılandığından emin olun. Not: Bu önlemler güvenliğin sağlanması içindir, spesikasyonunun garanti edilmesi için değildir. A) Montaj alanının yeterli olmasını sağlayın (minimum montaj alanı Amin). Ekipmanın montajını, soğutucu madde miktarı M’ye (fabrika dolumu soğutucu madde + yerel olarak eklenen soğutucu madde) karşılık gelecek şekilde Amin değerine eşit veya daha geniş bir alana yapın. B) Çukur yüksekliğinin [ 0,125 [m] olduğu bir alana montaj yapın. M [kg] Amin [m²] 1,0 12 1,5 17 2,0 23 2,5 28 3,0 34 3,5 39 4,0 45 4,5 50 5,0 56 5,5 62 6,0 67 6,5 73 7,0 78 7,5 84 Amin Tabandan yükseklik 0,125 [m] veya daha az Tabandan yükseklik 0,125 [m] veya daha az VG79A989H01_tr.indd 3 2018/09/27 17:35:47Tu-4 C) Havalandırma yapmak için uygun bir açık alan oluşturun. Açık alanın genişliği 0,9 [m] veya daha fazla ve yüksekliği 0,15 [m] veya daha fazla olmalıdır. Ancak, montaj alanının tabanından, açık alanın alt kenarına kadar olan yükseklik 0,125 [m] veya daha az olmalıdır. Açık alanın %75’i veya daha fazlası açık olmalıdır. %75 veya daha fazla açık Genişlik W 0,9 [m] veya daha fazla Tabandan yükseklik 0,125 [m] veya daha az Yükseklik H 0,15 [m] veya daha fazla 1-4-2. İç üniteler için minimum montaj alanı Ekipmanın montajını, soğutucu madde miktarı M’ye (fabrika dolumu soğutucu madde + yerel olarak eklenen soğutucu madde) karşılık gelecek şekilde Amin değerine eşit veya daha geniş bir zemin alanına sahip bir odaya yapın. İç ünite montajı yapılırken tabandan iç ünitenin altına kadar olan yükseklik h0; duvara montaj için: 1,8 m veya daha fazla; tavandan asma, tavana gömme ve tavanda gizli için: 2,2 m veya daha fazla. Her modelin kendine ait montaj yüksekliği kısıtlamaları vardır, bu nedenle her ünitenin montaj kılavuzunu okuyun. M [kg] Amin [m²] 1,0 3 1,5 4,5 2,0 6 2,5 7,5 3,0 9 3,5 12 4,0 15,5 4,5 20 5,0 24 5,5 29 6,0 35 6,5 41 7,0 47 7,5 54 Duvara monte h0 ] 1,8 [m] Tavanda gizliTavana gömmeTavandan asma h0 ] 2,2 [m]h0 ] 2,2 [m]h0 ] 2,2 [m] VG79A989H01_tr.indd 4 2018/09/27 17:35:47Tu-5

(1) Pis su manşonu (L) Yumuşak PVC hortum 1-6. DIŞ ÜNİTE İÇİN DRENAJ BORUSU Lütfen drenaj borusu montajını ancak tek yerden drenaj yapılacağı zaman yapın.

1) Pis su borusunu iç ve dış boru bağlantılarından önce takın.

2) Yumuşak PVC hortumu (L) I.D.15 mm, resimde gösterildiği gibi bağlayın.

3) Pis suyun kolay akması için, pis su borusunu aşağı yönde eğim vererek taktığı-

nızdan emin olun. Not: Üniteyi yatay olarak monte edin. Soğuk bölgelerde pis su yuvası (1) kullanmayın. Pis su donabilir ve fanın durmasına neden olur. Dış mekan ünitesi ısıtma işlemi sırasında kondansat üretir. Kurulum yerini seçer- ken, dış mekan ünitesinin ve yerlerin pis suyla ıslanmasını veya donmuş pis suyla hasar görmesini önlediğinizden emin olun.

100 mm’den fazla 100 mm’den fazla Her iki tarafta da engel yoksa 200 mm’den fazla Aynı şekilde açın Yan kısımlar ve üst kısım açıksa 500 mm’den fazla 350 mm’den fazla Aynı şekilde açın Ön ve yan kısımlar açıksa 500 mm’den fazla *1 Üretim yılı ve ayı Spesikasyon ad plakasında belirtilir. Boru tesisatı, metal (sac levhalar) metal ağlar içeren duvarlara yapılırken boru ile duvar arasına 20 mm ya da daha kalın kimyasal olarak arınmış ağır parçalardan bir hat yapılmalı veya boru vinil yalıtım bandı ile 7 ila 8 kez sarılmalıdır. Mevcut boruyu kullanmak için, 30 dakika süreyle SO- ĞUTMA fonksiyonunu çalıştırın ve eski klimayı çıkarma- dan önce havasını boşaltın. Yeni soğutucunun boyutuna göre işlemi yeniden yapın. Sızıntı testinden sonra, yalıtım malzemesini hiç boşluk olmayacak şekilde sıkıca uygulayın. UYARI Yangın tehlikesinden sakınmak için soğutucu madde borularını korumalı veya gömülü hale getirin. Soğutucu madde borularında harici hasar meydana gelmesi yangına neden olabilir. AKSESUARLAR Montaj işleminden önce şu parçaların olup olmadığını gözden geçiriniz. (1) Pis su manşonu 1

(B) İç/dış ünite bağlantı kablosu*2

(D) Duvar deliği kapağı

(F) Boşaltma hortumu uzatması (veya yumuşak PVC hortum, 15 mm iç çap veya sert PVC boru VP16)

(I) Boru bağlantı bandı 2 ila 7 (J) (I) bağlama vidası 2 ila 7 (K) Duvar deliği manşonu

(L) Yumuşak PVC hortum, 15 mm iç çap ya da pis su manşonu için sert PVC boru VP16 (1)

Not: *2 İç/dış ünite bağlantı kablosu (B) ve güç kaynağı kablosu (A), TV anten kablosundan en az 1 m uzakta olmalıdır. Üstteki tabloda (B) ile (K) için belirtilen “Miktar” iç ünite başına kullanılacak miktardır. Üniteler yerel yönetmeliklere göre lisanslı yükleniciler tarafından monte edilmelidir. Dış ünitenin tesisatı (Birim: mm)

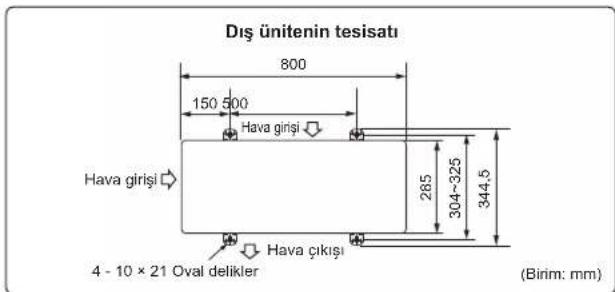

304~325 344,5 Hava çıkışı

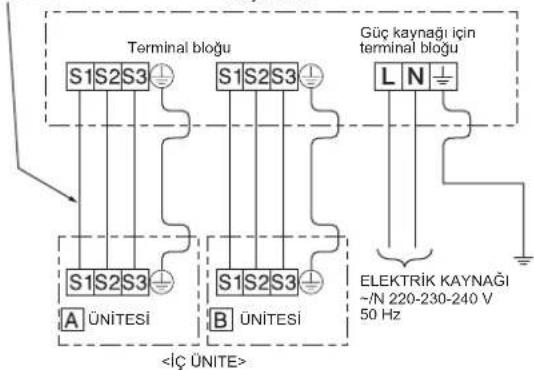

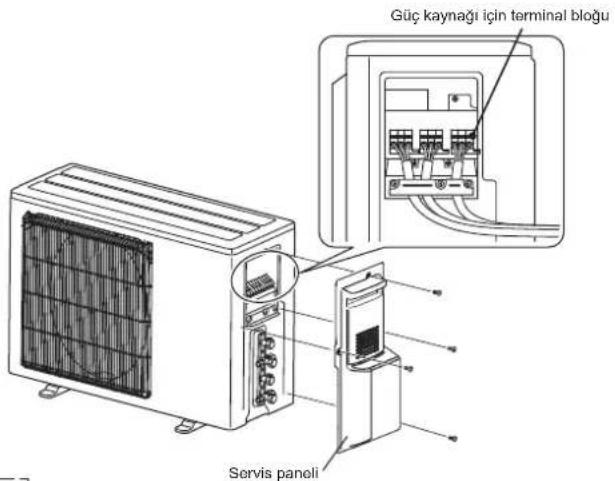

1) Servis panelini çıkarın.

2) Terminal vidasını gevşetin ve iç üniteden gelen iç/dış ünite bağlantı

kablosunu (B) terminal bloğuna doğru biçimde bağlayın. Yanlış bağ- lantı yapmamaya dikkat edin. Kabloyu iç kısmı hiç görünmeyecek ve terminal bloğunun bağlanma kesitine hiçbir dış kuvvet aktarılmayacak şekilde terminal bloğuna sabitleyin.

3) Terminal vidalarını gevşemeyecek şekilde iyice sıkıştırın. Sıkıştırdıktan

sonra son bir kez kabloları hafçe çekip hareket etmediklerinden emin olun.

4) 2) ve 3) no’lu adımları her iç ünite için uygulayın.

5) Güç kaynağı kablosunu (A) bağlayın.

6) İç/dış ünite bağlantı kablosunu (B) ve güç kaynağı kablosunu (A) kablo

kelepçeleriyle sabitleyin.

7) Servis panelini sıkıca kapatın. 3-3.’te belirtilen işlemleri yapın. BORU

BAĞLAMA tamamlanmıştır.

• Güç kaynağı kablosu (A) ve iç/dış ünite bağlantı kablosu (B) arasın- daki bağlantıları yaptıktan sonra, her iki kabloyu ve ünite bağlantı kablosunu kablo kelepçeleriyle sabitlediğinizden emin olun. Servis paneli Terminal bloğu ÜNİTESİ Güç kaynağı için terminal bloğu Güç kaynağı için terminal bloğu İç/dış ünite bağlantı kablosu

• Kabloyu ve teli terminal bloğuna sa- bitlerken, her vidayı ilgili terminaline bağladığınızdan emin olun.

• Topraklama kablosunu diğerlerinden biraz daha uzun tutun. (35 mm’den fazla)

• İleride yapılacak bakım işleri için bağ- lantı kablolarını uzun tutun. Kurşun kablo ÜNİTESİ

3. DİŞ AÇMA İŞİ VE BORU BAĞLAMA

3-1. R32 SOĞUTUCU MADDE KULLANAN CİHAZLAR İÇİN ÖNLEMLER

• Geçmeli bölümlere uygulanacak soğutma yağı olarak ester yağı, eter yağı veya alkil benzen yağı (az miktarda) kullanın.

• Soğutucu madde borularını birleştirirken bakır ve bakır alaşım dikişsiz borular için C1220 bakır fosfor kullanın. Aşağıdaki tabloda belirtilen kalınlıklardaki soğutucu madde borularını kullanın. Boruların içinin temiz olduğundan ve sülfürik bileşikler, oksidanlar, kalıntılar veya toz benzeri kirletici maddeler içer- mediğinden emin olun. Boruları lehimlerken her zaman oksitlenmeyen lehim uygulayın, aksi takdirde kompresör hasar görür. UYARI: Klimanın montajını yaparken, yerini değiştirirken veya bakımını yaparken soğutucu hatlarını doldurmak için yalnızca belirtilen soğutucu maddeyi (R32) kullanın. Bu soğutucuyu diğer soğutucularla karıştırmayın ve hatlarda hava kalmamasını sağlayın. Havanın soğutucuyla karışması, soğutucu hattında anormal yüksek basıncın oluşmasına neden olabilir ve bu da patlamaya veya diğer tehlikelerin ortaya çıkmasına neden olabilir. Sistem için belirtilenden farklı bir soğutucunun kullanılması mekanik arızaya, sistemin bozulmasına veya ünitenin arızalanmasına neden olabilir. Bu durum, en kötü ihtimalde ürün güvenliğinin sağlanması açısından bir engel ortaya çıkarabilir. Boru boyutu (mm) ø6,35 ø9,52 ø12,7 ø15,88 ø19,05 ø22,2 ø25,4 ø28,58 Kalınlık (mm) 0,8 0,8 0,8 1,0 1,0 1,0 1,0 1,0

• Yukarıda belirtilenden daha ince borular kullanmayın.

• Çap 19,05 mm ya da daha büyükse 1/2 H ya da H borular kullanın.

• Alev alma olasılığını önlemek için uygun havalandırmanın sağlandığından emin olun. Ayrıca, civarda tehlikeli veya alevlenebilir nesnelerin bulunmadığın- dan emin olarak yangına karşı önlem alın. VG79A989H01_tr.indd 6 2018/09/27 17:35:48loading-circle-1loading-circle-1Tu-9 4-4. DIŞ ÜNİTE ÇALIŞMA GÜRÜLTÜSÜNÜN AZALTILMASI Çalışma gürültüsünü azaltınHEAT (ISITMA)COOL (SOĞUTMA)/DRY (KURUTMA)
• Fonksiyonun açıklaması: Bu fonksiyonla, çalışma modu SOĞUTMA/KURUTMA veya ISITMA moduna kilitlendiğinde, klima yalnızca bu modda çalışır.

• Bu fonksiyonun etkinleştirilmesi ayarların değiştirilmesini gerektirir. Lütfen bu fonksiyonu müşterinize açıklayın ve kullanmak isteyip istemediklerini sorun. [Çalışma modunun kilitlenmesi]

1) Ayarlamayı yapmadan önce klimanın ana gücünü kestiğinizden emin olun.

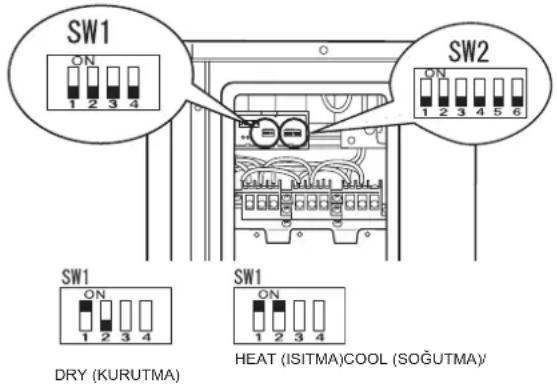

2) Bu fonksiyonu devreye sokmak için dış ekran paneli üzerindeki SW1’in “1”

Anahtarını ON (Açık) konuma getirin.

Çalışma modunu COOL/DRY moduna getirmek için dış ekran paneli üzerin- deki SW1’in “2” anahtarını OFF (Kapalı) konumuna getirin. Çalışma modunu ISITMA modu olarak ayarlamak için aynı anahtarı ON (Açık) konumuna getirin.

4) Klimanın ana gücünü açın.

• Fonksiyonun açıklaması: Bu fonksiyonla, örneğin SOĞUTMA modunda geceleyin çalışma yükünün azaltılmasıyla dış ünitenin çalışma sesi düşürülür. Ancak, bu fonksiyonun et- kinleştirilmesiyle soğutma ve ısıtma kapasitesinin düşeceğini lütfen unutmayın.

• Bu fonksiyonun etkinleştirilmesi ayarların değiştirilmesini gerektirir. Lütfen bu fonksiyonu müşterinize açıklayın ve kullanmak isteyip istemediklerini sorun. 4-3. KLİMANIN ÇALIŞMA MODUNUN KİLİTLENMESİ (COOL, DRY, HEAT (SOĞUTMA, KURUTMA, ISITMA)) [Çalışma gürültüsünün azaltılmas]

1) Ayarlamayı yapmadan önce klimanın ana gücünü kestiğinizden emin olun.

2) Bu fonksiyonu devreye sokmak için dış ekran paneli üzerindeki SW1’in “3”

Anahtarını ON (Açık) konuma getirin.

3) Klimanın ana gücünü açın.

• İç ünite test çalıştırma işlemi bağımsız olarak gerçekleştirilmelidir. İç ünite ile birlikte gelen kurulum kılavuzuna bakın ve tüm ünitelerin uygun şekilde ça- lıştığından emin olun.

• Test çalıştırma işlemi tüm ünitelerde aynı anda gerçekleştirilirse, soğutucu borularında ve/veya iç/dış ünite bağlantı kablolarında yapılmış olabilecek muh- temel hatalı bağlantılar tespit edilemez. Bu yüzden test işlemini teker teker gerçekleştirdiğinizden emin olun. Aşağıdaki işlemleri yaptığınızdan emin olun.

• Üniteye elektrik geliyor.

• Kesme vanaları açık. Yeniden çalışmayı önleyici mekanizma üzerine: Kompresör bir kez durduğu zaman yeniden çalışmayı önleyici araç, klimayı korumak üzere kompresörün 3 dakika içinde çalışmasını engeller.

4-6. KULLANICIYA AÇIKLAMA

• ÇALIŞTIRMA TALİMATLARInı kullanarak, kullanıcıya klimayı nasıl kullanacağını açıklayın (kumanda nasıl kullanılır, hava ltreleri nasıl çıkarılır, kuman- da, kumanda tutucudan nasıl çıkarılır veya kumanda tutucuya nasıl konur, nasıl temizlenir, çalıştırma önlemler, vb.).

• Kullanıcıya ÇALIŞTIRMA TALİMATLARINI dikkatlice okumasını önerin.

Klimayı başka bir yere taşırken ya da atarken, atmosfere soğutucu gazı salınmasını engellemek için gazı aşağıdaki prosedürü izleyerek boşaltın.

1) Sigortayı kapatın.

2) Manifold vanasını dış ünite gaz borusu kısmının bağlı olduğu kesme vanası servis deliğine bağlayın.

3) Dış ünitenin sıvı borusu kısmındaki kesme vanasını tamamen kapatın.

5) Tüm kapalı mekan birimlerinde acil SOĞUTMA işlemini başlatın.

arası) arasında bir değer gösterdiğinde dış ünitenin gaz borusu kısmındaki kesme vanasını tamamen kapatın ve işlemi durdurun. (İşlemi durdurma yöntemi hakkında bilgi için kapalı mekan montaj kılavuzuna bakın.)

• Eğer klima sistemine çok fazla soğutucu gaz konmuşsa, basınç 0,05 MPa [Ölçüm] (yaklaşık 0,5 kgf/cm

) seviyesine düşmeyebilir veya yüksek basınçlı soğutucu gazı devresindeki basınç artışı nedeniyle koruma fonksiyonu devreye girebilir. Bunun olması durumunda, bir soğutucu gazı temizleme aracı kullanarak sistemdeki tüm gazı toplayın ve sistemi iç ve dış birimler yerleştirildikten sonra doğru miktarda gaz ile yeniden doldurun.

7) Sigortayı kapatın. Manometreyi ve soğutucu gazı akışkan borusunu çıkarın.

Soğutucu gazını dışarı pompalarken, gaz borularının bağlantısını kesmeden önce kompresörü durdu- run. Hava vb. maddelerin içine girmesi durumunda kompresör patlayabilir ve yaralanmalara yol açabilir. UYARI VG79A989H01_tr.indd 9 2018/09/27 17:35:48Tu-10 İthalatcı Firma: Merkez Ofis (Head Office) Mitsubishi Electric Turkey Elektrik Ürünleri A.Ş. Şerifali Mah. Kale Sok. No:41 34775 Ümraniye/ İstanbul / Türkiye Tel: + 90 216 969 25 00 Faks: + 90 216 661 44 47 klima@tr.mee.com URL: http://klima.mitsubishielectric.com.tr

• Şirketimizdeki geliştirme faaliyetlerinden dolayı ürün özelliklerinin, haber verilmeksizin değiştirilme hakkı tarafımızda saklıdır.

• Anma değerleri için TS EN 14511 / TS EN 14825 deki iklim şartları ile tarif edilen koşullar esas alınmıştır.

• İç ve dış ortam sıcaklıklarının standartlarda esas alınan değerlerin dışına çıkması durumunda klimanızın ısıtma ve soğutma kapasitelerinin etkilenmesi doğaldır.

• Ürünün üzerinde bulunan işaretlemelerde veya ürünle birlikte verilen diğer basılı dokümanlarda beyan edilen değerler, ilgili standartlara göre laboratuvar ortamında elde edilen değerlerdir. Bu değerler, ürünün kullanım ve ortam şartlarına göre değişebilir.

• Satın almış olduğunuz ürünün kullanım ömrü 10 yıldır. Bu, ürünün fonksiyonunu yerine getirebilmesi için gerekli yedek parça bulundurma süresidir. Ürünün montajı için Mitsubishi Electric Turkey Elektrik Ürünleri A.Ş. yetkili servisine / bayisine başvurunuz. Servis İstasyonları ve Yedek Parça Temini : Cihazınızın bakım, onarım ve yedek parça ihtiyaçları için klimanızı satın aldığınız yetkili satıcıya başvurunuz. Yetkili Servislerimizin listesine URL: http://klima.mitsubishielectric.com.tr adresinden veya 444 7 500 numaralı telefondan ulaşabilirsiniz. Ünitenin ihtiyaç duyacağı bakım ve onarım parçaları 10 yıl boyunca üretilecektir. AEEE Yönetmeliğine Uygundur. Bu uyarının içeriği sadece Türkiye'de geçerlidir. VG79A989H01_tr.indd 10 2018/09/27 17:35:48Bg-1
