KULLANIM KILAVUZU MSZ-DW25VF MITSUBISHI

- Bu kılavuzda yalnızca dış ünitenin kurulumu açıklanmaktadır. İç ünite kurulum işlemini yaparken iç ünite kurulum kılavuzuna bakın.

TRKılavuzları indirmek için yukarıdaki web sitesine gidin, model adını ve ardından dili seçin.

Tesis Etme İşlemi İçin Gerekli Aletler

Yıldız tornavida	4 mm altı köşeli anahtar
Seviye	R32, R410A için geçmeli alet
Ölçek	R32, R410A için manometre manifoldu
Biçak ya da makas	R32, R410A için vakum pompası
Tork anahtarı	R32, R410A için doldurma hortumu
Anahtar (ya da somun anahtarı)	Raybalı boru kesici

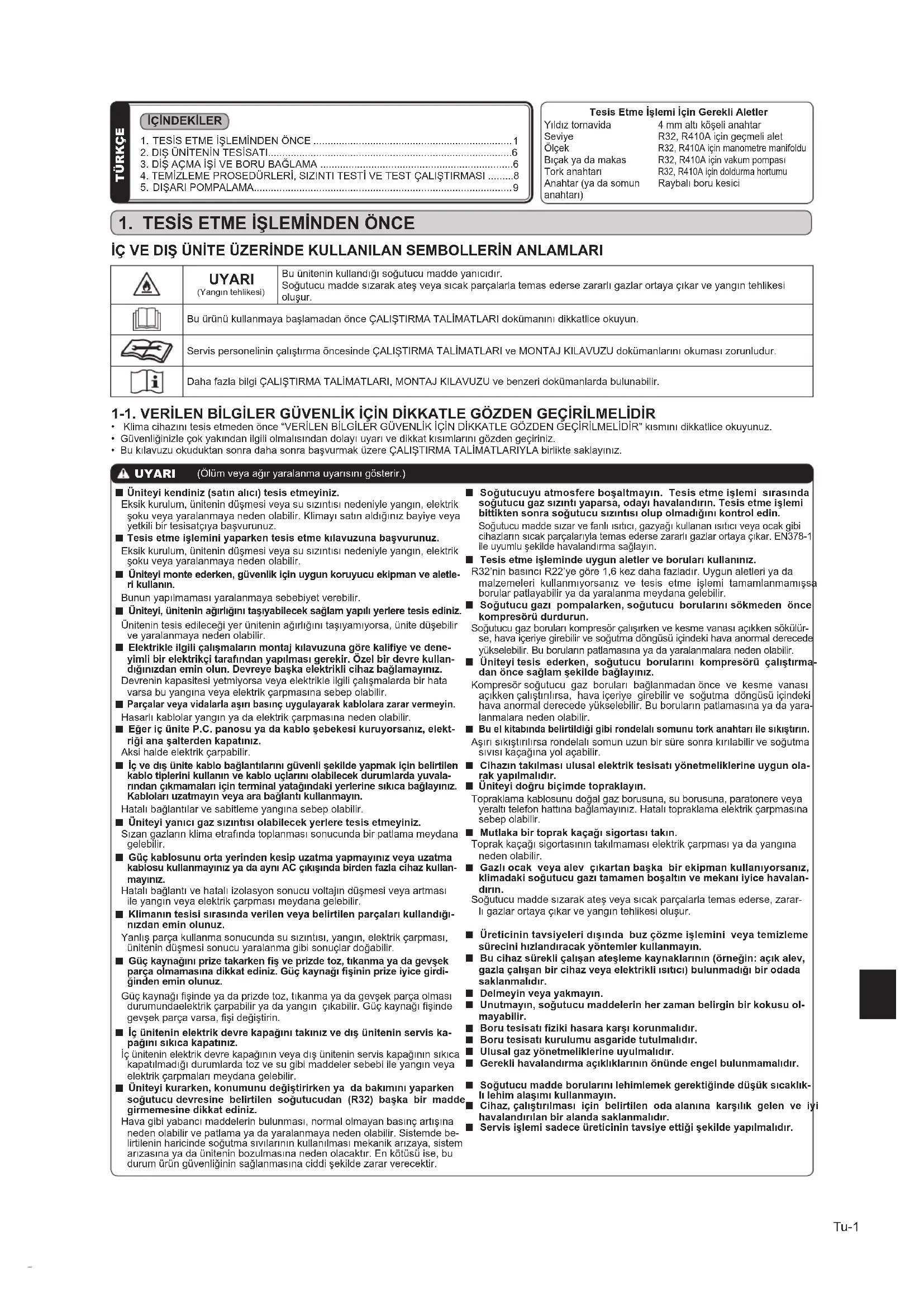

1. TESİS ETME İŞLEMİNDEN ÖNCE

İÇ VE DIŞ ÜNİTE ÜZERİNDE KULLANILAN SEMBOLLERİN ANLAMLARI

	UYARI(Yangın tehlikesi)	Bu ünitenin kullandığı soğutucu madde yanıcıdır.Soğutucu madde sizarak ateş veya sıcak parçalarla temas ederse zararlı gazlar ortaya çıkar ve yangın tehlikesi oluşur.
	Bu ürünü kullanmaya başlamadan önce ÇALIŞTIRMA TALİMATLARI dokümanını dikkatlice okuyun.
	Servis personelinin çalıştırma öncesinde ÇALIŞTIRMA TALİMATLARI ve MONTAJ KILAVUZU dokümanlarını okuması zorunludur.
	Daha fazla bilgi ÇALIŞTIRMA TALİMATLARI, MONTAJ KILAVUZU ve benzeri dokümanlarda bulunabilir.

1-1. VERİLEN BİLGİLER GÜVENLİK İÇİN DİKKATLE GÖZDEN GEÇİRİLMELİDIR

• Klima cihazını tesis etmeden önce "VERİLEN BİLGİLER GÜVENLİK İÇİN DİKKATLE GÖZDEN GEÇİRİLMELİDİR" kısmını dikkatlice okuyunuz.
• Güvenliğinizle çok yakından ilgili olmalısından dolayı uyarı ve dikkat kısımlarını gözden geçiriniz
• Bu kılavuzu okuduktan sonra daha sonra başvurmak üzere ÇALIŞTIRMA TALİMATLARIYLA birlikte saklayınız.

⚠ UYARI (Ölüm veya ağır yaralanma uyarısını gösterir.)

■ Üniteyi kendiniz (satın alici) tesis etmeyiniz.

Eksik kurulum, ünitenin düşmesi veya su sızıntısı nedeniyle yangın, elektrik şoku veya yaralanmaya neden olabilir. Klimayı satın aldığınız bayiye veya yetkili bir tesisatçıya başvurunuz.
■ Tesis etme işlemini yaparken tesis etme kılavuzuna başvurunuz.

Eksik kurulum, ünitenin düşmesi veya su sızıntısı nedeniyle yangın, elektrik şoku veya yaralanmaya neden olabilir.

■ Uniteyi monte ederken, güvenlik için uygun koruyucu ekipman ve aletleri kullanın.

Bunun yapılmaması yaralanmaya sebebiyet verebilir.

■ Üniteyi, ünitenin ağırlığını taşıyabilecek sağlam yapılı yerlere tesis ediniz.
Ünitenin tesis edileceği yer ünitenin ağırlığını taşıyamıyorsa, ünite düşebilir ve yaralanmaya neden olabilir.
■ Elektrikle ilgili çalışmaların montaj kılavuzuna göre kalifiye ve dene- yılmli bir elektrikçi tarafından yapılması gerekir. Özel bir devre kullan- diğerınızdan emin olun. Devreye başka elektrikli cihaz bağlamayınız. Devrenin kapasitesi yetmiyorsa veya elektrikle ilgili çalışmalarda bir hata varsa bu yangına veya elektrik çarpmasına sebep olabilir.
■ Parçalar veya vidalarla aşırı basınç uygulayarak kabloları zarar vermeyin. Hasarlı kablolar yangın ya da elektrik çarpmasına neden olabilir.
■ Eğer iç ünite P.C. panosu ya da kablo şebekesi kuruyorsanız, elektriği ana şalterden kapatınız.

Aksi halde elektrik çarpabilir.

İç ve dış ünite kablo bağlantılarını güvenli şekilde yapmak için belirtilen kablo tiplerini kullanın ve kablo uçlarını olabilecek durumlarda yuvala- rından çıkmamaları için terminal yata NDPaki yerlerine sıkica bağlayınız. Kabloları uzatmayın veya ara bağlantı kullanmayın.

Hatalı bağlantılar ve sabitleme yangına sebep olabilir.

■ Uniteyi yanıcı gaz sızıntısı olabilecek yerlere tesis etmeyiniz.

Sızan gazların klima etrafında toplanması sonucunda bir patlama meydana gelebilir.

Güç kablosunu orta yerinden kesip uzatma yapmayınız veya uzatma kablosu kullanmayınız ya da aynı AC çıkışında birden fazla cihaz kullanmayınız.

Hatalı bağlantı ve hatalı izolasyon sonucu voltajın düşmesi veya artması ile yangın veya elektrik çarpması meydana gelebilir.

Klimanın tesisi sırasında verilen veya belirtilen parçaları kullandığınızdan emin olunuz.

Yanlış parça kullanma sonucunda su sızıntısı, yangın, elektrik çarpması, ünitenin düşmesi sonucu yaralanma gibi sonuçlar doğabilir.

Güç kaynağınlı prize takarken fiş ve prizde toz, tıkanma ya da gevşek parça olmamasına dikkat ediniz. Güç kaynağıi fişinin prize iyice girdiğinden emin olunuz.

Güç kaynağı fişinde ya da prizde toz, tıkanma ya da gevşek parça olması durumundaelektrik çarpabilir ya da yangın çıkabilir. Güç kaynağı fişinde gevşek parça varsa, fisi değiştirin.

■ İç ünitenin elektrik devre kapağını takınız ve dış ünitenin servis ka- pagını sıkıca kapatınız.

İç ünitenin elektrik devre kapağının veya dış ünitenin servis kapağının sıkıca kapatılmadığı durumlarda toz ve su gibi maddeler sebebi ile yangın veya elektrik çarpmaları meydana gelebilir.

■ Uniteyi kurarken, konumunu değiştirirken ya da bakımını yaparken soğutucu devresine belirtilen soğutucudan (R32) başka bir madde girmemesine dikkat ediniz.

Hava gibi yabancı maddelerin bulunması, normal olmayan basınç artışına neden olabilir ve patlama ya da yaralanmaya neden olabilir. Sistemde belirtilenin haricinde soğutma sıvılarının kullanılması mekanik arizaya, sistem arizasına ya da ünitenin bozulmasına neden olacaktır. En kötüsü ise, bu durum ürün güvenliğinin sağlanması ciddi şekilde zarar verecektir.

Soğutucuyu atmosfere boşaltmayın. Tesis etme işlemi sırasında soğutucu gaz sızıntı yaparsa, odayı havalandırın. Tesis etme işlemi bittikten sonra soğutucu sızıntısı olup olmadığını kontrol edin. Soğutucu madde sizar ve fanlı ısıtici, gazyağı kullanan ısıtici veya ocak gibi cihazların sıcak parçalarıyla temas ederse zararlı gazlar ortaya çıkar. EN378-1 ile uyumlu şekilde havalandırma sağlayın.
■ Tesis etme İşlemlinde uygun aletler ve boruları kullanınız. R32'nin basıncı R22'ye göre 1,6 kez daha fazladır. Uygun aletleri ya da malzemeleri kullanmışorsanız ve tesis etme işlemi tamamlanmamışsa borular patlayabilir ya da yaralanma meydana gelebilir.
■ Soğutucu gazı pompalarken, soğutucu borularını sökmeden önce kompresörü durdurun.

Soğutucu gaz boruları kompresör çalışırken ve kesme vanası açıkken sökülürse, hava içeriye girebilir ve soğutma döngüsü içindeki hava anormal derecede yükselebilir. Bu boruların patlamasına ya da yaralanmalara neden olabilir.

■ Uniteyi tesis ederken, soğutucu borularını kompresörü çalıştırmadan önce sağlam şekilde bağlayınız.

Kompresör soğutucu gaz boruları bağlanmadan önce ve kesme vanası açıkken çalıştırılırsa, hava içeriye girebilir ve soğutma döngüsü içindeki hava anormal derecede yükselebilir. Bu boruların patlamasına ya da yara-lanmalara neden olabilir.

■ Bu el kitabında belirtildiği gibi rondelalı somunu tork anahtarı ile sıkıştırın.
Aşırı sıkıştırılırsa rondelalı somun uzun bir süre sonra kırılabilir ve soğutma sivısı kaçağına yol açabilir.
Cihazın takılması ulusal elektrik tesisatı yönetmeliklerine uygun olarak yapılmalıdır.
■ Uniteyi doğru biçimde topraklayın. Topraklama kablosunu doğal gaz borusuna, su borusuna, paratonere veya yeraltı telefon hattına bağlamayınız. Hatalı topraklama elektrik çarpmasına sebep olabilir.
■ Mutlaka bir toprak kaçağı sigortası takın. Toprak kaçağı sigortasının takılmaması elektrik çarpması ya da yangına neden olabilir.
Gazlı ocak veya alev çıkartan başka bir ekipman kullanıyorsanız, klimadaki soğutucu gazı tamamen boşaltın ve mekanı iyice havalandırın.

Soğutucu madde sızarak ateş veya sıcak parçalarla temas ederse, zararlı gazlar ortaya çıkar ve yangın tehlikesi oluşur.

• Üreticinin tavsiyeleri dışında buz çözme işlemini veya temizleme sürecini hızlandıracak yöntemler kullanmayın.
  ■ Bu cihaz sürekli çalışan ateşleme kaynaklarının (örneğin: açık alev, gazla çalışan bir cihaz veya elektrikli ısıtıcı) bulunmadığı bir odada saklanmalıdır.
  ■ Delmeyin veya yakmayın.
  ■ Unutmayın, soğutucu maddelerin her zaman belirgin bir kokusu olmayabilir.
  ■ Boru tesisatı fiziki hasara karşı korunmalıdır.
  ■ Boru tesisatı kurulumu asgaride tutulmalıdır.
  ■ Ulusal gaz yönetmeliklerine uyulmalıdır.
  ■ Gerekli havalandırma açıklıklarının önünde engel bulunmamalıdır.

Soğutucu madde borularını lehimlemek gerektiğinde düşük sıcaklık-lı lehim alaşımı kullanmayın.
Cihaz, çalıştırılması için belirtilen oda alanına karşılık gelen ve iyi havalandırılan bir alanda saklanmalıdır.
■ Servis işlemi sadece üreticinin tavsiye ettiği şekilde yapılmalıdır.

⚠ DİKKAT (Cihaz doğru çalıştırılmadığında ciddi yaralanmalara sebep olacak uyarları gösterir.)

■ Tesis edilen yere uygun bir topraklama devre kesicisi takınız.

Toprak kaçağına karşı devre kesici takılmaması halinde elektrik çarpması meydana gelebilir.

■ Pis su ve diğer boru tesisi işini kılavuza göre emniyetli bir şekilde yapınız.

Pis su ve diğer boru tesisi işlemlerinde bir hata yapılması üniteden s damlaması sonucu etrafta bulunan eşyaların zarar görmesine sebep olur.

■ Dış ünitenin hava girişine ya da alüminyum kanatçıklarına dokunmayınız.

Aksi halde yaralanabilirsiniz.

■ Dış üniteyi küçük hayvanların yaşadığı yerlere monte etmeyiniz.

Unitenin içindeki elektrikli parçalara küçük hayvanlar girerse ve dokunursa arıza oluşabilir, duman yayılabilir ya da yangın çıkabilir. Ayrıca, kullanıcıya ünitenin etrafını temiz tutmalarını belirtiniz.

Klimayı, iç mekanda yapılan inşaat veya boya işleri sırasında veya zemin cilalanırken çalıştırmayın.

Bu tip işlerden sonra klimayı çalıştırmadan önce odayı iyice havalandırın. Aksi takdirde, uçucu maddeler klimanın içine yapışabilir ve bu durum su sızıntısına veya çiyin yayılmasına neden olur.

1-2. SPESİFİKASYONLAR

Model	Güç kaynağı *1 Kablo spesif			kasyonları *2		Borunun uzunluk ve yükseklik farkı *3, *4, *5, *6, *7, *8			Dış Gürültü seviyesi
	Tahmini Voltaj	Frekans	Kesici kapa-sitesi	Güç kaynağı	İç ünite/dış ünite bağ-lantı kablosu	İç ünite başına maksimum boru uzunluğu / çoklu sistem için	Maks. yükseklik farkı *9	İç ünite başına maksimum dirsek sayısı / çoklu sistem için	Soğutma Is	tma
MXZ-2HA40VF	220-230-240 V 47 dB (A)	50 Hz 15 A		3-merkezli 2,0 mm^2	4-merkezli 1,0/1,5 mm^2	20 m / 30 m	15 m 20	30	44 dB (A)	50 dB (A)
MXZ-2HA50VF

Model	Maksimum soğutucu madde miktarı	Fabrikada doldurulan soğutucu madde miktarı
MXZ-2HA40VF	0,9 kg	0,9 kg
MXZ-2HA50VF

*1 Güç kaynağı fazını kesmek için açıldığında en az 3 mm aralığı olan bir elektrik şalterine bağlayın. (Elektrik şalteri kapatıldığı zaman tüm fazları kesmelidir.)
*2 60245 IEC 57 tasarımı ile uyumlu kablolar kullanın. İç mekan/dış mekan bağlantı kablosunu, iç mekan ünitesinin montaj kılavuzunda belirtilen kablo teknik özelliklerine uygun şekilde kullanın.
*3 Belirtilen değerden daha düşük kalınlıkta boru kullanmayınız. Basınç direnci yetersiz kalır.
*4 Bakır ya da bakır alaşımlı eksiz bir boru kullanınız.
*5 Boruları bükerken boruyu ezmemeye veya eğmemeye dikkat ediniz.
*6 Soğutma borusu eğilme yarıçapı 100 mm veya daha fazla olmalıdır.
*7 İzolasyon malzemesi: Isiya dayanıklı köpüklü plastik. 0,045 özgül ağırlık
*8 Izolasyonu belirtilen kalınlıkta yapmaya dikkat edin. Aşırı kalın izolasyon iç ünitenin yanlış montajına, kalınlığın az olması ise çiğlenmeye sebep olabilir.
*9 Dış mekan ünitesi iç mekan ünitesinden daha yükseğe monte edilirse, maksimum yükseklik farkı 10 m.'ye düşer.

1-3. İSTEĞE BAĞLI FARKLI ÇAPTAKİ EK PARÇALARIN SEÇİLMESİ

Bağlantı borusunun çapı dış ünite bağlantı deliğinin boyutuna uymuyorsa, aşağıdaki tabloya göre isteğe bağlı farklı çaptaki ek parçalar kullanın.

(Birim: mm (inç))

Dış ünitenin bağlantı deliği boyutu		İsteğe bağlı farklı çaptaki ek parçalar (dış ünitenin bağlantı deliği boyutu → bağlantı borusunun çapı)
MXZ-2HA Sıvı /	Gaz	9,52 (3/8) → 12,7 (1/2) : MAC-A454JP-Eİç ünite bağlantı borusunun çapı için iç ünite kurulum kılavuzuna bakın.
A, B ÜNİTESİ 6,35	(1/4) / 9,52 (3/8)

1-4. TESİS EDİLECEK BÖLGENİN SEÇİMİ

• Şiddetli rüzgarlara açık olmayan yerler.
• Tozdan arınmış temiz hava alan yerler.
• Yağmur gelebilecek veya doğrudan güneş ışığına bakan yerlerden mümkün olduğunca kaçınılmalıdır.
• Dış ünite çalışırken çıkacak olan ses ve ıslan çevrenin rahatsız olmayacağı yerler.
• Çalışma sesi ve titreşiminin artmasını engelleyecek güçlü duvar ve desteklerin mevcut bulunduğu yerler.
• Yanıcı gaz sızıntısı riski olmayan yerler.
• Uniteyi takarken ünitenin bacaklarını sabitlediğinizden emin olun.
• TV cihazı veya radyo anteninden en az 3 m uzaklıkta bulunacağı bir yer. Sinyal akış kalitesinin zayıf olduğu bölgelerde klimanın çalışması radyo veya TV'nin çalışmasını etkileyebilir. Etkilenen cihaza yükseltici takılması gerekebilir.
• Uniteyi yatay olarak monte edin.
• Lütfen kar yağışı ve kar fırtinasından etkilenmeyen bölgelere kurun. Yoğun kar yağışı olan yerlerde, lütfen tente, kaide ve/veya bazı kontrol kartları yerleştirin.

Not:

Aktarılan titreşimi azaltmak üzere dış mekan biriminin yanında borunun halka yapacak şekilde döşenmesi tavsiye edilir.

Not:

Dışarıda hava sıcaklığı düşükken klimayı çalıştırıyorsanız, aşağıda açıklanan talimatlara uyduğunuzdan emin olun.

• Dış üniteyi kesinlikle hava giriş/çıkış tarafından doğrudan rüzgar alabi-leceği bir yere kurmayın.
• Rüzgar almasını önlemek için dış üniteyi, hava giriş tarafı duvara gelecek şekilde kurun.
• Rüzgar almasını önlemek için dış ünitenin hava çıkış tarafına bir hava levhası takmanız önerilir.
  Klimayı, klimaya ilişkin arızaların ortaya çıkmasının olası olduğu aşağıdaki yerlere tesis etmekten kaçının:
• Yanıcı gaz sızıntısı olabilecek yerler.
• Makine yağlarının çok bulunduğu yerler.
• Yağın sıçradiğı veya alanın yağlı duman ile dolu olduğu yerler (pişirme alanları ve fabrikalar, plastiğin özelliklerinin değiştirilebileceği veya zarar görebileceği yerler).
• Deniz kıyısı gibi tuzlu yerler.
• Kaplıcalar gibi sülfit gazlarının yoğun olduğu yerler.
• Yüksek frekanslı veya telsiz cihazlarının bulunduğu yerler.
• Kimyasal çatlamaya neden olan ftalat bileşikleri, formaldehit, vs. dahil olmak üzere yüksek seviyelerde VOC emisyonu olan yerler.

• Cihaz mekanik hasar meydana gelmesini önleyecek şekilde saklanmalıdır.

• R32 havadan (ve de diğer soğutucu maddelerden) daha ağırdır, bu nedenle tabana çökme eğilimi gösterir (zemin bölgesinde). Eğer R32 tabanda birikirse, odanın küçük olması durumunda alev alabilecek konsantrasyona ulaşabilir. Alev almasını önlemek için, doğru havalandırma yaparak güvenli bir çalışma ortamı oluşturmak zorunludur. Yetersiz havalandırmanın olduğu bir odada veya alanda soğutucu madde süzıntısı olduğu doğrulanırsa, iş ortamı doğru şekilde havalandırılıp iyileştirilinceye kadar alev ile çalışmaktan kaçının.

• Soğutucu madde borularının bağlantıları bakım amacıyla erişilebilir olmalıdır.
• Dış üniteleri, dört yanından en az bir tanesi açık olan ve çukurlar olmayan yeterince geniş bir alana yerleştirin.

Uygun Uygun Uygun NG

1-4-1. Dış üniteler için minimum montaj alanı

Bir üniteyi dört tarafı kapalı olan veya çukurların bulunduğu bir alana monte etmek zaruriyse, şu koşullardan (A, B veya C) birinin karşılandığından emin olun.

Not: Bu önlemler güvenliğin sağlanması içindir, spesifikasyonunun garanti edilmesi için değildir.

A) Montaj alanının yeterli olmasını sağlayın (minimum montaj alanı Amin).

Ekipmanın montajını, soğutucu madde miktarı M'ye (fabrika dolumu soğutucu madde + yerel olarak eklenen soğutucu madde) karşılık gelecek şekilde Amin değerine eşit veya daha geniş bir alana yapın.

M [kg] Amin m^2
1,0 12
1,5 17
2,0 23
2,5 28
3,0 34
3,5 39
4,0 45
4,5 50
5,0 56
5,5 62
6,0 67
6,5 73
7,0 78
7,5 84

Amin

B) Çukur yüksekliğinin ≦ 0,125 [m] olduğu bir alana montaj yapın.

Tabandan yükseklik

0,125 [m] veya daha az

0,125 [m] veya daha az

Kükseklik ya daha az

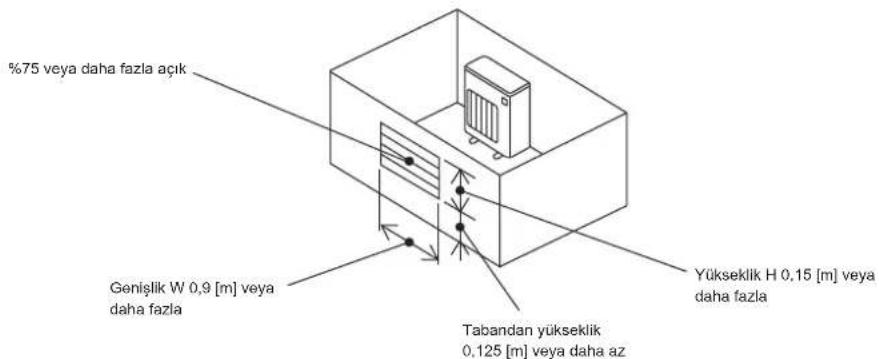

C) Havalandırma yapmak için uygun bir açık alan oluşturun.

Açık alanın genişliği 0,9 [m] veya daha fazla ve yüksekliği 0,15 [m] veya daha fazla olmalıdır.

Ancak, montaj alanının tabanından, açık alanın alt kenarına kadar olan yükseklik 0,125 [m] veya daha az olmalıdır.

Açık alanın %75'i veya daha fazlası açık olmalıdır.

%75 veya daha fazla açık Genişlik W 0,9 [m] veya daha fazla Tabandan yükseklik 0,125 [m] veya daha az Yükseklik H 0,15 [m] veya daha fazla

1-4-2. İç üniteler için minimum montaj alanı

Ekipmanın montajını, soğutucu madde miktarı M'ye (fabrika dolumu soğutucu madde + yerel olarak eklenen soğutucu madde) karşılık gelecek şekilde Amin değerine eşit veya daha geniş bir zemin alanına sahip bir odaya yapın.

İç ünite montajı yapılırken tabandan iç ünitenin altına kadar olan yükseklik h0;

duvara montaj için: 1,8 m veya daha fazla;

tavandan asma, tavana gömme ve tavanda gizli için: 2,2 m veya daha fazla.

Her modelin kendine ait montaj yüksekliği kısıtlamaları vardır, bu nedenle her ünitenin montaj kılavuzunu okuyun.

Aynı şekilde açın On ve yan kısımlar açıksa 500 mm'den fazla 100 mm'den fazla Aynı şekilde açın Yan kısımlar ve üst kısım açıksa 500 mm'den fazla 350 mm'den fazla Sizinti testinden sonra, yalıtım malzemesini hiç boşluk olmayacak şekilde sıkıca uygulayın. Boru tesisatı, metal (sac levhalar) metal ağlar içeren duvarlara yapılırken boru ile duvar arasına 20 mm ya da daha kalın kimyasal olarak arinmış ağır parçalardan bir hat yapılmalı veya boru vinil yalıtım bandı ile 7 ila 8 kez sarılmalıdır. Mevcut boruyu kullanmak için, 30 dakıka süreyle SO- GUTMA fonksiyonunu çalıştırın ve eski klimayı çıkarma- dan önce havasını boşaltın. Yeni soğutucunun boyutuna göre işlemi yeniden yapın. 100 mm'den fazla Her iki tarafta da engel yoksa 200 mm'den fazla ⚠ UYARI Yangın tehlikesinden sakınmak için soğutucu madde borularını korumalı veya gömülü hale getirin. Soğutucu madde borularında harici hasar meydana gelmesi yangına neden olabilir.

*1 Üretim yılı ve ayı Spesifikasyon ad plakasında belirtilir.

AKSESUARLAR

Montaj işleminden önce şu parçaların olup olmadığını gözden geçiriniz.

(1)

Pis su manşonu 1

BULUNMASI GEREKEN PARÇALAR

(A)	Besleme kablosu*2	1
(B)	İç/dış ünite bağlantı kablosu*2	1
(C)	Bağlantı borusu	1
(D)	Duvar deliği kapağı	1
(E)	Boru bandı	1
(F)	Boşaltma hortumu uzatması(veya yumuşak PVC hortum, 15 mm iç çap veya sert PVC boru VP16)	1
(G)	Soğutucu yağı	Azmiktarda
(H)	Macun	1
(I)	Boru bağlantı bandı	2 ila 7
(J)	(I) bağlama vidası	2 ila 7
(K)	Duvar deliği manşonu	1
(L)	Yumuşak PVC hortum, 15 mm iç çap ya da pis su manşonu için sert PVC boru VP16 (1)	1

Not:

*2 İç/dış ünite bağlantı kablosu (B) ve güç kaynağı kablosu (A), TV anten kablosundan en az 1 m uzakta olmalıdır.

Üstteki tabloda (B) ile (K) için belirtilen "Miktar" iç ünite başına kullanılacak miktardır.

1-6. DIŞ ÜNİTE İÇİN DRENAJ BORUSU

Lütfen drenaj borusu montajını ancak tek yerden drenaj yapılacağı zaman yapın.

1) Pis su borusunu iç ve dış boru bağlantılarından önce takı

2) Yumuşak PVC hortumu (L) I.D.15 mm, resimde gösterildiği gibi bağlayın.

3) Pis suyun kolay akması için, pis su borusunu aşağı yönde eğim vererek taktığı- nızdan emin olun.

Not:

Uniteyi yatay olarak monte edin.

Soğuk bölgelerde pis su yuvası (1) kullanmayın. Pis su donabilir ve fanın durmasına neden olur.

Dış mekan ünitesi ısıtma işlemi sırasında kondansat üretir. Kurulum yerini seçerken, dış mekan ünitesinin ve yerlerin pis suyla ıslanmasını veya donmuş pis suyla hasar görmesini önlediğinizden emin olun.

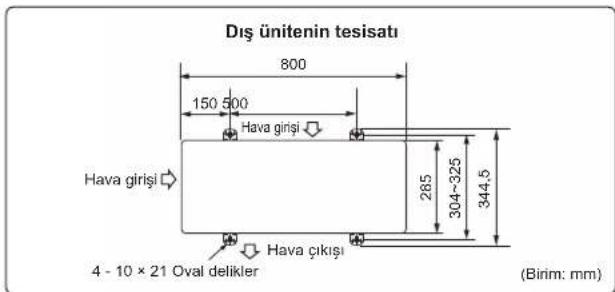

Diş ünitenin tesisatı 800 150 500 Hava girişi 285 304~325 344,5 Hava girişi Hava çıkışı 4 - 10 × 21 Oval delikler (Birim: mm)

Üniteler yerel yönetmeliklere göre lisanslı yükleniciler tarafından monte edilmelidir.

(1) Pis su manşonu (L) Yumuşak PVC hortum

2. DIŞ ÜNİTENİN TESİSATI

2-1. KABLOLARI DIŞ ÜNİTEYE BAĞLAMA

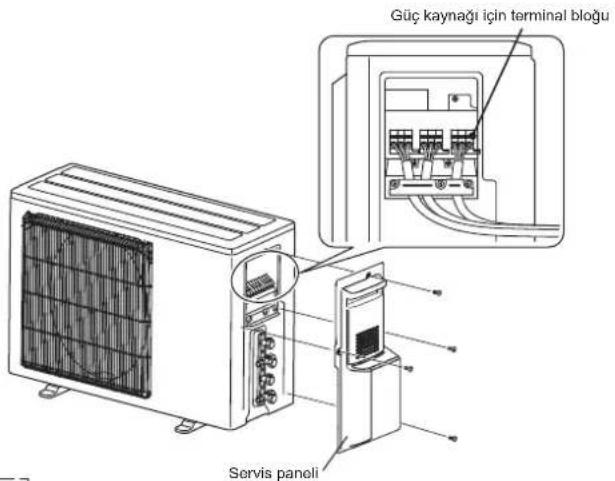

1) Servis panelini çıkarın.
2) Terminal vidasını gevşetin ve iç üniteden gelen iç/dış ünite bağlantı kablosunu (B) terminal bloğuna doğru biçimde bağlayın. Yanlış bağlantı yapmamaya dikkat edin. Kabloyu iç kısmı hiç görünmeyecek ve terminal bloğunun bağlanma kesitine hiçbir dış kuvvet aktarılmayacak şekilde terminal bloğuna sabitleyin.
3) Terminal vidalarını gevşemeyecek şekilde iyice sıkıştırın. Sıkıştırdıktan sonra son bir kez kabloları hafifçe çekip hareket etmediklerinden emin olun.
4) 2) ve 3) no'lu adımları her iç ünite için uygulayın.
5) Güç kaynağı kablosunu (A) bağlayın.
6) İç/dış ünite bağlantı kablosunu (B) ve güç kaynağı kablosunu (A) kablo kelepçeleriyle sabitleyin.
7) Servis panelini sıkıca kapatın. 3-3.'te belirtilen işlemleri yapın. BORU BAĞLAMA tamamlanmıştır.
- Güç kaynağı kablosu (A) ve iç/dış ünite bağlantı kablosu (B) arasındaki bağlantıları yaptıktan sonra, her iki kabloyu ve ünite bağlantı kablosunu kablo kelepçeleriyle sabitleldiğinizden emin olun.

İç/dış ünite bağlantı kablosu

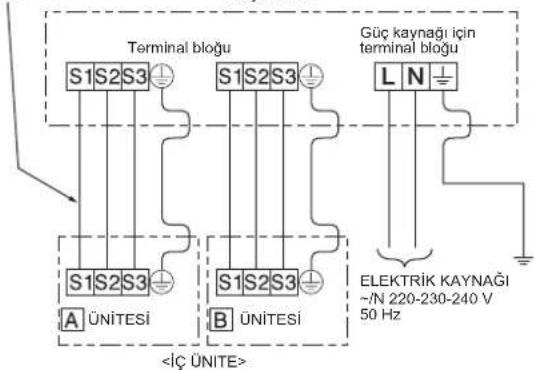

Terminal bloğu S1 S2 S3 S1 S2 S3 S1 S2 S3 S1 S2 S3 S1 S2 S3 Güç kaynağı için terminal bloğu L N ELEKTRİK KAYNAĞI ~/N 220-230-240 V 50 Hz A ÜNİTESİ B ÜNİTESİ <İÇ ÜNİTE>

Güç kaynağı için terminal bloğu Servis paneli

• Kabloyu ve teli terminal bloğuna sabitlerken, her vidayı ilgili terminaline bağladığınızdan emin olun.
• Topraklama kablosunu diğerlerinden biraz daha uzun tutun. (35 mm'den fazla)
• İleride yapılacak bakım işleri için bağlantı kablolarını uzun tutun.

3. DIŞ AÇMA İŞİ VE BORU BAĞLAMA

3-1. R32 SOĞUTUCU MADDE KULLANAN CİHAZLAR İÇİN ÖNLEMLER

• Geçmeli bölümlere uygulanacak soğutma yağı olarak ester yağı, eter yağı veya alkil benzen yağı (az miktarda) kullanın.
• Soğulucu madde borularını birleştirirken bakır ve bakır alaşım dikişsiz borular için C1220 bakır fosfor kullanın. Aşağıdaki tabloda belirilen kalınlıklardaki soğutucu madde borularını kullanın. Boruların için temiz olduğundan ve sülfürik bileşikler, oksidanlar, kalıntılar veya toz benzeri kirletici maddeler içermediğinden emin olun.

Boruları lehimlerken her zaman oksitlenmeyen lehim uygulayın, aksi takdirde kompresör hasar görür.

UYARI:

Klimanın montajını yaparken, yerini değiştirirken veya bakımını yaparken soğutucu hatlarını doldurmak için yalnızca belirtilen soğutucu maddeyi (R32) kullanın. Bu soğutucuyu diğer soğutucularla karıştırmayın ve hatlarda hava kalmamasını sağlayın.

Havanın soğutucuyla karışması, soğutucu hattında anormal yüksek basıncın oluşmasına neden olabilir ve bu da patlamaya veya diğer tehlikelerin ortaya çıkmasına neden olabilir.

Sistem için belirtilenden farklı bir soğutucunun kullanılması mekanik arızaya, sistemin bozulmasına veya ünitenin arızalanmasına neden olabilir. Bu durum, en kötü ihtimalde ürün güvenliğinin sağlanması açısından bir engel ortaya çıkarabilir.

Boru boyutu (mm)	ø6,35	ø9,52ø	12,7ø1	5,88ø19	,05ø22	2ø25,4	ø28,58
Kalınlık (mm)	0,8	0,80,8	1,01,0	1,01,0	1,0

• Yukarıda belirtilenden daha ince borular kullanmayın.
• Çap 19,05 mm ya da daha büyükse 1/2 H ya da H borular kullanın.
• Alev alma olasılığını önlemek için uygun havalandırmanın sağlandığından emin olun. Ayrıca, civarda tehlikeli veya alevlenebilir nesnelerin bulunmadığından emin olarak yangına karşı önlem alın.

3-2. DIŞ AÇMA İSİ

1) Bakır boruyu boru keskisiyle doğru şekilde kesin. (Fig. 1, 2)
2) Boru kesitindeki pürüzleri tamamen giderin. (Fig. 3)
- Çapakları temizlerken, temizlenen çapakların borunun içine girmesini engellemek için bakır boruyu aşağı doğru tutun.
3) İç ve dış ünitede takılı olan somunları sökün ve daha sonra bu somunları pü- rüzlerden tamamen arınmış boruya takın. (Diş açtıktan sonra takmak mümkün değildir)
4) Diş açma işi (Fig. 4, 5). Tabloda gösterilen boyuttaki boruyu sıkıca tutun. Seçtiğiniz alete göre tablodan A mm seçin.
5) Kontrol
- Diş açma işini Fig. 6 ile karşılaştırın.
- Eğer hata yaptıysanız hatalı kısmı keserek işlemi yeniden yapın.

Boru çapı (mm)	Somun (mm)	A (mm) Sıkma torku
		R32, R410A için kavrama tipi alet	R22 için kavrama tipi alet	R22 için kelebek somun tipi alet	N·m kgf	cm
ø6,35 (1/4")	17	-41,2 350 -0 -0,5 1,0 -1,5	-800	1,5 - 2,0	13,7 - 17,7	140 - 180
ø9,52 (3/8")	22 34,3
ø12,7 (1/2")	26			2,0 - 2,5	49,0 - 56,4	500 - 575
ø15,88 (5/8")	29 73,5

Fig. 1 Fig. 2

Fig. 3 Fig. 4

Kavramall tip Kavramall tip

Fig. 5 Fig. 6

3-3. BORU BAĞLAMA

- Bağlantı boru boyutu iç ünitelerin tipine ve kapasitelerine bağlı olarak değişiklik gösterir.

İç ünite kapasitesi 25 ~ 50
Sıvı borusu boyutu ø6,35
Gaz borusu boyutu ø9,52

• İç ünite kısmındaki bağlantı geçişlerinde kılavuz olarak yukarıdaki tablo-yu kullanın ve sıkıştırma işlemini iki somun anahtarını kullanarak gerçekleştirin. Fazla sıkıştırma ile boru bölümüne zarar verebilirsiniz.
  1) Boruların genişletilmiş uçlarına ve açık hava ünitesinin boru bağlantılarına ince bir tabaka soğutucu yağ (G) sürün.
  2) Borunun ortasını açık hava ünitesinin boru bağlantılarının ortasıyla hizalayın; ardından rondelalı somunu elinizle 3-4 tur sıkın.
  3) Tabloda belirtildiği gibi rondelalı somunu tork anahtarı ile sıkın.

- Rondelalı somun aşırı sıkılırsa zarar görebilir ve bunun sonucunda soğutma sıvısı kaçağı meydana gelebilir.

- Boru tesisatının çevresini izolasyon malzemesiyle sardığınızdan emin olun. Çıplak boru tesisatına doğrudan temas etmek yanıklara veya soğuk ısırmasına neden olabilir.

3-4. ISI YALITIMI VE SARGILAMA

1) Boru bağlantılarını boru kaplayıcısı ile kaplayın.
2) Vanalar da dahil olmak üzere dış sistemdeki boruları izole edin.
3) Boru bandı (E) kullanarak, dış ünitenin girişinden başlayarak bandı sarın.

- Boru bandının (E) uç kısmını bant kullanarak (yapışkanlı madde ile birlikte) yapıştırın.

- Boru tesisatını ısı ve nemlilik oranının yüksek olduğu tavan, tuvalet vb. gibi yerlerden geçirirken yoğunlaşmayı önlemek için piyasadan sağlayabileceğik ek izole maddeleri kullanın.

⚠️ UYARI

Üniteyi tesis ederken, soğutucu borularını kompresörü çalış- tirmadan önce sağlam şekilde bağlayınız.

DIKKAT

Kullanılmayan bağlantı delikleri varsa, bunlara ait somunların sağlam şekilde sıkıştırıldığından emin olun.

4. TEMİZLEME PROSEDÜRLERİ, SIZINTI TESTİ VE TEST ÇALIŞTIRMASI

4-1. TEMİZLEME PROSEDÜRLERİ VE SIZINTI TESTİ

1) Dış ünite gaz borusu üzerinde bulunan kesme vanasının kapağını çi- kartın. (Kesme vanaları ilk konumlarında tamamen kapalı ve şapkacıkla örtülüdürler.)
2) Manifold vanasını ve vakum pompasını dış ünite gaz borusu kısmının bağlı olduğu servis deliğine bağlayın.
3) Vakum pompasını çalıştırın. (15 dakika boyunca vakumize edin.)
4) Manifold vanası ile vakumu kontrol edip manifold vanasını kapatın ve vakum pompasını durdurun.
5) Bir veya iki dakika bu durumda bırakın. Manifold vana göstergesinin aynı yerde olduğundan emin olun. Basınç değeri -0,101 MPa [Manometre] (-760 mmHg) olmalıdır.
6) Kesme vanası bakım yerinden manometre manifold vanasını hızla çıkartın.
7) Gaz ve sıvı borusundaki tüm kesme vanalarını tamamen açın. Vanalar tam olarak açık durumda çalıştırılmadıkları zaman performans düşüklüğü ve arızaya sebep olurlar.
8) 1-2.'e başvurun ve gerekirse belirtilen miktarda soğutma maddesin doldurun. Soğutma sıvısını yavaşça doldurduğunuzdan emin olun. Aksi taktirde, sistemdeki soğutma sıvısı bileşimi değişebilir ve klimanın performansını etkileyebilir.
9) Başlangıçtaki duruma dönmek üzere şapkacıkları sıkıştırın.
10) Sizinti testi

UYARI

Yangın tehlikesinden sakınmak için, kesme vanalarını açmadan önce alev alma tehlikesi veya parlama riski olmadığını kontrol edin.

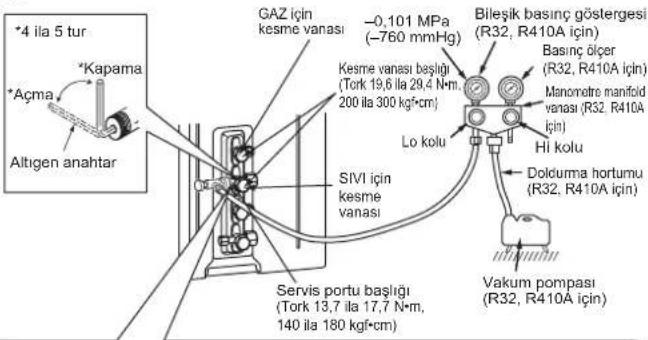

4 ila 5 tur *Kapama *Acma Altigen anahtar GAZ için kesme vanası -0,101 MPa (-760 mmHg) Kesme vanası başlığı (Tork 19,6 ila 29,4 Nm. 200 ila 300 kgf·cm) SIVI için kesme vanası Lo kolu Bileşik basınç göstergesi (R32, R410A için) Basinç ölçer (R32, R410A için) Manometre manifold vanası (R32, R410A için) Hi kolu Doldurma hortumu (R32, R410A için) Vakum pompası (R32, R410A için)

Servis deligi Kontrol vanasi Açma Kapama A Gövde Doldurma hortumu (R32, R410A için)

Kontrol vanasını kullanırken önlemler

Kontrol vanasını servis deliğine ta-karken, aşırı basınç uygulanırsa vana çekirdeği deforme olur veya gevşer. Bu, gaz sızıntısına yol açabilir.

İşlem sonrasında kapağı taklığınızdan emin olun.

Kontrol vanasını servis deligiine takarken, vana çekirdeğinin kapalı konumda olduğundan emin olun ve daha sonra A parçasını sıkın. Valf çekirdeği açık konumdayken A parçasını sıkmayın ve gövdeyi çevirmeyin.

4-2. GAZ DOLDURMA

Ünite ye gaz doldurma işlemini yapın.

1) Gaz tüpünü stop valfi (üç yollu valf) servis deliğine bağlayınız.
2) Soğutucu tüpünden gelen boru (veya hortum) içerisinde hava kalmamasına dikkat ediniz.
3) Klima soğutma modunda çalışırken belirtilen oranda gaz ekleyiniz.

Not:

Soğutma sıvısı eklemek gerektiğinde, her soğutma döngüsü için belirtilen miktarları ekleyiniz.

DİKKAT:

Soğutucu sistemine soğutucu ilave ederken sıvı soğutucu kullandığınızdan emin olun. Gaz soğutucu kullanılması sistemdeki soğutucu bileşimini değiştirebilir ve klimanın normal çalışmasını etkileyebilir. Buna ek olarak, sıvı soğutucuyu yavaşça doldurun; aksi takdirde kompresör kiliitenecektir.

Gaz tüpündeki basıncın yüksek kalmasını garantilemek için gerekiyorsa tüpü 40

°C'den daha düşük ısidaki suyla dolu bir kaba yerleştiriniz. Asla buhar veya ateş ile tüpü ısıtmaya çalışmayınız.

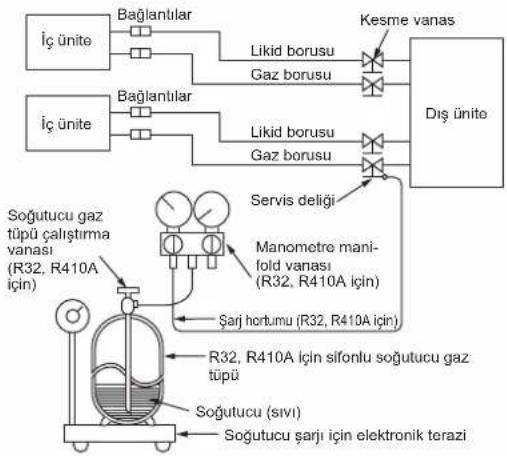


4-3. KLİMANIN ÇALIŞMA MODUNUN KİLİTLENMESİ (COOL, DRY, HEAT (SOĞUTMA, KURUTMA, ISITMA))

• Fonksiyonun açıklaması:
  Bu fonksiyonla, çalışma modu SOĞUTMA/KURUTMA veya ISITMA moduna kilitlendiğinde, klima yalnızca bu modda çalışır.
  * Bu fonksiyonun etkinleştirilmesi ayarların değiştirilmesini gerektirir. Lütfen bu fonksiyonu müşterinize açıklayın ve kullanmak isteyip istemediklerini sorun.

[Çalışma modunun kilitlenmesi]

1) Ayarlamayı yapmadan önce klimanın ana gücünü kestiğinizden emin olun.
2) Bu fonksiyonu devreye sokmak için dış ekran paneli üzerindeki SW1'in "1" Anahtarını ON (Açık) konuma getirin.
3) Çalışma modunu COOL/DRY moduna getirmek için dış ekran paneli üzerindeki SW1'in "2" anahtarını OFF (Kapalı) konumuna getirin. Çalışma modunu ISITMA modu olarak ayarlamak için aynı anahtarı ON (Açık) konumuna getirin.
4) Klimanın ana gücünü açın.

SW1 ON 1 2 3 4 SW2 ON 1 2 3 4 5 6 SW1 ON 1 2 3 4 DRY (KURUTMA) SW1 ON 1 2 3 4 HEAT (ISITMA)COOL (SOĞUTMA)

4-4. DIŞ ÜNİTE ÇALIŞMA GÜRÜLTÜSÜNÜN AZALTILMASI

• Fonksiyonun açıklaması:
  Bu fonksiyonla, örneğin SOĞUTMA modunda geceleyin çalışma yükünün azaltılmasıyla dış ünitenin çalışma sesi düşürülür. Ancak, bu fonksiyonun etkinleştirilmesiyle soğutma ve ısıtma kapasitesinin düşeceğini lütfen unutmayın.
  * Bu fonksiyonun etkinleştirilmesi ayarların değiştirilmesini gerektirir. Lütfen bu fonksiyonu müşterinize açıklayın ve kullanmak isteyip istemediklerini sorun.

[Çalışma gürültüsünün azaltılmas]

1) Ayarlamayı yapmadan önce klimanın ana gücünü kestiğinizden emin olun.
2) Bu fonksiyonu devreye sokmak için dış ekran paneli üzerindeki SW1'in "3" Anahtarını ON (Açık) konuma getirin.
3) Klimanın ana gücünü açın.

Çalışma gürültüsünü azaltın

4-5. İŞLETME TESTİ

• İç ünite test çalıştırma işlemi bağımsız olarak gerçekleştirilmelidir. İç ünite ile birlikte gelen kurulum kılavuzuna bakın ve tüm ünitelerin uygun şekilde çalıştığından emin olun.
• Test çalıştırma işlemi tüm ünitelerde aynı anda gerçekleştirilirse, soğutucu borularında ve/veya iç/dış ünite bağlantı kablolarında yapılmış olabilecek muhtemel hatalı bağlantılar tespit edilemez. Bu yüzden test işlemini teker teker gerçekleştirdiğinizden emin olun.

Aşağıdaki işlemleri yaptığınızdan emin olun.

• Üniteye elektrik geliyor.
• Kesme vanaları açık.

Yeniden çalışmayı önleyici mekanizma üzerine:

Kompresör bir kez durduğu zaman yeniden çalışmayı önleyici araç, klimayı korumak üzere kompresörün 3 dakika içinde çalışmasını engeller.

4-6. KULLANICIYA AÇIKLAMA

• ÇALIŞTIRMA TALİMATLARİni kullanarak, kullanıcıya klimayı nasıl kullanacağını açıklayın (kumanda nasıl kullanılır, hava filtreleri nasıl çıkarılır, kumanda, kumanda tutucudan nasıl çıkarılır veya kumanda tutucuya nasıl konur, nasıl temizlenir, çalıştırma önlemler, vb.).
• Kullanıcıya ÇALIŞTIRMA TALİMATLARINI dikkatlice okumasını önerin.

5. DIŞARI POMPALAMA

Klimayı başka bir yere taşırken ya da atarken, atmosfere soğutucu gazı salınmasını engellemek için gazı aşağıdaki prosedürü izleyerek boşaltın.

1) Sigortayı kapatın.
2) Manifold vanasını dış ünite gaz borusu kısmının bağlı olduğu kesme vanası servis deliğine bağlayın.
3) Dış ünitenin sıvı borusu kısmındaki kesme vanasını tamamen kapatın.
4) Sigortayı açın.
5) Tüm kapalı mekan birimlerinde acil SOĞUTMA işlemini başlatın.
6) Manometre 0,05 ila 0 MPa [Ölçüm] (yaklaşık 0,5 ila 0 kgf/cm² arası) arasında bir değer gösterliğinde dış ünitenin gaz borusu kısmındaki kesme vanasını tamamen kapatın ve işlemi durdurun. (işlemi durdurma yöntemi hakkında bilgi için kapalı mekan montaj kılavuzuna bakın.)

* Eğer klima sistemine çok fazla soğutucu gaz konmuşsa, basınç 0,05 MPa [Ölçüm] (yaklaşık 0,5 kgf/cm ^2 ) seviyesine düşmeyebilir veya yüksek basınçlı soğutucu gazı devresindeki basınç artışı nedeniyle koruma fonksiyonu devreye girebilir. Bunun olması durumunda, bir soğutucu gazı temizleme aracı kullanarak sistemdeki tüm gazı toplayın ve sistemi iç ve dış birimler yerleştirildikten sonra doğru miktarda gaz ile yeniden doldurun.

7) Sigortayı kapatın. Manometreyi ve soğutucu gazı akışkan borusunu çıkarın.

UYARI

Soğutucu gazını dışarı pompalarken, gaz borularının bağlantısını kesmeden önce kompresörü durdurun.

Hava vb. maddelerin içine girmesi durumunda kompresör patlayabilir ve yaralanmalara yol açabilir.

Bu uyarının içeriği sadece Türkiye'de geçerlidir.

• Şirketimizdeki geliştirme faaliyetlerinden dolayı ürün özelliklerinin, haber verilmeksizin değiştirilme hakkı tarafımızda saklıdır.
• Anma değerleri için TS EN 14511 / TS EN 14825 deki iklim şartları ile tarif edilen koşullar esas alınmıştır.
• İç ve dış ortam sıcaklıklarının standartlarda esas alınan değerlerin dışına çıkması durumunda klimanızın ısıtma ve soğutma kapasitelerinin etkilenmesi doğaldır.
• Ürünün üzerinde bulunan işaretlemelerde veya ürünle birlikte verilen diğer basılı dokümanlarda beyan edilen değerler, ilgili standartlara göre laboratuvar ortamında elde edilen değerlerdir. Bu değerler, ürünün kullanım ve ortam şartlarına göre değişebilir.
• Satın almış olduğunuz ürünün kullanım ömrü 10 yıldır. Bu, ürünün fonksiyonunu yerine getirebilmesi için gerekli yedek parça bulundurma süresidir.

Ürünün montajı için Mitsubishi Electric Turkey Elektrik Ürünleri A.Ş. yetkili servisine / bayisine başvurunuz.

Servis İstasyonları ve Yedek Parça Temini :

Cihazımızın bakım, onarım ve yedek parça ihtiyaçları için klimanızı satın aldığınız yetkili satıcıya başvurunuz. Yetkili Servislerimizin listesine URL: http://klima.mitsubishielectric.com.tr adresinden veya 444 7 500 numaralı telefondan ulaşabilirsiniz.

Ünitenin ihtiyaç duyacağı bakım ve onarım parçaları 10 yıl boyunca üretilecektir.

AEEE Yönetmeliğine Uygundur.

Merkez Ofis (Head Office)

Mitsubishi Electric Turkey Elektrik Ürünleri A.Ş.

Şerifali Mah. Kale Sok. No:41 34775 Ümraniye/ İstanbul / Türkiye

Tel: [phone] Faks: [phone]

[e-mail]

URL: http://klima.mitsubishielectric.com.tr

SICIL NO : 845150

MERSIS NO : 0 621047840100014

Üretici Firma:

ev, ticaret ve hafif sanayi ortamlarında kullanım amaçlı üretilen ve aşağıda açıklanan klima ve ısıtma pompalarıyla ilgili aşağıdaki hususları yalnızca kendi sorumluluğunda beyan eder:

Not: Seri numarası ürünün isim plakasında yer alır.
