Τύπος προϊόντος	Κλιματιστικό τοίχου
Μάρκα	Mitsubishi
Μοντέλο	MSZ-DW25VF
Ψυκτικό	R32 (εύφλεκτο)
Ηλεκτρική τροφοδοσία	220-240 V ~ 50 Hz
Ικανότητα ψύξης	2,5 kW
Ικανότητα θέρμανσης	2,8 kW (εκτίμηση)
Διάμετρος σωλήνα υγρού	6,35 mm (1/4 ίντσας)
Διάμετρος σωλήνα αερίου	9,52 mm (3/8 ίντσας)
Ελάχιστο ύψος εγκατάστασης	1,8 m από το δάπεδο
Ηλεκτρική προστασία	Υποχρεωτικός διακόπτης διαρροής γης
Γείωση	Υποχρεωτική (μην συνδέετε σε σωλήνα αερίου)
Εγκατάσταση	Από πιστοποιημένο εγκαταστάτη
Τοποθεσία	Προστατευμένο από αέρα, χιόνι και διαρροές αερίου
Λειτουργίες	Ψύξη, θέρμανση, αφύγρανση
Κλείδωμα λειτουργίας	Εφικτό μέσω του διακόπτη SW1 στην εξωτερική μονάδα
Μείωση εξωτερικού θορύβου	Διαθέσιμη λειτουργία (διακόπτης SW1)

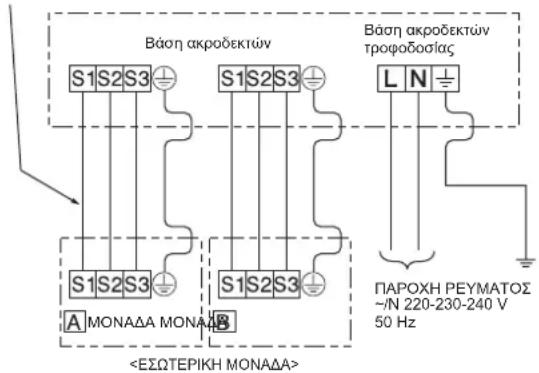

Ηλεκτρική σύνδεση	Αποκλειστικό κύκλωμα, καλώδιο 3 πυρήνων 2,0 mm² (για πολλαπλό)
Τεκμηρίωση	Εγχειρίδιο χρήσης και εγκατάστασης διαθέσιμο σε PDF
Εγγύηση	Συμβουλευτείτε τον πωλητή

Συχνές ερωτήσεις - MSZ-DW25VF MITSUBISHI

Πώς να εγκαταστήσω σωστά το κλιματιστικό MSZ-DW25VF;

Η εγκατάσταση πρέπει να γίνει από πιστοποιημένο εγκαταστάτη. Ακολουθήστε το εγχειρίδιο εγκατάστασης που παρέχεται. Τηρείτε τις ελάχιστες αποστάσεις, χρησιμοποιήστε κατάλληλα εργαλεία και ελέγξτε τη στεγανότητα των συνδέσεων.

Τι είδους ψυκτικό χρησιμοποιεί αυτό το μοντέλο;

Αυτό το κλιματιστικό χρησιμοποιεί το ψυκτικό R32, το οποίο είναι εύφλεκτο. Μην το αναμιγνύετε με άλλα αέρια και ακολουθήστε τις προφυλάξεις ασφαλείας.

Ποιες είναι οι βασικές προφυλάξεις ασφαλείας;

Πάντα να αποσυνδέετε το ρεύμα πριν από οποιαδήποτε επέμβαση. Χρησιμοποιήστε διακόπτη διαρροής γης. Μην τρυπάτε τη συσκευή και μην απελευθερώνετε το ψυκτικό στην ατμόσφαιρα. Εξασφαλίστε εξαερισμό σε περίπτωση διαρροής.

Πώς να καθαρίσω τα φίλτρα της εσωτερικής μονάδας;

Συμβουλευτείτε το εγχειρίδιο χρήσης για την αφαίρεση και τον καθαρισμό των φίλτρων. Γενικά, αφαιρέστε το μπροστινό πάνελ, βγάλτε τα φίλτρα και καθαρίστε τα με ηλεκτρική σκούπα ή με χλιαρό νερό. Αφήστε τα να στεγνώσουν πριν τα τοποθετήσετε ξανά.

Μπορώ να χρησιμοποιήσω προέκταση καλωδίου;

Όχι, απαγορεύεται η χρήση προεκτάσεων ή πολύπριζων. Το κλιματιστικό πρέπει να συνδεθεί σε αποκλειστικό κύκλωμα με κατάλληλο διακόπτη.

Τι να κάνω σε περίπτωση διαρροής ψυκτικού;

Αερίστε αμέσως το δωμάτιο. Μην χρησιμοποιείτε γυμνή φλόγα. Αποσυνδέστε το ρεύμα και επικοινωνήστε με πιστοποιημένο εγκαταστάτη. Το R32 μπορεί να σχηματίσει τοξικό αέριο σε επαφή με φλόγα.

Ποιο είναι το συνιστώμενο ύψος εγκατάστασης για την εσωτερική μονάδα;

Για επιτοίχιο μοντέλο, εγκαταστήστε τη μονάδα τουλάχιστον 1,8 μέτρα από το δάπεδο για καλή κυκλοφορία αέρα και συμμόρφωση με τις οδηγίες ασφαλείας.

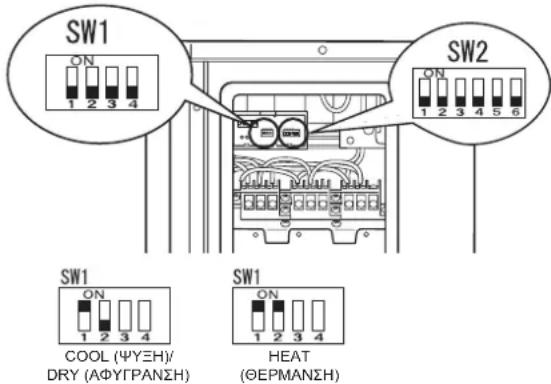

Πώς να κλειδώσω τη λειτουργία (ψύξη ή θέρμανση);

Στον εξωτερικό πίνακα, γυρίστε τον διακόπτη SW1. Για κλείδωμα ψύξης, θέστε τον διακόπτη 2 στη θέση OFF. Για θέρμανση, θέστε τον στη θέση ON. Βεβαιωθείτε ότι το ρεύμα είναι αποσυνδεδεμένο πριν αλλάξετε ρυθμίσεις.

Πώς να μειώσω τον θόρυβο της εξωτερικής μονάδας;

Ενεργοποιήστε τη λειτουργία μείωσης θορύβου γυρίζοντας τον διακόπτη 3 του SW1 στη θέση ON. Αυτό περιορίζει τη φόρτιση λειτουργίας, αλλά μπορεί να μειώσει την απόδοση θέρμανσης και ψύξης.

Πού μπορώ να κατεβάσω το πλήρες εγχειρίδιο του MSZ-DW25VF;

Το εγχειρίδιο είναι διαθέσιμο δωρεάν στο notice-facile.com σε μορφή PDF. Μπορείτε επίσης να ζητήσετε μετάφραση στη γλώσσα σας μέσω της ιστοσελίδας.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MSZ-DW25VF MITSUBISHI

Μετάφραση του αρχικού

Εγχειρίδιο εγκατάστασης

- Στο παρόν εγχειρίδιο περιγράφεται μόνο η εγκατάσταση της μονάδας εξωτερικού χώρου. Για την εγκατάσταση της μονάδας εσωτερικού χώρου, ανατρέξτε στο εγχειρίδιο εγκατάστασης της μονάδας εσωτερικού χώρου.

EL Μεταβείτε στον παραπάνω ιστότοπο για να κατεβάσετε εγχειρίδια. Επιλέξτε το όνομα του μοντέλου και, στη συνέχεια, τη γλώσσα.

1. ΠΡΙΝ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ......1
2. ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ 6
3. ΕΡΓΑΣΙΑ ΕΚΧΕΙΛΩΣΗΣ ΚΑΙ ΣΥΝΔΕΣΗΣ ΣΩΛΗΝΑ...... 6
4. ΔΙΑΔΙΚΑΣΙΕΣ ΚΑΘΑΡΙΣΜΟΥ, ΔΟΚΙΜΗ ΔΙΑΡΡΟΗΣ ΚΑΙ ΕΛΕΓΧΟΣ ΛΕΙΤΟΥΡΓΙΑΣ......8
5. EKKENΩΣH 9

Απαιτούμενα εργαλεία για εγκατάσταση

Κατσαβίδι Phillips (σταυροκατσάβιδο) Εργαλείο εκχείλωσης για R32, R410A
Αλφάδι με φυσαλίδα νερού Πολλαπλός μετρητής για R32, R410A
Βαθμονομημένη κλίμακα Αντλία κενού για R32, R410A
Μαχαίρι ή ψαλίδι γενικής χρήσης Ελαστικάς σωλήνας πλήρωσης για R32, R410A
Κλειδί ροπής στρέψης Κόφτης σωλήνα με διάταξη διαμόρ-
Κλειδί σύσφιξης (ή αγγλικό κλειδί) φωσης στομίου

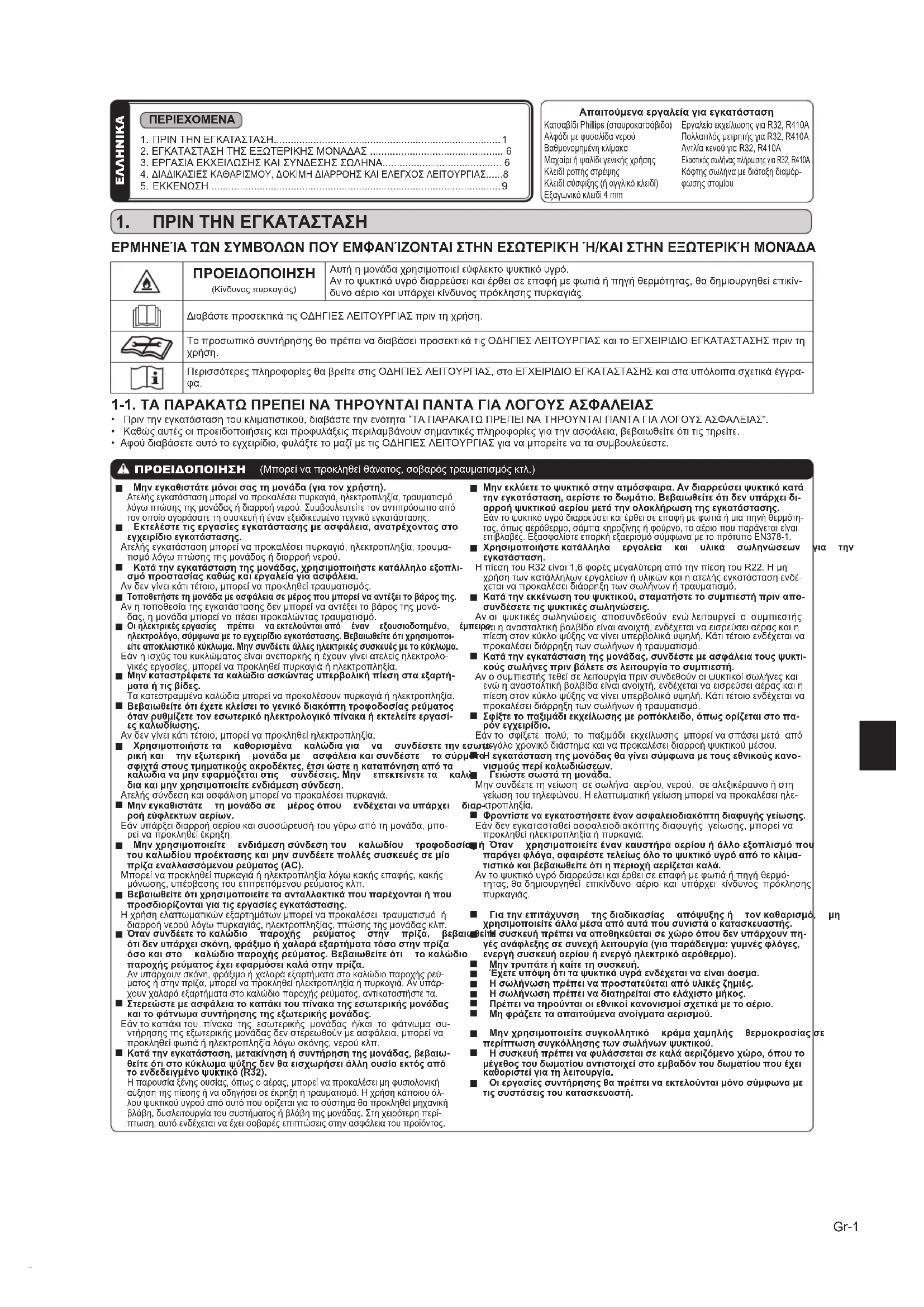

1. ΠΡΙΝ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ

ΕΡΜΗΝΕ'ΙΑ ΤΩΝ ΣΥΜΒΟΛΩΝ ΠΟΥ ΕΜΦΑΝ'ΙΖΟΝΤΑΙ ΣΤΗΝ ΕΣΩΤΕΡΙΚΗ Ή/ΚΑΙ ΣΤΗΝ ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ

	ΠΡΟΕΙΔΟΠΟΙΗΣΗ(Κίνδυνος πυρκαγιάς)	Αυτή η μονάδα χρησιμοποιεί εύφλεκτο ψυκτικό υγρό.Αν το ψυκτικό υγρό διαρρεύσει και έρθει σε επαφή με φωτιά ή πηγή θερμότητας, θα δημιουργηθεί επικίνδυνο αέριο και υπάρχει κίνδυνος πρόκλησης πυρκαγιάς.
	Διαβάστε προσεκτικά τις ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ πριν τη χρήση.
	Το προσωπικό συντήρησης θα πρέπει να διαβάσει προσεκτικά τις ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ και το ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ πριν τη χρήση.
[WT4S]	Περισσότερες πληροφορίες θα βρείτε στις ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ, στο ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ και στα υπόλοιπα σχετικά έγγραφα.

1-1. ΤΑ ΠΑΡΑΚΑΤΩ ΠΡΕΠΕΙ ΝΑ ΤΗΡΟΥΝΤΑΙ ΠΑΝΤΑ ΓΙΑ ΛΟΓΟΥΣ ΑΣΦΑΛΕΙΑΣ

• Πριν την εγκατάσταση του κλιματιστικού, διαβάστε την ενότητα "ΤΑ ΠΑΡΑΚΑΤΩ ΠΡΕΠΕΙ ΝΑ ΤΗΡΟΥΝΤΑΙ ΠΑΝΤΑ ΓΙΑ ΛΟΓΟΥΣ ΑΣΦΑΛΕΙΑΣ".
- Καθώς αυτές οι προειδοποιήσεις και προφυλάξεις περιλαμβάνουν σημαντικές πληροφορίες για την ασφάλεια, βεβαιωθείτε ότι τις τηρείτε.
• Αφού διαβάσετε αυτό το εγχειρίδιο, φυλάξτε το μαζί με τις ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ για να μπορείτε να τα συμβουλεύεστε.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ (Μπορεί να προκληθεί θάνατος, σοβαρός τραυματισμός κτλ.)

■ Μην εγκαθιστάτε μόνοι σας τη μονάδα (για τον χρήστη).
Ατελής εγκατάσταση μπορεί να προκαλέσει πυρκαγιά, ηλεκτροπληξία, τραυματισμό λόγω πτώσης της μονάδας ή διαρροή νερού. Συμβουλευτείτε τον αντιπρόσωπο από τον οποίο αγοράσατε τη συσκευή ή έναν εξειδικευμένο τεχνικό εγκατάστασης.

Εκτελέστε τις εργασίες εγκατάστασης με ασφάλεια, ανατρέχοντας στο εγχειρίδιο εγκατάστασης.

Ατελής εγκατάσταση μπορεί να προκαλέσει πυρκαγιά, ηλεκτροπληξία, τραυματισμό λόγω πτώσης της μονάδας ή διαρροή νερού.

Κατά την εγκατάσταση της μονάδας, χρησιμοποιήστε κατάλληλο εξοπλισμό προστασίας καθώς και εργαλεία για ασφάλεια.

Αν δεν γίνει κάτι τέτοιο, μπορεί να προκληθεί τραυματισμός.

■ Τοποθετήστε τη μονάδα με ασφάλεια σε μέρος που μπορεί να αντέξει το βάρος της. Αν η τοποθεσία της εγκατάστασης δεν μπορεί να αντέξει το βάρος της μονάδας, η μονάδα μπορεί να πέσει προκαλώντας τραυματισμό.

Οι Ηλεκτρικές εργασίες πρέτει να εκτελούνται από έναν εξουσιοδοτημένο, ηλεκτρολόγο, σύμφωνα με το εγχειρίδιο εγκατάστασης. Βεραιθείτε ότι χρησιμοποιείτε αποκλειστικό κύκλωμα. Μην συνδέετε άλλες ηλεκτρικές συσκευές με το κύκλωμα. Εάν η ισχύς του κυκλώματος είναι ανεπαρκής ή έχουν γίνει ατελέεις ηλεκτρολογικές εργασίες, πμοτεί να προκληθεί πυρκαγιά ή ηλεκτροπιληξα.

■ Μην καταστρέφετε τα καλώδια ασκώντας υπερβολική πίεση στα εξαρτήματα ή τις βίδες.

Τα κατεστραμμένα καλώδια μπορεί να προκαλέσουν πυρκαγιά ή ηλεκτροπληξία.

■ Βεβαιωθείτε ότι έχετε κλείσει το γενικό διακόπτη τροφοδοσίας ρεύματος όταν ρυθμίζετε τον εσωτερικό ηλεκτρολογικό πίνακα ή εκτελείτε εργασίες καλωδίωσης.

Αν δεν γίνει κάτι τέτοιο, μπορεί να προκληθεί ηλεκτροπληξία.

Χρησιμοποιήστε τα καθορισμένα καλώδια για να συνδέσετε τη ρική και την εξωτερική μονάδα με ασφάλεια και συνδέσετε τα συ σφιχτά στους τημματικούς ακροδέκτες, έτσι ώστε η καταπόνηση από τα καλώδια να μην εφαρμόζεται στις συνδέσετες. Μην επεκτείνετε τα κ δια και μην χρησιμοποιείτε ενδιάμεση συνδέσετη.

Ατελής σύνδεση και ασφάλιση μπορεί να προκαλέσει πυρκαγιά.

■ Μην εγκαθιστάτε τη μονάδα σε μέρος όπου ενδέχεται να υπάρχει ροή εύφλεκτων αερίων.

Εάν υπάρξει διαρροή αερίου και συσσώρευσή του γύρω από τη μονάδα, μπορεί να προκληθεί έκρηξη.

■ Μην χρησιμοποιείτε ενδιάμεση σύνδεση του καλωδίου τροφοδοσ του καλωδίου προέκτασης και μην συνδέετε πολλές συσκευές σε μία πρίζα εναλλασσόμενου ρεύματος (ΑС).

Μπορεί να προκληθεί πυρκαγιά ή ηλεκτροπληξία λόγω κακής επαφής, κακής μόνωσης, υπέρβασης του επιτρεπόμενου ρεύματος κλπ.

■ Βεβαιωθείτε ότι χρησιμοποιείτε τα ανταλλακτικά που παρέχονται ή που προσδιορίζονται για τις εργασίες εγκατάστασης.

Η χρήση ελαττωματικών εξαρτημάτων μπορεί να προκαλέσει τραυματισμό ή διαρροή νερού λόγω πυρκαγιάς, ηλεκτροπληξίας, πτώσης της μονάδας κλπ.

Отан συνδετε το καλώδιο παροχής ρεύματος στην πρίζα, βεβα ότι δεν υπάρχει σκόνη, φράξιμο ή χαλαρά εξαρτήματα τόσο στην πρίζα όσο και στο καλώδιο παροχής ρεύματος. Βεβαιωθείτε ότι το καλώδιο παροχής ρεύματος έχει εφαρμόσει καλά στην πρίζα.

Αν υπάρχουν σκόνη, φράζιμο ή χαλαρά εξαρτήματα στο καλώδιο παροχής ρεύματος ή στην πρίζα, μπορεί να προκληθεί ηλεκτροπληξία ή πυρκαγιά. Αν υπάρχουν χαλαρά εξαρτήματα στο καλώδιο παροχής ρεύματος, αντικαταστήστε τα.

■ Στερεώστε με ασφάλεια το καπάκι του πίνακα της εσωτερικής μονάδας και το φάτνωμα συντήρησης της εξωτερικής μονάδας.

Εάν το κατάκι του πίνακα της εσωτερικής μονάδας ή/και το φάτνωμα συντήρησης της εξωτερικής μονάδας δεν στερεωθούν με ασφάλεια, μπορεί να προκληθεί φωτιά ή ηλεκτροπληξία λόγω σκόνης, νερού κλπ.

■ Κατά την εγκατάσταση, μετακίνηση ή συντήρηση της μονάδας, βεβαιωθείτε ότι στο κύκλωμα ψύξης δεν θα εισχωρήσει άλλη ουσία εκτός από το ενδεδειγμένο ψυκτικό (R32).

Η παρουσία ξένης ουσίας, όπως ο αέρας, μπορεί να προκαλέσει μη φυσιολογική αύξηση της πίεσης ή να οδηγήσει σε έκρηξη ή τραμματισμό. Η χρήση κάτποιού άλλου ψυκτικού υγρού από αυτό που ορίζεται για το σύστημα θα προκληθεί μηχανική βλάβη, δυσλειτουργία του συτήματος ή λλάβη της μονάδας. Στη χειρότερη περίπτιωση, αυτό ενδέχεται να έχει σοβαρές επιπτώσεις στην ασφάλεια του προϊόντος.

Μην εκλύστε το ψυκτικό στην ατμόσφαιρα. Αν διαρρεύσει ψυκτικό κατά την εγκατάσταση, αερίστε το δωμάτιο. Βεβαιωθείτε ότι δεν υπάρχει διαρροή ψυκτικού αερίου μετά την ολοκλήρωση της εγκατάστασης. Εάν το ψυκτικό υγρό διαρρεύσει και έρθει σε επαφή με φωτιά ή μια πηγή θερμότητας, όπως αερόθερμο, σόμπα κηροζίνης ή φούρνο, το αέριο που παράνεται είναι επιβλαβές. Έξαφαλίστε επαρκή εξαερισμό σύμφωνα με το πρότυπο EN378-1.

Χρησιμοποιήστε κατάλληλα εργαλεία και υλικά σωληνώσεων εγκατάσταση.

Η πίεση του ΡΩ 32 είναι 1,6 φορές μεγαλύτερη από την πίεση του ΡΩ 22. Η μη χρήση των κατάλληλων εργαλείων ή υλικών και η ατελής εγκατάσταση ενδέχεται να προκαλέσει διάρρηξη των σωλήνων ή τραυματισμό.

■ Κατά την εκκένωση του ψυκτικού, σταματήστε το συμπιεστή πριν αποσυνδέσετε τις ψυκτικές σωληνώσεις.

Αν οι ψυκτικές σωληνώσεις αποσυνδεθούν ενώ λειτουργεί ο συμπιεστής έμπείραι η ανασταλτική βαλβίδα είναι ανοιχήτ, ενδέχεται να εισρεύσει αέρας και η πίσεη στον κύκλο ψύξης να γίνει υπερβολικά υψηλή. Κάτι τέτοιο ενδέχεται να προκαλέσει διάρρηξη των σωλήνων ή τραυματισμό.

■ Κατά την εγκατάσταση της μονάδας, συνδέστε με ασφάλεια τους ψυκτικούς σωλήνες πριν βάλετε σε λειτουργία το συμπιεστή.

Αν ο συμπιεστής τεθεί σε λειτουργία πριν συνδεθουν οι ψυκτικοι σωλήνες και ενώ η ανασταλτική βαλβίδα είναι ανοιχτή, ενδέχεται να εισρεύσει αέρας και η πίεση στον κύκλο υύξης να γίνει υπερβολικά υψηλή. Κάτι τέτοιο ενδέχεται να προκαλέσει διάρρηξη των σωλήνων ή τραυματισμό.

■ Σφίξτε το παξιμάδι εκχείλωσης με ροπόκλειδο, όπως ορίζεται στο πα- ρόν εγχειρίδιο.

Εάν το σφίξετε πολύ, το παξιμάδι εκχείλωσης μπορεί να σπάσει μετά από ωτεγάλο χρονικό διάστημα και να προκαλέσει διαρροή ψυκτικού μέσου.

παΗ εγκατάσταση της μονάδας θα γίνει σύμφωνα με τους εθνικούς κανονισμούς περί καλωδιώσεων.

Γειώστε σώστά τη μονάδα.

Μην συνδέετε τη γείωση σε σωλήνα αερίου, νερού, σε αλεξικέραυνο ή στη γείωση του τηλεφώνου. Η ελαττωματική γείωση μπορεί να προκαλέσει ηλειαρκτροπληξία.

■ Φροντίστε να εγκαταστήσετε έναν ασφαλειοδιακόπτη διαφυγής γείωσης. Εάν δεν εγκατασταθεί ασφαλειοδιακόπτης διαφυγής γείωσης, μπορεί να προκληθεί ηλεκτροπληξία ή πυρκαγιά.

ή Όταν χρησιμοποιείτε έναν καυστήρα αερίου ή άλλο εξοπλισμό που παράγει φλόγα, αφαιρέστε τελείως όλο το ψυκτικό υγρό από το κλιματιστικό και βεβαιωθείτε ότι η περιοχή αερίζεται καλά.

Αν το ψυκτικό υγρό διαρρεύσει και έρθεί σε επαφή με φωτιά ή πηγή θερμό- τητας, θα δημιουργηθεί επικίνδυνο αέριο και υπάρχει κίνδυνος πρόκλησης πυρκαγιάς.

Για την επιτάχυνση της διαδικασίας απόψυξης ή τον καθαρισμό χρησιμοποιείτε άλλα μέσα από αυτά που συνιστά ο κατασκευαστής.

θείτη συσκευή πρέπει να αποθηκεύεται σε χώρο όπου δεν υπάρχουν πηγές ανάφλεξης σε συνεχή λειτουργία (για παράδειγμα: γυμνές φλόγες, ενεργή συσκευή αερίου ή ενεργό ηλεκτρικό αερόθερμο).

■ Μην τρυπάτε ή καίτε τη συσκευή.

Εχετε υπόψη ότι τα ψυκτικά υγρά ενδέχεται να είναι άοσμα.

■ Η σωλήνωση πρέπει να προστατεύεται από υλικές ζημιές

■ Η σωλήνωση πρέπει να διατηρείται στο ελάχιστο μήκος.

■ Πρέπει να τηρούνται οι εθνικοί κανονισμοί σχετικά με το αέριο.

■ Μη φράζετε τα απαιτούμενα ανοίγματα αερισμού.

■ Μην χρησιμοποιείτε συγκολλητικό κράμα χαμηλής θερμοκρασίας σε περίπτωση συγκόλλησης των σωλήνων ψυκτικού.

Η συσκευή πρέπει να φυλάσσεται σε καλά αεριζόμενο χώρο, όπου το μέγεθος του δωματίου αντιστοιχεί στο εμβαδόν του δωματίου που έχει καθοριστεί για τη λειτουργία.

Οι εργασίες συντήρησης θα πρέπει να εκτελούνται μόνο σύμφωνα με τις συστάσεις του κατασκευαστή.

⚠️ ΠΡΟΣΟΧΗ (Λανθασμένος χειρισμός ίσως προκαλέσει σοβαρό τραυματισμό σε συγκεκριμένα περιβάλλοντα.)

Εγκαταστήστε έναν ασφαλειοδιακόπτη διαφυγής γείωσης στο μέρος της εγκατάστασης.

Εάν δεν γίνει εγκατάσταση ασφαλειοδιακόπτη διαφυγής γείωσης, μπορεί να προκληθεί ηλεκτροπληξία.

Εκτελέστε τις εργασίες αποστράγγισης/σωληνώσεων με ασφάλεια σύμφωνα με το εγχειρίδιο εγκατάστασης.

Αν υπάρχει κάποια κακοτεχνία στις εργασίες αποστράγγισης/σωληνώσεων, ενδέχεται να στάζει νερό από τη μονάδα και τα οικιακά είδη να βραχούν και να καταστραφούν.

Μην αγγίζετε το στόμιο εισόδου αέρα ή τα πτερύγια αλουμινίου της εξωτερικής μονάδας.

Κάτι τέτοιο μπορεί να προκαλέσει τραυματισμό.

Μην εγκαθιστάτε την εξωτερική μονάδα σε μέρος όπου μπορεί να ζουν μικρά ζώα.

Αν μικρά ζώα μπουν και αγγίξουν τα ηλεκτρικά εξαρτήματα μέσα στη μονάδα, μπορεί να προκληθεί δυσλειτουργία, εκπομπή κατνού ή πυρκαγιά. Επίσης, συμβουλέψτε τους χρήστες να διατηρούν καθαρή την περιοχή γύρω από τη μονάδα.

Μη χρησιμοποιείτε το κλιματιστικό όταν πραγματοποιούνται κατασκευαστικές εργασίες και εργασίες φινιρίσματος σε εσωτερικό χώρο ή κατά το κέρωμα του δαπέδου.

Прів тн леіторуγία του климатистикої кай мета тні олоклήρωση τέτοιου είδους ерғаσιών, aeρίστε το χώρο καλά. Διαφορετικά, ενδέχεται να προσκολληθούν πτητικά στοιχεία στο εσωτερικό του климатистикої, τα οποία πμορεί να προκαλέσουν διαρροή νερού ή διασκορτισμό σταγονιδίων υγρασίας.

1-2. ΠΡΟΔΙΑΓΡΑΦΕΣ

Μοντέλο	Παροχή ρεύματος *1 Προδιαγραφές καλωδίων *2					Διαφορά μήκους και ύψους σωλήνων *3, *4, *5, *6, *7, *8			Επίπεδο εξωτερικού θορύβου
	Ονομαστική τάση	Συχνότητα	Ισχύς ασφαλει-οδιακό-πτη	Παροχή ρεύματος	Καλώδιο σύνδεσης εσωτερικής / εξωτερικής μονάδας	Μέγ. μήκος σωλήνα για εσωτερική μονάδα / για πολυ-σύστημα	Μεγ. διαφορά ύψους *9	Μεγ. αρ. λυγισμάτων ανά εσωτερική μονάδα / για πολυ-σύστημα	Ψύξη Θέρμανση
MXZ-2HA40VF	220-230-240 V	50 Hz 15 A		3-κλωνο 2,0 mm2	4-κλωνο 1,0/1,5 mm2	20 m / 30 m 15 m	20	/ 30	44 dB (A)	50 dB (A)
MXZ-2HA50VF									47 dB (A)	51 dB (A)

Μοντέλο	Μέγιστη ποσότητα πλήρωσης ψυκτικού υγρού	Ποσότητα ψυκτικού που έχει συμπληρωθεί από το εργοστάσιο
MXZ-2HA40VF	0,9 kg	0,9 kg
MXZ-2HA50VF

*1 Συνδέστε στο διακόπτη παροχής ρεύματος ο οποίος, όταν ανοίγει για να διακόψει τη φάση της πηγής τροφοδοσίας, έχει διάκενο 3 mm ή περισσότερο. (Όταν ο διακόπτης παροχής ρεύματος είναι κλειστός πρέπει να διακόπτονται όλες οι φάσεις.)

*2 Χρησιμοποιείτε καλώδια που συμμορφώνονται προς το σχεδιασμό 60245 IEC 57. Χρησιμοποιήστε το καλώδιο σύνδεσης εσωτερικής/έξωτερικής μονάδας σύμφωνα με τις προδιαγραφές καλωδίου που αναφέρονται στο εγχειρίδιο εγκατάστασης της εσωτερικής μονάδας.

*3 Μην χρησιμοποιείτε ποτέ σωλήνες με πάχος μικρότερο από αυτό που καθορίζεται. Η αντοχή στην πίεση δεν θα είναι αρκετή.

*4 Χρησιμοποιήστε έναν χαλκοσωλήνα ή έναν σωλήνα από κράμα χαλκού χωρίς ραφές.

*5 Προσέξτε να μην σπάσετε ή λυγίσετε το σωλήνα κατά την καμπύλωση των σωλήνων.

*6 Η ακτίνα καμπύλωσης των σωλήνων ψυκτικού πρέπει να είναι 100 mm ή περισσότερο.

*7 Movwtikó ulikó : Θερμοανθεκτικός πλαστικός αφρός με ειδική βαρύτητα 0,045

*8 Βεβαιωθείτε ότι χρησιμοποιείτε το κατάλληλο πάχος μόνωσης. Το υπερβολικό πάχος μπορεί να προκαλέσει εσφαλμένη εγκατάσταση της εσωτερικής μονάδας και η ανεπαρκής μόνωση μπορεί να προκαλέσει δημιουργία σταγονιδίων.

*9 Αν η εξωτερική μονάδα είναι εγκατεστημένη υψηλότερα από την εσωτερική, η μέγιστη διαφορά ύψους μειώνεται στα 10 m.

1-3. ΕΠΙΛΟΓΗ ΠΡΟΑΙΡΕΤΙΚΩΝ ΕΝΩΣΕΩΝ ΔΙΑΦΟΡΕΤΙΚΩΝ ΔΙΑΜΕΤΡΩΝ

Εάν η διάμετρος του σωλήνα σύνδεσης δεν αντιστοιχεί στο μέγεθος θύρας της εξωτερικής μονάδας, χρησιμοποιήστε ενώσεις διαφορετικών διαμέτρων σύμφωνα με τον ακόλουθο πίνακα.

(Mováδα: mm (ίντσες))

Μέγεθος θύρας εξωτερικής μονάδας		Προαιρετικές ενώσεις διαφορετικών διαμέτρων (μέγεθος θύρας εξωτερικής μονάδας → διάμετρος σωλήνα σύνδεσης)
MXZ-2HA Υγρό	/ Αέριο	9,52 (3/8) → 12,7 (1/2) : MAC-A454JP-EΑνατρέξτε στο εγχειρίδιο εγκατάστασης της εσωτερικής μονάδας για τη διάμετρο του σωλήνα σύνδεσης της εσωτερικής μονάδας.
A , B MONADA 6,35	(1/4) / 9,52 (3/8)

1-4. ΕΠΙΛΟΓΗ ΤΗΣ ΘΕΣΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

- Σε μέρος όπου δεν εκτίθεται σε δυνατό άνεμο.

- Σε μέρος όπου η ροή αέρα είναι ομαλή και χωρίς σκόνη.

- Σε μέρος όπου η έκθεση στη βροχή και απευθείας σε ηλιακό φως μπορεί να αποφευχθεί όσο το δυνατόν περισσότερο.

- Σε μέρος όπου δεν ενοχλούνται οι γείτονες από τον ήχο λειτουργίας ή το ζεστό αέρα.

- Σε μέρος όπου υπάρχει σκληρός τοίχος ή στήριγμα για να μην αυξάνεται ο θόρυβος λειτουργίας ή οι κραδασμοί.

- Σε μέρος όπου δεν υπάρχει κίνδυνος διαρροής εύφλεκτου αερίου.

- Κατά την εγκατάσταση της μονάδας, στερεώστε καλά τα πόδια της.

- Σε μέρος που είναι τουλάχιστον 3 m μακριά από κεραία τηλεόρασης ή radioφώνου. Η λειτουργία του κλιματιστικού ενδέχεται να δημιουργεί παρεμβολές στη ραλιοφωνική ή τηλεοπτική λήψη σε περιοχές όπου το σήμα είναι ασθενές. Μπορεί να απαιτείται εγκατάσταση ενισχυτή για τη συσκευή που επηρεάζεται.

• Εγκαταστήστε τη μονάδα σε οριζόντια θέση.

- Τοποθετήστε τη μονάδα σε σημείο που δεν είναι εκτεθειμένο σε χιόνι ή χιονοθύελλα. Σε περιοχές με μεγάλη χιονόπτωση, τοποθετήστε μια μαρκίζα, μια βάση ή/και προστατευτικά διαφράγματα.

Σημείωση:

Συνιστάται η δημιουργία ενός βρόγχου στη σωλήνωση κοντά στην εξωτερική μονάδα, έτσι ώστε να μειώνονται οι κραδασμοί που μεταδίδονται από εκεί.

Σημείωση:

Όταν το κλιματιστικό λειτουργεί ενώ η εξωτερική θερμοκρασία είναι χα- μηλή, βεβαιωθείτε ότι ακολουθείτε τις παρακάτω οδηγίες.

- Ποτέ μην τοποθετείτε την εξωτερική μονάδα σε μέρος όπου η πλευρά εισόδου/εξάδου αέρα είναι άμεσα εκτεθειμένη στον άνεμο.

• Για να αποτρέψετε την έκθεση στον άνεμο, τοποθετήστε την εξωτερική μονάδα με την πλευρά εισόδου αέρα στραμμένη προς τον τοίχο.

- Για να αποτρέψετε την έκθεση στον άνεμο, συνιστάται η τοποθέτηση προστα- τευτικού διαφράγματος στην πλευρά εξόδου αέρα της εξωτερικής μονάδας. Αποφύγετε την τοποθέτηση στα παρακάτω μέρη όπου είναι πιθανό να προκύψει βλάβη στο κλιματιστικό.

• Σε μέρος όπου μπορεί να υπάρξει διαρροή εύφλεκτων αερίων.

- Σε μέρος όπου υπάρχουν πολλά λιπαντικά μηχανικά έλαια.

- Όπου έχει πέσει λάδι ή όπου υπάρχουν αναθυμιάσεις από λάδι (όπως κουζίνες και εργοστάσια, στα οποία ενδέχεται να προκληθούν αλλοιώσεις και ζημιά στα πλαστικά μέρη).

- Σε μέρος όπου υπάρχει πολύ αλάτι, για παράδειγμα σε ακτές.

- Σε μέρος όπου παράγονται θειούχα αέρια, για παράδειγμα σε θερμές πηγές.

- Σε μέρος όπου υπάρχει εξοπλισμός υψηλής συχνότητας ή ασύρματος.

- Όπου υπάρχουν έντονες αναθυμιάσεις πτητικών οργανικών ενώσεων, όπως φθαλικές ενώσεις, φορμαλδεύδη κ.α., που μπορούν νο προκαλέσουν χημική πυρόλυση.

- Η συσκευή πρέπει να αποθηκεύεται για την αποφυγή πρόκλησης μηχανικής ζημιάς

• To R32 είναι βαρύτερο από τον αέρα — όπως και τα άλλα ψυκτικά — επομένως τείνει να συσσωρεύεται στη βάση (κοντά στο δάπεδο). Αν το R32 συσσωρευτεί ύύρω από τη βάση, ενδέχεται να φτάσει σε μια εύφλεκτη συγκέντρωση σε περίπτωση που το δωμάτιο είναι μικρό. Προς αποφυγή τυχόν ανάφλεξης, απαιτείται η διατήρηση ασφαλούς περιβαλλοντος εργασίας μέσω διασφάλισης καταλληλου εξαερισμού. Αν επιβεβαιθείδιαρροή ψυκτικού σε ένα δωμάτιο ή μια περιοχή όπο ο εξαερισμός είναι ανεπαρκής, αποφεύγετε τη χρήση φλόγας έως ότου βελτικωθούν οι συνθήκες στο περιβαλλον εργασίας μέσω διασφάλισης καταλληλου εξαερισμού.
• Η σύνδεση των σωλήνων ψυκτικού πρέπει να είναι προσβάσιμη για σκοπούς συντήρησης.

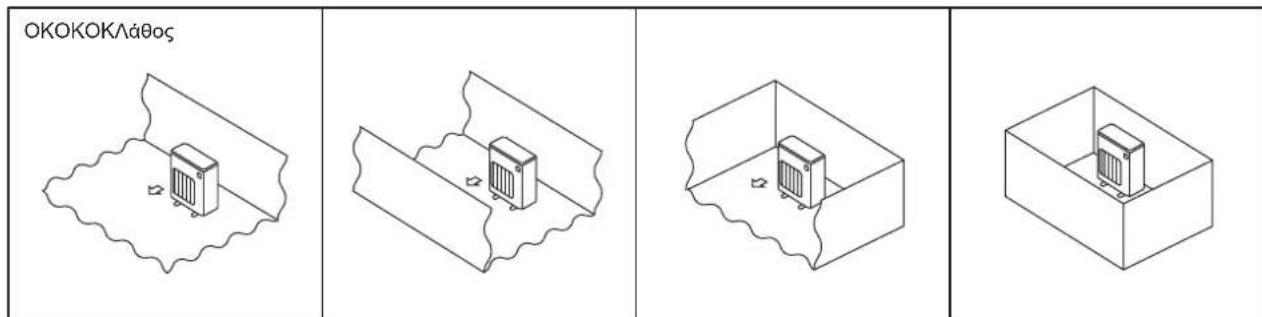

- Εγκαθιστάτε τις εξωτερικές μονάδες σε χώρους όπου τουλάχιστον μία από τις τέσσερις πλευρές είναι ανοικτή και σε επαρκώς μεγάλους χώρους χωρίς συμπιέσεις.

OKOKOKΛάθος

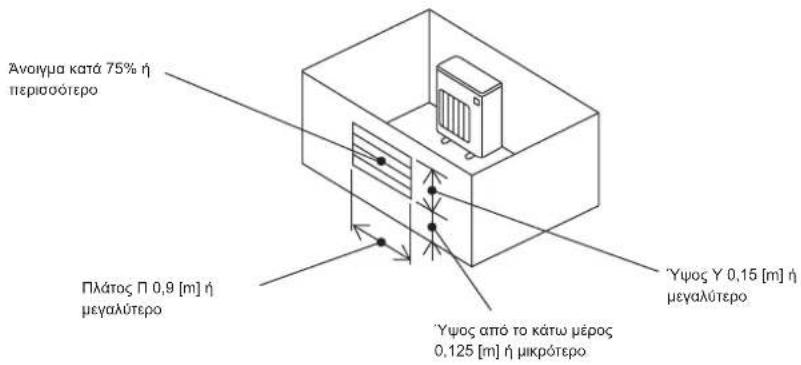

1-4-1. Ελάχιστη περιοχή εγκατάστασης για εξωτερικές μονάδες

Αν πρέπει οπωσδήποτε να εγκαταστήσετε μια μονάδα σε χώρο όπου και οι τέσσερις πλευρές αποκλείονται ή ασκούνται συμπιέσεις, επιβεβαιώστε ότι ικανοποιείται μία από τις παρακάτω καταστάσεις (Α, Β ή C).

Σημείωση: Αυτά τα αντίμετρα προορίζονται για τη διατήρηση της ασφάλειας, όχι για την εγγύηση των προδιαγραφών.

A) Εξασφαλίστε επαρκή χώρο εγκατάστασης (ελάχιστο εμβαδόν εγκατάστασης Amin).

Εγκαταστήστε τη μονάδα σε χώρο με εμβαδόν εγκατάστασης Απιν ή μεγαλύτερο, που αντιστοιχεί σε ποσότητα ψυκτικού Μ (ψυκτικό που έχει πληρωθει από το εργοστάσιο + ψυκτικό που προστίθεται τοπικά).

M [kg] Amin [ m^2 ]
1,0 12
1,5 17
2,0 23
2,5 28
3,0 34
3,5 39
4,0 45
4,5 50
5,0 56
5,5 62
6,0 67
6,5 73
7,0 78
7,5 84

Amin

B) Εγκαταστήστε τη μονάδα σε χώρο με ύψος συμπίεσης της τάξης των ≤ 0,125 [m].

Υψος από το κάτω μέρος της τάξης των 0,125 [m] ή μικρότερο

Υψος από το κάτω μέρος της τάξης των 0,125 [m] ή μικρότερο

άτω μέρος της 5 [m] ή μικρότερο

C) Δημιουργήστε κατάλληλη ανοικτή περιοχή εξαερισμού.

Βεβαιωθείτε ότι το πλάτος της ανοικτής περιοχής είναι 0,9 [m] ή μεγαλύτερο και το ύψος της ανοικτής περιοχής είναι 0,15 [m] ή μεγαλύτερο. Μστόσο, το ύψως από το κάτω μέρος του χώρου εγκατάστασης έως το κάτω άκρο της ανοικτής περιοχής θα πρέπει να είναι 0,125 [m] ή μικρότερο. Η ανοικτή περιοχή θα πρέπει να έχει ανοιγμα κατά 75% ή περισσότερο.

Ανοιγμα κατά 75% ή περισότερο Πλάτος Π 0,9 [m] ή μεγαλύτερο Υψος Υ 0,15 [m] ή μεγαλύτερο Υψος από το κάτω μέρος 0,125 [m] ή μικρότερο

1-4-2. Ελάχιστη περιοχή εγκατάστασης για εσωτερικές μονάδες

Πραγματοποιείτε την εγκατάσταση σε δωμάτιο με εμβαδόν δαπέδου Απίν ή μεγαλύτερο, που αντιστοιχεί σε ποσότητα ψυκτικού Μ (ψυκτικό που έχει πληρωθεί από το εργοστάσιο + ψυκτικό που προστίθεται τοπικά).

Εγκαταστήστε την εσωτερική μονάδα έτσι ώστε το ύψος από το δάπεδο έως το κάτω μέρος της εσωτερικής μονάδας να είναι υ0, για μονάδα τοίχου: 1,8 m ή μεγαλύτερο,

για μονάδα οροφής, κασέτα και κρυφή μονάδα οροφής: 2,2 m ή μεγαλύτερο.

Ανάλογα με το μοντέλο ισχύουν περιορισμοί στο ύψος εγκατάστασης, επομένως διαβάστε το εγχειρίδιο εγκατάστασης για τη συγκεκριμένη μονάδα.

u0 ≥ 1,8 [m] Μονάδα τοίχου

Κρυφή μονάδα οροφήςΚασέταΜονάδα οροφής

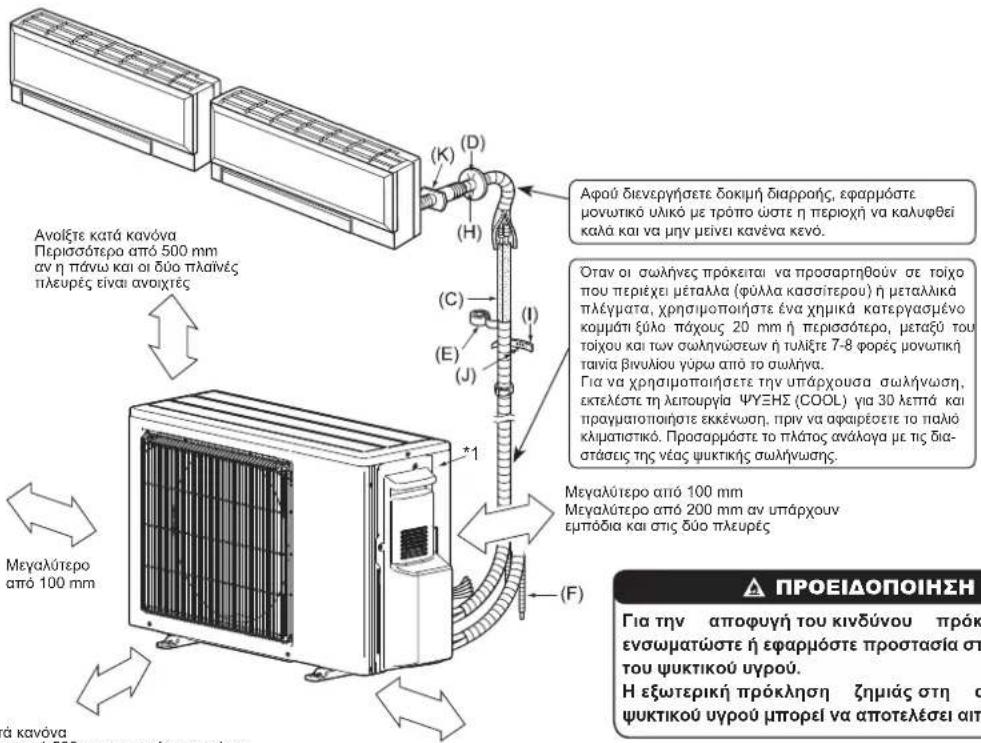

1-5. ΔΙΑΓΡΑΜΜΑ ΕΓΚΑΤΑΣΤΑΣΗΣ

Ανολέτε κατά κανόνα Перισσότερο από 500 mm αν ή πάνω και οι δύο πλαίνές πλευρές είναι ανοιχτές Μεγαλύτερο από 100 mm Αφού διενεργήσετε δοκιμή διαρροής, εφαρμόστε μονωτικό υλικό με τρόπο ώστε η περιοχή να καλυφθεί καλά και να μην μείνει κανένα κενό. Οταν οι σωλήνες πρόκειται να προσαρτηθούν σε τοίχο που περιέχει μέταλλα (φύλλα κασσίτερου) ή μεταλλικά πλέγματα, χρησιμοποιήστε ένα χημικά κατεργασμένο κομμάτι ξύλο πάχους 20 mm ή περισσότερο, μεταξύ του τοίχου και των σωληνώσεων ή τυλιξτε 7-8 φορές μονωτική ταινία βινυλίου γύρω από το σωλήνα. Για να χρησιμοποιήσετε την υπάρχουσα σωλήνωση, εκτελέστε τη λειπουργία ΨΥΞΗΣ (COOL) για 30 λεπτά και προγματοποιήστε εκκένωση, πριν να αφαιρέσετε το παλιό κλιματιστικό. Προσαρμόστε το πλάτος ανάλογα με τις δια- στάσεις της νέας ψωκτικής σωλήνωσης. Μεγαλύτερο από 100 mm Μεγαλύτερο από 200 mm αν υπάρχουν εμπόδια και στις δύο πλευρές ⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για την αποφυγή του κινδύνου πρόκ ενσωματώστε ή εφαρμόστε προστασία στ του ψυκτικού υγρού. Η εξωτερική πρόκληση ζημιάς στη α ψυκτικού υγρού μπορεί να αποτελέσει αιτ

Ανοίξτε κατά κανόνα
Περισσότερο από 500 mm αν η πίσω, η πάνω
και οι δύο πλαϊνές πλευρές είναι ανοιχτές
Μεγαλύτερο από 350 mm
*1 Το έτος και ο μήνας κατασκευής υποδεικνύονται στην πινακίδα προδιαγραφών.

E≡APTHMATA

Ελέγξτε τα παρακάτω εξαρτήματα πριν την εγκατάσταση.

(1) Στόμιο αποστράγγισης 1

ΕΞΑΡΤΗΜΑΤΑ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΠΡΟΜΗΘΕΥΤΕΙΤΕ ΓΙΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ

(A)	Καλώδιο τροφοδοσίας*2 1
(B)	Καλώδιο σύνδεσης εσωτερικής/εξωτερικής μονάδας*2	1
(C)	Σωλήνας προέκτασης 1
(D)	Κάλυμμα τρύπας τοίχου 1
(E)	Ταινια περίδεσης 1
(F)	Σωλήνας αποστράγγισης προέκτασης(ή σωλήνας από μαλακό PVC, εσωτ. διαμ. 15mm ή σκληρό PVC, VP16)	1
(G)	Ψυκτικό λάδι	Μικρήποσότητα
(H)	Στόκος 1
(I)	Ταινια στερέωσης σωλήνα 2 έως 7
(J)	Βίδα στερέωσης για (I) 2 έως 7
(K)	Συνδετικό περίβλημα τρύπας τοίχου	1
(L)	Σωλήνας από μαλακό PVC, εσωτερικής διαμέτρου 15 mmη από σκληρό PVC, VP16 για στόμιο αποστράγγισης (1)	1

Σημείωση:

*2 Τοποθετήστε το καλώδιο σύνδεσης εσωτερικής/εξωτερικής μονάδας (Β) και το καλώδιο τροφοδοσίας (Α) τουλάχιστον 1 m μακριά από το καλώδιο της κεραίας τηλεόρασης.

Τα "Τμχ" για τα (Β) έως (Κ) στον παραπάνω πίνακα είναι η ποσότητα που θα χρησιμοποιηθεί ανά εσωτερική μονάδα.

1-6. ΣΩΛΗΝΩΣΕΙΣ ΑΠΟΣΤΡΑΓΓΙΣΗΣ ΓΙΑ ΤΗΝ ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ

Εκτελέστε τις εργασίες εγκατάστασης των σωληνώσεων αποστράγγισης μόνο στην περίπτωση που η αποστράγγιση γίνεται από ένα σημείο.

1) Τοποθετήστε τις σωληνώσεις αποστράγγισης πριν από τη σύνδεση των σωληνώσεων εσωτερικής και εξωτερικής μονάδας.
2) Συνδέστε το σωλήνα από μαλακό PVC (L), Ε.Δ.15 mm, σύμφωνα με την εικόνα.
3) Βεβαιωθείτε ότι οι σωληνώσεις αποστράγγισης έχουν φορά προς τα κάτω για να διευκολύνεται η ροή των υγρών αποστράγγισης.

Σημείωση:

Εγκαταστήσε τη μονάδα σε οριζόντια θέση. Μη χρησιμοποιείτε το στόμιο αποστράγγισης (1) στη ψυχρές περιοχές. Τα υγρά αποστράγγισης ενδέχεται να παγώσουν και να διακοτεί η λειτουργία του ανεμιστήρα. Η εσωτερική μονάδα παράγει συμπύκνωμα κατά τη διάρκεια της λειτουργίας θέρμανοης. Επιλέξε το χώρο εγκατάστασης προκειμένου να διαφαλισετε τη προστασία της εξωτερικής μονάδας ή/και το πάτωμα από το νερό αποστράγγισης ή να εμποδίσετε την πρόκληση ζημιών από το παγωμένο νερό αποστράγγισης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για την αποφυγή του κινδύνου πρόκλησης φωτιάς, ενσωματώστε ή εφαρμόστε προστασία στη σωλήνωση του ψυκτικού υγρού.

Η εξωτερική πρόκληση ζημιάς στη σωλήνωση του ψυκτικού υγρού μπορεί να αποτελέσει αιτία πυρκαγιάς.

Εγκατάσταση εξωτερικής μονάδας 800 150,500 Στόμιο εισόδου αέρα 285 304~325 344,5 Στόμιο εξόδου αέρα 4 Οβάλ τρύπες 10 × 21 (Mováda: mm)

Η εγκατάσταση των μονάδων πρέπει να γίνει από εξουσιοδοτημένο εγκαταστάτη και σύμφωνα με τους ισχύοντες τοπικούς κανονισμούς.

(1) Στόμιο αποστράγγισης (L) Σωλήνας από μαλακό PVC

2. ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ

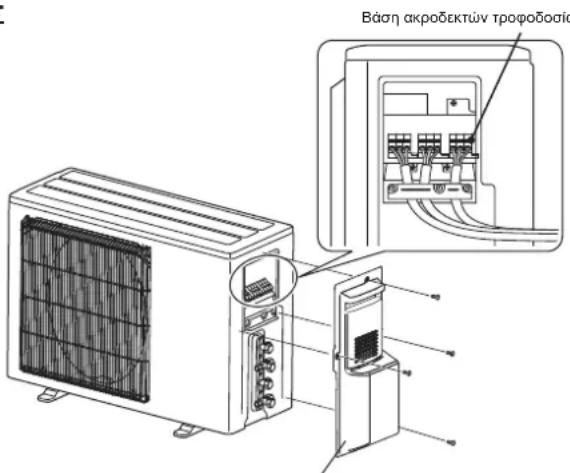

2-1. ΣΥΝΔΕΣΗ ΚΑΛΩΔΙΩΝ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ

1) Αφαιρέστε το πλαίσιο συντήρησης.
2) Χαλαρώστε τη βίδα στερέωσης και συνδέστε σωστά το καλώδιο σύνδεσης εσωτερικής/εξωτερικής μονάδας (Β) που προέρχεται από την εσωτερική μονάδα στη βάση ακροδεκτών. Προσέξτε να μην κάνετε λάθος συνδέσεις. Στερεώστε καλά τη βάση ακροδεκτών έτσι ώστε να μην είναι εμφανές κανένα μέρος από το κυρίως τμήμα και να μην ασκείται εξωτερική πίεση στο σμείο συνδέσεης της βάσης ακροδεκτών.
3) Βιδώστε σφιχτά τις βίδες των ακροδεκτών για να αποφύγετε το ξεβίδωμά τους. Αφού βιδώσετε, τραβήξτε ελαφρά τα καλώδια για να βεβαιωθείτε ότι δεν κινούνται.
4) Εκτελέστε τα βήματα 2) και 3) για όλες τις εσωτερική μονάδα.
5) Συνδέστε το καλώδιο τροφοδοσίας (Α).
6) Στερεώστε το καλώδιο σύνδεσης εσωτερικής/εξωτερικής μονάδας (Β) και το καλώδιο τροφοδοσίας (Α) με το σφιγκτήρα καλωδίων.
7) Κλείστε καλά το πλαίσιο συντήρησης. Βεβαιωθείτε ότι το βήμα 3-3. ΣΥΝΔΕΣΗ ΣΩΛΗΝΑ έχει ολοκληρωθεί.

- Αφού ολοκληρωθούν οι συνδέσεις μεταξύ του καλωδίου τροφοδοσίας (Α) και του καλωδίου σύνδεσης εσωτερικής/εξωτερικής μονάδας (Β), στερεώστε καλά όλα τα καλώδια με το σφιγκτήρα καλωδίων.

Καλώδιο σύνδεσης εσωτερι-

κής/εξωτερικής μονάδας

<ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ>

Báon akrodektów S1S2S3 S1S2S3 S1S2S3 A MONADA MONADA B Báon akrodektów trofoboólaç L N ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ ~/N 220-230-240 V 50 Hz <ΕΣΩTEΡΙΚΗ MONADA>

• Βεβαιωθείτε ότι έχετε στερεώσει όλες τις βίδες στους αντίστοιχους ακροδέκτες όταν στερεώνετε το σύρμα και/ή το καλώδιο στον πίνακα ακροδεκτών.
• Το καλώδιο γείωσης θα πρέπει να είναι λίγο μακρύτερο από τα υπόλοιπα. (Περισσότερο από 35 mm)
• Αφήστε μεγαλύτερο μήκος στα καλώδια σύνδεσης, για μελλοντική συντήρηση.

3. ΕΡΓΑΣΙΑ ΕΚΧΕΙΛΩΣΗΣ ΚΑΙ ΣΥΝΔΕΣΗΣ ΣΩΛΗΝΑ

3-1 ΠΡΟΦΥΛΑΞΕΙΣ ΓΙΑ ΤΙΣ ΣΥΣΚΕΥΈΣ ΠΟΥ ΧΡΗΣΙΜΟΠΟΙΟΥΝ ΨΥΚΤΙΚΟ ΡΩ 32

• Χρησιμοποιήστε λάδι εστέρα, λάδι αιθέρα ή αλκυλιοβενζόλη (μικρή ποσότητα) σαν ψυκτικό λάδι για την εφαρμογή στα διαπλατυσμένα τμήματα.
• Χρησιμοποιήστε φωσφορούχο κρατέρωμα C1220 για τη σύνδεση των σλωληνώσεων ψυκτικού, όταν έχετε χαλκοσωλήνες και σωλήνες κράματος χαλκού χωρίς ενώσεις. Χρησιμοποιείτε σωλήνες ψυκτικού με πάχος σύμφωνα με τις προδιαγραφές στον παρακάτω πίνακα. Βεβαιωθείτε ότι οι εσωτερικές επιφάνειες των σωλήνων είναι καθαρές και δεν περιέχουν επικίνδυνες προσμίζεις όπως θεικές ενώσεις, οξειδωτικά, νρινίσματά ή σκόνη.

Να εφαρμόζεται πάντα μη οξειδωτική χαλκοκόλληση κατά τη χαλκοκόλληση των σωλήνων, διαφορετικά θα καταστραφεί ο συμπιεστής.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Κατά την εγκατάσταση ή τη μετακίνηση του κλιματιστικού, χρησιμοποιείτε μονό το συνιστώμενο ψυκτικό (R32) για την πλήρωση των γραμμών ψυκτικού. Μην το αναμιγνύετε με άλλο ψυκτικό μέσο και μην αφήνετε τον αέρα να παραμένει μέσα στις γραμμές.

Εάν αναμιχθεί αέρας με το ψυκτικό, ενδέχεται να προκαλέσει ασυνήθιστα υψηλή πίεση στη γραμμή ψυκτικού, με ενδεχόμενο έκρηξης και άλλους κινδύνους.

Η χρήση ψυκτικού διαφορετικού από αυτό που καθορίζεται για το σύστημα θα προκαλέσει μηχανική βλάβη ή δυσλειτουργία του συστήματος ή ζημιά στο σύστημα. Στη χειρότερη περίπτωση, μια τέτοια ενέργεια ενδέχεται να υπονομεύσει την ασφάλεια του προϊόντος.

Μέγεθος σωλήνα (mm)	6,35 9,52 12,7 15,88 19,05 22,2 25,4 28,58
Πάχος (mm)	0,8 0,8 0,8 1,0 1,0 1,0 1,0

• Μην χρησιμοποιείτε σωλήνες με πάχος μικρότερο από τις προδιαγραφές του παραπάνω πίνακα.
• Χρησιμοποιήστε σωλήνες 1/2 Η ή Η εάν η διάμετρος είναι 19,05 mm ή μεγαλύτερη.
  • Φροντίζετε να υπάρχει κατάλληλος εξαερισμός, προκειμένου να αποτρέπεται τυχόν ανάφλεξη. Επιπλέον, φροντίζετε να εφαρμόζετε μέτρα πυροπρόληψης ώστε να μην υπάρχουν επικίνδυνα ή εύφλεκτα αντικείμενα στη γύρω περιοχή.

3-2. ΕΚΧΕΙΛΩΣΗ

1) Κόψτε σωστά το σωλήνα με ένα κόφτη σωλήνα. (Fig. 1, 2)

2) Καθαρίστε εντελώς όλα τα γρέζια από την κομμένη διατομή του σωλήνα. (Fig. 3) • Ενώ καθαρίζετε τα γρέζια, τοποθετήστε τον χάλκινο σωλήνα με φορά προς τα κάτω, για να αποφύγετε να πέσουν γρέζια μέσα στο σωλήνα.
3) Αφαιρέστε τα περικόχλια εκχείλωσης που υπάρχουν στην εσωτερική και την εξωτερική μονάδα και κατόπιν τοποθετήστε τα στους σωλήνες που έχετε ήδη καθαρίσει καλά από τα γρέζια. (Είναι αδύνατο να τα τοποθετήσετε μετά τη διαπλάτυνση.)
4) Εκχείλωση (Fig. 4, 5). Κρατήστε σταθερά το χαλκοσωλήνα στις διαστάσεις που υποδεικνύονται στον πίνακα. Επιλέξτε Α ττ από τον πίνακα, ανάλογα με το εργαλείο που χρησιμοποιείτε.
5) Έλεγχος

• Συγκρίνετε την εκχείλωση με την Fig. 6.

- Εάν η εκχείλωση βρεθεί ελαττωματική, αποκόψτε αυτό το κομμάτι και επαναλάβετε τη διαδικασία.

Διάμετρος σωλήνα (mm)	Παξιμάδι (mm)	A (mm) Κλειδί ροπής στρέψης
		Εργαλείο τύπου συμπλέκτη για R32, R410Α	Εργαλείο τύπου συμπλέκτη για R22	Εργαλείο τύπου πεταλούδα για R22	N·m kg	cm
ø6,35 (1/4")	17	41,2 350 - 4200 - 0,5 1,0 - 1,5	1,5 - 2,0	13,7 - 17,7	140 - 180
ø9,52 (3/8")	22 34,3 -
ø12,7 (1/2")	26		2,0 - 2,5	49,0 - 56,4	500 - 575
ø15,88 (5/8")	29 73,5 - 78,4 750 - 800

Χαλκοσωλήνας

Fig. 1

Fig. 2

Fig. 3

Fig. 4

A Καλούπι Χαλκοσωλήνας Παξιμάδι εκχείλωσης

Fig. 5

Fig. 6

3-3. ΣΥΝΔΕΣΗ ΣΩΛΗΝΑ

- Το μέγεθος του συνδεδεμένου σωλήνα διαφέρει ανάλογα με τα μοντέλα και την ισχύ των εσωτερικών μονάδων.

Ισχύς εσωτερικής μονάδας 25 ~ 50
Μέγεθος σωλήνα υγρού ø6,35
Μέγεθος σωλήνα αερίου ø9,52

• Χρησιμοποιήστε τον παραπάνω πίνακα ροπής στρέψης σαν οδηγό για την ένωση τημμάτων της εσωτερικής μονάδας και σφίξτε χρησιμοποιώντας δύο κλειδία. Η υπερβολική σύσφίξη καταστρέφει την εκχειλωμένη διατομή.
  1) Αλείψτε μια λεπτή επίστρωση από ψυκτικό λάδι (G) στα εκχειλωμένα άκρα των σωλήνων και στις συνδέσεις των σωλήνων της εξωτερικής μονάδας.
  2) Ευθυγραμμίστε το κέντρο του σωλήνα με το κέντρο των συνδέσεων των σωλήνων της εξωτερικής μονάδας και έπειτα βιδώστε σφιχτά 3 με 4 στροφές το παξιμάδι εκχείλωσης με το χέρι.
  3) Σφίξτε το παξιμάδι εκχείλωσης με κλειδί ροπής στρέψης όπως καθορίζεται στον παρακάτω πίνακα.

• Το υπερβολικό σφίξιμο μπορεί να προκαλέσει βλάβη στο παξιμάδι εκχείλωσης, με αποτέλεσμα τη διαρροή ψυκτικού υγρού.
- Βεβαιωθείτε ότι τυλίξατε με μονωτικό υλικό τις σωληνώσεις. Η άμεση επαφή με σωληνώσεις χωρίς μόνωση ενδέχεται να προκαλέσει εγκαύματα ή κρυοπαγήματα.

3-4. ΜΟΝΩΣΗ ΚΑΙ ΠΕΡΙΔΕΣΗ

1) Καλύψτε τις ενώσεις των σωληνώσεων με κάλυμμα.
2) Για την εξωτερική μονάδα, μονώστε καλά κάθε σωλήνωση, συμπεριλαμβανομένων των βαλβίδων.
3) Χρησιμοποιώντας ταινία περίδεσης (Ε), εφαρμόστε την ταινία αρχίζοντας από την είσοδο της εξωτερικής μονάδας.

• Καλύψτε το τέλος της ταινίας περίδεσης (Ε) με κολλητική ταινία.
• Όταν η διάταξη των συληνώσεων πρέπει να γίνει διαμέσου ταβανιών, ντουλαπιών ή οπουδήποτε η θερμοκρασία και η υγρασία είναι μεγάλη, περιτυλίξτε επιπλέον μόνωση του εμπορίου για την αποφυγή συμπυκνώσεων.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κατά την εγκατάσταση της μονάδας, συνδέστε με ασφάλεια τους ψυκτικούς σωλήνες πριν θέσετε σε λειτουργία το συμπι- εστή.

⚠️ ΠΡΟΣΟΧΗ

Στην περίπτωση που υπάρχουν θύρες που δεν χρησιμοποιούνται, βεβαιωθείτε ότι τα παξιμάδια τους είναι καλά σφιγμένα.

4. ΔΙΑΔΙΚΑΣΙΕΣ ΚΑΘΑΡΙΣΜΟΥ, ΔΟΚΙΜΗ ΔΙΑΡΡΟΗΣ ΚΑΙ ΕΛΕΓΧΟΣ ΛΕΙΤΟΥΡΓΙΑΣ

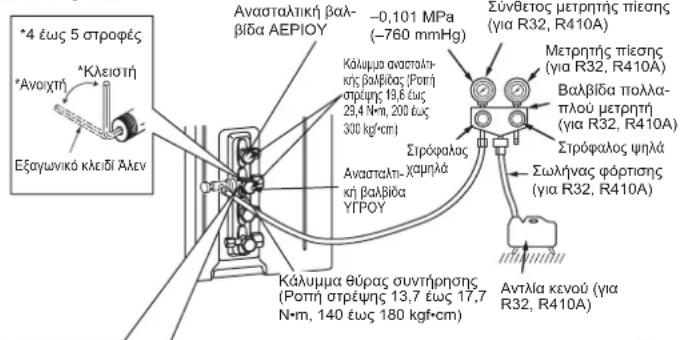

4-1. ΔΙΑΔΙΚΑΣΙΕΣ ΚΑΘΑΡΙΣΜΟΥ ΚΑΙ ΔΟΚΙΜΗ ΔΙΑΡΡΟΗΣ

1) Αφαιρέστε το κάλυμμα της θύρας συντήρησης της ανασταλτικής βαλβίδας από την πλευρά των σωλήνων της εξωτερικής μονάδας. (Στην αρχική τους κατάσταση, οι ανασταλτικές βαλβίδες είναι πλήρως κλειστές και καλυμμένες με καπάκι.)
2) Συνδέστε τη βαλβίδα του πολλαπλού μετρητή και την αντλία κενού στη θύρα συντήρησης της ανασταλτικής βαλβίδας στην πλευρά του σωλήνα αερίου της εξωτερικής μονάδας.
3) Λειτουργήστε την αντλία κενού. (Λειτουργήστε για περισσότερα από 15 λεπτά.)
4) Ελέγξτε το κενό με τη βαλβίδα πολλαπλού μετρητή, κλείστε την και διακόψτε τη λειτουργία της αντλίας κενού.
5) Αφήστε την όπως είναι για ένα με δύο λεπτά. Βεβαιώθείτε ότι η βελόνα της βαλβίδας του πολλαπλού μετρητή παραμένει στην ίδια θέση. Επιβεβαιώστε ότι ο μετρητής δείχνει -0,101 MPa [Μετρητής] (-760 mmHg).
6) Αφαιρέστε γρήγορα τον πολλαπλό μετρητή βαλβίδας από τη θύρα συντήρησης της ανασταλτικής βαλβίδας.
7) Ανοίξτε πλήρως όλες τις ανασταλτικές βαλβίδες στο σωλήνα αερίου και στο σωλήνα υγρού. Η λειτουργία χωρίς να είναι ανοικτές οι βαλβίδες μειώνει την απόδοση και δημιουργεί προβλήματα.
8) Ανατρέξτε στα βήματα 1-2. και, εάν χρειάξεται, πληρώστε με την υποδεικυόμενη ποσότητα ψυκτικού. Βεβαιωθείτε ότι η πλήρωση με υγρό ψυκτικό πραγματοποιείται σε αργό ρυθμό. Διαφορετικά, ενδέχεται να αλλάξει η σύνθεση του ψυκτικού στο σύστημα και να επηρεαστεί η απόδοση του κλιματιστικού.
9) Σφίξτε το κάλυμμα της θύρας συντήρησης ώστε να επανέλθει στην αρχική κατάσταση.
10) Δοκιμή διαρροής

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για την αποφυγή του κινδύνου πρόκλησης πυρκαγιάς, βεβαιωθείτε ότι δεν υπάρχουν εύφλεκτα υλικά ή πηγές ανάφλεξης προτού ανοίξετε τις ανασταλτικές βαλβίδες.

4 έως 5 στροφές Ανασταλική βαλ- βίδα ΑΕΡΙΟΥ -0,101 MPa (-760 mmHg) Συνθετος μετρητής πίεσης (για R32, R410A) Μετρητής πίεσης (για R32, R410A) Βαλβίδα πολλα- πλού μετρητή (για R32, R410A) Σιρόφαλος ψηλά Σωλήνας φόρτισης (για R32, R410A) Αντλία κενού (για R32, R410A) Κάλυμμα θόρας συντήρησης (Ροπή στρέψης 13,7 έως 17,7 N·m, 140 έως 180 kgf·cm)

Θύρα επισκευής Βαλβίδα ελέγου Ανοιχτή Κλειστή Α Κυρίως σώμ Σωλήνας φόρτισης (για R32, R410A)

Φροντίστε να αντικαταστήσετε το κατάκι μετά την εργασία.

Προφυλάξεις κατά τη χρήση της βαλβίδας ελέγχου

Εάν, κατά την προσάρτηση της βαλβίδας ελέγχου στη θύρα συντήσησης, ασκηθεί υπερβολική πίεση, υπάρχει κίνδυνος το κυρίως τμήμα της βαλβίδας να παραμορφωθεί ή να χαλαρώσει. Στην περίπτωση αυτή μπορεί να προκληθεί διαρροή αερίου

Όταν συνδέετε τη βαλβίδα ελέγχου στη θύρα συντήρησης, βεβαιωθείτε όπ το κυρίως τμήμα της βαλβίδας βρίσκεται στην κλειστή θέση και, στη συνέχεια, σφίξε το εξάρτημα Α. Μην συσφίγγετε το εξάρτημα Α και μην στρέφετε το κυρίως σύμα όταν το κυρίως τμήμα της βαλβίδας βρίσκεται στην ανοιχτή θέση.

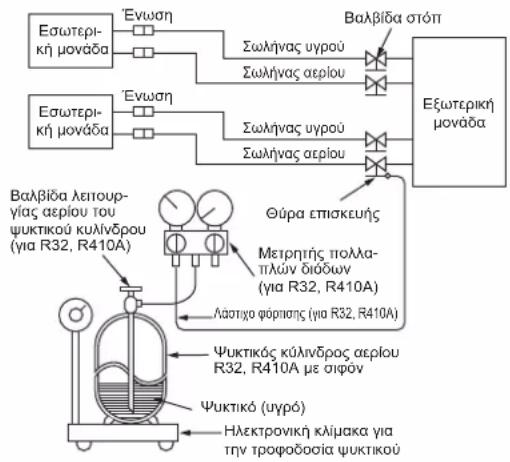

4-2. ΠΛΗΡΩΣΗ ΜΕ ΑΕΡΙΟ

Γεμίστε με αέριο τη μονάδα.

1) Συνδέστε τον κύλινδρο αερίου στην υποδοχή συντήρησης της ανασταλτικής βαλβίδας.
2) Εκτελέστε καθαρισμό με αέρα της σωλήνας (ή λάστιχο), που βγαίνει από τον ψυκτικό κύλινδρο αερίου.
3) Ξαναγεμίστε την καθορισμένη ποσότητα ψυκτικού, ενώ λειτουργείτε το κλιματιστικό στην ψύξη.

Σημείωση:

Στην περίπτωση που θα προσθέσετε ψυκτικό μέσο, να τηρήσετε την ποσότητα που προσδιορίζεται για τον ψυκτικό κύκλο.

ΠΡΟΣΟΧΗ:

Όταν φορτίζετε το ψυκτικό σύστημα με πρόσθετο ψυκτικό, βεβαιωθείτε ότι χρησιμοποιείτε ψυκτικό υγρό. Αν προσθέσετε ψυκτικό αέριο μπορεί να αλλάξει η σύνθεση του ψυκτικού στο σύστημα και να επηρεάσει δυσμενώς την κανονική λειτουργία του κλιματιστικού. Επίσης, κάντε αργά την πλήρωση του υγρού ψυκτικού, αλλιώς ο συμπιεστής θα μπλοκάρει.

Κατά την διάρκεια των ψυχρών μηνών για να διατηρήσετε την υψηλή πίεση στον κύλινδρο αερίου, ζεστάνετέ τον με χλιαρό νερό (κάτω των 40°C). Ποτέ όμως μην χρησιμοποιήσετε φωτιά ή ατμό.

4-3. ΚΛΕΙΔΩΜΑ ΤΗΣ ΚΑΤΑΣΤΑΣΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΤΟΥ ΚΛΙΜΑΤΙΣΤΙΚΟΥ (ΨΥΞΗ, ΑΦΥΓΡΑΝΣΗ, ΘΕΡΜΑΝΣΗ)

• Περιγραφή της λειτουργίας:

Με αυτήν τη λειτουργία, μόλις τεθεί σε κατάσταση COOL/DRY (ΨΥΞΗ/ΑΦΥ-ΓΡΑΝΣΗ) ή HEAT (ΘΕΡΜΑΝΣΗ), το κλιματιστικό θα λειτουργεί μόνο σε αυτή την κατάσταση.

* Για να ενεργοποιήσετε αυτήν τη λειτουργία θα πρέπει να αλλάξετε τη ρύθμιση. Εξηγήστε αυτή τη λειτουργία στους πελάτες σας και ρωτήστε τους εάν θέλουν να την χρησιμοποιήσουν.

[Διαδικασία κλειδώματος κατάστασης λειτουργίας]

1) Βεβαιωθείτε ότι έχετε διακόψει την τροφοδοσία ρεύματος του κλιματιστικού πριν κάνετε τη ρύθμιση.
2) Για να ενεργοποιήσετε αυτήν τη λειτουργία, τοποθετήστε το διακόπτη "1" του SW1 που βρίσκεται στην εξωτερική πλακέτα ενδείξεων στη θέση ΟΝ (ΕΝΕΡΓΟΠΟΙΗΣΗ).
3) Για να κλειδώσετε τη λειτουργία στην κατάσταση COOL/DRY (ΨΥΞΗ/ΑΦΥ-ΓΡΑΝΣΗ), τοποθετήστε το διακόπτη "2" του SW1 που βρίσκεται στην εξωτερική πλακέτα ενδείξεων στη θέση OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ). Για να κλειδώσετε τη λειτουργία στην κατάσταση HEAT (ΘΕΡΜΑΝΣΗ), τοποθετήστε τον ίδιο διακόπτη στη θέση ON (ΕΝΕΡΓΟΠΟΙΗΣΗ).
4) Ανοίξτε την τροφοδοσία ρεύματος για το κλιματιστικό.

SW1 ON 1 2 3 4 SW2 ON 1 2 3 4 5 6 SW1 ON COOL (ΨΥΞΗ)/ DRY (ΑΦΥΓΡΑΝΣΗ) SW1 ON 1 2 3 4 HEAT (ΘΕΡΜΑΝΣΗ)

4-4. ΜΕΙΩΣΗ ΤΟΥ ΕΠΙΠΕΔΟΥ ΘΟΡΥΒΟΥ ΛΕΙΤΟΥΡΓΙΑΣ ΤΗΣ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ

• Περιγραφή της λειτουργίας:

Με αυτήν τη λειτουργία, μπορεί να μειωθεί ο θόρυβος λειτουργίας της εξωτερικής μονάδας μέσω της μείωσης του φόρτου λειτουργίας, όπως για παράδειγμα, κατά τη διάρκεια της νύχτας στην κατάσταση ΨΥΞΗΣ. Ωστόσο, έχετε υπόψη σας όπι με την ενεργοποίηση αυτής της λειτουργίας, ενδέχεται να μειωθεί η ένταση της ψύξης και της θέρμανοης.

* Για να ενεργοποιήσετε αυτήν τη λειτουργία θα πρέπει να αλλάξετε τη ρύθμιση. Εξηγήστε αυτή τη λειτουργία στους πελάτες σας και ρωτήστε τους εάν θέλουν να την χρησιμοποιήσουν.

[Διαδικασία μείωσης επιπέδου θορύβου λειτουργίας]

1) Βεβαιωθείτε ότι έχετε διακόψει την τροφοδοσία ρεύματος του κλιματιστικού πριν κάνετε τη ρύθμιση.
2) Για να ενεργοποιήσετε αυτήν τη λειτουργία, τοποθετήστε το διακόπτη “3” του SW1 που βρίσκεται στην εξωτερική πλακέτα ενδείξεων στη θέση ΟΝ (ΕΝΕΡΓΟΠΟΙΗΣΗ).
3) Ανοίξτε την τροφοδοσία ρεύματος για το κλιματιστικό.

Μείωση του επιπέδου θορύβου λειτουργίας

4-5. ΔΟΚΙΜΑΣΤΙΚΗ ΛΕΙΤΟΥΡΓΙΑ

• Οι δοκιμές λειτουργίας των εσωτερικών μονάδων θα πρέπει να εκτελούνται μεμονωμένα. Ανατρέξτε στο εγχειρίδιο εγκατάστασης που συνόδευε την εσωτερική μονάδα και βεβαιωθείτε ότι όλες οι μονάδες λειτουργούν σωστά.
  • Στην περίπτωση που οι δοκιμές λειτουργίας εκτελεστούν ταυτόχρονα σε όλες τις μονάδες, δεν θα είναι δυνατός ο εντοπισμός τυχόν λανθασμένων συνδέσεων στους ψυκτικούς σωλήνες και στα καλώδια σύνδεσης της εσωτερικής/εξωτερικής μονάδας. Για αυτόν τον λόγο, θα πρέπει να εκτελέσετε τις δοκιμές λειτουργίας ξεχωριστά.

Βεβαιωθείτε ότι έχουν γίνει τα εξής.

- Υπάρχει τροφοδοσία στη μονάδα.

- Οι ανασταλτικές βαλβίδες είναι ανοιχτές.

Σχετικά με το μηχανισμό επανεκκίνησης ασφαλείας

Αφού σταματήσει ο συμπιεστής, ο μηχανισμός ασφαλείας επανεκκίνησης συνεχίζει να λειτουργεί έται ώστε ο συμπιεστής να μη λειτουργήσει για 3 λεπτά προστατεύοντας το κλιματιστικό.

4-6. ΔΙΕΥΚΡΙΝΙΣΕΙΣ ΓΙΑ ΤΟ ΧΡΗΣΤΗ

• Στις ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ διευκρινίζεται ο τρόπος χρήσης του κλιματιστικού (χρήση του τηλεχειριστηρίου, αφαίρεση των φίλτρων αέρα, αφαίρεση ή τοποθέτηση του τηλεχειριστηρίου στη βάση στήριξης, καθαρισμός, προφυλάξεις κατά τη λειτουργία, κλπ.).
- Υποδείξτε στο χρήστη να διαβάσει προσεχτικά τις ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ.

5. EKKENΩΣH

Κατά την αλλαγή θέσης ή την απόρριψη του κλιματιστικού, εκκενώστε το σύστημα ακολουθώντας την παρακάτω διαδικασία έτσι ώστε να μην απελευθερωθεί ψυκτικό υγρό στην ατμόσφαιρα.
1) Κλείστε τον αυτόματο διακόπτη.
2) Συνδέστε τη βαλβίδα του πολλαπλού μετρητή στη θύρα συντήρησης της ανασταλτικής βαλβίδας στην πλευρά του σωλήνα αερίου της εξωτερικής μονάδας.
3) Κλείστε πλήρως την ανασταλτική βαλβίδα στην πλευρά του σωλήνα υγρού της εξωτερικής μονάδας. 4) Ανοίξτε τον αυτόματο διακόπτη.
5) Εκκινήστε τη λειτουργία ΨΥΞΗΣ (COOL) έκτακτης ανάγκης σε όλες τις εσωτερικές μονάδες.
6) Όταν ο μετρητής πίεσης δείξει 0,05 έως 0 MPa [Μετρητής] (περίπου 0,5 έως 0 kgf/cm ^2 ), κλείστε πλήρως την ανασταλτική βαλβίδα στην πλευρά του σωληνα αερίου της εξωτερικής μονάδας και διακόψτε τη λειτουργία. (Για τη μέθοδο διακοπής της λειτουργίας, ανατρέξτε στο εγχειρίδιο εγκατάστασης της εξωτερικής μονάδας).

* Αν έχει προστεθεί υπερβολική ποσότητα ψυκτικού υγρού στο σύστημα του κλιματιστικού, η πίεση ενδέχεται να μην πίεσει στα 0,05 MPa [Μετρητής] (περίπου 0,5 kgf/cm²) ή ενδέχεται να ενεργοποιηθεί η λειτουργία προστασίας εξαιτίας της αύξησης της πίεσης στο κύκλωμα ψυκτικού υγρού υψηλής πίεσης. Αν συμβεί κάτι τέτοιο, χρησιμοποιήστε μια συσκευή συλλογής ψυκτικού υγρού για να συλλέξετε όλη το ψυκτικό υγρό από το σύστημα και, στη συνέχεια, επαναπληρώστε το σύστημα με τη σωστή ποσότητα ψυκτικού υγρού, αφού επανατοποθείτήσετε την εσωτερική και την εξωτερική μονάδα.

7) Κλείστε τον αυτόματο διακόπτη. Αφαιρέστε το μετρητή πίεσης και τη σωλήνωση ψυκτικού υγρού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κατά την εκκένωση του ψυκτικού υγρού, διακόψτε τη λειτουργία του συμπιεστή πριν αποσυνδέσετε τους σωλήνες ψυκτικού υγρού.

Εάν εισχωρήσει στους σωλήνες οποιαδήποτε ξένη ουσία, όπως αέρας, ενδέχεται να προκληθεί διάρρηξη του συμπιεστή και τραυματισμός.

ÍNDICE

με το παρόν πιστοποιε! με αποκλειστική της ευθύνη ότι οι τα κλιματιστικά και οι αντλίες θέρμανσης που περιγράφονται παρακάτω για χρήση σε οικιακό, επαγγελματικό και ελαφριάς βιομηχανίας περιβάλλοντα:

Σημείωση: Ο σειριακός του αριθμός βρίσκεται στην πινακίδα ονόματος του προϊόντος.
