BRUGSANVISNING MSZ-DW25VF MITSUBISHI
Oversættelse af den originale tekst
- Denne håndbog beskriver kun, hvordan udendørsenheden installeres. Vedrørende installation af indendørsenheden henvises til installationshåndbogen for indendørsenheden.

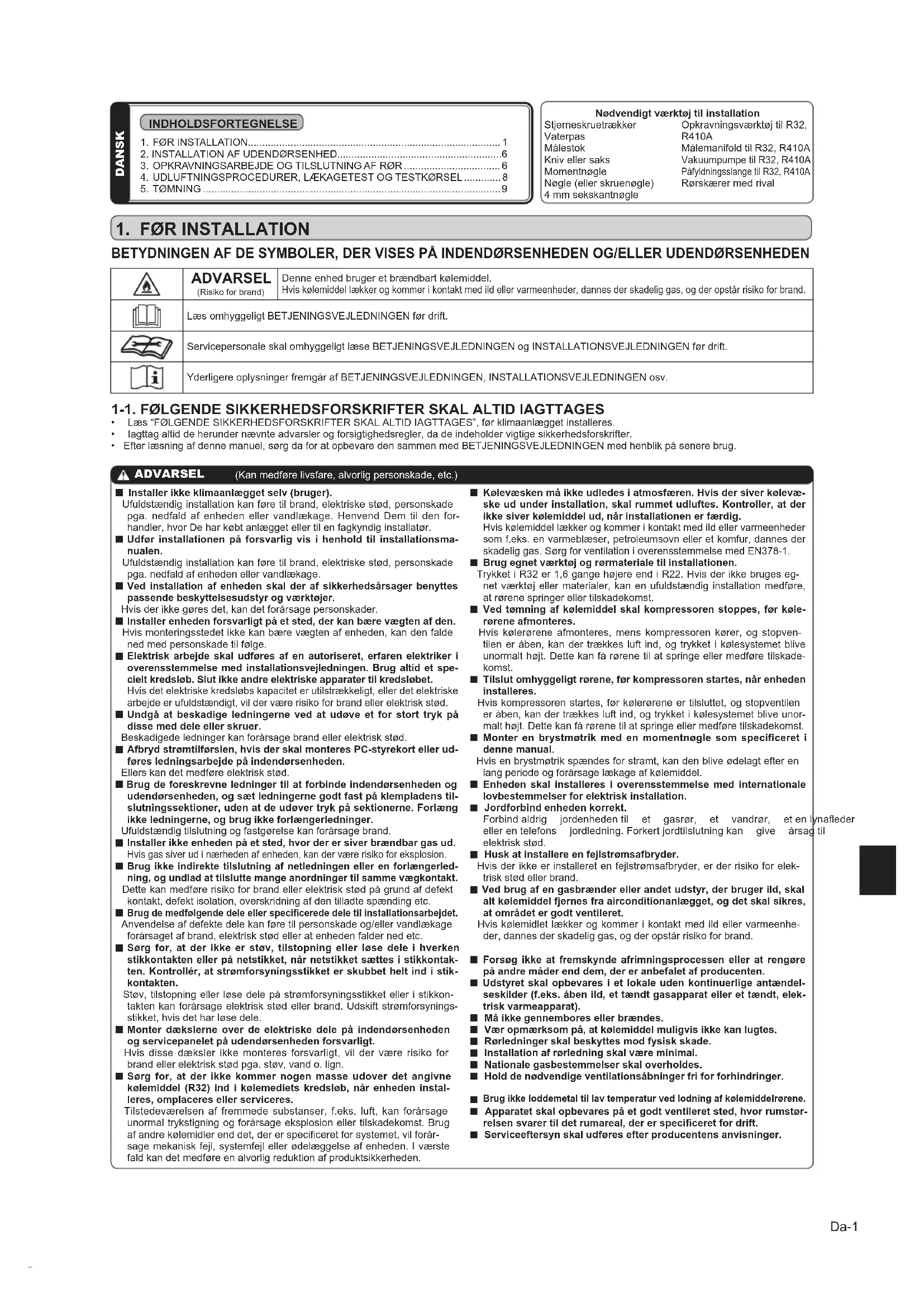

Installationsanvisning
DA Gå til ovenstående websted for at downloade manualer og vælge modelnavn, og vælg derefter sprog.
Nødvendigt værktøj til installation
| Stjerneskruetrækker | Opkravningsværktøj til R32, |
| Vaterpas | R410A |
| Målestok | Målemanifold til R32, R410A |
| Kniv eller saks | Vakuumpumpe til R32, R410A |
| Momentnøgle | Pafyldningsslange til R32, R410A |
| Nøgle (eller skruenøgle) | Rørskærer med rival |
| 4 mm sekskantnøgle |
1. F∅R INSTALLATION
BETYDNINGEN AF DE SYMBOLER, DER VISES PÅ INDEND∅RSENHEDEN OG/ELLER UDEND∅RSENHEDEN
![]() | ADVARSEL(Risiko for brand) | Denne enhed bruger et brændbart kølemiddel.Hvis kølemiddel lækker og kommer i kontakt med ild eller varmeenheder, dannes der skadelig gas, og der opstår risiko for brand. |
![]() | Læs omhyggeligt BETJENINGSVEJLEDNINGEN før drift. | |
![]() | Servicepersonale skal omhyggeligt læse BETJENINGSVEJLEDNINGEN og INSTALLATIONSVEJLEDNINGEN før drift. | |
![]() | Yderligere oplysninger fremgår af BETJENINGSVEJLEDNINGEN, INSTALLATIONSVEJLEDNINGEN osv. | |
1-1. F∅LGENDE SIKKERHEDSFORSKRIFTER SKAL ALTID IAGTTAGES
- Læs "F∅LGENDE SIKKERHEDSFORSKRIFTER SKAL ALTID IAGTTAGES", før klimaanlægget installeres.
- lagtag altid de herunder nævnte advarsler og forsigtighedsregler, da de indeholder vigtige sikkerhedsforskrifter.
- Efter læsning af denne manuel, sørg da for at opbevare den sammen med BETJENINGSVEJLEDNINGEN med henblik på senere brug.
ADVARSEL (Kan medføre livsfare, alvorlig personskade, etc.)
■ Installer ikke klimaanlægget selv (bruger).
Ufuldstændig installation kan føre til brand, elektriske stød, personskade pga. nedfald af enheden eller vandlækage. Henvend Dem til den forhandler, hvor De har købt anlægget eller til en fagkyndig installatør.
■ Udfør installationen på forsvarlig vis i henhold til installationsmanualen.
Ufuldstændig installation kan føre til brand, elektriske stød, personskade pga. nedfald af enheden eller vandlækage.
■ Ved installation af enheden skal der af sikkerhedsårsager benyttes passende beskyttelsesudstyr og værktøjer.
Hvis der ikke gøres det, kan det forårsage personskader.
■ Installer enheden forsvarligt på et sted, der kan bære vægten af den. Hvis monteringsstedet ikke kan bære vægten af enheden, kan den falde ned med personskade til følge.
■ Elektrisk arbejde skal udføres af en autoriseret, erfaren elektriker i overensstemmelse med installationsvejledningen. Brug altid et specielt kredsløb. Slut ikke andre elektriske apparater til kredsløbet. Hvis det elektriske kredsløbs kapacitet er utilstrækkeligt, eller det elektriske arbejde er ufuldstændigt, vil der være risiko for brand eller elektrisk stød.
■ Undgå at beskadige ledningerne ved at udøve et for stort tryk på disse med dele eller skruer.
Beskadigede ledninger kan forårsage brand eller elektrisk stød.
■ Afbryd strømtilførslen, hvis der skal monteres PC-styrekort eller udføres ledningsarbejde på indendørsenheden.
Ellers kan det medføre elektrisk stød.
Brug de foreskrevne ledninger til at forbinde indendørsenheden og udendørsenheden, og sæt ledningerne godt fast på klempladens tilslutningssektioner, uden at de udøver tryk på sektionerne. Forlæng ikke ledningerne, og brug ikke forlængerledninger.
Ufuldstændig tilslutning og fastgørelse kan forårsage brand.
- Installer ikke enheden på et sted, hvor der er siver brændbar gas ud. Hvis gas siver ud i nærheden af enheden, kan der være risiko for eksplosion.
Brug ikke indirekte tilslutning af netledningen eller en forlængerledning, og undlad at tilslutte mange anordninger til samme vægkontakt. Dette kan medføre risiko for brand eller elektrisk stod på grund af defekt kontakt, defekt isolation, overskridning af den tilladte spænding etc.
Brug de medfølgende dele eller specificerede dele til installationsarbejdet. Anvendelse af defekte dele kan føre til personskade og/eller vandlækage forårsaget af brand, elektrisk stød eller at enheden falder ned etc.
■ Sørg for, at der ikke er støv, tilstopning eller løse dele i hverken stikkontakten eller på netstikket, när netstikket sættes i stikkontakten. Kontrollér, at strømforsyningsstikket er skubbet helt ind i stikkontakten.
Støv, tilstopning eller løse dele på strømforsyningsstikket eller i stikkontakten kan forårsage elektrisk stød eller brand. Udskift strømforsyningsstikket, hvis det har løse dele.
■ Monter dækslerne over de elektriske dele på indendørsenheden og servicepanelet på udendørsenheden forsvarligt.
Hvis disse dæksler ikke monteres forsvarligt, vil der være risiko for brand eller elektrisk stød pga. støv, vand o. lign.
■ Sørg for, at der ikke kommer nogen masse udover det angivne kølemiddel (R32) ind i kølemediets kredsløb, när enheden installeres, omplaceres eller serviceres.
Tilstedeværelsen af fremmede substanser, f.eks. luft, kan forårsage unormal trykstigning og forårsage eksplosion eller tilskadekomst. Brug af andre kølemidler end det, der er specificeret for systemet, vil forårsage mekanisk fejl, systemfejl eller ødelæggelse af enheden. I værste fald kan det medføre en alvorlig reduktion af produktsikkerheden.
Kølevæsken må ikke udledes i atmosfæren. Hvis der siver kølevæske ud under installation, skal rummet udluftes. Kontroller, at der ikke siver kølemiddel ud, när installationen er færdig.
Hvis kølemiddel lækker og kommer i kontakt med ild eller varmeenheder som f.eks. en varmeblæser, petroleumsovn eller et komfur, dannes der skadelig gas. Sørg for ventilation i overensstemmelse med EN378-1.
Brug egnet værktøj og rørmateriale til installationen.
Trykket i R32 er 1,6 gange højere end i R22. Hvis der ikke bruges egnet værktøj eller materialer, kan en ufuldstændig installation medføre, at rørene springer eller tilskadekomst.
■ Ved tømning af kølemiddel skal kompressoren stoppes, før køle-rørene afmonteres.
Hvis kølerørene afmonteres, mens kompressoren kører, og stopventilen er åben, kan der trækkes luft ind, og trykket i kølesystemet blive unormalt højt. Dette kan få rørene til at springe eller medføre tilskadekomst.
- Tilslut omhyggeligt rørene, før kompressoren startes, när enheden installeres.
Hvis kompressoren startes, før kølerørene er tilsluttet, og stopventilen er åben, kan der trækkes luft ind, og trykket i kølesystemet blive unormalt højt. Dette kan få rørene til at springe eller medføre tilskadekomst.
■ Monter en brystmøtrik med en momentnøgle som specificeret i denne manual.
Hvis en brystmøtrik spændes for stramt, kan den blive ødelagt efter en lang periode og forårsage lækage af kølemiddel.
■ Enheden skal installeres i overensstemmelse med internationale lovbestemmelser for elektrisk installation.
■ Jordforbind enheden korrekt.
Forbind aldrig jordenheden til et gasrør, et vandrør, et en lynafleder eller en telefons jordledning. Forkert jordtilslutning kan give årsag til elektrisk stød.
■ Husk at installere en fejlstrømsafbryder.
Hvis der ikke er installeret en fejlstrømsafbryder, er der risiko for elektrisk stød eller brand.
Ved brug af en gasbrænder eller andet udstyr, der bruger ild, skal alt kølemiddel fjernes fra airconditionanlægget, og det skal sikres, at området er godt ventileret.
Hvis kølemidlet lækker og kommer i kontakt med ild eller varmeenhe- der, dannes der skadelig gas, og der opstår risiko for brand.
■ Forsøg ikke at fremskynde afrimningsprocessen eller at rengøre på andre måder end dem, der er anbefalet af producenten.
Udstyret skal opbevares i et lokale uden kontinuerlige antændelseskilder (f.eks. åben ild, et tændt gasapparat eller et tændt, elektrisk varmeapparat).
■ Må ikke gennembores eller brændes.
■ Vær opmærksom på, at kølemiddel muligvis ikke kan lugtes.
■ Rørledninger skal beskyttes mod fysisk skade.
■ Installation af rørledning skal være minimal.
■ Nationale gasbestemmelser skal overholdes.
■ Hold de nødvendige ventilationsåbninger fri for forhindringer.
■ Brug ikke loddemetal til lav temperatur ved lodning af kølemiddelrørene.
■ Apparatet skal opbevares på et godt ventileret sted, hvor rumstørrelsen svarer til det rumareal, der er specificeret for drift.
■ Serviceeftersyn skal udføres efter producentens anvisninger.
▲ FORSIGTIG (Kan medføre alvorlig personskade under særlige omstændigheder og ved forkert anvendelse.)
■ Installer en fejlstrømsafbryder afhængig af installationsstedet.
Hvis der ikke er installeret jordtilslutningsafbryder, vil der være risiko for elektrisk stød.
■ Udfør afløbs/rørføringsarbejde på korrekt vis i henhold til installationsmanualen.
Hvis dette arbejde ikke udføres korrekt, kan der dryppe vand fra enheden og beskadige evt. artikler under enheden.
Rør ikke ved luftindtaget eller aluminiumlamellerne på udendørsenheden.
Det kan forårsage tilskadekomst.
- Installer ikke udendørsenheden, hvor der kan leve små dyr.
Hvis små dyr trænger ind i og rører ved de elektriske dele inde i enheden, kan det forårsage fejlfunktion, røgemission eller brand. Instruér også brugerne om at holde området omkring enheden rent.
■ Anvend ikke airconditionanlægget under indendørs byggearbejde, renovering eller voksbehandling af gulve.
Før airconditionanlægget anvendes, skal rummet udluftes, när sådan arbejde er udført. Hvis der ikke udluftes, kan der komme fremmedlegemer i airconditionanlægget, hvilket kan medføre vandlækage eller spredning af kondens.
1-2. SPECIFICATIONER
| Model | Strømforsyning *1 Ledningsspecifikationer *2 | Rørlængde og højdeforske *3, *4, *5, *6, *7, *8 | Udendørs Støjniveau | |||||||
| Mærkespænding | Frekvens | Afbryderka-pacitet | Strømforsy-ning | Forbindel-sesledning til indendørs-/udendørsenhed | Maks. rørlæng-de pr. inden-dørsenhed / til multisystem | Maks.højdeforskel *9 | Maks. antalbuk pr. inden-dørsenhed / til multisystem | Afkøling Opvarmning | ||
| MXZ-2HA40VF | 220-230-47 dB (A) 51 | 50 Hz 15 dB (A) | A | 3-trådet 2,0 mm^2 | 4-trådet 1,0/1,5 mm^2 | 20 m / 30 m | 15 m 20 / 30 | 44 dB (A) | 50 dB (A) | |
| MXZ-2HA50VF | ||||||||||
| Model | Den maksimale kølemiddelmængde | Kølemiddelmængde påfyldt fra fabrikken |
| MXZ-2HA40VF | 0,9 kg 0,9 kg | |
| MXZ-2HA50VF |
*1 Slut den til en stikkontakt, som har et mellemrum på 3 mm eller mere i äben tilstand, for at afbryde strømmen. (Når der er slukket for kontakten, skal alle poler være afbrudt.)
*2 Brug ledninger i overensstemmelse med design 60245 IEC 57. Brug indendørs-/udendørs forbindelseskablet i overensstemmelse med kabelspecifikationerne i installationshåndbogen til indendørsenheden.
*3 Brug aldrig rør med en tykkelse, der er mindre end den angivne. Trykstyrken er ikke tilstrækkelig.
*4 Brug et kobberrør eller et sömløst rør af kobberlegering.
*5 Pas på ikke at klemme røret sammen eller bukke det i rørbøjningen.
*6 Bøjningsradius for røret til kølevæske skal være 100 mm eller større.
*7 Isolationsmateriale: Varmeresistent skumplast, vægtfylde 0,045
*8 Husk at anvende isolering af den foreskrevne tykkelse. For tykt isoleringsmateriale forhindrer korrekt installation af indendørsenheden, og for tyndt isoleringsmateriale skaber kondens.
*9 Hvis udendørsenheden installeres højere end indendørsenheden, reduceres den maksimale højdeforskel til 10 m.
1-3. VALG AF EKSTRA SAMLINGER MED FORSKELLIG DIAMETER
Hvis forbindelsesrørets diameter ikke passer til åbningsstørrelsen på udendørsenheden, bruges rørsamlinger med forskellige diametre i overensstemmelse med nedenstående tabel.
(Enhed: mm (tommer))
| Åbningsstørrelse på udendørsenheden | Ekstra samlinger med forskellig diameter (åbningsstørrelse på udendørsenheden → diameter af forbindelsesrør) | |
| MXZ-2HA Væske / gas | 9,52 (3/8) → 12,7 (1/2) : MAC-A454JP-ESe installationsvejledningen for indendørsenheden vedrørende diameter af forbindelsesrøret til indendørsenheden. | |
| A, B ENHED 6,35 | (1/4) / 9,52 (3/8) | |
1-4. VALG AF INSTALLATIONSSTED
• Hvor den ikke er udsat for kraftig blæst.
- Hvor luftstrømmen er god og støvfri.
- Hvor den så vidt muligt ikke udsættes for regn eller direkte sol.
- Hvor eventuelle naboer ikke generes af lyd eller varm luft fra anlægget.
- Hvor der forefindes en solid væg, der forebygger støj og vibrationer.
- Hvor der ikke er risiko for brandfarlig gasudsivning.
- Husk at fastgøre enhedens ben, när den installeres.
- Hvor der er mindst 3 m til TV- eller radioantenne. Betjeningen af klimaanlægget kan påvirke radio- og TV-modtagelsen i områder, hvor modtagelsen er svag. Det kan være nødvendigt at installere en forstærker til påvirkede apparat.
• Installer enheden i vandret stilling.
- Monter enheden på et sted, der ikke påvirkes af snefald eller snefygning. I områder med kraftigt snefald skal der monteres et tag over, en sokkel og/eller nogle skæmplader.
Bemærk:
Det er tilrådeligt at udføre en rørsløjfe i nærheden af den udendørs enhed for at reducere den vibration, der transmitteres fra denne.
Bemærk:
Følg nedenstående instruktioner, när airconditionanlægget bruges ved lave udetemperaturer.
- Udendørsenheden må aldrig monteres på et sted, hvor luftindtags-/udgangssiden er direkte udsat for blæst.
- For at forhindre at udendørsenheden udsættes for blæst, skal monteres med luftindtagssiden mod væggen.
- For at forhindre at udendørsenheden udsættes for blæst, anbefales det at montere en skæmplade på luftudgangssiden.
Undgå installering på følgende steder, hvor der nemt kan opstå problemer med klima-anlægget.
• Hvor der er risiko for udsivning af brændbar gas.
• Hvor der er meget maskinolie. - Hvor olie spildes, eller hvor området er fyldt med olieholdig os eller røg (f.eks. madlavningsområder og fabrikker, hvor plastikegenskaberne kunne blive ændret og dermed beskadiget).
• Hvor salt forekommer, f.eks. i kystområder. - Hvor der frembringes sulfidgas som f.eks. i områder med varme kilder.
- Hvor der er højfrekvensapparater eller trådløse apparater.
- Hvor der er en emission af høje niveauer af VOC, inklusive phthalat-blandinger, formaldehyd, etc., som kan forårsage kemisk spaltning.
- Apparatet skal opbevares, så der ikke forekommer mekaniske skader.

den
- R32 er – lige som andre typer kølemiddel – tungere end luft, og derfor kan det samle sig ved monteringspladen (nær gulvet). Hvis der samles R32 nær monteringspladen, kan det medføre en brændbar kølemiddelkoncentration, hvis enheden er placeret i et lille rum. Sørg derfor for, at enheden er placeret i et sikkert miljø med passende ventilation for at undgå antændelse. Hvis der konstateres kølemiddellækage i et rum eller område uden tilstrækkelig ventilation, må der ikke anvendes åben ild, før arbejdsmiljøet kan forbedres ved at sikre en passende ventilation.
- Kølemiddeltilslutninger skal være tilgængelige for vedligeholdelse.
- Installer udendørsenheder på et tilstrækkeligt stort område, hvor mindst én af enhedens fire sider ikke er blokeret, og hvor der ikke er fordybninger.


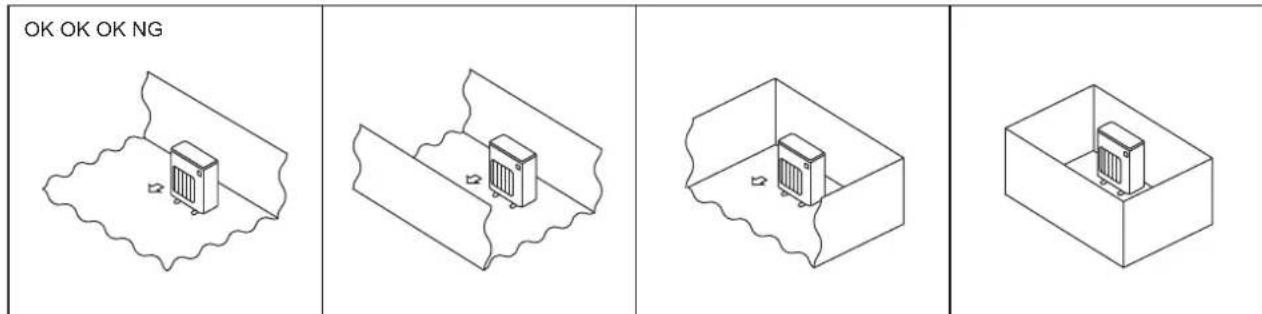

OK OK OK NG 3D Box 3D Box 3D Box 3D Box1-4-1. Minimum installationsområde for udendørsenheder
Hvis det ikke kan undgås, at enheden installeres på et sted, hvor alle fire sider er blokeret, eller hvor der er fordybninger, skal det bekræftes, at en af disse situationer (A. B eller C) er gældende.
Bemærk: Overholdelse af disse forholdsregler garanterer sikker brug af enheden, men ikke optimal ydelse.
A) Sørg for, at installationsområdet er tilstrækkeligt stort (minimumsområde for installation, Amin).
Installer enheden på et sted, hvor installationsområdet er mindst Amin svarende til kølemiddelmængde M (kølemiddel påfyldt af producenten + kølemiddel tilføjet lokalt).
| M [kg] Amin m^2 | |
| 1,0 12 | |
| 1,5 17 | |
| 2,0 23 | |
| 2,5 28 | |
| 3,0 34 | |
| 3,5 39 | |
| 4,0 45 | |
| 4,5 50 | |
| 5,0 56 | |
| 5,5 62 | |
| 6,0 67 | |
| 6,5 73 | |
| 7,0 78 | |
| 7,5 84 |


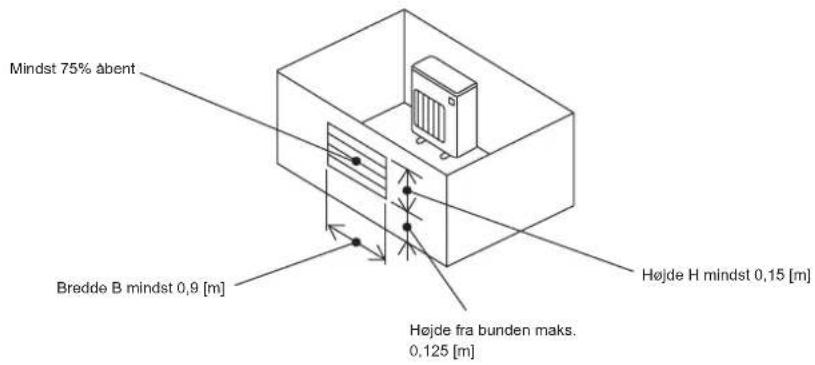

Højde fra bunden maks. 0,125 [m]C) Sørg for, at der er et åbent område med tilstrækkelig ventilation.
Sørg for, at det åbne område er mindst 0,9 [m] bredt og mindst 0,15 [m] højt.
Højden fra bunden af installationsområdet til den nederste kant af det abne område bør dog være maks. 0,125 [m].
Det åbne område skal være mindst 75% åbent.
Installer enheden i et rum, hvor gulvområdet er mindst Amin svarende til kølemiddelmængde M (kølemiddel påfyldt af producenten + kølemiddel tilføjet lokalt).
Installer indendørsenheden, så højden fra gulvet til den nederste kant af indendørsenheden er h0;
ved væginstallation: mindst 1,8 m;
ved ophængning i loft eller skjult installation i kassette eller loft: mindst 2,2 m.
Der er begrænsninger for installationshøjden for hver enkelt model, så læs installationsmanualen til den pågældende enhed.
Skjult i loftKassetteOphængning i loft
1-5. INSTALLATIONSDIAGRAM
| (A) | Strømforsyningskabel*2 1 | |
| (B) | Forbindelsesledning til indendørs/udendørsenhed*2 | 1 |
| (C) | Forlængerrør | 1 |
| (D) | Dæksel til væghul | 1 |
| (E) | Rørtape | 1 |
| (F) | Forlængerafløbsslange(eller blød PVC-slange, 15 mm indvendig diameter eller hårdt PVC-rør VP16) | 1 |
| (G) | Køleolie | Lille mængde |
| (H) | Kit | 1 |
| (I) | Fastgørelsesbånd til rør 2-7 | |
| (J) | Fastgørelsesskrue til (I) 2-7 | |
| (K) | Manchet til væghul | 1 |
| (L) | Blød PVC-slange, 15 mm indvendig diameter, eller hårdt PVC-rør VP16 til afløbsmuffe (1) | 1 |
Bemærk:
*2 Placer forbindelsesledningen til indendørs-/udendørsenheden (B) og strømforsyningskablet (A) med mindst 1 m afstand til TV-antennens kabel.
"Antal" for (B) til (K) i ovenstående tabel er det antal, der skal bruges pr. indendørsenhed.
1-6. AFL∅BSSLANGER TIL UDEND∅RSENHED
Udfør kun afløbsslangearbejdet ved dræning fra ét sted.
1) Montér afløbsslangerne, før indendørs- og udendørsenhedernes rør forbindes. 2) Tilslut den bløde PVC-slange (L), indvendig diameter 15 mm, som vist på illustrationen.
3) Montér afløbsslangerne med et fald for at opnå et hurtigt afløb.
Bemærk:
Installer enheden i vandret stilling.
Brug ikke afløbsmuffen (1) i kolde egne. Afløbet kan fryse til og få ventilatoren til at stoppe.
Udendørsenheden producerer kondensat under opvarmningsfunktionen. Vælg et installationssted, hvor det sikres, at udendørsenheden og/eller jorden under den ikke bliver våd af drænvand eller beskadiget af frosset drænvand.


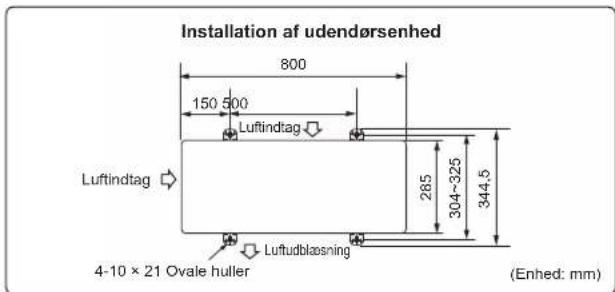

Installation af udendørsenhed 800 150 500 Luftindtag Luftindtag 285 304~325 344,5 Luftudblæsning 4-10 × 21 Ovale huller (Enhed: mm)Klimaanlægget skal monteres af en autoriseret fagmand i henhold til de lokale bestemmelser.
2-1. TILSLUTNING AF LEDNINGER TIL UDEND∅RSENHEDEN
1) Afmonter servicepanelet.
2) Løsn klemskruen, og tilslut forbindelsesledningen til indendørs/uden-dørsenheden (B) fra indendørsenheden til klempladen på korrekt vis. Vær omhyggelig, så ledningsføringen ikke udføres forkert. Fastgør ledningen på klempladen, så intet af kabelkernen er synligt, og der ikke tilføres nogen ekstern kraft til klempladens forbindelsesdel.
3) Stram klemskruerne godt til for at forhindre at de løsnes. Træk til sidst forsigtigt i ledningeme for at bekræfte, at de ikke går løs.
4) Udfør 2) og 3) for hver indendørsenhed.
5) Forbind strømforsyningskablet (A).
6) Montér forbindelsesledningen til indendørs/udendørsenheden (B) og strømforsyningskablet (A) med ledningsklemmerne.
7) Luk servicepanelet omhyggeligt. Kontroller, at 3-3. R∅RFORBINDELSE er udført.
- Når der er foretaget forbindelser mellem både strømforsyningskablet (A) og forbindelsesledningen til indendørs/udendørsenheden (B), skal både kabel og ledning fastgøres med ledningsklemmer.

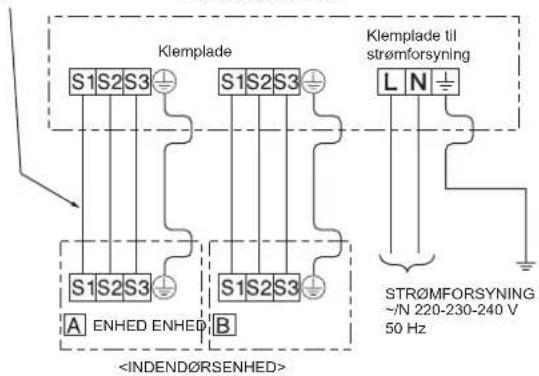

Forbindelsesledning til indendørs/udendørsenhed
- Sørg for at montere hver skrue på dens tilsvarende klemme, när ledningen og/eller kablet fastgøres til klemkassen.
- Gør jordledningen lidt længere end de andre. (Længere end 35 mm)
- Lad ikke forbindelsesledningerne være for korte. Det gør vedligeholdelsen nemmere.
3. OPKRAVNINGSARBEJDE OG TILSLUTNING AF R∅R
3-1 FORHOLDSREGLER FOR APPARATER DER ANVENDER R32 K∅LEMIDDEL
- Brug ester-olie, ether-olie eller alkylbenzen-olie (i lille mængde) som kølemiddelolie til at smøre på de opkravede sektioner.
- Brug C1220 kobber-fosfor legering, for sømløse rør af kobber og kobberlegering, til at samle kølemiddelrør. Brug kølemiddelrør med den tykkelse, der er angivet i skemaet nedenfor. Kontrollér at det indvendige af rørene er rene og ikke indeholder skadelige forureninger som f.eks. svovlholdige blandinger, oxidanter, affald eller sløv.
Anvend altid en ikke-oxiderende lodning ved lodning af rørene, ellers kan kompressoren tage skade.
ADVARSEL:
Ved installation, flytning eller serviceeftersyn af klimaanlægget må der kun anvendes det specificerede kølemiddel (R32) til fyldning af kølemiddelrørene. Det må ikke blandes med nogen anden type kølemiddel, og der må ikke være luft tilbage i rørene.
Hvis der blandes luft sammen med kølemidlet, kan det forårsage et unormalt højt tryk i kølemiddelrøret og resultere i en eksplosion og andre farlige situationer.
Hvis der bruges andre kølemidler end det, der er specificeret for systemet, forårsager det mekanisk driftssvigt eller funktionsfejl i systemet eller nedbrud af enheden. I værste fald kan det føre til en alvorlig hindring for produktsikkerheden.
| Rørstørrelse (mm) | ø6,35 | ø9,52 | ø12,7 | ø15,88 | ø19,05 | ø22,2 | ø25,4 | ø28,58 | |
| Tykkelse (mm) | 0,8 | 0,8 | 0,8 | 1,0 | 1,0 | 1,0 | 1,0 |
• Anvend ikke rør med mindre tykkelse end angivet ovenfor.
- Brug 1/2 H eller H rør, hvis diameteren er 19,05 mm eller større.
- Sørg for tilstrækkelig ventilation for at forhindre antændelse. Sørg desuden for at udføre foranstaltninger til brandsikring, så der ikke findes farlige eller brandbare genstande i nærheden af enheden.

3-2. OPKRAVNINGSARBEJDE
1) Skær kobberrøret på korrekt vis med en rørskærer. (Fig. 1, 2)
2) Fjern alle grater helt fra tværsnittet af røret. (Fig. 3)
- Vend kobberrøret nedad mens alle grater fjernes, for at forhindre at grater falder ned i røret.
3) Fjern brystmøtrikkerne, der sidder på indendørs- og udendørsenheden, og sæt dem på røret, når graterne er fjernet. (De kan ikke sættes på efter udført opkravningsarbejde.)
4) Opkravningsarbejde (Fig. 4, 5). Hold kobberrøret i den størrelse, der er vist i skemaet. Vælg A (mm) fra skemaet i henhold til det valgte værktøj.
5) Kontrollér
Sammenlign opkravningsarbejdet med Fig. 6.
- Hvis opkravningsarbejdet ser ud til at være forkert, skal den opkravede sektion skæres af, og arbejdet skal udføres forfra.
| Rørdiameter (mm) | Møtrik (mm) | A (mm) Spændingsmoment | ||||
| Værktøj af koblings- typen til R32, R410A | Værktøj af koblings- typen til R22 | Værktøj af fløjmø- trikstypen til R22 | N•m kgf•cm | |||
| ø6,35 (1/4") | 17 | 0 - 0,5 1,0 | - 1,5 | 1,5 - 2,0 | 13,7 - 17,7 | 140 - 180 |
| ø9,52 (3/8") | 22 | 34,3 - 41,2 | 350 - 420 | |||
| ø12,7 (1/2") | 26 | 2,0 - 2,5 | 49,0 - 56,4 | 500 - 575 | ||
| ø15,88 (5/8") | 29 | 73,5 - 78,4 | 750 - 800 | |||


Fig. 2
Fig. 1

Fig. 3

Fig. 5

Fig. 6
3-3. R∅RFORBINDELSE
- Størrelsen på rørtilslutninger varierer afhængigt af indendørsenhedernes modeller og kapacitet.
| Indendørsenhedens kapacitet 25 ~ 50 | |
| Størrelse på væskerør ø6,35 | |
| Størrelse på gasrør ø9,52 | |
- Brug oversigten over tilspændingsmomenter herover som en rettesnor for indendørsenhedens rørforskruning, og stram til med to nøgler. For kraftig stramning vil beskadige opkravningssektionen.
1) Påfør et tyndt lag køleolie (G) på rørenes opkravede ender og rørtilslutningerne på udendørs enheden.
2) Ret rørets midte ind efter midten på rørtilslutningen på udendørs enheden, og stram brystmøtrikken 3 til 4 omdrejninger med hånden.
3) Tilspænd brystmøtrikken med en momentnøgle som specificeret i skemael. • Overstramning kan forårsage beskadigelse fa brystmøtrikken og dermed lækage af kølemiddel. • Sørg for at vikle isolering omkring rørene. Direkte kontakt med rørene kan medføre forbrændinger eller forfrysninger.
3-4. ISOLATION OG TAPEOMVIKLING
1) Dæk rørsamlingerne med rørbelægning.
2) Udendørsenhed: Isoler alle rør, inkl. ventiler, godt.
3) Sæt rørtape (E) på, og begynd fra udendørsenhedens indgang.
- Fastgør enden af rørtapen (E) med tape (selvklæbende).
- Hvis rørene skal føres over lofter, gennem skabe eller andre steder med høj temperatur og fugtighed, bør man omvikle rørene med ekstra isolationsmateriale for at forhindre kondensation.
ADVARSEL
Tilslut omhyggeligt rørene, før kompressoren startes, når enheden installeres.
FORSIGTIG
Sørg for, när der er åbninger der ikke bruges, at deres møtrikker strammes forsvarligt.
4. UDLUFTNINGSPROCEDURER, LÆKAGETEST OG TESTK∅RSEL
4-1. UDLUFTNINGSPROCEDURER OG LÆKAGETEST
1) Fjern serviceåbningens hætte på stopventilen på siden af gasrøret på udendørsenheden. (Stopventilerne er helt lukkede og dækket med hætter fra starten.)
2) Forbind manometermanifoldventilen og vakuumpumpen til stopventilens serviceåbning på gasrørssiden på udendørsenheden.
3) Sæt vakuumpumpen i gang. (Udtøm i mere end 15 minutter.)
4) Kontroller vakuum med manometermanifoldventilen, luk derefter denne, og stop vakuumpumpen.
5) Gør ingenting i et par minutter. Sørg for, at manometermanifoldventilens viser forbliver i den samme stilling. Kontroller, at trykmåleren viser -0,101 MPa [Manometer] (-760 mmHg).
6) Fjern hurtigt manometermanifoldventilen fra stopventilens service- abning.
7) Åben alle stopventilerne på gasrøret og væskerøret helt. Uden fuld åbning vil effektiviteten mindskes, og der kan opstå problemer.
8) Se 1-2, og påfyld den anførte mængde kølemiddel, hvis det er nødvendigt. Sørg for at påfylde det flydende kølemiddel langsomt. Ellers kan kølemidlets sammensætning i systemet ændre sig og påvirke klimaanlæggets præstation.
9) Stram hætten på serviceabningen for at opnå den oprindelige status.
10) Lækagetest
ADVARSEL
For at undgå brandrisiko skal det sikres, at der ikke er brandfarer eller antændelsesrisici, før stopventilerne åbnes.

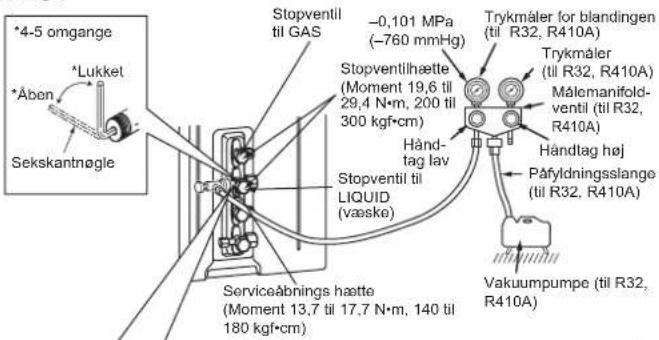

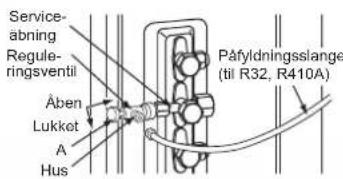

Service-abning Regule-ringsventil Åben Lukket A Hus Påfyldningsslange (til R32, R410A)
Ved montering af reguleringsventilen på serviceåbningen, kan ventilindsat-sen blive deformeret eller løsne sig, hvis der bruges for højt tryk. Dette kan forårsage en gaslækage.
Ved montering af reguleringsventilen på serviceåbningen skal det kontrolleres, at ventilindsatsen er lukket, hvorefter del A kan spændes. Spænd ikke del A, og drej ikke huset, når ventilindsatsen er åben.
1) Tilslut gaspatronen til stopventilens serviceabning
2) Tøm luften ud af røret (eller slangen) fra kølevæskecylinderen.
3) Påfyld den foreskrevne mængde kølevæske, mens klima-anlægget kører med afkøling.
Bemærk:
Hvis der tilføjes kølemiddel, skal den mængde, der er specificeret for kølekredsløbet, overholdes.
FORSIGTIG:
Der må kun anvendes flydende kølemiddel til påfyldning af ekstra kølemiddel på kølemiddelsystemet. Ved påfyldning af kølemiddel som gas kan sammensætningen af kølemidlet i systemet blive ændret og påvirke den normale funktion af klimaanlægget. Desuden skal det flydende kølemiddel påfyldes langsomt, ellers bliver kompressoren låst.
For at cylindern til stadighed kan holde et højt tryk, skal den varmes i varmt vand (under 40°C) om vinteren. Der må aldrig anvendes åben ild eller damp.

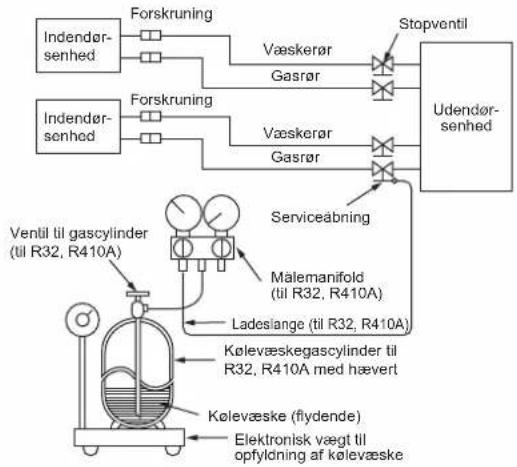


4-3. LÅSNING AF KLIMAANLÆGGETS DRIFTSMODUS (K∅LE, T∅R, VARME)
- Beskrivelse af funktionen:
Ved denne funktion, når driftsfunktionen er låst på enten COOL/DRY-funktion (K∅LE/T∅R-funktion) eller HEAT-funktion (VARME funktion), fungerer klimaanlægget kun i den funktion.
* Det er nødvendigt at ændre indstillingen for at aktivere denne funktion. Forklar kunderne denne funktion og spørg, om de ønsker at bruge den.
[Sådan låses driftsmodus]
1) Sørg for at afbryde strømforsyningen til klimaanlægget, inden indstillingen foretages.
2) Indstil nr. "1" på SW1 på udendørsenhedens displaykort til ON for at aktivere denne funktion.
3) For at läse driftstilstanden fast i COOL/DRY-funktion (K∅LE/T∅R-funktion) indstilles nr. "2" på SW1 på udendørsenhedens displaykort til OFF. For at läse driftstilstanden fast i HEAT-funktion (VARME-funktion) indstilles samme dipswitch til ON.
4) Tænd for strømforsyningen til klimaanlægget.
![MITSUBISHI MSZ-DW25VF - [Sådan låses driftsmodus] - 1](/content/2026/04/655507/images/663c6f8b7b57536c17a19c79cfa43754353d7f3b17af137530b9f0f3355f4f72.jpg)
- Beskrivelse af funktionen:
Med denne funktion kan støjen ved driften af den udendørsenhed mindskes, ved at reducere driftsbelastningen, for eksempel om natten på funktionen COOL (K∅LING). Bemærk dog at køle- og varmekapacitelen kan blive mindre, hvis denne funktion aktiveres.
* Det er nødvendigt at ændre indstillingen for at aktivere denne funktion. Forklar kunderne denne funktion og spørg, om de ønsker at bruge den.
[Sådan reduceres driftsstøjen]
1) Sørg for at afbryde strømforsyningen til klimaanlægget, inden indstillingen foretages.
2) Indstil nr. "3" på SW1 på udendørsenhedens displaykort til ON for at aktivere denne funktion.
3) Tænd for strømforsyningen til klimaanlægget.
![MITSUBISHI MSZ-DW25VF - [Sådan reduceres driftsstøjen] - 1](/content/2026/04/655507/images/4797d4a72b45edb0d28491ebe55645004400321bb5f18d50628108be4980775c.jpg)
Reducer driftsstøjen
4-5. PR∅VEDRIFT
- Testkørsler af indendørsenheden skal udføres individuelt. Se installationshåndbogen, der leveres med indendørsenheden, for at kontrollere at enheden fungerer korrekt.
- Hvis testkørslen bliver udført med alle enheder samtidig, kan mulige fejlagtige forbindelser i kølerørene og indendørs-/udendørsenhedens forbindelseskabler ikke registreres. Udfør derfor altid testkørslerne en for en.
• Enheden forsynes med strøm.
- Stopventilerne er âbne.
Om genstartsbeskyttelsen
Beskyttelsesenheden aktiveres, när kompressoren stopper - kompressoren kører ikke i tre minutter, og dette beskytter airconditionenheden.
4-6. FORKLARING TIL BRUGER
- Benyt BETJENINGSVEJLEDNINGEN, og forklar brugeren, hvordan klimaanlægget skal benyttes (hvordan fjernbetjeningen benyttes, hvordan luftfiltrene fjernes, hvordan fjernbetjeningen tages ud eller sættes i fjernbetjeningsholderen, hvordan rengøring udføres, forholdsregler ved drift osv.).
• Anbefal brugeren at læse BETJENINGSVEJLEDNINGEN grundigt.
5. T∅MNING
Ved flytning eller bortskaffelse af klimaanlægget skal systemet tømmes ved hjælp af følgende procedure, så der ikke udledes kølemiddel til atmosfæren. 1) Sluk for afbryderen.
2) Forbind målermanifoldventilen til stopventilens serviceabning på gasrørssiden af udendørsenheden.
3) Luk stopventilen helt på udendørsenhedens væskerør.
4) Tænd for afbryderen.
5) Start nøddrift i funktionen COOL (køling) på alle indendørsenheder.
6) Når trykmåleren viser 0,05 til 0 MPa [Manometer] (ca. 0,5 til 0 kgf/cm²), skal du lukke stopventilen på gasrørssiden af udendørsenheden helt og stoppe driften. (Du kan læse, hvordan man stopper driften, i manualen til installation af indendørsenheden).
* Hvis der er fyldt for meget kølemiddel på klimaanlægget, må trykket ikke falde til 0,05 MPa [Manometer] (ca. 0,5 kgf/cm²), da beskyttelsesfunktionen så kan aktiveres pga. trykstigningen i højtrykskølemiddelkredsløbet. Hvis dette sker, skal du bruge en enhed til opsamling af kølemiddel for at tømme alt kølemiddel af systemet og derefter fylde det igen med den korrekte mængde kølemiddel efter flytning af indendårs- og udendørsenhederne.
7) Sluk for afbryderen. Fjern trykmåleren og rørene til kølemidlet.
ADVARSEL
Ved nedpumpning af kølemiddel skal kompressoren stoppes, før kølerørene afmonteres. Kompressoren kan revne og forårsage personskade, hvis der kommer fremmede substanser som f.eks. luft ind i rørene.
SVENSKA
INNEHÅLL
| 1. FÖRE INSTALLATION | 1 |
| 2. INSTALLATION AV UTOMHUSENHET | 6 |
| 3. FLÄNSNING OCH RÖRANSLUTNING | 6 |
| 4. TÖMNINGSRUTINER, LÄCKPROV OCH TESTKÖRNING | 8 |
| 5. URPUMPNING | 9 |
ADVARSEL (Kan føre til død, alvorlige personskader osv.)
| Rørstørrelse (mm) | ø6,35 | ø9,52 ø | 12,7 ø15 | 88 ø19 | 05 ø22,2 | ø25,4 | ø28,58 | |
| Tykkelse (mm) | 0,8 | 0,8 0 | 8 1,0 1,0 | 1,0 1,0 | 1,0 |
Hvis det er porter som ikke er i bruk, må du påse at mutterne er sikkert strammet.
4. SPYLEPROSEDYRER, LEKKASJETEST OG TESTKJ∅R
4-1. SPYLEPROSEDYRER OG LEKKASJETEST
erklærer hermed under eneansvar, at de herunder beskrevne airconditionanlæg og varmepumper til brug i privat boligbyggeri, erhvervsområder og inden for let industri:
Bemærk: Serienummeret står på produktets fabriksskilt.
