Ürün Tipi	Split klima (iç ünite)
Marka	Mitsubishi Electric
Model	MSZHR25VFK
Soğutucu Akışkan	R32 (yanıcı, güvenlik talimatlarına uyun)
Soğutma Kapasitesi	2,5 kW (yaklaşık)
Isıtma Kapasitesi	2,8 kW (yaklaşık)
Elektrik Beslemesi	220-240 V ~ 50 Hz
Boyutlar (iç ünite)	798 x 295 x 232 mm (U x Y x D)
Ağırlık (iç ünite)	10 kg (yaklaşık)
Ses Seviyesi (iç ortam)	26-44 dB(A) moda bağlı
Çalışma Modları	Soğutma, Isıtma, Nem Alma, Havalandırma
Hava Filtresi	Yıkanabilir, kolayca çıkarılabilir
Uzaktan Kumanda	Kablosuz, birlikte verilir
Kablolama/Boru Düzeltme Fonksiyonu	Evet (SW871)
Mod Kilitleme	Mümkün (Sadece Soğutma/Isıtma)
Dış Gürültü Azaltma	Evet (ayarlanabilir)
Bakım	Filtreyi düzenli olarak temizleyin, bakım için bir profesyonele danışın
Güvenlik	Kaçak akım koruma şalteri, topraklama, gaz kaçağından kaçının
Kılavuz ve Kurulum	Tam kılavuz mevcuttur, kurulum yetkili bir profesyonel tarafından yapılmalıdır

Sık sorulan sorular - MSZHR25VFK MITSUBISHI

Dış ünite nasıl doğru şekilde kurulur ?

Dış ünite yetkili bir profesyonel tarafından kurulmalıdır. Rüzgar ve kardan korunaklı, önünde en az 500 mm ve yanlarında 100 mm boş alan bulunan sağlam bir yer seçin. Asgari güvenlik mesafelerine uyun ve birlikte verilen braketleri kullanın. Cihazın düz olduğundan ve soğutucu borularının uygun şekilde yalıtıldığından emin olun.

Bu cihaz için hangi soğutucu akışkan kullanılmalıdır ?

Yalnızca belirtilen R32 soğutucu akışkanını kullanın. Diğer soğutucularla veya havayla asla karıştırmayın. R32 yanıcıdır; yeterli havalandırma ve yakında açık alev olmaması gibi güvenlik önlemlerine uyun.

Soğutucu akışkan sızıntısı durumunda ne yapılmalıdır ?

Sızıntı durumunda odayı hemen havalandırın. Hiçbir alev veya tutuşturucu kaynak kullanmayın. Sızıntıyı onarmak için yetkili bir kurulumcuya başvurun. Soğutucu akışkanı atmosfere salmayın.

Hava filtresi nasıl temizlenir ?

Cihazı kapatın ve fişi çekin. Ön paneli açın, filtreyi çıkarın ve ılık su ve hafif bir deterjanla temizleyin. Tekrar takmadan önce tamamen kurumasını bekleyin. Filtreyi kullanıma bağlı olarak her 2 ila 4 haftada bir temizleyin.

Çalışma modu nasıl kilitlenir (ör: sadece soğutma) ?

Gücü kesin. Dış kontrol panelindeki DIP SW1 anahtarını ayarlayın: soğutma/nem alma modunu kilitlemek için SW1-3'ü AÇIK, SW1-4'ü KAPALI; ısıtma modu için SW1-3'ü AÇIK, SW1-4'ü AÇIK yapın. Gücü tekrar açın.

Dış ünitenin gürültüsü nasıl azaltılır ?

Gücü kesin. Dış kontrol panelindeki SW1-5 anahtarını AÇIK konumuna getirin. Bu işlev, özellikle gece çalışma yükünü azaltır, ancak ısıtma ve soğutma performansını düşürebilir.

Çalışma testi prosedürü nedir ?

Her iç ünite için ayrı ayrı test yapın. Kesme vanalarının açık olduğundan emin olun. Uzaktan kumanda ile soğutma veya ısıtma modunu başlatın. Kompresör, koruma cihazı sayesinde 3 dakikaya kadar çalışmayabilir. Doğru çalışmayı ve sızıntı olmadığını kontrol edin.

Klimayı taşımadan önce sistem nasıl boşaltılır ?

Devre kesiciyi kapatın. Gaz borusunun servis vanasına bir manometre bağlayın. Sıvı tarafındaki kesme vanasını kapatın. Gücü tekrar açın ve acil soğutma modunu başlatın. Basınç 0,05-0 MPa'ya ulaştığında, gaz tarafındaki kesme vanasını kapatın. Sistemi durdurun ve gücü kesin. Soğutucu akışkanı havaya salmayın.

R32 soğutucu akışkanı için hangi güvenlik önlemleri alınmalıdır ?

R32 yanıcıdır. Çalışma alanında yeterli havalandırma sağlayın. Açık alev veya ısı kaynakları kullanmayın. Soğutucu akışkan havadan ağırdır; yerde birikebilir. Sızıntı durumunda alanı boşaltın ve havalandırın. Kurulum EN378-1 standartlarına uygun olmalıdır.

Kablolama/boru bağlantıları nasıl düzeltilir ?

Güç verildikten sonra, SW871 (düzeltme) anahtarına en az 1 dakika basın. Düzeltme 10-15 dakika sürer. LED'ler sonucu gösterir: yeşil yanar = başarıyla tamamlandı; yanıp söner = başarısız. Başarısızlık durumunda, bağlantıları manuel olarak kontrol edin. Dış ortam sıcaklığı ≤0°C ise bu işlev çalışmaz.

KULLANIM KILAVUZU MSZHR25VFK MITSUBISHI

TRKılavuzları indirmek için yukarıdaki web sitesine gidin, model adını ve ardından dili seçin.

Tesis Etme İşlemi İçin Gerekli Aletler

Yıldız tornavida 4 mm altı köşeli anahtar
Seviye R32, R410A için geçmeli alet
Ölçek R32, R410A için manometre
Bıçak ya da makas manifoldu
Tork anahtarı R32, R410A için vakum pompası
Anahtar (ya da somun anah- R32, R410A için doldurma hortumu
tarı) Raybalı boru kesici

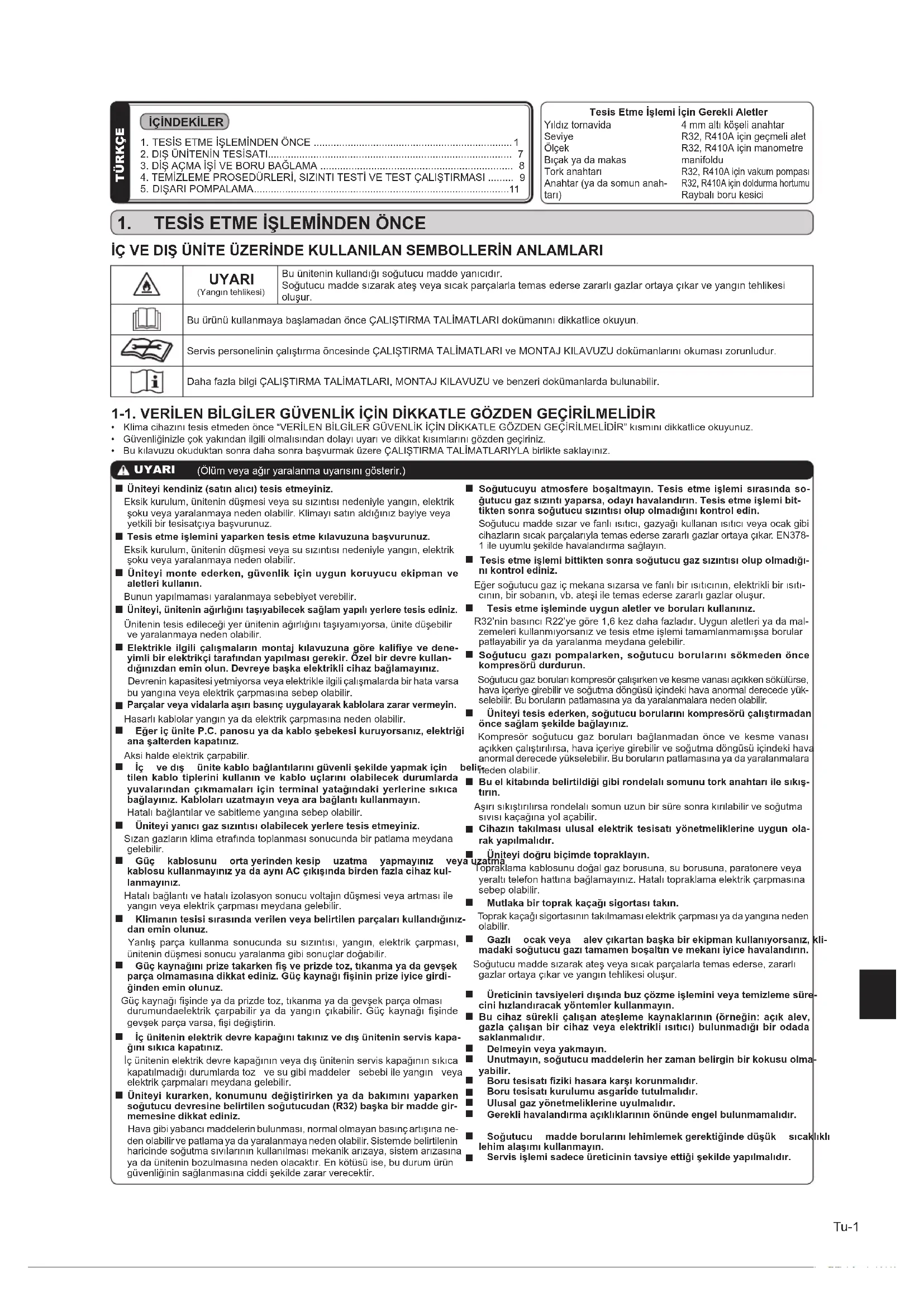

1. TESİS ETME İŞLEMİNDEN ÖNCE

İÇ VE DIŞ ÜNİTE ÜZERİNDE KULLANILAN SEMBOLLERİN ANLAMLARI

	UYARI(Yangın tehlikesi)	Bu ünitenin kullandığı soğutucu madde yanıcıdır.Soğutucu madde sizarak ateş veya sıcak parçalarla temas ederse zararlı gazlar ortaya çıkar ve yangın tehlikesi oluşur.
	Bu ürünü kullanmaya başlamadan önce ÇALIŞTIRMA TALİMATLARI dokümanını dikkatlice okuyun.
	Servis personelinin çalıştırma öncesinde ÇALIŞTIRMA TALİMATLARI ve MONTAJ KILAVUZU dokümanlarını okuması zorunludur.
	Daha fazla bilgi ÇALIŞTIRMA TALİMATLARI, MONTAJ KILAVUZU ve benzeri dokümanlarda bulunabilir.

1-1. VERİLEN BİLGİLER GÜVENLİK İÇİN DİKKATLE GÖZDEN GEÇİRİLMELİDİR

• Klima cihazını tesis etmeden önce "VERİLEN BİLGİLER GÜVENLİK İÇİN DİKKATLE GÖZDEN GEÇİRİLMELİDİR" kısmını dikkatlice okuyunuz.
• Güvenliğinizle çok yakından ilgili olmalısından dolayı uyarı ve dikkat kısımlarını gözden geçiriniz.
• Bu kılavuzu okuduktan sonra daha sonra başvurmak üzere ÇALIŞTIRMA TALİMATLARIYLA birlikte saklayınız.

⚠️ UYARI (Ölüm veya ağır yaralanma uyarısını gösterir.)

■ Uniteyi kendiniz (satin alici) tesis etmeyiniz.

Eksik kurulum, ünitenin düşmesi veya su sızıntısı nedeniyle yangın, elektrik şoku veya yaralanmaya neden olabilir. Klimayı satın aldığınız bayiye veya yetkili bir tesisatçıya başvurunuz.

■ Tesis etme işlemini yaparken tesis etme kılavuzuna başvurunuz.

Eksik kurulum, ünitenin düşmesi veya su sızıntısı nedeniyle yangın, elektrik şoku veya yaralanmaya neden olabilir.

■ Üniteyi monte ederken, güvenlik için uygun koruyucu ekipman ve aletleri kullanın.

Bunun yapılmaması yaralanmaya sebebiyet verebilir.

■ Uniteyi, ünitenin ağırlığını taşıyabilecek sağlam yapıli yerlere tesis ediniz.

Ünitenin tesis edileceği yer ünitenin ağırlığını taşıyamıyorsa, ünite düşebilir ve yaralanmaya neden olabilir.

Elektrikle ilgili çalışmaların montaj kılavuzuna göre kalifiye ve dene- yimli bir elektrikçi tarafından yapılması gerekir. Özel bir devre kullan- diğınızdan emin olun. Devreye başka elektrikli cihaz bağlamayınız. Devrenin kapasitesi yetmiyorsa veya elektrikle ilgili çalışmalarda bir hata varsa bu yangına veya elektrik çarpmasına sebep olabilir.

■ Parçalar veya vidalarla aşırı basınç uygulayarak kablolara zarar vermeyin. Hasarlı kablolar yangın ya da elektrik çarpmasına neden olabilir.

Eğer iç ünite P.C. panosu ya da kablo şebekesi kuruyorsanız, elektriği ana şalterden kapatınız. Aksi halde elektrik çarpabilir.

İç ve dış ünite kablo bağlantılarını güvenli şekilde yapmak için tilen kablo tiplerini kullanın ve kablo uçlarını olabilecek durumlarda yuvalarından çıkmamaları için terminal yatağındaki yerlerine sıkıca bağlayınız. Kabloları uzatmayın veya ara bağlantı kullanmayın. Hatalı bağlantılar ve sabitleme yangına sebep olabilir.

■ Uniteyi yanıcı gaz sızıntısı olabilecek yerlere tesis etmeyiniz.

Sızan gazların klima etrafında toplanması sonucunda bir patlama meydana gelebilir.

Güç kablosunu orta yerinden kesip uzatma yapmayınız veya kablosu kullanmayınız ya da aynı AC çıkışında birden fazla cihaz kullanmayınız. Hatalı bağlantı ve hatalı izolasyon sonucu voltajın düşmesi veya artması ile yangın veya elektrik çarpması meydana gelebilir.

Klimanın tesisi sırasında verilen veya belirtilen parçaları kullandığınızdan emin olunuz.

Yanlış parça kullanma sonucunda su sızıntısı, yangın, elektrik çarpması, ünitenin düşmesi sonucu yaralanma gibi sonuçlar doğabilir.

Güç kaynağınlı prize takarken fiş ve prizde toz, tıkanma ya da gevşek parça olmamasına dikkat ediniz. Güç kaynağıi fişinin prize iyice girdiğinden emin olunuz.

Güç kaynağı fişinde ya da prizde toz, tıkanma ya da gevşek parça olması durumundaelektrik çarpabilir ya da yangın çıkabilir. Güç kaynağı fişinde gevşek parça varsa, fişi değiştirin.

İç ünitenin elektrik devre kapağını takınız ve dış ünitenin servis kapa- ğini sıkıca kapatınız.

İç ünitenin elektrik devre kapağının veya dış ünitenin servis kapağının sıkıca kapatılmadığı durumlarda toz ve su gibi maddeler sebebi ile yangın veya elektrik çarpmaları meydana gelebilir.

Üniteyi kurarken, konumunu değiştirirken ya da bakımını yaparken soğutucu devresine belirtilen soğutucudan (R32) başka bir madde gir-memesine dikkat ediniz.

Hava gibi yabancı maddelerin bulunması, normal olmayan basınç artışına neden olabilir ve patlama ya da yaralanmaya neden olabilir. Sistemde belirtilenin haricinde soğutma sıvılarının kullanılması mekanik arızaya, sistem arızasına ya da ünitenin bozulmasına neden olacaktır. En kötüsü ise, bu durum ürün güvenliğinin sağlanması ciddi şekilde zarar verecektir.

Soğutucuyu atmosfere boşaltmayın. Tesis etme işlemi sırasında soğutucu gaz sızıntı yaparsa, odayı havalandırın. Tesis etme işlemi bittikten sonra soğutucu sızıntısı olup olmadığını kontrol edin.
Soğutucu madde sızar ve fanlı ısıtıcı, gazyağı kullanan ısıtıcı veya ocak gibi cihazların sıcak parçalarıyla temas ederse zararlı gazlar ortaya çıkar. EN378-1 ile uyumlu şekilde havalandırma sağlayın.

■ Tesis etme işlemi bittikten sonra soğutucu gaz sızıntısı olup olmadığını kontrol ediniz.

Eğer soğutucu gaz iç mekana sızarsa ve fanlı bir ıstıcının, elektrikli bir ıstıcının, bir sobanın, vb. ateşi ile temas ederse zararlı gazlar oluşur.

■ Tesis etme işleminde uygun aletler ve boruları kullanınız.

R32'nin basıncı R22'ye göre 1,6 kez daha fazladır. Uygun aletleri ya da malzemeleri kullanmıyorsanız ve tesis etme işlemi tamamlanmamışsa borular patlayabilir ya da yaralanma meydana gelebilir.

Soğutucu gazı pompalarken, soğutucu borularını sökmeden önce kompresörü durdurun.

Soğutucu gaz boruları kompresör çalışırken ve kesme vanası açıkken sökülürse, hava içeriye girebilir ve soğutma döngüsü içindeki hava anormal derecede yükselebilir. Bu boruların patlamasına ya da yaralanmalara neden olabilir.

Üniteyi tesis ederken, soğutucu borularını kompresörü çalıştırmadan önce sağlam şekilde bağlayınız.

Kompresör soğutucu gaz boruları bağlanmadan önce ve kesme vanası açıkken çalıştırılırsa, hava içeriye girebilir ve soğutma döngüsü içindeki hava anormal derecede yükselebilir. Bu boruların patlamasına ya da yaralanmalara teden olabilir.

■ Bu el kitabında belirtildiği gibi rondelalı somunu tork anahtarı ile sıkıştırın.

Aşırı sıkıştırılırsa rondelalı somun uzun bir süre sonra kırılabilir ve soğutma sıvısı kaçağına yol açabilir.

Cihazın takılması ulusal elektrik tesisatı yönetmeliklerine uygun olarak yapılmalıdır.

■ Üniteyi doğru biçimde topraklayın.

Topraklama kablosunu doğal gaz borusuna, su borusuna, paratonere veya yeraltı telefon hattına bağlamayınız. Hatalı topraklama elektrik çarpmasına sebep olabilir.

■ Mutlaka bir toprak kaçağı sigortası takın.

Toprak kaçağı sigortasının takılmaması elektrik çarpması ya da yangına neden olabilir.

Gazlı ocak veya alev çıkartan başka bir ekipman kullanıyorsanız, madaki soğutucu gazı tamamen boşaltın ve mekanı iyice havalandırın.

Soğutucu madde sızarak ateş veya sıcak parçalarla temas ederse, zararlı gazlar ortaya çıkar ve yangın tehlikesi oluşur.

Üreticinin tavsiyeleri dışında buz çözme işlemini veya temizleme sürecini hızlandıracak yöntemler kullanmayın.

■ Bu cihaz sürekli çalışan ateşleme kaynaklarının (örneğin: açık alev, gazla çalışan bir cihaz veya elektrikli ısıtıcı) bulunmadığı bir odada saklanmalıdır.

Delmeyin veya yakmayın.

Unutmayın, soğutucu maddelerin her zaman belirgin bir kokusu olmayabilir.

■ Boru tesisatı fiziki hasara karşı korunmalıdır.

■ Boru tesisatı kurulumu asgaride tutulmalıdır.

■ Ulusal gaz yönetmeliklerine uyulmalıdır.

Gerekli havalandırma açıklıklarının önünde engel bulunmamalıdır.

Soğutucu madde borularını lehimlemek gerektiğinde düşük sıcaklıkı lehim alaşımı kullanmayın.

■ Servis işlemi sadece üreticinin tavsiye ettiği şekilde yapılmalıdır.

⚠ DİKKAT (Cihaz doğru çalıştırılmadığında ciddi yaralanmalara sebep olacak uyarları gösterir.)

■ Tesis edilen yere uygun bir topraklama devre kesicisi takınız.

Toprak kaçağına karşı devre kesici takılmaması halinde elektrik çarpması meydana gelebilir.

■ Pis su ve diğer boru tesisi işini kılavuza göre emniyetli bir şekilde yapınız.

Pis su ve diğer boru tesisi işlemlerinde bir hata yapılması üniteden su damlaması sonucu etrafta bulunan eşyaların zarar görmesine sebep olur.

■ Dış ünitenin hava girişine ya da alüminyum kanatçıklarına dokunmayınız.

Aksi halde yaralanabilirsiniz.

■ Dış üniteyi küçük hayvanların yaşadığı yerlere monte etmeyiniz.

Ünitenin içindeki elektrikli parçalara küçük hayvanlar girerse ve dokunursa, arıza oluşabilir, duman yayılabilir ya da yangın çıkabilir. Ayrıca, kullanıcıya ünitenin etrafını temiz tutmalarını belirtiniz.

Klimayı, iç mekanda yapılan inşaat veya boya işleri sırasında veya zemin cilalanırken çalıştırmayın.

Bu tip işlerden sonra klimayı çalıştırmadan önce odayı iyice havalandırın. Aksi takdirde, uçucu maddeler klimanın içine yapışabilir ve bu durum su sızıntısına veya çiyin yayılmasına neden olur.

1-2. SPESİFİKASYONLAR

Model	Güç kaynağı *1 Kablo spesifikasyonları *2					Borunun uzunluk ve yükseklik farkı*3, *4, *5, *6, *7, *8			Dış Gürültü seviyesi
	Tahmini Voltaj	Frekans	Kesici kapasitesi	Güç kaynağı	İç ünite/dış ünite bağlantı kablosu	İç ünite başına maksimum boru uzunluğu / çoklu sistem için	Maks. yükseklik farkı *9	İç ünite başına maksimum dirsek sayısı / çoklu sistem için	Soğutma	Isıtma
MXZ-3HA50VF	220-230-240 V	50 Hz	25 A	3-merkezli 2,5 mm ^2	4-merkezli 1,0/1,5 mm ^2	25 m / 50 m 15 m	25 / 50		46 dB (A)	50 dB (A)

Model	Maksimum soğutucu madde miktarı	Fabrikada doldurulan soğutucu madde miktarı
MXZ-3HA50VF	1,6 kg	1,4 kg

*1 Güç kaynağı fazını kesmek için açıldığında en az 3 mm aralığı olan bir elektrik şalterine bağlayın. (Elektrik şalteri kapatıldığı zaman tüm fazları kesmelidir.)

*2 60245 IEC 57 tasarımı ile uyumlu kablolar kullanın. İç mekan/dış mekan bağlantı kablosunu, iç mekan ünitesinin montaj kılavuzunda belirtilen kablo teknik özelliklerine uygun şekilde kullanın.

*3 Belirtilen değerden daha düşük kalınlıkta boru kullanmayınız. Basınç direnci yetersiz kalır.

*4 Bakır ya da bakır alaşımlı eksiz bir boru kullanınız.

*5 Boruları bükerken boruyu ezmemeye veya eğmemeye dikkat ediniz.

*6 Soğutma borusu eğilme yarıçapı 100 mm veya daha fazla olmalıdır.

*7 İzolasyon malzemesi: Isiya dayanıklı köpüklü plastik. 0,045 özgül ağırlık

*8 İzolasyonu belirtilen kalınlıkta yapmaya dikkat edin. Aşırı kalın izolasyon iç ünitenin yanlış montajına, kalınlığın az olması ise çiğlenmeye sebep olabilir.

*9 Dış mekan ünitesi iç mekan ünitesinden daha yükseğe monte edilirse, maksimum yükseklik farkı 10 m.'ye düşer.

Soğutucu Madde Doldurma Yöntemi

Toplam soğutucu madde	=	Ön dolum	+	Boru tesisatı uzunluğu *
____kg		1,4 kg		0,02 kg/m

* Boru uzunluğu 40 metreyi geçtiğinde, ek soğutma maddesine (R32) ihtiyaç vardır. (40m'den kısa boru uzunluğu için ilave ücret alınmaz.) Ek soğutucu = 0,02 (kg/m) × (boru uzunluğu (m) - 40)

1-3. İSTEĞE BAĞLI FARKLI ÇAPTAKİ EK PARÇALARIN SEÇİLMESİ

Bağlantı borusunun çapı dış ünite bağlantı deliğinin boyutuna uymuyorsa, aşağıdaki tabloya göre isteğe bağlı farklı çaptaki ek parçalar kullanın.

(Birim: mm (inç))

Dış ünitenin bağlantı deliği boyutu		İsteğe bağlı farklı çaptaki ek parçalar(dış ünitenin bağlantı deliği boyutu → bağlantı borusunun çapı)
MXZ-3HA50VF Sıvı / Gaz		6,35 (1/4) → 9,52 (3/8) : PAC-493PI9,52 (3/8) → 12,7 (1/2) : MAC-A454JP-E9,52 (3/8) → 15,88 (5/8) : PAC-SG76RJ-E12,7 (1/2) → 9,52 (3/8) : MAC-A455JP-E12,7 (1/2) → 15,88 (5/8) : MAC-A456JP-Eİç ünite bağlantı borusunun çapı için iç ünite kurulum kılavuzuna bakın.
A - C ÜNİTESİ 6,35 (1/4) / 9,52 (3/8)

1-4. TESİS EDİLECEK BÖLGENİN SEÇİMİ

• Şiddetli rüzgarlara açık olmayan yerler.
• Tozdan arınmış temiz hava alan yerler.
• Yağmur gelebilecek veya doğrudan güneş ışığına bakan yerlerden mümkün olduğunca kaçınılmalıdır.
• Dış ünite çalışırken çıkacak olan ses ve ısidan çevrenin rahatsız olmayacağı yerler.
• Çalışma sesi ve titreşiminin artmasını engelleyecek güçlü duvar ve desteklerin mevcut bulunduğu yerler.
• Yanıcı gaz sızıntısı riski olmayan yerler.
• Uniteyi takarken ünitenin bacaklarını sabitlediğinizden emin olun.
• TV cihazı veya radyo anteninden en az 3 m uzaklıkta bulunacağı bir yer. Sinyal akış kalitesinin zayıf olduğu bölgelerde klimanın çalışması radyo veya TV'nin çalışmasını etkileyebilir. Etkilenen cihaza yükseltici takılması gerekebilir.
• Uniteyi yatay olarak monte edin.
• Lütfen kar yağışı ve kar fırtınasından etkilenmeyen bölgelere kurun. Yoğun kar yağışı olan yerlerde, lütfen tente, kaide ve/veya bazı kontrol kartları yerleştirin.

Not:

Aktarılan titreşimi azaltmak üzere dış mekan biriminin yanındaborunun halka yapacak şekilde döşenmesi tavsiye edilir.

Not:

Dışarıda hava sıcaklığı düşükken klimayı çalıştırıyorsanız, aşağıda açıklanan talimatlara uyduğunuzdan emin olun.

• Dış üniteyi kesinlikle hava giriş/çıkış tarafından doğrudan rüzgar alabileceği bir yere kurmayın.
• Rüzgar almasını önlemek için dış üniteyi, hava giriş tarafı duvara gelecek şekilde kurun.
• Rüzgar almasını önlemek için dış ünitenin hava çıkış tarafına bir hava levhası takmanız önerilir.

Klimayı, klimaya ilişkin arızaların ortaya çıkmasının olası olduğu aşağıdaki yerlere tesis etmekten kaçının:

• Yanıcı gaz sızıntısı olabilecek yerler.
• Makine yağlarının çok bulunduğu yerler.
• Yağın sıçradiğı veya alanın yağlı duman ile dolu olduğu yerler (pişirme alanları ve fabrikalar, plastiğin özelliklerinin değiştirilebileceği veya zarar görebileceği yerler).
• Deniz kıyısı gibi tuzlu yerler.
• Kaplıcalar gibi sülfit gazlarının yoğun olduğu yerler.
• Yüksek frekanslı veya telsiz cihazlarının bulunduğu yerler.
• Kimyasal çatlamaya neden olan ftalat bileşikleri, formaldehit, vs. dahil olmak üzere yüksek seviyelerde VOC emisyonu olan yerler.
• Cihaz mekanik hasar meydana gelmesini önleyecek şekilde saklanmalıdır.

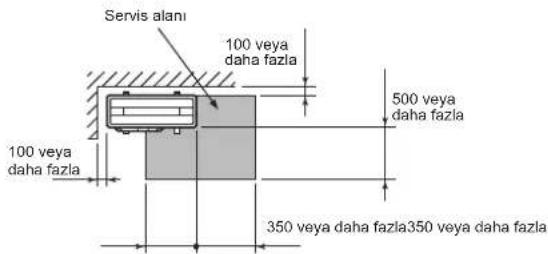

DIŞ ÜNİTENİN ÇEVRESİ İÇİN GEREKLİ BOŞ ALAN

1. Engeller yukarıda

Ünitenin önünde ve yanında çalışmasını engelleyecek hiçbir engel yoksa, yalnızca şekilde gösterilen ölçüde boşluğun mevcut olması durumunda üst kısmına karşılık gelen bir engel varken kurulmasına izin verilir.

100 veya daha fazla 500 veya daha fazla

3. Engeller yalnızca ön (fan) tarafta

Ünitenin önünde şekilde gösterildiği gibi bir engel olduğunda, ünitenin üzerinde, arkasında ve yanlarında boş alan olması gerekir.

5. Engeller önde, arkada ve yan(lar)da

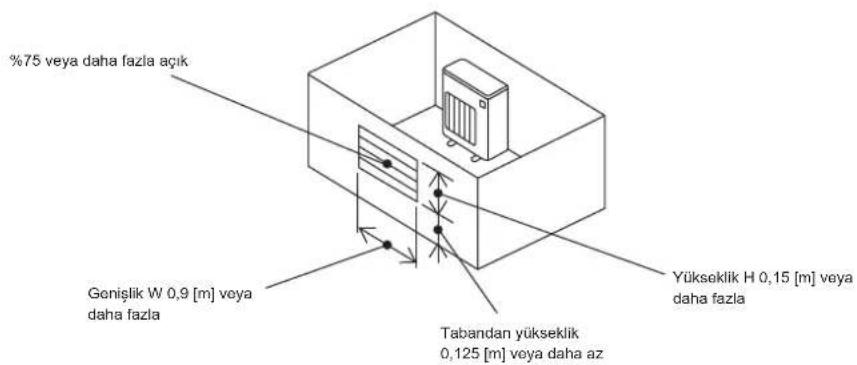

• Üniteyi veranda gibi duvarlarla çevrili bir alana takarken, aşağıda gösterildiği gibi yeterli boşluk olduğundan emin olun.
  Bu durumdan klima kapasitesi ve güç tüketimi kötü yönde etkilenebilir.
• Hava akışı yoksa veya çalışma döngüsünün kısalması olasiliği varsa, bir çıkış kılavuzu takın ve ünitenin arkasında yeterli boşluk bulunduğundan emin olun.
• İki veya daha fazla ünite takarken, üniteleri birbirinin önüne veya arkasına kurmayın.

200 veya daha fazla 100 veya daha fazla 500 veya daha fazla 350 veya daha fazla 500 veya daha fazla Engelin yüksekliği 1200 veya daha az

2. Ön (fan) tarafından açıklık

Şekilde gösterilen boşluğun sağlanması koşuluyla, ünite arkasında ve yanlarında çalışmasını önleyebilecek bir engel varken kurulabilir. (Ünit- tenin üzerinde engel yoktur)

da bir ni- r) 100 veya daha fazla 200 veya daha fazla 350 veya daha fazla

4. Öndeki ve arkadaki engeller-

Ünite, isteğe bağlı bir dış ünite fan kılavuzu takılarak kullanılabilir (MAC-856SG) (ancak yan kısımlar ve üst kısım açık olmalıdır).

100 veya daha fazla 500 veya daha fazla Fan kilavuzu (MAC-856SG)

6. Servis alanı

Servis ve bakım için şekilde gösterildiği gibi bir boşluk sağlayın.

Servis alani 100 veya daha fazla 100 veya daha fazla 500 veya daha fazla 350 veya daha fazla350 veya daha fazla

(Birim: mm)

• R32 havadan (ve de diğer soğutucu maddelerden) daha ağırdır, bu nedenle tabana çökme eğillimi gösterir (zemin bölgesinde). Eğer R32 tabanda birikirse, odanın küçük olması durumunda alev alabilecek konsantrasyona ulaşabilir. Alev almasını önlemek için, doğru havalandırma yaparak güvenli bir çalışma ortamı oluşturmak zorunludur. Yetersiz havalandırmanın olduğu bir odada veya alanda soğutucu madde sistıntısı olduğu doğrulanırsa, iş ortamı doğru şekilde havalandırılıp iyileştirilinceye kadar alev ile çalışmaktan kaçının.
• Soğutucu madde borularının bağlantıları bakım amacıyla erişilebilir olmalıdır.
• Dış üniteleri, dört yanından en az bir tanesi açık olan ve çukurlar olmayan yeterince geniş bir alana yerleştirin.

Uygun Uygun Uygun NG

1-4-1. Dış üniteler için minimum montaj alanı

Bir ünileyi dört tarafi kapalı olan veya çukurların bulunduğu bir alana monte etmek zaruriyse, şu koşullardan (A, B veya C) birinin karşılandığından emin olun.

Not: Bu önlemler güvenliğin sağlanması içindir, spesifikasyonunun garanti edilmesi için değildir.

A) Montaj alanının yeterli olmasını sağlayın (minimum montaj alanı Amin).

Ekipmanın montajını, soğutucu madde miktarı M'ye (fabrika dolumu soğutucu madde + yerel olarak eklenen soğutucu madde) karşılık gelecek şekilde Amin değerine eşit veya daha geniş bir alana yapın.

M [kg] Amin m^2
1,0 12
1,5 17
2,0 23
2,5 28
3,0 34
3,5 39
4,0 45
4,5 50
5,0 56
5,5 62
6,0 67
6,5 73
7,0 78
7,5 84

Amin

B) Çukur yüksekliğinin ≧ 0,125 [m] olduğu bir alana montaj yapın.

Tabandan yükseklik

0,125 [m] veya daha az

0,125 [m] veya daha az

Kikseklik ya daha az

C) Havalandırma yapmak için uygun bir açık alan oluşturun.

Açık alanın genişliği 0,9 [m] veya daha fazla ve yüksekliği 0,15 [m] veya daha fazla olmalıdır.

Ancak, montaj alanının tabanından, açık alanın alt kenarına kadar olan yükseklik 0,125 [m] veya daha az olmalıdır.

Açık alanın %75'i veya daha fazlası açık olmalıdır.

%75 veya daha fazla açık Genişlik W 0,9 [m] veya daha fazla Tabandan yükseklik 0,125 [m] veya daha az Yükseklik H 0,15 [m] veya daha fazla

1-4-2. İç üniteler için minimum montaj alanı

Ekipmanın montajını, soğutucu madde miktarı M'ye (fabrika dolumu soğutucu madde + yerel olarak eklenen soğutucu madde) karşılık gelecek şekilde Amin değerine eşit veya daha geniş bir zemin alanına sahip bir odaya yapın.

İç ünite montajı yapılırken tabandan iç ünitenin altına kadar olan yükseklik h0;

duvara montaj için: 1,8 m veya daha fazla;

tavandan asma, tavana gömme ve tavanda gizli için: 2,2 m veya daha fazla.

Her modelin kendine ait montaj yüksekliği kısıtlamaları vardır, bu nedenle her ünitenin montaj kılavuzunu okuyun.

Aynı şekilde açın Ön ve yan kısımlar açıksa 500 mm'den fazla 100 mm'den fazla 350 mm'den fazla K D H (Sızıntı testinden sonra, yalıtım malzemesini hiç boşluk olmayacak şekilde sıkıca uygulayın. Boru tesisalı, metal (sac levhalar) metal ağlar içeren duvarlara yapı- lirken boru ile duvar arasına 20 mm ya da daha kalın kimyasal olarak arınmış ağır parçalardan bir hat yapılmalı veya boru vinil yalıtım band- di ile 7 ila 8 kez sarılmalıdır. Mevcut boruyu kullanmak için, 30 dakika süreyle SOĞUTMA fonksi- yonunu çalıştırın ve eski klimayı çıkarmadan önce havasını boşaltın. Yeni soğutucunun boyutuna göre işlemi yeniden yapın. 100 mm'den fazla Her iki tarafta da engel yoksa 200 mm'den fazla 2 AYARI Yangın tehlikesinden sakınmak için soğutucu madde boru- larını korumalı veya gömülü hale getirin. Soğutucu madde borularında harici hasar meydana gelme- si yangına neden olabilir.

*2 Üretim yılı ve ayı Spesifikasyon ad plakasında belirtilir.

AKSESUARLAR

Montaj işleminden önce şu parçaların olup olmadığını gözden geçiriniz.

(1)	Pis su manşonu	1
(2)	Pis su tapası	2

BULUNMASI GEREKEN PARÇALAR

(A)	Besieme kablosu*1	1
(B)	İç/dış ünite bağlantı kablosu*1	1
(C)	Bağlantı borusu	1
(D)	Duvar deliği kapağı	1
(E)	Boru bandı	1
(F)	Boşaltma hortumu uzatması(veya yumuşak PVC hortum, 15 mmiç çap veya sert PVC boru VP16)	1
(G)	Soğutucu yağı	Azmiktar-da
(H)	Macun	1
(I)	Boru bağlantı bandı	2 ila 7
(J)	(I) bağlama vidası	2 ila 7
(K)	Duvar deliği manşonu	1
(L)	Yumuşak PVC hortum, 15 mm iççap ya da pis su manşonu için sertPVC boru VP16 (1)	1

Not:

*1 İç/dış ünite bağlantı kablosu (B) ve güç kaynağı kablosu (A), TV anten kablosundan en az 1 m uzakta olmalıdır.

Soldaki tabloda (B) ile (K) için belirtilen "Miktar" iç ünite başına kullanılacak miktardır.

Dış ünitenin tesisatı 840 169 500 Hava girişi Hava girişi 330 361 396 4-10 × 21 Oval delikler Hava çıkışı (Birim: mm)

Üniteler yerel yönetmeliklere göre lisanslı yükleniciler tarafından monte edilmelidir.

1-6. DIŞ ÜNİTE İÇİN DRENAJ BORUSU

Lütfen drenaj borusu montajını ancak tek yerden drenaj yapılacağı zaman yapın.

1) Pis suyu boşaltmak için bir delik seçin ve pis su manşonunu (1) o deliğe monte edin.
2) Diğer delikleri pis su tapalarıyla (2) kapatın.
3) Piyasada bulunabilecek iç çapı 15 mm'lik yumuşak PVC hortumu (L) pis su manşonuna (1) bağlayın ve gidere yönlendirin.

Not:

Üniteyi yatay olarak monte edin.

Soğuk bölgelerde pis su yuvası (1) ve pis su kapaklarını (2) kullanmayın. Pis su donabilir ve fanın durmasına neden olur.

Dış mekan ünitesi ısıtma işlemi sırasında kondansat üretir. Kurulum yerini seçerken, dış mekan ünitesinin ve yerlerin pis suyla ıslanmasını veya donmuş pis suyla hasar görmesini önlediğinizden emin olun.

2. DIŞ ÜNİTENİN TESİSATI

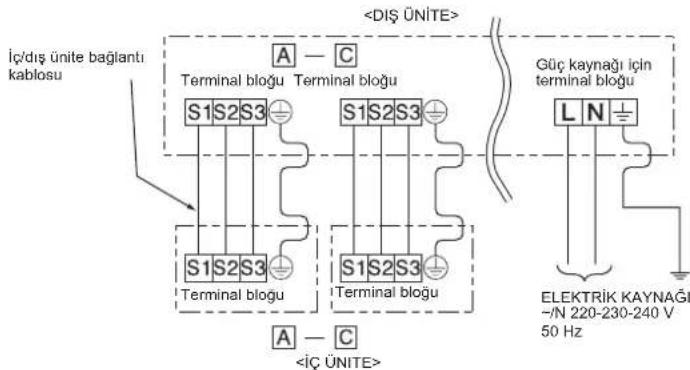

2-1. KABLOLARI DIŞ ÜNİTEYE BAĞLAMA

1) Servis panelini çıkarın.
2) Terminal vidasını gevşetin ve iç üniteden gelen iç/dış ünite bağlantı kablosunu (B) terminal bloğuna doğru biçimde bağlayın. Yanlış bağlantı yapmamaya dikkat edin. Kabloyu iç kısmı hiç görünmeyecek ve terminal bloğunun bağlanma kesitine hiçbir dış kuvvet aktarılmayacak şekilde terminal bloguna sabitleyin.
3) Terminal vidalarını gevşemeyecek şekilde iyice sıkıştırın. Sıkıştırdıktan sonra son bir kez kabloları halifçe çekip hareket etmediklerinden emin olun.
4) 2) ve 3) no'lu adımları her iç ünite için uygulayın.
5) Güç kaynağı kablosunu (A) bağlayın.
6) İç/dış ünite bağlantı kablosunu (B) ve güç kaynağı kablosunu (A) kablo kelepçeleriyle sabitleyin.
7) Servis panelini sıkıca kapatın. 3-3.'te belirtilen işlemleri yapın. BORU BAĞLAMA tamamlanmıştır.
- Güç kaynağı kablosu (A) ve iç/dış ünite bağlantı kablosu (B) arasındaki bağlantıları yaptıktan sonra, her iki kabloyu ve ünite bağlantı kablosunu kablo kelepçeleriyle sabitleldiğinizden emin olun.

Güç kaynağı için terminal bloğu Servis paneli

İç/diş ünite bağlantı kablosu A — C Terminal bloğu Terminal bloğu S1S2S3 S1S2S3 Terminal bloğu S1S2S3 Terminal bloğu Güç kaynağı için terminal bloğu L N ELEKTRİK KAYNAĞI -/N 220-230-240 V 50 Hz A — C <İÇ ÜNİTE>

• Kabloyu ve teli terminal bloğuna sabitlerken, her vidayı ilgili terminaline bağladığınızdan emin olun.
• Topraklama kablosunu diğerlerinden biraz daha uzun tutun. (35 mm'den fazla)
• İleride yapılacak bakım işleri için bağlantı kablolarını uzun tutun.

3. DIŞ AÇMA İŞİ VE BORU BAĞLAMA

3-1. R32 SOĞUTUCU MADDE KULLANAN CİHAZLAR İÇİN ÖNLEMLER

- Geçmeli bölümlere uygulanacak soğutma yağı olarak ester yağı, eter yağı veya alkil benzen yağı (az miktarda) kullanın.

- Soğutucu madde borularını birleştirirken bakır ve bakır alaşım dikişsiz borular için C1220 bakır fosfor kullanın. Aşağıdaki tabloda belirtilen kalınlıklardaki soğutucu madde borularını kullanın. Boruların içinin temiz olduğundan ve sülfürik bileşikler, oksidanlar, kalıntılar veya toz benzeri kirletici maddeler içermediğinden emin olun.

Boruları lehimlerken her zaman oksitlenmeyen lehim uygulayın, aksi takdirde kompresör hasar görür.

UYARI:

Kilmanın montajını yaparken, yerini değiştirirken veya bakımını yaparken soğutucu hatlarını doldurmak için yalnızca belirtilen soğutucu maddeyi (R32) kullanın. Bu soğutucuyu diğer soğutucularla karıştırmayın ve hatlarda hava kalmamasını sağlayın.

Havanın soğutucuyla karışması, soğutucu hattında anormal yüksek basıncın oluşmasına neden olabilir ve bu da patlamaya veya diğer tehlikelerin ortaya çıkmasına neden olabilir.

Sistem için belirtilenden farklı bir soğutucunun kullanılması mekanik arızaya, sistemin bozulmasına veya ünitenin arızalanmasına neden olabilir. Bu durum, en kötü ihtimalde ürün güvenliğinin sağlanması açısından bir engel ortaya çıkarabilir.

Boru boyutu (mm)	ø6,35	ø9,52	ø12,7	ø15,88	ø19,05	ø22,2	ø25,4	ø28,58
Kalınlık (mm)	0,8	0,8	0,8	1,0	1,0	1,0	1,0	1,0

• Yukarıda belirtilenden daha ince borular kullanmayın.
• Çap 19,05 mm ya da daha büyükse 1/2 H ya da H borular kullanın.
• Alev alma olasılığını önlemek için uygun havalandırmanın sağlandığından emin olun. Ayrıca, civarda tehlikeli veya alevlenebilir nesnelerin bulunmadığından emin olarak yangına karşı önlem alın.

3-2. DIŞ AÇMA İSİ

1) Bakır boruyu boru keskisiyle doğru şekilde kesin. (Fig. 1, 2)
2) Boru kesitindeki pürüzleri tamamen giderin. (Fig. 3)

Çapakları temizlerken, temizlenen çapakların borunun içine girmesini engellemek için bakır boruyu aşağı doğru tutun.

3) İç ve dış ünitede takılı olan somunları sökün ve daha sonra bu somunları pürüzlerden tamamen arınmış boruya takın. (Diş açtıktan sonra takmak mümkün değildir)
4) Diş açma işi (Fig. 4, 5). Tabloda gösterilen boyuttaki boruyu sıkıca tutun. Seçtiğiniz alete göre tablodan A mm seçin.
5) Kontrol

Diş açma işini Fig. 6 ile karşılaştırın.

- Eğer hata yaptıysanız hatalı kısmı keserek işlemi yeniden yapın.

Boru çapı (mm)	Somun (mm)	A (mm) Sıkma torku
		R32, R410A için kavrama tipi alet	R22 için kavrama tipi alet	R22 için kelebek somun tipi alet	N•m kg	•cm
ø6,35 (1/4")	17	- 41,2 350 - 0,5 1,0 - 1,5	- 420	1,5 - 2,0	13,7 - 17,7	140 - 180
ø9,52 (3/8")	22 34,3
ø12,7 (1/2")	26			2,0 - 2,5	49,0 - 56,4	500 - 575
ø15,88 (5/8")	29 73,5 - 78,4 750 - 800

3-3. BORU BAĞLAMA

- Bağlantı boru boyutu iç ünitelerin tipine ve kapasitelerine bağlı olarak değişiklik gösterir.

İç ünite kapasitesi		25 ~ 50
İç ünite: M serisi	Sıvı borusu boyutu	6,35
	Gaz borusu boyutu	9,52

• İç ünite kısmındaki bağlantı geçişlerinde kılavuz olarak yukarıdaki tabloyu kullanın ve sıkıştırma işlemini iki somun anahtarını kullanarak gerçekleştirilir. Fazla sıkıştırma ile boru bölümüne zarar verebilirsiniz.
  1) Boruların genişletilmiş uçlarına ve açık hava ünitesinin boru bağlantılarına ince bir labaka soğutucu yağ (G) sürün. Vida dişlerine soğutma yağı uygulamayın. Aşırı sıkma torku uygulamanız, vidalarda hasar meydana gelmesine neden olur.
  2) Borunun ortasını açık hava ünitesinin boru bağlantılarının ortasıyla hizalayın; ardından rondelalı somunu elinizle 3-4 tur sıkın.
  3) Tabloda belirtildiği gibi rondelalı somunu tork anahtarı ile sıkın.
• Rondelalı somun aşırı sıkılırsa zarar görebilir ve bunun sonucunda soğutma sıvısı kaçağı meydana gelebilir.
• Boru tesisatının çevresini izolasyon malzemesiyle sardığınızdan emin olun. Çıplak boru tesisatına doğrudan temas etmek yanıklara veya soğuk ısırmasına neden olabilir.

3-4. ISI YALITIMI VE SARGILAMA

1) Boru bağlantılarını boru kaplayıcısı ile kaplayın.
2) Vanalar da dahil olmak üzere dış sistemdeki boruları izole edin.
3) Boru bandı (E) kullanarak, dış ünitenin girişinden başlayarak bandı sarın.

- Boru bandının (E) uç kısmını bant kullanarak (yapışkanlı madde ile birlikte) yapıştırın.

- Boru tesisatını ısı ve nemlilik oranının yüksek olduğu tavan, tuvalet vb. gibi yerlerden geçirirken yoğunlaşmayı önlemek için piyasadan sağlayabileceğik izole maddeleri kullanın.

Bakır boru

Eğimli Dūzensiz Pūrūzlü

Fig. 1
Fig. 2

Kavramalı tip
Kavramalı tip
Fig. 4

Fig. 3

Dişli somun

Fig. 5
Fig. 6

! UYARI

Üniteyi tesis ederken, soğutucu borularını kompresörü çalıştırmadan önce sağlam şekilde bağlayınız.

ucu bo- rmadan niz.

DIKKAT

Kullanılmayan bağlantı delikleri varsa, bunlara ait somunların sağlam şekilde sıkıştırıldığından emin olun.

4. TEMİZLEME PROSEDÜRLERİ, SIZINTI TESTİ VE TEST ÇALIŞTIRMASI

4-1. TEMİZLEME PROSEDÜRLERİ VE SIZINTI TESTİ

1) Dış ünite gaz borusu üzerinde bulunan kesme vanasının kapağını çıkartın. (Kesme vanaları ilk konumlarında tamamen kapalı ve şapkacıkla örtülüdürler.)
2) Manifold vanasını ve vakum pompasını dış ünite gaz borusu kısmının bağlı olduğu servis deliğine bağlayın.
3) Vakum pompasını çalıştırın. (15 dakika boyunca vakumize edin.)
4) Manifold vanası ile vakumu kontrol edip manifold vanasını kapatın ve vakum pompasını durdurun.
5) Bir veya iki dakika bu durumda bırakın. Manifold vana göstergesinin aynı yerde olduğundan emin olun. Basınç değeri -0,101 MPa [Manometre] (-760 mmHg) olmalıdır.
6) Kesme vanası bakım yerinden manometre manifold vanasını hızla çıkartın.
7) Gaz ve sıvı borusundaki tüm kesme vanalarını tamamen açın. Vanalar tam olarak açık durumda çalıştırılmadıkları zaman performans düşüklüğü ve arızaya sebep olurlar.
8) 1-2.'e başvurun ve gerekirse belirtilen miktarda soğutma maddesini doldurun. Soğutma sıvısını yavaşça doldurduğunuzdan emin olun.
9) Başlangıçtaki duruma dönmek üzere şapkacıkları sıkıştırın.
10) Sizinti testi

UYARI

Yangın tehlikesinden sakınmak için, kesme vanalarını açmadan önce alev alma tehlikesi veya parlama riski olmadığını kontrol edin.

4 ila 5 tur *Açma Altigen anahtar Servis portu başlığı (Tork 13,7 ila 17,7 N·m, 140 ila 180 kgf·cm) Kesme vanası başlığı (Tork 21,5 ila 27,5 N·m, 220 ila 280 kgf·cm) GAZ için kesme vanası SIVI için kesme vanası -0,101 MPa (-760 mmHg) Lo kolu Bileşik basınç göstergesi (R32, R410A için) Basınç ölçer (R32, R410A için) Manometre manifold vanası (R32, R410A için) Hi kolu Dolduma hortumu (R32, R410A için) Vakum pompası (R32, R410A için)

Kapama Açma Gövde Servis deligi Kontrol vanası Dolduma hortumu (R32, R410A için)

Kontrol vanasını kullanırken önlemler

Kontrol vanasını servis deliğine ta-karken, aşırı basınç uygulanırsa vana çekirdeği deforme olur veya gevşer. Bu, gaz sızıntısına yol açabilir.

Kontrol vanasını servis deliğine takar- ken, vana çekirdeğinin kapalı konumda olduğundan emin olun ve daha sonra A parçasını sıkın. Valf çekirdeği açık konumdayken A parçasını sıkmayın ve gövdeyi çevirmeyin.

4-2. GAZ DOLDURMA

Ünite ye gaz doldurma işlemini yapın.

1) Gaz tüpünü stop valfi (üç yollu valf) servis deliğine bağlayınız.
2) Soğutucu tüpünden gelen boru (veya hortum) içerisinde hava kalmamasına dikkat ediniz.
3) Klima soğutma modunda çalışırken belirtilen oranda gaz ekleyiniz.

Not:

Soğutma sıvısı eklemek gerektiğinde, her soğutma döngüsü için belirtilen miktarları ekleyiniz.

DİKKAT:

Soğutucu sistemine ilave soğutucu akışkan dolumu yaparken, sıvı soğutucu akışkan kullandığınızdan emin olun. Sıvı soğutucu akışkanı yavaşça doldurun; aksi takdirde kompresör kilitlenecektir.

Gaz tüpündeki basıncın yüksek kalmasını garantilemek için gerekiyorsa tüpü 40°C'den daha düşük ısidaki suyla dolu bir kaba yerleştiriniz. Asla buhar veya ateş ile tüpü ısıtmaya çalışmayınız.


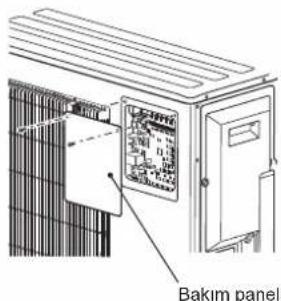

4-3. BAKIM PANELİNİ ÇIKARTMA

Dış ünite kontrolör kartındaki Gömülü Şalter ayarı, ön panel çıkartılmadan değiştirilebilir.

Bakım panelini çıkartmak ve Gömülü Şalteri ayarlamak için aşağıdaki işlemleri uygulayın.

1) Bakım panelini sabitleyen vidayı (ya da vidaları) çıkartın.
2) Bakım panelini çıkartın ve gerekli ayarları yapın.
3) Bakım panelini takın.

Not:

Bakım panelinin sıkıca yerine takıldığından emin olun. Tam takılmaması arızalara neden olabilir.

- Fonksiyonun açıklaması:

Bu fonksiyonla, çalışma modu SOĞUTMA/KURUTMA veya ISITMA moduna kilitlendiğinde, klima yalnızca bu modda çalışır.

* Bu fonksiyonun etkinleştirilmesi ayarların değiştirilmesini gerektirir. Lütfen bu fonksiyonu müşterinize açıklayın ve kullanmak isteyip istemediklerini sorun.

[Çalışma modunun kilitlenmesi]

1) Ayarlamayı yapmadan önce klimanın ana gücünü kestiğinizden emin olun.

2) Bu fonksiyonu devreye sokmak için dış kumanda paneli üzerindeki SW1'in "3" Anahtarını ON (Açık) konuma getirin.

3) Çalışma modunu COOL/DRY moduna getirmek için dış kumanda paneli üzerindeki SW1'in "4" anahtarını OFF (Kapalı) konumuna getirin. Çalışma modunu ISITMA modu olarak ayarlamak için aynı anahtarı ON (Açık) konumuna getirin.

4) Klimanın ana gücünü açın.

LED SW1 SW871 SW2 SW1 ON COOL (SOGUTMA)/ DRY (KURUTMA) SW1 ON HEAT (ISITMA)

4-5. DIŞ ÜNİTE ÇALIŞMA GÜRÜLTÜSÜNÜN AZALTILMASI

- Fonksiyonun açıklaması:

Bu fonksiyonla, örneğin SOĞUTMA modunda geceleyin çalışma yükünün azaltılmasıyla dış ünitenin çalışma sesi düşürülür. Ancak, bu fonksiyonun etkinleştirilmesiyle soğutma ve ısıtma kapasitesinin düşeceğini lütfen unutmayın.

* Bu fonksiyonun etkinleştirilmesi ayarların değiştirilmesini gerektirir. Lütfen bu fonksiyonu müşterinize açıklayın ve kullanmak isteyip istemediklerini sorun.

[Çalışma gürültüsünün azaltılmas]

1) Ayarlamayı yapmadan önce klimanın ana gücünü kestiginizden emin olun.

2) Bu fonksiyonu devreye sokmak için dış kumanda paneli üzerindeki SW1'in "5" Anahtarını ON (Açık) konuma getirin.

3) Klimanın ana gücünü açın.

Çalışma gürültüsünü azaltın

4-6. İŞLETME TESTİ

- İç ünite test çalıştırma işlemi bağımsız olarak gerçekleştirilmelidir. İç ünite ile birlikte gelen kurulum kılavuzuna bakın ve tüm ünitelerin uygun şekilde çalıştığından emin olun.

- Test çalıştırma işlemi tüm ünitelerde aynı anda gerçekleştirilirse, soğutucu borularında ve/veya iç/dış ünite bağlantı kablolarında yapılmış olabilecek muhtemel hatalı bağlantılar tespit edilemez. Bu yüzden test işlemini teker teker gerçekleştirdiğinizden emin olun.

Yeniden çalışmayı önleyici mekanizma üzerine:

Kompresör bir kez durduğu zaman yeniden çalışmayı önleyici araç, klimayı korumak üzere kompresörün 3 dakika içinde çalışmasını engeller.

Kablo/boru düzeltme fonksiyonu

Bu ünitede kablo ve boru kombinasyonunu düzelten bir kablo/boru düzeltme fonksiyonu bulunmaktadır. Kablo ve boru kombinasyonun doğru yapılmamış olması olasılığı varsa ve kombinasyonun kontrolü zorsa, kombinasyonu tespit etmek ve düzeltmek için bu fonksiyonu kullanımın ve aşağıdaki prosedürleri uygulayın.

Aşağıdaki işlemleri yaptığınızdan emin olun.

- Uniteye elektrik geliyor.

- Kesme vanaları açık.

Not:

Tespit sırasında iç ünitenin çalışması dış ünite tarafından kontrol edilir. Tespit sırasında iç ünite otomatik olarak çalışmayı durdurur. Bu bir arıza değildir.

Prosedür

Güç kaynağıni açıktan sonra boru/kablo düzeltme düğmesine (SW871) 1 dakika ya da daha uzun süre basın.

- Düzeltme işlemi 10 ila 15 dakika sürer. Düzeltme işlemi sona erdiginde sonuç LED göstergesinde gösterilir. Ayrıntılar aşağıdaki tabloda belirtilmiştir.

- Bu fonksiyonu iptal etmek için ünite çalışırken boru/kablo düzeltme şalterine (SW871) tekrar basın.

- Düzeltme işlemi hatasız tamamlandığında boru/kablo düzeltme şalterine (SW871) tekrar basmayın.

Sonuç "Tamamlanmadı" şeklinde bildirildiğinde, bu fonksiyonu iptal etmek için boru/kablo düzeltme şalterine (SW871) tekrar basın. Ardından, kablo ve boru kombinasyonunu iç üniteleri tek tek çalıştırarak kontrol edin.

- Çalıştırma işlemi elektrik beslemesi açıkken yapılır. P.C. panosu da dahil olmak üzere şalterden başka parçalara temas etmediğinizden emin olun. Aksi halde şalterin etrafında bulunan sıcak ya da elektrik akımı taşıyan parçalar elektrik çarpmasına ya yanıklara neden olabilir. Elektrik akımı taşıyan parçalar P.C. panosunun hasar görme-sine neden olabilir.

- Elektronik kontrollü P.C. panosunun hasar görmesini önlemek için bu fonksiyonu çalıştırmadan önce statik elektriği üzerinizden atın.

- Bu fonksiyon dış sıcaklık 0°C ya da altındaysa çalışmaz.

Tespit sırasında LED göstergesi

LED1 (Kırmızı)	LED2 (Sarı)	LED3 (Yeşil)
Yanıyor Yanıyor Bir kez

Boru/kablo düzeltme fonksiyonunun sonucu

LED1 (Kırmızı)	LED2 (Sarı)	LED3 (Yeşil)	Sonuç
Yanıyor	Yanmıyor	Yanıyor	Tamamlandı (Sorun düzeltildi ya da normal)
da Bir kez	Bir kez Bir	kez	Tamamlanmadı (Algılama başarısız)
Diğer göstergeler			Üst panelin arkasında bulunan "LED YANDIĞINDA GÜVEN-LİK ÖNLEMLERİ" bölümüne bakın.

4-7. KULLANICIYA AÇIKLAMA

- ÇALIŞTIRMA TALİMATLARİni kullanarak, kullanıcıya klimayı nasıl kullanacağını açıklayın (kumanda nasıl kullanılır, hava filtreleri nasıl çıkarılır, kumanda, kumanda tutucudan nasıl çıkarılır veya kumanda tutucuya nasıl konur, nasıl temizlenir, çalıştırma önlemler, vb.).

- Kullanıcıya ÇALIŞTIRMA TALİMATLARINI dikkatlice okumasını önerin.

5. DIŞARI POMPALAMA

Klimayı başka bir yere taşırken ya da atarken, atmosfere soğutucu gazı salınmasını engellemek için gazı aşağıdaki prosedürü izleyerek boşaltın.

1) Sigortayı kapatın.

2) Manifold vanasını dış ünite gaz borusu kısmının bağlı olduğu kesme vanası servis deliğine bağlayın.

3) Dış ünitenin sıvı borusu kısmındaki kesme vanasını tamamen kapatın.

4) Sigortayı açın.

5) Tüm kapalı mekan birimlerinde acil SOĞUTMA işlemini başlatın.

6) Manometre 0,05 ila 0 MPa [Ölçüm] (yaklaşık 0,5 ila 0 kgf/cm² arası) arasında bir değer gösterdiğinde dış ünitenin gaz borusu kısmındaki kesme vanasını tamamen kapatın ve işlemi durdurun. (İşlemi durdurma yöntemi hakkında bilgi için kapalı mekan montaj kılavuzuna bakın.)

* Eğer klima sistemine çok fazla soğulucu gaz konmuşsa, basınç 0,05 MPa [Ölçüm] (yaklaşık 0,5 kgf/cm ^2 ) seviyesine düşmeyebilir veya yüksek basınçlı soputucu gazı devresindeki basınç artışı nedeniyle koruma fonksiyonu devreye girebilir. Bunun olması durumunda, bir soğutucu gazı temizleme aracı kullanarak sistemdeki tüm gazı toplayın ve sistemi iç ve dış birimler yerleştirildikten sonra doğru miktarda gaz ile yeniden doldurun.

7) Sigortayı kapatın. Manometreyi ve soğutucu gazı akışkan borusunu çıkarın.

UYARI

Soğutucu gazını dışarı pompalarken, gaz borularının bağlantısını kesmeden önce kompresörü durdurun. Hava vb. maddelerin içine girmesi durumunda kompresör patlayabilir ve yaralanmalara yol açabilir.

Bu uyarının içeriği sadece Türkiye'de geçerlidir.

• Şirketimizdeki geliştirme faaliyetlerinden dolayı ürün özelliklerinin, haber verilmeksizin değiştirilme hakkı tarafımızda saklıdır.
• Anma değerleri için TS EN 14511 / TS EN 14825 deki iklim şartları ile tarif edilen koşullar esas alınmıştır.
• İç ve dış ortam sıcaklıklarının standartlarda esas alınan değerlerin dışına çıkması durumunda klimanızın ısıtma ve soğutma kapasitelerinin etkilenmesi doğaldır.
• Ürünün üzerinde bulunan işaretlemelerde veya ürünle birlikte verilen diğer basılı dokümanlarda beyan edilen değerler, ilgili standartlara göre laboratuvar ortamında elde edilen değerlerdir. Bu değerler, ürünün kullanım ve ortam şartlarına göre değişebilir.
• Satın almış olduğunuz ürünün kullanım ömrü 10 yıldır. Bu, ürünün fonksiyonunu yerine getirebilmesi için gerekli yedek parça bulundurma süresidir.

Ürünün montajı için Mitsubishi Electric Turkey Elektrik Ürünleri A.Ş. yetkili servisine / bayisine başvurunuz.

Servis İstasyonları ve Yedek Parça Temini :

Cihazımızın bakım, onarım ve yedek parça ihtiyaçları için klimanızı satın aldığınız yetkili satıcıya başvurunuz. Yetkili Servislerimizin listesine URL: http://klima.mitsubishielectric.com.tr adresinden veya 444 7 500 numaralı telefondan ulaşabilirsiniz.

Ünitenin ihtiyaç duyacağı bakım ve onarım parçaları 10 yıl boyunca üretilecektir.

AEEE Yönetmeliğine Uygundur.

Merkez Ofis (Head Office)

Mitsubishi Electric Turkey Elektrik Ürünleri A.Ş.

Şerifali Mah. Kale Sok. No:41 34775 Ümraniye/ İstanbul / Türkiye

Tel: [phone] Faks: [phone]

[e-mail]

URL: http://klima.mitsubishielectric.com.tr

SICIL NO : 845150

MERSIS NO : 0 621047840100014

Üretici Firma:

ev, ticaret ve hafif sanayi ortamlarında kullanım amaçlı üretilen ve aşağıda açıklanan klima ve ısıtma pompalarıyla ilgili aşağıdaki hususları yalnızca kendi sorumluluğunda beyan eder:

Not: Seri numarası ürünün isim plakasında yer alır.
