BRUGSANVISNING MXZ2HA40VF MITSUBISHI

• Denne håndbog beskriver kun, hvordan udendørsenheden installeres. Vedrørende installation af indendørsenheden henvises til installationshåndbogen for indendørsenheden. Installationsanvisning För INSTALLATÖREN

BETYDNINGEN AF DE SYMBOLER, DER VISES PÅ INDENDØRSENHEDEN OG/ELLER UDENDØRSENHEDEN ADVARSEL (Risiko for brand) Denne enhed bruger et brændbart kølemiddel. Hvis kølemiddel lækker og kommer i kontakt med ild eller varmeenheder, dannes der skadelig gas, og der opstår risiko for brand. Læs omhyggeligt BETJENINGSVEJLEDNINGEN før drift. Servicepersonale skal omhyggeligt læse BETJENINGSVEJLEDNINGEN og INSTALLATIONSVEJLEDNINGEN før drift. Yderligere oplysninger fremgår af BETJENINGSVEJLEDNINGEN, INSTALLATIONSVEJLEDNINGEN osv. 1-1. FØLGENDE SIKKERHEDSFORSKRIFTER SKAL ALTID IAGTTAGES

• Læs“FØLGENDESIKKERHEDSFORSKRIFTERSKALALTIDIAGTTAGES”,førklimaanlæggetinstalleres.

• Iagttagaltiddeherundernævnteadvarslerogforsigtighedsregler,dadeindeholdervigtigesikkerhedsforskrifter.

Installer ikke klimaanlægget selv (bruger). Ufuldstændig installation kan føre til brand, elektriske stød, personskade pga. nedfald af enheden eller vandlækage. Henvend Dem til den for- handler, hvor De har købt anlægget eller til en fagkyndig installatør.

Udfør installationen på forsvarlig vis i henhold til installationsma- nualen. Ufuldstændig installation kan føre til brand, elektriske stød, personskade pga. nedfald af enheden eller vandlækage.

Ved installation af enheden skal der af sikkerhedsårsager benyttes passende beskyttelsesudstyr og værktøjer. Hvis der ikke gøres det, kan det forårsage personskader.

Installer enheden forsvarligt på et sted, der kan bære vægten af den. Hvis monteringsstedet ikke kan bære vægten af enheden, kan den falde ned med personskade til følge.

Elektrisk arbejde skal udføres af en autoriseret, erfaren elektriker i overensstemmelse med installationsvejledningen. Brug altid et spe- cielt kredsløb. Slut ikke andre elektriske apparater til kredsløbet. Hvis det elektriske kredsløbs kapacitet er utilstrækkeligt, eller det elektriske arbejde er ufuldstændigt, vil der være risiko for brand eller elektrisk stød.

Undgå at beskadige ledningerne ved at udøve et for stort tryk på disse med dele eller skruer. Beskadigede ledninger kan forårsage brand eller elektrisk stød.

Afbryd strømtilførslen, hvis der skal monteres PC-styrekort eller ud- føres ledningsarbejde på indendørsenheden. Ellers kan det medføre elektrisk stød.

Brug de foreskrevne ledninger til at forbinde indendørsenheden og udendørsenheden, og sæt ledningerne godt fast på klempladens til- slutningssektioner, uden at de udøver tryk på sektionerne. Forlæng ikke ledningerne, og brug ikke forlængerledninger. Ufuldstændig tilslutning og fastgørelse kan forårsage brand.

Installer ikke enheden på et sted, hvor der er siver brændbar gas ud. Hvis gas siver ud i nærheden af enheden, kan der være risiko for eksplosion.

Brug ikke indirekte tilslutning af netledningen eller en forlængerled- ning, og undlad at tilslutte mange anordninger til samme vægkontakt. Dette kan medføre risiko for brand eller elektrisk stød på grund af defekt kontakt, defekt isolation, overskridning af den tilladte spænding etc.

Anvendelse af defekte dele kan føre til personskade og/eller vandlækage forårsaget af brand, elektrisk stød eller at enheden falder ned etc.

Monter dækslerne over de elektriske dele på indendørsenheden og servicepanelet på udendørsenheden forsvarligt. Hvis disse dæksler ikke monteres forsvarligt, vil der være risiko for brand eller elektrisk stød pga. støv, vand o. lign.

Sørg for, at der ikke kommer nogen masse udover det angivne kølemiddel (R32) ind i kølemediets kredsløb, når enheden instal- leres, omplaceres eller serviceres. Tilstedeværelsen af fremmede substanser, f.eks. luft, kan forårsage unormal trykstigning og forårsage eksplosion eller tilskadekomst. Brug afandrekølemidlerenddet,dererspeciceretforsystemet,vilforår- sage mekanisk fejl, systemfejl eller ødelæggelse af enheden. I værste fald kan det medføre en alvorlig reduktion af produktsikkerheden.

Kølevæsken må ikke udledes i atmosfæren. Hvis der siver kølevæ- ske ud under installation, skal rummet udluftes. Kontroller, at der ikke siver kølemiddel ud, når installationen er færdig. Hvis kølemiddel lækker og kommer i kontakt med ild eller varmeenheder som f.eks. en varmeblæser, petroleumsovn eller et komfur, dannes der skadelig gas. Sørg for ventilation i overensstemmelse med EN378-1.

Brug egnet værktøj og rørmateriale til installationen. Trykket i R32 er 1,6 gange højere end i R22. Hvis der ikke bruges eg- net værktøj eller materialer, kan en ufuldstændig installation medføre, at rørene springer eller tilskadekomst.

Ved tømning af kølemiddel skal kompressoren stoppes, før køle- rørene afmonteres. Hvis kølerørene afmonteres, mens kompressoren kører, og stopven- tilen er åben, kan der trækkes luft ind, og trykket i kølesystemet blive unormalt højt. Dette kan få rørene til at springe eller medføre tilskade- komst.

Tilslut omhyggeligt rørene, før kompressoren startes, når enheden installeres. Hvis kompressoren startes, før kølerørene er tilsluttet, og stopventilen er åben, kan der trækkes luft ind, og trykket i kølesystemet blive unor- malt højt. Dette kan få rørene til at springe eller medføre tilskadekomst.

Monter en brystmøtrik med en momentnøgle som specificeret i denne manual. Hvis en brystmøtrik spændes for stramt, kan den blive ødelagt efter en lang periode og forårsage lækage af kølemiddel.

Jordforbind enheden korrekt. Forbindaldrig jordenhedentil et gasrør, et vandrør, etenlynaeder ellerentelefons jordledning.Forkertjordtilslutningkan give årsagtil elektrisk stød.

Husk at installere en fejlstrømsafbryder. Hvis der ikke er installeret en fejlstrømsafbryder, er der risiko for elek- trisk stød eller brand.

Ved brug af en gasbrænder eller andet udstyr, der bruger ild, skal alt kølemiddel fjernes fra airconditionanlægget, og det skal sikres, at området er godt ventileret. Hvis kølemidlet lækker og kommer i kontakt med ild eller varmeenhe- der, dannes der skadelig gas, og der opstår risiko for brand.

Forsøg ikke at fremskynde afrimningsprocessen eller at rengøre på andre måder end dem, der er anbefalet af producenten.

Udstyret skal opbevares i et lokale uden kontinuerlige antændel- seskilder (f.eks. åben ild, et tændt gasapparat eller et tændt, elek- trisk varmeapparat).

Må ikke gennembores eller brændes.

Vær opmærksom på, at kølemiddel muligvis ikke kan lugtes.

Installation af rørledning skal være minimal.

Brug ikke loddemetal til lav temperatur ved lodning af kølemiddelrørene.

Apparatet skal opbevares på et godt ventileret sted, hvor rumstør- relsen svarer til det rumareal, der er speciceret for drift.

5.TØMNING .........................................................................................................9 VG79A989H01_da.indd 1 2018/09/27 17:20:22Da-2 1-3. VALG AF EKSTRA SAMLINGER MED FORSKELLIG DIAMETER Hvis forbindelsesrørets diameter ikke passer til åbningsstørrelsen på udendørsenheden, bruges rørsamlinger med forskellige diametre i overensstemmelse med nedenstående tabel. (Enhed: mm (tommer)) Åbningsstørrelse på udendørsenheden Ekstrasamlingermedforskelligdiameter(åbningsstørrelsepåudendørsenheden→diameterafforbindelsesrør) MXZ-2HA Væske / gas 9,52 (3/8)

12,7(1/2):MAC-A454JP-E Se installationsvejledningen for indendørsenheden vedrørende diameter af forbindelsesrøret til indendørsenheden. A, B ENHED 6,35 (1/4) / 9,52 (3/8)

1-4. VALG AF INSTALLATIONSSTED

• Hvordenikkeerudsatforkraftigblæst.

• Hvorluftstrømmenergodogstøvfri.

• Hvordensåvidtmuligtikkeudsættesforregnellerdirektesol.

• Hvoreventuellenaboerikkegeneresaflydellervarmluftfraanlæg- get.

• Hvorderforendesensolidvæg,derforebyggerstøjogvibrationer.

• Hvorderikkeerrisikoforbrandfarliggasudsivning.

• Huskatfastgøreenhedensben,nårdeninstalleres.

• Hvorderermindst3mtilTV-ellerradioantenne.Betjeningenafklima- anlægget kan påvirke radio- og TV-modtagelsen i områder, hvor mod- tagelsen er svag. Det kan være nødvendigt at installere en forstærker til påvirkede apparat.

• Installerenhedenivandretstilling.

• Monterenhedenpåetsted,derikkepåvirkesafsnefaldellersnefyg- ning. I områder med kraftigt snefald skal der monteres et tag over, en sokkel og/eller nogle skærmplader. Bemærk: Det er tilrådeligt at udføre en rørsløjfe i nærheden af den udendørs en- hed for at reducere den vibration, der transmitteres fra denne. Bemærk: Følgnedenståendeinstruktioner,nårairconditionanlæggetbrugesved lave udetemperaturer.

• Udendørsenhedenmåaldrigmonterespåetsted,hvorluftindtags-/ udgangssiden er direkte udsat for blæst.

• Foratforhindre atudendørsenhedenudsættes forblæst,skal den monteres med luftindtagssiden mod væggen.

• Foratforhindreatudendørsenhedenudsættesforblæst,anbefales det at montere en skærmplade på luftudgangssiden. Undgå installering på følgende steder, hvor der nemt kan opstå proble- mer med klima-anlægget.

• Hvordererrisikoforudsivningafbrændbargas.

• Hvorderermegetmaskinolie.

• Hvoroliespildes,ellerhvorområdeterfyldtmedolieholdigoseller røg (f.eks. madlavningsområder og fabrikker, hvor plastikegenska- berne kunne blive ændret og dermed beskadiget).

• Hvordererhøjfrekvensapparaterellertrådløseapparater.

• HvordererenemissionafhøjeniveauerafVOC,inklusivephthalat- blandinger, formaldehyd, etc., som kan forårsage kemisk spaltning.

Apparatet skal opbevares, så der ikke forekommer mekaniske skader. 1-2. SPECIFIKATIONER Model Strømforsyning *1 Ledningsspecikationer*2 Rørlængde og højdeforske *3, *4, *5, *6, *7, *8 Udendørs Støjniveau Mærke- spænding Frekvens Afbryderka- pacitet Strømforsy- ning Forbindel- sesledning til indendørs-/ udendørsenhed Maks. rørlæng- de pr. inden- dørsenhed / til multisystem Maks. højdeforskel *9 Maks. antal buk pr. inden- dørsenhed / til multisystem Afkøling Opvarmning

20 m / 30 m 15 m 20 / 30 44 dB (A) 50 dB (A) MXZ-2HA50VF 47 dB (A) 51 dB (A) FORSIGTIG (Kan medføre alvorlig personskade under særlige omstændigheder og ved forkert anvendelse.)

Installer en fejlstrømsafbryder afhængig af installationsstedet. Hvis der ikke er installeret jordtilslutningsafbryder, vil der være risiko for elektrisk stød.

Udfør aøbs/rørføringsarbejde på korrekt vis i henhold til installa- tionsmanualen. Hvis dette arbejde ikke udføres korrekt, kan der dryppe vand fra enhe- den og beskadige evt. artikler under enheden.

Rør ikke ved luftindtaget eller aluminiumlamellerne på udendørsenhe- den. Det kan forårsage tilskadekomst.

Installer ikke udendørsenheden, hvor der kan leve små dyr. Hvis små dyr trænger ind i og rører ved de elektriske dele inde i enhe- den, kan det forårsage fejlfunktion, røgemission eller brand. Instruér også brugerne om at holde området omkring enheden rent.

Anvend ikke airconditionanlægget under indendørs byggearbej- de, renovering eller voksbehandling af gulve. Før airconditionanlæggetanvendes, skalrummet udluftes,når sådan arbejde er udført. Hvis der ikke udluftes, kan der komme fremmedle- gemer i airconditionanlægget, hvilket kan medføre vandlækage eller spredning af kondens. Model Den maksimale kølemiddelmængde Kølemiddelmængde påfyldt fra fabrikken

*1 Slut den til en stikkontakt, som har et mellemrum på 3 mm eller mere i åben tilstand, for at afbryde strømmen. (Når der er slukket for kontakten, skal alle poler være afbrudt.) *2 Brugledningerioverensstemmelsemeddesign60245IEC57.Brugindendørs-/uden- dørsforbindelseskabletioverensstemmelsemedkabelspecikationerneiinstallations- håndbogen til indendørsenheden. *3 Brug aldrig rør med en tykkelse, der er mindre end den angivne. Trykstyrken er ikke tilstrækkelig. *4 Brug et kobberrør eller et sømløst rør af kobberlegering. *5 Pas på ikke at klemme røret sammen eller bukke det i rørbøjningen.

Bøjningsradius for røret til kølevæske skal være 100 mm eller større.

Hvis udendørsenheden installeres højere end indendørsenheden, reduceres den mak- simale højdeforskel til 10 m. VG79A989H01_da.indd 2 2018/09/27 17:20:22Da-3

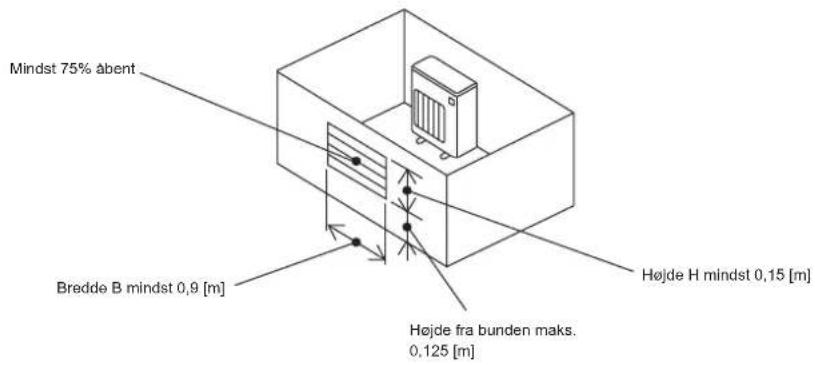

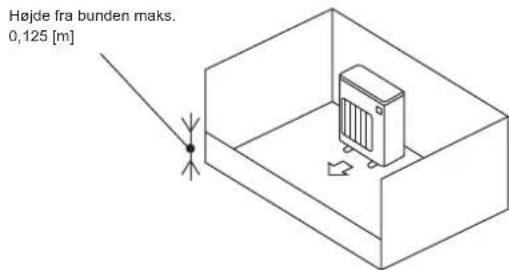

• R32er–ligesomandretyperkølemiddel–tungereendluft,ogderforkandetsamlesigvedmonteringspladen(nærgulvet).HvisdersamlesR32nær monteringspladen, kan det medføre en brændbar kølemiddelkoncentration, hvis enheden er placeret i et lille rum. Sørg derfor for, at enheden er placeret i et sikkert miljø med passende ventilation for at undgå antændelse. Hvis der konstateres kølemiddellækage i et rum eller område uden tilstrækkelig venti- lation, må der ikke anvendes åben ild, før arbejdsmiljøet kan forbedres ved at sikre en passende ventilation.

• Kølemiddeltilslutninger skal være tilgængelige for vedligeholdelse.

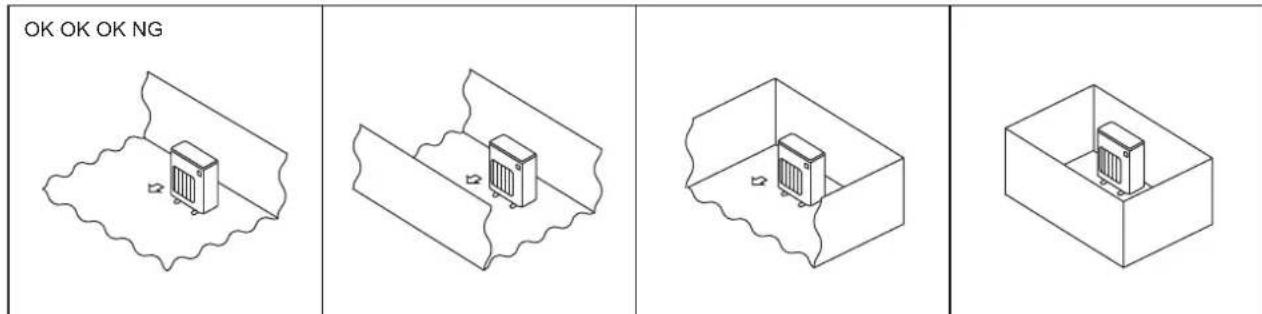

• Installerudendørsenhederpåettilstrækkeligtstortområde,hvormindsténafenhedensresiderikkeerblokeret,oghvorderikkeerfordybninger. 1-4-1. Minimum installationsområde for udendørsenheder Hvisdetikkekanundgås,atenhedeninstallerespåetsted,hvoralleresidererblokeret,ellerhvordererfordybninger,skaldetbekræftes,atenafdisse situationer(A.BellerC)ergældende. Bemærk: Overholdelse af disse forholdsregler garanterer sikker brug af enheden, men ikke optimal ydelse. A) Sørg for, at installationsområdet er tilstrækkeligt stort (minimumsområde for installation, Amin). Installer enheden på et sted, hvor installationsområdet er mindst Amin svarende til kølemiddelmængde M (kølemiddel påfyldt af producenten + kølemiddel tilføjet lokalt). B) Installer på et sted med en fordybning på [ 0,125 [m]. M [kg] Amin [m²] 1,0 12 1,5 17 2,0 23 2,5 28 3,0 34 3,5 39 4,0 45 4,5 50 5,0 56 5,5 62 6,0 67 6,5 73 7,0 78 7,5 84 Højde fra bunden maks. 0,125 [m] Højde fra bunden maks. 0,125 [m] Amin OK OK OK NG VG79A989H01_da.indd 3 2018/09/27 17:20:22Da-4 C)Sørgfor,atdereretåbentområdemedtilstrækkeligventilation. Sørg for, at det åbne område er mindst 0,9 [m] bredt og mindst 0,15 [m] højt. Højden fra bunden af installationsområdet til den nederste kant af det åbne område bør dog være maks. 0,125 [m]. Det åbne område skal være mindst 75% åbent. 1-4-2. Minimum installationsområde for indendørsenheder Installer enheden i et rum, hvor gulvområdet er mindst Amin svarende til kølemiddelmængde M (kølemiddel påfyldt af producenten + kølemiddel tilføjet lokalt). Installer indendørsenheden, så højden fra gulvet til den nederste kant af indendørsenheden er h0; ved væginstallation: mindst 1,8 m; ved ophængning i loft eller skjult installation i kassette eller loft: mindst 2,2 m. Der er begrænsninger for installationshøjden for hver enkelt model, så læs installationsmanualen til den pågældende enhed. M [kg] Amin [m²] 1,0 3 1,5 4,5 2,0 6 2,5 7,5 3,0 9 3,5 12 4,0 15,5 4,5 20 5,0 24 5,5 29 6,0 35 6,5 41 7,0 47 7,5 54 Væginstalleret h0 ] 1,8 [m] Skjult i loftKassetteOphængning i loft h0 ] 2,2 [m]h0 ] 2,2 [m]h0 ] 2,2 [m] Mindst 75% åbent Bredde B mindst 0,9 [m] Højde fra bunden maks. 0,125 [m] Højde H mindst 0,15 [m] VG79A989H01_da.indd 4 2018/09/27 17:20:22Da-5

1-6. AFLØBSSLANGER TIL UDENDØRSENHED

Udførkunaøbsslangearbejdetveddræningfraétsted.

Montéraøbsslangerne,førindendørs-ogudendørsenhedernesrørforbindes. 2)TilslutdenblødePVC-slange(L),indvendigdiameter15mm,somvist på illustrationen. 3)Montéraøbsslangernemedetfaldforatopnåethurtigtaøb. Bemærk: Installer enheden i vandret stilling. Brugikkeaøbsmuffen(1)ikoldeegne.Aøbetkanfrysetilogfåventilato- ren til at stoppe. Udendørsenheden producerer kondensat under opvarmningsfunktionen. Vælg et installationssted, hvor det sikres, at udendørsenheden og/eller jorden under den ikke bliver våd af drænvand eller beskadiget af frosset drænvand. (1) Aøbsmuffe (L)BlødPVC-slange 1-5. INSTALLATIONSDIAGRAM

Klimaanlægget skal monteres af en autoriseret fagmand i henhold til de lokale bestemmelser. Mere end 100 mm Mere end 100 mm Mere end 200 mm, hvis der er forhindringer til begge sider Som regel fri Mere end 500 mm, hvis bagsiden, begge sider og toppen er frie Mere end 350 mm Installation af udendørsenhed (Enhed: mm)

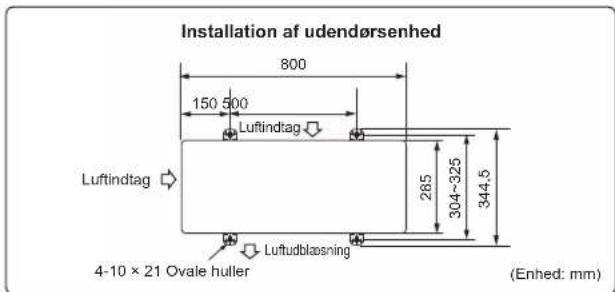

Luftindtag 4-10 × 21 Ovale huller 304~325 344,5 Luftudblæsning

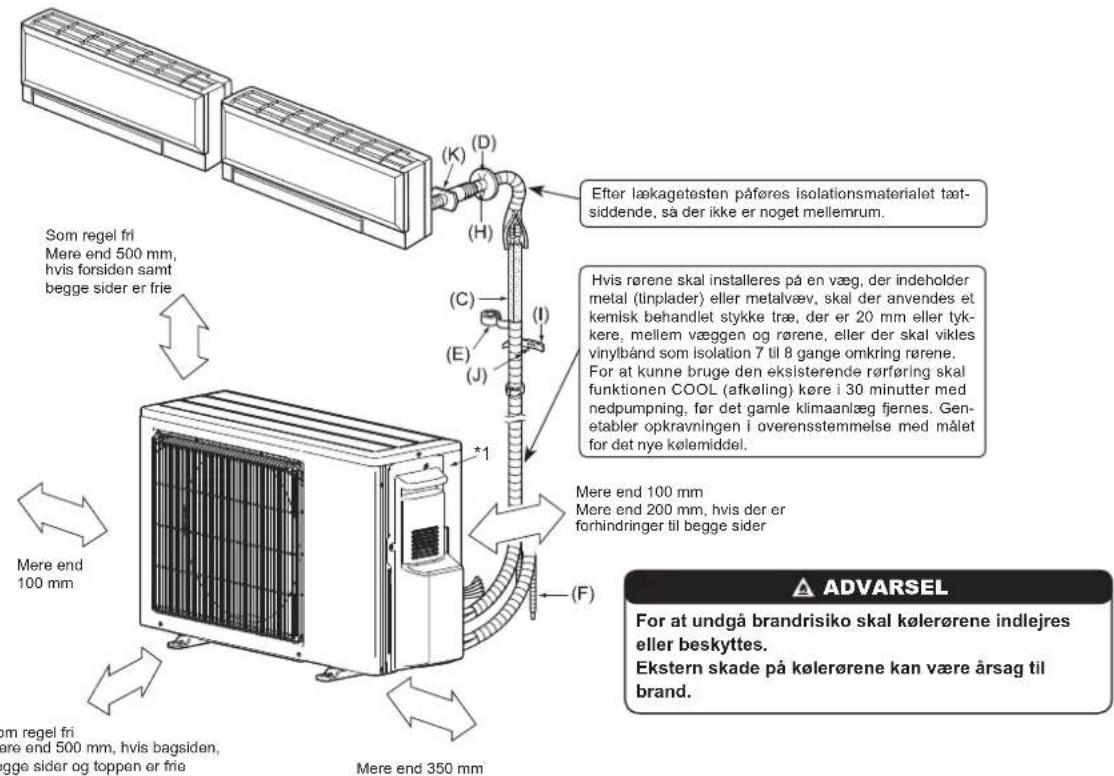

Som regel fri Mere end 500 mm, hvis forsiden samt begge sider er frie *1Produktionsårog-månederangivetpånavnepladenmedspecikationer. Hvis rørene skal installeres på en væg, der indeholder metal (tinplader) eller metalvæv, skal der anvendes et kemisk behandlet stykke træ, der er 20 mm eller tyk- kere, mellem væggen og rørene, eller der skal vikles vinylbånd som isolation 7 til 8 gange omkring rørene. Foratkunnebrugedeneksisterenderørføringskal funktionenCOOL(afkøling)kørei30minuttermed nedpumpning, før det gamle klimaanlæg fjernes. Gen- etabler opkravningen i overensstemmelse med målet for det nye kølemiddel. Efter lækagetesten påføres isolationsmaterialet tæt- siddende, så der ikke er noget mellemrum. ADVARSEL For at undgå brandrisiko skal kølerørene indlejres eller beskyttes. Ekstern skade på kølerørene kan være årsag til brand. TILBEHØR Kontroller følgende dele før installation. (1) Aøbsmuffe 1

DELE, DER LEVERES LOKALT

(A) Strømforsyningskabel*2 1 (B) Forbindelsesledningtilindendørs/udendørsenhed*2

(D) Dæksel til væghul

(F) Forlængeraøbsslange (ellerblødPVC-slange,15mmindvendig diameterellerhårdtPVC-rørVP16)

(G) Køleolie Lille mængde (H) Kit

(I) Fastgørelsesbåndtilrør 2-7 (J) Fastgørelsesskruetil(I) 2-7 (K) Manchet til væghul

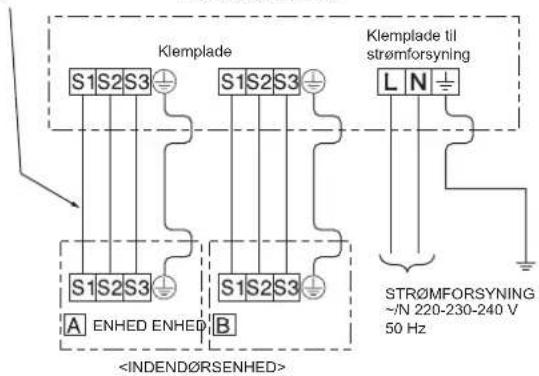

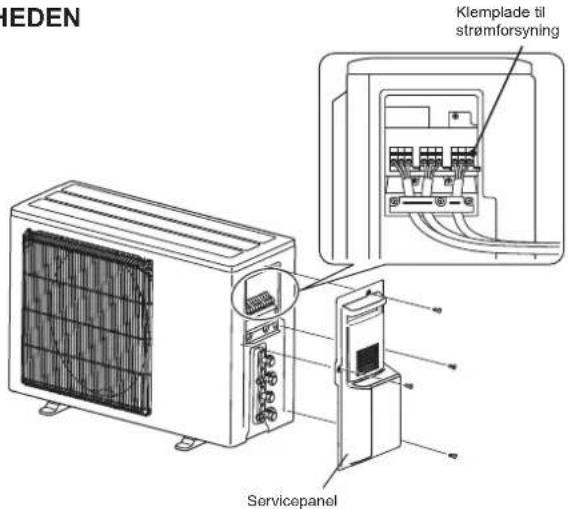

Placer forbindelsesledningen til indendørs-/udendørsenheden (B) og strømforsyningskablet (A) med mindst 1 m afstand til TV-antennens kabel. “Antal”for(B)til(K)iovenståendetabelerdetantal,derskalbrugespr. indendørsenhed. VG79A989H01_da.indd 5 2018/09/27 17:20:23Da-6

• Sørgforatmonterehverskruepådens tilsvarende klemme, når ledningen og/eller kablet fastgøres til klemkassen.

• Gørjordledningenlidtlængereenddean- dre. (Længere end 35 mm)

• Ladikkeforbindelsesledningerneværefor korte. Det gør vedligeholdelsen nemmere. Klemplade til strømforsyning

dørsenheden (B) fra indendørsenheden til klempladen på korrekt vis. Væromhyggelig,såledningsføringen ikke udføresforkert.Fastgør ledningen på klempladen, så intet af kabelkernen er synligt, og der ikke tilføres nogen ekstern kraft til klempladens forbindelsesdel.

3) Stram klemskruerne godt til for at forhindre at de løsnes. Træk til sidst

forsigtigt i ledningerne for at bekræfte, at de ikke går løs.

4) Udfør 2) og 3) for hver indendørsenhed.

5)Forbindstrømforsyningskablet(A).

6) Montér forbindelsesledningen til indendørs/udendørsenheden (B) og

strømforsyningskablet (A) med ledningsklemmerne. 7)Lukservicepaneletomhyggeligt.Kontroller,at3-3.RØRFORBINDEL- SE er udført.

• Nårdererforetagetforbindelsermellembådestrømforsynings- kablet (A) og forbindelsesledningen til indendørs/udendørsenheden (B), skal både kabel og ledning fastgøres med ledningsklemmer. <UDENDØRSENHED> Forbindelsesledningtilindendørs/ udendørsenhed <INDENDØRSENHED> Klemplade STRØMFORSYNING ~/N 220-230-240 V 50 Hz ENHED ENHED Klemplade til strømforsyning Servicepanel 35 mm 15 mm

• Brugester-olie,ether-olieelleralkylbenzen-olie(ilillemængde)somkølemiddelolietilatsmørepådeopkravedesektioner.

• BrugC1220kobber-fosforlegering,forsømløserørafkobberogkobberlegering,tilatsamlekølemiddelrør.Brugkølemiddelrørmeddentykkelse,derer angivet i skemaet nedenfor. Kontrollér at det indvendige af rørene er rene og ikke indeholder skadelige forureninger som f.eks. svovlholdige blandinger, oxidanter, affald eller støv. Anvend altid en ikke-oxiderende lodning ved lodning af rørene, ellers kan kompressoren tage skade. ADVARSEL: Ved installation, ytning eller serviceeftersyn af klimaanlægget må der kun anvendes det specicerede kølemiddel (R32) til fyldning af kølemid- delrørene. Det må ikke blandes med nogen anden type kølemiddel, og der må ikke være luft tilbage i rørene. Hvis der blandes luft sammen med kølemidlet, kan det forårsage et unormalt højt tryk i kølemiddelrøret og resultere i en eksplosion og andre farlige situationer. Hvis der bruges andre kølemidler end det, der er speciceret for systemet, forårsager det mekanisk driftssvigt eller funktionsfejl i systemet eller nedbrud af enheden. I værste fald kan det føre til en alvorlig hindring for produktsikkerheden. Rørstørrelse (mm) ø6,35 ø9,52 ø12,7 ø15,88 ø19,05 ø22,2 ø25,4 ø28,58 Tykkelse (mm) 0,8 0,8 0,8 1,0 1,0 1,0 1,0 1,0

• Sørgfortilstrækkeligventilationforatforhindreantændelse.Sørgdesudenforatudføreforanstaltningertilbrandsikring,såderikkendesfarligeeller brandbare genstande i nærheden af enheden. VG79A989H01_da.indd 6 2018/09/27 17:20:23Da-7

• Størrelsenpårørtilslutningervariererafhængigtafindendørsenhedernesmo- deller og kapacitet. Indendørsenhedens kapacitet 25 ~ 50 Størrelse på væskerør ø6,35 Størrelse på gasrør ø9,52

• Brugoversigtenovertilspændingsmomenterheroversomenrettesnorfor indendørsenhedensrørforskruning,ogstramtilmedtonøgler.Forkraftig stramning vil beskadige opkravningssektionen.

1) Påfør et tyndt lag køleolie (G) på rørenes opkravede ender og rørtilslutnin-

gerne på udendørs enheden.

2) Ret rørets midte ind efter midten på rørtilslutningen på udendørs enheden, og

stram brystmøtrikken 3 til 4 omdrejninger med hånden. 3)Tilspændbrystmøtrikkenmedenmomentnøglesomspeciceretiskemaet.

• Overstramningkanforårsagebeskadigelsefabrystmøtrikkenogdermed lækage af kølemiddel.

• Sørgforatvikleisoleringomkringrørene.Direktekontaktmedrørenekan medføre forbrændinger eller forfrysninger.

3-4. ISOLATION OG TAPEOMVIKLING

1) Dæk rørsamlingerne med rørbelægning.

2) Udendørsenhed: Isoler alle rør, inkl. ventiler, godt.

3) Sæt rørtape (E) på, og begynd fra udendørsenhedens indgang.

• Fastgørendenafrørtapen(E)medtape(selvklæbende).

• Hvisrøreneskalføresoverlofter,gennemskabeellerandrestedermedhøj temperatur og fugtighed, bør man omvikle rørene med ekstra isolationsma- teriale for at forhindre kondensation. ADVARSEL Tilslut omhyggeligt rørene, før kompressoren startes, når en- heden installeres. FORSIGTIG Sørg for, når der er åbninger der ikke bruges, at deres møtrik- ker strammes forsvarligt. Fig.1 Fig.2 Fig.3 Fig.4 Fig.5 Fig.6 Rørdiameter (mm) Møtrik (mm) A (mm) Spændingsmoment Værktøj af koblings- typen til R32, R410A Værktøj af koblings- typen til R22 Værktøj af øjmø- trikstypen til R22 N•m kgf•cm ø6,35(1/4”) 17

• Vendkobberrøretnedadmensallegraterfjernes,foratforhindreatgrater falder ned i røret. 3)Fjern brystmøtrikkerne,dersidderpåindendørs-ogudendørsenheden,og sæt dem på røret, når graterne er fjernet. (De kan ikke sættes på efter udført opkravningsarbejde.) 4)Opkravningsarbejde(Fig.4,5).Holdkobberrøretidenstørrelse,derervisti skemaet. Vælg A (mm) fra skemaet i henhold til det valgte værktøj.

• SammenlignopkravningsarbejdetmedFig.6.

• Hvisopkravningsarbejdetserudtilatværeforkert,skaldenopkravedesek- tion skæres af, og arbejdet skal udføres forfra. Rigtigt Skæv Ujævn Grater Forkert Grat Kobberrør Ekstra rival Rørskærer Koblingstype Opkravningsværktøj Vingemøtriktype Brystmøtrik Gevind- skærer Kobberrør Glat hele vejen rundt Ensartet længde hele vejen rundt Skinnende inderside uden ridser. VG79A989H01_da.indd 7 2018/09/27 17:20:23Da-8

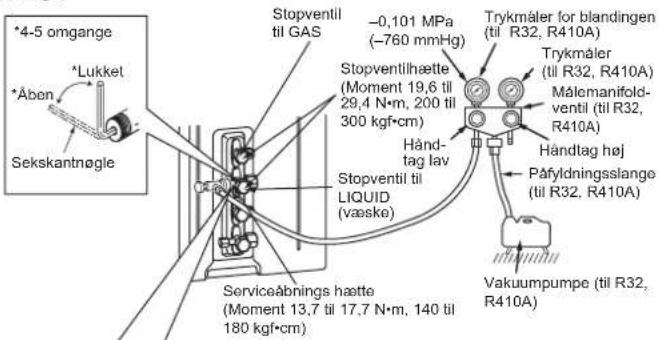

1)Fjernserviceåbningenshættepåstopventilenpåsidenafgasrøret på udendørsenheden. (Stopventilerne er helt lukkede og dækket med hætter fra starten.) 2)Forbindmanometermanifoldventilenogvakuumpumpentilstop- ventilens serviceåbning på gasrørssiden på udendørsenheden.

3) Sæt vakuumpumpen i gang. (Udtøm i mere end 15 minutter.)

4) Kontroller vakuum med manometermanifoldventilen, luk derefter

denne, og stop vakuumpumpen.

7) Åben alle stopventilerne på gasrøret og væskerøret helt. Uden fuld

åbning vil effektiviteten mindskes, og der kan opstå problemer.

8) Se 1-2, og påfyld den anførte mængde kølemiddel, hvis det er

nødvendigt.Sørgforatpåfyldedetydendekølemiddellangsomt. Ellers kan kølemidlets sammensætning i systemet ændre sig og påvirke klimaanlæggets præstation.

9) Stram hætten på serviceåbningen for at opnå den oprindelige sta-

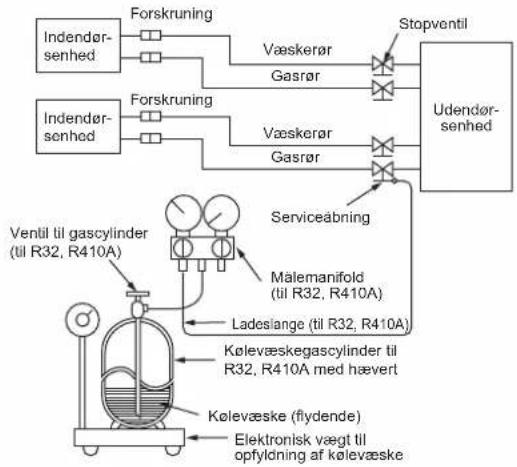

2) Tøm luften ud af røret (eller slangen) fra kølevæskecylinderen.

3) Påfyld den foreskrevne mængde kølevæske, mens klima-anlægget kører med

afkøling. Bemærk: Hvisdertilføjeskølemiddel,skaldenmængde,dererspeciceretforkølekreds- løbet, overholdes. FORSIGTIG: Dermåkunanvendesydendekølemiddeltilpåfyldningafekstrakølemiddelpå kølemiddelsystemet. Ved påfyldning af kølemiddel som gas kan sammensæt- ningen af kølemidlet i systemet blive ændret og påvirke den normale funktion af klimaanlægget.Desudenskaldetydendekølemiddelpåfyldeslangsomt,ellers bliver kompressoren låst. Foratcylinderntilstadighedkanholdeethøjttryk,skaldenvarmesivarmtvand (under40°C)omvinteren.Dermåaldriganvendesåbenildellerdamp. Målemanifold (til R32, R410A)Ladeslange (til R32, R410A)Kølevæskegascylinder til R32, R410A med hævertKølevæske(ydende)Elektronisk vægt til opfyldning af kølevæskeUdendør-senhedStopventilVæskerørGasrørForskruningIndendør-senhedVentil til gascylinder (til R32, R410A)ForskruningIndendør-senhedVæskerørGasrørServiceåbning ADVARSEL For at undgå brandrisiko skal det sikres, at der ikke er brandfarer eller antændelsesrisici, før stopventilerne åbnes. Stopventil til GASStopventilhætte(Moment 19,6 til 29,4N•m,200til300kgf•cm)Målemanifold-ventil (til R32, R410A)Trykmåler for blandingen (til R32, R410A)–0,101MPa (–760 mmHg)Hånd-tag lavHåndtag højVakuumpumpe (til R32, R410A)*Lukket*ÅbenSekskantnøgle*4-5 omgangeStopventil til LIQUID (væske)Trykmåler(til R32, R410A) Forholdsreglervedbrug af reguleringsventilen Ved montering af reguleringsventilen på serviceåbningen, kan ventilindsat- sen blive deformeret eller løsne sig, hvis der bruges for højt tryk. Dette kan forårsage en gaslækage. Service-åbningPåfyldningsslange (til R32, R410A) Hus Lukket Åben Regule-ringsventil

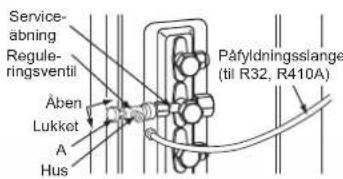

Ved montering af reguleringsven- tilen på serviceåbningen skal det kontrolleres, at ventilindsatsen er lukket, hvorefter del A kan spæn- des. Spænd ikke del A, og drej ikke huset, når ventilindsatsen er åben. Serviceåbnings hætte(Moment13,7til17,7N•m,140 til 180 kgf•cm)Påfyldningsslange (til R32, R410A)Sørg for at genmontere hætten efter handlingen.<R32>VG79A989H01_da.indd 8 2018/09/27 17:20:24Da-9 4-4. REDUKTION AF DRIFTSSTØJEN FRA UDENDØRSENHEDEN 4-3. LÅSNING AF KLIMAANLÆGGETS DRIFTSMODUS (KØLE, TØR, VARME) Reducer driftsstøjen

• Beskrivelseaffunktionen: Veddennefunktion,nårdriftsfunktionenerlåstpåentenCOOL/DRY-funktion (KØLE/TØR-funktion)ellerHEAT-funktion(VARMEfunktion),fungererklima- anlægget kun i den funktion.

• Deternødvendigtatændreindstillingenforataktiveredennefunktion.For- klar kunderne denne funktion og spørg, om de ønsker at bruge den. [Sådan låses driftsmodus]

1) Sørg for at afbryde strømforsyningen til klimaanlægget, inden indstillingen

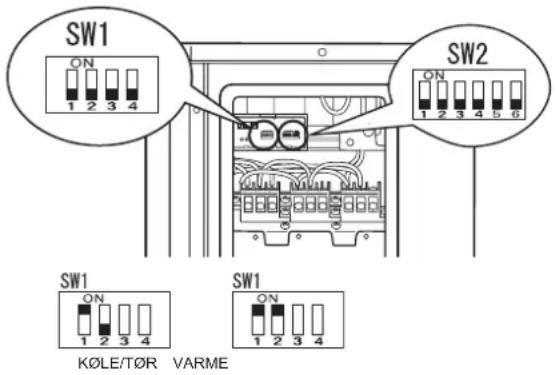

foretages. 2)Indstilnr.“1”påSW1påudendørsenhedensdisplaykorttilONforataktivere denne funktion. 3)For atlåse driftstilstandenfastiCOOL/DRY-funktion(KØLE/TØR-funktion) indstillesnr.“2”påSW1 påudendørsenhedens displaykorttilOFF. Forat låse driftstilstanden fast i HEAT-funktion (VARME-funktion) indstilles samme dipswitch til ON.

4) Tænd for strømforsyningen til klimaanlægget.

• Beskrivelseaffunktionen: Med denne funktion kan støjen ved driften af den udendørsenhed mindskes, ved at reducere driftsbelastningen, for eksempel om natten på funktionen COOL(KØLING).Bemærkdogatkøle-ogvarmekapacitetenkanblivemindre,hvisdennefunktionaktiveres.

• Deternødvendigtatændreindstillingenforataktiveredennefunktion.Forklarkundernedennefunktionogspørg,omdeønskeratbrugeden.

[Sådan reduceres driftsstøjen]

1) Sørg for at afbryde strømforsyningen til klimaanlægget, inden indstillingen

foretages. 2)Indstilnr.“3”påSW1påudendørsenhedensdisplaykorttilONforataktivere denne funktion.

3) Tænd for strømforsyningen til klimaanlægget.

• Testkørslerafindendørsenhedenskaludføresindividuelt.Seinstallationshåndbogen,derleveresmedindendørsenheden,foratkontrollereatenheden fungerer korrekt.

• Hvistestkørslenbliverudførtmedalleenhedersamtidig,kanmuligefejlagtigeforbindelserikølerøreneogindendørs-/udendørsenhedensforbindelses- kabler ikke registreres. Udfør derfor altid testkørslerne en for en. Kontroller, at følgende er udført.

• Enhedenforsynesmedstrøm.

• Stopventilerneeråbne. Om genstartsbeskyttelsen Beskyttelsesenheden aktiveres, når kompressoren stopper - kompressoren kører ikke i tre minutter, og dette beskytter airconditionenheden.

4-6. FORKLARING TIL BRUGER

• BenytBETJENINGSVEJLEDNINGEN,ogforklarbrugeren,hvordanklimaanlæggetskalbenyttes(hvordanfjernbetjeningenbenyttes,hvordanluftltrene fjernes, hvordan fjernbetjeningen tages ud eller sættes i fjernbetjeningsholderen, hvordan rengøring udføres, forholdsregler ved drift osv.).

• AnbefalbrugerenatlæseBETJENINGSVEJLEDNINGENgrundigt.

Vedytningellerbortskaffelseafklimaanlæggetskalsystemettømmesvedhjælpaffølgendeprocedure,såderikkeudledeskølemiddeltilatmosfæren.

1) Sluk for afbryderen.

2)Forbindmålermanifoldventilentilstopventilensserviceåbningpågasrørssidenafudendørsenheden.

3) Luk stopventilen helt på udendørsenhedens væskerør.

4) Tænd for afbryderen.

5)StartnøddriftifunktionenCOOL(køling)påalleindendørsenheder.

), skal du lukke stopventilen på gasrørssiden af udendørsenheden helt og stoppe driften. (Du kan læse, hvordan man stopper driften, i manualen til installation af indendørsenheden).

• Hvis der er fyldt for meget kølemiddel på klimaanlægget, må trykket ikke falde til 0,05 MPa [Manometer] (ca. 0,5 kgf/cm

), da beskyttelsesfunktionen så kan aktiveres pga. trykstigningen i højtrykskølemiddelkredsløbet. Hvis dette sker, skal du bruge en enhed til opsamling af kølemiddel for at tømme alt kølemiddelafsystemetogderefterfyldedetigenmeddenkorrektemængdekølemiddelefterytningafindendørs-ogudendørsenhederne. 7)Slukforafbryderen.Fjerntrykmålerenogrørenetilkølemidlet. Ved nedpumpning af kølemiddel skal kompressoren stoppes, før kølerørene afmonteres. Kompressoren kan revne og forårsage personskade, hvis der kommer fremmede substanser som f.eks. luft ind i rørene. ADVARSEL VG79A989H01_da.indd 9 2018/09/27 17:20:24Sw-1

Jord enheten korrekt. Koble ikke jordingen til et gassrør, vannrør, lynavleder eller telefonjor- ding. Defekt jording kan føre til elektrisk støt.

Må ikke perforeres eller brennes.

• Hvordenikkeutsettesforsterkvind.

• Hvor luftstrømningen er god og støvfri.

• Hvorregnellerdirektesolskinnkanunngåssåmyesommulig.

• Hvornaboerikkeplagesavdriftsstøyenelleravdenvarmeluften.

• Hvormanharen stiv veggkonstruksjonellerstøtte foråunngå økt driftsstøy eller vibrasjon.

• Hvordetikkeernoenfareforlekkasjeravbrennbargass.

forsyningsledningen (A) med ledningsklemmene.

1) Kutt kobberrøret korrekt med rørkutter. (Fig. 1, 2)

vist i tabellen. Velg A mm fra tabellen i henhold til hvilket verktøy du valgte.

2) Koble til målemanifoldventilen og vakuumpumpen til serviceporten

ventilen og stopp vakuumpumpen.
