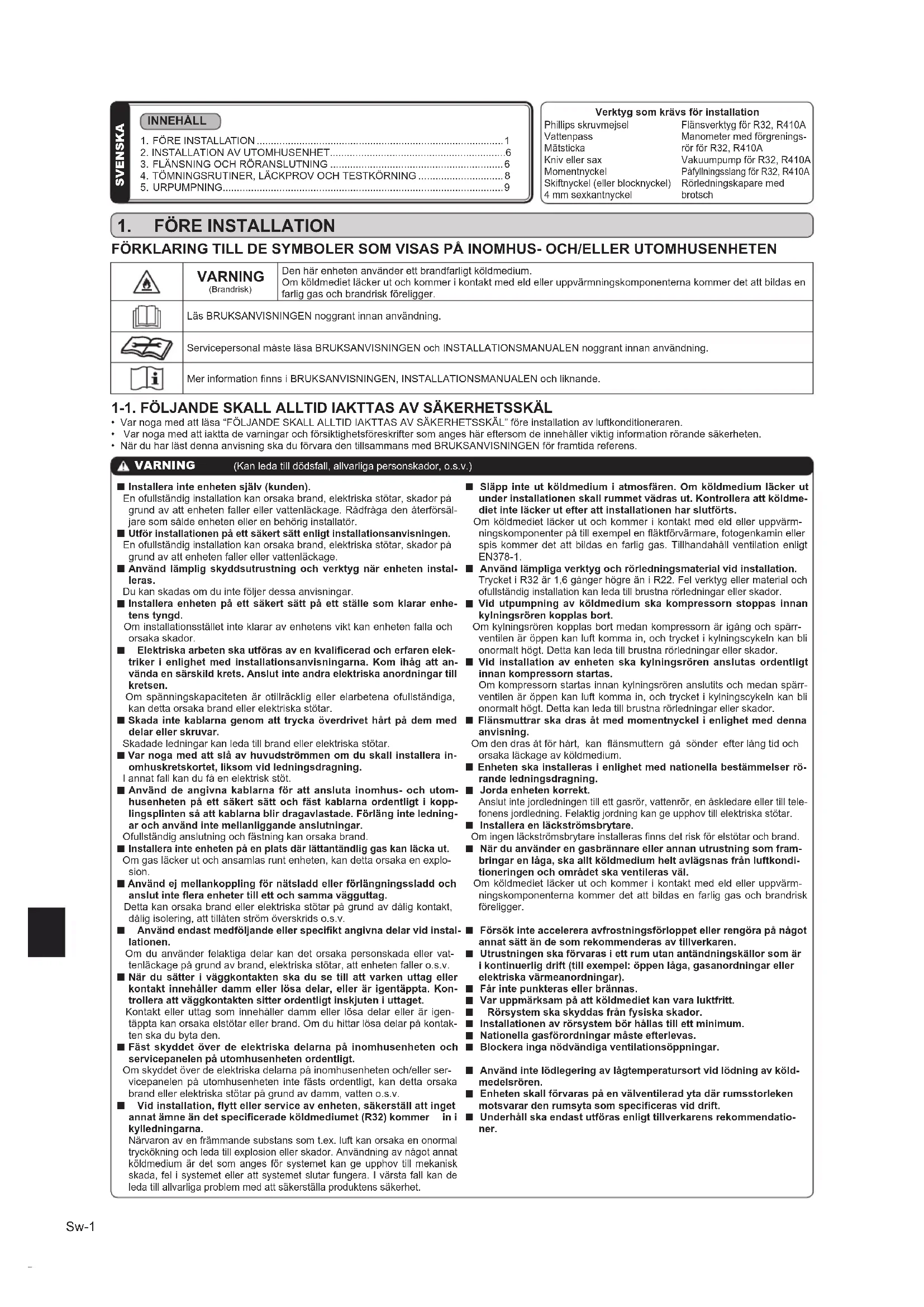

BRUKSANVISNING MXZ2HA40VF MITSUBISHI

Tradução do original Oversættelse af den originale tekst Översättning från originalet Orijinalin çevirisi Ръководство за монтаж ЗаИНСТАЛАТОРА

Installera inte enheten själv (kunden). En ofullständig installation kan orsaka brand, elektriska stötar, skador på grund av att enheten faller eller vattenläckage. Rådfråga den återförsäl- jare som sålde enheten eller en behörig installatör.

Utför installationen på ett säkert sätt enligt installationsanvisningen. En ofullständig installation kan orsaka brand, elektriska stötar, skador på grund av att enheten faller eller vattenläckage.

Använd lämplig skyddsutrustning och verktyg när enheten instal- leras. Du kan skadas om du inte följer dessa anvisningar.

Installera enheten på ett säkert sätt på ett ställe som klarar enhe- tens tyngd. Om installationsstället inte klarar av enhetens vikt kan enheten falla och orsaka skador.

Elektriskaarbetenskautförasavenkvaliceradocherfarenelek- triker i enlighet med installationsanvisningarna. Kom ihåg att an- vända en särskild krets. Anslut inte andra elektriska anordningar till kretsen. Om spänningskapaciteten är otillräcklig eller elarbetena ofullständiga, kan detta orsaka brand eller elektriska stötar.

Skada inte kablarna genom att trycka överdrivet hårt på dem med delar eller skruvar. Skadade ledningar kan leda till brand eller elektriska stötar.

Var noga med att slå av huvudströmmen om du skall installera in- omhuskretskortet, liksom vid ledningsdragning. I annat fall kan du få en elektrisk stöt.

Använd de angivna kablarna för att ansluta inomhus- och utom- husenheten på ett säkert sätt och fäst kablarna ordentligt i kopp- lingsplinten så att kablarna blir dragavlastade. Förläng inte ledning- ar och använd inte mellanliggande anslutningar. Ofullständig anslutning och fästning kan orsaka brand.

Installera inte enheten på en plats där lättantändlig gas kan läcka ut. Om gas läcker ut och ansamlas runt enheten, kan detta orsaka en explo- sion.

Använd ej mellankoppling för nätsladd eller förlängningssladd och anslutinteeraenhetertillettochsammavägguttag. Detta kan orsaka brand eller elektriska stötar på grund av dålig kontakt, dålig isolering, att tillåten ström överskrids o.s.v.

Användendastmedföljandeellerspeciktangivnadelarvidinstal- lationen. Om du använder felaktiga delar kan det orsaka personskada eller vat- tenläckage på grund av brand, elektriska stötar, att enheten faller o.s.v.

När du sätter i väggkontakten ska du se till att varken uttag eller kontakt innehåller damm eller lösa delar, eller är igentäppta. Kon- trollera att väggkontakten sitter ordentligt inskjuten i uttaget. Kontakt eller uttag som innehåller damm eller lösa delar eller är igen- täppta kan orsaka elstötar eller brand. Om du hittar lösa delar på kontak- ten ska du byta den.

Fäst skyddet över de elektriska delarna på inomhusenheten och servicepanelen på utomhusenheten ordentligt. Om skyddet över de elektriska delarna på inomhusenheten och/eller ser- vicepanelen på utomhusenheten inte fästs ordentligt, kan detta orsaka brand eller elektriska stötar på grund av damm, vatten o.s.v.

Vidinstallation,yttellerserviceavenheten,säkerställattinget annatämneändetspeciceradeköldmediumet(R32)kommer ini kylledningarna. Närvaron av en främmande substans som t.ex. luft kan orsaka en onormal tryckökning och leda till explosion eller skador. Användning av något annat köldmedium är det som anges för systemet kan ge upphov till mekanisk skada, fel i systemet eller att systemet slutar fungera. I värsta fall kan de leda till allvarliga problem med att säkerställa produktens säkerhet.

Släpp inte ut köldmedium i atmosfären. Om köldmedium läcker ut under installationen skall rummet vädras ut. Kontrollera att köldme- diet inte läcker ut efter att installationen har slutförts. Om köldmediet läcker ut och kommer i kontakt med eld eller uppvärm- ningskomponenter på till exempel en äktförvärmare, fotogenkamin eller spis kommer det att bildas en farlig gas. Tillhandahåll ventilation enligt EN378-1.

Använd lämpliga verktyg och rörledningsmaterial vid installation. Trycket i R32 är 1,6 gånger högre än i R22. Fel verktyg eller material och ofullständig installation kan leda till brustna rörledningar eller skador.

Vid utpumpning av köldmedium ska kompressorn stoppas innan kylningsrören kopplas bort. Om kylningsrören kopplas bort medan kompressorn är igång och spärr- ventilen är öppen kan luft komma in, och trycket i kylningscykeln kan bli onormalt högt. Detta kan leda till brustna rörledningar eller skador.

Vid installation av enheten ska kylningsrören anslutas ordentligt innan kompressorn startas. Om kompressorn startas innan kylningsrören anslutits och medan spärr- ventilen är öppen kan luft komma in, och trycket i kylningscykeln kan bli onormalt högt. Detta kan leda till brustna rörledningar eller skador.

Flänsmuttrar ska dras åt med momentnyckel i enlighet med denna anvisning. Om den dras åt för hårt, kan änsmuttern gå sönder efter lång tid och orsaka läckage av köldmedium.

Enheten ska installeras i enlighet med nationella bestämmelser rö- rande ledningsdragning.

Jorda enheten korrekt. Anslut inte jordledningen till ett gasrör, vattenrör, en åskledare eller till tele- fonens jordledning. Felaktig jordning kan ge upphov till elektriska stötar.

Installera en läckströmsbrytare. Om ingen läckströmsbrytare installeras nns det risk för elstötar och brand.

När du använder en gasbrännare eller annan utrustning som fram- bringar en låga, ska allt köldmedium helt avlägsnas från luftkondi- tioneringen och området ska ventileras väl. Om köldmediet läcker ut och kommer i kontakt med eld eller uppvärm- ningskomponenterna kommer det att bildas en farlig gas och brandrisk föreligger.

Försök inte accelerera avfrostningsförloppet eller rengöra på något annat sätt än de som rekommenderas av tillverkaren.

Utrustningen ska förvaras i ett rum utan antändningskällor som är i kontinuerlig drift (till exempel: öppen låga, gasanordningar eller elektriska värmeanordningar).

Får inte punkteras eller brännas.

Var uppmärksam på att köldmediet kan vara luktfritt.

Rörsystemskaskyddasfrånfysiskaskador.

Installationen av rörsystem bör hållas till ett minimum.

Nationella gasförordningar måste efterlevas.

Blockera inga nödvändiga ventilationsöppningar.

Använd inte lödlegering av lågtemperatursort vid lödning av köld- medelsrören.

Enheten skall förvaras på en välventilerad yta där rumsstorleken motsvarardenrumsytasomspecicerasviddrift.

Underhåll ska endast utföras enligt tillverkarens rekommendatio- ner. VARNING (Kan leda till dödsfall, allvarliga personskador, o.s.v.) Verktyg som krävs för installation Phillips skruvmejsel Vattenpass Mätsticka Kniv eller sax Momentnyckel Skiftnyckel (eller blocknyckel) 4 mm sexkantnyckel Flänsverktyg för R32, R410A Manometer med förgrenings- rör för R32, R410A Vakuumpump för R32, R410A Påfyllningsslang för R32, R410A Rörledningskapare med brotsch SVENSKA

FÖRKLARINGTILLDESYMBOLERSOMVISASPÅINOMHUS-OCH/ELLERUTOMHUSENHETEN

VARNING (Brandrisk) Den här enheten använder ett brandfarligt köldmedium. Om köldmediet läcker ut och kommer i kontakt med eld eller uppvärmningskomponenterna kommer det att bildas en farlig gas och brandrisk föreligger. Läs BRUKSANVISNINGEN noggrant innan användning. Servicepersonal måste läsa BRUKSANVISNINGEN och INSTALLATIONSMANUALEN noggrant innan användning. Mer information nns i BRUKSANVISNINGEN, INSTALLATIONSMANUALEN och liknande.

1-1.FÖLJANDESKALLALLTIDIAKTTASAVSÄKERHETSSKÄL

• Var noga med att läsa “FÖLJANDE SKALL ALLTID IAKTTAS AV SÄKERHETSSKÄL” före installation av luftkonditioneraren.

• Var noga med att iaktta de varningar och försiktighetsföreskrifter som anges här eftersom de innehåller viktig information rörande säkerheten.

• När du har läst denna anvisning ska du förvara den tillsammans med BRUKSANVISNINGEN för framtida referens.

VG79A989H01_sv.indd 1 2018/09/27 17:23:03Sw-2 n Installera en jordfelsbrytare beroende på var enheten installeras. Om en jordfelsbrytare inte monteras föreligger risk för elektriska stötar. n Utfördränerings-/rördragningsarbetetpåettsäkertsättenligtinstal- lationsanvisningen. Om något är fel i dräneringen/rördragningen kan vatten droppa från enhe- ten, och blöta ned och skada hushållsutrustning. n Rörinteutomhusenhetensluftintagelleraluminiumänsar. Det kan leda till skador. n Installerainteutomhusenhetendärdetkannnassmådjur. Om smådjur kommer in och vidrör de elektriska delarna inne i enheten kan felfunktioner, rökutveckling eller brand uppstå. Uppmana även kunden att hålla rent på området runt enheten. n Använd inte luftkonditioneringen under invändig byggnation och ytbehandling eller medan du vaxar golvet. Ventilera rummet väl efter att sådant arbete utförts innan du använder luftkonditioneringen. Annars kan yktiga beståndsdelar fastna inuti luft- konditioneringsenheten, vilket resulterar i vattenläckage eller spridning av kondensvatten. 1-2.SPECIFIKATIONER FÖRSIKTIGHET (Kan orsaka allvarliga personskador vid felaktig användning i vissa miljöer.) Modell Strömtillförsel *1 Kabelspecikationer *2 Rörlängd och höjdskillnad *3, *4, *5, *6, *7, *8 Bullernivå, Utomhus Märkspän- ning Frekvens Brytarkapa- citet Strömtill- försel Anslutnings- kabel för inomhus-/ utomhusenhet Max. rörlängd per inomhusen- het / för multisystem Max. höjdskillnad *9 Max. antal knärör per inomhusen- het / för multisystem Kyla Värme

Om anslutningsrörets diameter inte motsvarar portstorleken på utomhusenheten ska du välja kopplingar med en annan diameter genom att följa tabellen nedan. (Enhet: mm (tum)) Utomhusenhetens portstorlek Kopplingar med annan diameter (utomhusenhetens portstorlek → anslutningsrörets diameter) MXZ-2HA Vätska / Gas 9,52 (3/8)

• Där den inte utsätts för kraftig vind.

• Där luftödet är tillräckligt och fritt från damm.

• Där regn och direkt solljus kan undvikas så mycket som möjligt.

• Där grannarna inte störs av driftsljud eller varm luft.

• Där det nns en stabil vägg eller ett stabilt stöd som förhindrar för- stärkning av driftsljud och vibrationer.

• Där det inte nns någon risk för att brännbara gaser läcker ut.

• Kom ihåg att fästa enhetens ben när enheten installeras.

• Minst 3 m från TV- och radioantenner. Luftkonditioneraren kan vid drift störa radio- eller TV-mottagningen i områden med dåliga mottagnings- förhållanden. En signalförstärkare kan komma att behövas för den utrustning som störs.

• Installera enheten horisontellt.

• Installera den på en plats som ej utsätts för snö. I områden där det förekommer snöfall, sätt upp en markis, en sockel och/eller några baf- felbrädor. Obs: Det rekommenderas att man gör en rörledningsögla nära utomhusenheten för att minimera vibrationerna från denna. Obs: När luftkonditioneraren används vid låg utomhustemperatur, se till att följa anvisningarna nedan.

• Installera aldrig utomhusenheten på en plats där dess luftintags-/ luftutsläppssida kan utsättas direkt för vind.

• För att förhindra att den utsätts för vind, installera utomhusenheten med luftintagssidan mot väggen.

• För att förhindra att den utsätts för vind rekommenderas att en baf- felbräda installeras på utomhusenhetens luftutsläppssida. Undvik att installera luftkonditioneraren på följande platser, där det nns risk att det uppstår problem.

• Där brandfarliga gaser kan läcka ut.

• På platser med mycket maskinolja.

• Där olja kan stänka eller oljig rök nns i luften (t.ex. i kök eller fabri- ker, där plastens egenskaper kan förändras eller skadas).

• Saltbemängda omgivningar som t.ex. havsstränder.

• Där suldgas bildas, som t.ex. vid heta källor.

• Där det nns högfrekvensutrustning eller trådlös utrustning.

Där det nns höga emissionsnivåer av VOC:er, inklusive ftalatsamman- sättningar, formaldehyd osv., som kan orsaka kemisk sprickbildning.

Utrustningen ska förvaras så att uppkomsten av mekaniska skador för- hindras. *1 Anslut strömbrytare som har ett gap om 3 mm eller mer då den är öppen för att bryta källans strömfas. (När strömbrytaren slås av, måste den bryta alla faser.) *2 Använd kablar i enlighet med design 60245 IEC 57. Använd en anslutningskabel för in- omhus-/utomhusenheter som uppfyller specikationerna som anges i inomhusenhetens installationshandbok. *3 Använd aldrig rörledningar med en tjocklek som understiger specikationen. Trycktåligheten blir otillräcklig. *4 Använd kopparrör eller heldragna rör av en kopparlegering. *5 Var försiktig så att rören inte kläms eller böjs vid rörbockning. *6 Bockningsradien på kylningsrören måste vara minst 100 mm. *7 Isoleringsmaterial : Värmebeständig skumplast, densitetstal 0,045 *8 Tillse att isolering av angiven tjocklek används. För väl tilltagen tjocklek kan orsaka felaktig installation av inomhusenheten, och otillräcklig tjocklek kan orsaka fuktdropp. *9 Den maximala höjdskillnaden minskar till 10 m om utomhusenheten installeras högre upp än inomhusenheten. Modell Maximal mängd köldmediefyllning Köldmediemängd påfylld i fabrik

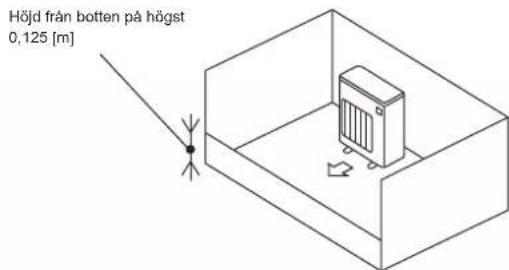

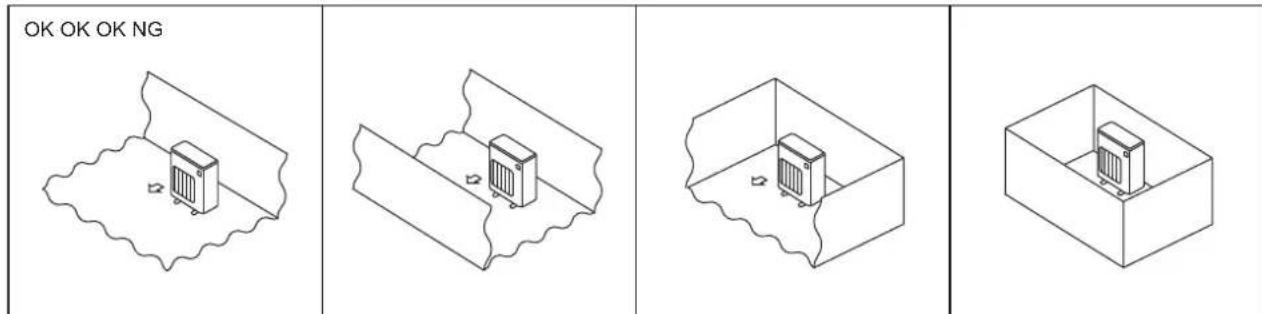

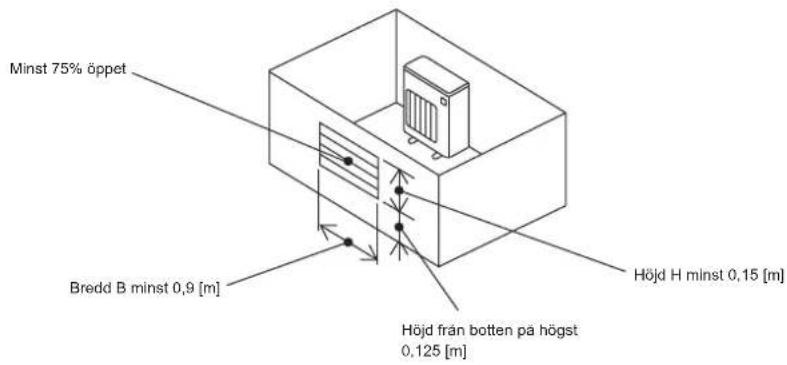

• R32 är tyngre än luft – och även andra köldmedel – så det tenderar att ansamlas vid fundamentet (nära golvet). Om R32 ansamlas vid fundamentet kan det uppnå en brandfarlig koncentration ifall rummet är litet. Säkerställ lämplig ventilation, så att enheten inte antänds och arbetsmiljön är säker. Om köldmedelsläckage konstateras i ett rum eller ett område med otillräcklig ventilation ska öppna lågor inte användas förrän lämplig ventilation säkerställts i arbetsmiljön.

• Köldmedelsrörens anslutningar skall vara åtkomliga för underhåll.

• Installera utomhusenheter på en tillräckligt stor plats där minst en av de fyra sidorna är öppen och det inte nns några nedsänkningar. 1-4-1.Minstainstallationsutrymmeförutomhusenheter Om du måste installera en enhet på en plats där alla fyra sidor är blockerade eller där det nns nedsänkningar bekräftar du att en av följande situationer (A, B eller C) gäller. Obs:Dehärmotåtgärdernaärtillförattupprätthållasäkerheten,mengaranterarinteenhetensprestandaenligtinteförattgaranteraspecikatio- nerna. A) Se till att du har ett tillräckligt stort installationsutrymme (minsta installationsområde, Omin). Installera enheten på ett utrymme där installationsområdet är Omin eller större. Omin motsvarar kvantitet M av köldmedlet (köldmedel som fyllts på i fabri- ken + lokalt tillfört köldmedel). B) Installera på en plats som inte är djupare nedsänkt än [ 0,125 [m]. M [kg] Omin [m²] 1,0 12 1,5 17 2,0 23 2,5 28 3,0 34 3,5 39 4,0 45 4,5 50 5,0 56 5,5 62 6,0 67 6,5 73 7,0 78 7,5 84 Höjd från botten på högst 0,125 [m] Höjd från botten på högst 0,125 [m] Omin OK OK OK NG VG79A989H01_sv.indd 3 2018/09/27 17:23:03Sw-4 C) Skapa ett öppet område som ger lämplig ventilation. Kontrollera att det öppna området är minst 0,9 [m] brett och minst 0,15 [m] högt. Höjden från botten av installationsområdet till nederkanten på det öppna området ska emellertid vara högst 0,125 [m]. Det öppna området ska vara minst 75% öppet. 1-4-2.Minstainstallationsutrymmeförinomhusenheter Installera enheten i ett rum med ett golvutrymme som är Omin eller större. Omin motsvarar kvantitet M av köldmedlet (köldmedel som fyllts på i fabriken + lokalt tillfört köldmedel). Installera inomhusenheten så att höjden från golvet till nederkanten av inomhusenheten är h0; för väggmonterad: minst 1,8 m; för takupphängd, kassett och dold i taket: minst 2,2 m. Varje modell har begränsningar vad gäller installationshöjden, så läs installationsanvisningen för den aktuella enheten. M [kg] Omin [m²] 1,0 3 1,5 4,5 2,0 6 2,5 7,5 3,0 9 3,5 12 4,0 15,5 4,5 20 5,0 24 5,5 29 6,0 35 6,5 41 7,0 47 7,5 54 Väggmonterad h0 ] 1,8 [m] Dold i taketKassettTakupphängd h0 ] 2,2 [m]h0 ] 2,2 [m]h0 ] 2,2 [m] Minst 75% öppet Bredd B minst 0,9 [m] Höjd från botten på högst 0,125 [m] Höjd H minst 0,15 [m] VG79A989H01_sv.indd 4 2018/09/27 17:23:03Sw-5

1-6.DRÄNERINGSRÖRFÖRUTOMHUSENHET

Dra enbart dräneringsrör när dräneringen sker från en plats.

1) Montera dräneringsrör innan röranslutningar görs för inomhus- och utomhusen-

3) Se till att dräneringsröret lutar nedåt så att vattnet kan rinna ut obehindrat.

Obs: Installera enheten horisontellt. Använd inte dräneringsanslutningen (1) i kalla områden. Dräneringsrören kan frysa och göra så att äkten stannar. Utomhusenheten producerar kondensat under uppvärmningen. Välj en installa- tionsplats där utomhusenheten och/eller marken inte kan blötas ned av dränerings- vattnet eller skadas av fruset dräneringsvatten. (1) Dräneringsanslutning (L) Mjuk PVC-slang 1-5.INSTALLATIONSDIAGRAM

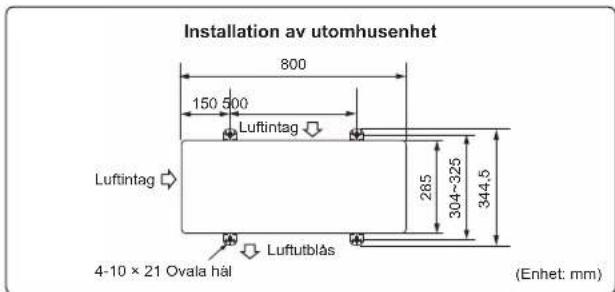

Enheterna ska installeras av en behörig installatör i enlighet med lokala föreskrifter. Mer än 100 mm Mer än 100 mm Mer än 200 mm om det nns hinder på båda sidorna Öppen som regel Mer än 500 mm om baksidan, båda sidorna och ovansidan är öppna Mer än 350 mm Installation av utomhusenhet (Enhet: mm)

Öppen som regel Mer än 500 mm om framsidan och båda sidorna är öppna *1 År och månad för tillverkningen anges på namnplåten med specikationer. När rörledningen ska fästas på en vägg som innehål- ler metall (metallöverdragen) eller metallnät, använd en impregnerad träbit som är 20 mm eller tjockare mellan väggen och rörledningen eller tejpa 7 till 8 varv vinyltejp runt rörledningen. När befintliga rör används ska enheten drivas i läget KYLA i 30 minuter, pumpa sedan ur enheten innan den gamla luftkonditioneringen tas bort. Gör om änsen i en- lighet med måtten för det nya köldmedlet. Efter läckprovet, applicera isolerande material tätt så att det inte nns något mellanrum. VARNING Bädda in eller skydda kylrören på grund av brandrisken. Utvändig skada på kylrören kan leda till brand. TILLBEHÖR Kontrollera följande delar innan de installeras: (1) Dräneringsanslutning 1 DELARSOMSKAFINNASTILLHANDSPÅPLATSEN (A) Nätsladd*2

(B) Anslutningskabel för inomhus- och utomhusen- het*2

(D) Kåpa för hål i vägg

(F) Förlängning för dräneringsslang (eller mjuk PVC-slang, 15 mm innerdiameter eller hårt PVC-rör VP16)

(I) Rörfästband 2 till 7 (J) Fästskruv för (I) 2 till 7 (K) Muff för hål i vägg

(L) Mjuk PVC-slang, 15 mm innerdiameter eller hårt PVC-rör VP16 för dräneringsanslutning (1)

Obs: *2 Fäst inom- och utomhusenhetens anslutningskabel (B) och nätsladden (A) minst 1 m bort från kablar för tv-antenner. “Ant.” för (B) till (K) i tabellen ovan är det antal som används per inomhusenhet. VG79A989H01_sv.indd 5 2018/09/27 17:23:04Sw-6

• Kom ihåg att fästa skruvarna i motsva- rande uttag när sladdar och/eller kablar ansluts till kopplingsplinten.

• Gör jordledningen lite längre än de övriga. (Mer än 35 mm)

• Gör anslutningskablarna extra långa för framtida underhåll.

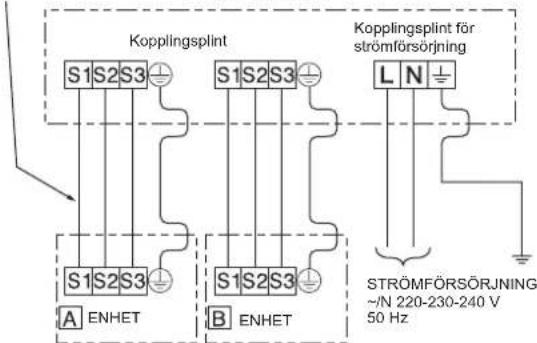

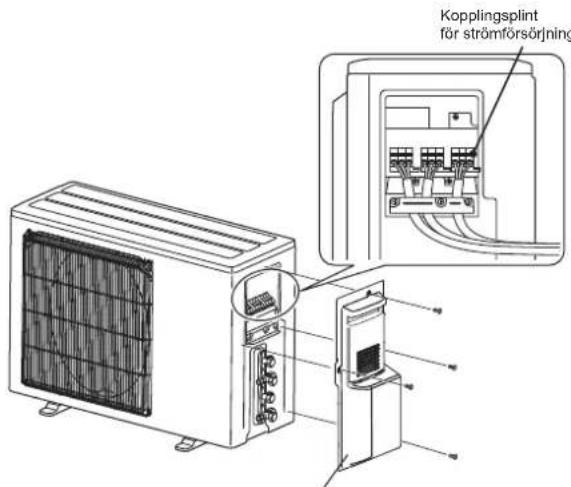

1) Ta bort servicepanelen.

2) Lossa kopplingsskruven och anslut anslutningskabeln (B) för inom-

och utomhusenheten från inomhusenheten på kopplingsplinten på rätt sätt. Se till att sladdarna inte ansluts på felaktigt sätt. Fäst kabeln i kopplingsplinten ordentligt så att ingen del av kärnan visas och ingen yttre kraft överförs till den anslutande delen på kopplingsplinten.

3) Dra åt kopplingsskruvarna ordentligt så att de inte lossnar. Efter åt-

dragningen, dra lätt i kablarna för att kontrollera att de inte rör sig.

4) Utför 2) och 3) för varje inomhusenhet.

5) Anslut nätsladden (A).

6) Fäst inom- och utomhusenhetens anslutningskabel (B) och nätsladden

(A) med kabelklämmorna.

7) Stäng servicepanelen ordentligt. Kontrollera att 3-3. RÖRANSLUT-

• Se till att kabeln och sladden fästs med kabelklämmorna när anslut- ningarna mellan nätsladden (A) och inom- och utomhusenhetens anslutningskabel (B) är klara. Kopplingsplint ENHET ENHET Kopplingsplint för strömförsörjning Kopplingsplint för strömförsörjning Anslutningskabel för inomhus- och utomhusenhet <UTOMHUSENHET> Servicepanel

• Använd olja med ester, eter, alkylbensen (liten mängd) som den köldmedelsolja som används på änsarna.

• Använd C1220 koppar/fosfor till skarvfria rör av koppar eller kopparlegering för anslutning av kylmedelsrören. Använd köldmedelsrör med den tjocklek som anges i tabellen nedan. Kontrollera att rörens insidor är rena och inte innehåller skadliga föroreningar som svavelhaltiga föreningar, oxider, skräp el- ler damm. Använd alltid icke-oxiderande hårdlödning när rören hårdlöds, annars kan kompressorn skadas. VARNING: Närduinstallerar,yttarellerutförservicepåluftkonditioneringenfårendastdetangivnakylmedlet(R32)användasförattladdakylmedelsrören. Blanda inte med andra kylmedel och låt inte luft vara kvar i rören. Om luft blandas med kylmedel kan det orsaka onormalt högt tryck i kylmedelsrören, vilket kan leda till explosion och andra faror. Användningavannatkylmedeländetsomspecicerasförsystemetorsakarmekaniskafel,systemfelellerhaveri.Ivärstafallkandetledatillen allvarlig brist som hotar produktens säkerhet. Rörstorlek (mm) ø6,35 ø9,52 ø12,7 ø15,88 ø19,05 ø22,2 ø25,4 ø28,58 Tjocklek (mm) 0,8 0,8 0,8 1,0 1,0 1,0 1,0 1,0

• Använd inte tunnare rör än dem som anges ovan.

• Använd 1/2 H- eller H-rör om diametern är 19,05 mm eller större.

• Säkerställ lämplig ventilation, så att enheten inte antänds. Se dessutom till att vidta brandförebyggande åtgärder och kontrollera att det inte nns några farliga eller lättantändliga föremål i närheten. VG79A989H01_sv.indd 6 2018/09/27 17:23:05Sw-7

• Det anslutna rörets storlek varierar beroende på inomhusenheternas modell och kapacitet. Inomhusenhetens kapacitet 25 ~ 50 Vätskerörets storlek ø6,35 Gasrörets storlek ø9,52

• Använd tabellen för åtdragningsmoment ovan som riktlinje för inomhusen- hetens anslutningsdel och dra åt med två nycklar. Om du drar åt för mycket skadas änsdelen.

1) Stryk på ett tunt lager kylmedelsolja (G) på de änsade ändarna av rören och

röranslutningarna på utomhusenheten.

2) Rikta in mitten på röret med röranslutningarna på utomhusenheten och dra åt

änsmuttern för hand 3 till 4 varv.

3) Dra åt änsmuttern med en momentnyckel enligt vad som anges i tabellen.

• Flänsmuttern kan skadas vilket gör att kylmedel läcker om muttern dras åt för mycket.

• Kom ihåg att linda isolering runt rörledningarna. Direktkontakt med bara rör kan leda till bränn- eller köldskador. 3-4.ISOLERINGOCHTEJPNING

1) Täck över anslutningar med rörskydd.

2) På utomhussidan skall alla rör isoleras inklusive ventiler.

3) Använd rörtejp (E) och lägg på tejp från ingången på utomhusenheten.

• Sluta tejpa vid änden på rörtejp (E) (med limdel kvar).

• Om rören måste dras ovanför innertaket, i garderob eller andra platser där temperaturen och fuktigheten är hög, ska du linda extra isolering som nns tillgänglig i handeln runt rören för att förhindra kondensation. Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Fig. 6

3-2.UPPFLÄNSNINGSARBETE

1) Skär av kopparledningen med en rörledningskapare. (Fig. 1, 2)

2) Ta bort allt skägg från de avskurna delarna. (Fig. 3)

• Rikta kopparröret nedåt när skägg avlägsnas för att förhindra att skägg tril- lar ned i röret.

3) Avlägsna änsmuttrarna från inomhus- och utomhusenheterna och sätt dem

på ledningen när du har tagit bort skägget. (Det går inte att sätta på dem efter uppänsningsarbetet.)

4) Uppänsningsarbete (Fig. 4, 5). Håll fast kopparröret i den dimension som

visas i tabellen. Välj A mm från tabellen enligt verktyget du använder.

• Jämför uppänsningen med Fig. 6.

• Om uppänsningen tycks vara felaktig, skär av den änsade delen och utför uppänsningen igen. Rördiameter (mm) Mutter (mm) A (mm) Åtdragningsmoment Kopplings- verktyg för R32, R410A Kopplings- verktyg för R22 Vingmut- terverktyg R22 N•m kgf•cm ø6,35 (1/4”) 17

1,5 - 2,0 13,7 - 17,7 140 - 180 ø9,52 (3/8”) 22 34,3 - 41,2 350 - 420 ø12,7 (1/2”) 26 2,0 - 2,5 49,0 - 56,4 500 - 575 ø15,88 (5/8”) 29 73,5 - 78,4 750 - 800 Kopparrör Bra Sned Ojämn Skägg Dåligt Skägg Kopparrör Reservbrotsch Rörled- ningskapare Kopplingstyp Flänsverktyg Vingmuttertyp Jämn hela vägen runt Samma längd runt om Insidan är blank utan repor. Flänsmutter Matris Kopparrör VARNING Vid installation av enheten ska kylningsrören anslutas ordentligt innan kompressorn startas. FÖRSIKTIGHET Omdetnnsportarsominteanvändsska du kontrollera att deras muttrar är ordentligt åtdragna. VG79A989H01_sv.indd 7 2018/09/27 17:23:05Sw-8

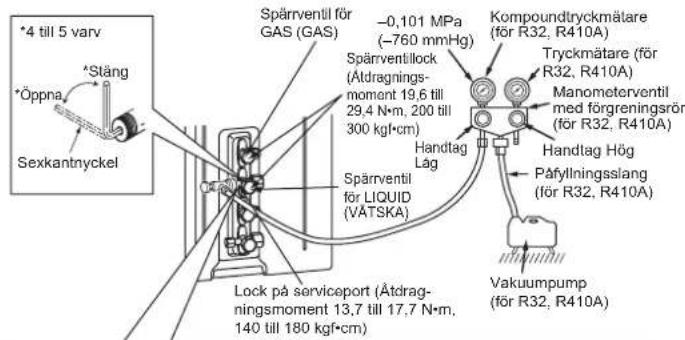

1) Ta bort locket på serviceporten på spärrventilsidan av utomhusen-

hetens gasrör. (Spärrventilerna är helt stängda och täckta med kåpor i ursprungligt skick.)

2) Anslut ingasmanometerventilen och vakuumpumpen till spärrventi-

4) Kontrollera vakuum med ingasmanometerventilen, stäng sedan

ingasmanometerventilen och stoppa vakuumpumpen.

5) Lämna det som det är under en eller två minuter. Se till att pi-

len på förgreningsrörets manometerventil står kvar i samma läge. Kontrollera att tryckmätaren visar –0,101 MPa [Mätare] (–760 mmHg).

6) Avlägsna snabbt ingasmanometerventilen från serviceporten på

7) Öppna alla spärrventiler på gasröret och vätskeröret helt. Om du

kör apparaten utan att öppna dem helt sänker det prestandan och orsakar problem.

8) Se 1-2. och fyll på föreskriven köldmediemängd vid behov. Fyll på

ytande köldmedium långsamt. Annars kan köldmedieblandningen i systemet förändras och påverka luftkonditionerarens prestanda.

9) Dra åt locket på serviceporten får att återställa grundstatus.

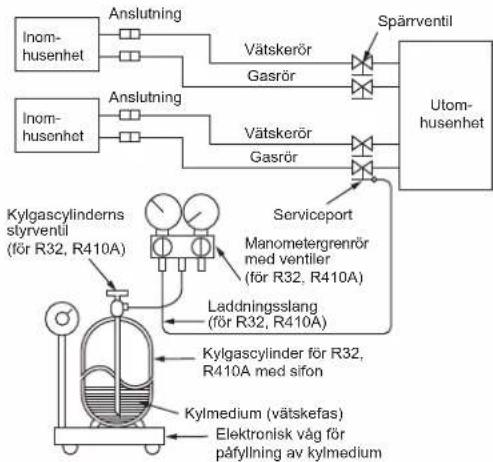

1) Anslut gascylindern till underhållsingången på spärrventilen.

2) Avlufta röret (eller slangen) från kylgascylindern.

3) Fyll på specicerad mängd kylmedel medan luftkonditioneringsapparaten körs

i kylfunktion. Observera: När kylmedel tillsätts ska specicerade mängd tillsättas för varje kylnigscykel. FÖRSIKTIGHET: Använd ytande kylmedel när kylmedel fylls på i kylsystemet. Om kylmedel i gasform fylls på kan sammansättningen för kylmedlet i systemet ändras vilket kan påverka luftkonditioneringens normala funktion. Se även till att fylla på köld- medium långsamt, i annat fall kan kompressorn låsas. Värm cylindern i varmt vatten (under 40°C) när det är kallt för att bibehålla ett högt tryck i cylindern. Värm den dock aldrig under öppen låga eller med ånga. SpärrventilAnslutningInom-husenhetServiceportKylgascylinderns styrventil (för R32, R410A)VätskerörGasrörManometergrenrör med ventiler(för R32, R410A)Laddningsslang (för R32, R410A)Kylgascylinder för R32, R410A med sifonKylmedium (vätskefas)Utom-husenhetElektronisk våg för påfyllning av kylmediumInom-husenhetAnslutningVätskerörGasrörSpärrventil för GAS (GAS)Spärrventillock(Åtdragnings-moment 19,6 till 29,4 N•m, 200 till 300 kgf•cm)Manometerventil med förgreningsrör (för R32, R410A)Kompoundtryckmätare (för R32, R410A)–0,101 MPa (–760 mmHg)Handtag Låg Handtag HögVakuumpump(för R32, R410A)*Stäng*ÖppnaSexkantnyckel*4 till 5 varvSpärrventil för LIQUID (VÄTSKA)Tryckmätare (för R32, R410A) Försiktighetsåtgärder vid användning av reglerventilen Vid anslutning av reglerventilen till serviceporten kan ventilinsatsen deformeras eller lossna om för högt tryck ansätts. Detta kan orsaka gasläckage. Servi-ceportPåfyllningsslang (för R32, R410A)VentilhusStängÖppnaRegler-ventil

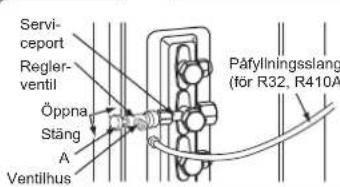

Vid anslutning av reglerventilen till serviceporten, se till att ventilinsat- sen är i stängt läge och dra sedan åt del A. Dra inte åt del A eller vrid inte ventilhuset när ventilinsatsen är i öppet läge. Lock på serviceport (Åtdrag-ningsmoment 13,7 till 17,7 N•m, 140 till 180 kgf•cm)Påfyllningsslang (för R32, R410A)Se till att locket sätts tillbaka när åtgärden är slutförd. VARNING Undvikbrandriskengenomattsetillattdetintennsnågon risk för antändning eller låga innan avstängningsventilerna öppnas. <R32>VG79A989H01_sv.indd 8 2018/09/27 17:23:05Sw-9 COOL (kyla)/ DRY (torka) 4-3.LÅSNINGAVLUFTKONDITIONERARENSDRIFTLÄGE(COOL,DRY,HEAT)

4-4. SÄNKNINGAVUTOMHUSENHETENSLJUDVIDDRIFT

• Beskrivning av funktionen: Med den här funktionen kan driftläget spärras i läget COOL (KYLA)/DRY (TORKA) eller HEAT (VÄRME) så att luftkonditioneringen bara fungerar i det läget.

• Inställningen måste ändras för att aktivera funktionen. Förklara denna funktion för kunden och fråga dem om de önskar att begagna sig av den. [Hurlåsningavdriftlägeskautföras]

1) Säkerställ att luftkonditionerarens huvudström är frånslagen innan inställning-

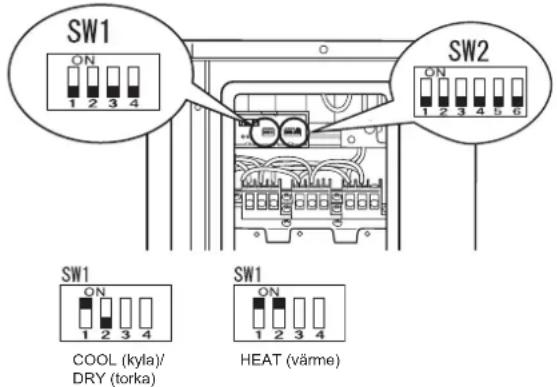

2) Aktivera funktionen genom att ställa in “1” på SW1 på utomhusenhetens dis-

playkort på ON (PÅ).

3) Ställ in “2” på SW1 på utomhusenhetens displaykort på OFF (AV) om du vill

spärra driften i läget COOL/DRY (KYLA/TORKA). Ställ in bygeln på ON (PÅ) om du vill spärra driften i läget HEAT (VÄRME).

4) Sätt på huvudströmmen till luftkonditioneraren.

• Beskrivning av funktionen: Med den här funktionen kan driftljudet från utomhusenheten sänkas genom att belastningen minskas, t.ex. på natten i läget COOL (KYLA). Observera dock att nedkylnings- och uppvärmningskapaciteten kan sänkas när funktionen är aktiverad.

• Inställningen måste ändras för att aktivera funktionen. Förklara denna funktion för kunden och fråga dem om de önskar att begagna sig av den. HEAT (värme) [Attsänkautomhusenhetensdriftljud]

1) Säkerställ att luftkonditionerarens huvudström är frånslagen innan inställning-

2) Aktivera funktionen genom att ställa in “3” på SW1 på utomhusenhetens dis-

playkort på ON (PÅ).

3) Sätt på huvudströmmen till luftkonditioneraren.

• Testkör inomhusenheterna individuellt. Se installationsanvisningen som medföljer inomhusenheten och kontrollera att alla enheter fungerar som de ska.

• Om alla enheter testkörs samtidigt går det inte att upptäcka eventuella felaktiga anslutningar i köldmedelsrör och anslutningskablarna för inom- och ut- omhusenheterna. Därför är det bäst att testköra en enhet i taget. Kontrollera följande.

• Ström matas till enheten.

• Spärrventilerna är öppna. Om omstartskyddet Skyddsenheten aktiveras när kompressorn stannar - kompressorn körs inte under tre minuter, och detta skyddar luftkonditioneringsenheten.

4-6.FÖRKLARINGTILLKUNDEN

• Använd BRUKSANVISNINGEN och förklara för kunden hur man använder luftkonditioneraren (hur man använder fjärrkontrollen, hur man tar bort luftl- tren, hur man tar bort eller sätter dit fjärrkontrollen i fjärrkontrollhållaren, hur man rengör, försiktighetsåtgärder vid drift o.s.v.).

• Rekommendera kunden att noggrant läsa igenom BRUKSANVISNINGEN.

Vid omplacering eller avyttrande av luftkonditioneraren ska du följa nedanstående anvisningar för att pumpa ur systemet så att inte köldmedium släpps ut i at- mosfären.

1) Stäng av brytaren.

2) Anslut manometerventilen med förgreningsrör till spärrventilens serviceport på utomhusenhetens gasrörssida.

3) Stäng spärrventilen helt på utomhusenhetens vätskerörssida.

4) Sätt på brytaren.

5) Starta nödfallsdrift i läget COOL (KYLA) på alla inomhusenheter.

6) Stäng spärrventilen helt på utomhusenhetens gasrörssida och avbryt driften när tryckmätaren visar 0,05–0 MPa [Mätare] (ca 0,5–0 kgf/cm

). (Se instal- lationsanvisningen som medföljer inomhusenheten för instruktioner om att avbryta driften.)

• Om för mycket köldmedium har fyllts på i luftkonditioneraren kan det hända att trycket inte kan sjunka till 0,05 MPa [Mätare] (ca 0,5 kgf/cm

), eller att skyddsfunktionen aktiveras på grund av tryckförhöjningen i högtrycksdelen i kylkretsen. Om detta inträffar använder du en uppsamlingsenhet för att tappa ur allt köldmedium från systemet. Fyll sedan på med rätt mängd köldmedium efter att inom- och utomhusenheterna har placerats om.

7) Stäng av brytaren. Avlägsna tryckmätaren och kylningsrören.

Vid utpumpning av köldmedium ska kompressorn stoppas innan kylningsrören kopplas bort. Kompressorn kan spricka och orsaka personskador om en främmande substans, t.ex. luft, tränger in i rören. VARNING VG79A989H01_sv.indd 9 2018/09/27 17:23:05Tu-1
