BP 3 Home - αντλία Kärcher - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Οικιακή αντλία ενίσχυσης
Μάρκα	Kärcher
Μοντέλο	BP 3 Home
Τάση	230 V
Συχνότητα	50 Hz
Ονομαστική ισχύς	800 W
Μέγιστη παροχή	3000 l/h
Μέγιστο ύψος αναρρόφησης	7 m
Μέγιστη πίεση αντλίας	0,36 MPa (3,6 bar)
Πίεση λειτουργίας	0,17 - 0,28 MPa (1,7 - 2,8 bar)
Μέγιστη πίεση πλήρωσης αέρα	0,18 - 0,2 MPa (1,8 - 2,0 bar)
Μέγιστη επιτρεπόμενη εσωτερική πίεση	0,50 MPa (5,0 bar)
Βάρος	11,5 kg
Επιτρεπόμενοι τύποι υγρών	Νερό χρήσης, νερό πηγαδιού, νερό πηγής, βρόχινο νερό, νερό πισίνας (με δοσομετρημένο πρόσθετο)
Χρήση	Μόνο για οικιακή εσωτερική χρήση. Δεν είναι κατάλληλο για ενίσχυση υπάρχουσας σωλήνωσης.
Τακτική συντήρηση	Ελέγχετε την πίεση αέρα κάθε 6 μήνες (2,0 bar χωρίς νερό). Ξεπλένετε με καθαρό νερό μετά από χρήση με πρόσθετα.
Αποθήκευση	Αδειάστε εντελώς τη συσκευή πριν την αποθήκευση. Φυλάξτε την προστατευμένη από τον παγετό.
Ασφάλεια	Ενσωματωμένη θερμική προστασία (διακοπή σε περίπτωση υπερθέρμανσης). Προαιρετικά: προστασία από λειτουργία χωρίς νερό.
Προαιρετικά αξεσουάρ	Προφίλτρο, εύκαμπτος σωλήνας αναρρόφησης, βαλβίδα αντεπιστροφής, προστασία λειτουργίας χωρίς νερό, εύκαμπτος σωλήνας αντιστάθμισης, κλπ.
Δυνατότητα επισκευής	Επισκευές αποκλειστικά από εξουσιοδοτημένο κέντρο σέρβις. Μην αποσυναρμολογείτε μόνοι σας.

Συχνές ερωτήσεις - BP 3 Home Kärcher

Πώς να προγεμίσετε την αντλία BP 3 Home;

Ξεβιδώστε το καπάκι του σωλήνα πλήρωσης και γεμίστε με νερό μέχρι να υπερχειλίσει, στη συνέχεια κλείστε καλά. Ανοίξτε τις βαλβίδες διακοπής στην πλευρά πίεσης πριν συνδέσετε την αντλία.

Γιατί η αντλία περιστρέφεται αλλά δεν βγάζει νερό;

Αυτό μπορεί να οφείλεται σε αέρα στην αντλία (προγεμίστε ξανά) ή σε κλειστή βαλβίδα στην πλευρά πίεσης. Ελέγξτε επίσης τη στάθμη νερού στην πηγή.

Τι να κάνετε αν η αντλία δεν ξεκινά ή σταματά απότομα;

Ελέγξτε την ηλεκτρική τροφοδοσία (ασφάλειες, πρίζα). Αν ο θερμικός διακόπτης έχει διακόψει (υπερθέρμανση), αποσυνδέστε και αφήστε να κρυώσει έως 150 λεπτά πριν επανεκκινήσετε.

Πώς να ρυθμίσετε την πίεση λειτουργίας;

Η πίεση λειτουργίας είναι προρυθμισμένη μεταξύ 1,7 και 2,8 bar (ανάλογα με το μοντέλο). Ρυθμίστε την πίεση αέρα στο δοχείο στα 2,0 bar (χωρίς νερό) μέσω της βαλβίδας αέρα κάτω από το καπάκι.

Ποια τακτική συντήρηση απαιτείται;

Κάθε έξι μήνες, ελέγχετε την πίεση αέρα του δοχείου (2,0 bar χωρίς νερό). Μετά από χρήση με πρόσθετα (πισίνα), ξεπλένετε με καθαρό νερό. Πριν από την αποθήκευση, αδειάστε εντελώς.

Πώς να αποθηκεύσετε την αντλία το χειμώνα;

Αδειάστε εντελώς το νερό από την αντλία (ανοίξτε την τάπα εκκένωσης). Φυλάξτε σε χώρο προστατευμένο από τον παγετό για να αποφύγετε ζημιές.

Γιατί η αντλία κάνει θόρυβο δόνησης;

Αυτό μπορεί να προέρχεται από τη μεμβράνη του δοχείου πίεσης. Δοκιμάστε να μειώσετε την πίεση αέρα στο δοχείο στα 2,0 bar για να μειώσετε τον θόρυβο.

Πώς να εξαερώσετε το κύκλωμα;

Ανοίξτε μια βρύση στην πλευρά πίεσης και αφήστε την αντλία να λειτουργήσει μέχρι το νερό να ρέει χωρίς φυσαλίδες. Βεβαιωθείτε ότι ο εύκαμπτος σωλήνας αναρρόφησης είναι καλά βυθισμένος.

Η βαλβίδα αντεπιστροφής δεν κλείνει σωστά;

Ελέγξτε τη βαλβίδα αντεπιστροφής στην πλευρά πίεσης: πρέπει να είναι καθαρή και σε καλή κατάσταση. Μια βλάβη μπορεί να προκαλέσει απώλεια πίεσης και συχνές επανεκκινήσεις.

Ποια είναι η εγγύηση και πώς να επισκευάσετε τη συσκευή;

Η εγγύηση καλύπτει υλικά ή κατασκευαστικά ελαττώματα. Για οποιαδήποτε επισκευή ή αξίωση, επικοινωνήστε με τον μεταπωλητή ή το εξουσιοδοτημένο κέντρο σέρβις Kärcher έχοντας μαζί σας την απόδειξη αγοράς.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BP 3 Home Kärcher

Πίνακας περιεχομένων

Γενικές υποδείξεις EL 1

Χειρισμός EL 1

Φροντίδα, Συντήρηση EL 2

Μεταφορά EL 2

Αποθήκευση EL 2

Πρόσθετα εξαρτήματα EL 3

Αντιμετώπιση βλαβών EL 4

Τεχνικά χαρακτηριστικά EL 5

Γενικές υποδείξεις

Αξιότιμε πελάτη.

Πριν από την πρώτη χρήση της συσκευής σας, διαβάστε αυτές τις γνήσιες οδηγίες λειτουργίας και τις συνοδευτικές υποδεί-

ξεις ασφαλείας. Ενεργείτε πάντα σύμφωνα με αυτές. Φυλάξτε τα δύο βιβλιαράκια για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη.

Αρμόζουσα χρήση

Η παρούσα συσκευή σχεδιάστηκε ειδικά για ιδιωτική χρήση και δεν είναι σε θέση να ανταποκριθεί στις καταπονήσεις που συνεπάγεται μία ενδεχόμενη επαγγελματική της χρήση.

Ο κατασκευαστής δεν ευθύνεται για ενδεχόμενες ζημιές, που οφείλονται σε μη ενδεδειγμένη χρήση ή σε λάθος χειρισμό.

Η συσκευή προορίζεται για τον καθαρισμό οικιακών υδάτων.

Η συσκευή αυτή προορίζεται για χρήση απτοκλειστικά σε εσωτερικούς χώρους.

Υπόδειξη

Η αντλία δεν είναι κατάλληλη την ενίσχυση της υπάρ- χουσας πίεσης στους αγωγούς.

Επιτρεπόμενα υγρά άντλησης

■ Νερό χρήσης
■ Νερό πηγαδιού
■ Νερό πηγής
■ Βρόχινο νερό
■ Νερό πισίνας (προϋποτίθεται η ανάμειξη με πρόσθετα σύμφωνα με τους κανονισμούς)

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην πετάτε τη συσκευασία στα οικιακά απορρίμματα, αλλά παραδώστε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να παραδίδονται προς επαναχρησιμοποίηση. Για το λόγο αυτό αποσύρετε τις παλιές συσκευές με κατάλληλες

διαδικασίες συγκέντρωσης αποβλήτων.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστατικά μπορείτε να βρείτε στη διεύθυνση:

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας.

Χειρισμός

Περιγραφή της συσκευής

Εικόνα A

1 B α λ β í δ α α ν τ ε π i
2 Προσαρμογέας σύνδεσης για αντλίες G1
3 Σ φ ρ á γ 1 σ τ ρ o
4 Σύνδεση αγωγού αναρρόφησης G1(33,3mm)
5 Στόμιο πλήρωσης
6 Σύνδεση αγωγού πίεσης G1(33,3mm)
7 Λ α β ή μ ε τ α φ ο ρ ά ζ
8 Διακόπτης συσκευής*
9 Βαλβίδα αέρα (αυτόματη βαλβίδα) με καπάκι
10 Στήριγμα βάσης με διαμήκη οπή για βίδωμα
11 Ένδειξη πίεσης
12 Bíđa εκροής
13 Καλώδιο σύνδεσης δικτύου με φις

* μόνο στο BP 3 Home

Προετοιμασία

→ Πριν την ενεργοποίηση ελέγξτε την πίεση πλήρωσης αέρα στο λέβητα αποθήκευσης. Εάν είναι αναγκαίο, συμπληρώστε έως τα 2,0 bar σε κατάσταση απενεργοποίησης / απουσίας πίεσης με μια συνηθισμένη τρόμπα.
→ Ασφαλίστε το μηχάνημα κατά της ολίσθησης (βιδώστε το, εάν είναι απαραίτητο).
→ Αφαιρέστε το σφράγιστρο.
→ Βιδώστε τον προσαρμογέα στη σύνδεση αναρρόφησης της αντλίας (είσοδος). Σφίξτε με το χέρι.
→ Βιδώστε τη βαλβίδα αντεπιστροφής στον προσαρμογέα της σύνδεσης αναρρόφησης. Σφίξτε με το χέρι.
→ Συνδέστε τον ελαστικό σωλήνα αναρρόφησης κενού αέρος με το ενσωματωμένο πώμα αναρροής στην πλευρά αναρρόφησης. (διατίθεται ως πρόσθετος εξοπλισμός)
→ Βιδώστε τον προσαρμογέα στη σύνδεση πίεσης της αντλίας (έξοδος). Σφίξτε με το χέρι.
→ Συγδέστε τον αγωγό πίεσης. Εικόνα B

→ Ξεβιδώστε το καπάκι του στομίου πλήρωσης και γεμίστε με νερό, ώσπου να υπερχειλίσει.

→ Βιδώστε σφικτά το καπάκι στο στόμιο πλήρωσης.

→ Ανοίξτε τις υπάρχουσες βαλβίδες αποκοπής στον αγωγό πίεσης.

Υπόδειξη

Ακόμη και η ελάχιστη διαρροή μπορεί να προκαλέσει προβλήματα λειτουργίας.

→ Εάν υπάρχουν διαρροές, στεγανοποιήστε τις συνδέσεις με ένα κατάλληλο μονωτικό υλικό (π.χ. ταινία teflon), ώστε να αποφύγετε τυχόν δυσλειτουργίες λόγω διαρροής ή αναρρόφησης αέρα.

Σταθερή εγκατάσταση

Στη σταθερή εγκατάσταση, η αντλία μπορεί να βιδωθεί πάνω σε μια κατάλληλη επιφάνεια.

→ Βιδώστε τα σφιχτά τα στηρίγματα βάσης με τους κατάλληλους κοχλίες πάνω σε μια επίπεδη επιφάνεια.

Επιπλέον, στη σταθερή εγκατάσταση συνιστάται να προσαρτήσετε στην πλευρά πίεσης ένα εύκαμπτο στοιχείο, π.χ. έναν εύκαμπτο σωλήνα εξισορρόπησης πίεσης (βλ. ειδικός εξοπλισμός). Αυτό έχει τα εξής πλεονεκτήματα:

■ Περισσότερη ευελιξία κατά την τοποθέτηση και τη συναρμολόγηση.
■ Μείωση του θορύβου, καθώς δεν μεταδίδονται δονήσεις στους αγωγούς.
■ Η αντλία ενεργοποιείται λιγότερα συχνά, όταν υπάρχουν μικρές διαρροές.

Υπόδειξη

Για να απλοποιήσετε την μετέπειτα εκκένωση και την εκτόνωση της πίεσης του συστήματος, συνιστούμε να συναρμολογήσετε μια στρόφιγγα αποκοπής μεταξύ της αντλίας και του αγωγού πίεσης.

(δεν παραδίδεται μαζί με το μηχάνημα)

Κατά την εκκένωση της αντλίας, η εκροή νερού από τον αγωγή πίεσης μπορεί να αποτραπεί με κλείσιμο της στρόφιγγας αποκοπής.

Λειτουργία

BP 3 Home:

→ Εισάγετε τον ρευματολήπτη στην πρίζα.
→ Ενεργοποιήστε τη συσκευή από το διακόπτη της.
→ Εισάγετε τον ρευματολήπτη στην πρίζα.

BP 5 Home:

Υπόδειξη

Η αντλία ξεκινά αμέσως. Περιμένετε έως ότου η αντλία αρχίσει να αναρροφά και να προωθεί το υλικό ομοιόμορφα και στη συνέχεια κλείστε τις βαλβίδες αποκοπής του αγωγού πίεσης. Όταν επιτευχθεί η πίεση απενεργοποίησης, ο διακόπης πίεσης απενεργοποιεί τον κινητήρα. Ο λέβητας αποθήκευσης έχει γεμίσει και το σύστημα καθαρισμού οικιακών υδάτων είναι έτοιμο για λειτουργία.

Εάν δεν υπάρχει παροχή νερού, δεν επιτυγχάνεται η πίεση απενεργοποίησης και ο πιεζοδιακόπτης δεν μπορεί πλέον να απενεργοποίησει τη συσκευή. Γι' autó, το νερό θερμαίνεται στην κεφαλή της αντλίας.

Για να αποτραπεί μια ενδεχόμενη βλάβη στην αντλία λόγω υπερθέρμανσης, ο θερμοδιακόπτης διακόπτει την παροχή ρεύματος σε περίπτωση υπερθέρμανσης. Η παροχή ρεύματος αποκαθίσταται όταν κρυώσει η συσκευή.

Υπόδειξη

Ο χρόνος ψύξης μέχρι την επανεκκίνηση του κινητήρα μπορεί να φτάσει έως και τα 150 min.

Συνιστούμε τη χρήση μιας ασφάλειας κατά της ξηρής λειτουργίας για μόνιμη προστασία από την έλλειψη νε- ρού (βλ. ειδικός εξοπλισμός).

ΠΡΟΣΟΧΗ

Το σύστημα βρίσκεται υπό πίεση!

(Σχετικά με την πίεση, βλέπε "Τεχνικά χαρακτηριστικά")

Τερματισμός λειτουργίας

BP 3 Home:

→ Απενεργοποιήστε τη συσκευή από το διακόπτη της.
→ Βγάλτε το φις από την πρίζα.

BP 5 Home:

→ Βγάλτε το φις από την πρίζα.

Φροντίδα, Συντήρηση

ΔΚΙΝΔΥΝΟΣ

Πριν από την εκτέλεση εργασιών περιποίησης και συντήρησης απενεργοποιήστε τη συσκευή και αποσυνδέστε το ρευματολήπτη από την πρίζα.

Φροντίδα

Ανοίξτε τις συνδεμένες βαλβίδες αποκοπής για εκτόνωση της πίεσης και κλείστε τις ξανά. Η πίεση του συστήματος έχει εκτονωθεί.

→ κατά την άντληση νερού με πρόσθετες ουσίες, ξεπλένετε την αντλία με καθαρό νερό έπειτα από κάθε χρήση.

Συντήρηση

→ Ελέγχετε την πίεση πλήρωσης αέρα στο λέβητα αποθήκευσης ανά εξάμηνο. Εάν είναι αναγκαίο, συμπληρώστε έως τα 2,0 bar σε κατάσταση απενεργοποίησης / απουσίας πίεσης (αποσυνδέστε τη συσκευή, ανοίξτε τη στρόφιγγα νερού).

Εικόνα C

Η βαλβίδα αέρα βρίσκεται κάτω από ?το κάλυμμα. Ξε- βιδώστε το κάλυμμα προς τα αριστερά.

Μεταφορά

ΔΠΡΟΣΟΧΗ

Για να αποφύγετε ατυχήματα ή τραυματισμού, λάβετε υπόψη κατά τη μεταφορά το βάρος της συσκευής (βλ. τεχνικά χαρακτηριστικά).

Μεταφορά σε οχήματα

→ Ασφαλίστε τη συσκευή έναντι της ολίσθησης και της ανατροπής.

Αποθήκευση

ΔΠΡΟΣΟΧΗ

Για να αποφύγετε ατυχήματα ή τραυματισμούς, λάβετε υπόψη κατά την επιλογή του χώρου αποθήκευσης το βάρος της συσκευής (βλ. τεχνικά χαρακτηριστικά).

Φύλαξη της συσκευής

→ Εκκενώστε πλήρως τη συσκευή πριν από την απο- θήκευση.
→ Αποθηκεύετε τη συσκευή σε χώρο στον οποίο δεν επικρατεί παγετός.

Πρόσθετα εξαρτήματα

Οι εικόνες των ακόλουθων ειδικών εξαρτημάτων βρίσκονται στη σελίδα 4 του παρόντος εγχειριδίου.
6.997-343.0 Προφίλτρο αντλίας, μικρό (ροή έως 4.000 l/h)	Προφίλτρο αντλίας για όλες τις συνήθεις αντλίες χωρίς ενσωματωμένο φίλτρο. Για την προστασία της αντλίας από μεγαλα σωματίδια ρύπων ή άμμο. Το λεπτό φίλτρο πλένεται. Για αντλία με στείρωμα σύνδεσης G1 (33,3 mm).
6.997-344.0 Προφίλτρο αντλίας, μεγάλο (ροή έως 6.000 l/h)	Προφίλτρο αντλίας για όλες τις συνήθεις αντλίες χωρίς ενσωματωμένο φίλτρο. Για την προστασία της αντλία Από μεγαλα σωματίδια ρύπων ή άμμο. Το λεπτό φίλτρο πλένεται. Για αντλία με στείρωμα σύνδεσης G1 (33,3 mm).
6.997-250.0 Εξοπλισμός αναρρόφησης 3,5 m, 3/4"	Πλήρης ελαστικός σωλήνας αναρρόφησης, ανθεκτικός στο κενό αέρος, άμεσης σύνδεσης, με φίλτρο αναρρόφησης και αναστολέα αναρροής. Χρησιμοποιείται και ως προέκταση του σωλήνα αναρρόφησης. Για αντλία με στείρωμα σύνδεσης G1 (33,3 mm).
6.997-349.0 Εξοπλισμός αναρρόφησης 7,0 m, 3/4"
6.997-348.0 Ελαστικός σωλήνας αναρρόφησης 3,5 m, 3/4"	Πλήρης, έτοιμος στιράλ ελαστικός σωλήνας αναρρόφησης, ανθεκτικός στο κενό αέρος, για άμεση σύνδεση στην αντλία. Για προέκταση του εξοπλισμού αναρρόφησης ή χρήση με φίλτρα αναρρόφησης. Για αντλία με στείρωμα σύνδεσης G1 (33,3 mm).
6.997-359.0 Εξάρτημα σύνδεσης αντλίας G1(33,3mm) συμπ. βαλβίδας αντεπιστροφής	Για ανθεκτική στο κενό σύνδεση των ελαστικών σωλήνων με την αντλία.Για αντλίες με στείρωμα G1 (33,3 mm) και ελαστικούς σωλήνες 3/4" και 1", με περικόχλιο-ρακόρ, κολάρο ελαστικού σωλήνα, λεπτό μονωτικό παρέμβυσμα και βαλβίδα αντεπιστροφής.ΠΡΟΣΟΧΗ→ Μην τοποθετείτε τη βαλβίδα αντεπιστροφής που συμπεριλαμβάνεται στο σετ!
6.997-347.0 Ανθεκτικός στο κενό, στιράλ ελαστικός σωλήνας, διάθεση με το μέτρο, 25 m, 3/4"	Ανθεκτικός στο κενό, στιράλ ελαστικός σωλήνας. Για κοπή με το μέτρο στο επιθυμητό μήκος. Χρησιμοποιείται σε συνδυασμό με συνδέσμους και φίλτρα αναρρόφησης της Kärcher ως μεμονωμένος εξοπλισμός αναρρόφησης.
6.997-346.0 Ανθεκτικός στο κενό, στιράλ ελαστικός σωλήνας, διάθεση με το μέτρο, 25 m, 1"
6.997-345.0 Φίλτρο αναρρόφησης Basic 3/4" (19mm)	Για σύνδεση με τον ελαστικό σωλήνα αναρρόφησης που διατίθεται με το μέτρο. Ο αναστολέας αναρροής αποτρέτει την επιστροφή του αντλούμενου νερού και μειώνει έτσι το χρόνο επανεισρόφησης. Συμπεριλαμβάνει κολάρο για τον ελαστικό σωλήνα.
6.997-342.0 Φίλτρο αναρρόφησης με αναστολέα αναρροής, Basic, 1"
6.997-341.0 Φίλτρο αναρρόφησης με αναστολέα αναρροής, Premium	Για σύνδεση με τον ελαστικό σωλήνα αναρρόφησης που διατίθεται με το μέτρο. Ο αναστολέας αναρροής αποτρέτει την επιστrhoφή του αντλούμενου νερού και μειώνει έτσι το χρόνο επανεισρόφησης. Συμπαγής έκδοση μετάλλου-συνθετικού υλικού. Κατάλληλο για ελαστικούς σωλήνες 3/4" (19mm) και 1"( 25,4mm). Συμπεριλαμβάνει κολάρο για τον ελαστικό σωλήνα.
6.997-360.0 Σωλήνας αναρρόφησης για αγωγούς 0,5 m, 3/4"	Ελαστικός σωλήνας κενού αέρος για μείωση θορύβου σε σταθερές εγκαταστάσεις. Ελαστικός σωλήνας 1"(25,4mm) με στείρωμα σύνδεσης G1 (33,3mm) και στα δύο άκρα. Προσοχή: Ο ελαστικός σωλήνας αναρρόφησης δεν πρέτει να χρησιμοποιείται ως ελαστικός σωλήνας πίεσης.
6.997-340.0 Σετ σύνδεσης Premium	Για σύνδεση ελαστικών σωλήνων νερού 3/4" (19 mm) σε αντλίες με στείρωμα σύνδεσης G1" (33,3 mm). Για αυξημένη ροή νερού.
6.997-417.0 Ελαστικός σωλήνας εξισορρόπησης πίεσης 3/4" (19mm), 1m	Ελαστικός σωλήνας σύνδεσης για εξισορρόπηση της πίεσης στην εγκατάσταση οικιακών υδάτων. Για σύνδεση της αντλίας με άκαμπτα συστήματα σωληνώσεων. Στη συνέχεια, ο εσωτερικός όγκος του συλλέκτη στο σωλήνα εμποδίζει τη συχνή ενεργοποίηση και απενεργοποίηση της αντλίας. Στείρωμα σύνδεσης G1 (33,3 mm).
6.997-355.0 Σύστημα ασφαλείας κατά της ξηρής λειτουργίας	Εάν από την αντλία δεν διέρχεται νερό, το σύστημα ασφαλείας κατά της ξηρής λειτουργίας προστατεύει την αντλία από βλάβες και την απενεργοποιεί αυτόματα. Με στείρωμα σύνδεσης G1" (33,3mm).
6.997-546.0 Σύστημα ασφαλείας κατά της ξηρής λειτουργίας Τύπος E (CEE7/5) 'Εκδοση χώρας BE,CZ, ES, FR, PL SK

Αντιμετώπιση βλαβών

ΔΚΙΝΔΥΝΟΣΓια την αποφυγή ενδεχόμενων κινδύνων, οι επιδιορθώσεις και η τοποθέτηση ανταλλακτικών θα πρέπει να εκτελούνται μόνον από την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα.
Βλάβη Αιτία Αντιμετώπιση
Η αντλία λειτουργεί χωρίς να κάνει άντληση	Αέρας στην αντλία βλ. κεφάλαιο "Προετοιμασία"
	Ο αέρας δεν μπορεί να διαφύγει από την πλευρά πίεσης	Ανοίξτε τα σημεία λήψης της πλευράς πίεσης
	Δεν υπάρχει νερό. Ελέγξτε το ρεζερβουάρ νερού.	νερού.
Η αντλία δεν τίθεται σε λειτουργία ή απενεργοποιείται ξαφνικά στη διάρκεια της λειτουργίας.	Διακοπή παροχής ρεύματος Ελέγξτε τις ασφάλειες και τις ηλεκτρικές συνδέσεις
	Ο θερμοδιακόπτης του κινητήρα έχει θέσει την αντλία εκτός λειτουργίας λόγω υπερθέρμανσης του κινητήρα.	Τραβήξτε το φις, αφήστε την αντλία να κρυώσει, καθαρίστε το τμήμα αναρρόφησης και αποφύγετε την ξηρή λειτουργίαΥπόδειξηΟ χρόνος ψύξης μέχρι την επανεκκίνηση του κινητήρα μπορεί να φτάσει έως και τα 150 min.
Η αντλία απενεργοποιείται αυτόματα και έπειτα επανενεργοποιείται	Ο θερμοδιακόπτης απενεργοποίησε την αντλία για προστασία από την υπερθέρμανση ή την επανενεργοποίησε αφού κρύωσε.	Για να αποφύγετε την επανάληψη, ελέγξτε το σύστημα για διαρροές και στεγανοποιήστε το.
Ο κινητήρας επανεκκινείται αμέσως μετά την απενεργοποίηση	Απώλεια πίεσης στο σύστημα Ελέγξτε τις	συνδέσεις συμπεριλαμβανομένων και των στεγανοποιητικών παρεμβυσμάτων και του στομίου εξόδου νερού.Ακόμη και η ελάχιστη διαρροή έχει συνέπειες για τη λειτουργία.
	Η πίεση αέρος του λέβητα αποθήκευσης είναι πολύ χαμηλή.	Γεμίστε το λέβητα αποθήκευσης με 2,0 bar. Βλ. κεφάλαιο "Συντήρηση"
	Η βαλβίδα αντεπιστροφής δεν κλείνει σωστά	Ελέγξτε τη βαλβίδα αντεπιστροφής στην πλευρά αναρρόφησης.
	Βλάβη στη μεμβράνη του υπό πίεση λέβητα	Αντικαταστήστε τη μεμβράνη
Η ισχύς παροχής μειώνεται ή είναι πολύ χαμηλή	Βρώμικο φίλτρο αναρρόφησης ή βαλβίδα αντεπιστροφής (ειδικός εξοπλισμός)	Καθαρίστε το φίλτρο αναρρόφησης και/ή τη βαλβίδα αντεπιστροφής (ειδικός εξοπλισμός)
	Η ισχύς παροχής της αντλίας εξαρτάται από το ύψος άντλησης και από τις συνδεδεμένες περιφερειακές μονάδες.	Λάβετε υπόψη το μέγιστο ύψος άντλησης, ανατρέξτε στα τεχνικά χαρακτηριστικά και, εάν είναι αναγκαίο, επιλέξτε μια διαφορετική διάμετρο ή διαφορετικό μήκος ελαστικού σωλήνα
Ήχος κραδασμού κατά την λήψη νερού	Κραδασμοί στη μεμβράνη του υπό πίεση λέβητα	Λειτουργικός θόρυβος, ο οποίος καταπολεμάται με μείωση της πίεσης πλήρωσης αέρος στο λέβητα αποθήκευσης.
Σε περίπτωση αποριών ή βλαβών μπορείτε να απευθύνεστε στο πλησιέστερο υποκατάστημα του Οίκου Κδρcher, το οποίο θα σας βοηθήσει ευχαρίστως. Για τη διεύθυνση βλ. στην πίσω σελίδα.

Τεχνικά χαρακτηριστικά

Τάση V 230 230		BP 3 Home BP 5	Home
Συχνότητα Hz 50 50
Ισχύς P_ονομ	W 800 1100
Μέγ, ποσότητα άντλησης l/h 3000 4500

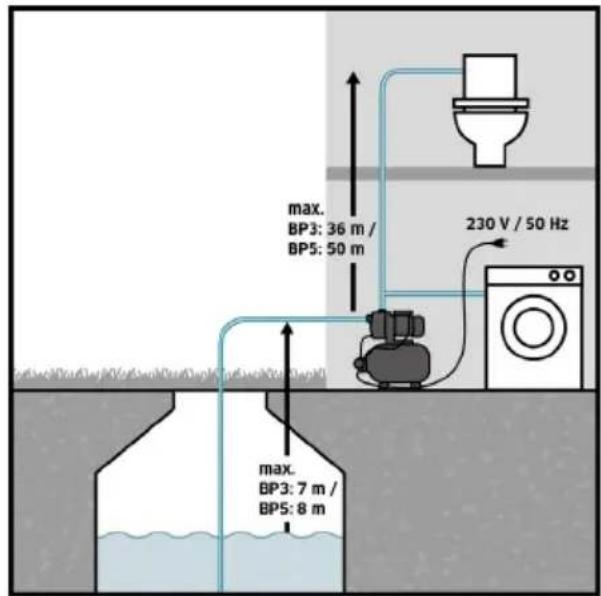

Μέγ. ύψος αναρρόφησης m 7 8
Μέγ. πίεση αντλίας MPa (bar) 0,36 (3,6)	0,5 (5,0)
Πίεση εργασίας	MPa (bar)	0,17 - 0,28 (1,7 - 2,8)	0,19 - 0,3 (1,9 - 3,0)
Μέγ. πίεση πλήρωσης αέρα στο λέβητα αποθήκευσης	MPa (bar)	0,18 - 0,2 (1,8 - 2,0)	0,18 - 0,2 (1,8 - 2,0)
Μέγ. επιτρεπόμενη εσωτερική πίεση στο λέβητα αποθήκευσης	MPa (bar) 0,50 (5,0)	0,50 (5,0)
Βάρος	kg	11,5 14,7

Με την επιφύλαξη τεχνικών αλλαγών!

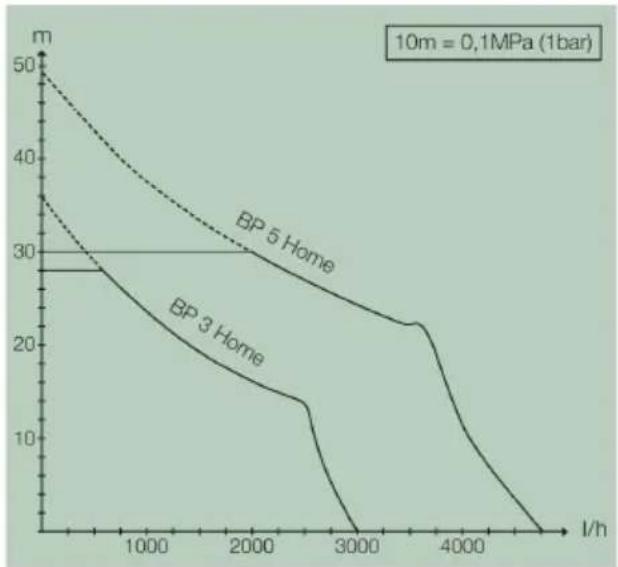

Η λειτουργική πίεση και η ποσότητα άντλησης εξαρτώνται από το ύψος άντλησης και από τις συνδεδεμένες περιφερειακές μονάδες!

Η ενδεχόμενη αντλούμενη ποσότητα αυξάνεται:

• όσο μικρότερο είναι το ύψος αναρρόφησης και άντλησης
• óso meyalúterp είναι η διάμετρος των χρησιμοποιούμενων ελαστικών σωλήνων
• όσο μικρότεροι σε μήκος είναι οι χρησιμοποιούμενοι ελαστικοί σωλήνες
• óso mikróterη είναι η απώλεια πίεσης που προκαλεί το συνδεδεμένο εξάρτημα
