Toote tüüp	Kodune survepump
Bränd	Kärcher
Mudel	BP 3 Home
Pinge	230 V
Sagedus	50 Hz
Nimivõimsus	800 W
Maksimaalne vooluhulk	3000 l/h
Maksimaalne imemiskõrgus	7 m
Pumba maksimaalne rõhk	0,36 MPa (3,6 baari)
Töörõhk	0,17 - 0,28 MPa (1,7 - 2,8 baari)
Maksimaalne õhu täiterõhk	0,18 - 0,2 MPa (1,8 - 2,0 baari)
Maksimaalne lubatud sisemine rõhk	0,50 MPa (5,0 baari)
Kaal	11,5 kg
Lubatud vedelike tüübid	Kasutusvesi, kaevuvesi, allikavesi, vihmavesi, basseinivesi (dosageeritud lisandiga)
Kasutamine	Ainult siseruumides koduseks kasutamiseks. Ei sobi olemasoleva torustiku tugevdamiseks.
Regulaarne hooldus	Kontrollige õhurõhku iga 6 kuu järel (tühjana 2,0 baari). Pärast lisanditega kasutamist loputage puhta veega.
Ladustamine	Tühjendage seade enne ladustamist täielikult. Hoida külmumise eest kaitstuna.
Ohutus	Integreeritud termokaitse (ülekuumenemise korral väljalülitus). Valikuline: kuivkäigu kaitse.
Valikulised tarvikud	Eelfilter, imemisvoolik, tagasilöögiklapp, kuivkäigu kaitse, kompensatsioonivoolik jne.
Parandatavus	Parandused ainult volitatud teeninduse poolt. Ärge monteerige ise lahti.

Korduma kippuvad küsimused - BP 3 Home Kärcher

Kuidas pumba BP 3 Home eeltäita?

Keerake lahti täitetoru kate (täitekael) ja täitke veega kuni ülevooluni, seejärel sulgege tihedalt. Avage rõhupoolne sulgeventiil enne pumba ühendamist.

Miks pump töötab, kuid ei anna vett?

See võib olla tingitud õhust pumbas (täitke uuesti) või rõhupoolse ventiili sulgemisest. Kontrollige ka vee taset allikas.

Mida teha, kui pump ei käivitu või seiskub järsult?

Kontrollige toiteallikat (kaitsmed, pistik). Kui termokaitselüliti on rakendunud (ülekuumenemine), ühendage lahti ja laske jahtuda kuni 150 minutit enne uuesti käivitamist.

Kuidas reguleerida töörõhku?

Töörõhk on eelseadistatud vahemikus 1,7–2,8 baari (olenevalt mudelist). Reguleerige õhurõhk paagis 2,0 baarini (tühjana) läbi klapis oleva pneumaatilise ventiili.

Millist regulaarset hooldust on vaja?

Iga kuue kuu järel kontrollige paagi õhurõhku (tühjana 2,0 baari). Pärast lisanditega (bassein) kasutamist loputage puhta veega. Enne ladustamist tühjendage täielikult.

Kuidas pumpa talvel hoida?

Tühjendage pump täielikult veest (avage tühjenduskork). Hoidke külmumiskindlas ruumis kahjustuste vältimiseks.

Miks pump teeb vibreerivat heli?

See võib olla põhjustatud survepaagi membraanist. Proovige vähendada õhurõhku paagis 2,0 baarini müra leevendamiseks.

Kuidas õhku süsteemist eemaldada?

Avage rõhupoolne kraan ja laske pumbal töötada, kuni vesi voolab ilma mullideta. Veenduge, et imemisvoolik on korralikult vee all.

Kas tagasilöögiklapp ei sulgu korralikult?

Kontrollige rõhupoolset tagasilöögiklappi: see peab olema puhas ja heas seisukorras. Rike võib põhjustada rõhukadu ja sagedasi taaskäivitusi.

Mis on garantii ja kuidas seadet parandada?

Garantii hõlmab materjali- või tootmisdefekte. Paranduste või pretensioonide korral võtke ühendust edasimüüja või volitatud Kärcheri teenindusega koos ostutõendiga.

KASUTUSJUHEND BP 3 Home Kärcher

Abi häirete korral ET 4

Tehnilised andmed ET 5

Üldmärkusi

Väga austatud klient

Enne seadme esmakordset kasutamist lugege see originaalkasutusjuhend ja juu-resolevad ohutusnõuded läbi. Toimige

vastavalt. Hoidke need mölemad vihikud hilisemaks kasutamiseks või järgmisele omanikule alles.

Sihipärane kasutamine

See seade töötati välja erakasutuseks ega ole ette nähtud professionaalse kasutamisega kaasnevaks koormuseks.

Tootja ei vastuta võimalike kahjude eest, mis on tingitud seadme mittesihipärasest kasutamisest või valest käita-misest.

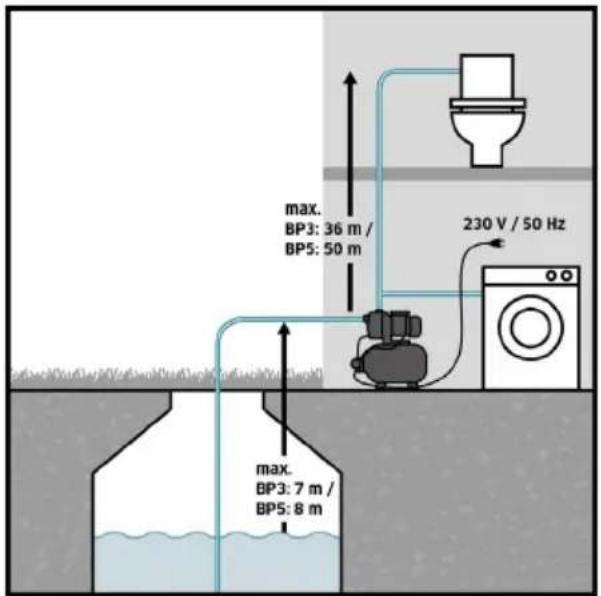

Seade on möeldud kasutamiseks koduse veevärgina. Seade on möeldud ainult kasutamiseks siseruumides.

Märkus

Pump ei sobi olemasoleva veesurve tugevdamiseks.

Pumpamiseks lubatud vedelikud

Tarbevesi
Kaevuvesi
Allikavesi
Vihmavesi
■ ujulavesi (eeldusel, et lisaaineid doseeritakse sihi-päraselt)

Keskkonnakaitse

Pakendmaterjalid on taaskasutatavad. Palun ärge visake pakendeid majapidamisprahi hulka, vaid suunake need taaskasutusse.

Vanad seadmed sisaldavad taaskasutatavaid materjal, mis tuleks suunata taaskasutusse. Palun likvideerige vanad seadmed seetõttu vastavate kogumissüsteemide kaudu

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad rikked kõrvaldame garantiijajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõendava dokumendi.

Käsitsemine

Seadme osad

Joonis A

1 Tagasilöögiventil
2 Ühenduse adapter pumpadele G1
3 K o r k
4 Ühendus G1(33,3mm) imivoolik
5 L i s a m i s a v a
6 Ühendus G1(33,3mm) survevoolik
7 Kandesang*
8 Seadme lüliti*
9 Ôhuventiil (automaatklapp) korgiga
10 Tugijalg pikerguse avaga kinnikeeramiseks
11 Rõhunäit
12 Väljalaskekruvi
13 Toitejuhe, pistikuga

→ Enne kasutuselevõttu kontrollige õhurõhku katlas. Vajadusel suurendage rõhku väljalülitatud / rõhuvabas katlas 2,0 baarini, kasutades tavalist õhupumpa.
→ Fikseerige seade libisemahakkamise vastu (nt kruvidega).
→ Vötke kork ära.
→ Kruvige ühendusadapter pumba imiliitmikku (sissevõtt).

→ Kruvige tagasilöögiklapp imiliitmiku ühenduse adapterile. Keerake käega kinni.
→ Ühendage vaakumikindel imivoolik koos integreeritud tagasivoolultökkega imiküljele. (võimalik tellida lisavarustusena)
→ Kruvige ühendusadapter pumba surveliitmikku (väljavool). Keerake käega kinni.
→ Ühendage survevoolik.

Joonis B

→ Kruvige tätitetutsilt kaas ja valage sisse vett, kuni vett hakkab üle voolama.
→ Kruvige kaas tugevasti täitetutsile tagasi.
→ Avage rõhutoru olemasolevad lukustusventiilid.

Märkus

Isegi väikesed lekked põhjustavad talitlushäireid.

→ Lekete korral tihendage kõiki ühenduskohti sobiva tihendusvahendiga (nt teflonlindiga), et vältida lekkest või õhu sisseimemisest tingitud talitlushäireid.

Püsipaigaldus

Püsipaigalduse korral võib pumba kruvida sobivale pin- nale.

→ Keerake tugijalad sobivate kruvidega tasasele pinnale kinni.

Lisaks soovitame püsipaigalduse korral monteerida rõ-hupoolele painduv komponent, nt painduv rõhu kom-pensatsioonivoolik (vt lisavarustus). Sellel on järgmised eelised:

■ Suurem paindlikkus kohalepanekul ja paigaldamisel.
■ Müra vähenemine, sest vönked ei kandu torudele edasi.
■ Väikeste lekete korral lülitub pump harvemini.

Märkus

Et muuta lihtsamaks süsteemi hilisem tühjendamine ja survetustamine, soovitame paigaldada pumba ja survevooliku vahele lukustuskraani.

(ei sisaldu tarnekomplektis)

Pumba tühjendamisel saab kraani sulgedes ära hoida, et vesi survevoolikust välja voolab.

Käitamine

BP 3 Home:

→ Torgake vörgupistik seinakontakti.
→ Lülitage seade seadmelülitist sisse.

BP 5 Home:

→ Torgake vörgupistik seinakontakti.

Märkus

Pump käivitub kohe. Oodake, kuni pump vedelikku sisse võtab ja ühtlaselt pumpab, seejärel sulgege survevooliku lukustusventiil. Pärast väljalülitusrõhu saavutamist lülitab survelüliti mootori välja. Katel on nüüd täis, hüdrofoor on tööks valmis.

Kui puudub vee pealevool, ei saavutata väljalülitusröhku, röhulüliti ei saa seadet enam välja lülitada. Seeläbi soojeneb vesi pumbapeas.

Et vältida pumba ülekuumenemisest tingitud kahjustusi, katkestab termolüliti ülekuumenemise korral vooluvarustuse.

Pärast jahtumist taastatakse vooluvarustus.

Märkus

Mootori jahtumisaeg kuni uuesti käivitamiseni võib olla kuni 150 min.

Soovitame regulaarseks kaitseks veepuuduse vastu kasutada kuivkäigukaitset (vt lisavarustust).

TÄHELEPANU

Süsteem on rõhu all!

(Rõhu kohta vt peatükist „Tehnilised andmed“)

Töö lõpetamine

BP 3 Home:

→ Lülitage seade seadmelülitist välja.
→ Tõmmake võrgupistik seinakontaktist välja.

BP 5 Home:

→ Tõmmake võrgupistik seinakontaktist välja.

Hooldus

OHT

Lülitage enne köiki hooldustöid seade välja ja tömmake vörgupistik välja.

Hooldus

Avage ja sulgege uuesti rõhualandi ühendatud lukustusventiilid. Süsteemis ei ole rõhku.

→ lisanditega vee töötlemisel tuleb pump pärast iga kasutamist puhta veega läbi pesta.

Hooldus

→ Kord poole aasta tagant tuleb kontrollida õhutäite rõhku katlas. Vajaduse suurendage väljalülitatud / rõhuvabas seisundis 2,0 baarini (seade välja lülitada, kraan avada).

Joonis C

Õhuventiil asub katte all. Kruvige kate vastupäeva maha.

Transport

ETTEVAATUS

Et vältida transportimisel önnetusjuhtumeid või vigastusi, tuleb jälgida seadme kaalu (vt tehnilised andmed).

Transportimine söidukites

→ Kinnitage seade libisemise ja ümbermineku vastu.

Hoiulepanek

ETTEVAATUS

Et vältida transportimisel önnetusjuhtumeid või vigastusi, tuleb ladustamiskoha valikul jälgida seadme kaalu (vt tehnilised andmed).

Seadme ladustamine

→ Enne hoiulepanekut tühjendage seade täielikult.
→ Hoidke seadet kohas, kus pole jäätumisohtu.

Erivarustus

Alljägnevalt loetletud lisavarustuse joonised leiate selle kasutusjuhendi leheküljelt 4.
6.997-343.0 Pumba eelfilter, väike (läbi-vool kuni 4000 l/h)	Pumba eelfilter köigile levinud pumpadele, millel puudub integreeritud filter Pumpade kaitseks jämedate mustuseosakeste või liiva eest. Peer-filtrit saab pesta. G1 (33,3 mm) ühenduskeermetega pumpadele.
6.997-344.0 Pumba eelfilter, suur (läbi-vool kuni 6000 l/h)	Pumba eelfilter köigile levinud pumpadele, millel puudub integreeritud filter Pumpade kaitseks jämedate mustuseosakeste või liiva eest. Peer-filtrit saab pesta. G1 (33,3 mm) ühenduskeermetega pumpadele.
6.997-350.0 Sissevõtugarnituur 3,5 m, 3/4"	Täiesti ühendusvalmis vaakumkindel spiraalvoolik imifiltri ja tagasi-voolustopiga. Saab kasutada ka imivooliku pikendusena. G1 (33,3 mm) ühenduskeermetega pumpadele.
6.997-349.0 Sissevõtugarnituur 7,0 m, 3/4"
6.997-348.0	Imivoolik 3,5 m, 3/4"	Täiesti ühendusvalmis vaakumkindel spiraalvoolik otseühendami-seks pumpadega. Imigarnituuri pikendamiseks või kasutamiseks koos imifiltritega. G1 (33,3 mm)-ühenduskeermega pumpadele.
6.997-359.0 Pumba ühendusdetail G1 (33,3mm) koos tagasilöö-giklapiga	Voolikute vaakumkindel ühendamine pumbaga.Pumpadele G1 (33,3 mm)-ühenduskeermega ja 3/4" ning 1" vooliku-tega, sh umbmutter, voolikuklemm, lametihend, tagasilöögiklapp.TÄHELEPANU→ Ärge paigaldage komplektis sisalduvat tagasilöögiklappi!
6.997-347.0 Vaakumkindel spiraalvoolik, müüakse meetri kaupa, 25 m, 3/4"	Vaakumkindel spiraalvoolik. Müüakse meetri kaupa ja lõigatakse va-jaliku pikkusega voolikud. Kombineeritult Kärcheri ühendusdetailide ja Kärcheri imifiltritega saab kasutada individuaalse sissevõtugarni-tuurina.
6.997-346.0 Vaakumkindel spiraalvoolik, müüakse meetri kaupa, 25 m, 1"
6.997-345.0	Imifilter Basic 3/4" (19 mm)	Ühendamiseks meetri kaupa müüdava imivoolikuga. Tagasivoolus-topp takistab pumbatud vee tagasivoolamisst ja lühendab nii uut sis-sevõtuaega. Koos voolikuklemmiga.
6.997-342.0 Tagasivoolustopiga imifilter, Basic, 1"
6.997-341.0 Tagasivoolustopperiga imi-filter, Premium	Ühendamiseks imivoolikuga - meetrikaup. Tagasivoolustopper takis-tab vee tagasivoolamist ja lühendab seeläbi uut sissevõtuaega.Tugev metallist ja plastmassist teostus. Sobib 3/4" (19 mm) või 1" (25,4 mm) voolikutele.Koos voolikuklemmiga.
6.997-360.0 Imivoolik torustikele 0,5 m, 3/4"	Vaakumikindel voolik müra vähendamiseks statsionaarse paigaldamise korral. 1"(25,4 mm) voolik mölemapoolse G1(33,3 mm) keer-mesühendusega.Tähelepanu: Imivoolikut ei tohi kasutada survevoolikukna.
6.997-340.0 Ühenduskomplekt Premium 3/4" (19 mm) veevoolikute ühendamiseks G1 (33,3 mm) ühendus-keermega pumpadega. Suurema vee läbivoolu jaoks.
6.997-417.0 Rõhu kompensatsioonivoo-lik 3/4" (19mm), 1m	Ühendusvoolik rõhu kompenseerimiseks kodumajapidamisse pai-galdamise korral. Pumba ühendamiseks jäikade torustikega. Lisaks hoiab vooliku sisemine talletusvõime ära pumba sagedase sisse- ja väljalülitamise.G1 (33,3 mm)-ühenduskeere.
6.997-355.0 Kuivkaitse Kui pumbas ei ole vett,	kaitseb kuivakaitse pumpa kahjustuste eestja lülitab pumba automaatselt välja. G1" (33,3 mm) keermesühendu-sega.
6.997-546.0 KuivkaitseTüüp E (CEE7/5)Riigi versioon BE,CZ, ES, FR, PL SK

Abi häirete korral

OHT Et vältida ohtlikke olukordi, tohib remonttöid ja varuosade paigaldamist teostada ainult volitatud klienditeenindus.Enne köiki töid seadme juures tuleb seade välja lülitada ja pistik seinakontaktist välja tömmata.
Rike Põhjus KõrvaldaminePump töötab, aga ei pumpa	Pumbas on õhku vt ptk „Ettevalmistus“
	Õhk ei pääse rõhu poolelt välja. Avage rõhu poolel õhu väljalaskekoht
	Vett ei ole. Kontrollige veepaaki.
Pump ei käivitu või jäab töö käigus oota-matult seisma	Vooluvarustus katkenud Kontrollige kaitsmeid ja elektriühendusi
	Mootori termostaat lüllitas pumba mootori ülekuumenemise töttu välja.	Tõmmake toitepistik välja, laske pumbal jahtuda, puhastage imiala, vältige kuivalt töötamistMärkusMootori jahtumisaeg kuni uuesti käivitamiseni võibolla kuni 150 min.
Pump lülitub auto-maatselt välja ja uues-ti sisse	Termostaat lüllitas pumba kaitseks üle-kuumenemise eest välja ning pärast jah-tumist uuesti sisse.	Et olukord ei korduks, tuleks kontrollida lekete ole-masolu süsteemis ja need tihendada.
Mootor käivitub pärast väljalülitamist kohe uuesti	Süsteem kaotab rõhku Kontrollige ühendusi ja tihendeid ning vee välja-voolu.Vähimadki lekked avaldavad möju seadme tööle.
	Õhurõhk katlas on liiga madal. Täitke katel 2,0 baarise rõhuga. Vt ptk „Hooldus“
	Tagasilöögiventil ei sulgu korralikult Kontrollige imipoolel tagasilöögiventiili.
	Survekatla membraan defektne Laske membraan välja vahetada
Võimsus kahaneb või on liiga väike	Imifilter või tagasilöögilapp (lisavarustus)määrdunud	Puhastage imifiltrit või tagasilöögiklappi (lisavarustus)
	Pumba pumpamisvõimsus söltub vedeli-ku kõrgusest ja ühendatud lisaseadme-test	Ärge ületage maks. pumpamiskõrgust, vt tehnilis-test andmetest, vajadusel valige teistsugune vooliku läbimõõt või erinev vooliku pikkus
Vett võttes kostub vib-reeriv heli	Survekatla membraan vibreerib Tööst tingitud heli, mille saab kõrvaldada, kui vä-hendada katla õhuga täitmise rõhku.
Küsimuste ja rikete korral aitab teid Kärcher'i filiaal. Aadressi vt tagaküljelt.

Tehnilised andmed

Pinge V 230 230		BP 3 Home BP 5	Home
Sagedus Hz 50 50
Võimsus Pnimi	W 800 1100
Maks. pumpamiskogus l/h 3000 4500
Maks. imikõrgus m 7 8
Maks. pumba surve MPa (bar) 0,36 (3,6)	0,5 (5,0)
Töörõhk	MPa (bar)	0,17 - 0,28 (1,7 - 2,8)	0,19 - 0,3 (1,9 - 3,0)
Maks. õhutäite rõhk katlas	MPa (bar)	0,18 - 0,2 (1,8 - 2,0)	0,18 - 0,2 (1,8 - 2,0)
Maks. lubatud sisemine rõhk katlas	MPa (bar)	0,50 (5,0)	0,50 (5,0)
Kaal	kg	11,5 14,7

Tehniliste muudatuste öigused reserveeritud!

Töörõhk ja pumpamisvõimsus sõltuvad imikõrgusest ja ühendatud lisaseadmetest!

Võimalik pumbatav vedelikuhulk on seda suurem,

• mida väiksem on sissevõtu ja tõstekõrgus
• mida suurem on kasutatud voolikute läbimõõt
• mida lühemad on kasutatud voolikud
• mida vähem rõhulangust põhjustavad ühendatud tarvikud
