BP 3 Home - Pumpe Kärcher - Gratis brugsanvisning og manual

Produkttype	Hustrykpumpe
Mærke	Kärcher
Model	BP 3 Home
Spænding	230 V
Frekvens	50 Hz
Nominel effekt	800 W
Maks. flow	3000 l/h
Maks. sugehøjde	7 m
Maks. pumpetryk	0,36 MPa (3,6 bar)
Driftstryk	0,17 - 0,28 MPa (1,7 - 2,8 bar)
Maks. luftfyldningstryk	0,18 - 0,2 MPa (1,8 - 2,0 bar)
Maks. tilladt indre tryk	0,50 MPa (5,0 bar)
Vægt	11,5 kg
Tilladte væsketyper	Brugsvand, brøndvand, kildevand, regnvand, poolvand (doseret additiv)
Anvendelse	Kun til indendørs husholdningsbrug. Egner sig ikke til forstærkning af eksisterende rør.
Regelmæssig vedligeholdelse	Kontroller lufttrykket hver 6. måned (2,0 bar i tomgang). Skyl med rent vand efter brug med additiver.
Opbevaring	Tøm apparatet helt før opbevaring. Opbevar frostfrit.
Sikkerhed	Indbygget termisk beskyttelse (afbryder ved overophedning). Tilvalg: tørløbsbeskyttelse.
Tilbehør (ekstraudstyr)	Forfilter, sugeslange, kontraventil, tørløbsbeskyttelse, kompensationsslange osv.
Reparationsevne	Reparationer udføres udelukkende af autoriseret service. Må ikke adskilles selv.

Ofte stillede spørgsmål - BP 3 Home Kärcher

Hvordan udlufter man BP 3 Home pumpen?

Skru dækslet på fyldstudsen af og fyld vand på indtil det løber over, luk derefter tæt. Åbn afspærringsventilerne på tryksiden, før pumpen tilsluttes.

Hvorfor kører pumpen, men leverer ikke vand?

Det kan skyldes luft i pumpen (udluft igen) eller en lukket ventil på tryksiden. Kontroller også vandstanden i kilden.

Hvad gør man, hvis pumpen ikke starter eller stopper pludseligt?

Kontroller strømforsyningen (sikringer, stikkontakt). Hvis den termiske afbryder har slået fra (overophedning), skal du trække stikket ud og lade det køle af i op til 150 minutter, før du starter igen.

Hvordan indstiller man driftstrykket?

Driftstrykket er forudindstillet mellem 1,7 og 2,8 bar (afhængigt af model). Juster lufttrykket i beholderen til 2,0 bar (i tomgang) via luftventilen under hætten.

Hvilken regelmæssig vedligeholdelse er nødvendig?

Hver sjette måned kontrolleres lufttrykket i beholderen (2,0 bar i tomgang). Efter brug med additiver (pool) skylles med rent vand. Før opbevaring tømmes den helt.

Hvordan opbevarer man pumpen om vinteren?

Tøm al vand ud af pumpen (åbn drænproppen). Opbevar i et frostfrit rum for at undgå skader.

Hvorfor laver pumpen en vibrationslyd?

Det kan skyldes membranen i trykbeholderen. Prøv at reducere lufttrykket i beholderen til 2,0 bar for at dæmpe støjen.

Hvordan udlufter man kredsen?

Åbn en vandhane på tryksiden og lad pumpen køre, indtil vandet løber uden bobler. Kontroller, at sugeslangen er helt nedsænket.

Lukker kontraventilen ikke korrekt?

Kontroller kontraventilen på tryksiden: den skal være ren og i god stand. En fejl kan føre til tryktab og hyppige genstarter.

Hvad er garantien, og hvordan reparerer man apparatet?

Garantien dækker materiale- eller fabrikationsfejl. Ved reparation eller klage skal du kontakte forhandleren eller autoriseret Kärcher-service med købsbevis.

BRUGSANVISNING BP 3 Home Kärcher

Generelle henvisninger DA 1

Betjening DA 1

Pleje, vedligeholdelse DA 2

Transport DA 2

Opbevaring DA 2

Ekstratilbehør DA 3

Hjælp ved fejl DA 4

Tekniske data

DA 5

Generelle henvisninger

Kære kunde.

Læs den originale driftsvejledning før første gangs brug af maskinen og de vedlagte sikkerhedsanvisninger. Følg den nøje.

Opbevar de to hæfter til senere brug eller til senere ejere.

Bestemmelsesmæssig anvendelse

Denne maskine blev udviklet til privat brug og er ikke beregnet til erhvervsmæssig brug.

Producenten garanterer ikke for eventuelle skader som blev forårsaget af ikke bestemmelsesmæssigt brug eller ukorrekt betjening af apparatet.

Maskinen er beregmet som husholdningsvandværk.

Maskinen er kun beregnet til brug indendørs.

OBS

Pumpen er ikke egnet til at forstærke ledningstrykket.

Godkendte transportvæsker

■ Industrivand
Brøndvand
Kildevand
■ Regnvand
■ Svømmehalsvand (bestemmelsesmæssig dosering af additiver forudsat)

Miljøbeskyttelse

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet.

Betjening

Beskrivelse af apparat

Figur A

1 Kontraventil
2 Tilslutningsadapter for pumper G1
3 Låseprop
4 Tilslutning G1(33,3mm) sugeslange
5 Påfyldningsstuds
6 Tilslutning G1(33,3mm) trykledning

7 Bærehåndtag*

8 Apparatkontakt*

9 Luftventil (autoventil) med dæksel

10 Fod med aflangt hul til forskruning

11 Trykindikator

12 Aftapningsprop

13 Nettilslutningskabel med stik

* kun ved BP 3 Home

Forberedelse

→ Inden ibrugtagning skal trykket i luftfyldningen i kedlen kontrolleres. Påfør i givet fald op til 2,0 bar i frakoblet / trykløs tilstand med en normal luftpumpe.
→ Maskinen skal sikres imod skrid (evt. forskrues).
→ Fjern proppen.
→ Skru tilslutningsadapteren ind i pumpens sugetilslutning (indgang). Stram med hånden.
→ Skru kontraventilen på tilslutningsadapteren på sugetilslutningen. Stram med hånden.
→ Tilslut den vakuumfaste sugeslange med returstrømningsstop på sugesiden. (ås som ekstratilbehør)
→ Skru tilslutningsadapteren ind i pumpens tryktilslutning (udgang). Stram med hånden.
→ Tilslut trykledningen.

Figur B

→ Skru dækslet fra påfyldningsstudsen af og påfyld vand indtil det løber over.

→ Skru dækslet tæt på påfyldningsstudsen.

→ Åbn eksisterende afspærringsventiler i trykledningen.

OBS

Selv de mindste utætheder fører til fejlfunktioner.

→ Er forbindelserne utætte skal de tætnes med et egnet tætningsmiddel (f.eks. teflonbånd), for at undgå fejlfunktioner pga. lækage eller luftindsugning.

Fast installation

Ved en fast installation kan pumpen skues fast på en egnet overflade.

→ Fødderne skrues fast på en plan overflade med egnede skruer.

Ved en fast installation anbefales også at montere en fleksibel komponent på tryksiden, som f.eks. en bøjelig trykudligningsslange (se ekstratilbehør). Det har følgen-de fordele:

■ Mere fleksibilitet ved opstilling og montering.
■ Reducering af støj, siden der ellers overføres vibrationer til rørene.
■ Ved mindre lækager kobles pumpen ikke så ofte.

OBS

For at lette en senere tømning og trykreducing af systemet, anbefaler vi a montere en stophane imellem pumpe og trykledningen.

Ved tømning af pumpen kan lukning af stophanen for-hindre, at vand strømmer ud af trykledningen.

Drift

BP 3 Home:

→ Sæt netstikket i en stikdåse.
→ Tænd maskinen med maskinens kontakt.

BP 5 Home:

→ Sæt netstikket i en stikdåse.

OBS

Pumpen starter straks. Vent til pumpen starter at suge og transporterer jævnligt, luk så afspærringsventilerne i trykledningen. Efter abrydningstrykket opnås, afbryder trykafbryderen motoren. Kedlen er nu fyldt, vandværket er klar til brug.

For at undgå at pumpen beskadiges pga. overophedning, afbrydes strømmen vha. termokontakten i tilfælde af overophedning.

Efter nedkøling oprettes strømforsyningen igen.

OBS

Nedkølingstiden frem til genopstart af motoren kan være op til 150 min.

Til regulær sikring af vandmangel anbefaler vi brugen af en tørkøringssikring (se specialtilbehør).

OBS!

→ Træk netstikket ud af stikkontakten.

BP 5 Home:

→ Træk netstikket ud af stikkontakten.

Pleje, vedligeholdelse

⚠️FARE

Sluk for damprenseren og træk stikket ud ved alle former for vedligeholdelsesarbejde.

Pleje

Åbn og luk de indkoblede afspærringsventiler til trykreduktion. Systemet er fri for tryk.

→ ved transport af vand med tilsætninger, skal pumpen spoles med klart vand efter brugen.

Vedligeholdelse

→ Kontroller trykket i luftfyldningen i kedlen en gang hvert halve år. Påfyld evt. i afbrudt / trykløst tilstand til 2,0 bar (afbryd maskinen, åbn vandhanen).

Figur C

Luftventilen er under afdækningen. Skru afdækningen af mod uret.

Transport

⚠FORSIGTIG

Tag hensyn til maskinens vægt under transporten (se tekniske data) for at undgå ulykker og personskader.

Transport i køretøjer

→ Maskinen sikres/fastgøres, så den ikke kan vælte eller flytte sig.

Opbevaring

△FORSIGTIG

Tag hensyn til maskinens vægt ved valg af opbevaringssted (se tekniske data) for at undgå ulykker og personskader.

Opbevaring af damprenseren

→ Tøm apparatet fuldstændigt før opbevaring.
→ Maskinen opbevares et frostfrit sted.

Ekstratilbehør

Figurerne til det efterfølgende listede ekstratilbehør findes på side 4 i denne vejledning.
6.997-343.0 Pumpeforfilter, lille (gen-nemstrømning op til 4.000 l/h)	Pumpeforfilter for alle gængse pumper uden integreret filter. Til be-skyttelse af pumpen imod grove snavspartikler eller sand. Finfiltret kan vaskes. For pumper med G1(33.3 mm) tilslutningsgevind.
6.997-344.0 Pumpeforfilter, stor (gen-nemstrømning op til 6000 l/h)	Pumpeforfilter for alle gængse pumper uden integreret filter. Til be-skyttelse af pumpen imod grove snavspartikler eller sand. Finfiltret kan vaskes. For pumper med G1(33.3 mm) tilslutningsgevind.
6.997-350.0 Sugesæt 3,5 m, 3/4"	Komplet tilslutningsklar, vakuumfast sugeslange med sugefilter og tilbagestrømningsstop. Kan også anvendes som forlængelse til su-geslangen. For pumper med G1(33.3 mm) tilslutningsgevind.
6.997-349.0 Sugesæt 7,0 m, 3/4"
6.997-348.0 Sugeslange 3,5 m, 3/4"	Komplet tilslutningsklar, vakuumfast spiralslange til direkte opkobling til pumpen. Til forlængelse af sugesættet eller til anvendelse med su gefiltre. For pumper med G1(33.3 mm)- tilslutningsgevind.
6.997-359.0 Pumpetilslutningsstyk G1(33,3mm) inkl. kontraventil	Vakuumfast tilslutning til pumpens slanger.For pumper med G1 (33,3 mm)-tilslutningsgevind og 3/4" og 1" slanger, inklusive omløbermøtrik, slangeklemme, fladtætning og kontraventil.BEMÆRK→ Kontraventilen, som er inkluderet i sættet, må ikke monteres!
6.997-347.0 Vakuumfast spiralslange, metervare, 25 m, 3/4"	Vakuumfast spiralslange. Metervare til tilskæring af individuelle slangelængder. Kan bruges som individuelt sugesæt sammen med Kärcher tilslutningsstykker og Kärcher sugefiltre.
6.997-346.0 Vakuumfast spiralslange, metervare, 25 m, 1"
6.997-345.0 Sugefilter Basic 3/4" (19mm)	Til opkobling til sugeslange-metervare. Tilbagestrømningsstoppet forhindrer at det transporterede vand strømmer tilbage og reducerer indsugningstiden. Inklusive slangeklemmer.
6.997-342.0 Sugefilter med tilbagestrømningsstop, Basic, 1"
6.997-341.0 Sugefilter med returstrømningsstop, Premium	Til opkobling til sugeslange-metervare. Tilbagestrømningsstoppet forhindrer at det transporterede vand strømmer tilbage og reducerer indsugningstiden.Robust metal-kunststof-model. Passende til 3/4" (19mm) eller 1"(25,4mm) slanger.Inklusive slangeklemmer.
6.997-360.0 Sugeslange for rørledninger 0,5 m, 3/4"	Vakuumfast slange til reducing af støj ved stationære installationer. 1"(25,4mm) slange med tosidet G1(33,3mm) tilslutninggevind.OBS: Sugeslangen må ikke bruges som trykslange.
6.997-340.0 Tilslutningssæt Premium	Til indkobling af 3/4" (19 mm) vandslanger til pumpen med G1" (33,3 mm) tilslutningsgevind. Til forøget vandgennemstrømning.
6.997-417.0 Trykudligningsslange 3/4"(19mm), 1m	Trykudligningsslange til trykudligning ved installering i husholdets vandsystem. Til indkobling af pumpen i stive rørledningssystemer. Desuden forhindrer et internt magasinvolumeni slangen en hyppig ind- og udkobling af pumpen.G1(33.3 mm)-tilslutningsgevind.
6.997-355.0 Tørløbssikring Hvis der ikke løber	vand igennem pumpen, beskytter tørløbssikringer pumpen imod skader og afbryder pumpen automatisk. Med G1" (33,3mm) tilslutningsgevind.
6.997-546.0 TørløbssikringType E (CEE7/5)Landsversion BE,CZ, ES, FR, PL SK

Hjælp ved fejl

⚠FAREFor at undgå truende farer, må reparationer og udskiftning af reservedele på maskinen kun gennemføres af en godkendt kundeservice.Træk netstikket og afbryd maskinen inden der arbejdes på maskinen.

Fejl Årsag Afhjælpning
Pumpen kører men transporterer ikke	Luft i pumpen Se kapitel "Forberede".
	Luft kan ikke udslippe på tryksiden Åbn udttagelsesstedet på tryksiden
	Der er ikke noget vand. Kontroller vandforrådet.
Pumpen starter ikke eller standser pludse-ligt under driften	Strømforsyningen afbrudt Kontroller sikringer og el-forbindelser
	Termokontakten i motoren har afbrudt pumpen på grund af motorens overop-hedning.	Træk stikket, pumpen skal køles ned, rengør ind-sugningsområdet, tørkørsel skal forhindres OBSNedkølingstiden frem til genopstart af motoren kan være op til 150 min.
Pumpen frakobles automatisk og til igen	Termosikringen har afbrudt pumpen for at beskytte den mod overophedning hhv. til-koblet den igen efter nedkølingen.	Til forebyggelse af en gentagelse skal systemet kontrolleres for lækager og tætnes.
Motoren starter igen omgående efter af-brydningen	Tryk går tabt i systemet Kontroller forbindelserne inklusive tætningerne og vandets udløb.De ringeste utætheder har indflydelse på driften.
	Lufttrykket i kedlen er for lav. Kedlen skal påfyldes med 2.0 bar. Se kapitel "Ved-ligeholdelse".
	Kontraventilen lukkes ikke korrekt Kontroler kontraventilen på sugesiden.
	Membranen i trykkedlen er defekt Udskiftmembranen
Transportkapaciteten formindskes eller er for lav	Sugefilter eller kontraventil (specialtilbehør) tilsmudset	Rens sugefilteret, hhv. kontraventilen (specialtilbehør)
	Pumpens transportkapacitet er afhængigt af transporthøjden og det tilsluttede peri-feriudstyr	Tag højde for den max. transporthøjde, se tekniske data, vælg evt. en anden diameter eller en anden længde til slangen
Vibrerende lyd ved vandudtagelsen	Membran i trykkedlen vibrerer Driftsbetinget lyd som kan afhælpes ved at reduce-re lufpåfyldningens tryk i magasinkedlen.

Vores Kärcher-afdeling hjælper gerne, hvis De har spørgsmål, eller der er fejl på støvsugeren. Se adressen på bag-siden.

Tekniske data

Spænding V 230 230		BP 3 Home BP 5	Home
Frekvens Hz 50 50
Ydelse P_nom.	W 800 1100
Max. transportkapacitet l/h 3000 4500

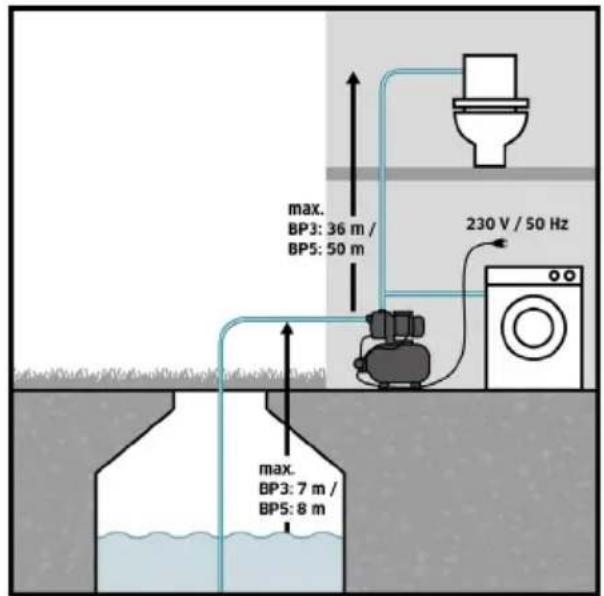

Max. indsugningshøjde m 7 8
Pumpens max. tryk MPa (bar) 0,36 (3,6)	0,5	(5,0)
Arbejdstryk	MPa (bar)	0,17 - 0,28 (1,7 - 2,8)	0,19 - 0,3 (1,9 - 3,0)
Max. tryk af luftpåfyldningen i magasinkedlen	MPa (bar)	0,18 - 0,2 (1,8 - 2,0)	0,18 - 0,2 (1,8 - 2,0)
Max. tilladt indvendig tryk i magasinkedlen	MPa (bar)	0,50 (5,0)	0,50 (5,0)
Vægt	kg	11,5 14,7

Forbehold for tekniske ændringer!

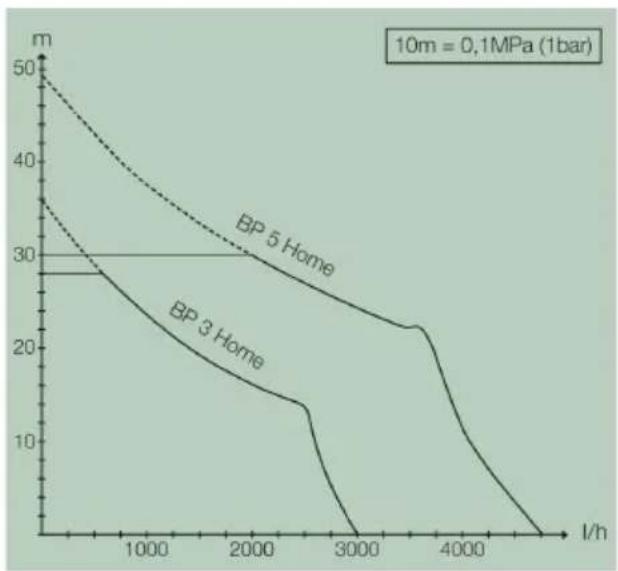

Driftstryk og transportkapacitet er afhængigt af indsugningshøjden og det tilsluttede periferiudstyr.

Den mulige transportkapacitet er større:

• jo ringere opsugnings- og transporthøjden er
• jo større diameteren af de brugte slanger er
• desto kortere de brugte slanger er
• jo ringere tryk forårsager det tilsluttede tilbehør
