BP 3 Home - Pumpe Kärcher - Kostenlose Bedienungsanleitung

Produkttyp	Hauswasserwerk
Marke	Kärcher
Modell	BP 3 Home
Spannung	230 V
Frequenz	50 Hz
Nennleistung	800 W
Max. Durchfluss	3000 l/h
Max. Saughöhe	7 m
Max. Pumpendruck	0,36 MPa (3,6 bar)
Betriebsdruck	0,17 - 0,28 MPa (1,7 - 2,8 bar)
Max. Luftfülldruck	0,18 - 0,2 MPa (1,8 - 2,0 bar)
Max. zulässiger Innendruck	0,50 MPa (5,0 bar)
Gewicht	11,5 kg
Zulässige Flüssigkeitsarten	Brauchwasser, Brunnenwasser, Quellwasser, Regenwasser, Schwimmbadwasser (dosiertes Additiv)
Verwendung	Nur für den Innenbereich im Haushalt. Nicht geeignet zur Verstärkung einer bestehenden Leitung.
Regelmäßige Wartung	Alle 6 Monate den Luftdruck prüfen (2,0 bar im leeren Zustand). Nach Verwendung mit Additiven mit klarem Wasser spülen.
Lagerung	Gerät vor Lagerung vollständig entleeren. Frostfrei aufbewahren.
Sicherheit	Integrierter Thermoschutz (Abschaltung bei Überhitzung). Option: Trockenlaufschutz.
Optional erhältliches Zubehör	Vorfilter, Saugschlauch, Rückschlagventil, Trockenlaufschutz, Ausgleichsschlauch usw.
Reparierbarkeit	Reparaturen ausschließlich durch autorisierten Kundendienst. Nicht selbst zerlegen.

Häufig gestellte Fragen - BP 3 Home Kärcher

Wie wird die Pumpe BP 3 Home entlüftet?

Schrauben Sie den Deckel der Einfüllöffnung (Füllstutzen) ab und füllen Sie Wasser bis zum Überlaufen ein, dann fest verschließen. Öffnen Sie die Absperrventile auf der Druckseite, bevor Sie die Pumpe einschalten.

Warum läuft die Pumpe, fördert aber kein Wasser?

Dies kann an Luft in der Pumpe liegen (erneut entlüften) oder an einem geschlossenen Ventil auf der Druckseite. Überprüfen Sie auch den Wasserstand in der Quelle.

Was tun, wenn die Pumpe nicht anläuft oder plötzlich stoppt?

Überprüfen Sie die Stromversorgung (Sicherungen, Steckdose). Wenn der Thermoschalter ausgelöst hat (Überhitzung), ziehen Sie den Netzstecker und lassen Sie das Gerät bis zu 150 Minuten abkühlen, bevor Sie es wieder einschalten.

Wie stellt man den Betriebsdruck ein?

Der Betriebsdruck ist werkseitig zwischen 1,7 und 2,8 bar eingestellt (je nach Modell). Stellen Sie den Luftdruck im Druckbehälter über das pneumatische Ventil unter der Kappe auf 2,0 bar (im leeren Zustand) ein.

Welche regelmäßige Wartung ist erforderlich?

Alle sechs Monate den Luftdruck des Druckbehälters prüfen (2,0 bar im leeren Zustand). Nach Verwendung mit Additiven (Schwimmbad) mit klarem Wasser spülen. Vor der Lagerung vollständig entleeren.

Wie lagert man die Pumpe im Winter?

Entleeren Sie das Wasser vollständig aus der Pumpe (Ablassschraube öffnen). Lagern Sie sie in einem frostfreien Raum, um Schäden zu vermeiden.

Warum macht die Pumpe ein vibrierendes Geräusch?

Dies kann von der Membran des Druckbehälters kommen. Versuchen Sie, den Luftdruck im Behälter auf 2,0 bar zu reduzieren, um das Geräusch zu dämpfen.

Wie entlüftet man den Kreislauf?

Öffnen Sie einen Hahn auf der Druckseite und lassen Sie die Pumpe laufen, bis das Wasser blasenfrei fließt. Stellen Sie sicher, dass der Saugschlauch vollständig eingetaucht ist.

Schließt das Rückschlagventil nicht richtig?

Überprüfen Sie das Rückschlagventil auf der Druckseite: Es muss sauber und in gutem Zustand sein. Ein Defekt kann zu Druckverlust und häufigen Neustarts führen.

Wie ist die Garantie und wie repariert man das Gerät?

Die Garantie deckt Material- oder Herstellungsfehler ab. Für Reparaturen oder Reklamationen wenden Sie sich mit dem Kaufbeleg an den Händler oder den autorisierten Kärcher-Kundendienst.

BEDIENUNGSANLEITUNG BP 3 Home Kärcher

Inhaltsverzeichnis DE 1

Allgemeine Hinweise DE 1

Bedienung DE 1

Pflege, Wartung DE 2

Transport DE 2

Lagerung DE 2

Sonderzubehör DE 3

Hilfe bei Störungen DE 4

Technische Daten DE 5

Allgemeine Hinweise

Sehr geehrter Kunde.

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinweise.

Handeln Sie danach. Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäße Verwendung

Dieses Gerät wurde für den privaten Gebrauch entwickelt und ist nicht für die Beanspruchungen des gewerblichen Einsatzes vorgesehen.

Der Hersteller haftet nicht für eventuelle Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden.

Das Gerät ist zum Einsatz als Hauswasserwerk bestimmt.

Dieses Gerät ist nur für den Gebrauch in Innenräumen bestimmt.

Hinweis

Die Pumpe ist nicht zur Verstärkung des vorhandenen Leitungsdrucks geeignet.

Zugelassene Förderflüssigkeiten

■ Brauchwasser
■ Brunnenwasser
■ Quellwasser
■ Regenwasser
■ Schwimmbadwasser (bestimmungsgemäße Dosierung der Additive vorausgesetzt)

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kunden-dienststelle.

Bedienung

Gerätebeschreibung

Abbildung A

1 Rückschlagventil
2 Anschluss-Adapter für Pumpen G1
3 Verschlussstopfen
4 Anschluss G1 (33,3 mm) Saugleitung
5 Einfüllstutzen
6 Anschluss G1 (33,3 mm) Druckleitung
7 Tragegriff*
8 Geräteschalter*
9 Luftventil (Autoventil) mit Verschlusskappe
10 Standfuss mit Langloch zur Verschraubung
11 Druckanzeige
12 Ablassschraube
13 Netzanschlusskabel mit Stecker

* nur bei BP 3 Home

Vorbereiten

→ Vor Inbetriebnahme Druck der Luftfüllung im Speicherkessel prüfen. Ggf. im ausgeschalteten / drucklosen Zustand mit einer handelsüblichen Luftpumpe auf 2,0 bar nachfüllen.
→ Gerät gegen Verrutschen sichern (evtl. verschrauben).
→ Verschlussstopfen entfernen.
→ Anschluss-Adapter in Sauganschluss der Pumpe (Eingang) schrauben. Von Hand anziehen.
→ Rückschlagventil auf Anschluss-Adapter am Sauganschluss schrauben. Von Hand anziehen.
→ Vakuumfesten Saugschlauch mit integriertem Rückflussstop an Saugseite anschließen. (als Sonderzubehör erhältlich)
→ Anschluss-Adapter in Druckanschluss der Pumpe (Ausgang) schrauben. Von Hand anziehen.
→ Druckleitung anschließen.

Abbildung B

→ Deckel am Einfüllstutzen abschrauben und Wasser bis zum Überlaufen einfüllen.
→ Deckel fest auf den Einfüllstutzen schrauben.
→ Vorhandene Absperrventile in der Druckleitung öffnen.

Hinweis

Bereits geringe Undichtigkeiten führen zu Fehlfunktionen.

→ Bei Undichtigkeiten alle Verbindungen mit einem geeigneten Dichtmittel (z. B. Teflonband) abdichten, um Fehlfunktionen durch Leckage oder Luftansaugung zu vermeiden.

Festinstallation

Bei einer Festinstallation kann die Pumpe auf einer geeigneten Oberfläche festgeschraubt werden.

→ Standfüße mit geeigneten Schrauben auf ebener Oberfläche festschrauben.

Zusätzlich empfiehlt es sich bei einer Festinstallation druckseitig eine flexible Komponente, wie z. B. einen flexiblen Druckausgleichsschlauch (siehe Sonderzubehör), zu montieren. Dies hat folgende Vorteile:

■ Mehr Flexibilität bei der Aufstellung und Montage.
■ Geräuschreduzierung, da keine Schwingungen an Leitungsrohre übertragen werden.
■ Bei kleineren Leckagen schaltet die Pumpe weniger oft.

Hinweis

Um die spätere Entleerung und Druckentlastung des Systems zu vereinfachen, empfehlen wir die Montage eines Absperrhahns zwischen Pumpe und Druckleitung.

(nicht im Lieferumfang enthalten)

Bei einer Entleerung der Pumpe kann durch Schließen des Absperrhahns verhindert werden, dass das Wasser aus der Druckleitung abfließt.

Betrieb

BP 3 Home:

→ Netzstecker in Steckdose stecken.
→ Gerät am Geräteschalter einschalten.

BP 5 Home:

→ Netzstecker in Steckdose stecken.

Hinweis

Pumpe läuft sofort an. Warten bis Pumpe ansaugt und gleichmäßig fördert, dann Absperrventile in Druckleitung schließen. Nach Erreichen des Abschaltdrucks schaltet der Druckschalter den Motor aus. Der Speicherkessel ist jetzt gefüllt, das Hauswasserwerk ist betriebsbereit.

Bei fehlender Wasserzufuhr wird der Abschaltdruck nicht erreicht, der Druckschalter kann das Gerät nicht mehr abschalten. Dadurch erhitzt sich das Wasser im Pumpenkopf.

Um eine Beschädigung der Pumpe durch Überhitzung zu vermeiden, wird bei Überhitzung die Stromzufuhr durch den Thermoschalter unterbrochen.

Nach dem Abkühlen wird die Stromzufuhr wieder hergestellt.

Hinweis

Die Abkühlzeit bis zum Wiederanlauf des Motors kann bis zu 150 min betragen.

Wir empfehlen zur regulären Absicherung des Wassermangels den Einsatz einer Trockenlaufsicherung (siehe Sonderzubehör).

ACHTUNG

System steht unter Druck!

(Druck siehe Kapitel technische Daten)

Betrieb beenden

BP 3 Home:

→ Gerät am Geräteschalter ausschalten.
→ Netzstecker aus Steckdose ziehen.

BP 5 Home:

→ Netzstecker aus Steckdose ziehen.

Pflege, Wartung

⚠GEFAHR

Vor allen Pflege- und Wartungsarbeiten das Gerät ausschalten und den Netzstecker ziehen.

Pflege

Angeschlossene Absperrventile zur Druckentlastung öffnen und wieder schließen. Das System ist drucklos.

→ Bei Förderung von Wasser mit Zusätzen, Pumpe nach jedem Gebrauch mit klarem Wasser durchspülen.

Wartung

→ Druck der Luftfüllung im Speicherkessel halbjährlich prüfen. Ggf. im ausgeschalteten / drucklosen Zustand auf 2,0 bar nachfüllen (Gerät ausstecken, Wasserhahn öffnen).

Abbildung C

Das Luftventil befindet sich unter der Abdeckung. Abdeckung gegen den Uhrzeigersinn abschrauben.

Transport

△VORSICHT

Um Unfälle oder Verletzungen zu vermeiden, beim Transport das Gewicht des Gerätes beachten (siehe technische Daten).

Transport in Fahrzeugen

→ Gerät gegen Verrutschen und Kippen sichern.

Lagerung

△VORSICHT

Um Unfälle oder Verletzungen zu vermeiden, bei der Auswahl des Lagerortes das Gewicht des Gerätes beachten (siehe technische Daten).

Gerät aufbewahren

→ Gerät vor Lagerung vollständig entleeren.
→ Gerät an einem frostfreien Ort aufbewahren.

Sonderzubehör

Die Abbildungen der nachfolgend aufgeführten Sonderzubehöre finden Sie auf Seite 4 dieser Anleitung.
6.997-343.0 Pumpenvorfilter, klein(Durchfluss bis 4000 l/h)		Pumpenvorfilter für alle gängigen Pumpen ohne integrierten Filter.Zum Schutz der Pumpen vor groben Schmutzpartikeln oder Sand.Der Feinfilter ist waschbar. Für Pumpen mit G1 (33,3 mm) Anschlussgewinde.
6.997-344.0 Pumpenvorfilter, groß(Durchfluss bis 6000 l/h)		Pumpenvorfilter für alle gängigen Pumpen ohne integrierten Filter.Zum Schutz der Pumpen vor groben Schmutzpartikeln oder Sand.Der Feinfilter ist waschbar. Für Pumpen mit G1 (33,3 mm) Anschlussgewinde.
6.997-350.0	Sauggarnitur 3,5 m, 3/4"	Komplett anschlussfertiger, vakuumfester Spiralschlauch mit Saugfilter und Rückflussstopp. Auch als Verlängerung des Saugschlauchs verwendbar. Für Pumpen mit G1 (33,3 mm) Anschlussgewinde.
6.997-349.0 Sauggarnitur 7,0 m, 3/4"
6.997-348.0	Saugschlauch 3,5 m, 3/4"	Komplett anschlussfertiger, vakuumfester Spiralschlauch zum Direktanschluss an die Pumpen. Zur Verlängerung der Sauggarnitur oder zur Verwendung mit Saugfiltern. Für Pumpen mit G1 (33,3 mm) Anschlussgewinde.
6.997-359.0 Pumpenanschlussstück G1(33,3 mm) inkl. Rückschlagventil		Vakuumfester Anschluss der Schläuche an die Pumpe.Für Pumpen mit G1 (33,3 mm) Anschlussgewinde und 3/4" sowie 1"Schläuche, inklusive Überwurfmutter, Schlauchklemme, Flachdichtung und Rückschlagventil.ACHTUNG→ Das im Set enthaltene Rückschlagventil nicht montieren!
6.997-347.0 Vakuumfester Spiralschlauch, Meterware,25 m, 3/4"		Vakuumfester Spiralschlauch. Meterware zum Zuschneiden von individuellen Schlauchlängen. Kombiniert mit den Kärcher Anschlussstücken und den Kärcher Saugfiltern als individuelle Sauggarnitur einsetzbar.
6.997-346.0 Vakuumfester Spiralschlauch, Meterware, 25m, 1"
6.997-345.0	Saugfilter Basic 3/4" (19mm)	Zum Anschluss an die Saugschlauch-Meterware. Der Rückflussstopp verhindert das Zurückfließen des geförderten Wassers und verkürzt dadurch die Wiederansaugzeit. Inklusive Schlauchklemme.
6.997-342.0 Saugfilter mit Rückflussstopp, Basic, 1"
6.997-341.0 Saugfilter mit Rückflussstopp, Premium		Zum Anschluss an die Saugschlauch-Meterware. Der Rückflussstopp verhindert das Zurückfließen des geförderten Wassers und verkürzt dadurch die Wiederansaugzeit.Robuste Metall-Kunststoff-Ausführung. Passend für 3/4" (19mm) und 1" (25,4mm) Schläuche.Inklusive Schlauchklemme.
6.997-360.0 Saugschlauch für Rohrleitungen 0,5 m, 3/4"		Vakuumfester Schlauch zur Geräuschreduzierung bei Festinstallation. 1" (25,4mm) Schlauch mit beidseitigem G1 (33,3mm) Anschlussgewinde.Achtung: Der Saugschlauch darf nicht als Druckschlauch eingesetzt werden.
6.997-340.0	Anschlusssatz Premium	Zum Anschluss von 3/4" (19 mm) Wasserschläuchen an Pumpen mit G1 (33,3 mm) Anschlussgewinde. Für erhöhten Wasserdurchfluss.
6.997-417.0 Druckausgleichsschlauch 3/4" (19mm), 1m		Anschlussschlauch zum Druckausgleich in der Hauswasserinstallation. Zum Anschluss der Pumpe an starre Rohrleitungssysteme. Zu-dem verhindert internes Speichervolumen im Schlauch häufiges Ein-und Ausschalten der Pumpe.G1 (33,3 mm) Anschlussgewinde.
6.997-355.0	Trockenlaufsicherung	Läuft kein Wasser durch die Pumpe, schützt die Trockenlaufsicherung die Pumpe vor Schäden und schaltet diese automatisch ab. Mit G1 (33,3mm) Anschlussgewinde.
6.997-546.0 TrockenlaufsicherungTyp E (CEE7/5)Länderversion BE,CZ, ES,FR, PL SK

Hilfe bei Störungen

⚠GEFAHRUm Gefährdungen zu vermeiden, dürfen Reparaturen und der Einbau von Ersatzteilen nur vom autorisierten Kundendienst durchgeführt werden.Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.
Störung Ursache Behebung
Pumpe läuft aber för-dert nicht	Luft in der Pumpe siehe Kapitel „Vorbereiten“
	Luft kann an der Druckseite nicht entwei-chen	Entnahmestelle an der Druckseite öffnen
	Kein Wasser vorhanden. Wasserreservoir	überprüfen.
Pumpe läuft nicht an oder bleibt während des Betriebs plötzlich stehen	Stromversorgung unterbrochen Sicherungen und elektrische Verbindungen prüfen.
	Thermoschutzschalter im Motor hat die Pumpe wegen Überhitzung des Motors abgeschaltet.	Netzstecker ziehen, Pumpe abkühlen lassen, An-saugbereich reinigen, Trockenlauf verhindern.HinweisDie Abkühlzeit bis zum Wiederanlauf des Motors kann bis zu 150 min betragen.
Pumpe schaltet sich selbst aus und auch wieder ein	Thermoschutzsicherung hat die Pumpe zum Schutz vor Überhitzung abgeschaltet bzw. nach Abkühlung wieder eingeschal-tet.	Um einer Wiederholung vorzubeugen sollte das System auf Leckagen überprüft und abgedichtet werden.
Motor läuft nach dem Abschalten sofort wieder an	Druck im System geht verloren Verbindungen inklusive Dichtungen überprüfen und Wasseraustritt kontrollieren.Geringste Undichtheiten wirken sich auf den Betrieb aus.
	Luftdruck im Speicherkessel ist zu nied-rig.	Speicherkessel mit 2,0 bar befüllen. Siehe Kapitel „Wartung“
	Rückschlagventil schließt nicht richtig	Rückschlagventil auf Saugseite überprüfen.
	Membrane im Druckkessel defekt Membrane erneuern lassen
Förderleistung nimmt ab oder ist zu gering	Saugfilter oder Rückschlagventil (Son-derzubehör) verunreinigt	Saugfilter bzw. Rückschlagventil (Sonderzubehör) reinigen
	Förderleistung der Pumpe ist abhängig von der Förderhöhe und der angeschlos-senen Peripherie	Max. Förderhöhe beachten, siehe technische Da-ten, ggf. anderen Schlauchdurchmesser oder an-dere Schlauchlänge wählen.
Vibrierendes Geräusch bei Wasserent-nahme	Membran im Druckkessel vibriert Betriebsbedingtes Geräusch das durch Reduzie-ren des Drucks der Luftfüllung im Speicherkessel beseitigt werden kann.

Bei Fragen oder Störungen hilft Ihnen unsere Kärcher-Niederlassung gerne weiter. Adresse siehe Rückseite.

Technische Daten

Spannung V 230 230		BP 3 Home BP 5 Home
Frequenz Hz 50 50
Leistung P_nenn	W 800 1100
Max. Fördermenge l/h 3000 4500
Max. Ansaughöhe m 7 8
Max. Druck der Pumpe MPa (bar) 0,36 (3,6)	0,5 (5,0)
Arbeitsdruck	MPa (bar)	0,17 - 0,28 (1,7 - 2,8)	0,19 - 0,3 (1,9 - 3,0)
Max. Druck der Luftfüllung im Speicherkessel	MPa (bar)	0,18 - 0,2 (1,8 - 2,0)	0,18 - 0,2 (1,8 - 2,0)
Max. zulässiger Innendruck im Speicherkessel	MPa (bar)	0,50 (5,0)	0,50 (5,0)
Gewicht	kg	11,5 14,7

Technische Änderungen vorbehalten!

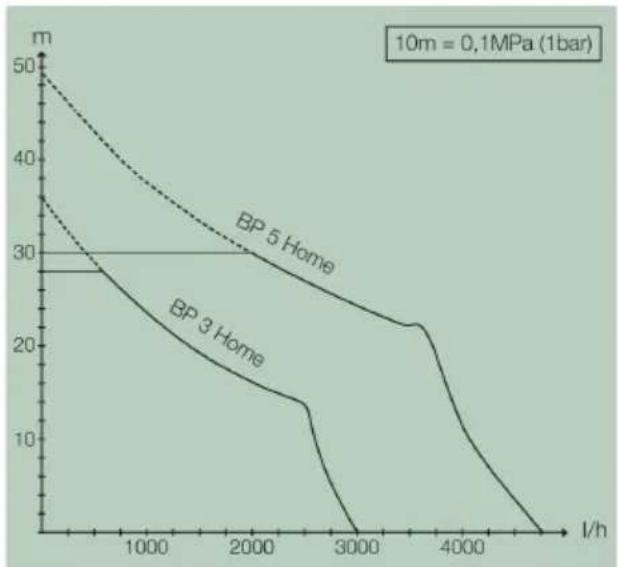

Betriebsdruck und Fördermenge ist abhängig von der Ansaughöhe und der angeschlossenen Peripherie!

Die mögliche Fördermenge ist umso größer:

• je geringer die Ansaug- und Förderhöhen sind
• je größer die Durchmesser der verwendeten Schläuche sind
• umso kürzer die verwendeten Schläuche sind
• je weniger Druckverlust das angeschlossene Zubehör verursacht
