Ürün tipi	Ev tipi su basınç pompası
Marka	Kärcher
Model	BP 3 Home
Gerilim	230 V
Frekans	50 Hz
Anma gücü	800 W
Maks. debi	3000 l/h
Maks. emiş yüksekliği	7 m
Maks. pompa basıncı	0,36 MPa (3,6 bar)
İşletme basıncı	0,17 - 0,28 MPa (1,7 - 2,8 bar)
Maks. hava dolum basıncı	0,18 - 0,2 MPa (1,8 - 2,0 bar)
İzin verilen maks. iç basınç	0,50 MPa (5,0 bar)
Ağırlık	11,5 kg
İzin verilen akışkan türleri	Kullanım suyu, kuyu suyu, kaynak suyu, yağmur suyu, havuz suyu (dozaj katkılı)
Kullanım	Sadece iç mekan ev kullanımı. Mevcut bir tesisatı güçlendirmek için uygun değildir.
Düzenli bakım	Her 6 ayda bir hava basıncını kontrol edin (boşta 2,0 bar). Katkı maddeleriyle kullanımdan sonra temiz suyla durulayın.
Depolama	Depolamadan önce cihazı tamamen boşaltın. Donmaya karşı koruyun.
Güvenlik	Dahili termal koruma (aşırı ısınmada kesme). Seçenek: kuru çalışma koruması.
İsteğe bağlı aksesuarlar	Ön filtre, emiş hortumu, çek valf, kuru çalışma koruması, denge hortumu vb.
Onarılabilirlik	Onarımlar yalnızca yetkili servis tarafından yapılmalıdır. Kendi başınıza sökmeyin.

Sık sorulan sorular - BP 3 Home Kärcher

BP 3 Home pompası nasıl suyla doldurulur?

Dolum hortumu kapağını (dolum ağzı) sökün ve taşana kadar su doldurun, ardından sıkıca kapatın. Pompayı prize takmadan önce basınç tarafındaki kapatma vanalarını açın.

Pompa çalışıyor ancak su vermiyorsa nedeni nedir?

Bu, pompada hava olmasından (tekrar su doldurun) veya basınç tarafındaki vananın kapalı olmasından kaynaklanabilir. Ayrıca kaynaktaki su seviyesini kontrol edin.

Pompa çalışmıyorsa veya aniden duruyorsa ne yapmalıyım?

Elektrik beslemesini kontrol edin (sigortalar, priz). Termal şalter kesmişse (aşırı ısınma), fişi çekin ve yeniden çalıştırmadan önce 150 dakikaya kadar soğumaya bırakın.

İşletme basıncı nasıl ayarlanır?

İşletme basıncı modele göre 1,7 ile 2,8 bar arasında önceden ayarlanmıştır. Kapak altındaki hava valfi aracılığıyla kazandaki hava basıncını 2,0 bar'a (boşta) ayarlayın.

Hangi düzenli bakım gereklidir?

Her altı ayda bir kazan hava basıncını kontrol edin (boşta 2,0 bar). Katkı maddeleriyle (havuz) kullanımdan sonra temiz suyla durulayın. Depolamadan önce tamamen boşaltın.

Pompa kışın nasıl saklanır?

Pompadaki suyu tamamen boşaltın (tahliye tapasını açın). Donmaya karşı korunaklı bir yerde saklayın.

Pompa neden titreşim sesi çıkarıyor?

Bu, basınç tankı membranından kaynaklanıyor olabilir. Sesi azaltmak için kazandaki hava basıncını 2,0 bar'a düşürmeyi deneyin.

Devredeki hava nasıl tahliye edilir?

Basınç tarafında bir musluk açın ve su kabarcıksız akana kadar pompayı çalıştırın. Emiş hortumunun iyice suya daldırıldığından emin olun.

Çek valf düzgün kapanmıyor mu?

Basınç tarafındaki çek valfi kontrol edin: temiz ve iyi durumda olmalıdır. Bir arıza, basınç kaybına ve sık sık yeniden başlatmalara neden olabilir.

Garanti nedir ve cihaz nasıl tamir edilir?

Garanti, malzeme veya üretim hatalarını kapsar. Herhangi bir onarım veya şikayet için, satın alma belgesiyle birlikte satıcı veya yetkili Kärcher servis merkezi ile iletişime geçin.

KULLANIM KILAVUZU BP 3 Home Kärcher

Temizlik, Bakım TR 2

Taşıma TR2

Depolama TR 2

Özel aksesuar TR 3

Arizalarda yardım TR 4

Teknik Bilgiler TR 5

Genel bilgiler

Sayın müşterimiz,

Cihazınızı ilk defa kullanmadan önce bu orijinal kullanım kılavuzunu ve birlikte verilen güvenlik uyarılarını okuyun. Buna göre

davranın. Her iki kitabı da daha sonra tekrar kullanmak ya da cihazın sonraki kullanıcılarına ilemek üzere saklayın.

Kurallara uygun kullanım

Bu cihaz özel kullanım için geliştirilmiştir ve cihazın ticari kullanım taleplerini karşılaması öngörülmemiştir.

Üretici, amacına uygun olmayan ya da hatalı kullanım sonucu oluşan hasarlar için sorumluluk üstlenmez.

Cihaz, ev su tesisatında kullanım için üretilmiştir.

Bu cihaz, sadece iç mekanlarda kullanım için üretilmiştir.

Not

Pompa, mevcut hat basıncını güçlendirmek için uygun değildir.

İzin verilen sevk sıvıları

Kullanıma suyu

■ Kuyu suyu

■ Memba suyu

■ Yağmur suyu

■ Yüzme havuzu suyu (katkı maddesinin doğru şekilde dozaj ayarı önkoşuldur)

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yerlere gönderin

Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Bu nedenle eski cihazları lütfen öngörülen toplama sistem-

leri aracılığıyla imha edin

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

Kullanımı

Cihaz tanýmý

Şekil A

1 Tek yönlü valf

2 G1 pompalar için bağlantı adaptörü

3 Kapak tapası

4 Bağlantı G1(33,3mm) Vakum hattı

5 Dolum ağzı

6 Bağlantı G1(33,3mm) Basınç hattı

7 T a ş i m a k o l u *

8 Cihaz şalteri*

9 Kapaklı hava valfi (araç valfi)

10 Vida bağlantısı için uzun delikli kaide

11 Basınç göstergesi

12 Tahliye tapası

13 Soketli elektrik fişi kablosu

* sadece BP 3 Home'da

Hazırlık

→ İşletime almadan önce, depolama kazanındaki hava dolumu basıncını kontrol edin. Gerekirse kapalı / basınçsız durumda piyasada yaygın bir hava pompası ile 2,0 bara kadar ilave dolum yapın.

→ Cihazı kaymaya karşı emniyete alın (gerekirse vidalayın).

→ Kapatma tapasını çıkartın.

→ Bağlantı adaptörünü pompanın emme bağlantısına (giriş) vidalayın. Elinizle sıkın.

→ Tek yönlü valfi, emme bağlantısındaki bağlantı adaptörüne vidalayın. Elinizle sıkın.

→ Entegre geri akış durdurucusu bulunan vakuma dayanıklı emme hortumunu emme tarafına bağlayın. (Özel aksesuar olarak temin edilebilir)

→ Bağlantı adaptörünü pompanın basınç bağlantısına (çıkış) vidalayın. Elinizle sıkın.

→ Basınç hattını vidalayın.

Şekil B

→ Kapağı dolum ağzından sökün ve suyu taşana kadar doldurun.

→ Kapağı dolum ağzına vidalayın.

→ Basınç hattındaki mevcut kapatma valfını açın.

Not

Az miktardaki sızdırmalar bile hatalı çalışmalara neden olur.

→ Sızıntı veya hava emişi nedeniyle meydana gelen hatalı çalışmaları önlemek için sızdırmalarda tüm bağlantıları uygun bir yalıtım maddesi ile (örn. teflon bant) izole edin.

Sabit kurulum

Bir sabit kurulum durumunda poma uygun bir üst yüze-ye vidalanabilir.

→ Kaideleri uygun civatalarla düz bir üst yüzeye vida-layın.

Bir sabit kurulumda basınç tarafına ilave olarak esnek bir bileşen, örn. esnek bir basınç dengeleme hortumu (bkz. özel aksesuar), takmanız tavsiye edilir. Bunun aşağıdaki avantajları vardı:

■ Kurulum ve montaj sırasında daha fazla esneklik.
■ Hat borularına titreşim aktarılmadığı için ses azalması

■ Küçük sızıntı durumunda pompa daha az çalışır. Not

Sistemin daha sonra boşaltılması ve basınç boşaltmayı kolaylaştırmak için, pompa ve basınç hattı arasına bir kesme vanasının takılmasını öneriyoruz.

(Teslimat kapsamında bulunmamaktadır)

Pompanın boşaltılması sırasında, kesme vanası kapatılarak suyun basınç hattından dışarı akması önlenebilir.

Çalıştırma

BP 3 Home:

→ Elektrik fişini prize takın.
→ Cihazı, cihaz şalterinden açın.

BP 5 Home:

→ Elektrik fişini prize takın.

Not

Pompa çalışmaya başlar. Pompa emme ve eşit oranlı sevk yapana kadar bekleyin, daha sonra basınç hattındaki kesme valflarını kapatın. Kapatma basıncına ulaştıktan sonra, basınç şalteri motoru kapatır. Depolama kazanı şimdi dolu, ev su tesisatı çalışmaya hazırlır.

Eksik su beslemesinde kapatma basıncına ulaşılamaz, basınç şalteri cihazı artık kapatamaz. Böylece pompa kafasındaki su ısınır.

Pompanın aşırı ısınmadan kaynaklı hasar görmesini engellemek için aşırı ısınma esnasında termik şalter üzerinden akım beslemesi kesilir.

Soğuduktan sonra akım beslemesi tekrar oluşturulur. Not

Motorun tekrar çalıştırılmasına kadar geçen soğutma süresi 150 dk. kadar sürebilir.

Su eksikliğinin düzenli şekilde emniyete alınması için, bir kuru çalışma emniyetinin kullanılmasını öneriyoruz (bkz. özel aksesuar).

DİKKAT

Sistem basınç altındadır!

(Basınç için Bkz. Teknik bilgiler bölümü)

Cihazın kapatılması

BP 3 Home:

→ Cihazı, cihaz şalterinden kapatın.
→ Cihazın fişini prizden çekin.

BP 5 Home:

→ Cihazın fişini prizden çekin.

Temizlik, Bakım

TEHLIKE

Bütün bakım ve temizlik çalışmalarında cihaz kapatılmalı şebeke kablosu prizden çıkartılmalıdır.

Temizlik

Basınç boşaltma, için bağlı bulunan kapatma valflarını açın ve kapatın. Sistem basınçsızdır.

→ Katkılı suyun sevk edilmesi durumunda, her kullanımdan sonra pompa temiz suyla yıkanmalıdır.

Bakım

→ Depolama kazanındaki hava dolumunu her altı ayda bir kontrol edin. Gerekirse, kapalı / basınçsız durumda 2,0 bar'a kadar ekleyin (cihazı çıkartın, su vanasını açın).

Şekil C

Hava valfi, kapağın altında bulunmaktadır. Kapağı, saat yönünün tersine doğru çevirerek sökün.

Taşıma

TEDBIR

Kazaları veya yaralanmaları önlemek için, taşıma sırasında cihazın ağırlığına dikkat edin (bkz. Teknik bilgi- ler).

Araçlarda taşıma

→ Cihazı kaymaya ve devrilmeye karşı emniyete alın.

Depolama

TEDBIR

Kazaları veya yaralanmaları önlemek için, depolama yerini seçerken cihazın ağırlığına dikkat edin (bkz. Teknik bilgiler).

Cihazın saklanması

→ Depolamadan önce cihazı komple boşaltın.
→ Cihazı donma tehlikesi bulunmayan bir yerde saklayın.

Özel aksesuar

Aşağıda belirtilen özel aksesuarların şekillerini bu kullanım kılavuzunun 4. sayfasında bulabilirsiniz.
6.997-343.0 Pompa ön filtresi, küçük(4.000 l/s'ye kadar debi)	Entegre filtre içermeyen tüm mevcut pompalar için pompa ön filtresi.Pompaları kaba kir partikülleri ve kuma karşı korumak için. Mikro fil-tre yıkanabilir. G1 (33,3 mm) bağlantı dişli pompalar için.
6.997-344.0 Pompa ön filtresi, büyüll(6.000 l/s'ye kadar debi)	Entegre filtre içermeyen tüm mevcut pompalar için pompa ön filtresi.Pompaları kaba kir partikülleri ve kuma karşı korumak için. Mikro fil-tre yıkanabilir. G1 (33,3 mm) bağlantı dişli pompalar için.
6.997-350.0	Emme aksesuarı 3,5 m, 3/4"	Komple bağlantıya hazır, vakuma dayanıklı spiral hortum; emme fil-treli ve geri akış durduruculu. Vakum hortumunun uzatması olarak da kullanılabilir. G1 (33,3 mm) bağlantı dişli pompalar için.
6.997-349.0 Emme aksesuarı 7,0 m, 3/4"
6.997-348.0	Emme hortumu 3,5 m, 3/4"	Komple bağlantıya hazır, vakuma dayanıklı emme spiral hortum;pompaya direkt bağlantı için. Emme aksesuarının uzatması ya da vakum filtreleri ile kullanım için. G1 (33,3 mm) bağlantı dişli pompalar için.
6.997-359.0 Pompa bağlantı parçası G1(33,3mm) dahil Tek yönlü valf	Hortumların pompaya vakuma dayanıklı bağlantısı.G1 (33,3 mm) bağlantı dişli ve 3/4" ve 1" hortumlu pompalar için, üst somun, hortum kelepçesi, yassı conta ve tek yönlü valf dahil.DIKKAT→ Sette bulunan tek yönlü valfi monte etmeyin!
6.997-347.0 Vakuma dayanıklı spiral ürün, metreyle satılan ürün,25 m, 3/4"	Vakuma dayanıklı spiral hortum. Özel hortum uzunluklarına kesmek için metreyle satılan ürün. Kärcher bağlantı parçaları ve Kärcher emme filtreleriyle birlikte özel emme aksesuarı olarak kullanılabilir.
6.997-346.0 Vakuma dayanıklı spiral ürün, metreyle satılan ürün,25 m, 1"
6.997-345.0 Vakum filtresi Basic 3/4"(19mm)	Metrelik vakum hortumuna bağlantı için. Geri akış durdurucusu, sevkedilen suyun geri akmasını önler ve bu sayede tekrar emme süresini kısaltır. Hortum kelepçesi dahil.
6.997-342.0 Geri akış durduruculu emme filtresi, Basic, 1"
6.997-341.0 Geri akış durduruculu emme filtresi, Premium	Metrelik vakum hortumuna bağlantı için. Geri akış durdurucusu, sevkedilen suyun geri akmasını önler ve bu sayede tekrar emme süresini kısaltır.Sağlam metal-plastik model. 3/4" (19mm) ve 1"(25,4mm) hortumlara uyar.Hortum kelepçesi dahil.
6.997-360.0 Boru hatları için emme hortumu 0,5 m, 3/4"	Sabit montajda ses azaltma için vakuma dayanıklı hortum.1"(25,4mm) hortum; çift taraflı G1 (33,3mm) bağlantı dişli.Dikkat: Emme hortumu, basınç hortumu olarak kullanılmamalıdır.
6.997-340.0	Bağlantı seti Premium	3/4" (19 mm) su hortumlarının G1" (33,3 mm) bağlantı dişli pompalara bağlanması için. Artan su debisi için.
6.997-417.0 Basınç dengeleme hortumu 3/4" (19mm), 1m	Ev suyu tesisatında basınç dengelemesi için bağlantı hortumu. Pompanın sabit boru hattı sistemlerine bağlanması için. Ayrıca, hortumdaki dahili depo hacmi pompanın sık sık açılıp kapatılmasını önler.G1 (33,3 mm) bağlantı dişlisi.
6.997-355.0 Kuru çalışma emniyeti Pompadan	su geçmezse, kuru çalışma koruması pompayı hasarlara karşı korur ve otomatik olarak kapatır. G1" (33,3mm) bağlantı dişli.
6.997-546.0 Kuru çalışma emniyeti Tip E (CEE7/5)Ülke versiyonu BE,CZ, ES,FR, PL SK

Arizalarda yardım

△TEHLIKETehlikeleri önlemek için, onarımlar ve yedek parça montajı sadece yetkili müşteri hizmetleri tarafından yapılmalıdır.Cihazdaki tüm çalışmalardan önce cihazı kapatın ve elektrik fişini çekin.
Arıza Nedeni Arızanın	giderilmesi
Pompa çalışıyor fakat besleme yapmıyor	Pompada hava Bkz. "Hazırlık" bölümü.
	Hava basınç tarafından dışarı çıkamıyor Basınç tarafından çıkartma yerini açın
	Su mevcut değil. Su rezervuarını kontrol edin.
Pompa çalışmaya başlamıyor ya da çalışma sırasında aniden duruyor	Akım beslemesi kesilmiş Sigortalar ve elektrik bağlantılarını kontrol edin
	Motordaki termik korumalı şalter, motorun aşırı ısınması nedeniyle pompayı kapattı.	Elektrik fişini çekin, pompayı soğutun, emme bölgesini temizleyin, kuru çalışmadan kaçının NotMotorun tekrar çalıştırılmasına kadar geçen soğut-ma süresi 150 dk. kadar sürebilir.
Pompa kendiliğinden kapatıp açılır	Termik korumalı sigorta, pompayı aşırı ısınmaya karşı korumak için kapattı veya soğuduktan sonra tekrar çalıştirdı.	Tekrarlanmayı önlemek için sistem sızıntılarara karşı kontrol edilmeli ve sızdırmaz hale getirilmelidir.
Kapattıktan hemen sonra motor çalışma-ya başlıyor	Sistemdeki basınç kayboluyor Contalar dahil bağlantıları ve su çıkışını kontrol edin.En küçük sızdırmalar çalışmaya etki eder.
	Depolama kazanındaki hava basıncı çok düşük.	Depolama kazanını 2,0 bar doldurun. Bkz. "Bakım" bölümü.
	Tek yönlü valf doğru kapatmıyor Emme ta rafındaki tek yönlü valfı kontrol edin.
	Basınç kazanındaki diyaframlar arızalı Diyaframların yenilenmesini sağlayın
Sevk gücü azalıyor ya da çok düşük	Emme filtresi ya da tek yönlü valf (özel ak sesuar) kirlenmiş	Emme filtresi ya da tek yönlü valfi (özel aksesuar) temizleyin
	Pompanın sevk gücü, sevk yüksekliği ve bağlı bulunan çevre birimlerine bağlıdır	Maksimum sevk yüksekliğine dikkat edin; Bkz. Teknik bilgiler, gerekirse başka bir hortum çapı ya da başka bir hortum uzunluğu seçin.
Su alırken titreşimli ses	Basınç kazanındaki diyafram titriyor Depolama kazanındaki hava dolumunun azaltılması ile önlenebilen çalışma gereği ses.
Sorularınız veya arızalar söz konusu olursa Kärcher distribütörümüz size seve seve yardımcı olacaktır. Adres için bkz. Arka sayfa.

Teknik Bilgiler

Gerilim V 230 230		BP 3 Home BP 5	Home
Frekans Hz 50 50
Güç P_NOMINAL	W 800 1100
Maksimum sevk miktarı l/h 3000 4500

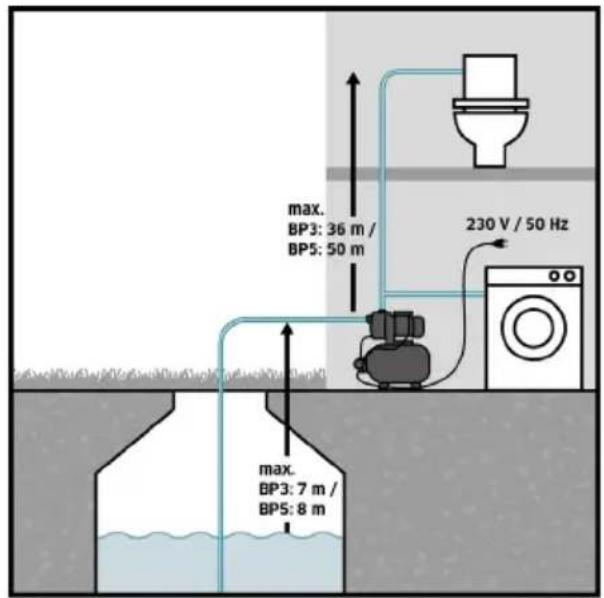

Maksimum emme yüksekliği m 7 8
Pompanın maksimum basıncı	MPa (bar)	0,36 (3,6)	0,5 (5,0)
Çalışma basıncı	MPa (bar)	0,17 - 0,28 (1,7 - 2,8)	0,19 - 0,3 (1,9 - 3,0)
Depolama kazanındaki hava dolumunun maksimum basıncı	MPa (bar)	0,18 - 0,2 (1,8 - 2,0)	0,18 - 0,2 (1,8 - 2,0)
Depolama kazanında izin verilen maksimum iç basınç	MPa (bar)	0,50 (5,0)	0,50 (5,0)
Ağırlık	kg	11,5 14,7

Teknik değişiklik yapma hakkı saklıdır!

Çalışma basıncı ve sevk gücü, emme yüksekliği ve bağlı bulunan çevre virimlerine bağlıdır!

Mümkün olan sevk miktarı şu durumlarda daha büyük olur:

• Emme ve sevk yükseklikleri ne kadar düşükse
• Kullanılan hortumların çapı ne kadar büyükse
• Kullanılan hortumlar ne kadar kısaysa
• Bağlı bulunan aksesuar ne kadar az basınç kaybına neden olursa
