ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Spot ONE S STEINEL

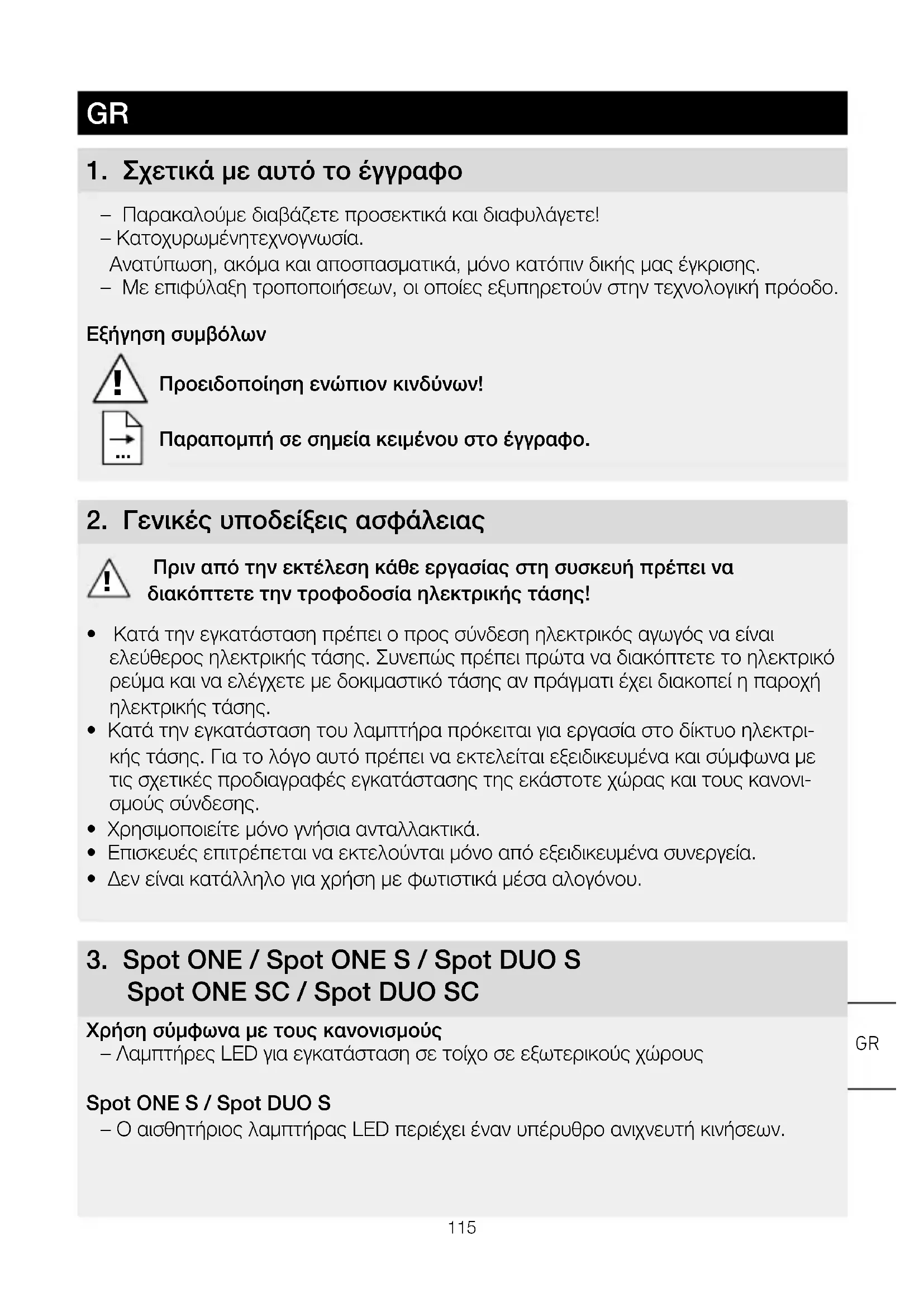

1. Σχετικά με αυτό το έγγραφο

– Παρακαλούμε διαβάζετε προσεκτικά και διαφυλάγετε! – Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης. – Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο. Εξήγηση συμβόλων

Προειδοποίηση ενώπιον κινδύνων! Παραπομπή σε σημεία κειμένου στο έγγραφο.

2. Γενικές υποδείξεις ασφάλειας

Πριν από την εκτέλεση κάθε εργασίας στη συσκευή πρέπει να διακόπτετε την τροφοδοσία ηλεκτρικής τάσης!

• Κατά την εγκατάσταση πρέπει ο προς σύνδεση ηλεκτρικός αγωγός να είναι ελεύθερος ηλεκτρικής τάσης. Συνεπώς πρέπει πρώτα να διακόπτετε το ηλεκτρικό ρεύμα και να ελέγχετε με δοκιμαστικό τάσης αν πράγματι έχει διακοπεί η παροχή ηλεκτρικής τάσης.

• Κατά την εγκατάσταση του λαμπτήρα πρόκειται για εργασία στο δίκτυο ηλεκτρι- κής τάσης. Για το λόγο αυτό πρέπει να εκτελείται εξειδικευμένα και σύμφωνα με τις σχετικές προδιαγραφές εγκατάστασης της εκάστοτε χώρας και τους κανονι- σμούς σύνδεσης.

• Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

• Επισκευές επιτρέπεται να εκτελούνται μόνο από εξειδικευμένα συνεργεία.

• Δεν είναι κατάλληλο για χρήση με φωτιστικά μέσα αλογόνου.

3. Spot ONE / Spot ONES / Spot DUOS

Spot ONESC / Spot DUO SC Χρήση σύμφωνα με τους κανονισμούς – Λαμπτήρες LED για εγκατάσταση σε τοίχο σε εξωτερικούς χώρους Spot ONES / Spot DUOS – Ο αισθητήριος λαμπτήρας LED περιέχει έναν υπέρυθρο ανιχνευτή κινήσεων. GR116 Spot ONESC /Spot DUOSC – Ο αισθητήριος λαμπτήρας LED περιέχει έναν υπέρυθρο ανιχνευτή κινήσεων και ρυθμίζεται μόνο μέσω Bluetooth. Χρήση όχι σύμφωνα με τους κανονισμούς – Ο προβολέας LED δεν διαθέτει ρεοστατική ρύθμιση. Χωρίς ρεοστατική

Περιεχόμενο συσκευασίας Spot ONE (εικ. 3.1) – λαμπτήρας – τρεις βίδες – τρία ούπατ – τρία διαστάρια Περιεχόμενο συσκευασίας Spot DUO (εικ. 3.2) – λαμπτήρας – τέσσερεις βίδες – τέσσερα ούπατ – τέσσερα διαστάρια Διαστάσεις προϊόντος Spot ONE (εικ. 3.3) Spot DUO (εικ. 3.4) Επισκόπηση προϊόντος (εικ. 3.5) A Στήριγμα τοίχου B Ακροδέκτης σύνδεσης C Βίδα ασφάλισης D Βάση φωτιστικού E Πλαίσιο φωτιστικού F Ρύθμιση ορίου ευαισθησίας (μόνο Spot ONES / DUOS) G Ρύθμιση χρόνου (μόνο Spot ONES / DUOS) Όρια ανίχνευσης Spot ONES / DUOS (εικ. 3.6-3.8) Κατανομή φωτεινής έντασης (εικ. 3.9)117

4. Ηλεκτρική σύνδεση

Διάγραμμα συνδεσμολογίας (εικ. 4.1) Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο 3 συρμάτων: L = Φάση (συνήθως μαύρο, καφέ ή γκρι) N = Ουδέτερος αγωγός (συνήθως μπλε) PE = Αγωγός γείωσης (πράσινο/κίτρινο) Σε περίπτωση αμφιβολιών, πρέπει να προβείτε σε αναγνώριση των αγωγών με δοκιμα- στικό τάσης. Κατόπιν αποσυνδέετε πάλι από την ηλεκτρική τάση. Η φάση (L), ο ουδέ- τερος αγωγός (N) και ο αγωγός γείωσης (PE) συνδέονται στον ακροδέκτη σύνδεσης.

Το μπέρδεμα των συνδέσεων θα προκαλέσει αργότερα στη συσκευή ή στον πίνακα ασφαλειών βραχυκύκλωμα. Στην περίπτωση αυτή πρέπει να γίνει εκ νέου αναγνώριση των μεμονωμένων αγωγών και επανασύνδεση. Στον αγωγό τροφοδοσίας μπορεί φυσι- κά να υπάρχει διακόπτης δικτύου τροφοδοσίας για ενεργοποίηση ή απενεργοποίηση.

" εξυπηρετεί στη δικτύωση των λαμπτήρων. Είναι εφικτή η παράλληλη σύνδεση έως και 10 λαμπτήρων αυτού του τύπου. (εικ. 4.1)

• Ελέγχετε όλα τα εξαρτήματα σχετικά με βλάβες.

• Σε περίπτωση βλαβών δεν επιτρέπεται η λειτουργία του προϊόντος.

• Κατά την εγκατάσταση του λαμπτήρα πρέπει να προσέξετε ώστε η στερέωσή του να γίνει χωρίς να επιδέχεται κραδασμούς.

• Επιλέγετε κατάλληλο σημείο εγκατάστασης λαμβάνοντας υπόψη την εμβέλεια και την ανίχνευση κινήσεων. Η ασφαλέστερη ανίχνευση κινήσεων πραγματοποιείται, εάν η συσκευή εγκατασταθεί πλάγια ως προς την κατεύθυνση κίνησης και εφόσον δεν παρεμποδίζουν την ορατό- τητα του αισθητήρα εμπόδια (όπως π.χ δέντρα, τοίχοι κ.λπ.). Βήματα εγκατάστασης

• Διακόπτετε τροφοδοσία ρεύματος. (εικ. 4.1)

• Λύνετε τη βίδα ασφάλισης και λύνετε το πλαίσιο φωτιστικού από το στήριγμα τοίχου. (εικ.

• Λύνετε κλέμα εμβυσμάτωσης και αποσπάτε πλαίσιο φωτιστικού από το στήριγμα τοίχου. (εικ.5.2)

• Σημαδεύετε τα σημεία για τρύπες (εικ. 5.3)

• Ανοίγετε τρύπες και τοποθετείτε ούπατ. (εικ. 5.4) GR118

• Ενδοτοίχια εγκατάσταση (εικ.5.5)

• Εξωτοίχια εγκατάσταση με διαστάρια (εικ. 5.6)

• Στερεώνετε ιμάντα ασφαλείας στο στήριγμα τοίχου και προσαρμόζετε κλέμα εμβυσμάτωσης. (εικ.

• Συνδέετε καλώδιο σύνδεσης. (εικ. 5.8)

• Κατά τη δικτύωση περισσοτέρων λαμπτήρων αφαιρείτε σπάζοντας το κολάρο ασφάλειας. (εικ. 5.8)

• Προσαρμόζετε πλαίσιο φωτιστικού στο στήριγμα τοίχου. (εικ. 5.9)

• Βιδώνετε βίδα ασφάλισης. (εικ. 5.9)

• Ενεργοποιείτε τροφοδοσία ρεύματος. (εικ. 5.9)

• Κάνετε ρυθμίσεις ➜ "6. Λειτουργία"

Spot ONES / Spot DUOS Ρυθμίσεις εργοστασίου – Ρύθμιση ευαισθησίας: 1000 Lux – Ρύθμιση χρόνου: 8δευτερόλεπτα Ρύθμιση ευαισθησίας (εικ. 6.2 F) Το επιθυμητό όριο ευαισθησίας του λαμπτήρα μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 2 έως 1000 Lux. – Ρυθμιστής σε θέση = Λειτουργία φωτός ημέρας (εξαρτάται από φωτεινότητα) – Ρυθμιστής σε θέση = Λειτουργία λυκόφωτος (περ. 2 Lux.) Κατά τη ρύθμιση των ορίων ανίχνευσης και για το τεστ λειτουργίας σε φως ημέρας πρέπει ο ρυθμιστής να είναι σε θέση

Ρύθμιση χρόνου (εικ. 6.2 G) Η επιθυμητή διάρκεια φωτισμού του λαμπτήρα μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 8δευτ. έως το ανώτερο 35 λεπτά. Με κάθε ανίχνευση κίνησης πριν από την παρέλευση αυτού του χρόνου γίνεται εκ νέου εκκίνηση του χρονομέτρου. – Ρυθμιστής + = περ. 35 λεπτά – Ρυθμιστής – = περ. 8δευτερόλεπτα

Μετά από κάθε διαδικασία απενεργοποίησης του λαμπτήρα διακόπτεται για 1 πε- ρίπου δευτερόλεπτο η εκ νέου ανίχνευση κίνησης. Μόνο εφόσον παρέλθει αυτός ο χρόνος μπορεί ο λαμπτήρας να ανιχνεύσει κίνηση και να ανάψει πάλι το φως. Spot DUOS Κατάσταση παράδοσης: Και οι δύο κεφαλές λαμπτήρων είναι δικτυωμένες και ενεργοποιούνται και απενεργοποιούνται πάντα ταυτόχρονα.119 Για μεμονωμένη λειτουργία των δύο κεφαλών των λαμπτήρων, η σύνδεση μεταξύ των ακροδεκτών πρέπει να αφαιρεθεί ( 1 και 2). Spot ONESC /Spot DUOSC Ρυθμίσεις εργοστασίου – Ρύθμιση ευαισθησίας: 2000 Lux – Ρύθμιση χρόνου: 5 δευτερόλεπτα Smart Remote App Για τη ρύθμιση του λαμπτήρα με Smartphone ή Tablet, πρέπει να κατεβάσετε το STEINEL Smart Remote App από το δικό σας AppStore. Είναι απαραίτητο ένα Smartphone με Bluetooth ή Tablet. Android iOS Οι ακόλουθες λειτουργίες είναι ρυθμίσιμες μέσω του Smart Remote App: – Ρύθμιση χρόνου – Ρύθμιση ευαισθησίας – Χρόνοι ενεργοποίησης και απενεργοποίησης – Περιστασιακή ρύθμιση Αυτόματα/Χειροκίνητα

– Δημιουργία ομάδων – Ονομασία ομάδων και λαμπτήρων

Μετά από κάθε διαδικασία απενεργοποίησης του λαμπτήρα διακόπτεται για 1 πε- ρίπου δευτερόλεπτο η εκ νέου ανίχνευση κίνησης. Μόνο εφόσον παρέλθει αυτός ο χρόνος μπορεί ο λαμπτήρας να ανιχνεύσει κίνηση και να ανάψει πάλι το φως. Για ενεργοποίηση και απενεργοποίηση που βασίζεται στον χρόνο, το Σποτ Connect διαθέτει ένα εσωτερικό ρολόι. Αυτό συγχρονίζεται αυτόματα με το ρολόι του συνδεδεμένου smartphone κάθε φορά που πραγματοποιείται σύνδεση Bluetooth μέσω του Smart Remote App. Για να διασφαλιστεί η σωστή λειτουργία, μετά από μία διακοπή τάσης του λαμπτήρα πρέπει να πραγματοποιηθεί σύνδεση μέσω του Smart Remote App. Το εσωτερικό ρολόι συγχρονίζεται εκ νέου με το ρολόι του smartphone. GR120

7. Όρια περιστροφής λαμπτήρα / αλλαγή φωτιστικού μέσου

Όρια περιστροφής λαμπτήρα (εικ. 7.1/7.2) Αλλαγή φωτιστικού μέσου

• Λύνετε τον δίσκο κάλυψης στο πλαίσιο φωτιστικού και τον αφαιρείτε. (εικ.7.3)

• Λύνετε φωτιστικό μέσο και το αφαιρείτε. (εικ. 7.4)

• Τοποθετείτε νέο φωτιστικό μέσο και το βιδώνετε καλά. (εικ. 7.5)

• Προσαρμόζετε δίσκο κάλυψης και τον βιδώνετε καλά. (εικ. 7.6)

Χρησιμοποιείτε μόνο φωτιστά μέσα GU10-LED έως το ανώτερο 9 W.

• Κατά την αλλαγή φωτιστικού μέσου, βεβαιωθείτε ότι η στεγανοποίηση και η επιφάνεια στεγανοποίησης δεν είναι ακάθαρτες ή φθαρμένες.

Το προϊόν δεν χρειάζεται συντήρηση. Σε περίπτωση ακαθαρσιών ο λαμπτήρας μπορεί να καθαρίζεται με νωπό πανί (χωρίς απορρυπαντικό). Σημαντικό: Η συσκευή λειτουργίας δεν μπορεί να αντικατασταθεί.

Ηλεκτρικές συσκευές, εξαρτήματα και συσκευασίες θα πρέπει να αποσύρονται με τρόπο φιλικό προς το περιβάλλον και να ανακυκλώνονται. Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα! Μόνο για χώρες ΕΕ: Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύ- κλωση φιλική προς το περιβάλλον.121

10. Δήλωση συμμόρφωσης

Με την παρούσα ο/η STEINEL Vertrieb GmbH, δηλώνει ότι ο ραδιοεξοπλισμός Spot ONESC / Spot DUOSC πληροί την οδηγία 2014/53/ΕΕ. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ διατίθεται στην ακόλουθη ιστοσελίδα στο διαδίκτυο: www.steinel.de

11. Εγγύηση κατασκευαστή

Αυτό το προϊόν STEINEL κατασκευάστηκε με μέγιστη προσοχή, ελέγχθηκε σχετικά με τη λειτουργία του και την τεχνική του ασφάλεια σύμφωνα με τους ισχύοντες κανονισμούς και κατόπιν υποβλήθηκε σε δειγματοληπτικό έλεγχο. Η εταιρία STEINEL αναλαμβάνει την εγγύηση για απρόσκοπτη κατάσταση και λειτουργία. Ο χρόνος εγγύησης ανέρχεται σε 36μήνες και αρχίζει με την ημέρα πώλησης στον καταναλωτή. Επιδιορθώνουμε ελαττώ-ματα, τα οποία οφείλονται σε σφάλματα υλικού ή εργοστασίου, η εγγυητική απαίτηση εκ-πληρώνεται με επισκευή ή αντικατάσταση ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλογή. Η εγγυητική απαίτηση εκπίπτει για βλάβες σε φθειρόμενα εξαρτήματα όπως επίσης για βλάβες και ελαττώματα που οφείλονται σε ακατάλληλο χειρισμό ή ακατάλληλη συντήρηση. Περαιτέρω επακόλουθες βλάβες σε ξένα αντικείμενα αποκλείονται.Η εγγύηση παρέχεται μόνο εφόσον η συσκευή αποσταλεί σε μη αποσυναρμολογημέ-νη μορφή με σύντομη περιγραφή βλάβης, απόδειξη ταμείου ή τιμολόγιο (ημερομηνία αγοράς και σφραγίδα εμπόρου), καλά συσκευασμένη στην αρμόδια υπηρεσία σέρβις.Σέρβις επισκευής:Για επισκευές μετά την πάροδο του χρόνου εγγύησης ή επισκευές ελαττωμάτων χωρίς εγγυητική απαίτηση απευθυνθείτε στο πλησιέστερο σέρβις για να πληροφορη-θείτε τη δυνατότητα επισκευής. ΚΑΤΑ ΣΚ Ε ΥΑΣΤΗ

12. Tεχνικά δεδομένα

(Ø×Β) (Υ×Π×Β) Spot ONE / ONE S / ONE SC: Ø 97×175 mm Spot DUO S / DUO SC: 98×247×175mm Τάση δικτύου 220-240 V, 50/60Hz Ισχύς εισόδου (P

Spot ONE: 512lm; 76,4lm/W Spot ONE S: 512lm 68,6lm/W Spot ONE SC: 512lm; 66,6lm/W Spot DUO S: 2 × 512lm; 68,6lm/W Spot DUO SC: 1024lm; 70,1lm/W Αναμονή (λαμπτήρας) Spot ONE S: 2 × 0,5W Spot ONE SC: ,42W Spot DUO S: 2 × 0,5W Spot DUO SC: 0,42W Φωτεινή ροή φωτιστικού μέσου 620 lm 92,5 lm/W Ισχύς εισόδου φωτιστικού μέσου 6,7 W Αναμονή δίκτυο Spot ONE SC: 0,42 W Spot DUO SC: 0,42 W Θερμοκρασία χρώματος * 3.000 K (θερμό λευκό) Δείκτης χρωματικής απόδοσης * R

>80 Μέση διάρκεια ζωής μέτρησης * L70B50 σε 25°C: >20.000 ώρες Χρωματική συνέπειαSDCM * Εισαγόμενη τιμή: 6 Κατανομή φωτεινής έντασης *

20° cd / 1000 lm 072C / 09C081C / 0C Τεχνολογία αισθητήρων Spot ONE / DUO S, ONE / DUO SC: Παθητικό

Εύρος ανίχνευσης: γωνία ανίχνευσης Spot ONE / DUO S, ONE / DUO SC: 90° Εύρος ανίχνευσης: γωνία ανοίγματος Spot ONE / DUO S, ONE / DUO SC: 90° Eμβέλεια κάλυψης Spot ONE / DUO S, ONE / DUO SC: μέγ. 10m Φωτιστικό μέσο GU10-LED-φωτιστικό μέσο (μέγ. 9W)123 Ρύθμιση χρόνου Spot ONE / DUO S: 8δευτ. - 35 λεπτά Spot ONE / DUO SC: 5 δευτ. - 60λεπτά Ρύθμιση ευαισθησίας Spot ONE / DUO S: 2-1.000Lux Spot ONE / DUO SC: 2-2.000 Lux Είδος προστασίας IP44 Κλάση προστασίας I Θερμοκρασία περιβάλλοντος -20 - +40 °C Συχνότητα Bluetooth Spot ONE / DUO SC: 2,4 - 2,48GHz Ισχύς εκπομπής Bluetooth Spot ONE / DUO SC: 5dBm / 3mW Τάξη ενεργειακής απόδοσης Το παρόν προϊόν περιέχει μία / δύο πηγή / πηγές φωτός τάξης ενεργειακής απόδοσης „F“.

• για συνημμένο φωτιστικό μέσο LED GR124 Βλάβη Αιτία Βοήθεια Λαμπτήρας LED δεν

■ Ασφάλεια αντέδρασε, μη ενεργοποιημένη, διακοπή

■ Βραχυκύκλωμα ■ Φωτιστικό μέσο ελαττωματικό ■ Ενεργοποίηση ασφάλειας, αντικατάσταση, ενεργο- ποίηση διακόπτη δικτύου, έλεγχος κυκλώματος με δοκιμαστικό τάσης ■ Ελέγχετε συνδέσεις ■ Αλλάζετε φωτιστικό μέσο Αισθητήριος λαμπτήρας LED δεν ανάβει ■ Στη λειτουργία ημέρας, ρύθμιση λυκόφωτος βρίσκεται σε λειτουργία

■ Διακόπτης δικτύου ΕΚΤΟΣ ■ Ασφάλεια αντέδρασε ■ Ανακριβής ρύθμιση περιοχής κάλυψης ■ Νέα ρύθμιση ■ Ενεργοποίηση ■ Ενεργοποίηση ασφάλει- ας, αντικατάσταση, εν ανάγκη έλεγχος

■ Νέα ρύθμιση Αισθητήριος λαμπτήρας LED δεν σβήνει ■ Διαρκής κίνηση εντός ορίων ανίχνευσης ■ Ελέγξτε πεδίο και προβείτε σε νέα ρύθμιση ή καλύψτε με προσαρ- μοζόμενα καλύμματα Αισθητήριος λαμπτήρας LED διαρκώς σε ΕΝΤΟΣ/

■ Ζώα κινούνται εντός των ορίων ανίχνευσης ■ Περιστρέψτε τον αισθητήρα υψηλότερα, αλλάξτε περιοχή Αισθητήριος λαμπτήρας LED ενεργοποιείται ανεπιθύμητα ■ Ο άνεμος φυσάει δένδρα και θάμνους στην περιοχή

■ Ανίχνευση αυτοκινήτων

■ Ξαφνικές μεταβολές θερμοκρασίας λόγω καιρικών συνθηκών (αέρας, βροχή, χιόνι) ή αέρας από ανεμιστήρες ή ανοιχτά

■ Αισθητήριος λαμπτήρας LED περιστρέφεται (κινείται) εξαιτίας ανεμοριππών ή ισχυρής βροχόπτωσης ■ Μετατοπίζετε περιοχή

■ Μετατοπίζετε περιοχή

■ Αλλάζετε περιοχή, μετατοπίζετε σημείο εγκατάστασης ■ Κάνετε εγκατάσταση αισθητήριου λαμπτήρα LED σε σταθερή

13. Διαταραχές λειτουργίας125
