KULLANIM KILAVUZU Spot ONE S STEINEL

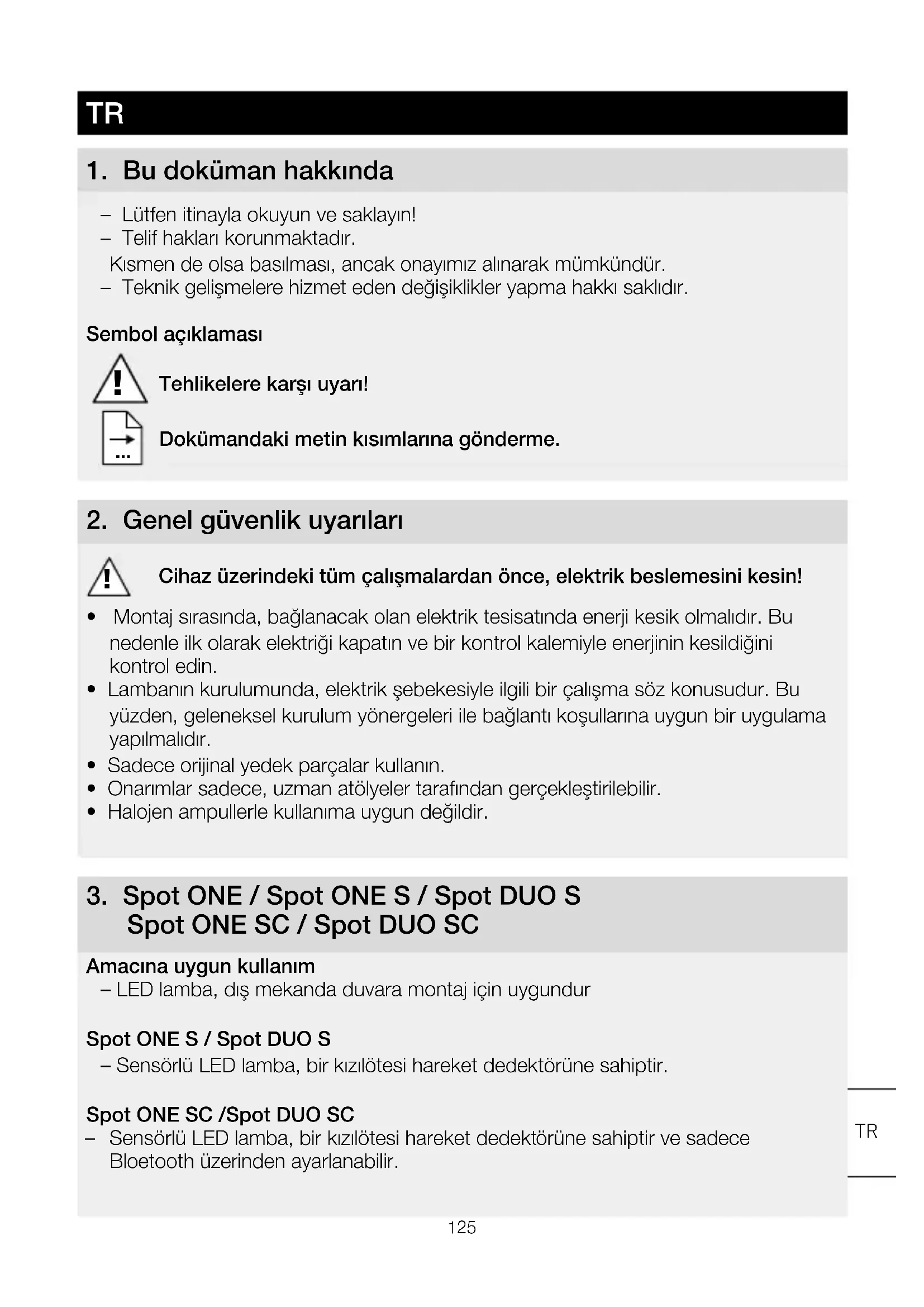

TR .. 125 Metin kısmını dikkate alın!

1. Bu doküman hakkında

• Lütfen itinayla okuyun ve saklayın!
  – Telif hakları korunmaktadır.

Kısmen de olsa basılması, ancak onayımız alınarak mümkündür.

- Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

Sembol açıklaması

Tehlikelere karşı uyarı!

Dokümandaki metin kısımlarına gönderme.

2. Genel güvenlik uyarıları

Cihaz üzerindeki tüm çalışmalardan önce, elektrik beslemesini kesin!

• Montaj sırasında, bağlanacak olan elektrik tesisatında enerji kesik olmalıdır. Bu nedenle ilk olarak elektriği kapatın ve bir kontrol kalemiyle enerjinin kesildiğini kontrol edin.
• Lambanın kurulumunda, elektrik şebekesiyle ilgili bir çalışma söz konusudur. Bu yüzden, geleneksel kurulum yönergeleri ile bağlantı koşullarına uygun bir uygulama yapılmalıdır.
• Sadece orijinal yedek parçalar kullanın.
• Onarımlar sadece, uzman atölyeler tarafından gerçekleştirilebilir.
• Halojen ampullerle kullanıma uygun değildir.

Amacına uygun kullanım

- LED lamba, dış mekanda duvara montaj için uygundur

– Sensörlü LED lamba, bir kızilötesi hareket dedektörüne sahiptir.

- Sensörlü LED lamba, bir kızilötesi hareket dedektörüne sahiptir ve sadece Bloetooth üzerinden ayarlanabilir.

Amacına uygun olmayan kullanım

-LED lamba kısılmaz..

Kisilmaz

Spot ONE teslimat kapsamı (Şek. 3.1)

• Lamba
• üç vida
• üç dübel
  -üç ara parça

Spot DUO teslimat kapsamı (Şek. 3.2)

• Lamba
• dört vida
• dört dübel
  -dört ara parça

Ürünün boyutları

Spot ONE (Şek. 3.3)

Spot DUO (Şek. 3.4)

Ürüne genel bakış (Şek. 3.5)

A Duvar tutucusu
B Bağlantı terminali
C Emniyet vidası
D Lamba ayağı
E Lamba gövdesi
F Alacakaranlık ayarı (sadece Spot ONE S / DUO S)
G Zaman ayari (sadece Spot ONE S / DUO S)

Kapsama alanı Spot ONE S / DUO S (Şek. 3.6-3.8)

Işık şiddeti dağılımı (Şek. 3.9)

4. Elektrik bağlantısı

Devre şeması (Şek. 4.1)

Elektrik kablosu, 3 iletkenli bir kablodur:

L = Faz (genellikle siyah, kahverengi veya gri)

N = Nötr hattı (genellikle mavi)

PE = Topraklama hattı (yeşil/sarı)

Çelişkiye düşülmesi halinde, kabloları bir avometre cihazıyla tanımlayın; ardından tekrar elektriksiz hale getirin. Faz (L), nötr kablosu (N) ve topraklama hattı (PE) avize terminaline bağlanmalıdır.

Önemli:

Bağlantıların karıştırılması, daha sonra cihazda veya sigorta kutusunda kısa devreye neden olur. Bu durumda, kabloların hepsini tekrar tanımlamak ve yeniden birleştirmek zorundasınız. Elektrik besleme kablosuna, açma ve kapama için uygun bir elektrik anahtarı tesis edilebilir.

Ağ sistemi

"↓, lambaların ağ kurulumu için kullanılır. Bu tipten 10 adede kadar lamba paralel bağlanabilir. (Şek. 4.1)

5. Montaj

• Bütün yapı parçalarında hasar kontrolü yapın.
• Hasarlar olduğunda, ürünü işletme almayın.
• Lambanın montaj sırasında, titreşime maruz kalmayacak şekilde sabitlenmesine dikkat edilmelidir.
• Erişim menzilini ve hareketlerin algılanmasını göz önüne alarak, uygun montaj yerini seçin.

En güvenli hareket algılaması, cihaz yürüme yolunun yan tarafına monte edildiği ve sensörün görüşünü olumsuz etkileyecek engeller (örn. ağaçlar, duvarlar vb.) olmadığı takdirde elde edilir.

Montaj adımları

• Elektrik beslemesini kapatın. (Şek. 4.1)
- Emniyet vidasını çözün ve lamba gövdesini duvar tutucusundan ayırın. (Şek. 5.1)
- Geçme terminali çözün ve lamba gövdesini duvar tutucusundan ayırın. (Şek. 5.2)
- Delik yerlerini işaretleyin. (Şek. 5.3)
- Delikleri delin ve dübelleri yerleştirin. (Şek. 5.4)
• Montaj Siva altı (Şek. 5.5)
- Montaj Sıva üstü, ara parçalarla birlikte (Şek. 5.6)
- Emniyet bandını duvar tutucusuna sabitleyin ve geçme terminali üzerine oturtun. (Şek. 5.7)
- Bağlantı kablosunu bağlayın. (Şek. 5.8)
- Birkaç lambayı ağa bağlarken, kilitleme tırnağını kırın. (Şek. 5.8)
- Lamba gövdesini duvar tutucusunun üzerine takın. (Şek. 5.9)
- Emniyet vidasını vidalayın. (Şek. 5.9)
• Elektrik beslemesini açın. (Şek. 5.9)
- Ayarları yapın → "6. Fonksiyon"

6. Fonksiyon

-Alacakaranlık ayarı: 1000 lux

-Zaman ayarı: 8 saniye

Alacakaranlık ayarı (Şek. 6.2 F)

Lambanın istenen tepkime eşiği, yak. 2 ile 1000 Lux arasında kademesiz olarak ayarlanabilir.

-Ayar düğmesi konumunda = Gün ışığı işletimi (parlaklığa bağlı olmadan)

-Ayar düğmesi konumunda = Alacakaranlık işletimi (yak. 2 Lux)

Kapsama alanının ayarı sırasında ve gün ışığında fonksiyon testi için, ayar düğmesi

konumunda durmalıdır.

Zaman ayarı (Şek. 6.2 G)

Lambanın istenen aydınlatma süresi, yak. 8 saniye ile maks. 35 dakika arasında kademesiz olarak ayarlanabilir. Bu süre bitmeden önce algılanan her hareketle birlikte, saat yeniden çalışmaya başlar.

-Ayar düğmesi + = yak. 35 dakika

-Ayar düğmesi - = yak. 8 saniye

Not:

Lambanın her durduruluşunu takiben yak. 1 saniye boyunca yeni bir hareket algılaması yapılmaz. Ancak bu sürenin bitimiyle birlikte lamba, hareket halinde ışığı tekrar açar.

Spot DUO S

Teslimat durumu:

Her iki lamba başlığı da ağa bağlı ve hep aynı anda açılır ve kapanır.

İki lamba başlığının bireysel çalışması için, terminaller arasındaki bağlantı kaldırılmalıdır (↓1 ve ↓2).

-Alacakaranlık ayarı: 2000 lux

-Zaman ayarı: 5 saniye

Smart Remote App

Lambanın akıllı telefon veya tablet ile yapılandırılması için STEINEL Smart Remote App, AppStore'unuzdan indirilmelidir. Bluetooth uyumlu bir akıllı telefon veya Tablet gereklidir.

Android iOS

Aşağıdaki fonksiyonlar, Smart Remote App üzerinden ayarlanabilir:

-Zaman ayarı
-Alacakaranlık ayarı
-Açma ve kapama zamanları
-Durum kontrolü Otomatik/Manuel
-Ağ sistemi
-Grup oluşumu
-Grupların ve lambaların adlandırılması

Not:

Lambanın her durduruluşunu takiben yak. 1 saniye boyunca yeni bir hareket algılaması yapılmaz. Ancak bu sürenin bitimiyle birlikte lamba, hareket halinde ışığı tekrar açar.

Zamana göre açmak ve kapatmak için, Spot Connect dahili bir saate sahiptir. Smart Remote App üzerinden Bluetooth bağlantısı yapıldığında, bağlı olan akıllı telefonun saatiyle otomatik olarak senkronize edilir.

Doğru bir fonksiyonun sağlanması için, lambadaki bir elektrik kesintisinin ardından, Smart Remote App üzerinden bir bağlantı oluşturulmalıdır. Dahili saat yeniden, akıllı telefon ile senkronize olur.

7. Lambayı döndürme aralığı / Ampul değişimi

Lambayı döndürme aralığı (Şek. 7.1/7.2)

Ampul değişimi

• Lamba gövdesindeki kapağı çözün ve dışarı çekin. (Şek. 7.3)
• Ampulü çözün ve dışarı çekin. (Şek. 7.4)
• Yeni ampulü yerleştirin ve sıkın. (Şek. 7.5)
• Kapağı üzerine oturtun ve sıkın. (Şek. 7.6)

Önemli:

Yalnızca, azami 9 W GU10-LED ampul kullanın.

Not:

- Bir ampul değişikliği sırasında, contanın ve sızdırmazlık yüzeyinin kirli veya hasarlı olmadığından emin olun.

8. Bakım

Ürün bakım gerektirmez.

Lamba kirlendiğinde, nemli bir bez yardımıyla (deterjan kullanmadan) temizlenebilir.

Önemli: İşletim cihazı değiştirilemez.

230V LED

9. Tasfiye

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları evsel atıkların içine atmayın!

Sadece AB ülkeleri için:

Atık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilmesi zorunludur.

10. Uygunluk beyani

Bu vesileyle STEINEL Vertrieb GmbH, kablosuz sistem türü Spot ONE SC / Spot DUO SC'in 2014/53/EU yönetmeliğine uygunluğunu beyan eder. AB Uygunluk Beyanı'nın tam metnini şu web adresinden temin edebilirsiniz: www.stinel.de

11. Üretici garantisi

Bu STEINEL ürünü, büyük bir itinayla üretilmiş, fonksiyon ve güvenlik kontrolleri geçerli talimatlar uyarınca yapılmış ve ardından bir numune kontrolüne tabi tutulmuştur. STEINEL, kusursuz nitelik ve fonksiyon garantisi vermektedir. Garanti süresi 36 ay olup, kullanıcıya satış tarihi itibariyle başlar. Malzeme ve fabrikasyon hatalardan kaynaklanan kusurlar tarafımızca giderilmektedir; garanti hizmeti, tercihimize bağlı olarak kusurlu parçaların onarımı veya değişimi şeklinde gerçekleşir. Garanti hizmeti, aşınma parçalarındaki hasarları, usulüne aykırı uygulama veya bakım sonucunda meydana gelen hasar ve kusurları kapsamaz. Yabancı cisimlere yansıyan dolayı zararlar, garanti kapsamı dışındadır.

Garanti yükümlülüğü ancak, cihazın açılmamış halde kısa hata açıklaması, kasa fişi veya faturasıyla (satış tarihi ve satıcı kaşesi) birlikte, tam ambalajlanmış şekilde ilgili servis istasyonuna gönderilmesi durumunda geçerlidir.

Onarım servisi:

Garanti süresinin dolması veya garanti kapsamına girmeyen kusurlar halinde, onarım olanağı konusunda lütfen en yakın servis istasyonuna danışınız.

12. Teknik özellikler

Boyutlar
(∅ × T)	Spot ONE/ONE S/ONE SC: ∅ 97 × 175 mm
(H × B × T)	Spot DUO S / DUO SC: 98 × 247 × 175 mm

Şebeke gerilimi 220-240 V, 50/60Hz

Çekilen güç (Pon) * Spot ONE: 6,7 W	Spot ONE S: 7,5 W	Spot DUO S: 2 × 7,5 W
	Spot ONE SC: 7,9 W	Spot DUO SC: 14,6 W
Işık akımı / Parlaklık Lamba * Spot ONE:	512 lm; 76,4 lm/W	Spot DUO S: 2 × 512 lm; 68,6 lm/W
	Spot ONE S: 512 lm 68,6 lm/W	Spot DUO SC: 1024 lm; 70,1 lm/W
	Spot ONE SC: 512 lm; 66,6 lm/W
Standby (Lamba) Spot ONE S:	2 × 0,5 W	Spot DUO S: 2 × 0,5 W
	Spot ONE SC: ,42 W	Spot DUO SC: 0,42 W

Işık akımı Ampul 620 lm 92,5 lm/W

Çekilen güç Ampul 6,7 W

Standby Ağ Spot ONE SC: 0,42 W Spot DUO SC: 0,42 W

Renk sıcaklığı * 3.000 K (sicak beyaz)

Renk yansıtma indeksi * R >80a

Ortalama nominal hizmet ömrü * L70B50 25°C sıcaklıkta: >20.000 saat

Renk tutarlılığı SDCM * Başlangıç değeri: 6

Işık şiddeti dağılımı *

0° 10° 20° 30° 40° 50° 60° 70° 80° 90° 100° 110° 120° 130° 140° 150° 160° 170° 180° 190° 200° 210° 220° 230° 240° 250° 260° 270° 280° 290° 300° 310° 320° 330° 340° 350° 360° 370° 380° 390° 400° 410° 420° 430° 440° 450° 460° 470° 480° 490° 500° 510° 520° 530° 540° 550° 560° 570° 580° 590° 600° 610° 620° 630° 640° 650° 660° 670° 680° 690° 700° 710° 720° 730° 740° 750° 760° 770° 780° 790° 800° 810° 820° 830° 840° 850° 860° 870° 880° 890° 900° 910° 920° 930° 940° 950° 960° 970° 980° 990° 1000°

* birlikte verilen LED ışık kaynağı için
Sensör teknolojisi Spot ONE/DUO S, ONE/DUO SC: Pasif kızilötesi

Kapsama alanı: Kapsama açısı	Spot ONE/DUO S, ONE/DUO SC: 90°
Kapsama alanı: Menfez açısı	Spot ONE/DUO S, ONE/DUO SC: 90°
Algılama menzili	Spot ONE/DUO S, ONE/DUO SC: maks. 10 m
Ampul	GU10-LED-ampul (maks. 9 W)
Zaman ayarı	Spot ONE/DUO S: 8 sn - 35 dak Spot ONE/DUO SC: 5 sn - 60 dak
Alacakaranlık ayarı	Spot ONE/DUO S: 2-1.000 Lux Spot ONE/DUO SC: 2-2.000 Lux
Koruma türü IP44
Koruma sınıfı I
Ortam sıcaklığı -20 - +40 °C
Bluetooth frekansı	Spot ONE/DUO SC: 2,4 - 2,48 GHz
Bluetooth verici gücü	Spot ONE/DUO SC: 5 dBm/3 mW
Enerji verimlilik sınıfı Bu ürün, enerji verimliliği sınıfı "F" olan bir / iki ışık kaynağı içerir.

13. İşletim arızaları

Arıza Nedeni Giderilmesi

LED lamba çalışmıyor	■ Sigorta atmış, çalıştırıl-mamış, kablo kopuk	■ Sigortayı çalıştırın,değiştirin, elektrikanahtarını çalıştırın;kabloyu avometre ilegözden geçirin
	■ Kısa devre	■ Bağlantıları gözdengeçirin
	■ Ampul arızalı	■ Ampulü değiştirin
Sensörlü LED lamba calışmıyor	■ gündüz işletiminde,alacakaranlık ayarı geceişletiminde	■ Yeniden ayarlayın
	■ Elektrik anahtarı KAPALI	■ Çalıştırın
	■ Sigorta atmış	■ Sigortayı çalıştırın,değiştirin, gerekt.bağlantıyı kontrol edin
	■ Kapsama alanı, hedefeyönelik ayarlanmamış	■ Yeniden ayarlayın
Sensörlü LED lamba kapanmıyor	■ Kapsama alanındasürekli hareket var	■ Aralığı kontrol edin veicab. yeniden ayarlayınya da üzerini açın
Sensörlü LED lamba daima AÇIK/KAPALI calışıyor	■ Kapsamaalanındahayvanlar hareket ediyor	■ Sensörü daha yukarıkaldırın; alanı değiştirin
Sensörlü LED lamba istenmeden devreye giriyor	■ Rüzgar, kapsama alanındaki ağaçları veçalıları hareket ettiriyor	■ Aralığı değiştirin
	■ Yoldan geçen araçlar algılanıyor	■ Aralığı değiştirin
	■ Hava şartları (rüzgar,yağmur, kar) nedeniyle veya vantilatörler, açıkpencerelerden gelenhava akımıyla ani sıcaklıkdeğişimi var	■ Aralığı değiştirin,montaj yerini kaydırın
	■ Sensörlü LED lambasallanıyor (hareketediyor), örn. fırtınalar veyagüçlü yağış nedeniyle	■ Sensörlü LED lambayısağlam bir zeminüzerine monte edin
