BRUGSANVISNING Spot ONE S STEINEL

DK . . . 85 Følg den skriftlige vejledning!

-Efterlystid: 8 sekunder

-Efterlystid: 5 sekunder

Smart Remote App

1. Om dette dokument

• Læs det omhyggeligt, og gem det!
  – Ophavsretligtbeskyttet.

Eftertryk, også i uddrag, kun med vores tilladelse.

- Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

Symbolforklaring

Advarsel mod farer!

Henvisning til tekststeder i dokumentet.

2. Generelle sikkerhedsanvisninger

Afbryd spændingstilførslen, før der arbejdes på enheden!

• Ved montering skal spændingen til den el-ledning, der skal tilsluttes, være afbrudt. Sluk derfor først strømmen, og kontrollér med en spændingstester, at spændingen er afbrudt.
• Når lampen installeres, arbejdes der med netspænding. Derfor skal arbejdet udføres fagligt korrekt i overensstemmelse med det pågældende lands normale installationsforskrifter og tilslutningsforhold.
• Brug kun originale reservedele.
• Reparationer må kun udføres på autoriserede værksteder.
• Uegnet til anvendelse med halogen-lyskilder.

- LED-lampe til udendørs vægmontering

- Sensor-LED-lampen indeholder en infrarød bevægelsessensor.

- Sensor-LED-lampen indeholder en infrarød bevægelsessensor og kan kun indstilles via Bluetooth.

Ukorrekt anvendelse

-LED-lampen kan ikke dæmpes.

Kan ikke dæmpes

Leveringsomfang for Spot ONE (fig. 3.1)

• Lampe
• Tre skruer
• Tre rawlplugs
  -Tre afstandsholdere

Leveringsomfang for Spot DUO (fig. 3.2)

• Lampe
• Fire skruer
• Fire rawlplugs
  -Fire afstandsholdere

Produktmål

Spot ONE (fig. 3.3)

Spot DUO (fig. 3.4)

Produktoversigt (fig. 3.5)

A Vægbeslag
B Tilslutningsklemme
C Sikringsskrue
D Lampefod
E Lampehus
F Skumringsindstilling (kun Spot ONE S / DUO S)
G Tidsindstilling (kun Spot ONE S / DUO S)

Netledningen består af en ledning med 3 ledere:

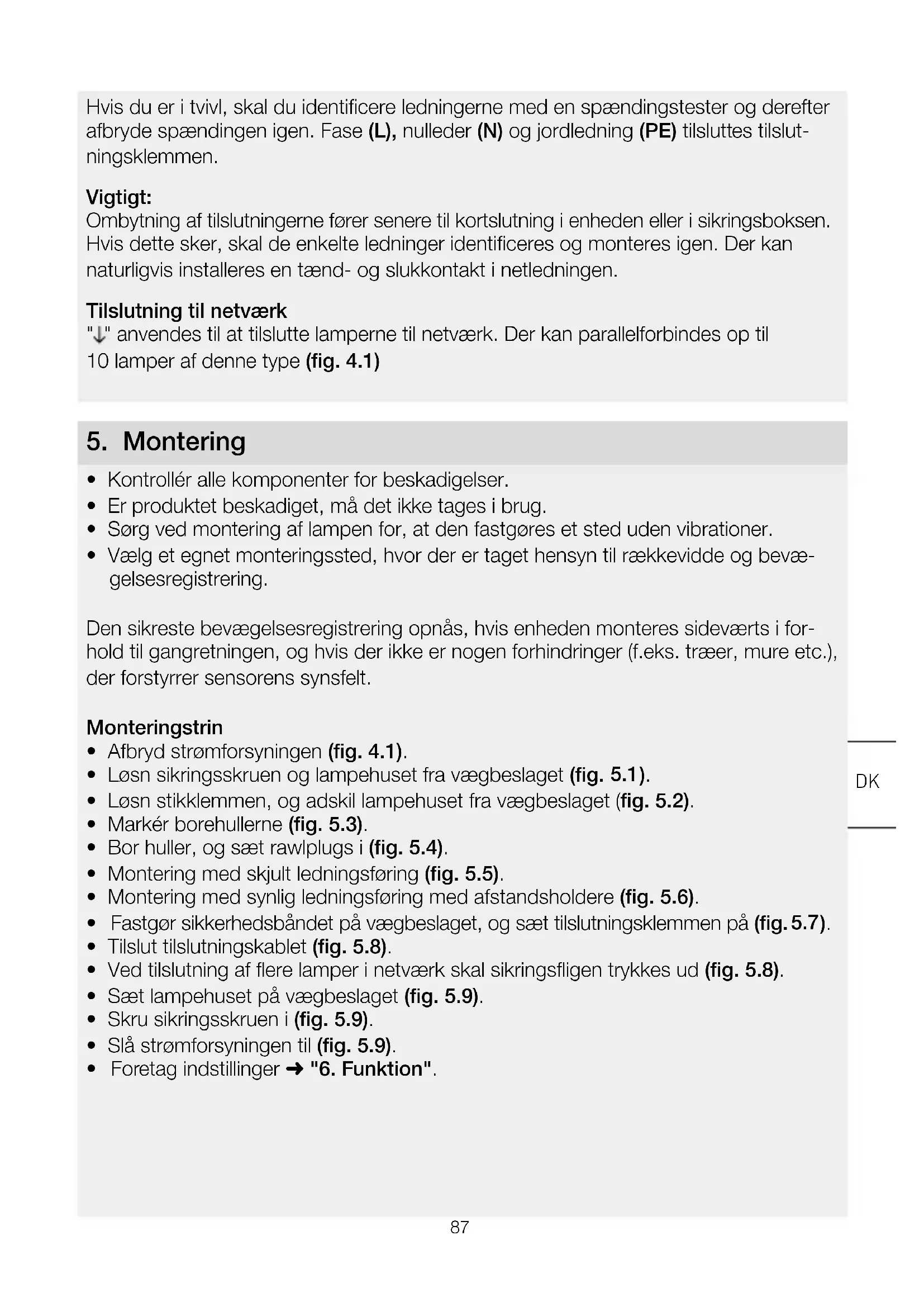

Hvis du er i tvivl, skal du identificere ledningerne med en spændingstester og derefter afbryde spændingen igen. Fase (L), nulleder (N) og jordledning (PE) tilsluttes tilslutningsklemmen.

Vigtigt:

Ombytning af tilslutningerne fører senere til kortslutning i enheden eller i sikringsboksen. Hvis dette sker, skal de enkelte ledninger identificeres og monteres igen. Der kan naturligvis installeres en tænd- og slukkontakt i netledningen.

Tilslutning til netværk

"↓" anvendes til at tilslutte lamperne til netværk. Der kan parallelforbindes op til 10 lamper af denne type (fig. 4.1)

5. Montering

• Kontrollér alle komponenter for beskadigelser.
• Er produktet beskadiget, må det ikke tages i brug.
• Sørg ved montering af lampen for, at den fastgøres et sted uden vibrationer.
• Vælg et egnet monteringssted, hvor der er taget hensyn til rækkevidde og bevægelsesregistrering.

Den sikreste bevægelsesregistrering opnås, hvis enheden monteres sideværts i forhold til gangretningen, og hvis der ikke er nogen forhindringer (f.eks. træer, mure etc.), der forstyrrer sensorens synsfelt.

Monteringstrin

• Afbryd strømforsyningen (fig. 4.1).
• Løsn sikringsskruen og lampehuset fra vægbeslaget (fig. 5.1).
• Løsn stikklemmen, og adskil lampehuset fra vægbeslaget (fig. 5.2).
  • Markér borehullerne (fig. 5.3).
• Bor huller, og sæt rawlplugs i (fig. 5.4).
• Montering med skjult ledningsføring (fig. 5.5).
• Montering med synlig ledningsføring med afstandsholdere (fig. 5.6).
• Fastgør sikkerhedsbåndet på vægbeslaget, og sæt tilslutningsklemmen på (fig. 5.7).
• Tilslut tilslutningskablet (fig. 5.8).
• Ved tilslutning af flere lamper i netværk skal sikringsfligen trykkes ud (fig. 5.8).
• Sæt lampehuset på vægbeslaget (fig. 5.9).
• Skru sikringsskruen i (fig. 5.9).
• Slå strømforsyningen til (fig. 5.9).
• Foretag indstillinger → "6. Funktion".

6. Funktion

Lampens ønskede aktiveringstærskel kan indstilles trinløst fra ca. 2 til 1000 lux.

-Indstillingsknap indstillet på 📋 = dagslystilstand (lysstyrkeuafhængig)

-Indstillingsknap indstillet til ^=skumringsmodus (ca. 2 lux)

Ved indstilling af overvågningsområdet og funktionstest i dagslys skal indstillingsknappen stå på 📋.

Tidsindstilling (fig. 6.2 G)

Den ønskede lysperiode for lampen kan indstilles trinløst fra ca. 8 sekunder til maks. 35 minutter. Enhver bevægelse, som registreres, inden denne tid er udløbet, starter atter tidstælleren.

Hver gang lampen slukkes, er en ny bevægelsesregistrering spærret i ca. 1 sekund. Først derefter kan lampen igen tændes ved bevægelse.

Spot DUO S

Tilstand ved levering:

Begge lampehoveder er forbundet i netværk og tændes og slukkes altid samtidig. For at bruge de to lampehoveder hver for sig skal forbindelsen mellem klemmerne fjernes (↓1 og ↓2).

-Tidsindstilling
-Skumringsindstilling
-Tænd- og sluk-tider
-Situationsmæssig styring automatik/manuel
-Tilslutning til netværk
-Gruppeoprettelse
-Navngivning af grupper og lamper

Bemærk:

Hver gang lampen slukkes, er en ny bevægelsesregistrering spærret i ca. 1 sekund. Først derefter kan lampen igen tændes ved bevægelse.

Spot Connect har et internt ur til tidsbaseret tænding og slukning. Uret synkroniseres automatisk med uret i den tilsluttede smartphone, hver gang der er Bluetooth-forbindelse via Smart Remote-appen.

For at opnå korrekt funktion skal der oprettes forbindelse via Smart Remote-appen efter en spændingsafbrydelse. Det interne ur synkroniseres igen med smartphone-uret.

7. Lampens drejeradius / skift af lyskilde

Lampens drejeradius (fig. 7.1/7.2)

Skift af lyskilde

• Løsn dækskiven på lampehuset, og træk den ud (fig. 7.3).
• Løsn lyskilden, og træk den ud (fig. 7.4).
• Sæt den nye lyskilde i, og skru den fast (fig. 7.5).
• Sæt dækskiven på, og skru den fast (fig. 7.6).

Vigtigt:

Brug kun GU10-LED-lyskilder op til maks. 9 W.

Bemærk:

- Kontrollér ved udskiftning af lyskilden, at tætningen og tætningsfladen ikke er tilsmudset eller beskadiget.

8. Vedligeholdelse

Produktet er vedligeholdelsesfrit.

Lampen kan i tilfælde af tilsmudsning rengøres med en fugtig klud (uden rengøringsmiddel).

Vigtigt: Transformeren kan ikke udskiftes.

230V LED

9. Bortskaffelse

Smid ikke elapparater ud sammen med husholdningsaffaldet!

Kun for EU-lande:

I henhold til det europæiske direktiv om kasserede el- og elektronikapparater skal kasserede elapparater indsamles separat og bortskaffes til miljøvenlig genvinding.

10. Overensstemmelseserklæring

Hermed erklærer STEINEL Vertrieb GmbH, at radioudstyrstypen Spot ONE SC / Spot DUO SC er i overensstemmelse med direktiv 2014/53/EU. EU-overensstemmelseserklæringens fulde tekst kan findes på følgende internetadresse: www.steinel.de

11. Producentgaranti

Dette Steinel-produkt er fremstillet med største omhu, funktions- og sikkerhedstestet iht. de gældende forskrifter samt underlagt stikprøvekontrol. Steinel garanterer for upåklagelig beskaffenhed og funktion. Garantien gælder 36 måneder fra den dag, produktet er solgt til forbrugeren. Vi afhjælper mangler, der skyldes materiale- eller fabrikationsfejl, og garantien ydes i form af reparation eller udskiftning af defekte dele efter vores valg. Der ydes ikke garanti ved skader på sliddele, ej heller ved skader og mangler, der er opstået pga. ukorrekt behandling og vedligeholdelse. Yderligere følgeskader på fremmede genstande dækkes ikke.

Garantien gælder kun, hvis den ikke-adskilte enhed sammen med en beskrivelse af fejlen, kassebon eller faktura (købsdato og forhandlerstempel) sendes velemballeret til den pågældende serviceafdeling.

Reparationsservice:

Når garantiperioden er udløbet, eller i tilfælde af mangler, der ikke dækkes af garantien, skal du spørge nærmeste serviceværksted om mulighederne for reparation.

3ÅRS PRODUCENT GARANTI

12. Tekniske data

Mål(∅ × D)(H × B × D)	Spot ONE/ONE S/ONE SC: ∅ 97 × 175 mmSpot DUO S / DUO SC: 98 × 247 × 175 mm
Netspænding 220-240 V, 50/60Hz
Effektforbrug (P on) * Spot ONE: 6,7 WSpot ONE S: 7,5 WSpot ONE SC: 7,9 W		Spot DUO S: 2 × 7,5 WSpot DUO SC: 14,6 W
Lysstrøm / lysstyrke for lampe * Spot ONE:512 lm; 76,4 lm/WSpot ONE S:512 lm 68,6 lm/WSpot ONE SC:512 lm; 66,6 lm/W		Spot DUO S:2 × 512 lm; 68,6 lm/WSpot DUO SC:1024 lm; 70,1 lm/W
Standby (lampe) Spot ONE S:2 × 0,5 WSpot ONE SC: 0,42 W		Spot DUO S: 2 × 0,5 WSpot DUO SC: 0,42 W
Lysstrøm for lyskilde 620 lm 92,5 lm/W
Effektforbrug for lyskilde 6,7 W
Standby for netværk Spot ONE SC: 0,42 W Spot DUO SC: 0,42 W
Farvetemperatur * 3.000 K (varm hvid)
Farvegengivelsesindeks * Ra>80
Gennemsnitlig beregnet levetid * L70B50 ved 25°C: >20.000 timer
Farvekonsistens SDCM *	Startværdi: 6
Lysstyrkefordeling *
Sensorteknik	Spot ONE/DUO S, ONE/DUO SC: passiv infrarød
Overvågningsområde:overvågningsvinkel	Spot ONE/DUO S, ONE/DUO SC: 90°
Overvågningsområde:åbningsvinkel	Spot ONE/DUO S, ONE/DUO SC: 90°
Overvågningsrækkevidde	Spot ONE/DUO S, ONE/DUO SC: maks. 10 m
Lyskilde	GU10-LED-lyskilde (maks. 9 W)
Tidsindstilling	Spot ONE/DUO S:	8 s - 35 min
	Spot ONE/DUO SC:	5 s - 60 min
Skumringsindstilling	Spot ONE/DUO S:	2-1.000 lux
	Spot ONE/DUO SC:	2-2.000 lux
Kapslingsklasse IP44
Beskyttelsesklasse I
Omgivelsestemperatur -20 - +40 °C
Bluetooth-frekvens	Spot ONE/DUO SC:	2,4 - 2,48 GHz
Bluetooth-sendeeffekt	Spot ONE/DUO SC:	5 dBm/3 mW
Energieffektivitetsklasse Dette produkt indeholder en / to lyskilde / lyskilder i energieffektivitetsklasse "F".

13. Driftsforstyrrelser

Fejl Årsag Afhjælpning

LED-lampen tænder ikke ■ Sikring udløst, ikke slået til, ledning afbrudt■ Kortslutning■ Defekt lyskilde■ Slå sikring til, udskift, tænd tænd/sluk-kontakt, kontrollér ledning med en spændingste-ster■ Kontrollér tilslutninger■ Udskift lyskilden

Sensor-LED-lampen tændes ikke ■ Ved brug i dagslys, skumringsindstilling er indstillet på nattilstand■ Nettilslutning slukket■ Sikring udløst■ Overvågningsområdet er ikke indstillet korrekt■ Indstilles på ny■ Tænd■ Slå sikring til, udskift, kontrollér evt. tilslutning■ Justér igen

Sensor-LED-lampen slukkes ikke ■ Konstant bevægelse i overvågningsområdet■ Kontrollér området, og indstil evt. på ny eller tildæk

Sensor-LED-lampen tænder og slukker hele tiden ■ Dyr i overvågnings-området■ Vip sensoren opad; vælg nyt område

Sensor-LED-lampen tændes på uønskede tidspunkter ■ Vinden får træer og buske i overvågnings-området til at bevæge sig■ Registrering af biler på gaden■ Pludselig temperaturæn- dring på grund af vejret (vind, regn, sne) eller luft fra ventilatorer eller åbne vinduer■ Sensor-LED-lampen ryster (bevæger sig) på grund af f.eks. vindstød eller kraftig nedbør■ Juster område■ Juster område■ Området udskiftes, monteringsstedet flyttes■ Monter sensor-LED-lampen på et stabilt underlag
