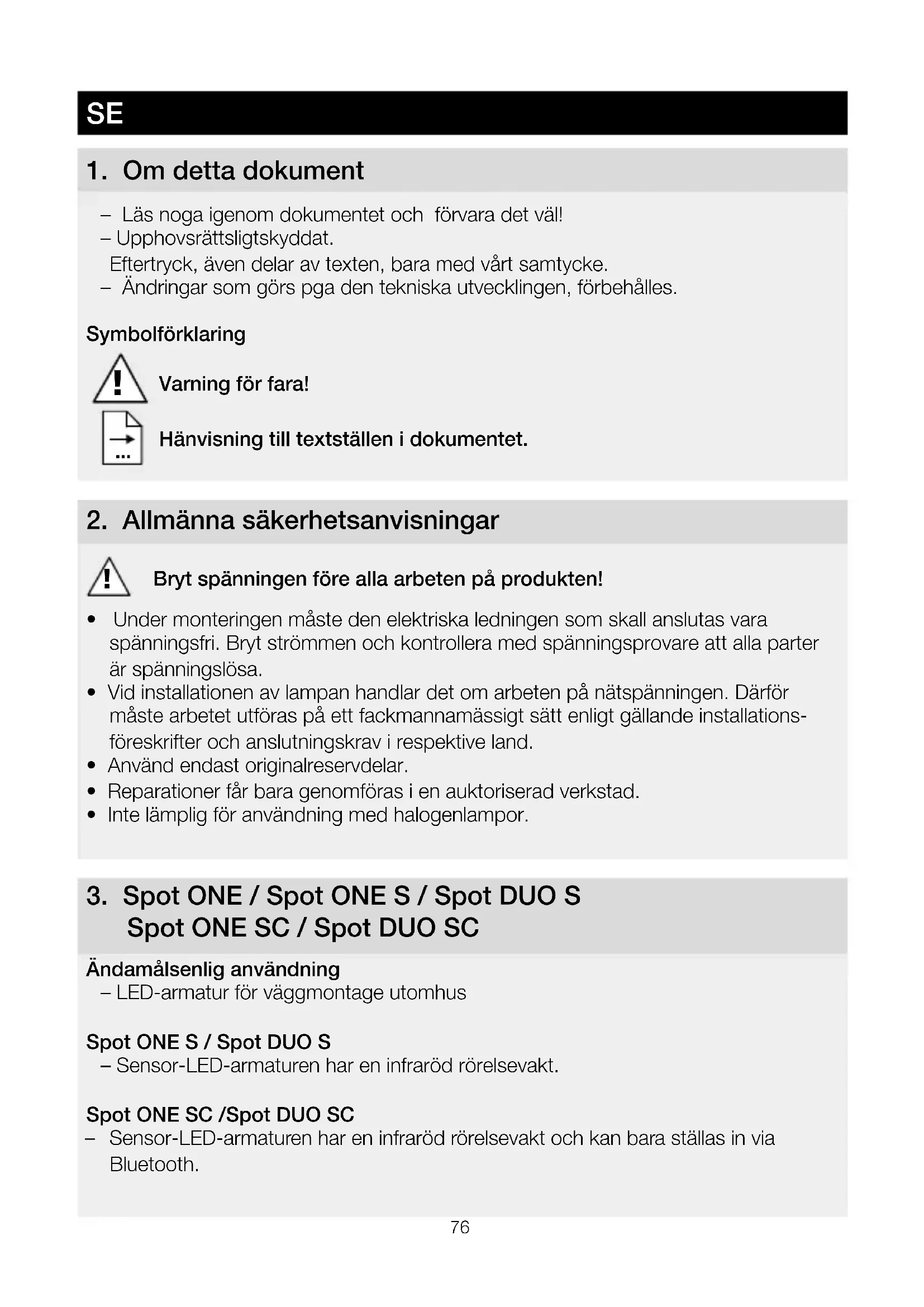

BRUKSANVISNING Spot ONE S STEINEL

• Läs noga igenom dokumentet och förvara det väl!
  – Upphovsrättsligtskyddat.

Eftertryck, även delar av texten, bara med vårt samtycke.

- Ändringar som görs pga den tekniska utvecklingen, förbehålles.

Symbolförklaring

Varning för fara!

Hänvisning till textställen i dokumentet.

2. Allmänna säkerhetsanvisningar

Bryt spänningen före alla arbeten på produkten!

• Under monteringen måste den elektriska ledningen som skall anslutas vara spänningsfri. Bryt strömmen och kontrollera med spänningsprovare att alla parter är spänningslösa.
• Vid installationen av lampan handlar det om arbeten på nätspänningen. Därför måste arbetet utföras på ett fackmannamässigt sätt enligt gällande installationsföreskrifter och anslutningskrav i respektive land.
• Använd endast originalreservdelar.
• Reparationer får bara genomföras i en auktoriserad verkstad.
• Inte lämplig för användning med halogenlampor.

Ändamålsenlig användning

- LED-armatur för väggmontage utomhus

- Sensor-LED-armaturen har en infraröd rörelsevakt.

- Sensor-LED-armaturen har en infraröd rörelsevakt och kan bara ställas in via Bluetooth.

Icke ändamålsenlig användning

-LED-armaturen är inte dimbar.

Inte dimbar

Innehåll Spot ONE (bild 3.1)

• armatur
• tre skruvar
• tre plugg
  -tre distanser

Innehåll Spot DUO (bild 3.2)

• armatur
• fyra skruvar
• fyra plugg
  -fyra distanser

Produktmått

Spot ONE (bild 3.3)

Spot DUO (bild 3.4)

Produktöversikt (bild 3.5)

A Väggfäste
B Anslutningsplint
C Säkringsskruv
D Hölje
E Armaturhus
F Skymningsinställning (endast Spot ONE S / DUO S)
G Efterlystid (endast Spot ONE S / DUO S)

Bevakningsområde Spot ONE S / DUO S (bild 3.6-3.8)

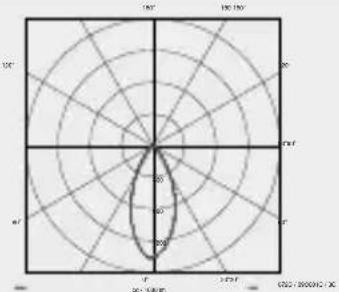

Ljusintensitetsfördelning (bild 3.9)

4. Elektrisk anslutning

Kopplingsschema (bild 4.1)

Nätanslutningens matarledning består av en

3-ledarkabel:

PE = Skyddsledare (grön/gul)

Vid osäkerhet, måste ledningarna identifieras med en spänningsprovare; gör dem därefter spänningsfria igen. Fas (L), neutralledare (N) och skyddsledare (PE) ansluts till anslutningsplinten.

Viktigt:

En förväxling av anslutningarna leder senare till kortslutning i armaturen eller i säkringsskåpet. I ett sådant fall måste de enskilda ledningarna identifieras igen och anslutas på nytt. I nätkabeln kan en strömställare för till- och frånkoppling installeras.

Sammankoppling

"↓ är till för sammankopplingen av lamporna. Upp till 10 lampor av denna typ kan parallellkopplas. (bild 4.1)

5. Montage

• Kontrollera samtliga delar med avseende på skador.
• Är produkten skadad får den inte tas i bruk.
• Armaturen måste monteras vibrationsfritt.
• Välj en lämplig montageplats med hänsyn till räckvidd och rörelsedetektering.

Den säkraste rörelsebevakningen uppnås när strålkastaren monteras i rät vinkel mot rörelseriktningen och inga hinder finns i vägen för sensorn (t.ex. träd, murar etc.).

Montageanvisning

• Stäng av strömförsörjningen. (bild 4.1)
• Lossa säkringsskruven och höljet från väggfästet. (bild 5.1)
• Lossa kopplingsplinten och ta bort höljet från väggfästet. (bild 5.2)
  • Markera borrhålen. (bild 5.3)
• Borra hål och sätt i plugg. (bild 5.4)
  • Infällt montage (bild 5.5)
• Utanpåliggande montage med distanser (bild 5.6)
• Fixera säkerhetsbandet på väggfästet och sätt i kopplingsplinten. (bild 5.7)
  • Anslut nätkabeln. (bild 5.8)
• Bryt ut säkerhetsfliken vid sammankopplingen av flera lampor. (bild 5.8)
• Montera höljet på väggfästet. (bild 5.9)
• Skruva i säkringsskruven. (bild 5.9)
• Slå till spänningen. (bild 5.9)
• Gör inställningarna → "6. Funktion"

6. Funktion

Fabriksinställningar

-Skymningsinställning: 1000 lux

Skymningsinställning (bild 6.2 F)

Armaturens aktiveringsnivå kan steglöst ställas in mellan ca 2 till 1000 lux.

-Ställskruven på 📋 = drift i dagsljus (oberoende av ljusstyrka)

-Ställskruven på Ⓐ = skymningsdrift (ca 2 lux)

För inställningen av bevakningsområdet och för funktionstestet i dagsljus, måste ställskruven stå på 📂.

Efterlystid (bild 6.2 G)

Armaturens önskade efterlystid kan steglöst ställas in från ca 8 sek. till max. 35 min. Vid varje registrerad rörelse som sker innan denna tid löpt ut, startar tiduret på nytt.

-Ställskruv + = ca 35 minuter

-Ställskruv - = ca 8 sekunder

Anmärkning:

Efter varje gång som lampan har släckts avbryts rörelsebevakningen i ca 1 sekund innan en ny rörelse åter kan tända armaturen.

Spot DUO S

Leveransstatus:

Båda lamphuvudena är sammankopplade och tänds/släcks alltid samtidigt.

För de båda lampornas individuella drift måste förbindelsen mellan plintarna avlägsnas (↓1 och ↓2).

Fabriksinställningar

-Skymningsinställning: 2000 lux

För att konfigurera armaturen med smarttelefon eller surfplatta måste STEINEL Smart Remote App laddas ner från AppStore. Det krävs en Bluetooth-förberedd smarttelefon eller surfplatta.

Android iOS

Följande funktioner kan ställas in via Smart Remote App:

-Efterlys
-Skymningsinställning
-På / Av
-Automatisk/manuell funktion
-Sammankoppling
-Gruppbildning
-Gruppernas och armaturernas identifiering

Anmärkning:

Efter varje gång som lampan har släckts avbryts rörelsebevakningen i ca 1 sekund innan en ny rörelse åter kan tända armaturen.

För att tända och släcka armaturen tidsbaserat har Spot Connect ett internt tidur. Detta synkroniserar sig vid varje Bluetooth förbindelse via Smart Remote App automatiskt med tiduret i den anslutna smarttelefonen.

För att garantera en korrekt funktion efter ett spänningsavbrott i armaturen, måste en förbindelse via Smart Remote App skapas. Det interna tiduret synkroniseras på nytt med smarttelefonens tidur.

7. Armaturens vridbarhet / lampbyte

Armaturens vridbarhet (bild 7.1/7.2)

Lampbyte

• Lossa täckbrickan på armaturhuset och vrid ut den. (bild 7.3)
• Lossa lampan och vrid ut den. (bild 7.4)
  • Sätt i en ny lampa. (bild 7.5)
• Sätt på täckbrickan och skruva fast den. (bild 7.6)

Viktigt:

Använd enbart GU10-LED-ljuskällor max. 9 W.

Anmärkning:

- Se till när du byter ut lampan, att tätningen och tätningsytan inte är smutsiga eller skadade.

8. Underhåll

Produkten är underhållsfri.

Armaturen kan rengöras med en fuktig trasa (utan rengöringsmedel) när den är smutsig.

Viktigt: Driftsenheten kan inte bytas ut.

230V LED

9. Avfallshantering

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

10. CE-deklaration

Härmed försäkrar STEINEL Vertrieb GmbH att denna typ av radioutrustning Spot ONE SC / Spot DUO SC överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: www.stinel.de

11. Tillverkargaranti

Denna Steinel-produkt är tillverkad med största noggrannhet. Den är funktions- och säkerhetstestad enligt gällande föreskrifter och har därefter genomgått en stickprovskontroll. Steinel garanterar felfritt tillstånd och felfri funktion. Garantin gäller i 36 månader från inköpsdagen. Vi åtgärdar bristfälligheter orsakade av material- eller tillverkningsfel. Garantin uppfylls genom reparation eller utbyte av bristfälliga delar efter vårt val. Garantin omfattar inte slitage och skador orsakade av felaktigt hanterande eller bristande underhåll och skötsel av produkten. Följdskador på främmande föremål ersätts ej. Garantin gäller endast då produkten, som inte får vara demonterad, sändes väl förpackad med kort beskrivning av felet och fakturakopia eller kvitto (inköpsdatum och stämpel) till vår representant eller lämnas till inköpsstället.

Reparationsservice:

Kontakta nästa serviceställe för reparationer efter garantitidens utgång eller vid bristfälligheter som inte omfattas av garantin.

3ÅRS TILLVERKAR GARANTI

1. Tekniska data

Mått(∅ × D)(H × B × D)	Spot ONE/ONES/ONE SC: ∅ 97 × 175 mmSpot DUO S / DUO SC: 98 × 247 × 175 mm
Spänning 220-240 V, 50/60Hz
Systemeffekt (P on) * Spot ONE: 6,7 W		Spot DUO S: 2 × 7,5 WSpot DUO SC: 14,6 W
Ljusflöde / ljusstyrka armatur * Spot ONE:		Spot DUO S:2 × 512 lm; 68,6 lm/WSpot DUO SC:1024 lm; 70,1 lm/W
Standby (armatur) Spot ONE S: 2 × 0,5 W		Spot DUO S: 2 × 0,5 WSpot DUO SC: 0,42 W
Ljusflöde ljuskälla 620 lm 92,5 lm/W
Systemeffekt ljuskälla 6,7 W
Standby Network Spot ONE SC: 0,42 W Spot DUO SC: 0,42 W

Färgtemperatur 3 000 K (varmvit)
Färgåtergivningsindex * R	>80
Medellång livslängd för beräkningen *	L70B50 vid 25°C: > 20 000 tim.
Färgkonsistens SDCM * Startvärde: 6
Ljusintensitetsfördelning *
Sensorteknik	Spot ONE/DUO S, ONE/DUO SC: Passiv infraröd
Bevakningsområde: bevakningsvinkel	Spot ONE/DUO S, ONE/DUO SC: 90°
Bevakningsområde: öppningsvinkel	Spot ONE/DUO S, ONE/DUO SC: 90°
Bevakningsräckvidd	Spot ONE/DUO S, ONE/DUO SC: max. 10 m
Ljuskälla GU10-LED-ljuskälla (max. 9 W)
Efterlystid	Spot ONE/DUO S: 8 sek. - 35 min.Spot ONE/DUO SC: 5 sek. - 60 min.
Skymningsinställning	Spot ONE/DUO S: 2-1 000 luxSpot ONE/DUO SC: 2-2 000 lux
Skyddsklass	IP44
Isolationsklass	I
Omgivningstemperatur	-20 - +40 °C
Frekvens Bluetooth	Spot ONE/DUO SC: 2,4 - 2,48 GHz
Sändeffekt Bluetooth	Spot ONE/DUO SC: 5 dBm/3 mW
Energieffektklass:	Denna produkt har en ljuskälla / två ljuskällor i energieffektklass "F".

* för bifogad LED-ljuskälla

13. Driftstörningar

Störning Orsak Åtgärd

LED-armaturen tänds inte	Säkring har utlöst, inte påkopplad, strömförsörjning avbrutenKortslutningLjuskälla defekt	Slå till säkringen, byt ut, slå till spänningen; testa med spänningsprovareKontrollera anslutningarnaByt ljuskälla
Sensor-LED-lampan tänds inte	Vid dagsljusdrift, skymningsinställningen står på nattdriftNätströmbrytare FRÅNSäkring har utlöstBevakningsområdet inte exakt inställt	Ställ in på nyttTillkopplaSlå till säkringen, byt ut, kontrollera evtl. anslutningenJustera inställningen
Sensor-LED-armaturen släcks inte	Ständig rörelse i bevakningsområdet	Kontrollera området och omjustera evtl. eller använd avskärmningar
Sensor-LED-armaturen TÄNDER/SLÄCKER ljuset ständigt	Djur rör sig inom bevakningsområdet	Vrid sensorn högre upp; ändra området
Sensor-LED-lampan tänds oönskat	Vinden får träd och buskar att röra sig inom bevakningsområdetRörelser från bilar ute på gatanPlötslig temperaturförändring genom vädrets inverkan (vind, regn, snö) eller fläktutlopp, öppna fönsterSensor-LED-lampan svänger (rör sig) t.ex. genom vindbyar eller stark nederbörd	Ändra områdetÄndra områdetÄndra bevakningsområdet eller flytta sensornMontera sensor-LED-lampan på ett fast underlag.
