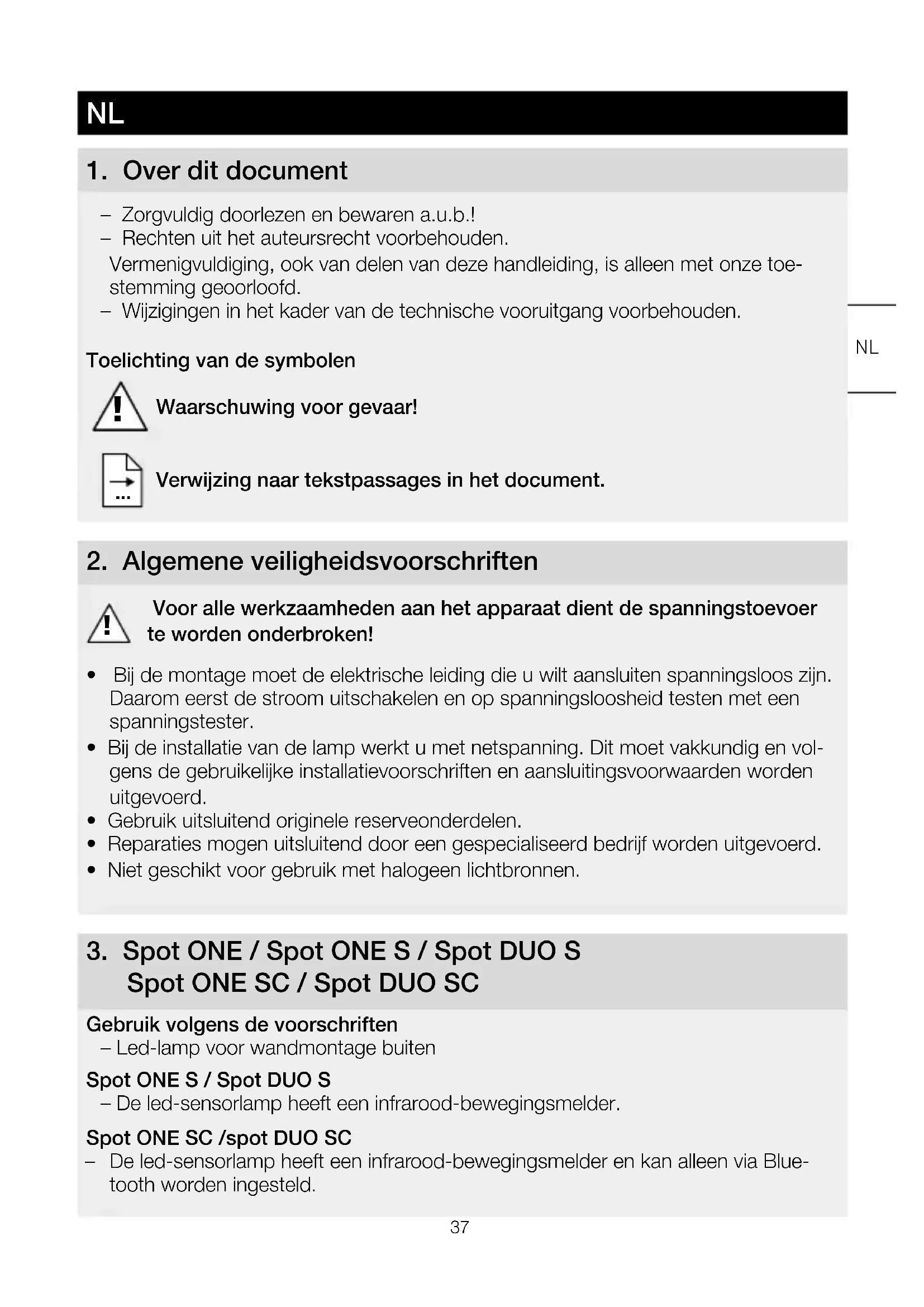

GEBRUIKSAANWIJZING Spot ONE S STEINEL

– Zorgvuldig doorlezen en bewaren a.u.b.! – Rechten uit het auteursrecht voorbehouden. Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toe- stemming geoorloofd. – Wijzigingen in het kader van de technische vooruitgang voorbehouden. Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwijzing naar tekstpassages in het document.

2. Algemene veiligheidsvoorschriften

Voor alle werkzaamheden aan het apparaat dient de spanningstoevoer te worden onderbroken!

• Bij de montage moet de elektrische leiding die u wilt aansluiten spanningsloos zijn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester.

• Bij de installatie van de lamp werkt u met netspanning. Dit moet vakkundig en vol- gens de gebruikelijke installatievoorschriften en aansluitingsvoorwaarden worden uitgevoerd.

• Gebruik uitsluitend originele reserveonderdelen.

• Reparaties mogen uitsluitend door een gespecialiseerd bedrijf worden uitgevoerd.

• Niet geschikt voor gebruik met halogeen lichtbronnen.

3. Spot ONE / Spot ONES / Spot DUOS

Spot ONESC / Spot DUO SC Gebruik volgens de voorschriften – Led-lamp voor wandmontage buiten Spot ONES / Spot DUOS – De led-sensorlamp heeft een infrarood-bewegingsmelder. Spot ONESC /spot DUOSC – De led-sensorlamp heeft een infrarood-bewegingsmelder en kan alleen via Blue- tooth worden ingesteld. NL38 Gebruik niet conform de voorschriften – De led-lamp kan niet worden gedimd. Niet dimbaar Bij de levering inbegrepen spot ONE (afb. 3.1) – lamp – drie schroeven – drie pluggen – drie afstandhouders Bij de levering inbegrepen spot DUO (afb. 3.2) – lamp – vier schroeven – vier pluggen – vier afstandhouders Afmetingen product Spot ONE (afb. 3.3) Spot DUO (afb. 3.4) Productoverzicht (afb. 3.5) A Wandhouder B Aansluitklem C Borgschroef D Lampvoet E Lampbehuizing F Schemerinstelling (alleen spot ONES / DUOS) G Tijdinstelling (alleen spot ONES / DUOS) Registratiebereik spot ONES / DUOS (afb. 3.6-3.8) Lichtsterkteverdeling (afb. 3.9)

4. Elektrische aansluiting

Schakelschema (afb. 4.1) De stroomtoevoer bestaat uit een 3-polige kabel: L = fase (meestal zwart, bruin of grijs) N = nuldraad (meestal blauw) PE = aarde (groen/geel)39 In geval van twijfel moeten de leidingen met een spanningstester worden geïdentifi- ceerd; vervolgens weer spanningsvrij maken. De fase (L), nuldraad (N) en aarde (PE) worden op de aansluitklem aangesloten. Belangrijk: Het verwisselen van de aansluitingen kan in het apparaat of uw meterkast kortsluiting veroorzaken. In dit geval moeten de afzonderlijke leidingen nogmaals geïdentificeerd en opnieuw verbonden worden. In de stroomtoevoerkabel kan natuurlijk een netscha- kelaar voor in- en uitschakelen geïnstalleerd zijn. Koppeling ' ' is voor het koppelen van lampen. Er kunnen max. 10 lampen van dit type parallel worden geschakeld. (afb. 4.1)

• Alle onderdelen controleren op beschadigingen.

• Neem het product bij beschadigingen niet in gebruik.

• Bij de montage van de lamp moet erop worden gelet, dat deze trillingsvrij wordt bevestigd.

• Kies een passende montageplaats; houd hierbij rekening met de reikwijdte en de bewegingsregistratie. De beste bewegingsregistratie wordt bereikt, als het apparaat zijdelings in de looprichting gemonteerd wordt en geen hindernissen (zoals bijv. bomen, muren etc.) het zicht belemmeren. Montagestappen

• Stroomtoevoer uitschakelen (afb. 4.1).

• Borgschroef losdraaien en de lampbehuizing van de wandhouder halen (afb

• Steekklem losmaken en van de wandhouder scheiden (afb.5.2).

• Montage opbouw met afstandhouders (afb. 5.6).

• Veiligheidsstrip aan de wandhouder bevestigen en steekklem aanbrengen (afb.

• Aansluitkabel aansluiten (afb. 5.8).

• Bij koppeling van meerdere lampen borgplaatje verwijderen (afb. 5.8).

• Lampbehuizing op wandhouder plaatsen (afb. 5.9).

• Borgschroef inschroeven (afb. 5.9).

• Stroomtoevoer inschakelen (afb. 5.9).

• Instellingen uitvoeren ➜ '6. Werking' NL40

Spot ONES / Spot DUOS Fabrieksinstellingen – Schemerinstelling: 1000lux – Tijdinstelling: 8seconden Schemerinstelling (afb. 6.2 F) De gewenste drempelwaarde kan traploos van ca. 2 tot 1000 lux worden ingesteld. – Instelknopje op = daglichtstand (onafhankelijk van de lichtsterkte) – Instelknopje op = schemerstand (ca. 2 lux) Bij de instelling van het registratiebereik via de functietest bij daglicht moet het instel- knopje op staan. Tijdinstelling (afb. 6.2 G) De gewenste brandduur van de lamp kan traploos van ca. 8seconden tot max. 35minuten worden ingesteld. De tijdklok wordt door iedere geregistreerde beweging voor afloop van deze tijd opnieuw gestart. – Instelknopje + = ca. 35minuten – Instelknopje – = ca. 8seconden Opmerking: Na iedere uitschakeling van de lamp is een hernieuwde bewegingsregistratie geduren- de ca. 1 seconde niet mogelijk. Pas na afloop van deze tijd zal de lamp bij beweging het licht weer inschakelen. Spot DUOS Toestand bij levering: beide lampenkoppen zijn gekoppeld en schakelen altijd tegelijk in en uit. Voor een individuele werking van beide lampenkoppen moet de verbinding tussen de klemmen worden verwijderd ( 1 en 2). Spot ONESC /Spot DUOSC Fabrieksinstellingen – Schemerinstelling: 2000 lux – Tijdinstelling: 5 seconden Smart Remote app Voor de configuratie van de lamp m.b.v. smartphone of tablet moet de STEINEL Smart Remote app gedownload worden uit de AppStore. Hiervoor is een voor Bluetooth geschikt(e) smartphone of tablet vereist.41 Android iOS De volgende functies kunnen via de Smart Remote app worden ingesteld: – Tijdinstelling – Schemerinstelling – In- en uitschakeltijden – Aan de situatie aangepaste regeling automatisch/manueel – Koppeling – Groepsvorming – Aanduiding van groepen en lampen Opmerking: Na iedere uitschakeling van de lamp is een hernieuwde bewegingsregistratie gedurende ca. 1 seconde niet mogelijk. Pas na afloop van deze tijd zal de lamp bij beweging het licht weer inschakelen. Spot Connect beschikt over een inwendige klok om op basis van tijd te kunnen in- en uitschakelen. Deze wordt bij iedere Bluetooth verbinding via de Smart Remote app automatisch gesynchroniseerd met de klok van de verbonden smartphone. Om een correcte werking te garanderen, moet telkens bij onderbreking van de spanningstoevoer naar de lamp opnieuw een verbinding worden gemaakt m.b.v. de Smart Remote app. Hierdoor wordt de interne klok weer gesynchroniseerd met de smartphone-tijd.

7. Draaibereik van de lamp / lichtbron vervangen

Draaibereik van de lamp (afb. 7.1/7.2) Lichtbron vervangen

• Afdekplaat bij de lampbehuizing losmaken en afnemen (afb. 7.3).

• Lichtbron losmaken en uitnemen (afb. 7.4).

• Nieuwe lichtbron plaatsen en vastdraaien (afb. 7.5).

• Afdekplaat plaatsen en vastdraaien (afb. 7.6). Belangrijk: Gebruik uitsluitend GU10 led-verlichting tot max. 9 W. NL42 Opmerking:

• Zorg ervoor dat de afdichting en het afdichtoppervlak niet vervuild of beschadigd zijn als u lampjes verwisseld.

Dit product is onderhoudsvrij. De lamp kan bij vervuiling met een vochtige doek (zonder schoonmaakmiddel) worden gereinigd. Belangrijk: de regelaar kan niet worden vervangen.

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecy- cled te worden. Doe elektrische apparaten niet bij het huisvuil! Alleen voor EU-landen: Conform de geldende Europese richtlijn voor verbruikte elektrische en elektronische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elek- trische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.

10. Conformiteitsverklaring

Hierbij verklaar ik, STEINEL Vertrieb GmbH, dat het type radioapparatuur Spot ONESC / Spot DUOSC conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internet- adres: www.steinel.de43

11. Fabrieksgarantie

Dit Steinel-product is met grote zorgvuldigheid gefabriceerd, getest op goede werking en veiligheid volgens de geldende voorschriften en vervolgens steekproefsgewijs gecontroleerd. Steinel verleent garantie op de storingvrije werking. De garantietermijn bedraagt 36maanden en gaat in op de datum van aanschaf door de klant. Wij verhel-pen gebreken die berusten op materiaal- of productiefouten. De garantie bestaat uit reparatie of vernieuwen van de defecte onderdelen, door ons te beoordelen. Garantie vervalt bij schade aan onderdelen, die aan slijtage onderhevig zijn en bij schade of gebreken, die door ondeskundig gebruik of onderhoud ontstaan. Schade aan andere voorwerpen is uitgesloten van garantie.De garantie wordt alleen verleend wanneer het niet-gedemonteerde apparaat met korte storingsbeschrijving, kassabon of rekening (koopdatum en winkelierstempel), goed verpakt naar het desbetreende serviceadres wordt gestuurd.Reparatieservice:Na afloop van de garantieduur of bij gebreken die niet onder de garantie vallen, kunt u het dichtstbijzijnde serviceadres naar de mogelijkheden van een reparatie vragen.

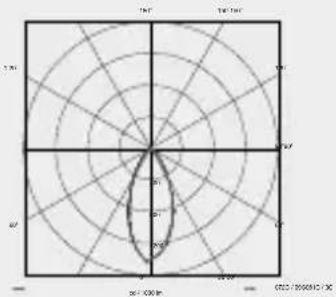

>80 Gemiddelde levensduur * L70B50 bij 25°C: >20.000 uur KleurconsistentieSDCM * beginwaarde: 6 Lichtsterkteverdeling *

• voor bijgeleverde led-lichtbron45 Storing Oorzaak Oplossing Led-lamp schakelt niet in ■ Zekering gesprongen, niet ingeschakeld, leiding onderbroken ■ Kortsluiting ■ Lamp defect ■ Zekering inschakelen, vervangen, netschake- laar inschakelen, kabel met spanningzoeker controleren ■ Aansluitingen controleren ■ Lampjes verwisselen De led-sensorlamp schakelt niet in ■ Bij daglicht, schemerin- stelling staat op nachtstand ■ Netschakelaar UIT ■ Zekering gesprongen ■ Registratiebereik niet gericht ingesteld ■ Opnieuw instellen ■ Inschakelen ■ Zekering inschakelen, vervangen, evt. aansluiting controleren ■ Opnieuw instellen De led-sensorlamp schakelt niet uit ■ Permanente beweging in het registratiebereik ■ Bereik controleren en eventueel opnieuw instellen of afdekken Led-sensorlamp schakelt steeds AAN/UIT ■ Er zijn bewegende dieren in het registratiebereik ■ Sensor hoger draaien; bereik veranderen De led-sensorlamp schakelt ongewenst in ■ Wind beweegt bomen en struiken binnen het registratiebereik ■ Registratie van auto's op straat ■ Plotselinge verandering van temperatuur door het weer (wind, regen, sneeuw) of afvoerlucht van ventilatoren, open ramen ■ De led-sensorlamp trilt (beweegt) door bijv. windvlagen of zware regenval ■ Bereik veranderen ■ Bereik veranderen ■ Bereik veranderen, andere montageplaats kiezen ■ Monteer de led-sensor- lamp op een vaste ondergrond
