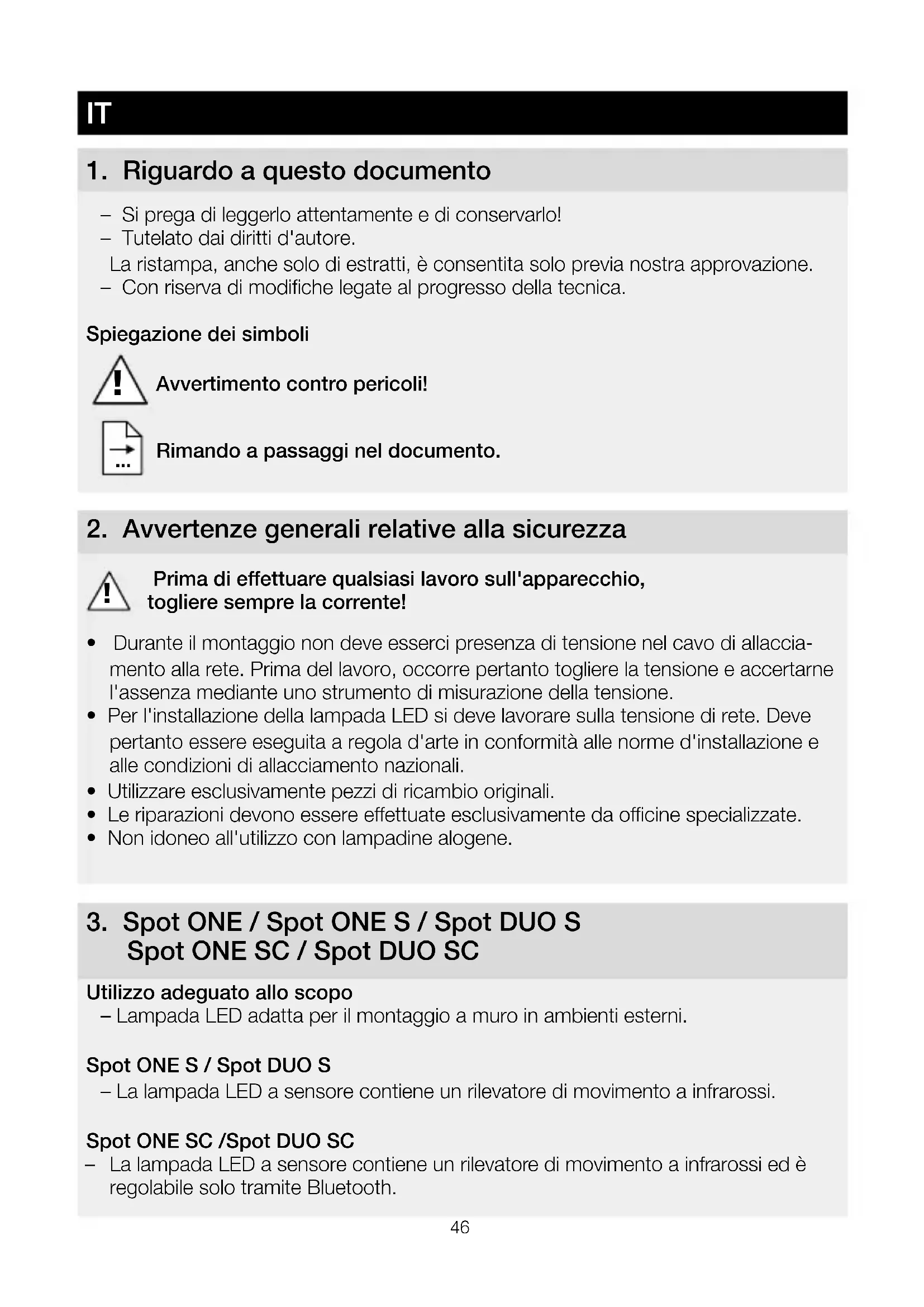

1. Riguardo a questo documento

• Si prega di leggerlo attentamente e di conservarlo!
• Tutelato dai diritti d'autore.

La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione.

- Con riserva di modifiche legate al progresso della tecnica.

Spiegazione dei simboli

Avvertimento contro pericoli!

Rimando a passaggi nel documento.

2. Avvertenze generali relative alla sicurezza

Prima di effettuare qualsiasi lavoro sull'apparecchio, togliere sempre la corrente!

• Durante il montaggio non deve esserci presenza di tensione nel cavo di allaccia- mento alla rete. Prima del lavoro, occorre pertanto togliere la tensione e accertarne l'assenza mediante uno strumento di misurazione della tensione.
• Per l'installazione della lampada LED si deve lavorare sulla tensione di rete. Deve pertanto essere eseguita a regola d'arte in conformità alle norme d'installazione e alle condizioni di allacciamento nazionali.
• Utilizzare esclusivamente pezzi di ricambio originali.
• Le riparazioni devono essere effettuate esclusivamente da officine specializzate.
• Non idoneo all'utilizzo con lampadine alogene.

Utilizzo adeguato allo scopo

- Lampada LED adatta per il montaggio a muro in ambienti esterni.

- La lampada LED a sensore contiene un rilevatore di movimento a infrarossi.

- La lampada LED a sensore contiene un rilevatore di movimento a infrarossi ed è regolabile solo tramite Bluetooth.

Utilizzo non adeguato allo scopo

-La lampada non è dimmerabile.

Non dimmeriz- zabile

Volume di fornitura Spot ONE (Fig. 3.1)

• lampada
• tre viti
• tre tasselli
  -tre distanziatori

Volume di fornitura Spot DUO (Fig. 3.2)

• lampada
• quattro viti
• quattro tasselli
  -quattro distanziatori

Dimensioni del prodotto

Spot ONE (Fig. 3.3)

Spot DUO (Fig. 3.4)

Panoramica del prodotto (Fig. 3.5)

A Supporto per montaggio a muro
B Morsetto di allacciamento
C Vite di sicurezza
D Base della lampada
E Alloggiamento della lampada
F Regolazione crepuscolare (solo Spot ONE S / DUO S)
G Regolazione del periodo di accensione (solo Spot ONE S / DUO S)

Campo di rilevamento Spot ONE S / DUO S (Fig. 3.6-3.8)

Distribuzione dell'intensità luminosa (Fig. 3.9)

4. Allacciamento elettrico

Schema elettrico (Fig. 4.1)

Il cavo di collegamento alla rete ha 3 fili.

L = filo di fase (di prevalenza nero, marrone o grigio)

N = filo neutro (di prevalenza blu)

PE = conduttore di terra (verde/giallo)

In caso di dubbio occorre identificare le linee di alimentazione elettrica con un indicatore di tensione; dopo di ciò disinserire nuovamente la tensione. Il filo di fase (L), il filo neutro (N) e il conduttore di terra (PE) vengono collegati al morsetto di allacciamento.

Importante:

uno scambio dei collegamenti provoca un successivo corto circuito nell'apparecchio o nella valvoliera. In questo caso le singole linee di alimentazione elettrica devono essere reidentificate e quindi collegate a nuovo. Ovviamente nella linea di alimentazione della rete può essere installato un interruttore di rete per accendere e spegnere.

Collegamento in rete

"↓ serve al collegamento in rete delle lampade. Si possono collegare in parallelo al massimo 10 lampade di questo tipo. (Fig. 4.1)

5. Montaggio

• Controllare tutti i componenti per verificare se presentano danneggiamenti.
• In caso di danni non mettere in funzione il prodotto.
• Nel montaggio della lampada LED si deve provvedere a fissarla in modo tale che non si generino vibrazioni.
• Scegliere un luogo di montaggio adeguato tenendo conto del raggio d'azione e del rilevamento del movimento.

Il rilevamento di movimenti più affidabile si ottiene quando l'apparecchio viene attivato lateralmente rispetto alla direzione di movimento, senza che sull'area da controllare ci siano ostacoli (come p.es. alberi, muri, ecc.).

Fasi di montaggio

• Staccare l'alimentazione di corrente. (Fig. 4.1)
- Svitare la vite di sicurezza e staccare l'involucro della lampada dal supporto per montaggio a muro. (Fig 5.1)
- Svitare il morsetto a innesto e l'involucro della lampada dal supporto per montaggio a muro. (Fig. 5.2)
- Segnare i fori. (Fig. 5.3)
- Effettuare i fori e inserire i tasselli. (Fig. 5.4)
• Montaggio incassato. (Fig. 5.5)
• Montaggio in superficie con distanziatori. (Fig. 5.6)
- Fissare il nastro di sicurezza sul supporto per montaggio a muro e applicare in morsetto a innesto. (Fig. 5.7)
- Collegare il cavo di allacciamento. (Fig. 5.8)
- Nel caso di collegamento in rete di più lampade, staccare la linguetta di copertura. (Fig. 5.8)
- Infilare l'ivolucro della lampada sul supporto per montaggio a muro. (Fig. 5.9)
• Avvitare la vite di sicurezza. (Fig. 5.9)

• Attivare l'alimentazione di corrente. (Fig. 5.9)
- Effettuare le dovute impostazioni "6. Funzionamento"

6. Funzionamento

Impostazioni di fabbrica

-Regolazione di luce crepuscolare: 1000 Lux
-Ritardo dello spegnimento: 8 secondi

Regolazione crepuscolare (Fig. 6.2 F)

La soglia d'intervento della lampada può essere impostata con regolazione continua tra ca. 2 Lux e 1000 Lux.

-Regolatore impostato su 🎩 = funzionamento con luce diurna (indipendentemente dalla luminosità)
-Regolatore impostato su Ⓐ = funzionamento crepuscolare (ca. 2 Lux)

Nella regolazione del campo di rilevamento e per il test di funzionamento a luce diurna il regolatore deve trovarsi su 🎩.

Regolazione del periodo di accensione (Fig. 6.2 G)

Il periodo in cui si desidera che la lampada rimanga accesa può essere impostato con regolazione continua da ca. 8 secondi a max. 35 minuti. Ogni volta che viene rilevato un movimento prima che decorra questo periodo di tempo, il contaminuti si azzera.

-Regolatore impostato + = ca. 35 minuti
-Regolatore impostato su - = ca. 8 secondi

Avvertenza:

Ogni volta che viene spenta la lampada, il rilevamento di movimenti viene interrotto per circa 1 secondo. Solo dopo che è trascorso questo periodo di tempo la lampada è in grado di accendere nuovamente la luce in caso di un movimento nell'ambito del raggio d'azione.

Spot DUO S

Condizioni alla consegna:

Le due testine della lampada sono collegate in rete e si accendono e spengono sempre contemporaneamente.

Per gestire le due testine della lampada in modo indipendente, occorre rimuovere il raccordo tra i morsetti (↓1 e 2).

Impostazioni di fabbrica

-Regolazione di luce crepuscolare: 2000 Lux

-Ritardo dello spegnimento: 5 secondi

App Smart Remote

Per la configurazione della lampada con smartphone o tablet dovete scaricare la App STEINEL Smart Remote dal Vostro AppStore. A tale scopo è necessario uno smartphone o tablet.

Android iOS

Tramite la App Smart Remote si possono impostare le seguenti funzioni:

-Regolazione del periodo di accensione

-Regolazione crepuscolare

-Accensione e spegnimento

-Comando situativo automatico/manuale

-Collegamento in rete

-Raggruppamento

-Indicazione dei gruppi e delle lampade

Avvertenza:

Ogni volta che viene spenta la lampada, il rilevamento di movimenti viene interrotto per circa 1 secondo. Solo dopo che è trascorso questo periodo di tempo la lampada è in grado di accendere nuovamente la luce in caso di un movimento nell'ambito del raggio d'azione. Per l'accensione e lo spegnimento in base al tempo, Spot Connect è dotato di un orologio interno. Esso si sincronizza automaticamente con l'orologio dello smartphone collegato ad ogni connessione Bluetooth tramite la App Smart Remote. Al fine di garantire un corretto funzionamento, dopo un'interruzione dell'alimentazione di tensione alla lampada occorre creare una connessione tramite la App Smart Remote. L'orologio interno viene nuovamente sincronizzato con quello dello smartphone.

7. Area di rotazione della lampada / sostituzione della lampadina

Area di rotazione della lampada (Fig. 7.1/7.2)

Sostituzione della lampadina

• Svitare e sfilare la lastra di copertura dell'involucro della lampada. (Fig. 7.3)
• Svitare e sfilare la lampadina. (Fig. 7.4)
• Inserire la nuova lampadina e avvitarla saldamente. (Fig. 7.5)
• Riapplicare la lastra di copertura e avvitarla saldamente. (Fig. 7.6)

Importante:

Utilizzare solo lampadine GU10-LED fino a un massimo di 9 W.

Avvertenza:

- Quando si cambia la lampadina, provvedere ad accertarsi che la guarnizione e la superficie di tenuta non siano imbrattate o danneggiate.

8. Manutenzione

Il prodotto non necessita di manutenzione.

In caso di imbrattamento si può pulire la lampada con un panno umido (senza impiegare detergenti).

Importante: l'alimentatore non è sostituibile.

230V LED

9. Smaltimento

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati a un centro di riciclaggio riconosciuto.

Non gettate gli apparecchi elettrici assieme ai rifiuti domestici!!

Solo per paesi UE:

conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

10. Dichiarazione di conformità

Il fabbricante, STEINEL Vertrieb GmbH, dichiara che il tipo di apparecchiatura radio Spot ONE SC / Spot DUO SC è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.steinel.de

11. Garanzia del produttore

Questo prodotto STEINEL viene costruito con la massima cura, con controlli di funzionamento e del grado di sicurezza in conformità alle norme vigenti in materia; vengono poi effettuati collaudi con prove a campione. STEINEL si assume la responsabilità di una fabbricazione ed un funzionamento perfetti. La garanzia si estende a 36 mesi ed inizia il giorno d'acquisto da parte dell'utilizzatore finale. Noi eliminiamo difetti riconducibili al materiale o alla fabbricazione; la prestazione della garanzia consiste a nostra discrezione nella riparazione o nella sostituzione dei pezzi difettosi. Il diritto alla prestazione di garanzia viene a decadere in caso di danni a pezzi soggetti ad usura nonché in caso di danni o difetti che sono da ricondurre ad un trattamento inadeguato o ad una cattiva manutenzione. Sono esclusi dal diritto di garanzia gli ulteriori danni conseguenti che si verificano su oggetti estranei.

La garanzia viene prestata solo se l'apparecchio viene inviato non smontato, ben imballato e accompagnato da una breve descrizione del difetto e dallo scontrino o dalla fattura (in cui siano indicati la data dell'acquisto e il timbro del rivenditore), al centro di assistenza competente.

Centro assistenza riparazioni:

Dopo la scadenza del periodo di garanzia o in caso di difetti per i quali non si ha diritto alla prestazione di garanzia, siete pregati di rivolgerVi al centro di assistenza più vicino per informarVi sulla possibilità di riparazione.

12. Dati tecnici
Dimensioni(∅ × P)(A × L × P)	Spot ONE/ONES/ONE SC: ∅ 97 × 175 mmSpot DUO S / DUO SC: 98 × 247 × 175 mm
Tensione di rete 220-240 V, 50/60Hz
Potenza assorbita (Pon)* Spot ONE: 6,7 WSpot ONE S: 7,5 WSpot ONE SC: 7,9 W		Spot DUO S: 2 × 7,5 WSpot DUO SC: 14,6 W
Flusso luminoso / luminosità lampada*	Spot ONE:512 lm; 76,4 lm/WSpot ONE S:512 lm 68,6 lm/WSpot ONE SC:512 lm; 66,6 lm/W	Spot DUO S:2 × 512 lm; 68,6 lm/WSpot DUO SC:1024 lm; 70,1 lm/W
Standby (lampada) Spot ONE S:	2 × 0,5 WSpot ONE SC: ,42 W	Spot DUO S: 2 × 0,5 WSpot DUO SC: 0,42 W
Flusso luminoso lampadina 620 lm 92,5 lm/W
Potenza assorbita lampadina 6,7 W
Standby Network Spot ONE SC: 0,42 W Spot DUO SC: 0,42 W
Temperatura del colore* 3.000 K (bianco caldo)
Indice di resa cromatica* Ra >80
Durata utile media misurata* L70B50 con 25°C: >20.000 ore
Consistenza del colore SDCM* Valore iniziale: 6
Distribuzione dell'intensità luminosa*
Tecnologia a sensori	Spot ONE/DUO S, ONE/DUO SC: infrarossi passivi
Campo di rilevamento: angolo di rilevamento	Spot ONE/DUO S, ONE/DUO SC: 90°
Campo di rilevamento: angolo di apertura	Spot ONE/DUO S, ONE/DUO SC: 90°
Raggio d'azione del rilevamento	Spot ONE/DUO S, ONE/DUO SC: max. 10 m
Lampada	Lampadina LED GU10-LED (max. 9 W)
Regolazione del periodo di accensione	Spot ONE/DUO S: 8 s - 35 minSpot ONE/DUO SC: 5 s - 60 min
Regolazione crepuscolare	Spot ONE/DUO S: 2-1.000 LuxSpot ONE/DUO SC: 2-2.000 Lux
Grado di protezione IP44
Classe di protezione I
Temperatura ambiente -20 - +40 °C
Frequenza Bluetooth	Spot ONE/DUO SC: 2,4 - 2,48 GHz
Potenza di trasmissione Bluetooth	Spot ONE/DUO SC: 5 dBm/3 mW
Classe di efficienza energetica Questo prodotto contiene una /due sorgente/i luminosa/e che corrisponde/corrispondono alla classe di efficienza energetica "F".

* per le lampadine LED in dotazione

13. Disturbi di funzionamento

Guasto Causa Rimedio

La lampada LED non si accende	■ Il fusibile è intervenuto, interruttore non acceso, cavo di alimentazione interrotto■ Corto circuito■ Lampadina difettosa	■ Attivare o sostituire il fusibile; accendere l'interruttore di rete; controllare la linea di alimentazione con un voltmetro■ Controllare gli allacciamenti■ Sostituire la lampadina
La lampada LED a sensore non si accende	■ Nel funzionamento con luce diurna l'impostazione crepuscolare è regolata sul funzionamento di notte■ Interruttore principale su OFF■ Il fusibile è intervenuto■ Campo di rilevamento non impostato con direzione giusta	■ Eseguire una nuova impostazione■ Accendere■ Attivare o sostituire il fusibile; all'occorrenza controllare l'allacciamento■ Effettuare una nuova regolazione
La lampada LED a sensore non si spegne	■ Movimento continuo nel campo di rilevamento	■ Controllare il campo di rilevamento, eseguire eventualmente una nuova regolazione o una schermatura
La lampada LED a sensore continua ininterrottamente ad accendersi e spegnersi	■ Animali in movimento nel campo di rilevamento	■ Orientare il sensore più in alto; spostare il campo
La lampada LED a sensore si accende a sproposito	■ Il vento muove alberi e cespugli nel campo di rilevamento■ Vengono rilevate automobili sulla strada■ Improvvisi sbalzi di temperatura dovuti a condizioni atmosferiche (vento pioggia, neve) o causati da aria di scarico di ventilatori o da aria proveniente da finestre aperte■ La lampada LED a sensore vacilla (si muove) per es. in seguito a boe di vento o a forte precipitazione	■ Spostare il campo■ Spostare il campo■ Modificare il campo o spostare il luogo di montaggio■ Montare la lampada LED a sensore su una base stabile
