ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ NightMatic 3000 Vario STEINEL

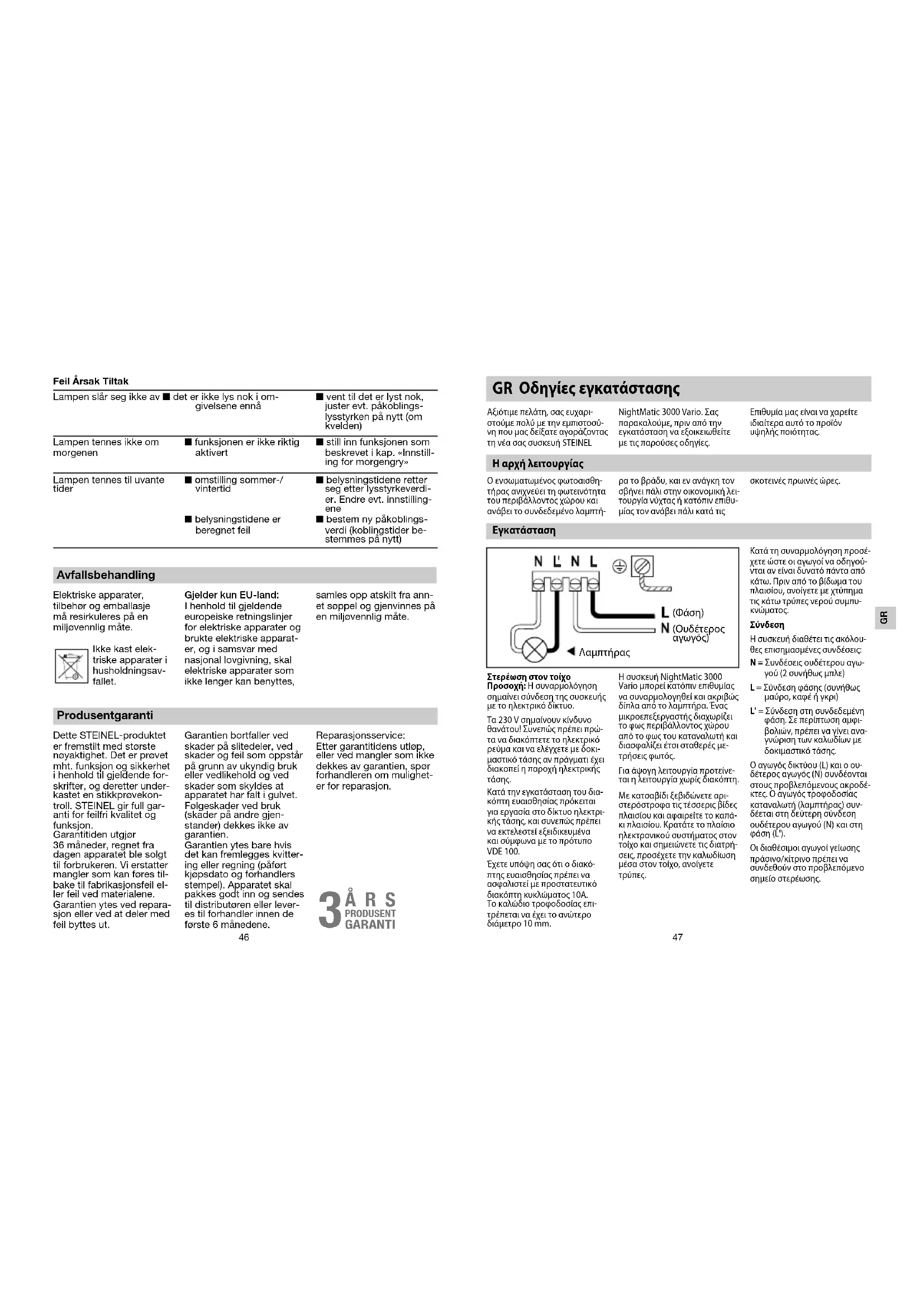

GR Οδηγίες εγκατάστασης

Αξιότιμε πελάτη, σας ευχαρι- στούμε πολύ με την εμπιστοσύ- νη που μας δείξατε αγοράζοντας τη νέα σας συσκευή STEINEL

NightMatic 3000 Vario. Σας παρακαλούμε, πριν από την εγκατάσταση να εξοικειωθείτε με τις παρούσες οδηγίες.

Επιθυμία μας είναι να χαρείτε ιδιαίτερα αυτό το προϊόν υψηλής ποιότητας.

Η αρχή λειτουργίας

Ο ενσωματωμένος φωτοαισθη- τήρας ανιχνεύει τη φωτεινότητα του περιβάλλοντος χώρου και ανάβει το συνδεδεμένο λαμπτή-

ρα το βράδυ, και εν ανάγκη τον σβήνει πάλι στην οικονομική λει- τουργία νύχτας ή κατόπιν επιθυ- μίας τον ανάβει πάλι κατά τις

σκοτεινές πρωινές ώρες.

Εγκατάσταση

N L' N L L (Φάση) N (Ουδέτερος αγωγός) Λαμπτήρας

Στερέωση στον τοίχο

Προσοχή: Η συναρμολόγηση σημαίνει σύνδεση της συσκευής με το ηλεκτρικό δίκτυο.

Τα 230 Η σημαίνουν κίνδυνο θανάτου! Συνεπώς πρέπει πρώ- τα να διακόπτετε το ηλεκτρικό ρεύμα και να ελέγχετε με δοκι- μαστικό τάσης αν πράγματι έχει διακοπεί η παροχή ηλεκτρικής τάσης.

Κατά την εγκατάσταση του διακόπτη ευαιοθησίας πρόκειται για εργασία στο δίκτυο ηλεκτρικής τάσης, και συνεπώς πρέπει να εκτελεστεί εξειδικευμένα και σύμφωνα με το πρότυπο VDE 100.

Εχετε υπόψη σας ότι ο διακόπτης ευαισθησίας πρέπει να ασφαλιστεί με προστατευτικό διακόπτη κυκλώματος 10Α. Το καλώδιο τροφοδοσίας επιτρέπεται να έχει το ανώτερο διάμετρο 10 mm.

Η συσκευή NightMatic 3000 Vario μπορεί κατόνη επιθυμίας να συναρμολογηθεί και ακριβώς δίπλα από το λαμπτήρα. Ένας μικροεπεξεργαστής διαχωρίζει το φως περιβάλλοντος χώρου από το φως του καταναλωτή και διασφαλίζει έτοι σταθερές με- τρήσεις φωτός.

Για άψογη λειτουργία προτείνε- ται η λειτουργία χωρίς διακόπτη.

Με κατσαβίδι ξεβιδώνετε αρι- στερόστροφα τις τέσσερικ βίδες πλαισίου και αφαιρείτε το καπά- κι πλαισίου. Κρατάτε το πλαισίο ηλεκτρονικού συστήματος στον τοιχο και σημειώνετε τις διατρή- σεις, προσέχετε την καλωδίωση μέσα στον τοιχο, ανογίγετε τρύπες.

Κατά τη συναρμολόγηση προσέχετε ώστε οι αγωγοί να οδηγουνται αν είναι δυνατό πάντα από κάτω. Πριν από το βίδωμα του πλαισίου, ανοίγετε με χτύπημα τις κάτω τρύπες νερού συμπυκνώματος.

Σύνδεση

Η συσκευή διαθέτει τις ακόλου- θες επισημασμένες συνδέσεις:

N = Συνδέσεις ουδέτερου αγω- γού (2 συνήθως μπλε)

L = Σύνδεση φάσης (συνήθως μαύρο, καφέ ή γκρι)

L' = Σύνδεση στη συνδεδεμένη φάση. Σε περίπτωση αμφιβολιών, πρέπει να γίνει αναγνώριση των καλωδίων με δοκιμαστικό τάσης.

Ο αγωγός δικτύου (L) και ο συδέτερος αγωγός (N) συνδέονται στους προβλεπόμενους ακροδέκτες. Ο αγωγός τροφοδοσίας καταναλωτή (λαμπτήρας) συνδέεται στη δεύτερη σύνδεση ουδέτερου αγωγού (N) και στη φάση (L').

Οι διαθέσιμοι αγωγοί γείωσης πράσινο/κίτρινο πρέπει να συνδεθούν στο προβλεπόμενο σημείο στερέωσης.

Σημαντικό: Το μπέρδεμα των συνδέσεων θα προκαλέσει αργότερα στη συσκευή ή στον

πίνακα ασφαλειών βραχυκύκλωμα. Στην περίπτωση αυτή πρέπει να αναγνωριστούν πάλι τα μεμο-

νωμένα καλώδια και να εγκατα- σταθούν εκ νέου.

Θέση σε λειτουργία/Λειτουργία

Για να ελέγξετε την εγκατάστα- σή σας, καλύψτε το φακό για

μερικά δευτερόλεπτα. Οι κατα- ναλωτές ενεργοποιούνται. Κα-

τόπιν ενεργολοιείται η μέτρηση φωτός.

Ρύθμιση λυκόφωτος:

Το εργοστασιακό όριο ευαισθησίας που είναι περίπου 1 Lux μπορεί να μεταβλήθει στο εσωτερικό της συσκευής ως εξής: Με δεδομένη την επιθυμητή φωτεινότητα ενεργοποίησης πατάτε το πλήκτρο (βλ. σκίτσο)

με ένα στυλογράφο ή παρόμοιο αντικείμενο και το διατηρείτε πατημένο, έως ότου αναβοσβήσει η ένδειξη LED, ελευθερώνετε το πλήκτρο, κατόπιν ανιχνεύεται περίπου για 10 δευτερόλεπτα το φως περιβάλλοντος (εάν είναι

απαραίτητο πρέπει να σβήσει ο συνδεδεμένος καταναλωτής). Στο εξής ο λαμπτήρας θα ανάβει όταν επικρατούν αυτές οι συνθήκες φωτός.

Ρύθμιση οικονομικής λειτουργίας νύχτας:

Ο λαμπτήρας μπορεί να απενεργοποιείται τη νύχτα αυτόματα προς οικονομία ρεύματος. Για τη συνεχή ρύθμιση παρακαλούμε να χρησιμοποιείτε το ρυθμιστή στο εσωτερικό της συσκευής.

Στην κατάσταση παράδοσης ο λαμπτήρας σβήνει κατά τη 1:30 η ώρα. Το ηλεκτρονικό σύστημα δεν περιλαμβάνει ρολόι. Όλες οι τιμές χρόνου υπολογίζονται από το μικροεπεξεργαστή σύμφωνα

με τις συνθήκες λυκόφωτος. Εποχιακές αλλαγές των συνθηκών φωτός λαμβάνονται υπόψη αυτόματα.

Παράδειγμα οικονομικής λειτουργίας νύχτας:

Ρύθμιση για τις πρωινές ώρες:

Η οικονομική λειτουργία νύχτας τελειώνει πάντα τις πρώτες πρωνιές ώρες μεταξύ 4:00 και 5:00 η ώρα. Κατόπιν ο λαμπτήρας ανάβει πάλι όταν σκοτεινιάζει (ρύθμιση εργοστασίου).

Αυτή η λειτουργία μπορεί να μεταβληθεί ως ακολούθως: Πατάτε για λίγο το πλήκτρο έως ότου ανάψει η ένδειξη LED, ελευθερώνετε το πλήκτρο, κατό πιν γίνεται η εναλλογή μεταξύ των ακόλουθων δυνατοτήτων ρύθμισης.

4 φορές φλας της ένδειξης

LED = Λαμπτήρας ανάβει το πρωί.

2 φορές φλας της ένδειξης LED = Λαμπτήρας παραμένει σβηστός το πρωί.

Προσοχή:

Μετά τη θέση σε λειτουργία και το νέο καθορισμό της ρύθμισης για το λυκόφως ο λαμπτήρας παραμένει αναμμένος ολόκληρη την πρώτη νύχτα έως το πρωί, για να υπολογίσει τις τρέχουσες τιμές χρόνου για τις συνθήκες λυκόφωτος. Με τις τιμές αυτές

λειτουργεί τις επόμενες νύχτες η οικονομική λειτουργία νύχτας και βελτιώνει συνεχώς την προσαρμογή της. Προς το οκοπό αυτό παρέχετε πάντα μερικές ημέρες χρόνο στο ηλεκτρονικό σύστημα μετά τη θέση σε λειτουργία και μετά από μεταβολές

των ρυθμίσεων, ώστε να „μελε- τήσει“ τις νέες συνθήκες. “Ολες οι ρυθμισμένες τιμές διατηρούνται και μετά από διακοπή ρεύματος. Μην καλύπτετε το φωτοαισθη- τήρα για να διασφαλίζετε την απρόσκοπτη λειτουργία.

Τεχνικά δεδομένα

Διαστάσεις (Υ x Π x Β):	99 x 74 x 37 mm
Σύνδεση δικτύου:	230/240 V, 50 Hz
Ισχύς φορτίου:	Φορτίο λαμπτήρα πυράκτωσης/αλογόνου	1000 W
	Λαμπτήρες φθορισμού στραγγαλιστικό πηνίο	600 W
	Λαμπτήρες φθορισμού χωρίς αντιστάθμιση	500 VA
	Λαμπτήρες φθορισμού σειριακή αντιστάθμιση	500 VA
	Λαμπτήρες φθορισμού σε παράλληλη αντιστάθμιση	500 VA
	Λαμπτήρες αλογόνου χαμηλής τάσης	1000 VA
	LED < 2 W	16 W
	2 W < LED < 8 W	64 W
	LED > 8 W	64 W
	Χωρητικό φορτίο	88 μF
Οριο ευαισθησίας:	ρυθμιζόμενο περ. 0,5–10 Lux (ρύθμιση εργοστασίου 1 Lux)
Οικονομική λειτουργία νύχτας:	μεταβλητή απενεργοποίηση νύχτας (ρύθμιση εργοστασίου αβήσιμο περ. 1:30 η ώρα)
Ιδια κατανάλωση:	< 0,8 W
Κλάση προστασίας:	IP 54

Διαταραχές λειτουργίας
Βλάβη Αιτία Βοήθεια

NightMatic 3000 Vario χωρίς τάση	■ Ασφάλεια χαλασμένη, δεν έγινε ενεργοποίηση, διακοπή σύνδεσης■ Βραχυκύκλωμα	■ Néa ασφάλεια, ενεργοποίηση διακόπτη δικτύου, ελεγχος κυκλώματος με δοκιμαστικό τάσης■ Ελέγχετε συνδέσεις
Λαμπτήρας δεν ανάβει	■ Καταναλωτής ελαττωματικός■ Δεν υπάρχει τάση τροφοδοσίας■ Περιβάλλον ακόμα πολύ φωτεινό	■ Αλλάξτε καταναλωτή■ βλέπε „NightMatic 3000 Vario χωρίς τάση■ Περιμένετε έως ότου σημειωθεί η φωτεινότητα ενεργοποίησης, εν ανάγκη καθορίστε νεά τιμή ενεργοποίησης (με πλήκτρο)

Βλάβη Αιτία Βοήθεια

Λαμπτήρας δεν οβήνει	■ Περιβάλλον δεν έχει ακόμα επαρκή φωτισμό	■ Περιμένετε αρκετό φωτισμό, εν ανάγκη καθορίζετε νέα ρυθμιση φωτεινότη-τας (βράδυ)
Λαμπτήρας δεν ανάβει το πρωί	■ Λειτουργία δεν έχει ενεργοποιηθεί σωστά	■ Ρυθμίστε λειτουργία σύμφωνα με κεφάλαιο „Ρυθμιση για τις πρωνιές ώρες“
Λαμπτήρας ανάβει σε ασυνήθιστο χρόνο	■ Αλλαγή Θερινή/Χειμερινή ώρα	■ Χρόνοι μεταγωγής προσανατολίζονται σε τιμές φωτεινότητας. Εν ανάγκη αλλαγή ρυθμισης
	■ Εσφαλμένος υπολογισμός χρόνων μεταγωγής	■ Νέος καθορισμός τιμής ενεργοποίησης (Χρόνοι μεταγωγής υπολογίζονται εκ νέου)

Απόσυρση

Ηλεκτρικές συσκευές, εξαρτήματα και συσκευασίες θα πρέπει να αποσύρονται με τρόπο φιλικό προς το περιβάλλον και να ανακυκλώνονται.

Δεν επιτρέπεται να πετάτε ηλεκτρικές συ- σκευές στα οικιακά απορρίμματα!

Μόνο για χώρες ΕΕ: Σύμφωνα με την ισχύουσα Ευ- ρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλε- κτρονικές συσκευές και την

εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.

Εγγύηση κατασκευαστή

Autó to προϊόν STEINEL kata- σκευάστης με μέγιστη προσο- ψή, ελέχθηδε σχετικά με τη λειτουργία του και την τεχνική του ασφάλεια σύμφωνα με τους ισχύντες κανονισμούς και κατόπιν ποιβλήθηκε σε δειγμα- τολητικέ έλεγχο. Η STEINEL αναλαμβάνει την εγγύηση για φάψη κατάσταση και λειτουργία. Ο χρόνος εγγύησης ανέρχεται σε 36 μήνες και αρχίζει με την ημέρα πλήσης στον καταναλω- τη. Επιορθώνουσε ελαττώμα- τα οποία φείολονται σε σφάλματα υλικού ή εργοστασί- ο, η εγγυτηκή απαιτησ έκπληρώνεται με επισκευή ή αντικατάσταση ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλογή.

Η παροχή εγνύπησες εκπίτετι για βλάβες σε εξαρτήματα φθοράς, για βλάβες και ελαττώματα που οφείονται σε ακατάλληλο χειρισύ ή ακατάλληλη συντήρηση όπως επίσης και για σπάσιμο από πτώση. Περαιτέρω επακόλουθες βλάβες σε έξενα αντικείμενα αποκελονται. Η εγνύπηση παρέχεται μόνο εφόσον η μη αποσυναρμολογημένη συκευή αποσταλε με ιν απόδείη ταμείου ή τιμολόγιο (ημερομηνία αγοράς και σφραγίδα εμπορου), καλά συκευασμένη στην αρμοδία υπηρεσία σέρβις ή αν παραδοβεί κατά τους 6 πρώτους μήνες στον αντιπρόσωπο.

Σέρβις επισκευής: Για επισκευές μετά την πάροδο του χρόνου εγγύησης ή επισκευ- ές ελαττωμάτων χωρίς εγγυητι- κή απαίτηση απευθυνθείτε στο πλησιέστερο σέρβις για να πλη- ροφορηθείτε τη δυνατότητα επισκευής.

3ETH ΚΑΤΑΣΚΕΥΑΣΤΗ ΕΓΓΥΗΣΗ
