NÁVOD K OBSLUZE NightMatic 3000 Vario STEINEL

Vážený zákazníku, děkujeme vám za důvěru, kterou jste nám projevil zakoupením svého nového

NightMatic 3000 Vario společnosti STEINEL. Pred instalací se, prosím, seznamte s tímto

montážním návodem. Přejeme vám, abyste byl s tímto vysoce kvalitním výrobkem spokojen.

Princip činnosti

Vestavěný fotosenzor regi- struje intenzitu světla okolí a večer zapne připojenou

lampu, v prípadě potřeby ji v nočním usporném programu zase vypne

a eventuálně ji v tmavých ranních hodinách opět zapne.

Instalace

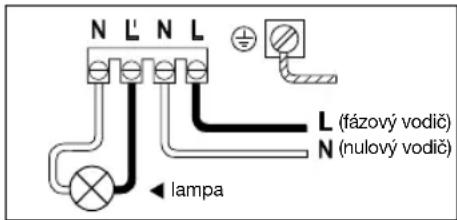

N L' N L L (fázový vodič) N (nulový vodič) lampa

Připevnění na stěnu Pozor: Montáž zahrnuje připojení k elektrické sítí. Napětí 230 V je životu nebezpečné! Proto je nejprve třeba vypnout proud a poté pomocí zkoušečky napětí zkontrolovat, zda je vedení bez napětí.

Při instalaci soumrakového spinače se jedná o práci na siťovém napětí; proto musí byt provedena odborně podle VDE 100. Mějte prosím na pamětí, že soumrakový spinač musí byt zajištěn jističem vedení o hodnotě 10 A. Připojení k elektrické síti může mít průměr max. 10 mm.

NightMatic 3000 Vario muže být na prání namontován přímo vedle lampy. Mikroprocesor odděluje okolní světlo a světlo spotřebiče, a tak zajištuje konstantní měření světla. K zajištění optimální funkce se doporučuje provoz bez spínačů.

Šroubovákem uvolněte proti směru hodinových ručiček čtyří šrouby pouzdra a sejměte jeho kryt. Elektronické pouzdro přitlačte ke stěně a vyznačte otvory k vrtání; pozor na kabely ve zdi, vyvrtejte otvory, vložte hmoždinky.

Při montáži dbejte, aby byla vedení pokud možno vždy zaváděna zdola. Před našroubováním pouzdra prorazte dole umístěné otvory pro odtok kondenzované vody.

Připojení

Přístroj má následující označené přípojky:

N = připojení nulového vodiče (2x, většinou modrý)

L = prípojení fázového vodiče (většinou černý, hnědý nebo šedý)

L' = připojení k zapojené fázi. V případě pochybností je nutno identifikovat jednotlivé vodiče kabelu pomocí zkoušečky napětí.

Sítové vedení (L) a nulový vodič (N) se připojí k určeným svorkám. Přívodní vedení spotřebiče (lampa) se připojí ke druhé přípojce nulového (N) a fázového vodiče (L').

Stávající zelenožluté ochranné vodiče musí být svorkami připojeny do připraveného upevnění.

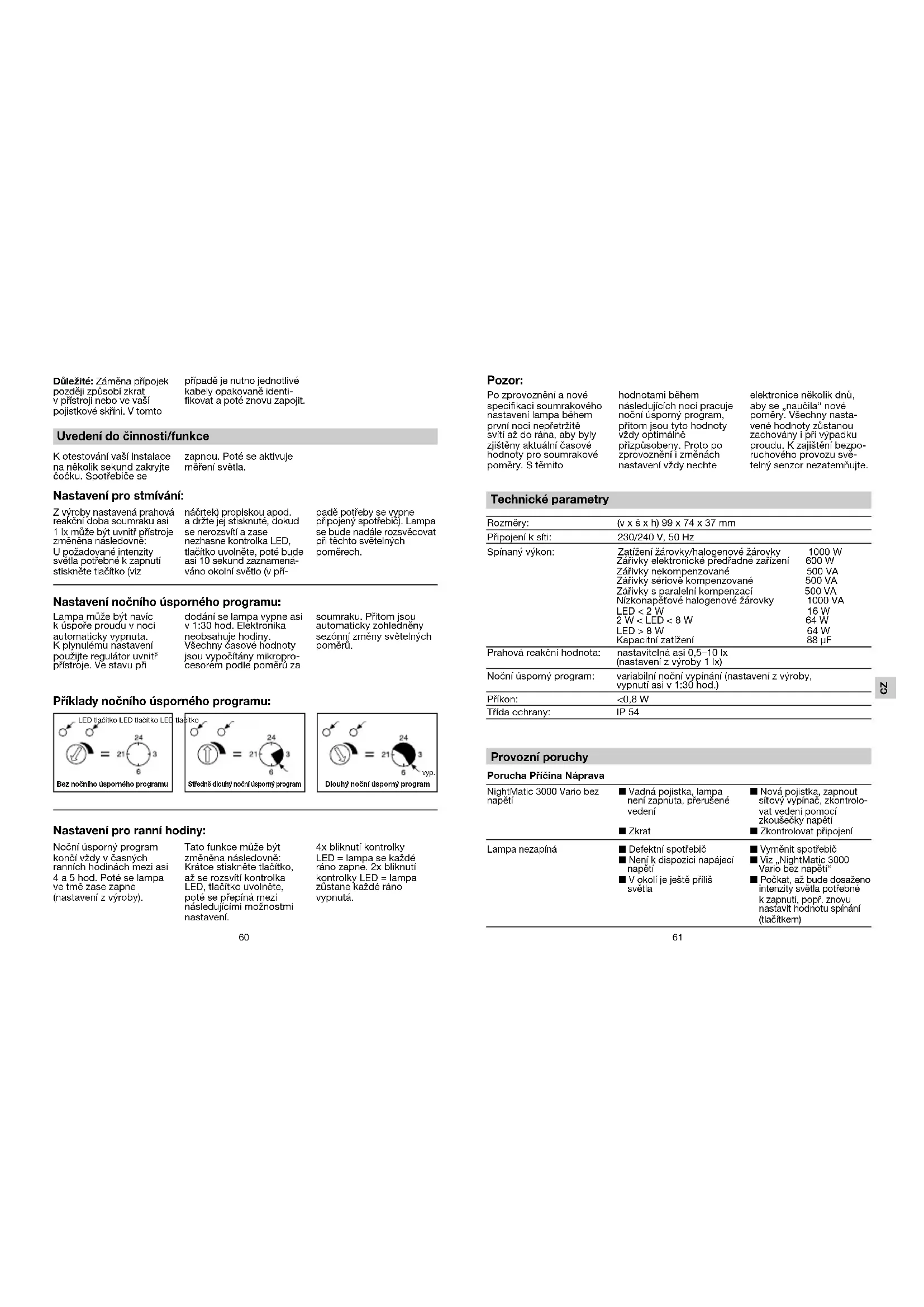

Důležité: Záměna přípojek později způsobí zkrat v přístroji nebo ve vaší pojistkové skříni. V tomto

případě je nutno jednotlivé kabely opakovaně identifikovat a poté znovu zapojit.

Uvedení do činnosti/funkce

K otestování vaší instalace na několik sekund zakryjte čočku. Spotřebiče se

zapnou. Poté se aktivuje měření světla.

Nastavení pro stmívání:

Z výroby nastavená prahová reakční doba soumraku asi 1 lx může být uvnitř přístroje změněna nasledovně: U požadované intenzity světla potřebné k zapnutí stiskněte tlačítko (viz

náčrtek) propiskou apod. a držte jej stisknuté, dokud se nerozsvítí a zase nezhasne kontrolka LED, tlačítko uvolněte, poté bude asi 10 sekund zaznamená-váno okolní světlo (v při-

padě potřeby se vypne připojený spotřebič). Lampa se bude nadále rozsvěcovat při těchto světelných poměrech.

Nastavení nočního úsporného programu:

Lampa může být navíc k úspoře proudu v noci automaticky vypnuta. K plynulému nastavení použijte regulátor uvnitř přístroje. Ve stavu při

dodání se lampa vypne asi v 1:30 hod. Elektronika neobsahuje hodiny. Všechny časové hodnoty jsou vypočitány mikroprocesorem podle poměrů za

soumraku. Přitom jsou automaticky zohledněny sezónní změny světelných poměrů.

Příklady nočního úsporného programu:

Nastavení pro ranní hodiny:

Noční úsporný program končí vždy v časných ranních hodinách mezi asi 4 a 5 hod. Poté se lampa ve tmě zase zapne (nastavení z výroby).

Tato funkce může být změněna následovně: Krátce stiskněte tlačítko, až se rozsvítí kontrolka LED, tlačítko uvolněte, poté se přepíná mezi následujícími možnostmi nastavení.

4x bliknutí kontrolky LED = lampa se každé ráno zapne. 2x bliknutí kontrolky LED = lampa zůstane každé ráno vypnutá.

Pozor:

Po zprovoznění a nové specifikaci soumrakového nastavení lampa během první noci nepřetržitě svítí až do rána, aby byly zjištěny aktuální časové hodnoty pro soumrakové poměry. S těmito

hodnotami během následujících nocí pracuje noční úsporný program, přitom jsou tyto hodnoty vždy optimálně přizpůsobeny. Proto po zprovoznění i změnách nastavení vždy nechte

elektronice několik dnů, aby se „naučila“ nové poměry. Všechny nastavené hodnoty zůstanou zachovány i při výpadku proudu. K zajištění bezporuchového provozu světelný senzor nezatemňujte.

Technické parametry

Rozměry:	(v x š x h) 99 x 74 x 37 mm
Připojení k sítí:	230/240 V, 50 Hz
Spínaný výkon:	Zatížení žárovky/halogenové žárovky	1000 W
	Zářivky elektronické předřadné zařizení	600 W
	Zářivky nekompenzované	500 VA
	Zářivky sériové kompenzované	500 VA
	Zářivky s paralelní kompenzací	500 VA
	Nizkonapětové halogenové žárovky	1000 VA
	LED < 2 W	16 W
	2 W < LED < 8 W	64 W
	LED > 8 W	64 W
	Kapacitní zatížení	88 μF
Prahová reakční hodnota:	nastavitelná asi 0,5–10 lx(nastavení z výroby 1 lx)
Noční úsporný program:	variabilní noční vypínání (nastavení z výroby,vypnutí asi v 1:30 hod.)
Přikon:	<0,8 W
Třída ochrany:	IP 54

Provozní poruchy
Porucha Příčina Náprava

NightMatic 3000 Vario bez napětí	■ Vadná pojistka, lampa není zapnuta, přerušené vedení■ Zkrat	■ Nová pojistka, zapnout siťový vypínač, zkontrolo- vat vedení pomocí zkoušečky napětí■ Zkontrolovat připojení
Lampa nezapíná	■ Defektní spotřebič■ Není k dispozici napájecí napětí■ V okolí je ještě příliš světla	■ Vyměnit spotřebič■ Viz „NightMatic 3000 Vario bez napětí“■ Počkat, až bude dosaženo intenzity světla potřebné k zapnutí, popř. znovu nastavit hodnotu spinání (tlačítkem)

Porucha Příčina Náprava

Lampa nevypíná ■ V okolí není ještě dosta-tek světla	■ Počkat, až bude více světla, event. znovu na-stavit intenzitu světla pro zapnutí osvětlení (večer)
Lampa ráno nezapíná ■ Funkce není správně aktivována	■ Funkci nastavit podle kapitoly „Nastavení pro ranni hodiny“
Lampa zapíná v nezvyklou dobu ■ Přestavení letního/ zimního času	■ Doby spínání se orientují podle hodnot intenzity světla. Event. změnit nastavení
	■ Doby spínání špatně vypočítány

Likvidace

Elektrická zařízení, příslušenství a obaly by měly být odvezeny k ekologickému opětovnému zhodnocení.

Nevyhazujte elektrická zařízení do domovního odpadu!

Jen pro země EU: V souladu s platnou evropsku směrnicí o odpadních elektrických a elektronických zařízeních a jejím převedení do narodního práva musí být nepoužitelná elektrická zařízení separována

a odevzdána k ekologickému opětovnému zhodnocení.

Funkční záruka

Tento výrobek firmy STEINEL je vyráběn s maximální pozorností věnova- nou jeho funkčnosti a bez- pečnosti, které byly vyz- koušeny podle platných předpisů, přičemž se výro- bek rovněž podrobil namátkové výstupní kon- trole. Firma STEINEL pře- bírá záruku za bezvadné provedení a funkčnost. Záruka se poskytuje v délce 36 měsíců a začíná dnem prodeje výrobku spotřebiteli. Odstraněny vám budou výrobní vady a závady zapřičiněvád- ným materiálem, přičemž záruka spočívá v opravě nebo výměně výrobku dle našeho výběru.

Záruka se nevztahuje na vady a škody na dilech podléhajících opotrebení, na škody zapřičiněné nespravným zacházením nebo údržbou ani na rozbití způsobené pádem. Uplatňování dalších nároků následných škod na cizích věcech je vyloučeno. Záruka může být uznána pouze s předložením dokladu o koupi s datem prodeje a razítkem prodejny. Vadný výrobek, ať k záruční nebo pozáruční opravě, je nutno dobře zabalit a poslat na adresu servisu nebo během prvních 6 měsiců předat prodejně.

Servisní opravny: Po uplynutí záruční doby nebo v případě závad bez nároku na záruku opravu se ve vašem nejbližším servisu zeptejte na možnost opravy.

3LETÁ ZÁRUKA VÝROBCE

SK Návod na montáž

N L' N L L (fáza) N (nulový vodič) svietidlo

Pomocou skrutkovača uvoľnite štyri skrutky na kryte otáčaním proti smeru hodinových ručićiek a odoberte veko krytu. Kryt jednotky elektroniky priložte na stenu a zaznačte otvory na vírtanie, Otvory vírtanie Dbajte na na vedenia v stene. vyvřtajte otvory a vložte hmoždinky.
