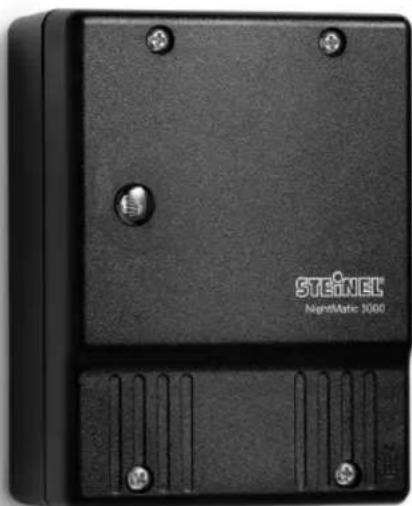

BEDIENUNGSANLEITUNG NightMatic 3000 Vario STEINEL

STEINEL Vertrieb GmbH

Dieselstraße 80-84

33442 Herzebrock-Clarholz

Tel: [phone]

www.steinel.de

110074383 05/2020_A Technische Änderungen vorbehalten. / Subject to technical modification without notice.

.steinel

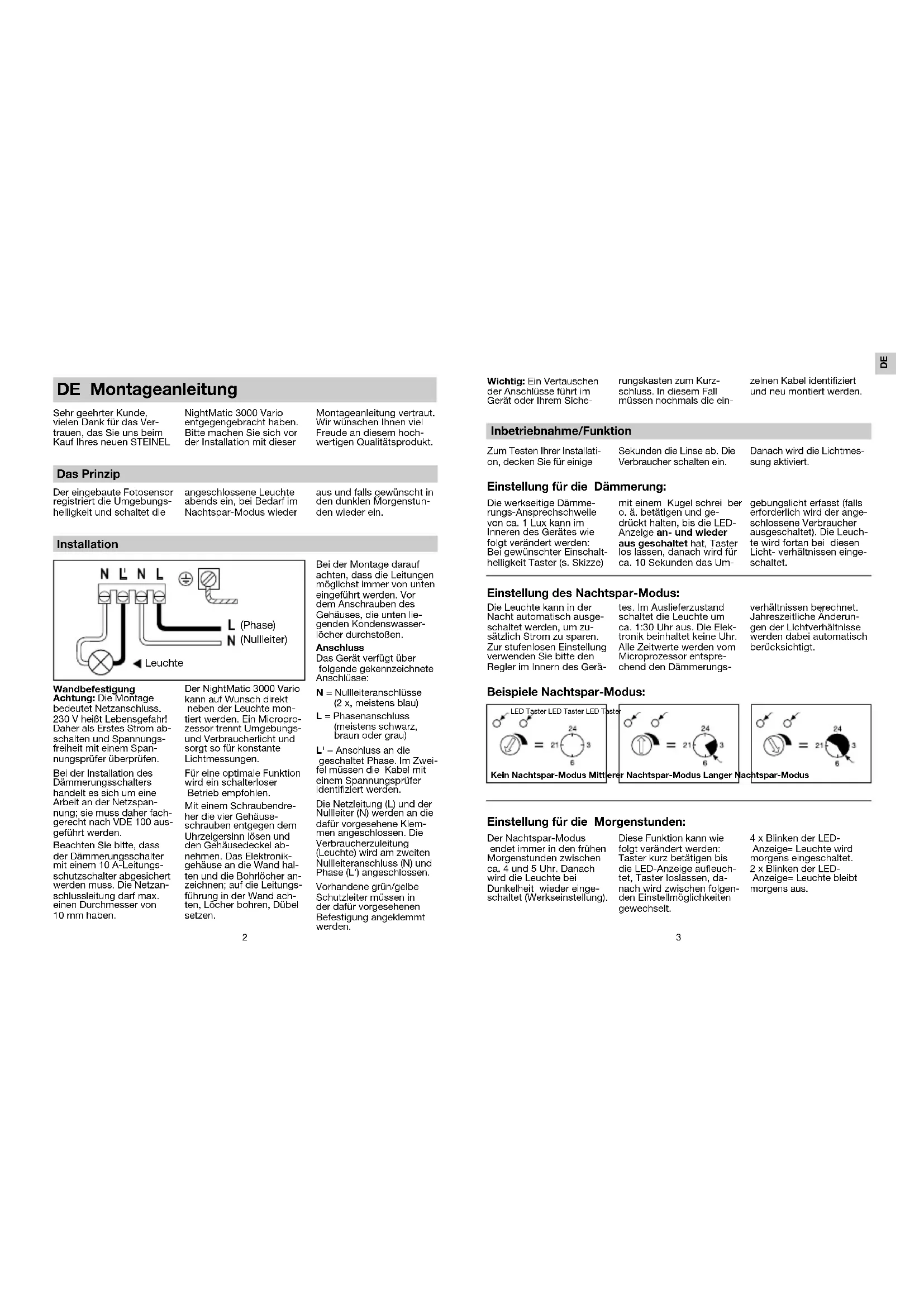

Sehr geehrter Kunde, vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen STEINEL

NightMatic 3000 Vario entgegengebracht haben. Bitte machen Sie sich vor der Installation mit dieser

Montageanleitung vertraut. Wir wünschen Ihnen viel Freude an diesem hochwertigen Qualitätsprodukt.

Das Prinzip

Der eingebaute Fotosensor registriert die Umgebungs- helligkeit und schaltet die

angeschlossene Leuchte abends ein, bei Bedarf im Nachtspar-Modus wieder

aus und falls gewünscht in den dunklen Morgenstunden wieder ein.

Installation

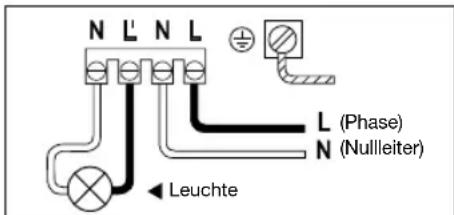

N L' N L L (Phase) N (Nullleiter) Leuchte

Wandbefestigung Achtung: Die Montage bedeutet Netzanschluss. 230 V heißt Lebensgefahr! Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen. Bei der Installation des Dämmerungsschalters handelt es sich um eine Arbeit an der Netzspannung; sie muss daher fachgerecht nach VDE 100 ausgeführt werden. Beachten Sie bitte, dass der Dämmerungsschalter mit einem 10 A-Leitungsschutzschalter abgesichert werden muss. Die Netzanschlussleitung darf max. einen Durchmesser von 10 mm haben.

Der NightMatic 3000 Vario kann auf Wunsch direkt neben der Leuchte montiert werden. Ein Microprozessor trennt Umgebungs- und Verbraucherlicht und sorgt so für konstante Lichtmessungen. Für eine optimale Funktion wird ein schalterloser Betrieb empfohlen. Mit einem Schraubendreher die vier Gehäuseschrauben entgegen dem Uhrzeigersinn lösen und den Gehäusedeckel abnehmen. Das Elektronikgehäuse an die Wand halten und die Bohrlöcher anzeichnen; auf die Leitungsführung in der Wand achten, Löcher bohren, Dübel setzen.

Bei der Montage darauf achten, dass die Leitungen möglichst immer von unten eingeführt werden. Vor dem Anschrauben des Gehäuses, die unten liegenden Kondenswasserlöcher durchstoßen.

Anschluss

Das Gerät verfügt über folgende gekennzeichnete Anschlüsse:

N = Nullleiteranschlüsse (2 x, meistens blau)

L = Phasenanschluss (meistens schwarz, braun oder grau)

L' = Anschluss an die geschaltet Phase. Im Zweifel müssen die Kabel mit einem Spannungsprüfer identifiziert werden.

Die Netzleitung (L) und der Nullleiter (N) werden an die dafür vorgesehene Klemmen angeschlossen. Die Verbraucherzuleitung (Leuchte) wird am zweiten Nullleiteranschluss (N) und Phase (L') angeschlossen.

Vorhandene grün/gelbe Schutzleiter müssen in der dafür vorgesehenen Befestigung angeklemmt werden.

Wichtig: Ein Vertauschen der Anschlüsse führt im Gerät oder Ihrem Siche-

rungskasten zum Kurz- schluss. In diesem Fall müssen nochmals die ein-

zelnen Kabel identifiziert und neu montiert werden.

Inbetriebnahme/Funktion

Zum Testen Ihrer Installation, decken Sie für einige

Sekunden die Linse ab. Die Verbraucher schalten ein.

Danach wird die Lichtmessung aktiviert.

Einstellung für die Dämmerung:

Die werkseitige Dämmerungs-Ansprechschwelle von ca. 1 Lux kann im Inneren des Gerätes wie folgt verändert werden: Bei gewünschter Einschalthelligkeit Taster (s. Skizze)

mit einem Kugel schrei ber o. ä. betätigen und gedrückt halten, bis die LED-Anzeige an- und wieder aus geschaltet hat, Taster los lassen, danach wird für ca. 10 Sekunden das Um-

gebungslicht erfasst (falls erforderlich wird der angeschlossene Verbraucher ausgeschaltet). Die Leuchte wird fortan bei diesen Licht-verhältnissen eingeschaltet.

Einstellung des Nachtspar-Modus:

Die Leuchte kann in der Nacht automatisch ausgeschaltet werden, um zusätzlich Strom zu sparen. Zur stufenlosen Einstellung verwenden Sie bitte den Regler im Innem des Gerä-

tes. Im Auslieferzustand schaltet die Leuchte um ca. 1:30 Uhr aus. Die Elektronik beinhaltet keine Uhr. Alle Zeitwerte werden vom Microprozessor entsprechend den Dämmerungs-

verhältnissen berechnet. Jahreszeitliche Änderungen der Lichtverhältnisse werden dabei automatisch berücksichtigt.

Beispiele Nachtspar-Modus:

Einstellung für die Morgenstunden:

Der Nachtspar-Modus endet immer in den frühen Morgenstunden zwischen ca. 4 und 5 Uhr. Danach wird die Leuchte bei Dunkelheit wieder eingeschaltet (Werkseinstellung).

Diese Funktion kann wie folgt verändert werden: Taster kurz betätigen bis die LED-Anzeige aufleuchtet, Taster loslassen, danach wird zwischen folgenden Einstellmöglichkeiten gewechselt.

4 x Blinken der LED-Anzeige= Leuchte wird morgens eingeschaltet. 2 x Blinken der LED-Anzeige= Leuchte bleibt morgens aus.

Achtung:

Nach Inbetriebnahme und neuer Festlegung der Einstellung für die Dämmerung leuchtet die Leuchte in der ersten Nacht durchgehend bis zum Morgen, um die aktuellen Zeitwerte für die Dämmerungsverhältnisse zu ermitteln. Mit diesen

Werten arbeitet der Nachtspar-Modus in den folgenden Nächten und passt sich dabei immer optimaler an. Lassen Sie daher der Elektronik nach Inbetriebnahme sowie nach Änderungen der Ein stel lun gen immer einige Tage Zeit, um die neuen

Verhältnisse zu „erlernen“. Alle eingestellten Werte bleiben auch bei Stromausfall erhalten. Bitte dunkeln Sie den Lichtsensor nicht ab, um einen störungsfreien Betrieb zu gewährleisten.

Technische Daten

Abmessungen:	(H x B x T) 99 x 74 x 37 mm
Netzanschluss:	230/240 V, 50 Hz
Schaltleistung:
	Glüh-/ Halogenlampenlast	1000 W
	Leuchtstofflampen EVG	600 W
	Leuchtstofflampen unkompensiert	500 VA
	Leuchtstofflampen reihenkompensiert	500 VA
	Leuchtstofflampen parallelkompensiert	500 VA
	Niedervolt-Halogenlampen	1000 VA
	LED < 2 W	16 W
	2 W < LED < 8 W	64 W
	LED > 8 W	64 W
	Kapazitive Belastung	88 μF
Ansprechschwelle:	einstellbar ca. 0,5-10 Lux(Werkseinstellung 1 Lux)
Nachtspar-Modus:	variable Nachtabschaltung(Werkseinstellung ca. 1:30 Uhr aus)
Eigenverbrauch:	< 0,8 W
Schutzklasse:	IP 54

Betriebsstörungen

Störung Ursache Abhilfe
NightMatic 3000 Vario ohne Spannung	■ Sicherung defekt, nicht eingeschaltet, Leitung unterbrochen■ Kurzschluss	■ neue Sicherung, Netz-schalter einschalten,Leitung überprüfen mitSpannungsprüfer■ Anschlüsse überprüfen
Leuchte schaltet nicht ein	■ Verbraucher defekt■ Keine Versorgungs - spannung■ Umgebung noch zu hell	■ Verbraucher austauschen■ siehe „NightMatic 3000 Vario ohne Spannung“■ Warten bis Einschalthellig -keit erreicht, evtl. neuenEinschaltwert (mit Taster) festlegen
Leuchte schaltet nicht aus	■ Umgebung noch nicht hell genug	■ Warten bis hell genug,evtl. Einschalthelligkeit neu festlegen (abends)
Leuchte schaltet morgens nicht ein	■ Funktion nicht richtig aktiviert	■ Funktion nach Kapitel„Einstellung für die Mor-genstunden“ einstellen
Leuchte schaltet zu unge-wohnter Zeit	■ Umstellung Sommer-/Winterzeit■ Schaltzeiten falsch berechnet	■ Schaltzeiten orientierensich an Helligkeitswerten. Ggf. Einstellungändern■ Einschaltwert neu festlegen (Schaltzeiten werden neu ermittelt)

Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Nur für EU-Länder: Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr

gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Herstellergarantie

Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Wir beglückwünschen Sie zum Kauf Ihres STEINEL-Produkts, das höchste Qualitätsansprüche erfüllt. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunde geme eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen: Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur, Austausch ggf. durch ein Nachfolgernodell oder Rückerstattung des Kaufpreises), die innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre und beginnt mit dem Kaufdatum Ihres Produktes. Diese Herstellergarantie lässt gesetzliche Gewährleistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkäufer nach geltendem Recht einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen können, unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen und beschränker oder ersetzen diese nicht. Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind,
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,
• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,
• bei Transportschäden oder -verlusten.

Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz.

Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung.

3 JAHRE HERSTELLER GARANTIE
