MODE D'EMPLOI NightMatic 3000 Vario STEINEL
FR Instructions de montage
Cher client, nous vous re- mercions de la confiance que vous avez témoignée à STEINEL en achetant ce
NightMatic 3000 Vario. Avant de installer, veuillez lire attentivement ces instru- tructions de montage.
Nous espérons que ce produit de qualité exceptionnelle vous apportera entière satisfaction.
Le principe
Le capteur photosensible intégré détecte la lumino-sité ambiante et allume la
lampe raccordée à la tombée de la nuit l'éteint si nécessaire en mode éco-
nomique nocturne et la rallume le cas échéant à l'aube.
Installation


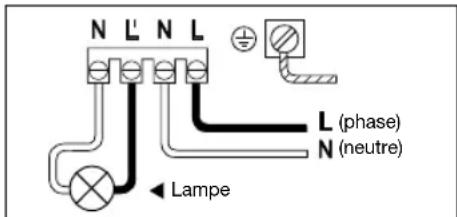

N L' N L L (phase) N (neutre) LampeMontage mural
Attention : le montage implique le raccordement au secteur.
La tension de 230 V peut être mortelle ! Il faut donc d'abord couper le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension.
L'installation de l'interrupteur crépusculaire implique une intervention sur le réseau électrique et doit donc être effectuée correctement et conformément à la norme VDE 100.
Veillez à ce que l'interrupteur crépusculaire soit protégé par un disjoncteur de protection de ligne 10 A. Le diamètre de la ligne secteur ne doit pas dépasser 10 mm.
Il est possible de monter le NightMatic 3000 Vario directement à côté de la lampe. Un microprocesseur fait la distinction entre la luminosité ambiante et la lumière émise par la lampe raccordée, assurant ainsi une mesure constante de la luminosité. Pour un fonctionnement optimal, nous conseillons une utilisation sans interrupteur. À l'aide d'un toumevis, desserrer les quatre vis du boîtier dans le sens inverse des aiguilles d'une montre, puis retirer le couvercle du boîtier. Maintenir le boîtier électronique contre le mur et marquer l'emplacement des trous en faisant attention à la position des câbles dans le mur, percer les trous et enfoncer les chevilles.
Lors du montage, introduire toujours – dans la mesure du possible – les câbles par le bas. Avant de visser le boîtier, percer les trous inférieurs d'évacuation de l'eau de condensation.
Branchement
L'appareil dispose des branchements signalés comme suit :
N = neutre (2 conducteurs généralement bleus)
L = phase (conducteur généralement noir, mar-ron ou gris)
L' = Sortie 230V. En cas de doute, il faut identifier les câbles avec un testeur de tension.
Raccorder le câble secteur (L) et le neutre (N) aux bornes prévues à cet effet. Brancher le câble de l'appareil à raccorder (lampe) au deuxième neutre (N) et à la phase (L').
S'il existe un conducteur de mise à la terre vert/jaune, le brancher dans la fixation prévue à cet effet.
Important : une inversion des branchements entraîne un court-circuit dans l'ap-
pareil ou dans le boîtier à fusibles. Dans ce cas, il faut à nouveau identifier
les câbles et les raccorder en conséquence.
Mise en service/Fonctionnement
Couvrir la lentille pendant quelques secondes afin de
tester votre installation. Les consommateurs s'allument.
L'appareil active ensuite la mesure de la luminosité.
Réglage de la luminosité de déclenchement :
Le seuil de réaction (seuil de luminosité de déclenchement) est réglé sur environ 1 lx et peut être modifié comme suit à l'intérieur de l'appareil : quand la luminosité ambiante a atteint la valeur souhaitée pour l'alluma-
ge de la lampe, appuyer sur le bouton-poussoir (cf. croquis) avec un stylo à bille ou un autre objet pointu et le maintenir enfoncé jusqu'à ce que la DEL temoin s'allume puis s'éteigne. Relâcher le bouton-pous-
soir. L'appareil détermine ensuite pendant 10 s environ la luminosité ambiante (si nécessaire, il éteint la lampe raccordée). L'appareil allumera désormais la lampe dès que cette luminosité est atteinte.
Réglage du mode économique nocturne :
La nuit, l'appareil peut éteindre automatiquement la lampe afin de faire de plus grandes économies d'électricité. Utiliser la vis de réglage située dans l'appareil pour effectuer le
réglage en continu. À sa sortie d'usine, la lampe s'éteint à env. 1h30. Le système électronique n'a pas d'horloge. C'est le microprocesseur qui calcule tous les horaires d'alluma-
ge et d'extinction en fonction des conditions de luminosité de déclenchement. Il tient automatiquement compte des changements saisonniers de luminosité.
Exemples pour le mode économique nocturne :
| DEL Bouton-poussoir DEL Bou | |
| = | 21 36 |
| Mode économique nocturne moyen |
| 21 | 24 | 3 | |
| 6 | Arrêt |
Réglage pour l'aube :
Le mode économique noc turne se termine toujours au petit matin entre 4 et 5 heures environ. L'appa- reil allume alors de nou- veau la lampe (réglage effectué en usine).
On peut modifier cette fonction de la façon suivante : appuyer brièvement sur le bouton-poussoir jusqu'à ce que la DEL s'allume, le relâcher. Il est ensuite possible de commuter entre les deux réglages suivants :
La DEL témoin clignote quatre fois = l'appareil allume la lampe le matin. La DEL témoin clignote deux fois = la lampe reste éteinte le matin.
Attention : Après la mise en service et la détermination du nouveau réglage de la luminosité de déclenchement, la lampe reste allumée toute la première nuit jusqu'au matin afin de saisir les données actuelles des conditions de luminosité de déclenchement. Le
mode économique nocturne fonctionne avec ces valeurs pendant les nuits suivantes et s'adapte de plus en plus précisément. Après la mise en service ou des modifications du réglage, laissez quelque temps au système électronique pour lui permettre
d'« apprendre » les nouvelles conditions de fonctionnement. Tous les réglages sont conservés en cas de coupure de courant. Pour garantir un fonctionnement impeccable de l'appareil, ne jamais obstruer le détecteur de lumière.
Caractéristiques techniques
| Dimensions (H x I x P) : | 99 x 74 x 37 mm | |
| Alimentation : | 230/240 V, 50 Hz | |
| Puissance de commutation : | Lampe à incandescence / halogène | 1000 W |
| Tubes fluorescents ballasts électroniques | 600 W | |
| Tubes fluorescents non compensés | 500 VA | |
| Tubes fluorescents compensés en série | 500 VA | |
| Tubes fluorescents compensés en parallèle | 500 VA | |
| Lampes halogènes basse tension | 1000 VA | |
| LED < 2 W | 16 W | |
| 2 W < LED < 8 W | 64 W | |
| LED > 8 W | 64 W | |
| Charge capacitive | 88 μF | |
| Seuil de réaction : | régable a env. 0,5 à 10 lx(réglage effectué en usine 1 lx) | |
| Mode économique nocturne : | coupure nocturne variable(réglage effectué en usine: extinction vers 1h30) | |
| Autoconsommation : | < 0,8 W | |
| Indice de protection : | IP 54 | |
Dysfonctionnements
| Problème Cause Solution | ||
| Le NightMatic 3000 Vario n'est pas sous tension | ■ Fusible défectueux, appa-reil hors circuit, câble coupé | ■ Changer le fusible défect- tueux, mettre l'interrupteur en circuit, vérifier le câble à l'aide d'un testeur de ten-sion |
| ■ Court-circuit | ■ Vérifier le branchement | |
| La lampe ne s'allume pas | ■ Consommateur défectueux | ■ Remplacer le consomma-teur |
| ■ Absence d'alimentation électrique | ■ cf. point « Le NightMatic 3000 n'est pas sous tension » | |
| ■ Luminosité ambiante encore trop forte | ■ Attendre que la luminosité de consigne soit atteinte, éventuellement régler une nouvelle luminosité d'allu-mage (avec le bouton-poussoir) | |
Problème Cause Solution
| La lampe ne s'éteint pas | ■ Luminosité ambiante encore trop faible | ■ Attendre que la luminosité soit suffisante, éventuellement régler une nouvelle luminosité d'allumage (le soir) |
| La lampe ne s'allume pas le matin | ■ La fonction n'est pas correctement activée | ■ Régler la fonction comme indiqué à la section « Réglage » pour le matin |
| La lampe s'allume à un moment inhabituel | ■ Réglage heure d'été/heure d'hiver | ■ Les heures de commutation dépendent de la luminosité. Le cas échéant, modifier le réglage |
| ■ Calcul incorrect des heures de commutation | ■ Régler de nouveau la valeur d'allumage (nouveau calcul des heures de commutation) |
Recyclage
Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.
Ne jetez pas les appareils électriques avec les ordures ménagères !
Uniquement pour les pays de l'UE :
Conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne
fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.
Garantie du fabricant
Ce produit STEINEL a été fabriqué avec le plus grand soin. Son fonctionnement et sa sécurité ont été contrôlés suivant des procédures fiables et il a été soumis à un contrôle final par sondage. STEINEL garantit un état et un fonctionnement irréprochables.
La durée de garantie est de 36 mois et débute au jour de la vente au consommateur. Nous remédions aux défauts provenant d'un vice de matière ou de construction. La garantie sera assurée à notre discrétion par
réparation ou échange des pièces défectueuses. La garantie ne s'applique ni aux pièces d'usure, ni aux dommages et défauts dus à une utilisation ou maintenance incorrectes, ni aux bris de pièces consécutifs à une chute. Les dommages consécutifs causés à d'autres objets sont exclus de la garantie.
La garantie ne s'applique que si l'appareil non démonté est retourné à la station de service après-vente la plus proche, dans un emballage adéquat, accompagné d'une facture
ou d'un ticket de caisse portant la date d'achat et le cachet du vendeur ou s'il est remis au vendeur dans les 6 premiers mois de la garantie.
Service de réparation : Le service après-vente de notre usine effectue également les réparations non couvertes par la garantie ou survenant après l'expiration de celle-ci.
3 ANS DE GARANTIE FABRICANT
