Tuotetyyppi	Hämäräkytkin
Merkki	Steinel
Malli	NightMatic 3000 Vario
Mitat (K x L x S)	99 x 74 x 37 mm
Syöttö	230/240 V, 50 Hz
Kytkentäteho (hehku-/halogeenilamput)	1000 W
Kytkentäteho (LED > 8 W)	64 W
Kytkentäteho (elektroniset loistelamput)	600 W
Kytkentäteho (kapasitiivinen kuorma)	88 μF
Reaktioraja	Säädettävä 0,5 - 10 lx (tehdasasetus 1 lx)
Yötalous-tila	Kyllä, muuttuva yökatkaisu (tehdasasetus sammutus noin 1:30)
Oma kulutus	< 0,8 W
Suojausluokitus	IP 54
Liitäntä	Liittimet L, N, L' (lähtö 230 V)
Anturi	Sisäänrakennettu valoherkkä anturi mikroprosessorilla
Säädöt	Valoisuuskynnys, yötila, aamukäynnistys
Huolto	Puhdista kotelo kuivalla liinalla; älä peitä tunnistinta
Takuu	3 vuotta valmistajan takuu
Kierrätys	Älä hävitä kotitalousjätteen mukana; ekologinen kierrätys

Usein kysytyt kysymykset - NightMatic 3000 Vario STEINEL

Kuinka asennan NightMatic 3000 Vario -laitteen?

Katkaise verkkovirta (230 V vaarallinen). Asenna kotelo seinälle, kytke johdot: L (vaihe), N (nolla) ja L' (lähtö lamppuun). Käytä 10 A:n katkaisijaa. Asennuksen jälkeen peitä linssi testataksesi: lampun pitäisi syttyä.

Kuinka säädän valoisuuden kynnysarvoa?

Odota, että ympäristön valoisuus saavuttaa halutun arvon sytytykselle. Paina ja pidä painiketta pohjassa, kunnes LED syttyy ja sammuu. Vapauta: laite mittaa valoisuutta 10 sekunnin ajan ja käyttää tätä kynnysarvoa.

Kuinka aktivoin yötalous-tilan?

Laitteessa käännä säätöruuvia. Tehtaalla lamppu sammuu noin kello 1:30. Mikroprosessori säätää aikoja vuodenaikojen mukaan.

Miksi lamppu ei syty illalla?

Tarkista ensin syöttö: sulake, kytkin, johdot. Varmista, että ympäristön valoisuus on säädettyä kynnystä alhaisempi. Jos ongelma jatkuu, testaa kuormaa (lamppu).

Lamppu palaa päivällä, mitä tehdä?

Tämä tarkoittaa, että anturi saa liian vähän valoa tai kynnys on liian matala. Odota riittävää valoisuutta tai säädä kynnys korkeammalle (painike).

Kuinka säädän aamukäynnistystä?

Paina painiketta lyhyesti, kunnes LED syttyy, vapauta sitten. Jos LED vilkkuu 4 kertaa, lamppu syttyy aamulla; 2 kertaa, se pysyy sammuneena.

Mitä tehdä, jos lamppu syttyy epätavallisiin aikoihin?

Ajat riippuvat valoisuudesta. Säädä sytytyskynnys uudelleen (painike) ajoitusten uudelleenlaskemiseksi. Järjestelmä mukautuu vuodenaikojen muutoksiin.

Voinko käyttää NightMatic 3000 Vario -laitetta LEDien kanssa?

Kyllä, mutta noudata enimmäistehoja: LED < 2 W, max 16 W; 2 - 8 W, max 64 W; > 8 W, max 64 W.

Kuinka puhdistan laitteen?

Puhdista kotelo kuivalla ja pehmeällä liinalla. Älä koskaan peitä valotunnistinta. Vältä hankaavia aineita tai liuottimia.

Mitä tehdä oikosulun sattuessa?

Katkaise virta välittömästi. Tarkista kytkennät: L, N, L'. Vaihtokytkentä aiheuttaa oikosulun. Käytä jännitetesteriä johtojen tunnistamiseen ja korjaa kytkentä.

KÄYTTÖOHJE NightMatic 3000 Vario STEINEL

Olet ostanut NightMatic 3000 Vario -hämäräkytki- men. Kiitämme osoittamas-

tasi luottamuksesta. Tutustu ennen hämäräkytkimen asennusta tähän asen-

nusohjeeseen. Toivotamme sinulle paljon iloa tämän laa- dukkaan tuotteen kanssa.

Toimintaperiaate

Sisäänrakennettu valotunnistin havaitsee hämäryystason ja kytkee liitetyn

valaisimen iltaisin, sam- muttaa sen tarvittaessa yö- säästötilassa ja kytkee sen

taas haluttaessa aamulla, kun on vielä pimeää.

Asennus

Seinäkiinnitys

Huomio: Asennuksella tar- koitetaan verkkoliitäntää.

230 V merkitsee hengenvaaraa! Katkaise ensin virta ja tarkista jännitteettömyys jännitteenkoettimella.

Asennus on suoritettava asiantuntevasti. Voimassa olevia määräyksiä on noudatettava.

Huomaa, että hämäräkytkin on suojattava max 10 -su-lakkeella. Verkkojohdon halkaisija saa olla enintään 10 mm.

NightMatic 3000 Vario voidaan asentaa myös aivan lampun viereen. Mikroprosessori tekee eron ympäristön ja valaisimen valon välillä ja mahdollistaa näin valon tasaisen mittauksen.

Suosittelemme ilman katkaisinta tapahtuvaa käyttöä. Avaa kotelon neljä ruuvia kiertämällä niitä vastapäivään ja ota kotelon kansi pois. Pidä elektroniikkakoteloa seinää vasten ja piirrä porausreiät seinään, huomioi seinässä kulkevat johdot, poraa reiät,

Ohjaa johdot sisälle aina mieluiten alhaalta päin. Puhkaise alaosassa olevat kondenssivesireiät, ennen kuin kiinnität kotelon.

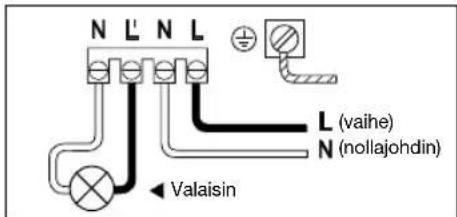

Kytkentä

Laitteessa on seuraavasti merkityt liitännät:

N = nollajohdinliitäntä

L = vaiheliitäntä

L' = liitäntä kytkettyyn vaiheeseen. Epäselvissä tapauksissa johtimet on tarkistettava jännitteenkoettimella.

Verkkojohto (L) ja nollajoh- din (N) liitetään niitä varten oleviin liittimiin. Kytkettä- vän laiteen johto (valaisin) liitetään toiseen nollajohti- men liitäntään (N) ja vai- heeseen (L').

Vihreä/keltainen suojamaa-johdin liitetään sitä varten olevaan kiinnittimeen.

Tärkeää: Liitäntöjen vaihtuminen keskenään johtaa oi-

kosulkuun. Tässä tapauk- sessa yksittäiset johtimet

on tunnistettava ja asen- nettava uudelleen.

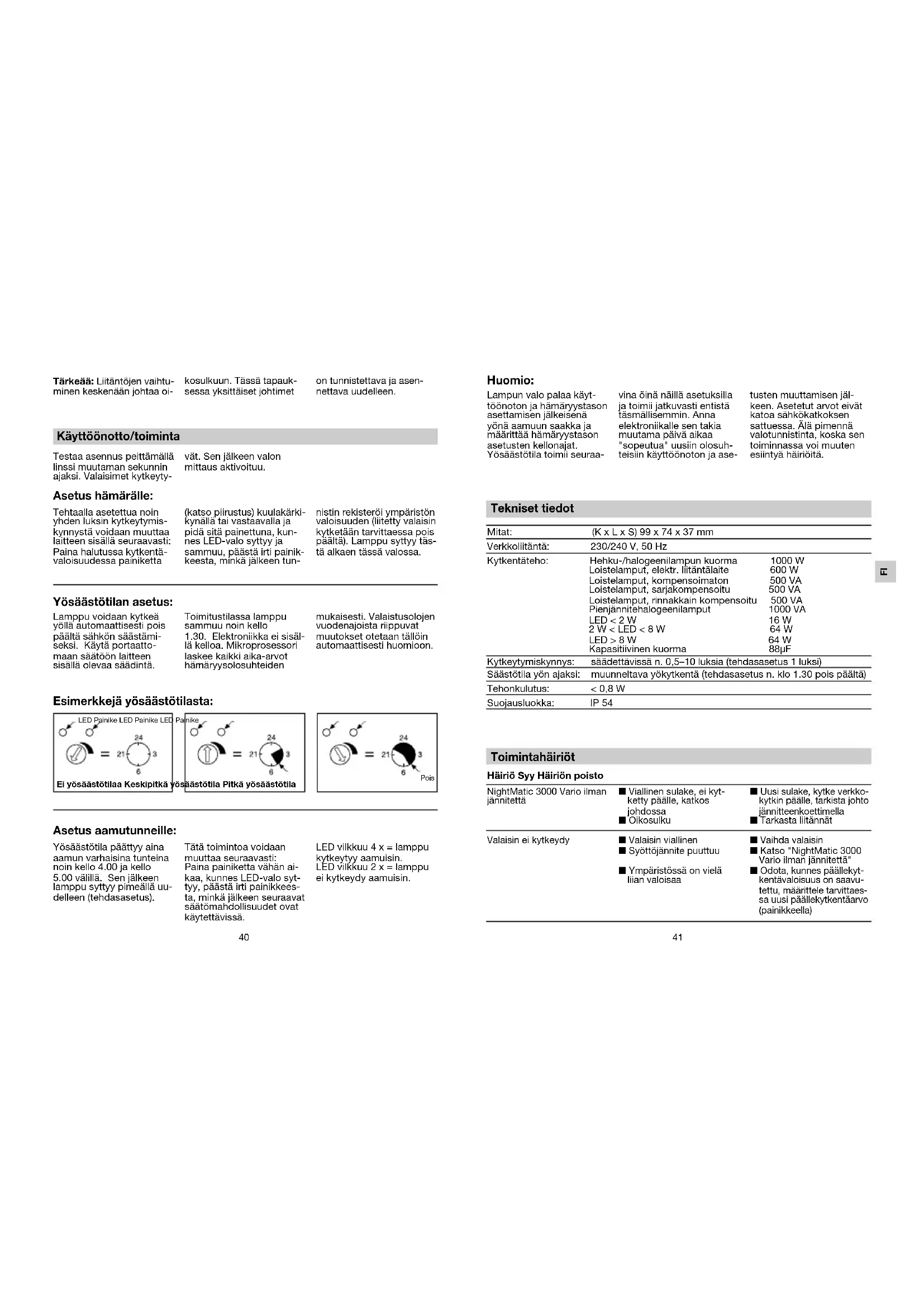

Käyttöönotto/toiminta

Testaa asennus peittämällä linssi muutaman sekunnin ajaksi. Valaisimet kytkeyty-

vät. Sen jälkeen valon mittaus aktivoituu.

Asetus hämärälle:

Tehtaalla asetettua noin yhden luksin kytkeytymiskynnystä voidaan muuttaa laitteen sisällä seuraavasti: Paina halutussa kytkentävaloisuudessa painiketta

(katso piirustus) kuulakärki- kynällä tai vastaavalla ja pidä sitä painettuna, kun- nes LED-valo syttyy ja sammuu, päästä irti painik- keesta, minkä jälkeen tun-

nistin rekisteröi ympäristön valoisuuden (liitetty valaisin kytketään tarvittaessa pois päältä). Lamppu syttyy tästä alkaen tässä valossa.

Yösäästötilan asetus:

Lamppu voidaan kytkeä yöllä automaattisesti pois päältä sähkön säastämiseksi. Käytä portaattomaan säätöön laitteen sisällä olevaa säädintä.

Toimitustilassa lamppu sammu noin kello 1.30. Elektroniikka ei sisäl- lä kelloa. Mikroprosessori laskee kaikki aika-arvot hämäryysolosuhteiden

mukaisesti. Valaistusolojen vuodenajoista riippuvat muutokset otetaan tällöin automaattisesti huomioon.

Esimerkkejä yösäästötilasta:

Asetus aamutunneille:

Yösäästötila päättyy aina aamun varhaisina tunteina noin kello 4.00 ja kello 5.00 välillä. Sen jälkeen lamppu syttyy pimeällä uudelleen (tehdasasetus).

Tätä toimintoa voidaan muuttaa seuraavasti: Paina painiketta vähän aikaa, kunnes LED-valo syttyy, päästä irti painikkeesta, minkä jälkeen seuraavat säätömahdollisuudet ovat käytettävissä.

LED vilkkuu 4 x = lamppu kytkeytyy aamuisin. LED vilkkuu 2 x = lamppu ei kytkeydy aamuisin.

Huomio:

Lampun valo palaa käyt- töönoton ja hämäryystason asettamisen jälkeisenä yönä aamuun saakka ja määrittää hämäryystason asetusten kellonajat. Yösäästötila toimii seuraa-

vina öinä näillä asetuksilla ja toimii jatkuvasti entistä täsmällisemmin. Anna elektroniikalle sen takia muutama päivä aikaa "sopeutua" uusiin olosuh-teisiin käyttöönoton ja ase-

tusten muuttamisen jäl- keen. Asetetut arvot eivät katoa sähkökatkoksen sattuessa. Älä pimennä valotunnistinta, koska sen toiminnassa voi muuten esiintyä häiriöitä.

Tekniset tiedot

Mitat:	(K x L x S) 99 x 74 x 37 mm
Verkkoliitäntä:	230/240 V, 50 Hz
Kytkentäteho:	Hehku-/halogeenilampun kuorma	1000 W
	Loistelamput, elektr. liitäntälaite	600 W
	Loistelamput, kompensoimaton	500 VA
	Loistelamput, sarjakompensoitu	500 VA
	Loistelamput, rinnakkain kompensoitu	500 VA
	Pienjännitehalogeenilamput	1000 VA
	LED < 2 W	16 W
	2 W < LED < 8 W	64 W
	LED > 8 W	64 W
	Kapasitiivinen kuorma	88μF
Kytkeytymiskynnys:	säädettävissä n. 0,5–10 luksia (tehdasasetus 1 luksi)
Säästötila yön ajaksi:	muunneltava yökytkentä (tehdasasetus n. klo 1.30 pois päältä)
Tehonkulutus:	< 0,8 W
Suojausluokka:	IP 54

Toimintahäiriöt
Häiriö Syy Häiriön poisto

NightMatic 3000 Vario ilman jännitettä	■ Viallinen sulake, ei kyt-ketty päälle, katkos johdossa ■ Oikosulku	■ Uusi sulake, kytke verkko-kytkin päälle, tarkista johto jännitteenkoettimella ■ Tarkasta liitännät
Valaisin ei kytkeydy	■ Valaisin viallinen ■ Syöttöjännite puuttuu ■ Ympäristössä on vielä liian valoisaa	■ Vaihda valaisin ■ Katso "NightMatic 3000 Vario ilman jännitettä" ■ Odota, kunnes päällekytkentävaloisuus on saavutettu, määrittele tarvittaessa uusi päällekytkentäarvo (painikkeella)

Häiriö Syy Häiriön poisto

Valaisin ei kytkeydy pois päältä	■ Ympäristössä ei vielä tarpeeksi valoisaa	■ Odota, kunnes on tar-peeksi valoisaa, aseta kytkentävaloisuus tarvittaessa uudelleen (illalla)
Valaisin ei kytkeydy aamui-sin päälle	■ Toimintoa ei ole aktivoitu	■ Aseta toiminto luvun "Asetus aamutunneille" mukaisesti
Valaisin kytkeytyy epäta-valliseen aikaan	■ Kesä-talviajan vaihtumi-nen■ Kytkentäajat laskettu väärin	■ Kytkentäajat pohjautuvat kirkkausarvoihin. Muuta asetusta tarvittaessa■ Määrittele pääilekytken-täaika uudelleen (kytken-täajat selvitetään uudelleen)

Hävittäminen

Sähkölaitteet, tarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen kierrätykseen.

Älä heitä sähkö- laitteita talousjät- teiden sekaan!

Koskee vain EU-maita: Voimassa olevan eurooppalaisen sähkö- ja elektro-niikkaromua koskevan direktiivin ja sen kansalliseen lainsäädäntöön saattami-sen mukaisesti käyttökel-vottomat sähkölaitteet on

koottava erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

Toimintatakuu

Tämä STEINEL-tuote on valmistettu huolellisesti, ja sen toiminta ja turvalli- suus on testattu voimassa olevien määräysten mukai- sesti. Tuotantoa valvotaan pistokokein. STEINEL myöntää takuun tuotteen moitteettomalle toiminnalle ja rakenteelle. Takuuaika on 36 kuukautta ostopäivästä alkaen. Tänä aikana STEINEL vastaa kaikista materiaali- ja valmistusvioista valintansa mukaan joko korjaamalla tai vaihtamalla vialiset osat.

Takuu ei koske kuluvien osien vaurioita, asiattoman käsittelyn tai huollon aiheuttamia vaurioita tai puutteita tai putoamisen aiheuttamia vaurioita. Takuu ei koske laitteen muille esiineille mahdollisesti aiheuttamia vahinkoja. Takuu on voimassa vain silloin, jos laitetta ei ole itse avattu ja se toimitetaan yhdessä ostokuitin tai laskun kanssa (ostopäivämäärä ja liikkeen leima) hyvin pakattuna lähimpään huoltopisteeseen tai ensimmäisen 6 kuukauden aikana myyjälikkeeseen.

Korjauspalvelu: Takuuaian jälkeen tai ta- kuun piiriin kuulumattoman vian ollessa kyseessä ota yhteyttä huoltopalveluum- me ja pyydä tietoja korja- usmahdollisuuksista.

3 VUODEN VALMISTAJAN TAKUU
