HASZNÁLATI ÚTMUTATÓ NightMatic 3000 Vario STEINEL

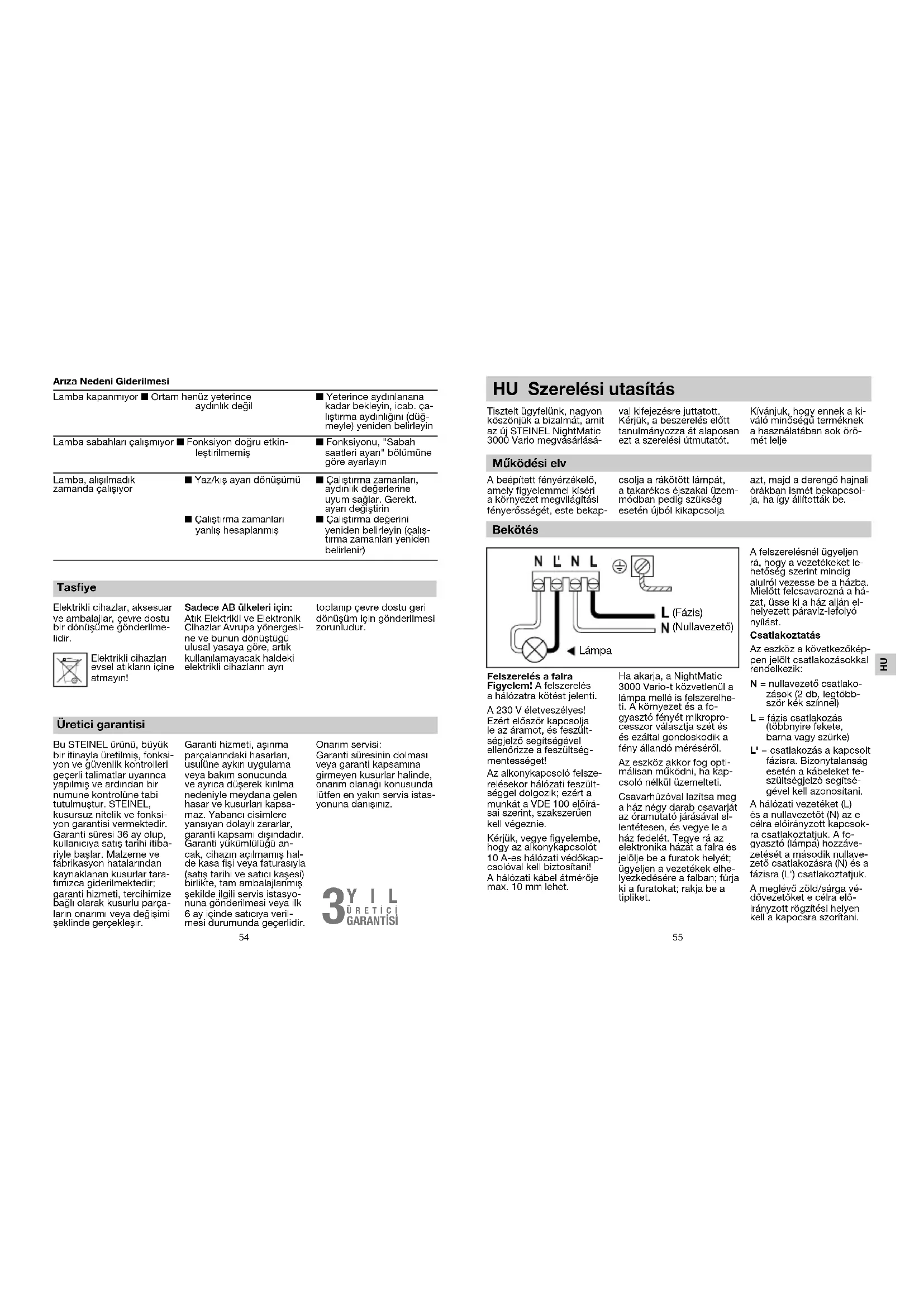

HU Szerelési utasítás
Tisztelt ügyfelünk, nagyon köszönjük a bizalmát, amit az új STEINEL NightMatic 3000 Vario megvásárlásá-
val kifejezésre juttatott.
Kérjük, a beszerelés előtt
tanulmányozza át alaposan
ezt a szerelési útmutatót.
Kívánjuk, hogy ennek a kiváló minőségű terméknek a használatában sok örömét lelje
Működési elv
A beépített fényérzékelő, amely figyelemmel kíséri a környezet megvilágítási fényerősségét, este bekap-
csolja a rákötött lámpát, a takarékos éjszakai üzem-
módban pedig szükség
esetén újból kikapcsolja
azt, majd a derengő hajnali órákban ismét bekapcsol- ja, ha így állították be.
Bekötés
Felszerelés a falra
Figyelem! A felszerelés
a hálózatra kötést jelenti.
A 230 V életveszélyes! Ezért először kapcsolja le az áramot, és feszült-ségjelző segítségével ellenőrizze a feszültség-mentességet!
Az alkonykapcsoló felszerelésekor hálózati feszült-séggel dolgozik; ezért a munkát a VDE 100 előírá-sai szerint, szakszerűen kell végeznie.
Kérjük, vegye figyelembe, hogy az alkonykapcsolót 10 A-es hálózati védőkapcsolóval kell biztosítani! A hálózati kábel átmérője max. 10 mm lehet.
Ha akarja, a NightMatic 3000 Vario-t közvetlenül a lámpa mellé is felszerelheti. A környezet és a fogyasztó fényét mikroprocesszor választja szét és és ezáltal gondoskodik a fény állandó méréséről.
Az eszköz akkor fog optimálisan működni, ha kapcsoló nélkül üzemelteti.
Csavarhúzóval lazítsa meg a ház négy darab csavarját az óramutató járásával el- lentétesen, és vegye le a ház fedelét. Tegye rá az elektronika házát a falra és jelölje be a furatok helyét; ügyeljen be vezetékek elhe- lyezkedésére a falban; fúrja ki a furatokat; rakja be a tipliket.
A felszerelésnél ügyeljen rá, hogy a vezetékeket lehetőség szerint mindig alulról vezesse be a házba. Mielőtt felcsavarozná a házat, üsse ki a ház alján elhelyezett párávíz-lefolyó nyílást.

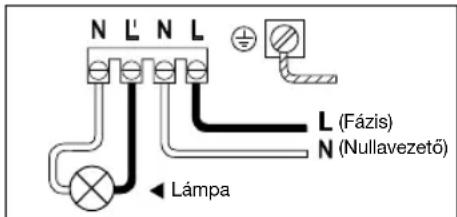

Csatlakoztatás
Az eszköz a következőképpen jelölt csatlakozásokkal rendelkezik:
N = nullavezető csatlakozások (2 db, legtöbbször kék színnel)
L = fázis csatlakozás (többnyire fekete, barna vagy szürke)
L' = csatlakozás a kapcsolt fázisra. Bizonytalanság esetén a kábeleket feszültségjelző segítségével kell azonosítani.
A hálózati vezetéket (L) és a nullavezetőt (N) az e célra előírányzott kapcsokra csatlakoztatjuk. A fogyasztó (lámpa) hozzávezetését a második nullavezető csatlakozásra (N) és a fázisra (L') csatlakoztatjuk.
A meglévő zöld/sárga vé-dővezetőket e célra elő-irányzott rögzítési helyen kell a kapocsra szorítani.
Fontos! A csatlakozások felcserélése zárlathoz vezet az eszközben vagy a bizto-
sítékdobozban. Ebben az esetben ismét azonosítani kell az egyes kábeleket,
és újból fel kell szerelnie azokat.
Üzembe helyezés/Működés
| A bekötés teszteléséheztakarja le néhány másod- | percre a lencsét. A fogyasztók bekapcsolnak. | Utána működésbe lép afénymérés. |
| Szürkületi beállítás: |
| A szürkületi megszólalási kűszöb gyárilag kb. 1 Lux-ra van beállítva, amelyet a készülék belsejében az alábbi módon lehet meg-változtatni: A kívánt bekap-csolási fényerősségnél golyóstollal, vagy hasonló | tárggyal nyomja meg és tartsa nyomva a kapcsoló-gombot (lásd az ábrát) mindaddig, amíg a LED kijelző be-, majd újból kikapcsol, a kapcsológom-bot engedje fel, mire az eszköz kb. 10 mp-ig bemé- | ri a környezet fényét (szük-ség esetén a rákötött fogyasztó kikapcsol). Ettől kezdve a lámpa a beállított fényviszonyok-nál figyelembe veszi. be. |
A takarékos éjszakai üzemmód beállítása:
Be lehet állítani, hogy a lámpa éjszaka áramtakarékos módon önműködően kapcsoljon ki. A fokozatmentes beállítást az eszköz belsejében lévő szabályo-
zógombbal lehet elvégezni. A lámpát úgy állítottuk be a gyárban, hogy kb. 1:30-kor kapcsoljon ki. Az elektronika nem tartalmaz órát. Az időértékeket a mikropro-
cesszor számítja ki a szürkületi viszonyoknak megfelelően. A fényviszonyok évszakra jellemző változásait a mikroprocesszor önműködően tekintetbe veszi.
Példa a takarékos éjszakai üzemmódra:
 Nulla takarékos éjszakal üzemmód | [IMAGE]Közepes takarékos éjszakal üzemmód | [IMAGE]Hosszú takarékos éjszakal üzemmód |
Reggeli beállítás:
A takarékos éjszakai üzem-
mód mindig a kb. 4 és
5 óra közötti eső hajnali
órákban ér véget. Ezután
a lámpa sötétédéskor
kapcsol be ismét (gyári
beállítás).
Ezt a működést az alábbiak szerint lehet megváltoztatni: Rövid ideig nyomja meg a kapcsológombot, amig fel nem gyullad a LED kijelző, majd engedje fel a gombot, ezután válasszon az alábbi beállítási lehetőségek közül.
A LED kijelző 4 x felvillanása = a lámpa reggel kapcsol be. A LED kijelző 2 x felvillanása = a lámpa reggel kikapcsolva marad.
Figyelem!
Üzembe helyezés után, és a szürkületi beállítás elvégzése után a lámpa az első éjszaka egészen reggelig égni fog, hogy meg lehessen határozni a szürkületi viszonyok éppen fennálló időértékeit. Ettől kezdve az eszköz takarékos éjszakai
üzemmódja ezekkel az értékekkel fog működni, és mindig optimális módon hozzájuk fog igazodni. Ezért az üzembe helyezés után, és a beállítások megváltoztatását követően mindig hagyjón néhány napot az elektronikának arra, hogy "meg-
tanulja" az új viszonyokat. Az egyszer beállított értékek áramkimaradás esetén sem tünnek el. Ha szeretné, hogy az eszköze zavartalanul működjön, kérjük, ne takarja el a fényérzékelőt.
| Műszaki adatok |
| Méretek: | (ma x szé x mé) 99 x 74 x 37 mm |
| Hálózati csatlakozás: | 230/240 V, 50 Hz |
| Kapcsolási teljesítmény: | Izzó-/ halogénlámpa terhelés | 1000 W |
| Elektronikus elótét fénycsövek | 600 W |
| Kompenzálatlan fénycsövek | 500 VA |
| Sorosan kompenzált fénycsövek | 500 VA |
| Párhuzamosan kompenzált fénycsövek | 500 VA |
| Kisfeszültségű halogénlámpák | 1000 VA |
| LED < 2 W | 16 w |
| 2 W < LED < 8 W | 64 W |
| LED > 8 W | 64 W |
| Kapacitív terhelés | 88 μF |
| Megszólalási küszöb: | beállítható kb. 0,5–10 Lux-ra(gyári beállítás 1 Lux) |
| Takarékos éjszakai üzemmód: | változtatható éjszakai kikapcsolás(gyári beállítás: kikapcsolás kb. 1:30 órakor) |
| Fogyasztás: | < 0,8 W |
| Védettségi osztály: | IP 54 |
| Üzemzavarok |
| Zavar Oka Elhárítása |
| NightMatic 3000 Vario feszültség nélkül | biztosíték hibás, nincs bekapcsolva, vezetékszakadt | új biztosíték, hálózati kapcsolót bekapcsolni; vezetéket feszültségjelzővel ellenőrizni |
| rövidzár | csatlakozásokat ellenőrizni |
| lámpa nem kapcsol be | fogyasztó meghibásodottnincs tápfeszültség | fogyasztót kicserélniIásd "NightMatic 3000 Vario feszültség nélkül" szakaszt |
| környezet még túl világos | megvárni, míg a fényerős-ség eléri a bekapcsolási értéket, esetleg (a kapcsológombbal) új bekapcsolási értéket rögzíteni |
Zavar Oka Elhárítása
| lámpa nem kapcsol ki ■ környezet még nem elég világos | ■ megvárni, míg kivilágo-sodik, esetleg a bekap-csolási fényerőt újból lerőgzíteni (este) |
| lámpa reggel nem kapcsol be | ■ funkció nincs jól műkö-désbe helyezve | ■ funkciót a „Reggeli beál-lítás“ című fejezet szerint beállítani |
| lámpa szokatlan időben bekapcsol | ■ átállás nyári-/téli időszá-mításra | ■ a kapcsolási idők a fé-nyerösségi értékekhez igazodnak. esetleg a beállítást módosítani |
| ■ kapcsolási idők rosszul kiszámítva | ■ bekapcsolási értéket újból lerőgzíteni (kapcso-lási idők újabb meghatá-rozása) |
Ártalmatlanítás
Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újra hasznosításáról.
Ne dobjon elektromos készülékeket a háztartási szemétbe!
Csak az EU-országok esetében:
Az elektromos és elektronikus berendezések hulAz elektromos és elektronikus berendezések hulladékainak kezelésére vonatkozó hatályos európai irányel-
vek, és azok végrehajtásáról szóló nemzeti rendelkezések szerint a már nem használható elektromos készülékeket külön kell gyűjteni, és környezetbarát újrahasznosításukról gondoskodni.
Gyári garancia
Ezt a terméket a STEINEL maximális gonddal gyártotta le, működését és biztonságát az érvényes előírások alapján vizsgálta be, majd szúrópróba szerüen ellenőrizte. A STEINEL garanciát vállal a kifogástalan minőségre és működésre. A garanciaidő 36 hónap, ami az eladás napján kezdődik. Minden olyan hiányosságot kiküszöbölünk, amely anyag- vagy gyártási hibákra vezethető vissza. A garancia teljesítésének módját mi választjuk meg: ez lehet a hibás alkatrészek megjavítása, vagy kicserélése.
A garancia nem érvényes a kopó- fogyó alkatrészekre, valamint a szakszerütlen kezelés vagy karbantartás miatt keletkezett károkra, valamint a leesésből eredő törésre. Idegen objektumokon keletkező következményes károk ki vannak zárva a garancia köréből. Garanciát csak akkor vállalunk, ha a készüléket szét-szeretlen állapotban, pénztárbizonylattal vagy számlával (vétel időpontjá-val, kereskedő pecsétjével) együtt, szakszerűen be-csomagolva az illetékes szervizallomásra küldték vagy az első 6 hónapban átadták a kereskedőnek.
Javító szolgálat:
A garanciaidő lejárta után, vagy a garancia hatálya alá nem tartozó hiányosságok esetén tudakolja meg az Önhöz legközelebb eső szervizünkben, hogy milyen lehetőségei vannak a helyreállításra.
3ÉV
GYÁRTÓI
GARANCIA
