ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FI24NP32L SIEMENS

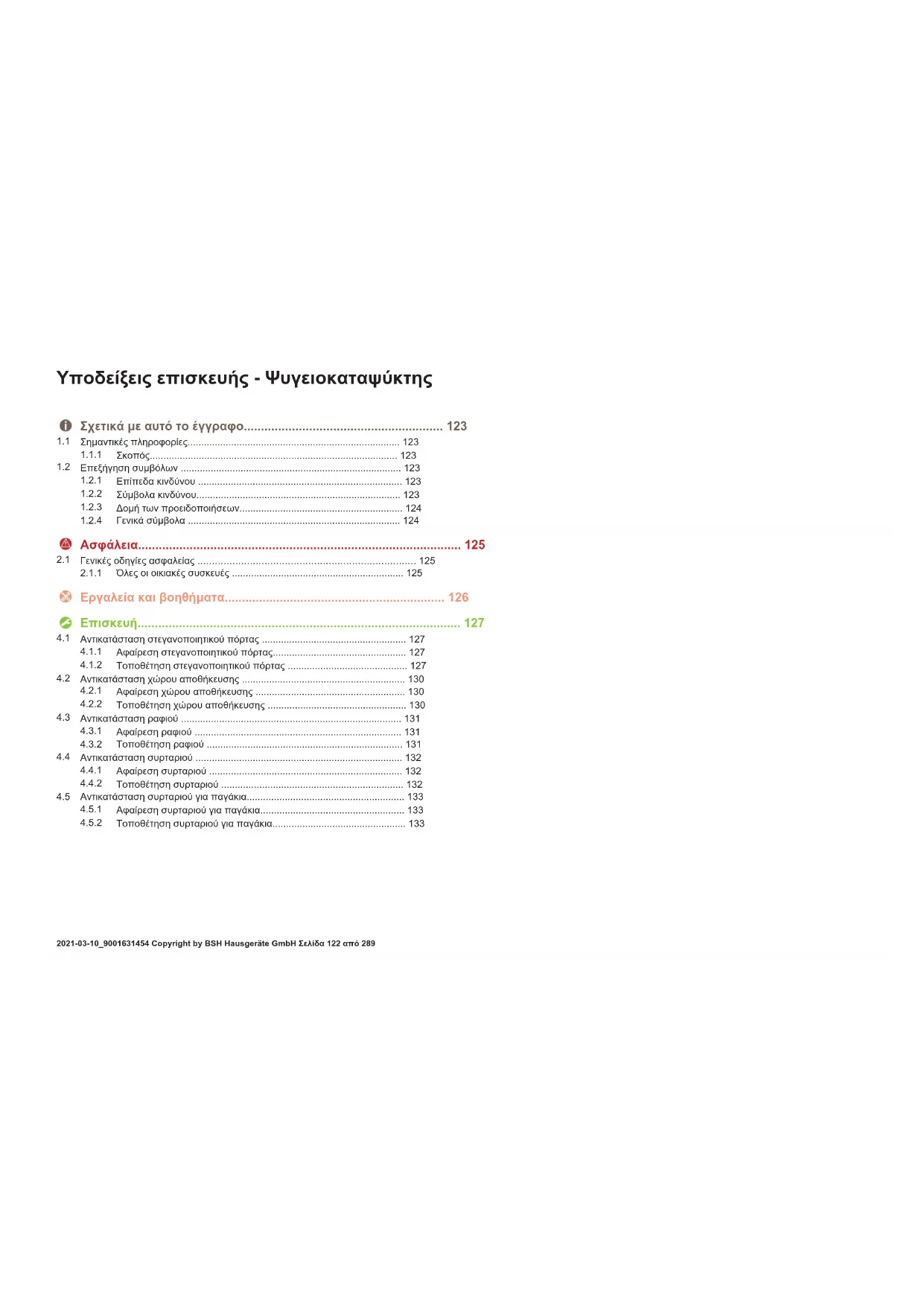

Υποδείξεις επισκευής - Ψυγειοκαταψύκτης

i Σχετικά με αυτό το έγγραφο.... 123

1.1 Σημαντικές πληροφορίες 123

1.1.1 Σκοπός 123

1.2 Επεξήγηση συμβόλων 123

1.2.1 Επίπεδα κινδύνου 123

1.2.2 Σύμβολα κινδύνου.... 123

1.2.3 Δομή των προειδοποιήσεων 124

1.2.4 Γενικά σύμβολα 124

Ασφάλεια.... 125

2.1 Γενικές οδηγίες ασφαλείας 125

2.1.1 Όλες οι οικιακές συσκευές 125

Εργαλεία και βοηθήματα.... 126

Επισκευή 127

4.1 Αντικατάσταση στεγανοποιητικού πόρτας 127
4.1.1 Αφαίρεση στεγανοποιητικού πόρτας.... 127
4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας 127
4.2 Αντικατάσταση χώρου αποθήκευσης 130
4.2.1 Αφαίρεση χώρου αποθήκευσης 130
4.2.2 Τοποθέτηση χώρου αποθήκευσης 130
4.3 Αντικατάσταση ραφιού 131
4.3.1 Αφαίρεση ραφιού 131
4.3.2 Τοποθέτηση ραφιού 131
4.4 Αντικατάσταση συρταριού 132
4.4.1 Αφαίρεση συρταριού 132
4.4.2 Τοποθέτηση συρταριού 132
4.5 Αντικατάσταση συρταριού για παγάκια.... 133
4.5.1 Αφαίρεση συρταριού για παγάκια.... 133
4.5.2 Τοποθέτηση συρταριού για παγάκια.... 133

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποιησης Σημασία
⚠️ KINDYNOΣ	Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

	Σύμβολο κινδύνου Σημασία
		Γενικό προειδοποιητικό μήνυμα
		Κίνδυνος από ηλεκτρική τάση
		Κίνδυνος έκρηξης
		Κίνδυνος κοψίματος

① Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

Γεν. σύμβολο Σημασία
[03XH]		Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών)
[07A1]		Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου)
[07A2]		Ταυτοποίηση συνδέσμου ή εκπαιδευτικού βίντεο
[09A1]		Ταυτοποίηση απαραίτητων εργαλείων
[09A2]		Ταυτοποίηση απαραίτητων προϋποθέσεων
[09A3]		Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...)
[09A4]		Ταυτοποίηση αποτελέσματος
[Εναρξη] Ταυτοποίηση ενός πλήκτρου ή κουμπιού
[00123456] Ταυτοποίηση ενός κωδικού		ανταλλακτικού
Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία!
■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών.
■ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Форάτε προστατευτικά υποδήματα.
■ Ασφαλίστε τα βαριά μέρη από πτώση.
■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

■ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Επισκευή

4.1 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Απελευθερώστε το στεγανοποιητικό πόρτας από την εγκοπή στη δεξιά και αριστερή γωνία.

1. Τραβήξτε το στεγανοποιητικό πόρτας έξω από την εγκοπή.

Το στεγανοποιητικό της πόρτας έχει αφαιρεθεί.

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας

	To páxos tou vécou steyavopontikó poptas μπoréi va atoklívei elaφwós apó to páxos tou palaiou steyavopontikó poptas. Autó dev ha etnpeásei the súmperiporá kleiśimatos kai tη makrpprobeşμη leitouryía.
	Eáv η auskeuń sαs éxeis prosoarpozmevoue mevtseδες ή prosoartýjata mevtse, μπoréi va beltiotopioñosete the súmperiporá kleiśimatos aryóterpa.
	Oi mikpés otpé sπleurika στο steyavopontikó the póptas eïvai leitouryikés (atapaíntes yia tov aeripuó). Dev eïvai kataskeuastika ελattújata.

Επισκευή

1. Ελέγζτε την εγκοπή για το στεγανοποιητικό για ζημιές.

1. if Εάν η εγκοπή για στεγανοποιητικό είναι κατεστραμμένη.
2. Επικοινωνήστε με την εξυπηρέτηση πελατών.

3.

Η ελαφριά παραμόρφωση του στεγανοποιητικού της πόρτας είναι φυσιολογική και δεν επηρεάζει τη λειτουργία της. Συνιστάται να ισιώνετε το στεγανοποιητικό της πόρτας πριν την τοποθετήσετε στη συσκευή.

Θερμάνετε το στεγανοποιητικό της πόρτας με πιστολάκι ή ζεστό νερό και αλλάξτε το σχήμα του με το χέρι.

1. Πιέστε τις γωνίες του στεγανοποιητικού επάνω και κάτω στην εγκοπή.

1. Πιέστε ολόκληρο το στεγανοποιητικό βήμα βήμα στο εσωτερικό της εγκοπής.

Το στεγανοποιητικό της πόρτας τοποθετήθηκε.

Επισκευή

4.2 Αντικατάσταση χώρου αποθήκευσης

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.2.1 Αφαίρεση χώρου αποθήκευσης

1. Ανασηκώστε τον χώρο αποθήκευσης (1).
2. Αφαιρέστε τον χώρο αποθήκευσης (2).

Ο χώρος αποθήκευσης έχει αφαιρεθεί.

4.2.2 Τοποθέτηση χώρου αποθήκευσης

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.3 Αντικατάσταση ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.3.1 Αφαίρεση ραφιού

1. Ανασηκώστε το ράφι (1).
2. Αφαιρέστε το ράφι (2).

4.3.2 Τοποθέτηση ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.4 Αντικατάσταση συρταριού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.4.1 Αφαίρεση συρταριού

1. Πιέστε το δοχείο πίσω.
2. Σηκώστε το συρτάρι πίσω και αφαιρέστε το.

Το συρτάρι αφαιρέθηκε.

4.4.2 Τοποθέτηση συρταριού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.5 Αντικατάσταση συρταριού για παγάκια

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.5.1 Αφαίρεση συρταριού για παγάκια

1.

Εάν η γωνία ανοίγματος πόρτας είναι 90°, είναι ευκολότερο να αποκτήσετε πρόσβαση στο συρτάρι για παγάκια, αφαιρώντας πρώτα το συρτάρι κατεψυγμένων τροφίμων.

Αφαιρέστε το συρτάρι κατεψυγμένων τροφίμων. → 132

1. Σηκώστε το συρτάρι για τα παγάκια πίσω και αφαιρέστε το.

Το συρτάρι για παγάκια αφαιρέθηκε.

4.5.2 Τοποθέτηση συρταριού για παγάκια

▶ Εγκαταστήστε με την αντίθετη σειρά.
