MANUAL DE UTILIZADOR FI24NP32L SIEMENS

Dicas de resolução - Combinado de refrigeração/congelação

i Sobre este documento.... 207

1.1 Informação importante 207

1.1.1 Finalidade 207

1.2 Explicação dos símbolos.... 207

1.2.1 Níveis de perigo.... 207

1.2.2 Símbolos de perigo 207

1.2.3 Estrutura dos avisos.... 208

1.2.4 Símbolos gerais 208

Segurança.... 209

2.1 Instruções gerais de segurança.... 209

2.1.1 Todos os eletrodomésticos 209

Ferramentas e auxiliares.... 210

Reparação....211

4.1 Substituir a junta da porta 211

4.1.1 Remover a junta da porta 211

4.1.2 Instalar a junta da porta.... 211

4.2 Substituir o compartimento de armazenamento.... 214

4.2.1 Remover o compartimento de armazenamento.... 214

4.2.2 Instalar o compartimento de armazenamento 214

4.3 Substituir a prateleira....215

4.3.1 Remover a prateleira....215

4.3.2 Instalar a prateleira 215

4.4 Substituir o recipiente 216

4.4.1 Remover o recipiente 216

4.4.2 Instalar o recipiente.... 216

4.5 Substituir o recipiente de cubos de gelo.... 217

4.5.1 Remover o recipiente de cubos de gelo.... 217

4.5.2 Instalar o recipiente de cubos de gelo 217

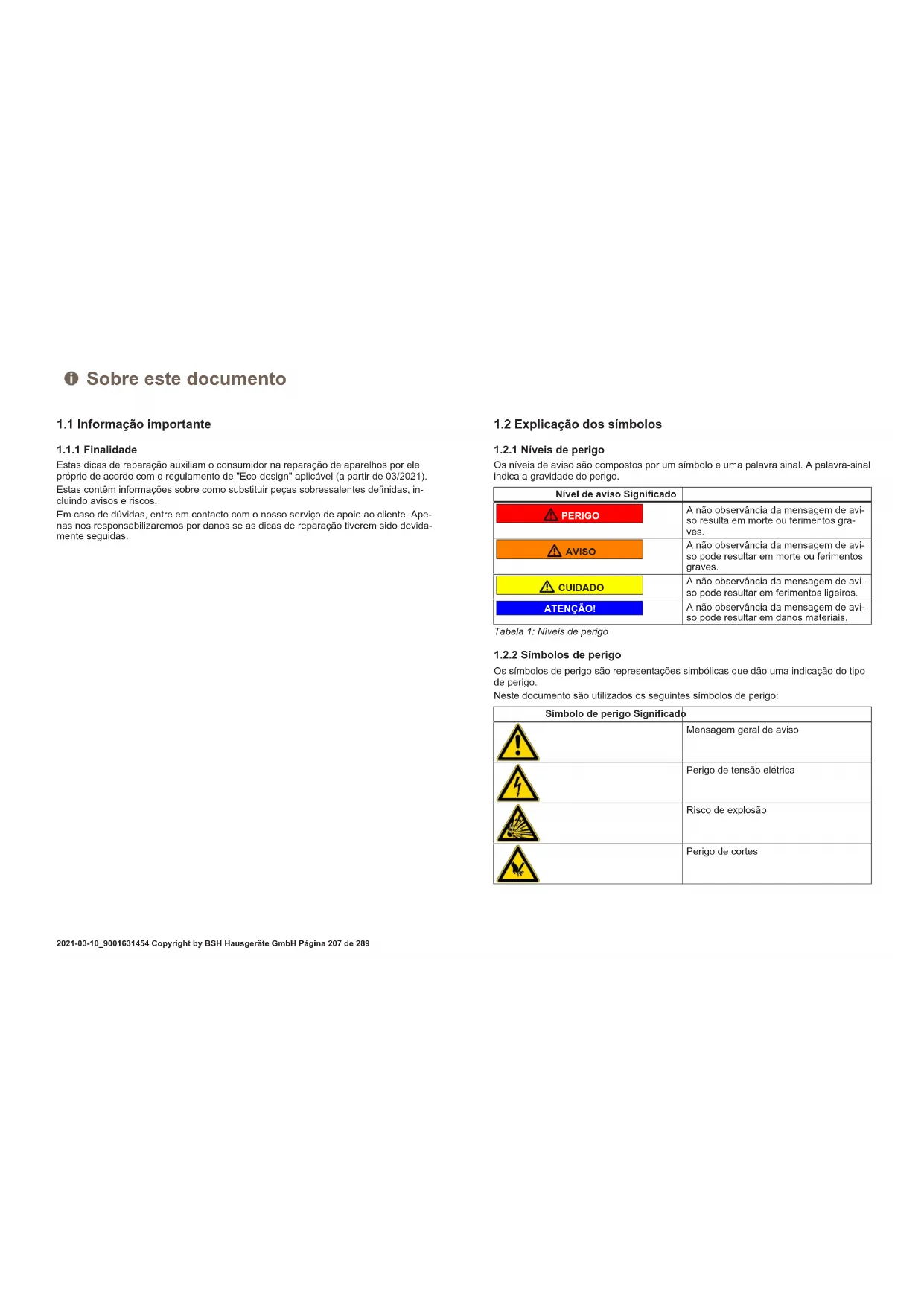

i Sobre este documento

1.1 Informação importante

1.1.1 Finalidade

Estas dicas de reparação auxiliam o consumidor na reparação de aparelhos por ele próprio de acordo com o regulamento de "Eco-design" aplicável (a partir de 03/2021). Estas contêm informações sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.

Em caso de dúvidas, entre em contacto com o nosso serviço de apoio ao cliente. Apenas nos responsabilizaremos por danos se as dicas de reparação tiverem sido devidamente seguidas.

1.2 Explicação dos símbolos

1.2.1 Níveis de perigo

Os níveis de aviso são compostos por um símbolo e uma palavra sinal. A palavra-sinal indica a gravidade do perigo.

Nível de aviso Significado
	A não observância da mensagem de aviso resulta em morte ou ferimentos graves.
	A não observância da mensagem de aviso pode resultar em morte ou ferimentos graves.
	A não observância da mensagem de aviso pode resultar em ferimentos ligeiros.
	A não observância da mensagem de aviso pode resultar em danos materiais.

Tabela 1: Níveis de perigo

1.2.2 Símbolos de perigo

Os símbolos de perigo são representações simbólicas que dão uma indicação do tipo de perigo.

Neste documento são utilizados os seguintes símbolos de perigo:

Símbolo de perigo Significado
		Mensagem geral de aviso
		Perigo de tensão elétrica
		Risco de explosão
		Perigo de cortes

i Sobre este documento

Símbolo de perigo Significado
		Perigo de esmagamento
		Perigo de superfícies quentes
		Perigo de campo eletromagnético intenso
		Perigo de radiação não-ionizante

Tabela 2: Símbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos neste documento possuem um aspeto normalizado e uma estrutura normalizada.

O seguinte exemplo mostra um aviso que adverte contra choques elétricos devido a partes sob tensão. A medida para evitar o perigo é mencionada.

1.2.4 Símbolos gerais

Neste documento são utilizados os seguintes símbolos gerais:

Símbolo ger. Significado
		Identificação de uma dica especial (texto e/ou ilustração)
[01-24]		Identificação de uma dica simples (apenas texto)
[01-30]		Identificação de uma ligação para um tutorial em vídeo
[02-46]		Identificação das ferramentas necessárias
[03-48]		Identificação das condições prévias necessárias
[04-74]		Identificação de uma condição (se ..., então ...)
[05-92]		Identificação de um resultado
[Iniciar] Identificação de uma tecla ou botão
[00123456] Identificação de um número de material
Estado Identificação de um texto exibido / panela(no visor do aparelho)

Tabela 3: Símbolos gerais

Segurança

2.1 Instruções gerais de segurança

2.1.1 Todos os eletrodomésticos

Risco de choque elétrico devido a partes sob tensão!

• Erros por reparações envolvendo componentes elétricos podem provocar choques elétricos!
• Desligue o aparelho da rede elétrica pelo menos 60 segundos antes de iniciar o trabalho.
• Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

Risco de ferimentos causados por arestas vivas!

■ Use luvas de proteção.

Risco de esmagamento durante trabalhos de reparação, manutenção, resolução de problemas e serviço devido a componentes pesados e móveis

■ Use calçado de proteção.
■ Proteja os componentes pesados contra quedas.
- Não introduzir partes do corpo em componentes móveis.

Risco para a segurança/funcionamento do aparelho!

■ Utilize apenas peças sobressalentes originais.

Risco de danos em componentes electrostaticamente sensíveis (ESDs)!

- Não toque nos módulos, incluindo ligações e percursos condutores.

Ferramentas e auxiliares

Reparação

4.1 Substituir a junta da porta

Pré-requisito:

A porta está aberta.

4.1.1 Remover a junta da porta

1. Solte a junta da porta da ranhura nos cantos direito e esquerdo.

1. Puxe a junta da porta para fora da ranhura.

A junta da porta está removida.

4.1.2 Instalar a junta da porta

	A espessura da nova junta da porta pode divergir ligeiramente da da jun-ta antiga da porta. Isto não afetará o comportamento de fecho nem ofuncionamento a longo termo.
	Se o seu aparelho disposer de dobradiças ou fixações de dobradiçaajustáveis, poderá otimizar o comportamento de fecho subsequentemente.
	Os pequenos orifícios laterais na junta da porta são funcionais (necessários à ventilação). Não se trata de falhas de produção.

Reparação

1. If Se a ranhura para a junta estiver danificada, - contacte o serviço de apoio ao consumidor.

2. Uma deformação ligeira da junta da porta é normal e não afeta o seu funcionamento. Recomenda-se que a junta da porta seja endireitada antes de ser inserida no aparelho.

Aqueça a junta da porta com a um secador de cabelo ou água quente e mude a sua forma manualmente.

1. Empurre os cantos da junta em cima e em baixo para ranhura.

1. Pressione a junta inteira gradualmente para dentro da ranhura.

A junta da porta está instalada.

Reparação

4.2 Substituir o compartimento de armazenamento

Pré-requisito:

A porta está aberta.

4.2.1 Remover o compartimento de armazenamento

1. Levante o compartimento de armazenamento (1).
2. Remova o compartimento de armazenamento (2).

O compartimento de armazenamento está removido.

4.2.2 Instalar o compartimento de armazenamento

Instale pela ordem inversa.

Reparação

4.3 Substituir a prateleira

Pré-requisito:

A porta está aberta.

4.3.1 Remover a prateleira

▶ 1. Levante a prateleira (1).
2. Remova a prateleira (2).

A prateleira está removida.

4.3.2 Instalar a prateleira

Instale pela ordem inversa.

Reparação

4.4 Substituir o recipiente

Pré-requisito:

A porta está aberta.

4.4.1 Remover o recipiente

1. Pressione o recipiente para trás,
2. Levante o recipiente atrás e remova

O recipiente está removido.

4.4.2 Instalar o recipiente

Instale pela ordem inversa.

Reparação

4.5 Substituir o recipiente de cubos de gelo

Pré-requisito:

A porta está aberta.

4.5.1 Remover o recipiente de cubos de gelo

1.

Se o ângulo de abertura da porta for de 90°, é mais fácil aceder ao recipiente de cubos de gelo, removendo primeiro o recipiente para alimentos congelados.

Retire o recipiente para alimentos congelados. →216

1. Levante o recipiente de cubos de gelo atrás e remova,

O recipiente de cubos de gelo está removido.

4.5.2 Instalar o recipiente de cubos de gelo

Instale pela ordem inversa.
